2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

303
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

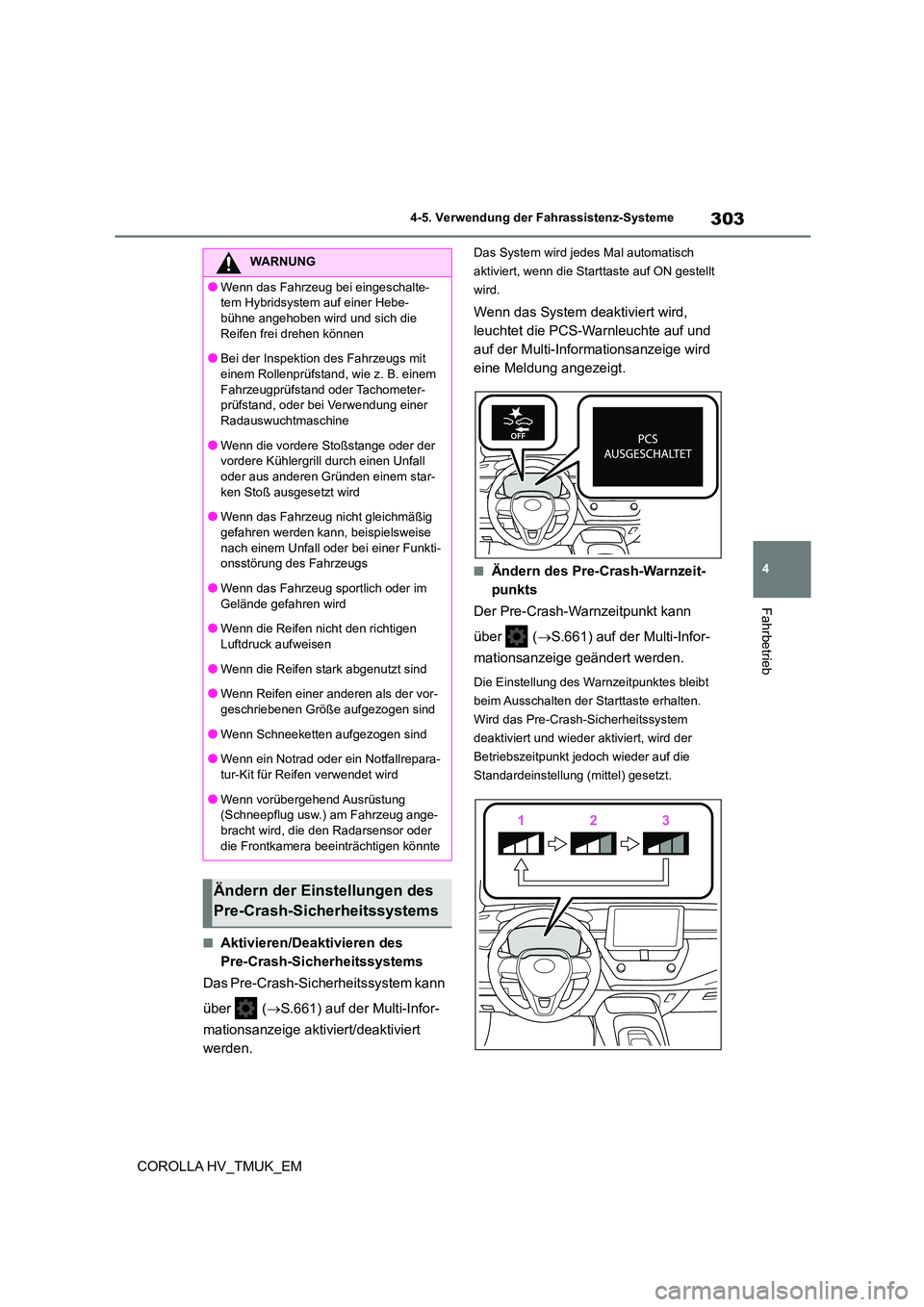

■Aktivieren/Deaktivieren des
Pre-Crash-Sicherheitssystems
Das Pre-Crash-Sicherheitssystem kann
über ( S.661) auf der Multi-Infor-
mationsanzeige aktiviert/deaktiviert
werden.
Das System wird jedes Mal automatisch
aktiviert, wenn die Starttaste auf ON gestellt
wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf der Multi-Informationsanzeige wird
eine Meldung angezeigt.
■Ändern des Pre-Crash-Warnzeit-
punkts
Der Pre-Crash-Warnzeitpunkt kann
über ( S.661) auf der Multi-Infor-
mationsanzeige geändert werden.
Die Einstellung des Warnzeitpunktes bleibt
beim Ausschalten der Starttaste erhalten.
Wird das Pre-Crash- Sicherheitssystem
deaktiviert und wieder aktiviert, wird der
Betriebszeitpunkt jedoch wieder auf die
Standardeinstellung (mittel) gesetzt.
WARNUNG
●Wenn das Fahrzeug bei eingeschalte-
tem Hybridsystem auf einer Hebe-
bühne angehoben wird und sich die Reifen frei drehen können
●Bei der Inspektion des Fahrzeugs mit
einem Rollenprüfstand, wie z. B. einem Fahrzeugprüfstand oder Tachometer-
prüfstand, oder bei Verwendung einer
Radauswuchtmaschine
●Wenn die vordere Stoßstange oder der
vordere Kühlergrill durch einen Unfall
oder aus anderen Gründen einem star- ken Stoß ausgesetzt wird
●Wenn das Fahrzeug nicht gleichmäßig
gefahren werden kann, beispielsweise nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im Gelände gefahren wird
●Wenn die Reifen nicht den richtigen
Luftdruck aufweisen
●Wenn die Reifen stark abgenutzt sind
●Wenn Reifen einer anderen als der vor-
geschriebenen Größe aufgezogen sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein Notfallrepara-
tur-Kit für Reifen verwendet wird
●Wenn vorübergehend Ausrüstung (Schneepflug usw.) am Fahrzeug ange-
bracht wird, die den Radarsensor oder
die Frontkamera beeinträchtigen könnte
Ändern der Einstellungen des
Pre-Crash-Sicherheitssystems

3044-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
1 Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist eingeschaltet und das System stellt fest, dass die Wahr-
scheinlichkeit einer Front alkollision mit einem erfassten Objekt hoch ist.
Die Funktionen arbeiten jeweil s bei folgender Geschwindigkeit
●Pre-Crash-Warnung
●Pre-Crash-Bremsassistent
●Pre-Crash-Bremsfunktion
Das System funktioniert in den folg enden Situationen möglicherweise nicht:
●Wenn eine Klemme der 12-Volt-Batterie abgetrennt und wieder angeschlossen und das
Fahrzeug dann eine gewisse Zeit nicht gefahren wurde
●Wenn der Schalthebel auf R steht
●Wenn die Anzeige VSC OFF leuchtet (nur die Pre-Crash-Warnfunktion funktioniert)
■Objekterkennungsfunktion
Das System erkennt Objekte anhand von Größe, Profil, Bewegung usw. Je nach Hellig-
keit der Umgebung und Bewegung, Haltung
und Winkel des erfassten Objekts wird ein Objekt aber möglicherweise nicht erkannt,
was eine ordnungsgemäße Funktion des
Systems verhindert. ( S.306) Die Abbildung zeigt eine Darstellung von
erfassbaren Objekten.
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und FußgängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h

305
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

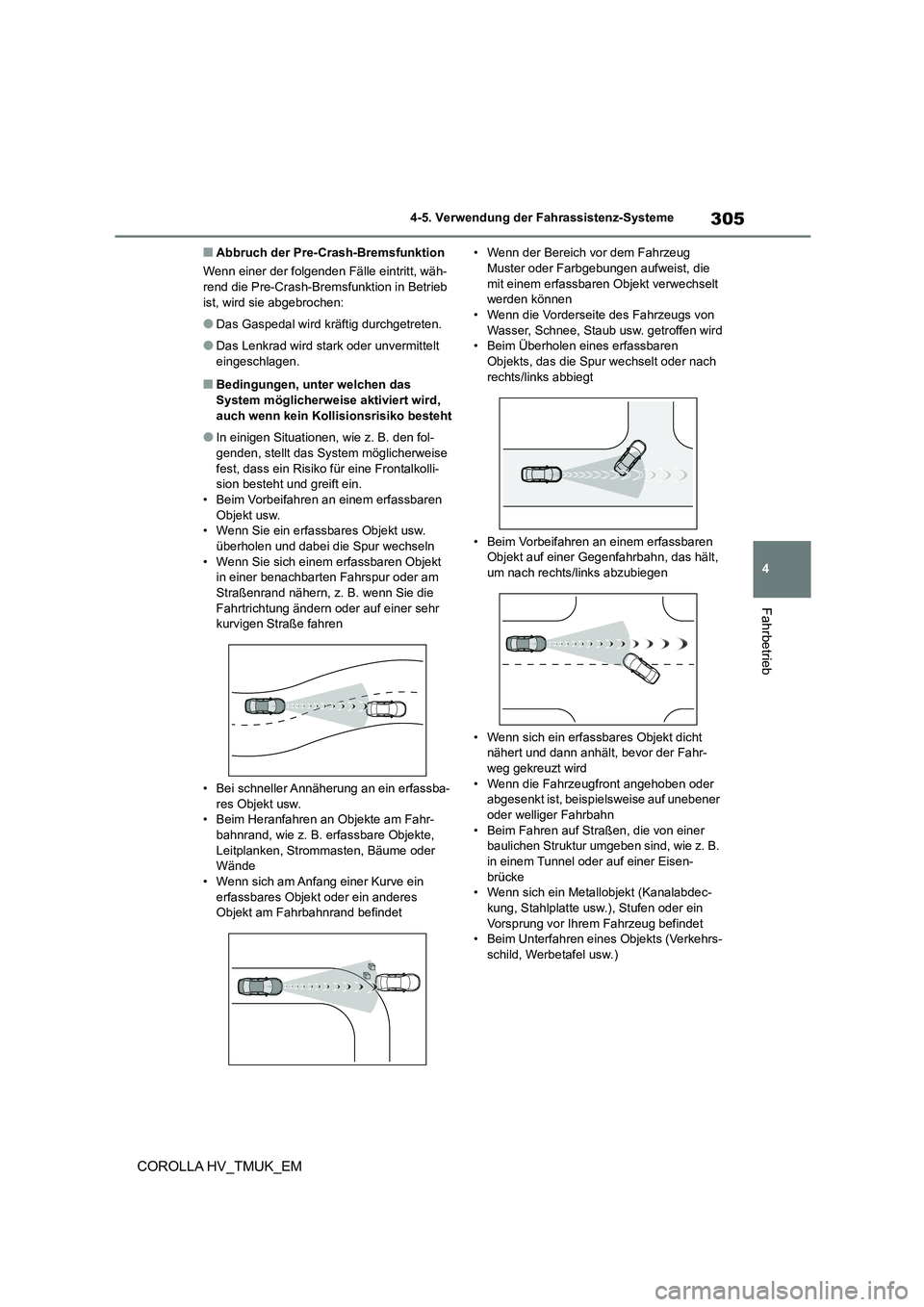

■Abbruch der Pre-Crash-Bremsfunktion
Wenn einer der folgenden Fälle eintritt, wäh- rend die Pre-Crash-Bremsfunktion in Betrieb
ist, wird sie abgebrochen:
●Das Gaspedal wird kräftig durchgetreten.
●Das Lenkrad wird stark oder unvermittelt eingeschlagen.
■Bedingungen, unter welchen das
System möglicherweise aktiviert wird,
auch wenn kein Kollisionsrisiko besteht
●In einigen Situationen, wie z. B. den fol-
genden, stellt das System möglicherweise
fest, dass ein Risiko für eine Frontalkolli- sion besteht und greift ein.
• Beim Vorbeifahren an einem erfassbaren
Objekt usw. • Wenn Sie ein erfassbares Objekt usw.
überholen und dabei die Spur wechseln
• Wenn Sie sich einem erfassbaren Objekt in einer benachbarten Fahrspur oder am
Straßenrand nähern, z. B. wenn Sie die
Fahrtrichtung ändern oder auf einer sehr kurvigen Straße fahren
• Bei schneller Annäherung an ein erfassba- res Objekt usw.
• Beim Heranfahren an Objekte am Fahr-
bahnrand, wie z. B. erfassbare Objekte, Leitplanken, Strommasten, Bäume oder
Wände
• Wenn sich am Anfang einer Kurve ein erfassbares Objekt oder ein anderes
Objekt am Fahrbahnrand befindet
• Wenn der Bereich vor dem Fahrzeug Muster oder Farbgebungen aufweist, die
mit einem erfassbaren Objekt verwechselt
werden können • Wenn die Vorderseite des Fahrzeugs von
Wasser, Schnee, Staub usw. getroffen wird
• Beim Überholen eines erfassbaren Objekts, das die Spur wechselt oder nach
rechts/links abbiegt
• Beim Vorbeifahren an einem erfassbaren Objekt auf einer Gegenfahrbahn, das hält,
um nach rechts/links abzubiegen
• Wenn sich ein erfassbares Objekt dicht
nähert und dann anhält, bevor der Fahr-
weg gekreuzt wird • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist, beispielsweise auf unebener
oder welliger Fahrbahn • Beim Fahren auf Straßen, die von einer
baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Eisen- brücke
• Wenn sich ein Metallobjekt (Kanalabdec-
kung, Stahlplatte usw.), Stufen oder ein Vorsprung vor Ihrem Fahrzeug befindet
• Beim Unterfahren eines Objekts (Verkehrs-
schild, Werbetafel usw.)

3064-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM

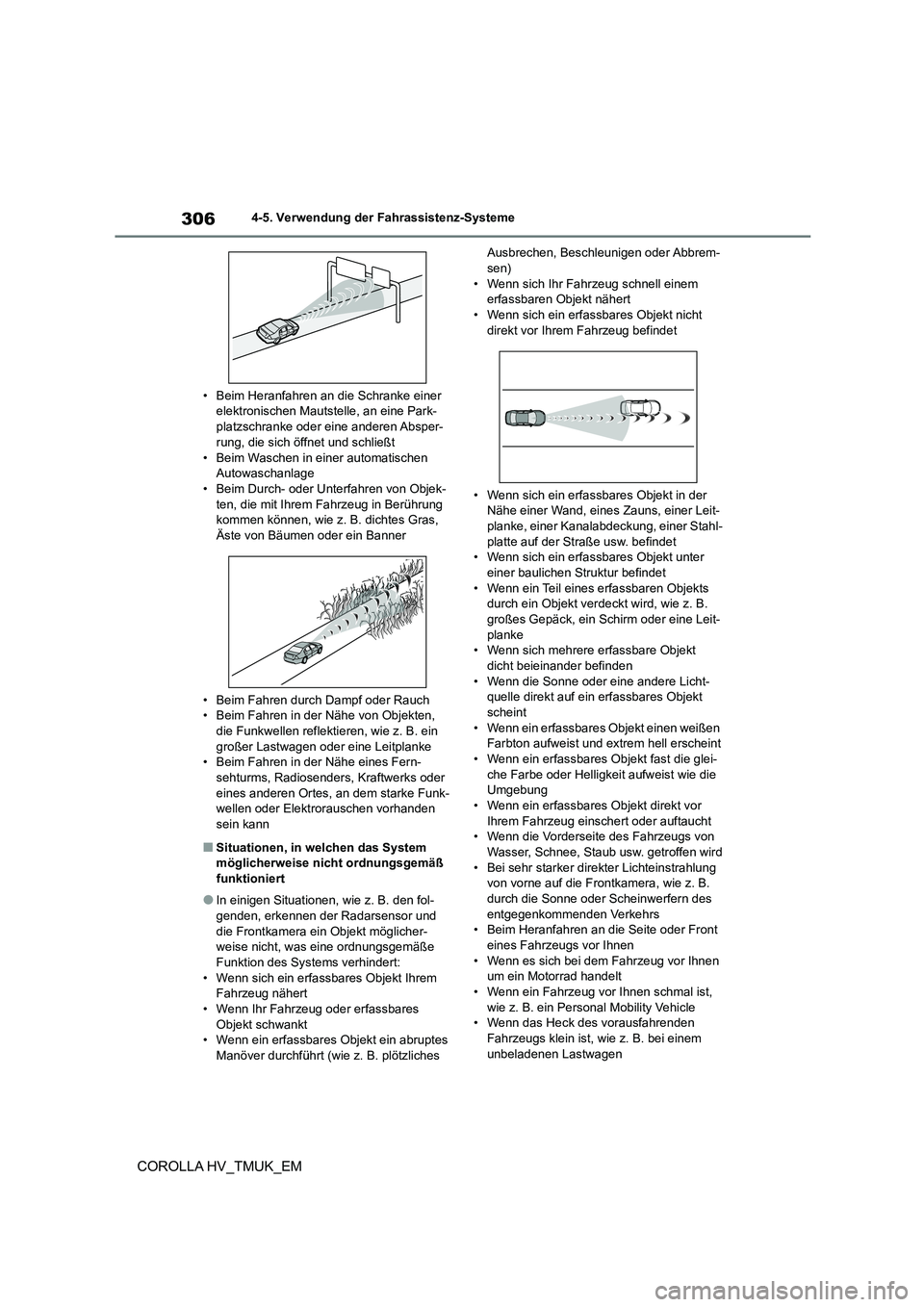

• Beim Heranfahren an die Schranke einer elektronischen Mautstelle, an eine Park-
platzschranke oder eine anderen Absper-
rung, die sich öffnet und schließt
• Beim Waschen in einer automatischen Autowaschanlage
• Beim Durch- oder Unterfahren von Objek-
ten, die mit Ihrem Fahrzeug in Berührung kommen können, wie z. B. dichtes Gras,
Äste von Bäumen oder ein Banner
• Beim Fahren durch Dampf oder Rauch
• Beim Fahren in der Nähe von Objekten,
die Funkwellen reflektieren, wie z. B. ein großer Lastwagen oder eine Leitplanke
• Beim Fahren in der Nähe eines Fern-
sehturms, Radiosenders, Kraftwerks oder eines anderen Ortes, an dem starke Funk-
wellen oder Elektrorauschen vorhanden
sein kann
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß
funktioniert
●In einigen Situationen, wie z. B. den fol-
genden, erkennen der Radarsensor und
die Frontkamera ein Objekt möglicher- weise nicht, was eine ordnungsgemäße
Funktion des Systems verhindert:
• Wenn sich ein erfassbares Objekt Ihrem Fahrzeug nähert
• Wenn Ihr Fahrzeug oder erfassbares
Objekt schwankt • Wenn ein erfassbares Objekt ein abruptes
Manöver durchführt (wie z. B. plötzliches
Ausbrechen, Beschleunigen oder Abbrem- sen)
• Wenn sich Ihr Fahrzeug schnell einem
erfassbaren Objekt nähert • Wenn sich ein erfassbares Objekt nicht
direkt vor Ihrem Fahrzeug befindet
• Wenn sich ein erfassbares Objekt in der Nähe einer Wand, eines Zauns, einer Leit-
planke, einer Kanalabdeckung, einer Stahl-
platte auf der Straße usw. befindet • Wenn sich ein erfassbares Objekt unter
einer baulichen Struktur befindet
• Wenn ein Teil eines erfassbaren Objekts durch ein Objekt verdeckt wird, wie z. B.
großes Gepäck, ein Sc hirm oder eine Leit-
planke • Wenn sich mehrere erfassbare Objekt
dicht beieinander befinden
• Wenn die Sonne oder eine andere Licht- quelle direkt auf ein erfassbares Objekt
scheint
• Wenn ein erfassbares Objekt einen weißen Farbton aufweist und extrem hell erscheint
• Wenn ein erfassbares Objekt fast die glei-
che Farbe oder Helligkeit aufweist wie die Umgebung
• Wenn ein erfassbares Objekt direkt vor
Ihrem Fahrzeug einschert oder auftaucht • Wenn die Vorderseite des Fahrzeugs von
Wasser, Schnee, Staub usw. getroffen wird
• Bei sehr starker direkter Lichteinstrahlung von vorne auf die Frontkamera, wie z. B.
durch die Sonne oder Scheinwerfern des
entgegenkommenden Verkehrs • Beim Heranfahren an die Seite oder Front
eines Fahrzeugs vor Ihnen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad handelt
• Wenn ein Fahrzeug vor Ihnen schmal ist,
wie z. B. ein Personal Mobility Vehicle • Wenn das Heck des vorausfahrenden
Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen

307
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
• Wenn das Heck des vorausfahrenden Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflader
• Wenn das vorausfahrende Fahrzeug eine sehr hohe Bodenfreiheit aufweist
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere
Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B.
ein Traktor oder ein Seitenwagen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Fahrrad in Kindergröße, ein stark
beladenes Fahrrad, ein Fahrrad auf dem
mehrere Personen sitzen oder ein Fahrrad mit einer besonderen Form (Fahrrad mit
Kindersitz, Tandem-Fahrrad usw.) handelt
• Falls ein Fußgänger/oder die Fahrhöhe eines Fahrradfahrers vor Ihnen kleiner als
etwa 1 m oder größer als etwa 2 m ist
• Wenn die Silhouette eines Fußgän- gers/Fahrradfahrers schwer zu erkennen
ist, da dieser sehr weite Kleidung (ein
Regenmantel, langer Rock usw.) trägt • Wenn sich ein Fußgänger nach vorne
beugt oder hockt oder wenn sich ein Fahr-
radfahrer nach vorne beugt • Wenn sich ein Fußgänger/Fahrradfahrer
schnell bewegt
• Wenn ein Fußgänger einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein ande-
res Fahrzeug schiebt
• Beim Fahren bei schlechtem Wetter, wie z. B. während starker Regenfälle, dichtem
Nebel, Schneefall oder einem Sandsturm • Beim Fahren durch Dampf oder Rauch
• Wenn das Licht der Umgebung gedämpft
ist, wie z. B. bei Sonnenauf- oder Sonnen- untergang, bei Nacht oder in einem Tun-
nel, wodurch ein erfassbares Objekt
beinahe dieselbe Farbe wie die Umgebung zu haben scheint
• Beim Fahren in einem Bereich, in dem sich
die Helligkeit der Umgebung plötzlich ändert, wie z. B. dem Ein- oder Ausgang
eines Tunnels
• Nach dem Starten des Hybridsystems
wurde das Fahrzeug eine gewisse Zeit nicht gefahren
• Während des Abbiegens nach links/rechts
und für einige Sekunden nach dem Abbie- gen nach links/rechts
• Beim Fahren in einer Kurve und für einige
Sekunden nach dem Fahren in einer Kurve • Wenn Ihr Fahrzeug ins Schleudern kommt
• Wenn die Fahrzeugfront angehoben oder
abgesenkt ist
• Wenn die Spur der Räder falsch eingestellt
ist • Wenn die Frontkamera von einem
Wischerblatt verdeckt wird
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten gefahren
• Beim Fahren an einem Berg
• Wenn der Radarsensor oder die Frontka- mera falsch ausgerichtet ist
●In einigen Situationen, wie z. B. den fol-genden, kann möglicherweise nicht ausrei-
chend Bremskraft erzielt werden, was
einen ordnungsgemäßen Betrieb des Systems verhindert:
• Wenn die Bremsfunktionen nicht in vollem
Umfang arbeiten können, z. B. wenn die Bauteile der Bremse sehr kalt, sehr heiß
oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand gehalten wird (Bremsen oder Reifen sind

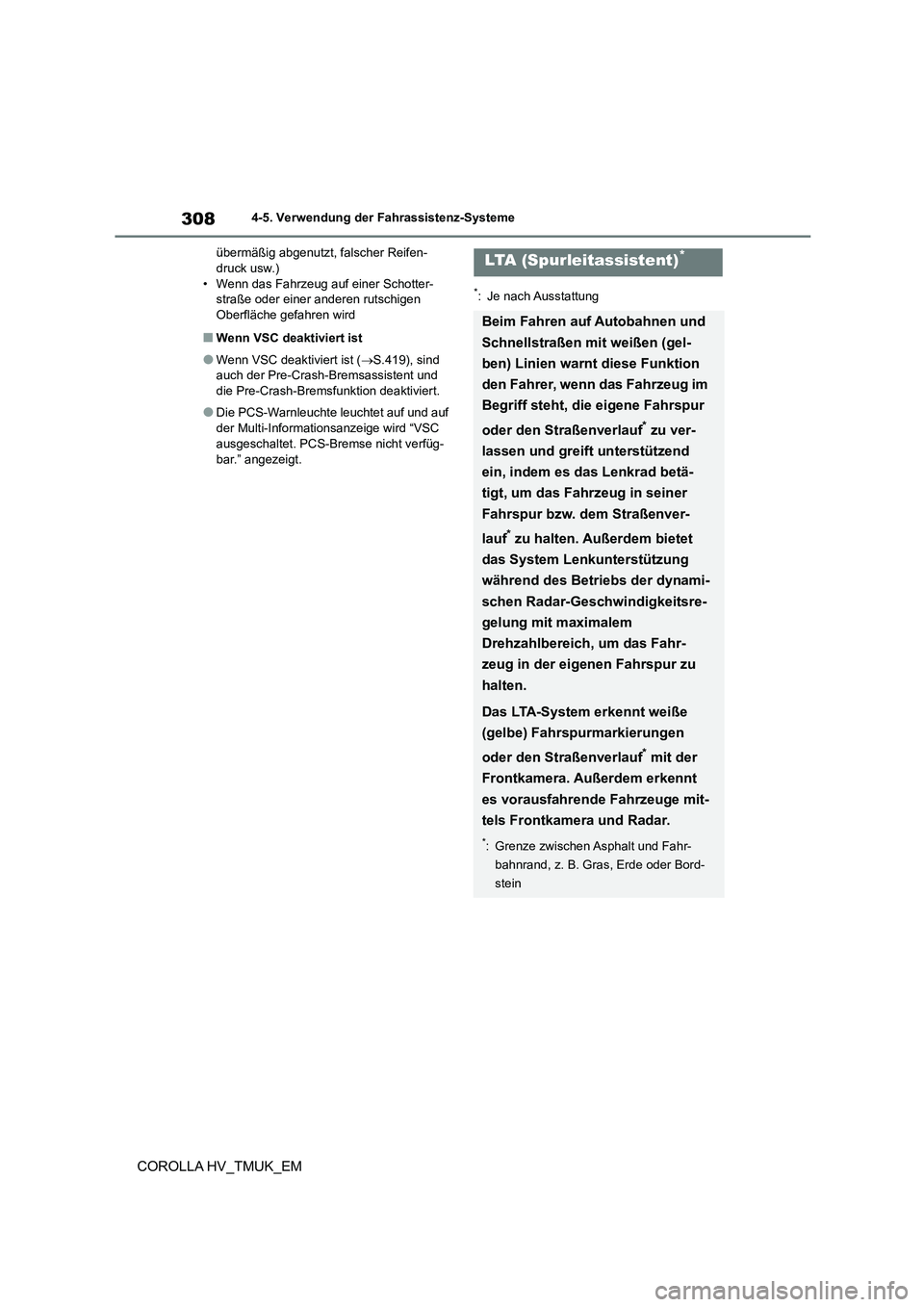

3084-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
übermäßig abgenutzt, falscher Reifen- druck usw.)
• Wenn das Fahrzeug auf einer Schotter-
straße oder einer anderen rutschigen Oberfläche gefahren wird
■Wenn VSC deaktiviert ist
●Wenn VSC deaktiviert ist ( S.419), sind auch der Pre-Crash-Bremsassistent und
die Pre-Crash-Bremsfunktion deaktiviert.
●Die PCS-Warnleuchte leuchtet auf und auf
der Multi-Informationsanzeige wird “VSC
ausgeschaltet. PCS-Bremse nicht verfüg-
bar.” angezeigt.
*: Je nach Ausstattung
LTA (Spurleitassistent)*
Beim Fahren auf Autobahnen und
Schnellstraßen mit weißen (gel-
ben) Linien warnt diese Funktion
den Fahrer, wenn das Fahrzeug im
Begriff steht, die eigene Fahrspur
oder den Straßenverlauf* zu ver-
lassen und greift unterstützend
ein, indem es das Lenkrad betä-
tigt, um das Fahrzeug in seiner
Fahrspur bzw. dem Straßenver-
lauf* zu halten. Außerdem bietet
das System Lenkunterstützung
während des Betriebs der dynami-
schen Radar-Geschwindigkeitsre-
gelung mit maximalem
Drehzahlbereich, um das Fahr-
zeug in der eigenen Fahrspur zu
halten.
Das LTA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
oder den Straßenverlauf* mit der
Frontkamera. Außerdem erkennt
es vorausfahrende Fahrzeuge mit-
tels Frontkamera und Radar.
*: Grenze zwischen Asphalt und Fahr-
bahnrand, z. B. Gras, Erde oder Bord-
stein

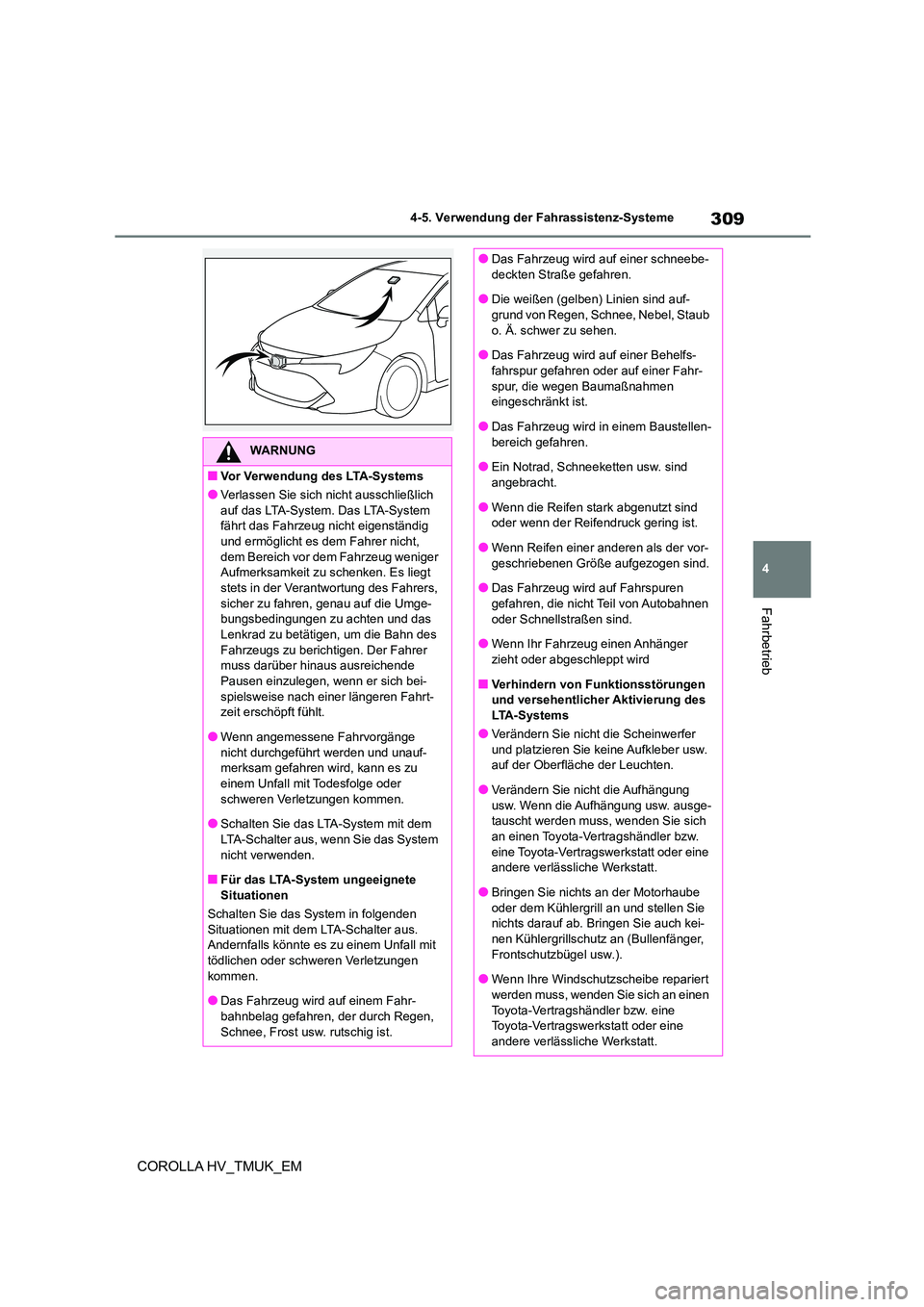

309
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
WARNUNG
■Vor Verwendung des LTA-Systems
●Verlassen Sie sich nicht ausschließlich
auf das LTA-System. Das LTA-System fährt das Fahrzeug nicht eigenständig
und ermöglicht es dem Fahrer nicht,
dem Bereich vor dem Fahrzeug weniger Aufmerksamkeit zu schenken. Es liegt
stets in der Verantwortung des Fahrers,
sicher zu fahren, genau auf die Umge- bungsbedingungen zu achten und das
Lenkrad zu betätigen, um die Bahn des
Fahrzeugs zu berichtigen. Der Fahrer muss darüber hinaus ausreichende
Pausen einzulegen, wenn er sich bei-
spielsweise nach einer längeren Fahrt- zeit erschöpft fühlt.
●Wenn angemessene Fahrvorgänge
nicht durchgeführt werden und unauf- merksam gefahren wird, kann es zu
einem Unfall mit Todesfolge oder
schweren Verletzungen kommen.
●Schalten Sie das LTA-System mit dem
LTA-Schalter aus, wenn Sie das System
nicht verwenden.
■Für das LTA-System ungeeignete Situationen
Schalten Sie das System in folgenden
Situationen mit dem LTA-Schalter aus.
Andernfalls könnte es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Das Fahrzeug wird auf einem Fahr- bahnbelag gefahren, der durch Regen,
Schnee, Frost usw. rutschig ist.
●Das Fahrzeug wird auf einer schneebe-
deckten Straße gefahren.
●Die weißen (gelben) Linien sind auf- grund von Regen, Schnee, Nebel, Staub
o. Ä. schwer zu sehen.
●Das Fahrzeug wird auf einer Behelfs- fahrspur gefahren oder auf einer Fahr-
spur, die wegen Baumaßnahmen
eingeschränkt ist.
●Das Fahrzeug wird in einem Baustellen- bereich gefahren.
●Ein Notrad, Schneeketten usw. sind
angebracht.
●Wenn die Reifen stark abgenutzt sind
oder wenn der Reifendruck gering ist.
●Wenn Reifen einer anderen als der vor- geschriebenen Größe aufgezogen sind.
●Das Fahrzeug wird auf Fahrspuren
gefahren, die nicht Teil von Autobahnen oder Schnellstraßen sind.
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird
■Verhindern von Funktionsstörungen
und versehentlicher Aktivierung des
LTA-Systems
●Verändern Sie nicht die Scheinwerfer und platzieren Sie keine Aufkleber usw.
auf der Oberfläche der Leuchten.
●Verändern Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. ausge-
tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Bringen Sie nichts an der Motorhaube oder dem Kühlergrill an und stellen Sie
nichts darauf ab. Bringen Sie auch kei-
nen Kühlergrillschutz an (Bullenfänger, Frontschutzbügel usw.).
●Wenn Ihre Windschutzscheibe repariert
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.

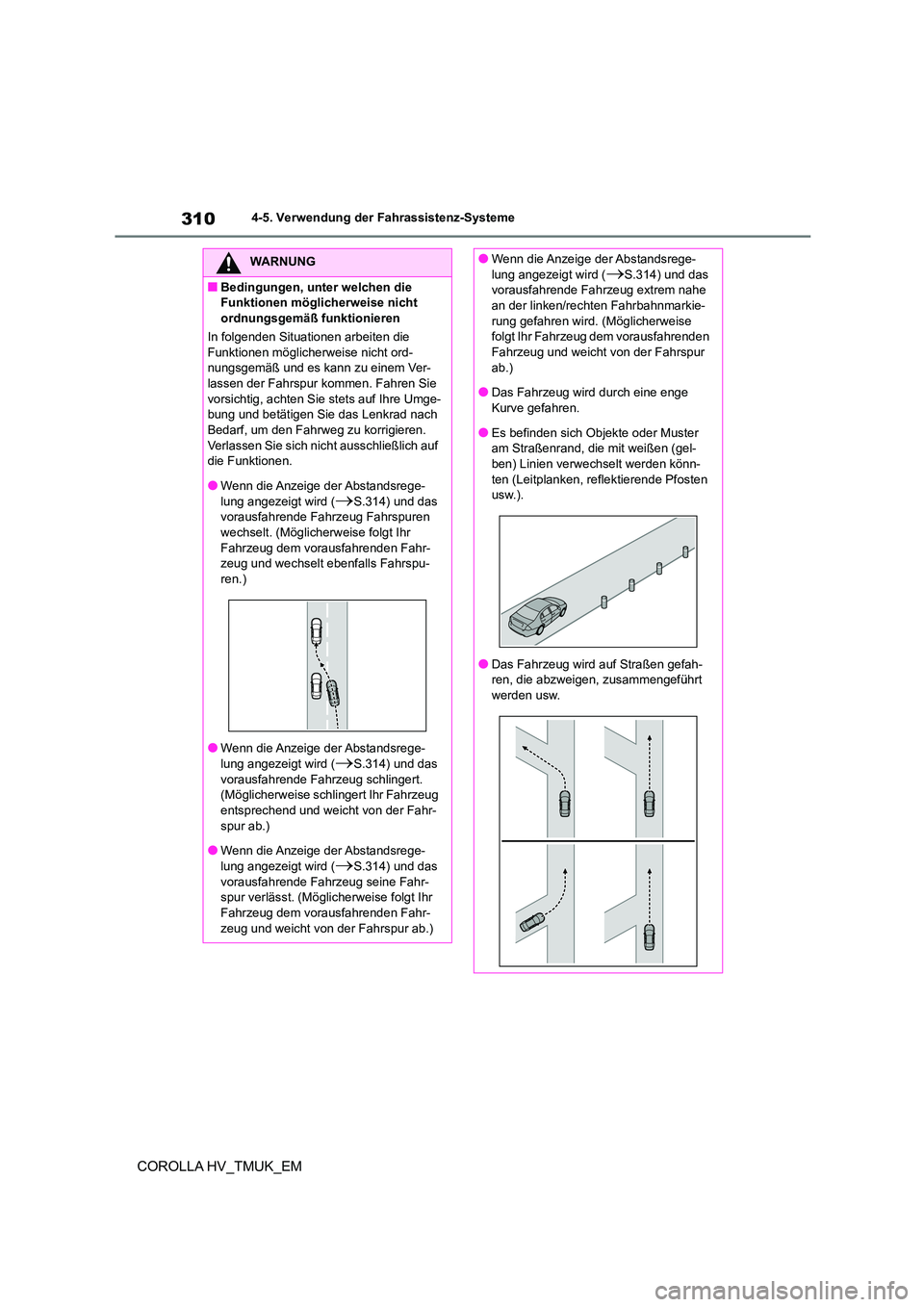

3104-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
WARNUNG
■Bedingungen, unter welchen die
Funktionen möglicherweise nicht
ordnungsgemäß funktionieren
In folgenden Situationen arbeiten die Funktionen möglicherweise nicht ord-
nungsgemäß und es kann zu einem Ver-
lassen der Fahrspur kommen. Fahren Sie vorsichtig, achten Sie stets auf Ihre Umge-
bung und betätigen Sie das Lenkrad nach
Bedarf, um den Fahrweg zu korrigieren. Verlassen Sie sich nicht ausschließlich auf
die Funktionen.
●Wenn die Anzeige der Abstandsrege- lung angezeigt wird (S.314) und das
vorausfahrende Fahrzeug Fahrspuren
wechselt. (Möglicherweise folgt Ihr Fahrzeug dem vorausfahrenden Fahr-
zeug und wechselt ebenfalls Fahrspu-
ren.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.314) und das
vorausfahrende Fahrzeug schlingert. (Möglicherweise schli ngert Ihr Fahrzeug
entsprechend und weicht von der Fahr-
spur ab.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.314) und das
vorausfahrende Fahrzeug seine Fahr- spur verlässt. (Möglicherweise folgt Ihr
Fahrzeug dem vorausfahrenden Fahr-
zeug und weicht von der Fahrspur ab.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.314) und das
vorausfahrende Fahrzeug extrem nahe an der linken/rechten Fahrbahnmarkie-
rung gefahren wird. (Möglicherweise
folgt Ihr Fahrzeug dem vorausfahrenden Fahrzeug und weicht von der Fahrspur
ab.)
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Es befinden sich Objekte oder Muster
am Straßenrand, die mit weißen (gel-
ben) Linien verwechselt werden könn- ten (Leitplanken, reflektierende Pfosten
usw.).
●Das Fahrzeug wird auf Straßen gefah-
ren, die abzweigen, zusammengeführt
werden usw.
