2020 TOYOTA COROLLA HATCHBACK sensor

30Illustrierter Index
COROLLA HV_TMUK_EM
■Decke (Fahrzeuge mit Rechtslenkung)
Innenrückspiegel ......................................................................................... S.224
Sonnenblenden*1......................................................................................... S.514
Schminkspiegel ........................................................................................... S.514
Schminkspiegelleuchten*2......................................................................... S.514
Innenleuchten/Fahrgastleuchten ............................................................... S.493
Schalter zum Abschalten des Innenraum-Überwachungssensors*2...... S.101
Schalter für Panorama-Schiebedach*2...................................................... S.231
Taste “SOS”*2................................................................................................ S.71
Haltegriffe..................................................................................................... S.514
*1: Verwenden Sie NIEMALS ein nach hinten geric htetes Kinderrückhaltesystem auf einem
Sitz, der durch einen davor liegenden AKTIVEN AI RBAG geschützt wird, dies kann für das
KIND den TOD oder SCHWERE VERLETZUNGEN zur Folge haben. ( S.53)
*2: Je nach Ausstattung

401-1. Für den sicheren Gebrauch
COROLLA HV_TMUK_EM
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren Sitzen zu schützen

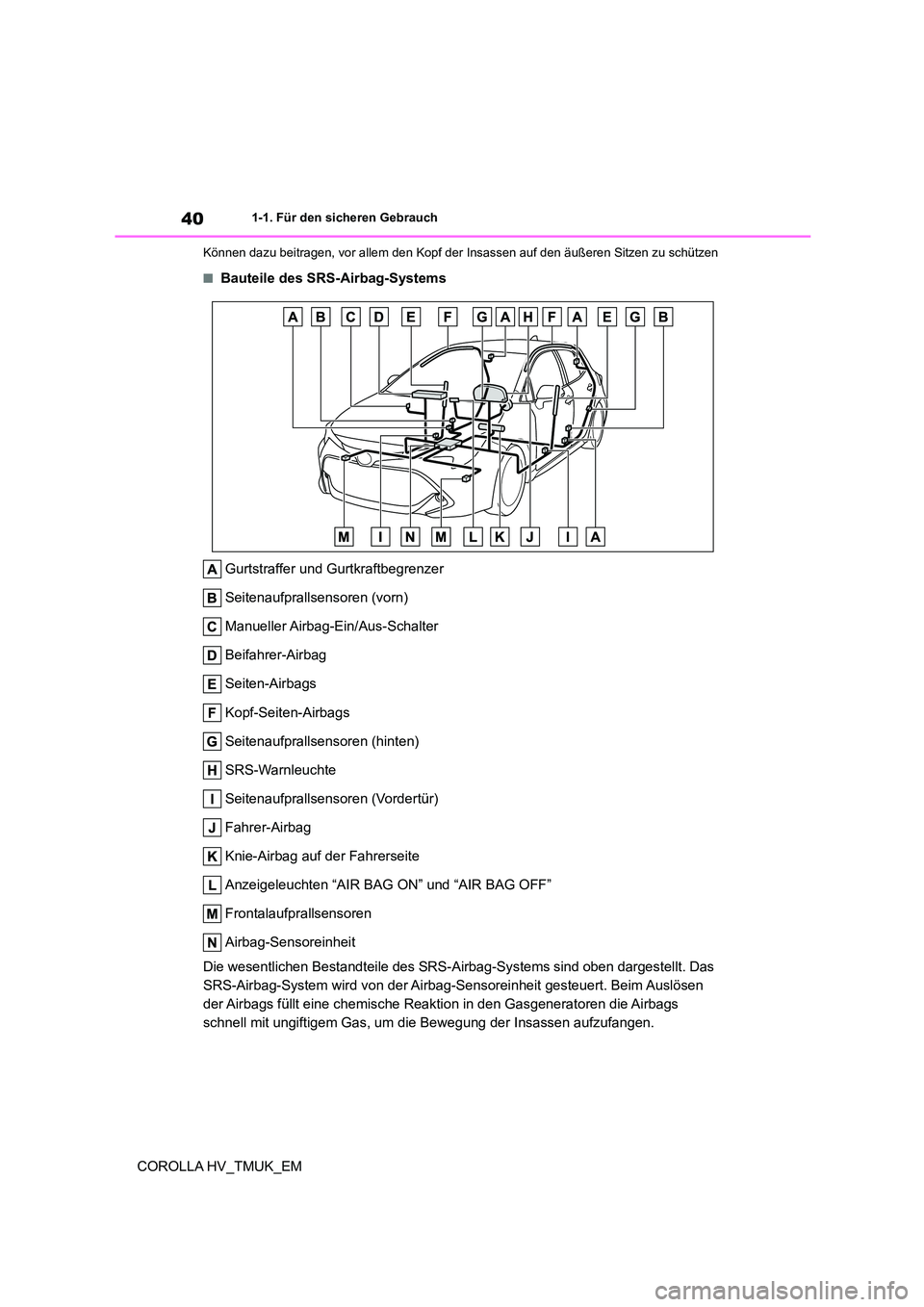

■Bauteile des SRS-Airbag-Systems
Gurtstraffer und Gurtkraftbegrenzer
Seitenaufprallsensoren (vorn)
Manueller Airbag-Ein/Aus-Schalter
Beifahrer-Airbag
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Seitenaufprallsensoren (Vordertür)
Fahrer-Airbag
Knie-Airbag auf der Fahrerseite
Anzeigeleuchten “AIR BAG ON” und “AIR BAG OFF”
Frontalaufprallsensoren
Airbag-Sensoreinheit
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Das
SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert. Beim Auslösen
der Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.

75
1
1-3. Notfallhilfe
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
Nutzungsbedingungen in Übereinstimmun g mit der Datenschutz-Grundverord-
nung.
2 Server aktiviert den Dienst im DCM und definiert, welche Fahrzeugdaten
gesammelt werden.
3 Die definierten Fahrzeugdaten werden durch den DCM gesammelt.
4 Daten werden mit dem Server geteilt.
5 Daten werden auf dem Server gespeichert.
6 Daten werden zur Erfüllung der Dienstleistung auf dem Server verarbeitet.
7 Verarbeitete Daten werden dem Kunden vorgelegt.
Eine Liste verfügbarer Dienste finden Sie auf dem Toyota-Kundendienstportal.
Durchführungsverordnung
Durchführungsverordnung Anhang1 TEIL3 BenutzerinformationenKonformität
1. BESCHREIBUNG DES BORDEIGENEN ECALL-SYSTEMS
1.1.
Übersicht über das auf dem 112-Notruf basierende
bordeigene eCall-System, seinen Betrieb und seine
Funktionen
O
1.2.
Der auf dem 112-Notruf basierende eCall-Dienst ist ein
öffentlicher Dienst von all gemeinem Interesse und wird
kostenlos zur Verfügung gestellt.
O
1.3.
Das auf dem 112-Notruf basierende bordeigene
eCall-System wird standardmäßig aktiviert. Es wird im
Falle eines schweren Unfalls automatisch über bordei-
gene Sensoren aktiviert. Darüber hinaus wird es auto-
matisch ausgelöst, wenn das Fahrzeug mit einem
TPS-System ausgerüstet ist, das im Falle eines schwe-
ren Unfalls nicht funktioniert.
O
1.4.
Das auf dem 112-Notruf basierende bordeigene
eCall-System kann im Bedarfsfall auch manuell ausge-
löst werden. Anleitungen für die manuelle Aktivierung
des Systems
O
1.5.
Im Falle eines kritischen Systemversagens, durch das
das auf dem 112-Notruf basierende bordeigene
eCall-System außer Betrieb gesetzt würde, erhalten
die Fahrzeuginsassen folgende Warnung
O
2. INFORMATIONEN ZUR DATENVERARBEITUNG

901-4. Hybridsystem
COROLLA HV_TMUK_EM
Unter der rechten Se ite des Rücksitzes
befindet sich eine Lufteinlassöffnung
zum Kühlen der Hybridbatterie (Trakti-
onsbatterie). Wenn die Lüftungsöffnung
blockiert wird, kann die Hybridbatterie
überhitzen, das Laden/Entladen der
Hybridbatterie (Traktionsbatterie) kann
eingeschränkt werden. Wird ein bestimmtes Maß an Erschütte-
rung vom Erschütterungssensor
gemessen, blockiert das Notabschalt-
system den Starkstro m und stoppt die
Kraftstoffpumpe, um das Risiko eines
WARNUNG
●Wenn Ihr Fahrzeug verschrottet wird,
ohne dass die Hybridbatterie vorher ent-
fernt wurde, besteht die Gefahr eines schweren Stromschlags, wenn Hoch-
voltteile, -kabel und deren Steckverbin-
der berührt werden. Muss Ihr Fahrzeug verschrottet werden, muss die Hybrid-
batterie von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt ent-
sorgt werden. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird,
kann sie einen Stromschlag hervorru-
fen, der zum Tod oder zu schweren Ver- letzungen führen kann.
HINWEIS
■Lufteinlassöffnung der Hybridbatte-rie (Traktionsbatterie)
Befördern Sie keine übermäßig großen
Mengen Wasser, wie z. B. Wasserspen-
derflaschen, im Fahrzeug. Wenn Wasser über der Hybridbatterie (Traktionsbatterie)
verschüttet wird, kann die Batterie beschä-
digt werden. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Lufteinlassöffnung der Hybrid-
batterie (Traktionsbatterie)
HINWEIS
■Lufteinlassöffnung der Hybridbatte-
rie (Traktionsbatterie)
●Stellen Sie sicher, dass die Lufteinlas-
söffnung nicht durch Sitzbezüge, Kunst- stoffabdeckungen, Gepäck o. Ä.
blockiert wird. Wenn die Lüftungsöff-
nung blockiert wird, kann das Laden/Entladen der Hybridbatterie
(Traktionsbatterie) eingeschränkt wer-
den, was möglicherweise zu einer Funk- tionsstörung führt.
●Reinigen Sie die Lufteinlassöffnung
regelmäßig, um ein Überhitzen der Hybridbatterie (Traktionsbatterie) zu
vermeiden.
●Lassen Sie weder Wasser noch Fremd- materialien in die Lufteinlassöffnung ein-
dringen, da dies zu einem Kurzschluss
und einer Beschädigung der Hybridbat- terie (Traktionsbatterie) führen kann.
●Ein Filter ist an der Lufteinlassöffnung
eingebaut. Wenn der Filter selbst nach
der Reinigung der Lufteinlassöffnung auffällig schmutzig ist, wird empfohlen,
den Filter zu reinigen oder auszutau-
schen. Für Einzelheiten zur Reinigung der Filter siehe S.561.
Notabschaltsystem

99
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Einstellung
Schalten Sie die Starttaste aus, lassen
Sie alle Fahrzeuginsassen aussteigen
und stellen Sie sicher, dass alle Türen
geschlossen sind.
Verwendung der Einstiegsfunktion (je
nach Ausstattung): Berühren Sie den
Sensorbereich auf dem äußeren Tür-
griff zweimal innerhalb von 5 Sekun-
den.
Verwenden der Fernbedienung: Drüc-
ken Sie zweimal innerhalb von 5
Sekunden.
■Abbrechen
Verwendung der Einstiegsfunktion (je
nach Ausstattung): Halten Sie den
äußeren Türgriff, drücken Sie den
Schalter des Heckklappenöffners oder
bewegen Sie Ihren Fuß unter die Mitte
der hinteren Stoßstange (Fahrzeuge
mit elektrischer Heckklappe).
Verwenden der Fernbedienung: Drüc-
ken Sie .
Doppelsperrsystem*
Unbefugter Zugang zum Fahrzeug
wird durch Deaktivierung der
Türentriegelungsfunktion sowohl
von innen als auch von außen ver-
hindert.
Fahrzeuge mit diesem System
haben Aufkleber auf den Fenster-
scheiben beider Vordertüren.
Einstellen/Deaktivieren des
Doppelsperrsystems
WARNUNG
■Vorsichtsmaßnahmen für das Dop-
pelsperrsystem
Aktivieren Sie das Doppelsperrsystem nie,
wenn sich Personen im Fahrzeug befin- den, da die Türen nicht von innen geöffnet
werden können.

1001-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Vor dem Verriegeln des Fahrzeugs
zu überprüfende Punkte
Um das unerwartete Auslösen des
Alarms und einen Diebstahl des Fahr-
zeugs zu verhindern, muss Folgendes
sichergestellt werden:
 Niemand befindet sich im Fahrzeug.
 Die Fenster und das Pan-
orama-Schiebedach (je nach Aus-
stattung) sind geschlossen, bevor
der Alarm aktiviert wird.
 Es werden keine Wertgegenstände
oder persönlichen Sachen im Fahr-
zeug zurückgelassen.
■Einstellung
Schließen Sie die Tür und die Motor-
haube und verriegeln Sie alle Türen mit
der Einstiegsfunktion (je nach Ausstat-
tung) oder der Fernbedienung. Das
System wird nach 30 Sekunden auto-
matisch aktiviert.
Wenn das System aktiviert wird, wechselt
die Anzeigeleuchte von Dauerlicht auf ein
Blinkmuster.
■Deaktivieren oder Anhalten
Führen Sie einen der folgenden
Schritte aus, um die Alarme zu deakti-
vieren oder abzuschalten:
 Entriegeln Sie die Türen mit der Ein-
stiegsfunktion (je nach Ausstattung)
oder mit der Fernbedienung.
 Starten des Hybridsystems. (Der
Alarm wird nach wenigen Sekunden
deaktiviert oder abgeschaltet.)
■Systemwartung
Das Fahrzeug verfügt über eine wartungs-
freie Alarmanlage.
■Auslösen des Alarms
Der Alarm kann in den folgenden Situationen
ausgelöst werden: (Durch das Abschalten des Alarms wird die
Alarmanlage deaktiviert.)
●Die Türen werden mit dem mechanischen
Alarm*
Der Alarm setzt Licht und Ton ein,
um zu warnen, wenn ein Eindrin-
gen erkannt wird.
Der Alarm wird in folgenden Situa-
tionen ausgelöst, wenn er aktiviert
ist:
 Wenn eine verriegelte Tür anders
als mit der Einstiegsfunktion (je
nach Ausstattung) oder der Fern-
bedienung entriegelt bzw. geöffnet
wird. (Die Türen werden automa-
tisch wieder verriegelt.)
 Die Motorhaube wird geöffnet.
 Der Innenraum-Überwachungs-
sensor registriert eine Bewegung
im Fahrzeug. (Beispiel: Eine Per-
son schlägt ein Fenster ein und
dringt in das Fahrzeug ein.)
 Steilheck: Die Heckscheibe zer-
bricht.
Kombi: Die hinteren Seitenfenster
oder die Heckscheibe zerbricht.
Einstellen/Deaktivie-
rung/Abschalten der Alarman-
lage

101
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
Schlüssel entriegelt.
●Eine Person im Fahrzeug öffnet eine Tür
bzw. die Motorhaube oder entriegelt das
Fahrzeug.
●Die 12-Volt-Batterie wird geladen oder
ersetzt, wenn das Fahrzeug verriegelt ist. ( S.637)
Motor 2ZR-FXE
Motor M20A-FXS (Steilheck)
Motor M20A-FXS (Kombi)
■Türverriegelung durch Aktivieren der
Alarmfunktion
In den folgenden Fällen kann die Tür je nach
Situation automatisch verriegeln, um ein unzulässiges Eindringen in das Fahrzeug zu
verhindern:
●Wenn eine im Fahrzeug verbleibende Per-
son die Tür entriegelt und der Alarm akti-
viert wird.
●Wenn eine im Fahrzeug verbleibende Per-
son die Tür bei aktiviertem Alarm entrie- gelt.
●Beim Laden oder Austauschen der 12-Volt-Batterie
■Die Innenraum-Überwachungs-
sensorfunktion
Der Innenraum-Überwachungssensor
erkennt Eindringlinge oder eine Bewe-
gung im Fahrzeug.
Dieses System wurde zur Abschrec-
kung und zur Diebstahlprävention ent-
wickelt, bietet jedo ch keine absolute
Sicherheit vor allen Eindringversuchen.
HINWEIS
■Um sicherzustellen, dass das System
ordnungsgemäß funktioniert
Das System weder verändern noch aus-
bauen. Wenn Sie das System ändern oder ausbauen, kann der korrekte Betrieb des
Systems nicht mehr gewährleistet werden.
Die Innenraum-Überwachungs-
sensorfunktion

1021-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM
■Einstellung des Innenraum-Über-
wachungssensors
Der Innenraum-Überwachungssensor
wird automatisch eingeschaltet, wenn
der Alarm aktiviert ist. ( S.100)
■Deaktivierung des Innen-
raum-Überwachungssensors
Wenn Sie Haustiere oder bewegliche
Dinge im Fahrzeug lassen, deaktivieren
Sie den Innenraum-Überwachungssen-
sor, bevor Sie den Alarm einstellen, da
diese auf Bewegungen im Fahrzeug
reagieren.
1 Schalten Sie die Starttaste aus.
2 Drücken Sie den Schalter zum
Abschalten des Innenraum-Über-
wachungssensors.
Durch erneutes Drücke n des Schalters wird der Innenraum-Überwachungssensor wieder
aktiviert.
Jedes Mal, wenn der Innenraum-Überwa-
chungssensor deaktiviert/a ktiviert wird, wird auf der Multi-Informationsanzeige eine Mel-
dung angezeigt.
■Abschalten und erneutes automati-
sches Aktivieren des Innenraum-Über- wachungssensors
●Der Alarm ist weiter aktiv, auch wenn der Innenraum-Überwachungssensor abge-
schaltet wird.
●Wenn nach Abschaltung des Innen-
raum-Überwachungssensors die Startta-
ste gedrückt wird oder die Türen mit der
Einstiegsfunktion (je nach Ausstattung) oder der Fernbedienung entriegelt werden,
wird der Innenraum-Überwachungssensor
erneut aktiviert.
●Der Innenraum-Überwachungssensor wird
automatisch wieder aktiviert, wenn die Alarmanlage deaktiviert wird.
■Hinweise zur Innenraum-Überwa-
chungssensorfunktion
Der Sensor kann den Alarm in folgenden
Situationen auslösen:
●Im Fahrzeug befinden sich Personen oder
Tiere.
●Ein Fenster oder Panorama-Schiebedach
(je nach Ausstattung) ist offen.
In diesem Fall stellt der Sensor möglicher-
weise Folgendes fest:
• Wind oder die Bewegung von Objekten wie
Blättern und Insekten im Fahrzeug • Ultraschallwellen von Geräten, wie z. B.
Innenraum-Überwachungssensoren ande-
rer Fahrzeuge • Die Bewegung von Menschen außerhalb
des Fahrzeugs
●Kleine Insekten wie Motten oder Fliegen
befinden sich im Fahrzeug.
●Im Fahrzeug befinden sich lose Gegen-
stände wie hängendes Zubehör oder Klei-
dung an den Kleiderhaken.
