2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

271
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM
4-3.Bedienung der Leuchten und Scheibenwischer
Durch die Betätigung des Schalters
wird die Beleuchtung wie folgt
eingeschaltet:
1 Die Scheinwerfer, Tagesfahr-
lichter ( S.271) und alle unten
genannten Leuchten werden auto-
matisch ein- und ausgeschaltet.
2 Die Standlichter vorn, Schlus-
sleuchten, Kennzeichenleuchte und
Instrumententafelbeleuchtung
schalten sich ein.
3 Die Scheinwerfer und alle
oben aufgeführten Leuchten schal-
ten sich ein.
■Voraussetzungen für die Verwendung des Modus AUTO
Die Starttaste steht auf ON.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen
Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch einge- schaltet, wenn das Hybridsystem gestartet
und die Feststellbremse gelöst wird, während
der Scheinwerferschalter sich in der Stellung
befindet. (Leuchten heller auf als die
Standlichter vorn.) Die Tagesfahrlichter sind nicht für die Verwendung bei Dunkelheit vor-
gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind- schutzscheibe ein Aufkleber o. Ä. über dem
Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hel- ligkeitsstufe des Umgebungslichts misst, und
kann zu einer Funktionsstörung des automa-
tischen Scheinwerfe rsystems führen.
■Automatisches Ausschalten der Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwer-
fer und Nebelscheinwerfer (je nach Aus-
stattung) schalten sich automatisch aus, wenn die Starttaste auf ACC oder OFF
gestellt und die Fahrertür geöffnet wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten schalten sich automatisch aus, wenn die Starttaste auf ACC oder OFF
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betrieben wer-
den.
Bedienungsanleitung

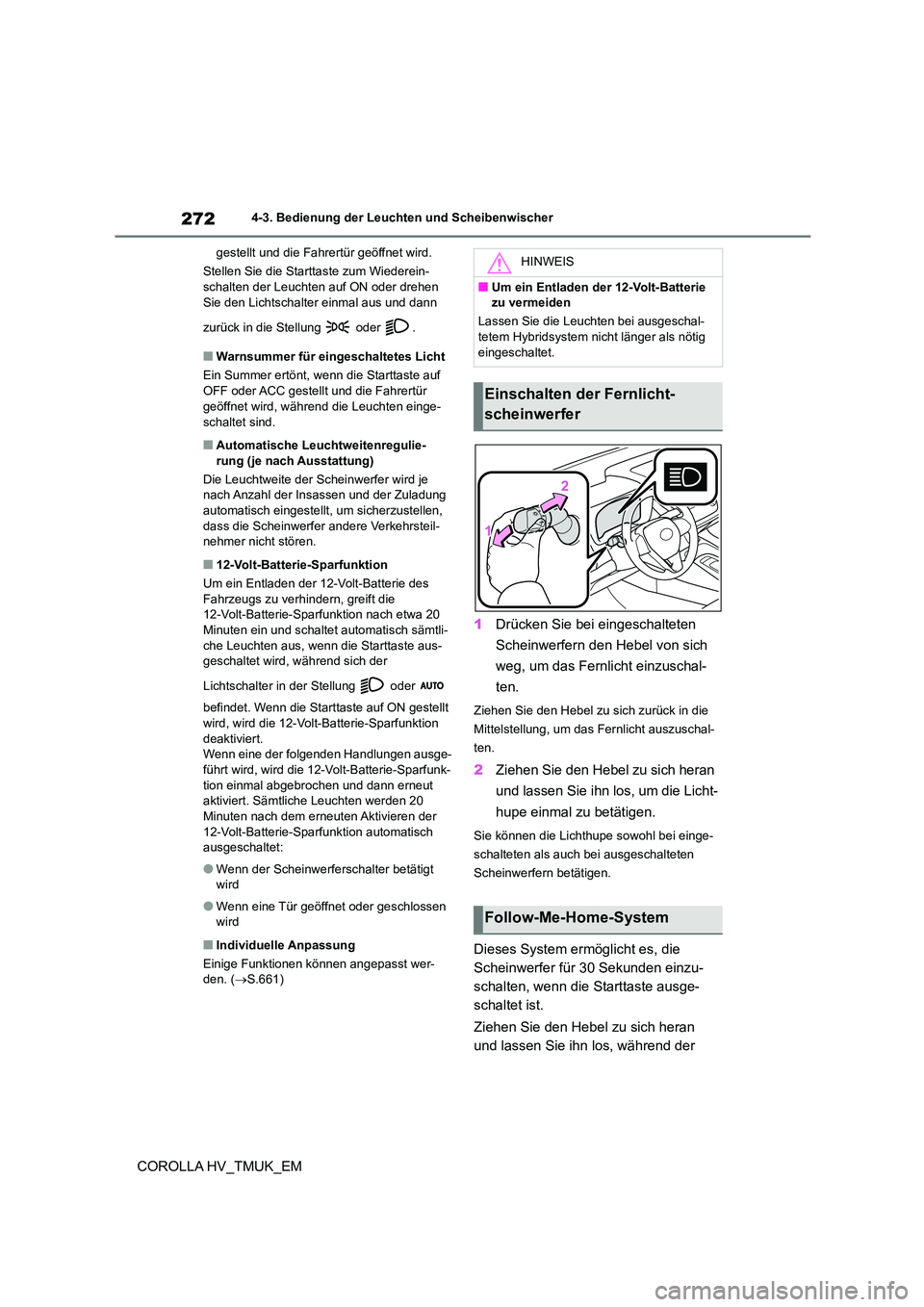

2724-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
gestellt und die Fahrertür geöffnet wird.
Stellen Sie die Starttaste zum Wiederein- schalten der Leuchten auf ON oder drehen
Sie den Lichtschalter einmal aus und dann
zurück in die Stellung oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn die Starttaste auf
OFF oder ACC gestellt und die Fahrertür
geöffnet wird, während die Leuchten einge-
schaltet sind.
■Automatische Leuchtweitenregulie- rung (je nach Ausstattung)
Die Leuchtweite der Scheinwerfer wird je
nach Anzahl der Insassen und der Zuladung
automatisch eingestellt, um sicherzustellen, dass die Scheinwerfer andere Verkehrsteil-
nehmer nicht stören.
■12-Volt-Batterie-Sparfunktion
Um ein Entladen der 12-Volt-Batterie des
Fahrzeugs zu verhindern, greift die 12-Volt-Batterie-Sparfunktion nach etwa 20
Minuten ein und schaltet automatisch sämtli-
che Leuchten aus, wenn die Starttaste aus- geschaltet wird, während sich der
Lichtschalter in der Stellung oder
befindet. Wenn die Starttaste auf ON gestellt
wird, wird die 12-Volt-Batterie-Sparfunktion
deaktiviert. Wenn eine der folgenden Handlungen ausge-
führt wird, wird die 12-Volt-Batterie-Sparfunk-
tion einmal abgebrochen und dann erneut aktiviert. Sämtliche Leuchten werden 20
Minuten nach dem erneuten Aktivieren der
12-Volt-Batterie-Sparfunktion automatisch ausgeschaltet:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.661)
1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen Sie ihn los, um die Licht-
hupe einmal zu betätigen.
Sie können die Lichthupe sowohl bei einge-
schalteten als auch bei ausgeschalteten
Scheinwerfern betätigen.
Dieses System ermöglicht es, die
Scheinwerfer für 30 Sekunden einzu-
schalten, wenn die Starttaste ausge-
schaltet ist.
Ziehen Sie den Hebel zu sich heran
und lassen Sie ihn los, während der
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Lassen Sie die Leuchten bei ausgeschal-
tetem Hybridsystem nicht länger als nötig eingeschaltet.
Einschalten der Fernlicht-
scheinwerfer
Follow-Me-Home-System

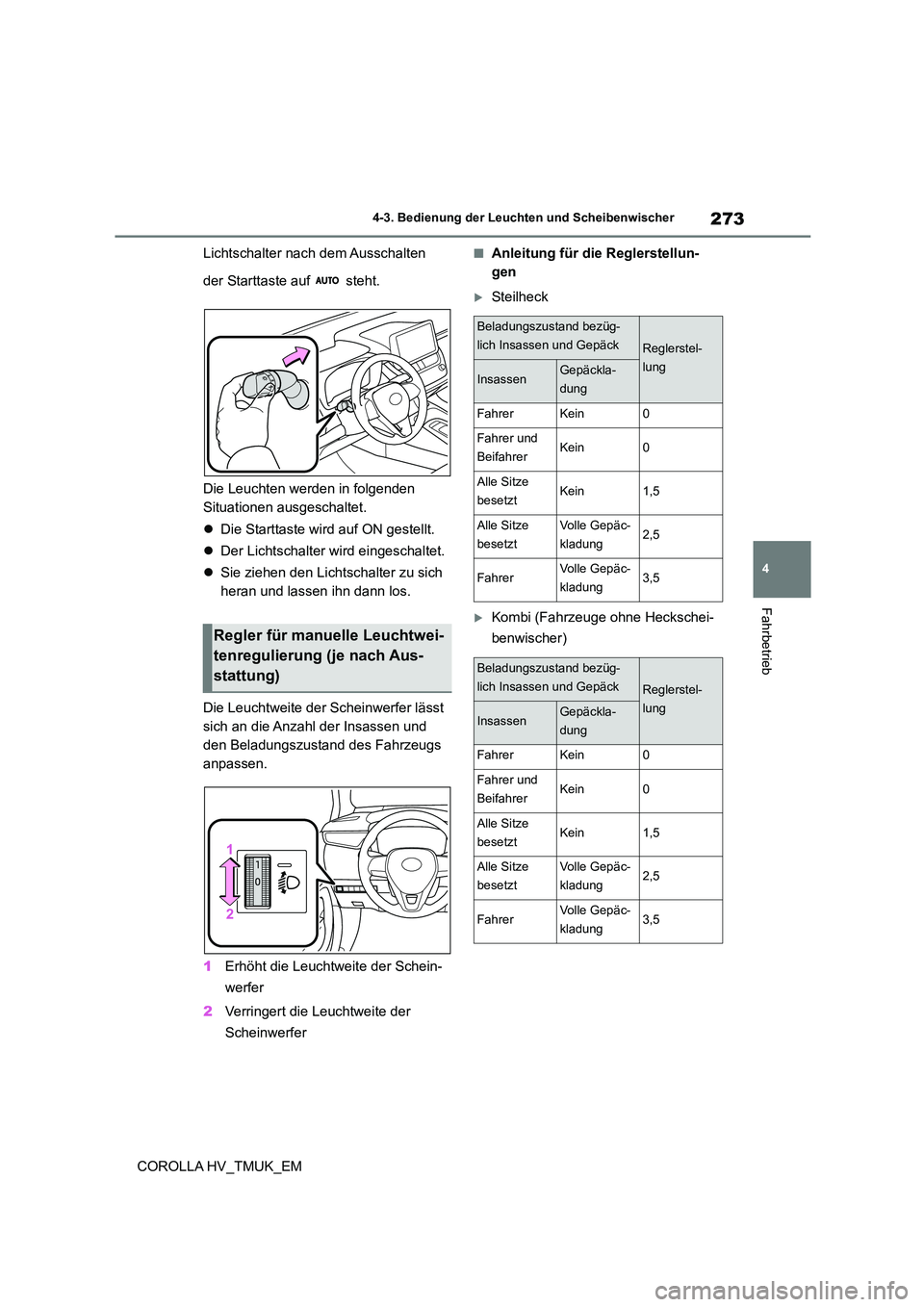

273
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM
Lichtschalter nach dem Ausschalten
der Starttaste auf steht.
Die Leuchten werden in folgenden
Situationen ausgeschaltet.
 Die Starttaste wird auf ON gestellt.
 Der Lichtschalter wird eingeschaltet.
 Sie ziehen den Lichtschalter zu sich
heran und lassen ihn dann los.
Die Leuchtweite der Scheinwerfer lässt
sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs
anpassen.
1 Erhöht die Leuchtweite der Schein-
werfer
2 Verringert die Leuchtweite der
Scheinwerfer
■Anleitung für die Reglerstellun-
gen
Steilheck
Kombi (Fahrzeuge ohne Heckschei-
benwischer)Regler für manuelle Leuchtwei-
tenregulierung (je nach Aus-
stattung)
Beladungszustand bezüg-
lich Insassen und GepäckReglerstel-
lungInsassenGepäckla-
dung
FahrerKein0
Fahrer und
BeifahrerKein0
Alle Sitze
besetztKein1,5
Alle Sitze
besetzt
Volle Gepäc-
kladung2,5
FahrerVolle Gepäc-
kladung3,5
Beladungszustand bezüg-
lich Insassen und GepäckReglerstel-
lungInsassenGepäckla-
dung
FahrerKein0
Fahrer und
BeifahrerKein0
Alle Sitze
besetztKein1,5
Alle Sitze
besetzt
Volle Gepäc-
kladung2,5
FahrerVolle Gepäc-
kladung3,5

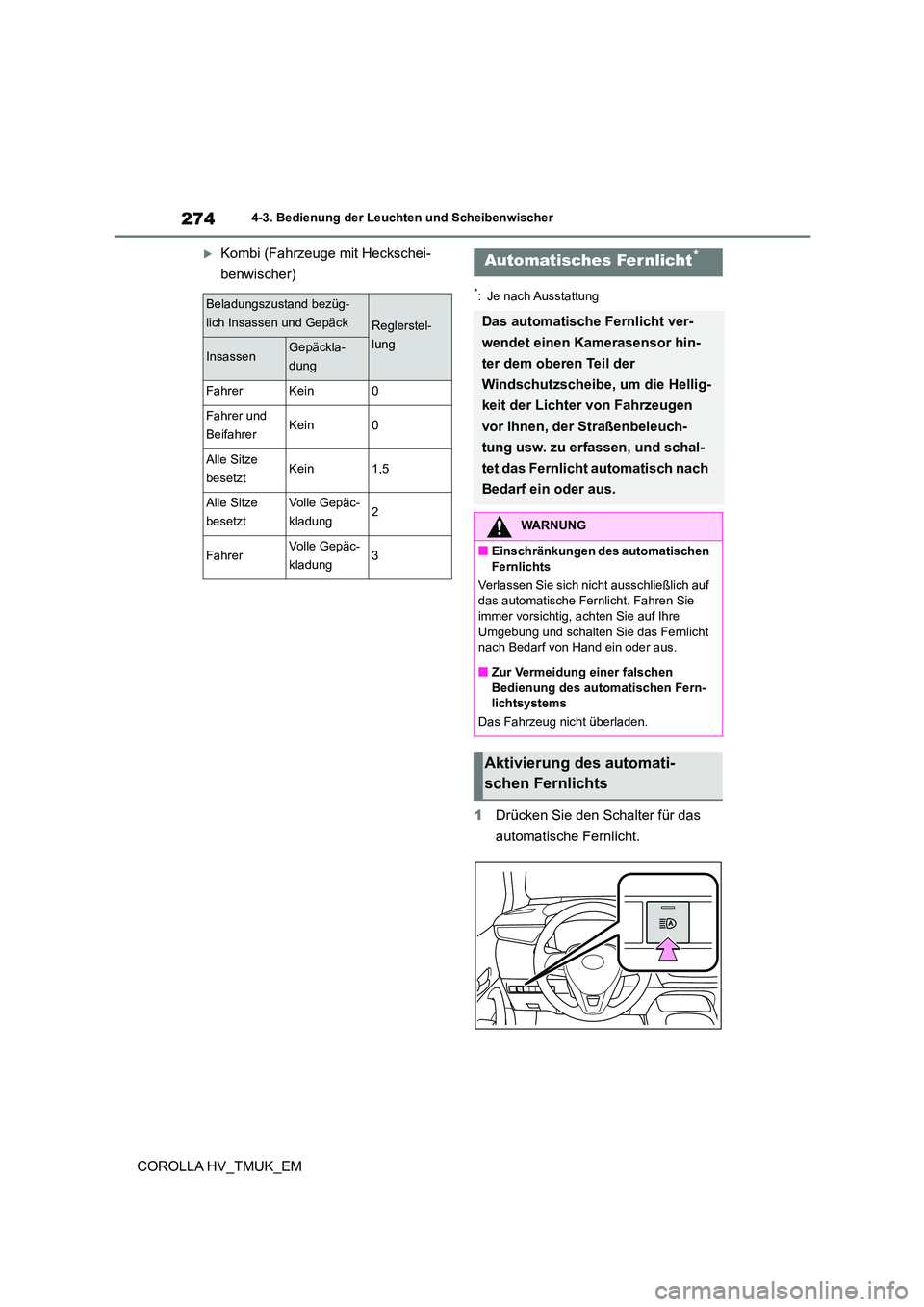

2744-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
Kombi (Fahrzeuge mit Heckschei-
benwischer)
*: Je nach Ausstattung
1 Drücken Sie den Schalter für das
automatische Fernlicht.
Beladungszustand bezüg-
lich Insassen und GepäckReglerstel-
lungInsassenGepäckla-
dung
FahrerKein0
Fahrer und
BeifahrerKein0
Alle Sitze
besetztKein1,5
Alle Sitze
besetzt
Volle Gepäc-
kladung2
FahrerVolle Gepäc-
kladung3
Automatisches Fer nlicht*
Das automatische Fernlicht ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und schal-
tet das Fernlicht automatisch nach
Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen Fernlichts
Verlassen Sie sich ni cht ausschließlich auf
das automatische Fernlicht. Fahren Sie
immer vorsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen
Bedienung des automatischen Fern- lichtsystems
Das Fahrzeug nicht überladen.
Aktivierung des automati-
schen Fernlichts

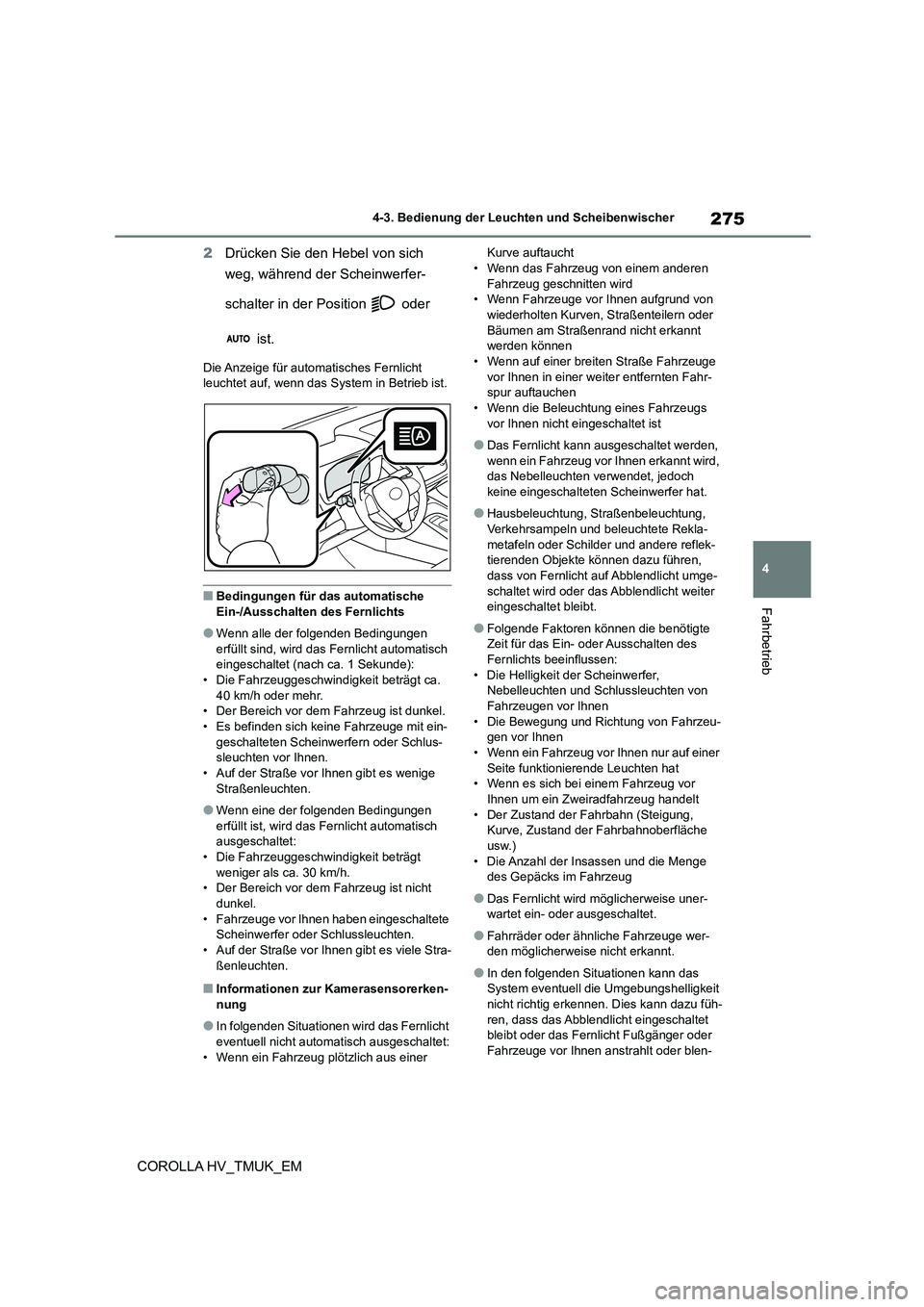

275
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
Die Anzeige für automatisches Fernlicht
leuchtet auf, wenn das System in Betrieb ist.
■Bedingungen für das automatische
Ein-/Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen
erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt ca.
40 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus- sleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige
Straßenleuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 30 km/h. • Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Stra-
ßenleuchten.
■Informationen zur Kamerasensorerken- nung
●In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschaltet:
• Wenn ein Fahrzeug plötzlich aus einer
Kurve auftaucht • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand nicht erkannt
werden können • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen in einer weiter entfernten Fahr-
spur auftauchen • Wenn die Beleuchtung eines Fahrzeugs
vor Ihnen nicht eingeschaltet ist
●Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, jedoch
keine eingeschalteten Scheinwerfer hat.
●Hausbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Rekla- metafeln oder Schilder und andere reflek-
tierenden Objekte können dazu führen,
dass von Fernlicht auf Abblendlicht umge- schaltet wird oder das Abblendlicht weiter
eingeschaltet bleibt.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen: • Die Helligkeit der Scheinwerfer,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-
gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung,
Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht wird möglicherweise uner-
wartet ein- oder ausgeschaltet.
●Fahrräder oder ähnliche Fahrzeuge wer-
den möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit
nicht richtig erkennen. Dies kann dazu füh- ren, dass das Abblendlicht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder
Fahrzeuge vor Ihnen anstrahlt oder blen-

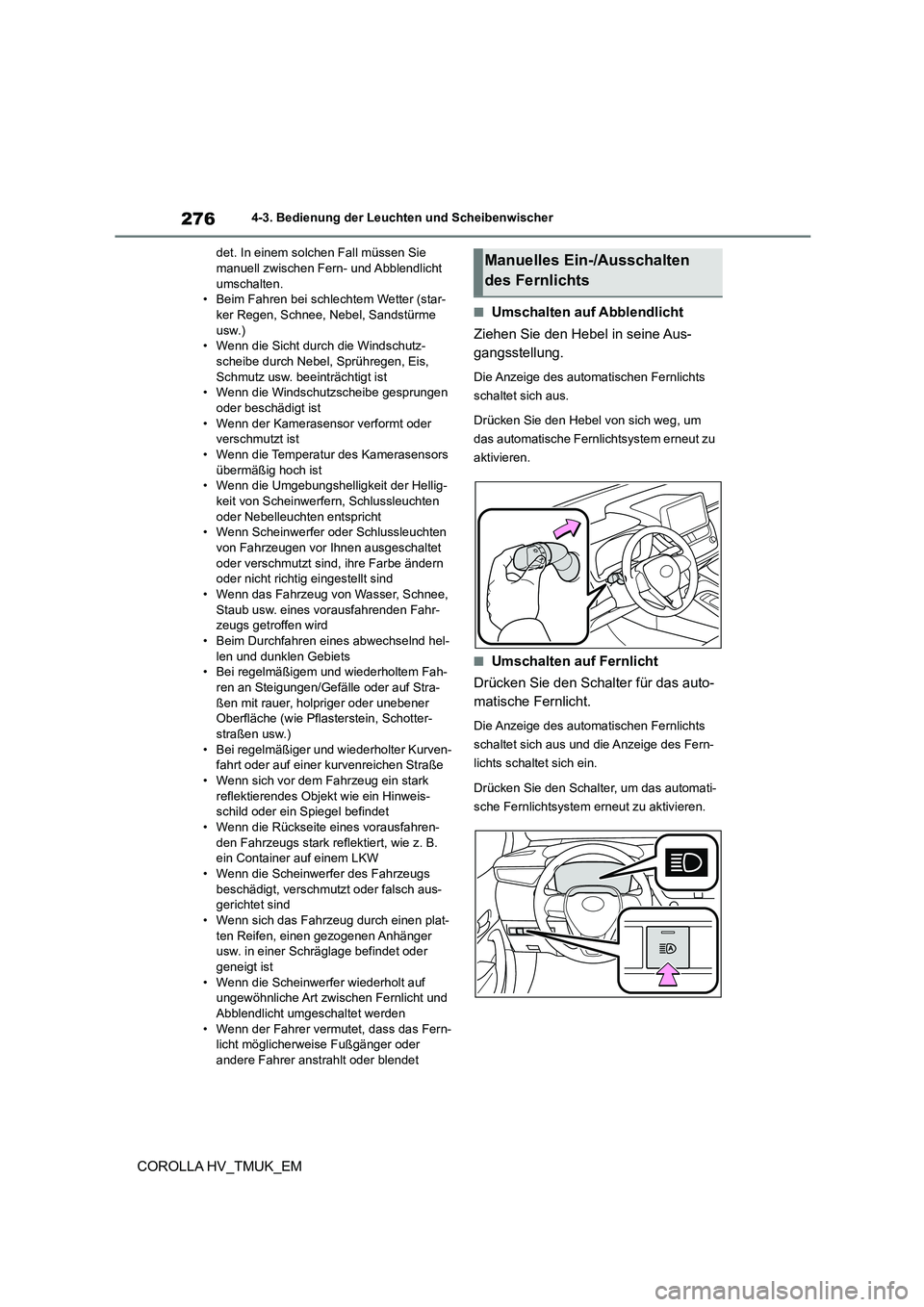

2764-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
det. In einem solchen Fall müssen Sie manuell zwischen Fern - und Abblendlicht
umschalten.
• Beim Fahren bei schl echtem Wetter (star- ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Windschutz- scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist
• Wenn die Windschutzscheibe gesprungen oder beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors übermäßig hoch ist
• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfern, Schlussleuchten oder Nebelleuchten entspricht
• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern
oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets
• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener
Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B.
ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-
gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder
geneigt ist • Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und
Abblendlicht umgeschaltet werden • Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder
andere Fahrer anstrahlt oder blendet
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die Anzeige des automatischen Fernlichts
schaltet sich aus.
Drücken Sie den Hebel von sich weg, um
das automatische Fernlichtsystem erneut zu
aktivieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das auto-
matische Fernlicht.
Die Anzeige des automatischen Fernlichts
schaltet sich aus und die Anzeige des Fern-
lichts schaltet sich ein.
Drücken Sie den Schalter, um das automati-
sche Fernlichtsystem erneut zu aktivieren.
Manuelles Ein-/Ausschalten
des Fernlichts

277
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
 Passt die Helligkeit und den ausge-
leuchteten Bereich des Fernlichts
anhand der Fahrzeuggeschwindig-
keit an.
 Passt die Intensität des Fernlichts
während Kurvenfahrten an, sodass
der Bereich in die Richtung, in die
sich das Fahrzeug in der Kurve
bewegt, heller ausgeleuchtet wird
als andere Bereiche.
 Betätigt das Fernlicht mit Blend-
schutz so, dass der Bereich um das
Fahrzeug vor Ihnen zum Teil dunkel
bleibt, während alle anderen Berei-
che weiterhin vom Fernlicht ausge-
leuchtet werden.
Das Fernlicht mit Blend schutz hilft die Sicht
nach vorn zu optimieren und reduziert
gleichzeitig den Blendeffekt, dem Fahrer in
Fahrzeugen vor Ihnen ausgesetzt sind.
 Passt die Projektionsstrecke des
Abblendlichts anhand des Abstands
zu einem vorausfahrenden Fahr-
zeug an.
1 Drücken Sie den Schalter für das
adaptive Fernlichtsystem.
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
AHS (Adaptives Fernlicht-
system)*
Das adaptive Fernlichtsystem ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und steuert
die Verteilung des Scheinwerfer-
lichts automatisch nach Bedarf.
WARNUNG
■Einschränkungen des adaptiven
Fernlichtsystems
Verlassen Sie sich nicht ausschließlich auf
das adaptive Fernlichtsystem. Fahren Sie immer vorsichtig, achten Sie auf Ihre
Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des adaptiven Fernlicht-
systems
Das Fahrzeug nicht überladen.
Systemfunktionen
Aktivieren des adaptiven Fern-
lichtsystems

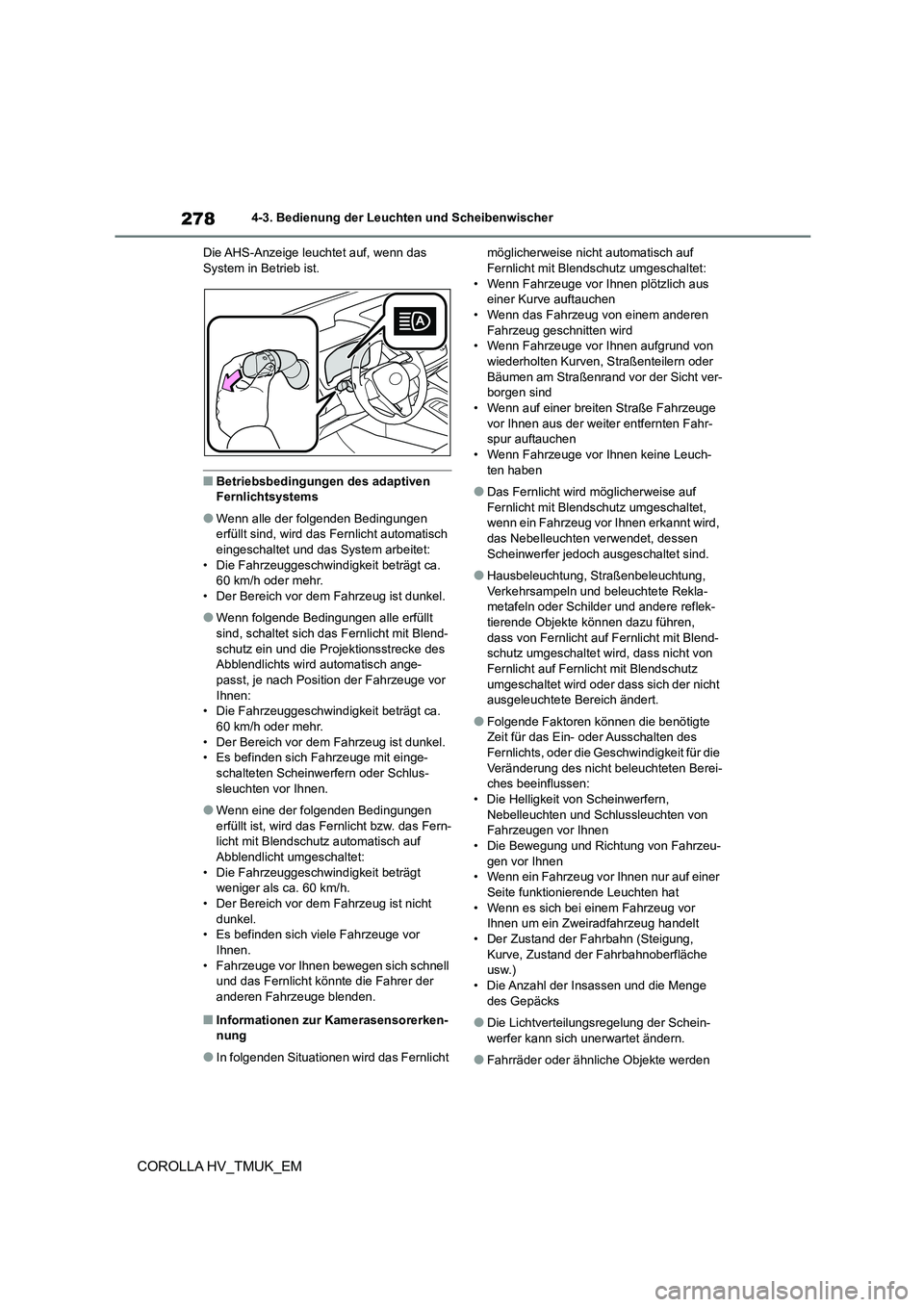

2784-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
Die AHS-Anzeige leuchtet auf, wenn das System in Betrieb ist.
■Betriebsbedingungen des adaptiven Fernlichtsystems
●Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet und das System arbeitet:
• Die Fahrzeuggeschwindigkeit beträgt ca. 60 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel.
●Wenn folgende Bedingungen alle erfüllt
sind, schaltet sich das Fernlicht mit Blend-
schutz ein und die Pr ojektionsstrecke des Abblendlichts wird automatisch ange-
passt, je nach Position der Fahrzeuge vor
Ihnen: • Die Fahrzeuggeschwindigkeit beträgt ca.
60 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel. • Es befinden sich Fahrzeuge mit einge-
schalteten Scheinwerfern oder Schlus-
sleuchten vor Ihnen.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht bzw. das Fern- licht mit Blendschutz automatisch auf
Abblendlicht umgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 60 km/h.
• Der Bereich vor dem Fahrzeug ist nicht
dunkel. • Es befinden sich viele Fahrzeuge vor
Ihnen.
• Fahrzeuge vor Ihnen bewegen sich schnell und das Fernlicht könnte die Fahrer der
anderen Fahrzeuge blenden.
■Informationen zur Kamerasensorerken-
nung
●In folgenden Situationen wird das Fernlicht
möglicherweise nicht automatisch auf Fernlicht mit Blendschutz umgeschaltet:
• Wenn Fahrzeuge vor Ihnen plötzlich aus
einer Kurve auftauchen • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand vor der Sicht ver-
borgen sind • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen aus der weiter entfernten Fahr-
spur auftauchen
• Wenn Fahrzeuge vor Ihnen keine Leuch- ten haben
●Das Fernlicht wird möglicherweise auf Fernlicht mit Blendschutz umgeschaltet,
wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, dessen Scheinwerfer jedoch ausgeschaltet sind.
●Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Rekla-
metafeln oder Schilder und andere reflek-
tierende Objekte können dazu führen, dass von Fernlicht auf Fernlicht mit Blend-
schutz umgeschaltet wird, dass nicht von
Fernlicht auf Fernlicht mit Blendschutz umgeschaltet wird oder dass sich der nicht
ausgeleuchtete Bereich ändert.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts, oder die Geschwindigkeit für die Veränderung des nicht beleuchteten Berei-
ches beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und Richtung von Fahrzeu- gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer
Seite funktionierende Leuchten hat • Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt
• Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
●Die Lichtverteilungsregelung der Schein-werfer kann sich unerwartet ändern.
●Fahrräder oder ähnliche Objekte werden
