2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

415
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

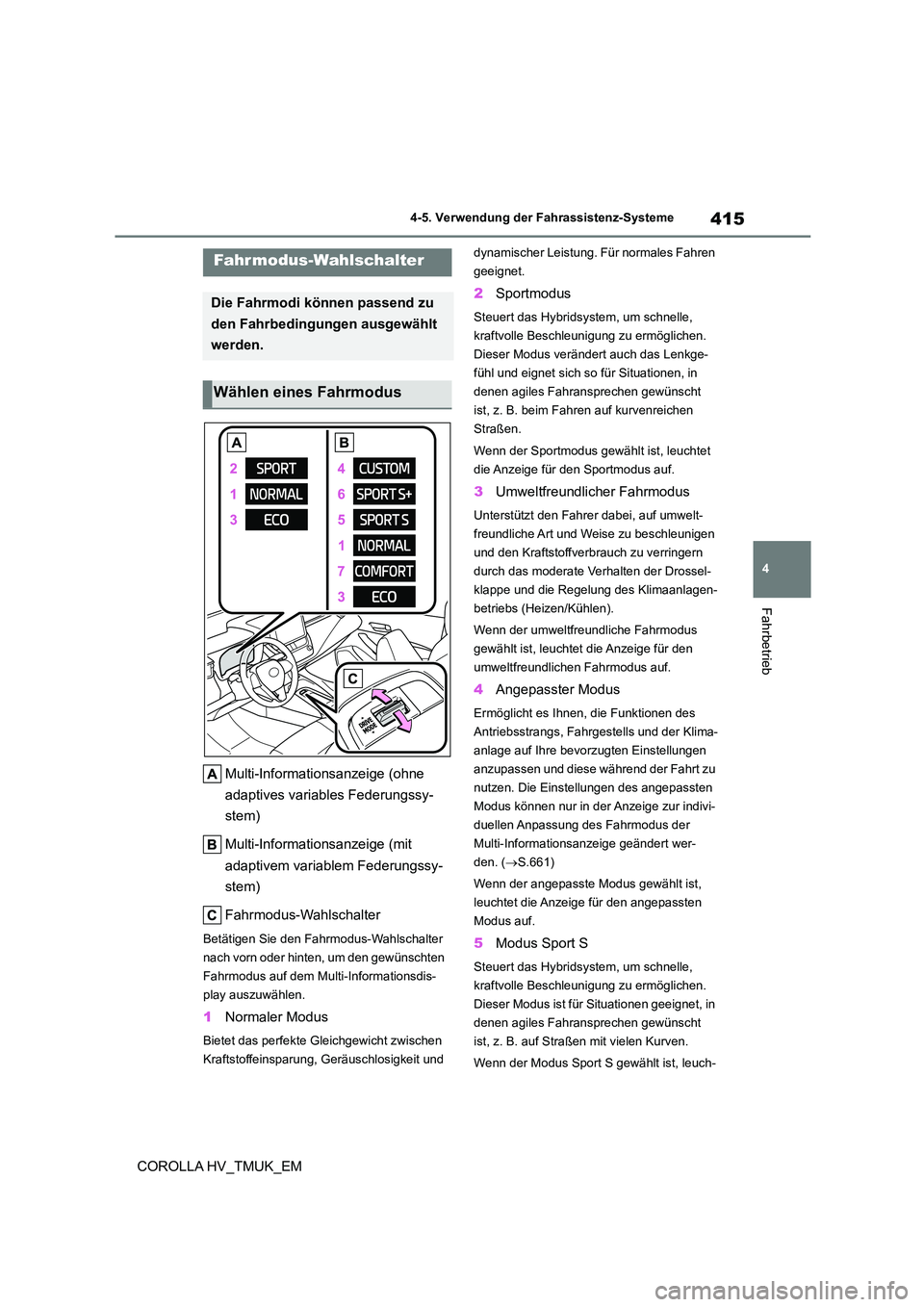

Multi-Informationsanzeige (ohne
adaptives variables Federungssy-
stem)
Multi-Informationsanzeige (mit
adaptivem variablem Federungssy-
stem)
Fahrmodus-Wahlschalter
Betätigen Sie den Fahrmodus-Wahlschalter
nach vorn oder hinten, um den gewünschten
Fahrmodus auf dem Multi-Informationsdis-
play auszuwählen.
1 Normaler Modus
Bietet das perfekte Gleichgewicht zwischen
Kraftstoffeinsparung, Geräuschlosigkeit und
dynamischer Leistung. Für normales Fahren
geeignet.
2 Sportmodus
Steuert das Hybridsystem, um schnelle,
kraftvolle Beschleunigung zu ermöglichen.
Dieser Modus verändert auch das Lenkge-
fühl und eignet sich so für Situationen, in
denen agiles Fahransprechen gewünscht
ist, z. B. beim Fahren auf kurvenreichen
Straßen.
Wenn der Sportmodus gewählt ist, leuchtet
die Anzeige für den Sportmodus auf.
3 Umweltfreundlicher Fahrmodus
Unterstützt den Fahrer dabei, auf umwelt-
freundliche Art und Weise zu beschleunigen
und den Kraftstoffverbrauch zu verringern
durch das moderate Verhalten der Drossel-
klappe und die Regelung des Klimaanlagen-
betriebs (Heizen/Kühlen).
Wenn der umweltfreundliche Fahrmodus
gewählt ist, leuchtet die Anzeige für den
umweltfreundlichen Fahrmodus auf.
4 Angepasster Modus
Ermöglicht es Ihnen, die Funktionen des
Antriebsstrangs, Fahrges tells und der Klima-
anlage auf Ihre bevorzugten Einstellungen
anzupassen und diese während der Fahrt zu
nutzen. Die Einstellungen des angepassten
Modus können nur in der Anzeige zur indivi-
duellen Anpassung des Fahrmodus der
Multi-Informationsanzeige geändert wer-
den. ( S.661)
Wenn der angepasste Modus gewählt ist,
leuchtet die Anzeige für den angepassten
Modus auf.
5 Modus Sport S
Steuert das Hybridsystem, um schnelle,
kraftvolle Beschleunigung zu ermöglichen.
Dieser Modus ist für Situationen geeignet, in
denen agiles Fahransprechen gewünscht
ist, z. B. auf Straßen mit vielen Kurven.
Wenn der Modus Sport S gewählt ist, leuch-
Fahr modus-Wahlschalter
Die Fahrmodi können passend zu
den Fahrbedingungen ausgewählt
werden.
Wählen eines Fahrmodus

4164-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM

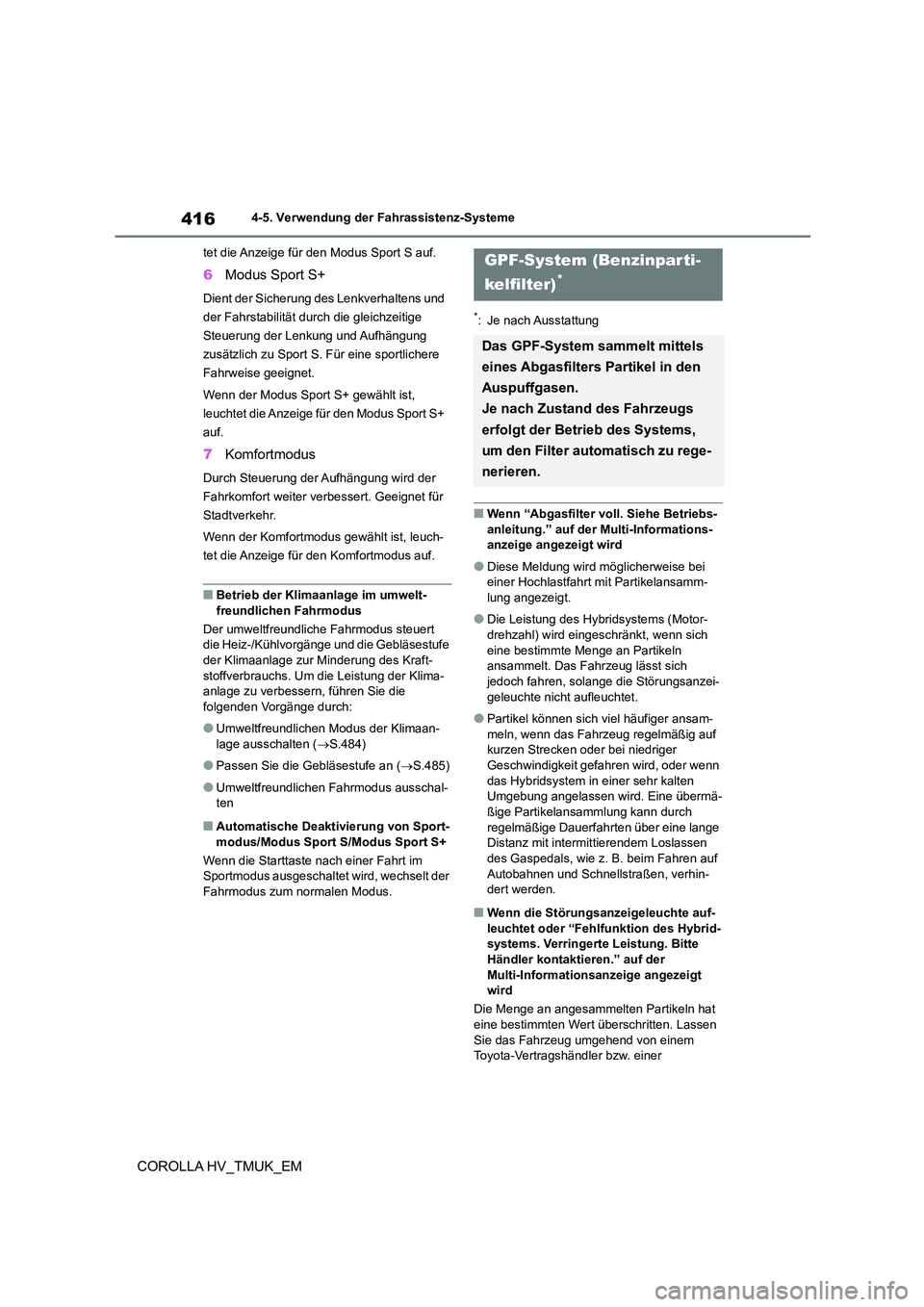

tet die Anzeige für den Modus Sport S auf.
6Modus Sport S+
Dient der Sicherung des Lenkverhaltens und
der Fahrstabilität durch die gleichzeitige
Steuerung der Lenkung und Aufhängung
zusätzlich zu Sport S. Für eine sportlichere
Fahrweise geeignet.
Wenn der Modus Sport S+ gewählt ist,
leuchtet die Anzeige für den Modus Sport S+
auf.
7 Komfortmodus
Durch Steuerung der Aufhängung wird der
Fahrkomfort weiter verbessert. Geeignet für
Stadtverkehr.
Wenn der Komfortmodus gewählt ist, leuch-
tet die Anzeige für den Komfortmodus auf.
■Betrieb der Klimaanlage im umwelt-
freundlichen Fahrmodus
Der umweltfreundliche Fahrmodus steuert die Heiz-/Kühlvorgänge und die Gebläsestufe
der Klimaanlage zur Minderung des Kraft-
stoffverbrauchs. Um die Leistung der Klima- anlage zu verbessern, führen Sie die
folgenden Vorgänge durch:
●Umweltfreundlichen Modus der Klimaan-
lage ausschalten ( S.484)
●Passen Sie die Gebläsestufe an (S.485)
●Umweltfreundlichen Fahrmodus ausschal- ten
■Automatische Deaktivierung von Sport-
modus/Modus Sport S/Modus Sport S+
Wenn die Starttaste nach einer Fahrt im
Sportmodus ausgeschaltet wird, wechselt der Fahrmodus zum normalen Modus.
*: Je nach Ausstattung
■Wenn “Abgasfilter voll. Siehe Betriebs-anleitung.” auf der Multi-Informations-
anzeige angezeigt wird
●Diese Meldung wird möglicherweise bei
einer Hochlastfahrt mit Partikelansamm-
lung angezeigt.
●Die Leistung des Hybridsystems (Motor-
drehzahl) wird eingeschränkt, wenn sich eine bestimmte Menge an Partikeln
ansammelt. Das Fahrzeug lässt sich
jedoch fahren, solange die Störungsanzei- geleuchte nicht aufleuchtet.
●Partikel können sich viel häufiger ansam-meln, wenn das Fahrzeug regelmäßig auf
kurzen Strecken oder bei niedriger
Geschwindigkeit gefahren wird, oder wenn das Hybridsystem in einer sehr kalten
Umgebung angelassen wird. Eine übermä-
ßige Partikelansammlung kann durch
regelmäßige Dauerfahrten über eine lange Distanz mit interm ittierendem Loslassen
des Gaspedals, wie z. B. beim Fahren auf
Autobahnen und Schnellstraßen, verhin- dert werden.
■Wenn die Störungsanzeigeleuchte auf-
leuchtet oder “Fehlfunktion des Hybrid-
systems. Verringerte Leistung. Bitte Händler kontaktieren.” auf der
Multi-Information sanzeige angezeigt
wird
Die Menge an angesammelten Partikeln hat eine bestimmten Wert überschritten. Lassen
Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer
GPF-System (Benzinparti-
kelfilter)*
Das GPF-System sammelt mittels
eines Abgasfilters Partikel in den
Auspuffgasen.
Je nach Zustand des Fahrzeugs
erfolgt der Betrieb des Systems,
um den Filter automatisch zu rege-
nerieren.

417
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

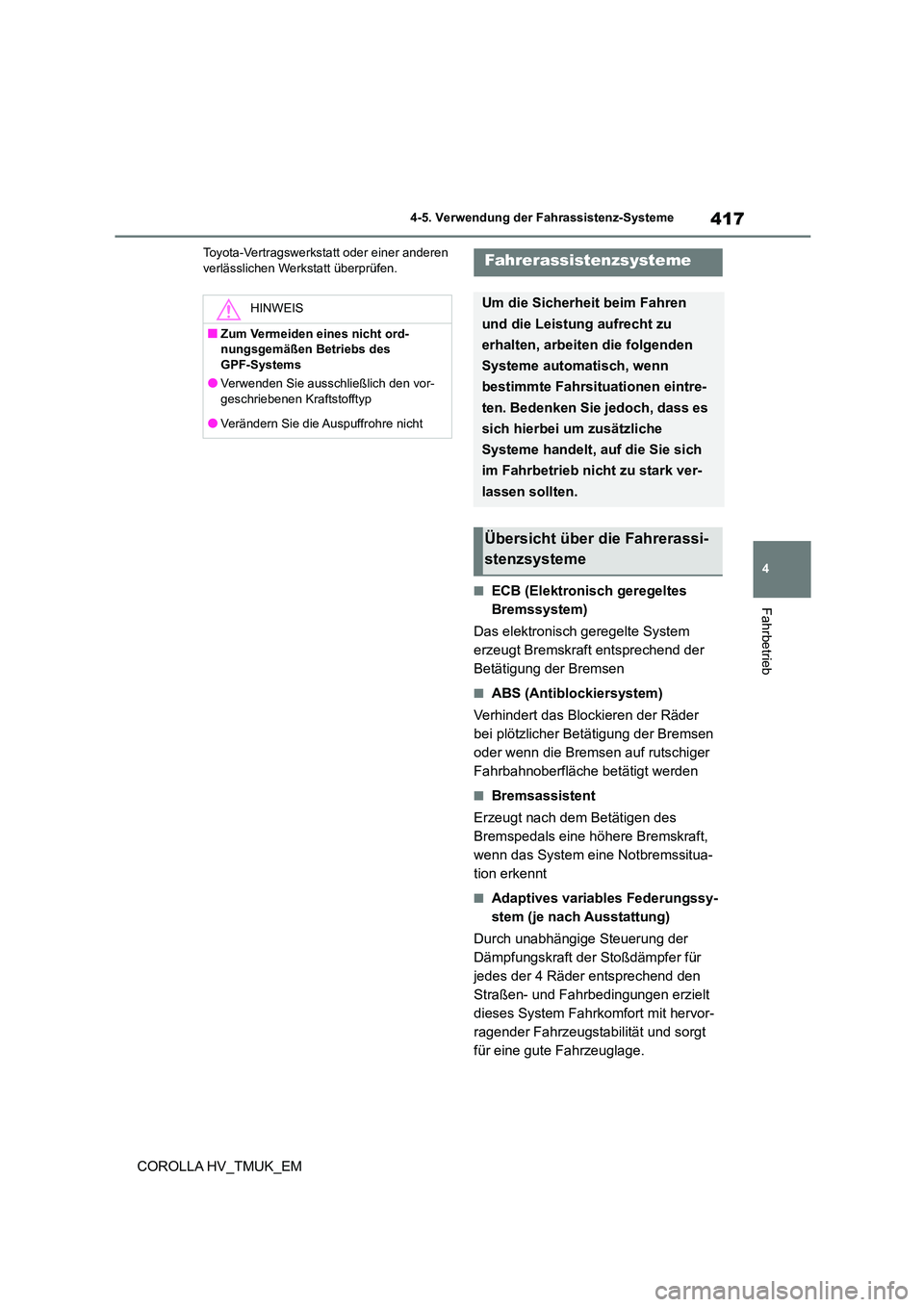

Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■ECB (Elektronisch geregeltes
Bremssystem)
Das elektronisch geregelte System
erzeugt Bremskraft entsprechend der
Betätigung der Bremsen
■ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder
bei plötzlicher Betätigung der Bremsen
oder wenn die Bremsen auf rutschiger
Fahrbahnoberfläche betätigt werden
■Bremsassistent
Erzeugt nach dem Betätigen des
Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssitua-
tion erkennt
■Adaptives variables Federungssy-
stem (je nach Ausstattung)
Durch unabhängige Steuerung der
Dämpfungskraft der Stoßdämpfer für
jedes der 4 Räder entsprechend den
Straßen- und Fahrbedingungen erzielt
dieses System Fahrkomfort mit hervor-
ragender Fahrzeugstabilität und sorgt
für eine gute Fahrzeuglage.
HINWEIS
■Zum Vermeiden eines nicht ord-
nungsgemäßen Betriebs des
GPF-Systems
●Verwenden Sie ausschließlich den vor- geschriebenen Kraftstofftyp
●Verändern Sie die Auspuffrohre nicht
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren
und die Leistung aufrecht zu
erhalten, arbeiten die folgenden
Systeme automatisch, wenn
bestimmte Fahrsituationen eintre-
ten. Bedenken Sie jedoch, dass es
sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich
im Fahrbetrieb nicht zu stark ver-
lassen sollten.
Übersicht über die Fahrerassi-
stenzsysteme

4184-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM

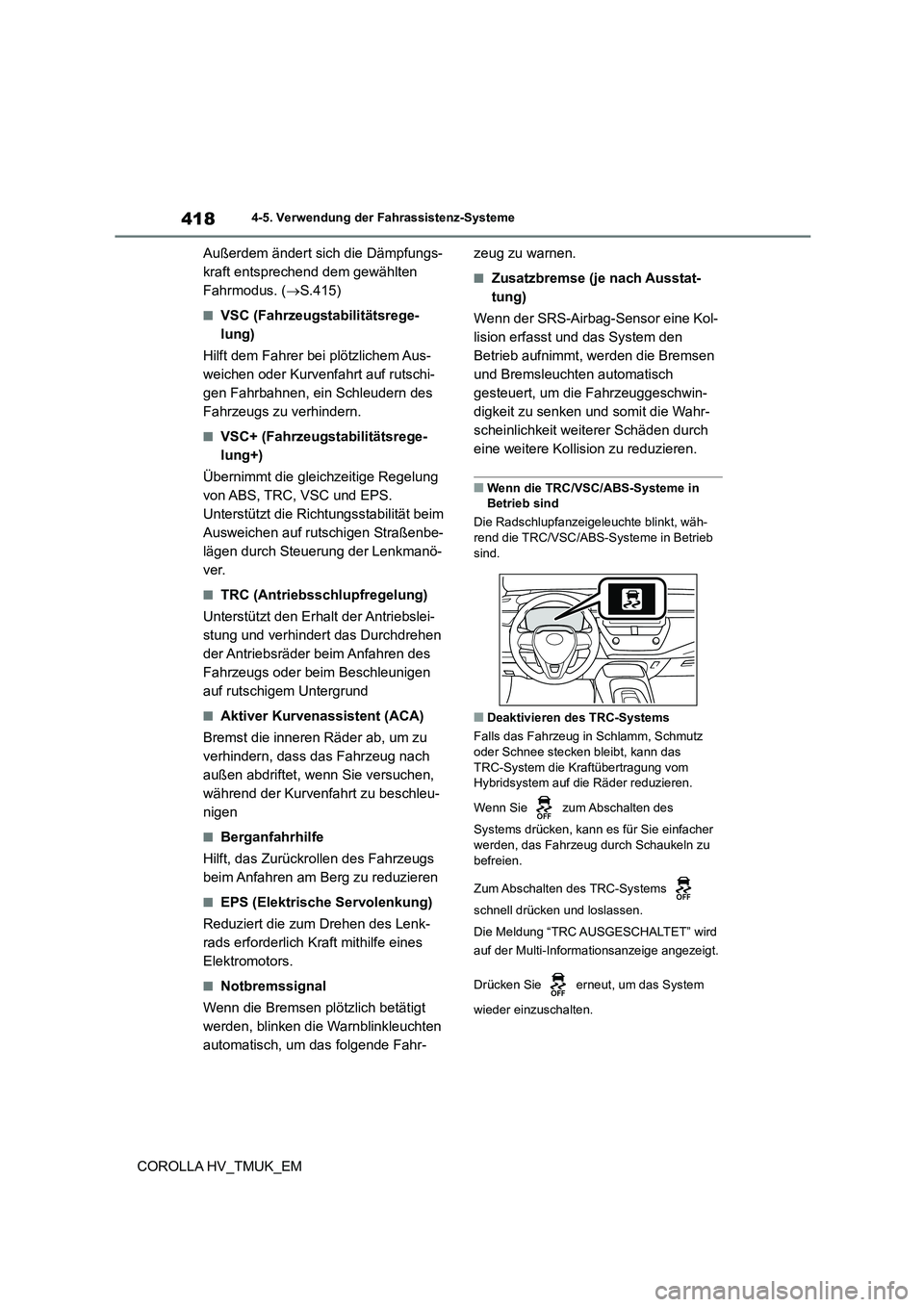

Außerdem ändert sich die Dämpfungs-
kraft entsprechend dem gewählten
Fahrmodus. ( S.415)
■VSC (Fahrzeugstabilitätsrege-
lung)
Hilft dem Fahrer bei plötzlichem Aus-
weichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, ein Schleudern des
Fahrzeugs zu verhindern.
■VSC+ (Fahrzeugstabilitätsrege-
lung+)
Übernimmt die gleichzeitige Regelung
von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität beim
Ausweichen auf rutschigen Straßenbe-
lägen durch Steuerung der Lenkmanö-
ver.
■TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebslei-
stung und verhindert das Durchdrehen
der Antriebsräder beim Anfahren des
Fahrzeugs oder beim Beschleunigen
auf rutschigem Untergrund
■Aktiver Kurvenassistent (ACA)
Bremst die inneren Räder ab, um zu
verhindern, dass das Fahrzeug nach
außen abdriftet, wenn Sie versuchen,
während der Kurvenfahrt zu beschleu-
nigen
■Berganfahrhilfe
Hilft, das Zurückrollen des Fahrzeugs
beim Anfahren am Berg zu reduzieren
■EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenk-
rads erforderlich Kraft mithilfe eines
Elektromotors.
■Notbremssignal
Wenn die Bremsen plötzlich betätigt
werden, blinken die Warnblinkleuchten
automatisch, um das folgende Fahr-
zeug zu warnen.
■Zusatzbremse (je nach Ausstat-
tung)
Wenn der SRS-Airbag-Sensor eine Kol-
lision erfasst und das System den
Betrieb aufnimmt, werden die Bremsen
und Bremsleuchten automatisch
gesteuert, um die Fahrzeuggeschwin-
digkeit zu senken und somit die Wahr-
scheinlichkeit weiterer Schäden durch
eine weitere Kollision zu reduzieren.
■Wenn die TRC/VSC/ABS-Systeme in
Betrieb sind
Die Radschlupfanzeigeleuchte blinkt, wäh- rend die TRC/VSC/ABS-Systeme in Betrieb
sind.
■Deaktivieren des TRC-Systems
Falls das Fahrzeug in Schlamm, Schmutz
oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Hybridsystem auf die Räder reduzieren.
Wenn Sie zum Abschalten des
Systems drücken, kann es für Sie einfacher
werden, das Fahrzeug durch Schaukeln zu
befreien.
Zum Abschalten des TRC-Systems
schnell drücken und loslassen.
Die Meldung “TRC AUSGESCHALTET” wird
auf der Multi-Informationsanzeige angezeigt.
Drücken Sie erneut, um das System
wieder einzuschalten.

419
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

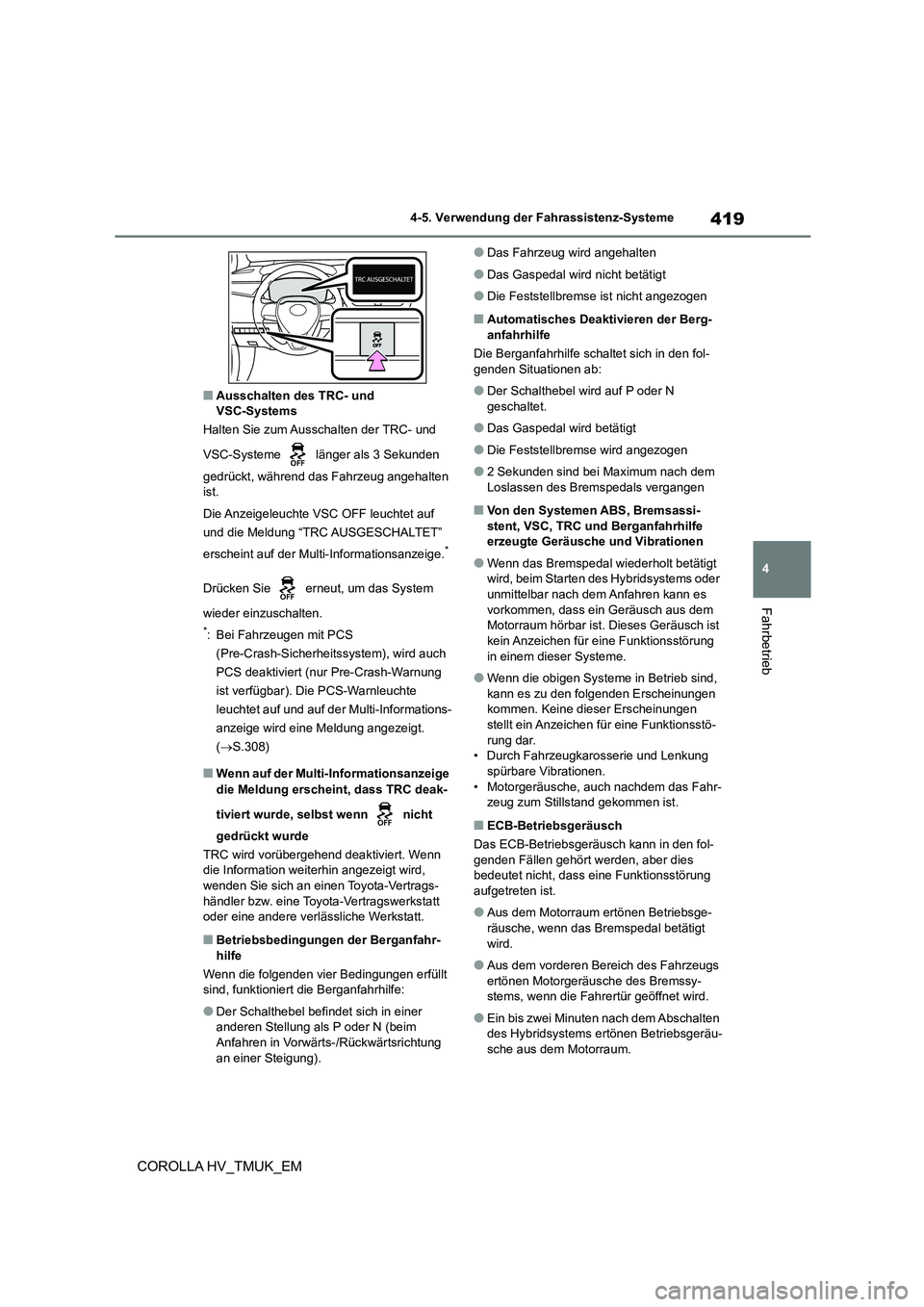

■Ausschalten des TRC- und VSC-Systems
Halten Sie zum Ausschalten der TRC- und
VSC-Systeme länger als 3 Sekunden
gedrückt, während das Fahrzeug angehalten ist.
Die Anzeigeleuchte VSC OFF leuchtet auf
und die Meldung “TRC AUSGESCHALTET”
erscheint auf der Multi-Informationsanzeige.*
Drücken Sie erneut, um das System
wieder einzuschalten.
*: Bei Fahrzeugen mit PCS
(Pre-Crash-Sicherheitssystem), wird auch
PCS deaktiviert (nur Pre-Crash-Warnung
ist verfügbar). Die PCS-Warnleuchte
leuchtet auf und auf der Multi-Informations-
anzeige wird eine Meldung angezeigt.
( S.308)
■Wenn auf der Multi-Informationsanzeige
die Meldung erscheint, dass TRC deak-
tiviert wurde, selbst wenn nicht
gedrückt wurde
TRC wird vorübergehend deaktiviert. Wenn
die Information weiterhin angezeigt wird,
wenden Sie sich an einen Toyota-Vertrags- händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
■Betriebsbedingungen der Berganfahr-
hilfe
Wenn die folgenden vier Bedingungen erfüllt sind, funktioniert die Berganfahrhilfe:
●Der Schalthebel befindet sich in einer anderen Stellung als P oder N (beim
Anfahren in Vorwärts-/Rückwärtsrichtung
an einer Steigung).
●Das Fahrzeug wird angehalten
●Das Gaspedal wird nicht betätigt
●Die Feststellbremse ist nicht angezogen
■Automatisches Deaktivieren der Berg-
anfahrhilfe
Die Berganfahrhilfe schaltet sich in den fol-
genden Situationen ab:
●Der Schalthebel wird auf P oder N
geschaltet.
●Das Gaspedal wird betätigt
●Die Feststellbremse wird angezogen
●2 Sekunden sind bei Maximum nach dem
Loslassen des Bremspedals vergangen
■Von den Systemen ABS, Bremsassi- stent, VSC, TRC und Berganfahrhilfe
erzeugte Geräusche und Vibrationen
●Wenn das Bremspedal wiederholt betätigt
wird, beim Starten des Hybridsystems oder
unmittelbar nach dem Anfahren kann es vorkommen, dass ein Geräusch aus dem
Motorraum hörbar ist. Dieses Geräusch ist
kein Anzeichen für eine Funktionsstörung in einem dieser Systeme.
●Wenn die obigen Systeme in Betrieb sind, kann es zu den folgenden Erscheinungen
kommen. Keine dieser Erscheinungen
stellt ein Anzeichen für eine Funktionsstö- rung dar.
• Durch Fahrzeugkarosserie und Lenkung
spürbare Vibrationen. • Motorgeräusche, auch nachdem das Fahr-
zeug zum Stillstand gekommen ist.
■ECB-Betriebsgeräusch
Das ECB-Betriebsgeräusch kann in den fol-
genden Fällen gehört werden, aber dies bedeutet nicht, dass eine Funktionsstörung
aufgetreten ist.
●Aus dem Motorraum ertönen Betriebsge-
räusche, wenn das Bremspedal betätigt
wird.
●Aus dem vorderen Bereich des Fahrzeugs
ertönen Motorgeräusche des Bremssy- stems, wenn die Fahrertür geöffnet wird.
●Ein bis zwei Minuten nach dem Abschalten des Hybridsystems ertönen Betriebsgeräu-
sche aus dem Motorraum.

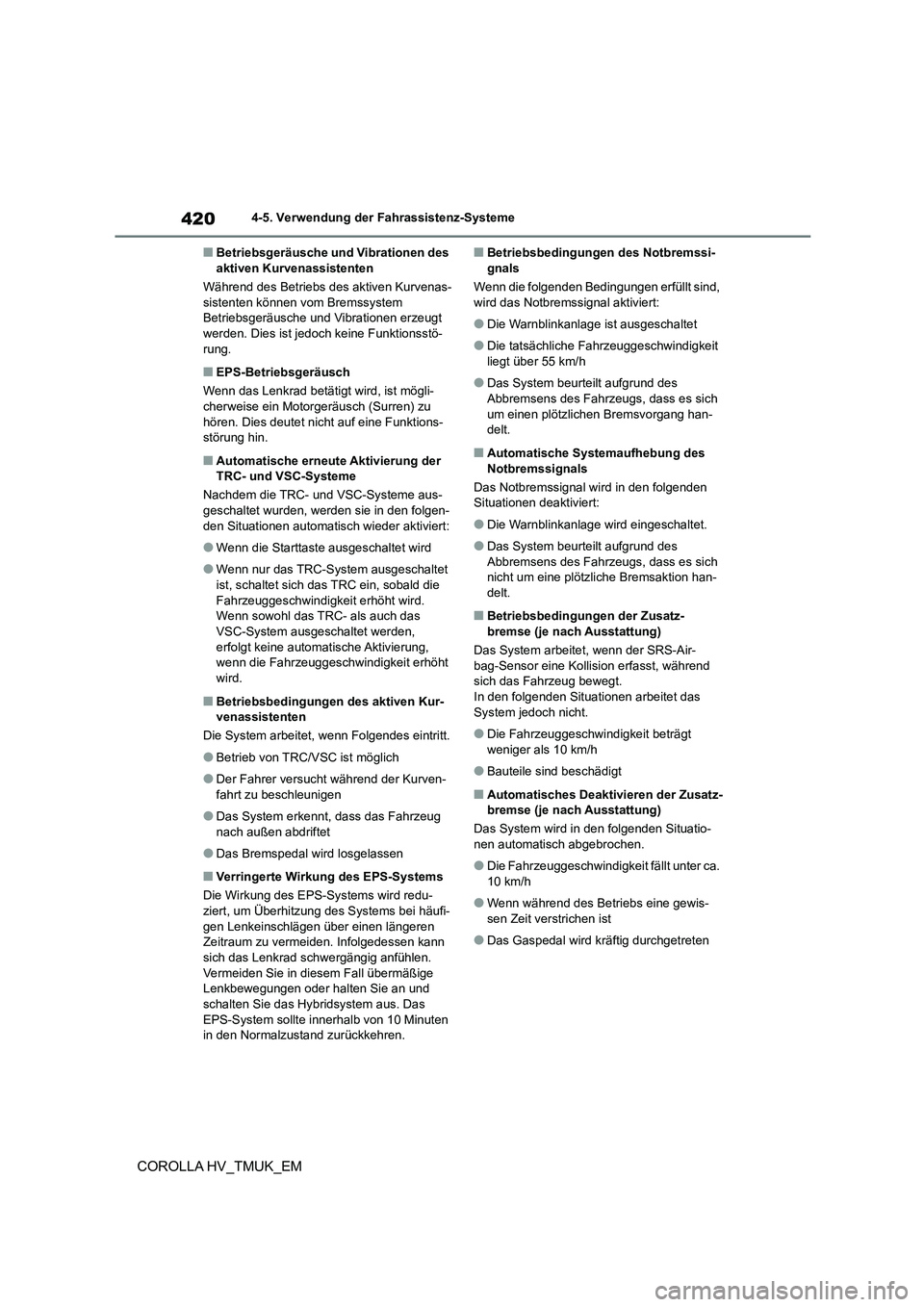

4204-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
■Betriebsgeräusche und Vibrationen des aktiven Kurvenassistenten
Während des Betriebs des aktiven Kurvenas-
sistenten können vom Bremssystem
Betriebsgeräusche und Vibrationen erzeugt werden. Dies ist jedoch keine Funktionsstö-
rung.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist mögli-
cherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktions- störung hin.
■Automatische erneute Aktivierung der
TRC- und VSC-Systeme
Nachdem die TRC- und VSC-Systeme aus-
geschaltet wurden, werden sie in den folgen- den Situationen automat isch wieder aktiviert:
●Wenn die Starttaste ausgeschaltet wird
●Wenn nur das TRC-System ausgeschaltet
ist, schaltet sich das TRC ein, sobald die Fahrzeuggeschwindigkeit erhöht wird.
Wenn sowohl das TRC- als auch das
VSC-System ausgeschaltet werden, erfolgt keine automatische Aktivierung,
wenn die Fahrzeuggeschwindigkeit erhöht
wird.
■Betriebsbedingungen des aktiven Kur- venassistenten
Die System arbeitet, wenn Folgendes eintritt.
●Betrieb von TRC/VSC ist möglich
●Der Fahrer versucht während der Kurven-
fahrt zu beschleunigen
●Das System erkennt, dass das Fahrzeug
nach außen abdriftet
●Das Bremspedal wird losgelassen
■Verringerte Wirkung des EPS-Systems
Die Wirkung des EPS-Systems wird redu-
ziert, um Überhitzung des Systems bei häufi- gen Lenkeinschlägen über einen längeren
Zeitraum zu vermeiden. Infolgedessen kann
sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall übermäßige
Lenkbewegungen oder halten Sie an und
schalten Sie das Hybridsystem aus. Das EPS-System sollte innerhalb von 10 Minuten
in den Normalzustand zurückkehren.
■Betriebsbedingungen des Notbremssi- gnals
Wenn die folgenden Bedingungen erfüllt sind,
wird das Notbrems signal aktiviert:
●Die Warnblinkanlage ist ausgeschaltet
●Die tatsächliche Fahrzeuggeschwindigkeit liegt über 55 km/h
●Das System beurteilt aufgrund des Abbremsens des Fahrze ugs, dass es sich
um einen plötzlichen Bremsvorgang han-
delt.
■Automatische Systemaufhebung des
Notbremssignals
Das Notbremssignal wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet.
●Das System beurteilt aufgrund des
Abbremsens des Fahrze ugs, dass es sich nicht um eine plötzliche Bremsaktion han-
delt.
■Betriebsbedingungen der Zusatz-
bremse (je nach Ausstattung)
Das System arbeitet, wenn der SRS-Air- bag-Sensor eine Kollision erfasst, während
sich das Fahrzeug bewegt.
In den folgenden Situationen arbeitet das System jedoch nicht.
●Die Fahrzeuggeschwindigkeit beträgt weniger als 10 km/h
●Bauteile sind beschädigt
■Automatisches Deaktivieren der Zusatz-bremse (je nach Ausstattung)
Das System wird in den folgenden Situatio-
nen automatisch abgebrochen.
●Die Fahrzeuggeschwindigk eit fällt unter ca.
10 km/h
●Wenn während des Betriebs eine gewis-
sen Zeit verstrichen ist
●Das Gaspedal wird kräftig durchgetreten

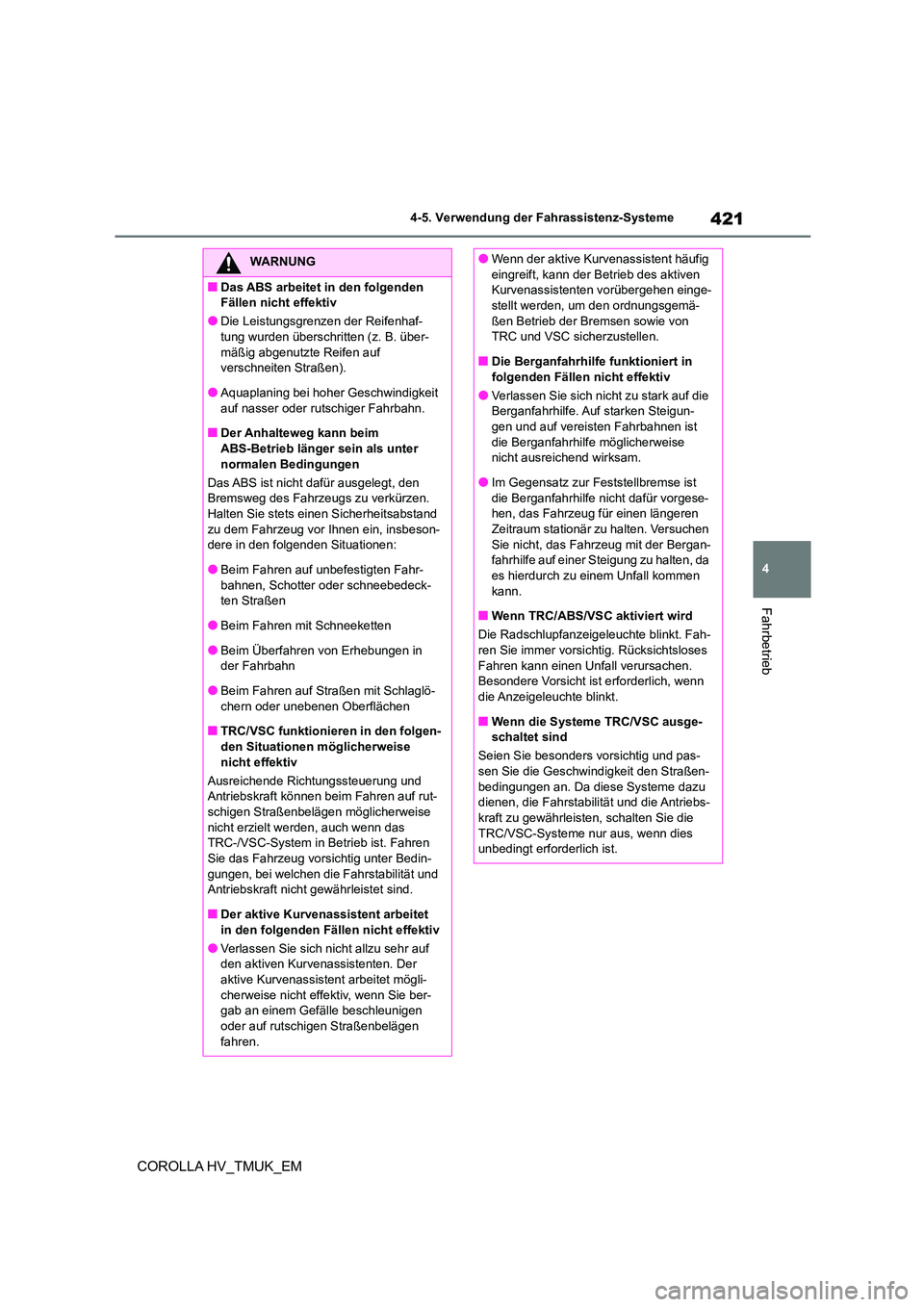

421
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
WARNUNG
■Das ABS arbeitet in den folgenden
Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaf-
tung wurden überschritten (z. B. über- mäßig abgenutzte Reifen auf
verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim
ABS-Betrieb länger sein als unter normalen Bedingungen
Das ABS ist nicht dafür ausgelegt, den
Bremsweg des Fahrzeugs zu verkürzen.
Halten Sie stets einen Sicherheitsabstand zu dem Fahrzeug vor Ihnen ein, insbeson-
dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahr- bahnen, Schotter oder schneebedeck-
ten Straßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in
der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglö-
chern oder unebenen Oberflächen
■TRC/VSC funktionieren in den folgen-
den Situationen möglicherweise
nicht effektiv
Ausreichende Richtungssteuerung und Antriebskraft können beim Fahren auf rut-
schigen Straßenbelägen möglicherweise
nicht erzielt werden, auch wenn das TRC-/VSC-System in Betrieb ist. Fahren
Sie das Fahrzeug vorsichtig unter Bedin-
gungen, bei welchen die Fahrstabilität und Antriebskraft nicht gewährleistet sind.
■Der aktive Kurvenassistent arbeitet
in den folgenden Fä llen nicht effektiv
●Verlassen Sie sich nicht allzu sehr auf den aktiven Kurvenassistenten. Der
aktive Kurvenassistent arbeitet mögli-
cherweise nicht effektiv, wenn Sie ber- gab an einem Gefälle beschleunigen
oder auf rutschigen Straßenbelägen
fahren.
●Wenn der aktive Kurvenassistent häufig
eingreift, kann der Be trieb des aktiven
Kurvenassistenten vorübergehen einge- stellt werden, um den ordnungsgemä-
ßen Betrieb der Bremsen sowie von
TRC und VSC sicherzustellen.
■Die Berganfahrhilfe funktioniert in
folgenden Fällen nicht effektiv
●Verlassen Sie sich ni cht zu stark auf die
Berganfahrhilfe. Auf starken Steigun-
gen und auf vereisten Fahrbahnen ist die Berganfahrhilfe möglicherweise
nicht ausreichend wirksam.
●Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgese-
hen, das Fahrzeug für einen längeren
Zeitraum stationär zu halten. Versuchen Sie nicht, das Fahrzeug mit der Bergan-
fahrhilfe auf einer Steigung zu halten, da
es hierdurch zu einem Unfall kommen kann.
■Wenn TRC/ABS/VSC aktiviert wird
Die Radschlupfanzeigeleuchte blinkt. Fah-
ren Sie immer vorsichtig. Rücksichtsloses Fahren kann einen Unfall verursachen.
Besondere Vorsicht ist erforderlich, wenn
die Anzeigeleuchte blinkt.
■Wenn die Systeme TRC/VSC ausge-
schaltet sind
Seien Sie besonders vorsichtig und pas-
sen Sie die Geschwindigkeit den Straßen- bedingungen an. Da diese Systeme dazu
dienen, die Fahrstabilität und die Antriebs-
kraft zu gewährleisten, schalten Sie die TRC/VSC-Systeme nur aus, wenn dies
unbedingt erforderlich ist.

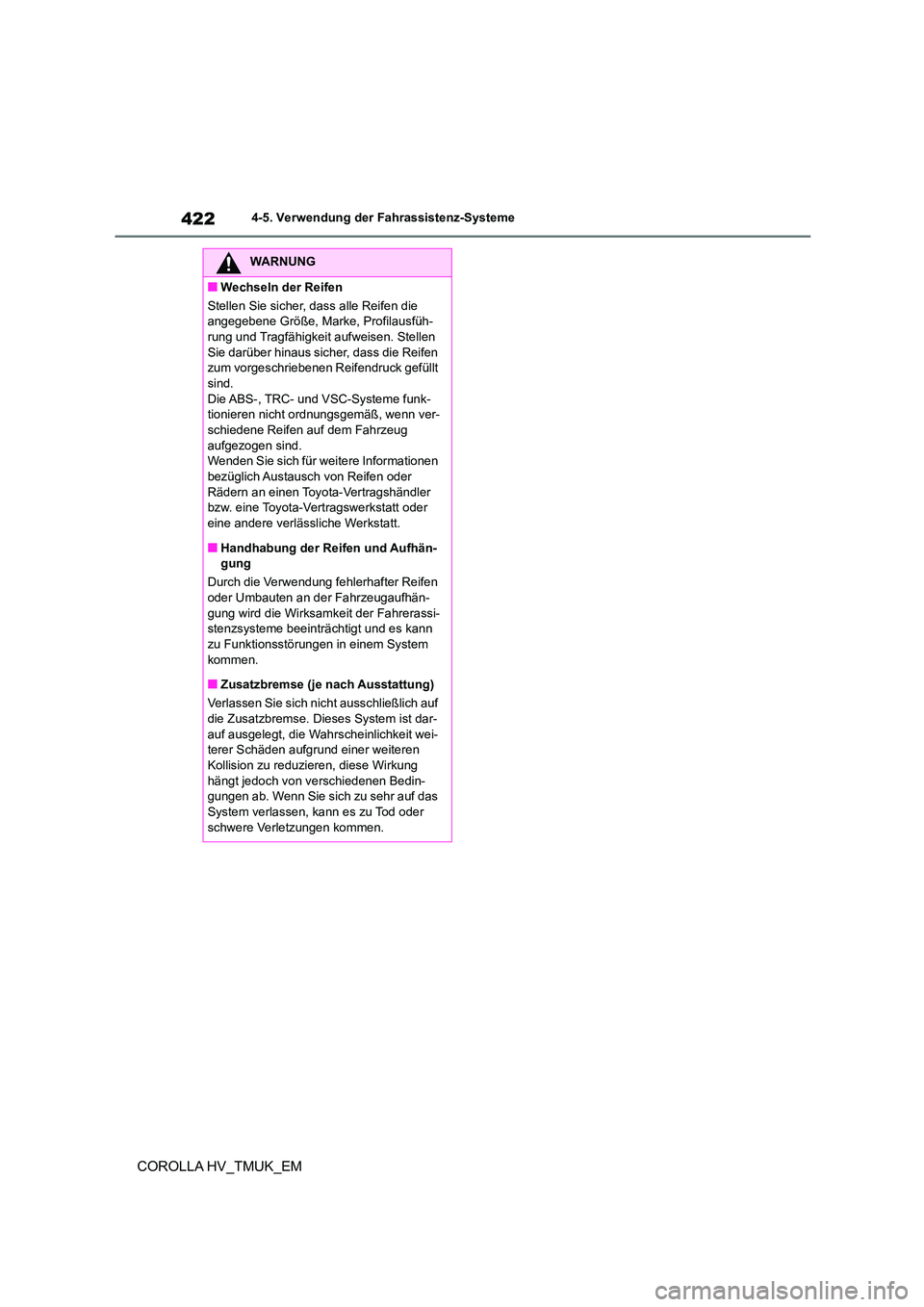

4224-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
WARNUNG
■Wechseln der Reifen
Stellen Sie sicher, dass alle Reifen die
angegebene Größe, Marke, Profilausfüh-
rung und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen
zum vorgeschriebenen Reifendruck gefüllt
sind. Die ABS-, TRC- und VSC-Systeme funk-
tionieren nicht ordnungsgemäß, wenn ver-
schiedene Reifen auf dem Fahrzeug aufgezogen sind.
Wenden Sie sich für weitere Informationen
bezüglich Austausch von Reifen oder Rädern an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
■Handhabung der Reifen und Aufhän-
gung
Durch die Verwendung fehlerhafter Reifen
oder Umbauten an der Fahrzeugaufhän- gung wird die Wirksamk eit der Fahrerassi-
stenzsysteme beeinträchtigt und es kann
zu Funktionsstörungen in einem System kommen.
■Zusatzbremse (je nach Ausstattung)
Verlassen Sie sich nicht ausschließlich auf
die Zusatzbremse. Dieses System ist dar-
auf ausgelegt, die Wahrscheinlichkeit wei- terer Schäden aufgrund einer weiteren
Kollision zu reduzieren, diese Wirkung
hängt jedoch von verschiedenen Bedin- gungen ab. Wenn Sie sich zu sehr auf das
System verlassen, kann es zu Tod oder
schwere Verletzungen kommen.
