2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

487
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

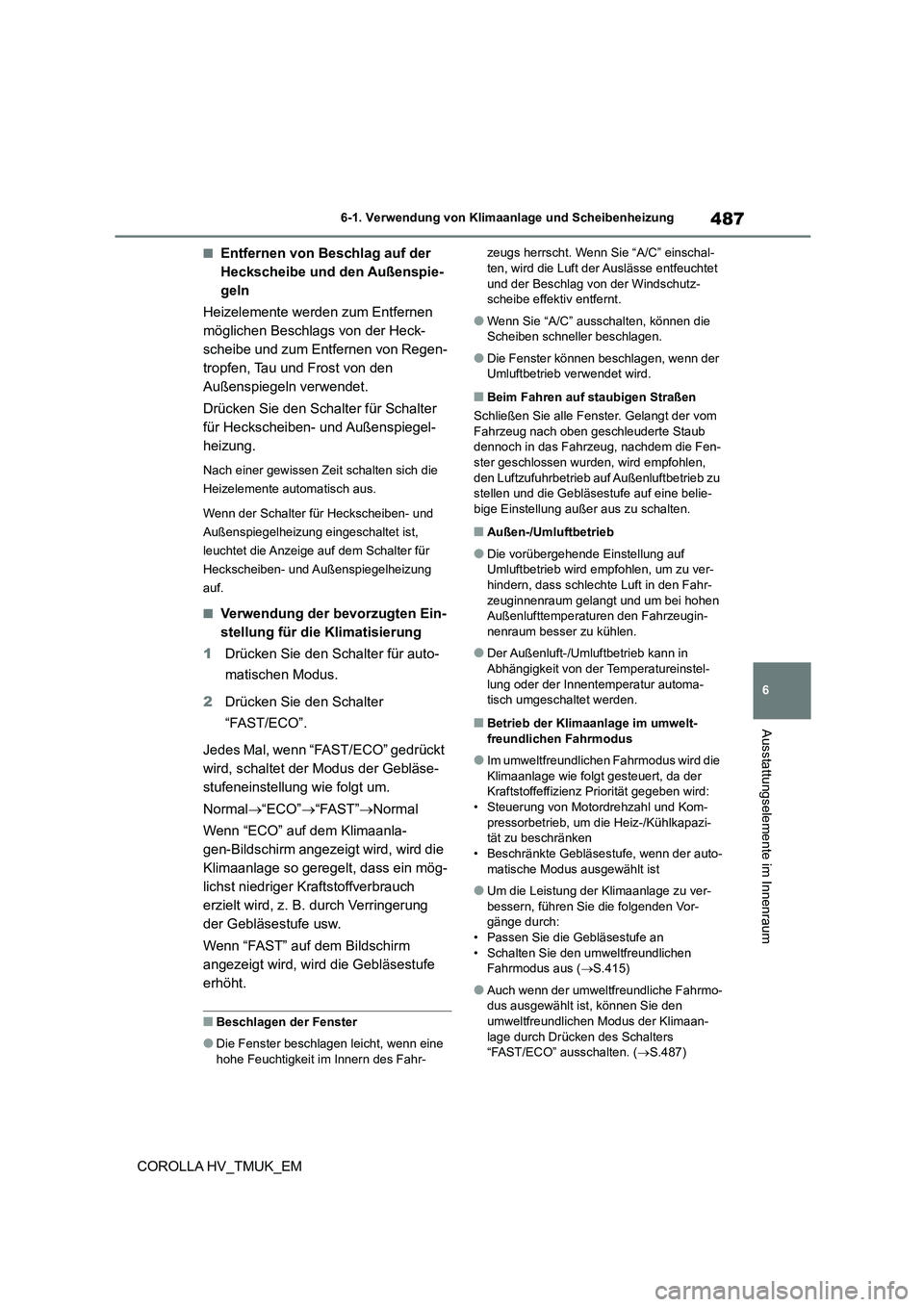

■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Heizelemente werden zum Entfernen
möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regen-
tropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie den Schalter für Schalter
für Heckscheiben- und Außenspiegel-
heizung.
Nach einer gewissen Zeit schalten sich die
Heizelemente automatisch aus.
Wenn der Schalter für Heckscheiben- und
Außenspiegelheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Heckscheiben- und Außenspiegelheizung
auf.
■Verwendung der bevorzugten Ein-
stellung für die Klimatisierung
1 Drücken Sie den Schalter für auto-
matischen Modus.
2 Drücken Sie den Schalter
“FAST/ECO”.
Jedes Mal, wenn “FAST/ECO” gedrückt
wird, schaltet der Modus der Gebläse-
stufeneinstellung wie folgt um.
Normal “ECO”“FAST”Normal
Wenn “ECO” auf dem Klimaanla-
gen-Bildschirm angezeigt wird, wird die
Klimaanlage so geregelt, dass ein mög-
lichst niedriger Kraftstoffverbrauch
erzielt wird, z. B. durch Verringerung
der Gebläsestufe usw.
Wenn “FAST” auf dem Bildschirm
angezeigt wird, wird die Gebläsestufe
erhöht.
■Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine
hohe Feuchtigkeit im Innern des Fahr-
zeugs herrscht. Wenn Sie “A/C” einschal- ten, wird die Luft der Auslässe entfeuchtet
und der Beschlag von der Windschutz-
scheibe effektiv entfernt.
●Wenn Sie “A/C” ausschalten, können die
Scheiben schneller beschlagen.
●Die Fenster können beschlagen, wenn der
Umluftbetrieb verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Gelangt der vom
Fahrzeug nach oben geschleuderte Staub dennoch in das Fahrzeug, nachdem die Fen-
ster geschlossen wurden, wird empfohlen,
den Luftzufuhrbetrieb auf Außenluftbetrieb zu stellen und die Gebläsestufe auf eine belie-
bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf
Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr- zeuginnenraum gelangt und um bei hohen
Außenlufttemperaturen den Fahrzeugin-
nenraum besser zu kühlen.
●Der Außenluft-/Umluftbetrieb kann in
Abhängigkeit von der Temperatureinstel- lung oder der Innentemperatur automa-
tisch umgeschaltet werden.
■Betrieb der Klimaanlage im umwelt-
freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die
Klimaanlage wie folgt gesteuert, da der Kraftstoffeffizienz Priorität gegeben wird:
• Steuerung von Motordrehzahl und Kom-
pressorbetrieb, um die Heiz-/Kühlkapazi- tät zu beschränken
• Beschränkte Gebläsestufe, wenn der auto-
matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-
bessern, führen Sie die folgenden Vor- gänge durch:
• Passen Sie die Gebläsestufe an
• Schalten Sie den umweltfreundlichen Fahrmodus aus ( S.415)
●Auch wenn der umweltfreundliche Fahrmo- dus ausgewählt ist, können Sie den
umweltfreundlichen Modus der Klimaan-
lage durch Drücken des Schalters “FAST/ECO” ausschalten. ( S.487)

4886-1. Verwendung von Klimaanlage und Scheibenheizung
COROLLA HV_TMUK_EM
■Wenn die Außentemperatur auf nahezu 0°C fällt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn Sie den Schal-
ter “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie
die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-
dene Gerüche aus dem Fahrzeuginnen-
raum und von außen in die Klimaanlage gelangen und sich dort sammeln. Dadurch
können Gerüche aus den Lüftungen aus-
treten.
●Um potentielle Gerüche nicht entstehen zu
lassen: • Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das
Fahrzeug ausgeschaltet wird. • Die Anschaltzeit des Gebläses kann für
einen kurzen Zeitraum unmittelbar nach
Anschalten der Klimaanlage im Automatik- betrieb verzögert sein.
●Das System wechselt beim Einparken automatisch in den Außenluftmodus, um
die Luftzirkulation im Fahrzeug zu verbes-
sern und Gerüche, die beim Starten des Fahrzeugs entstehen, zu mindern.
■Klimaanlagenfilter
 S.560
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.661)
1Drücken Sie den Schalter für auto-
matischen Modus.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Aus-Schalter.
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen
kann, sobald der Schalter für automatischen Modus gedrückt wird.
WARNUNG
■Verhindern von Beschlagbildung auf
der Windschutzscheibe
Verwenden Sie den Schalter der Wind- schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung.
Der Temperaturunterschied zwischen Außenluft und Windschutzscheibe kann
dazu führen, dass die Windschutzscheibe
von außen beschlägt und Ihnen die Sicht nimmt.
■Wenn die Außenspiegelheizungen in
Betrieb sind
Berühren Sie die Oberflächen der Außen-
spiegel nicht, da diese sehr heiß sein und Verbrennungen verursachen können.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Lassen Sie die Klimaanlage bei ausge-
schaltetem Hybridsyst em nicht länger als
nötig eingeschaltet.
Verwendung des automati-
schen Modus

489
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
Eisbildung an der Windschutzscheibe
und an den Scheibenwischerblättern
wird verhindert.
Wenn der Schalter des Windschutzschei-
benenteisers eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter des Windschutz-
scheibenenteisers auf.
Der Scheibenwischerenteiser geht nach
einer gewissen Zeit automatisch aus.
Das Leiten des Luftstroms entweder
nur zu den Vordersitzen oder zu allen
Sitzen kann durch Betätigen eines
Schalters vorgenommen werden. Wenn
der Beifahrersitz nicht besetzt ist, wird
der Luftstrom möglicherweise nur zum
Fahrersitz umgeleitet. Überflüssige Kli-
matisierung wird vermieden, was den
Kraftstoffverbrauch verbessert.
Drücken Sie den S-FLOW-Modusschal-
ter und schalten Sie den Luftstrom um.
 Anzeige leuchtet: Luftstrom wird nur
zu den Vordersitzen geleitet
 Anzeige ist ausgeschaltet: Luftstrom
wird zu allen Sitzen geleitet
■Betrieb der Luftstromsteuerung
Selbst wenn die Funktion so eingestellt wird,
dass der Luftstrom nur zu den Vordersitzen geleitet wird, ist es möglich, dass der Luft-
strom automatisch zu allen Sitzen geleitet
wird, wenn ein Rücksitz belegt ist.
Führen Sie einen der folgenden
Schritte aus, um den “DUAL”-Modus
einzuschalten:
 Drücken Sie den Schalter “DUAL”.
 Passen Sie die Temperatureinstel-
lung der Beifahrerseite an.
Die Anzeige auf dem Schalter “DUAL” leuch-
tet auf, wenn der “DUAL”-Modus aktiviert ist.
Wenn Sie den Schalter “DUAL” bei aktivem
“DUAL”-Modus drücken, wird der
“DUAL”-Modus deaktiviert und die Tempera-
tureinstellung der Beifahrerseite wird an die
der Fahrerseite gekoppelt.
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
Scheibenwischerenteiser (je
nach Ausstattung)
WARNUNG
■Zur Vermeidung von Verbrennungen
Berühren Sie nicht das Glas im unteren Bereich der Windschutzscheibe oder
neben den vorderen Dachsäulen, wenn
der Scheibenwischerenteiser eingeschal- tet ist.
Verwendung des Modus Luft-
strom auf den Fahrersitz kon-
zentrieren (S-FLOW) (je nach
Ausstattung)
Separate Anpassung der Tem-
peratur für Fahrer- und Beifah-
rersitz
Anordnung und Bedienung der
Luftauslässe

4906-1. Verwendung von Klimaanlage und Scheibenheizung
COROLLA HV_TMUK_EM
: Je nach Ausstattung

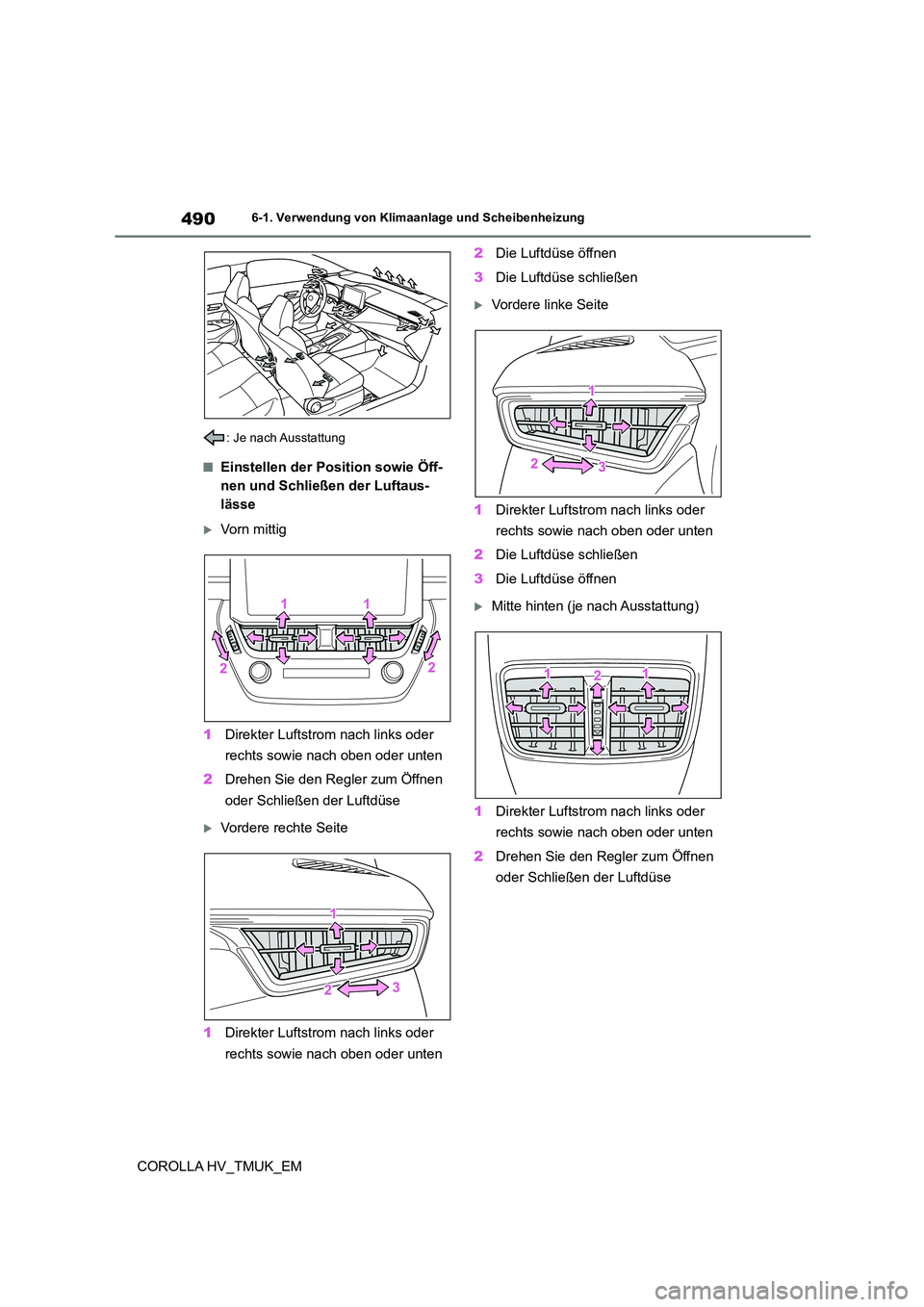

■Einstellen der Position sowie Öff-
nen und Schließen der Luftaus-
lässe
Vorn mittig
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Drehen Sie den Regler zum Öffnen
oder Schließen der Luftdüse
Vordere rechte Seite
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
Vordere linke Seite
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse schließen
3 Die Luftdüse öffnen
Mitte hinten (je nach Ausstattung)
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Drehen Sie den Regler zum Öffnen
oder Schließen der Luftdüse

491
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
WARNUNG
■Sicherstellen des ordnungsgemäßen
Betriebs der Windschutzscheiben-
heizung
Legen Sie keine Gegenstände auf die Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen kön-
nen.
Lenkradheizung*/Sitzhei-
zungen*
 Lenkradheizung
Beheizt den Griff des Lenkrads
 Sitzheizungen
Beheizt die Sitzpolsterung
WARNUNG
■Zum Verhindern leichter Verbrennun-
gen
Vorsicht ist geboten, wenn eine Person,
die zu einer der folgenden Gruppen gehört, bei eingeschalteter Heizung mit
dem Lenkrad und den Sitzen in Berührung
kommt:
●Säuglinge und Kleinkinder sowie ältere
und kranke Menschen und Personen
mit Beeinträchtigungen
●Personen mit empfindlicher Haut
●Übermüdete Personen
●Personen, die Alkohol oder schlafför-
dernde Medikamente (Schlafmittel, Erkältungsmittel usw.) zu sich genom-
men haben
HINWEIS
■Zur Vermeidung einer Beschädigung der Sitzheizungen
Legen Sie keine schweren Gegenstände
mit ungleichmäßiger Oberfläche auf den
Sitz und stecken Sie keine spitzen oder scharfen Gegenstände (Nadeln, Nägel
usw.) in den Sitz.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Verwenden Sie die Funktionen nicht, wenn das Hybridsystem aus ist.

4926-1. Verwendung von Klimaanlage und Scheibenheizung
COROLLA HV_TMUK_EM
■Lenkradheizung
Schaltet die Lenkradheizung ein/aus
Wenn die Lenkradheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Lenkradheizung auf.
■Sitzheizungen
Vo r n
Schaltet die Sitzheizungen ein/aus
1 Hohe Temperatur
2 Niedrige Temperatur
Wenn die Sitzheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Sitzheizungs-
schalter auf.
Bringen Sie den Schalter bei Nichtgebrauch
in die neutrale Stellung. Die Anzeige erlischt.
Hinten
Schaltet die Sitzheizungen ein/aus
Wenn die Sitzheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Sitzheizungs-
schalter auf.
■Lenkradheizung und Sitzheizungen
können in den folgenden Situationen
verwendet werden
Die Starttaste steht auf ON.
Bedienungsanweisungen
WARNUNG
■Zum Verhindern von Überhitzung
und leichter Verbrennungen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen beim Umgang mit der Sitzhei- zung.
●Decken Sie den Sitz nicht mit einer
Decke oder einem Kissen ab, wenn die
Sitzheizung eingeschaltet ist.
●Verwenden Sie die Sitzheizung nicht
länger als nötig.

493
6
6-2. Verwendung der Innenleuchten
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

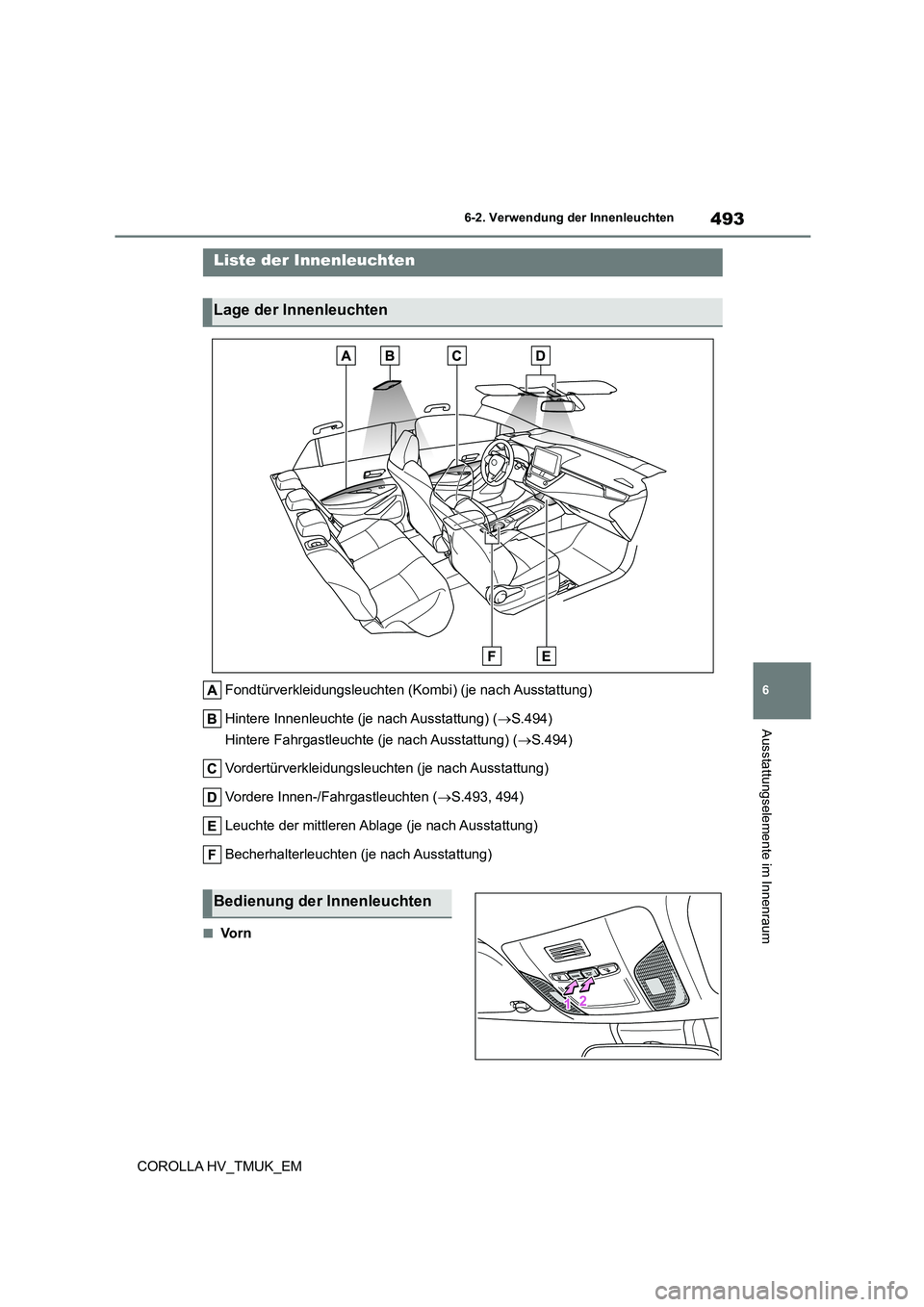

6-2.Verwendung der Innenleuchten
Fondtürverkleidungsleuchten (Kombi) (je nach Ausstattung)
Hintere Innenleuchte (je nach Ausstattung) ( S.494)
Hintere Fahrgastleuchte (je nach Ausstattung) ( S.494)
Vordertürverkleidungsleuchten (je nach Ausstattung)
Vordere Innen-/Fahrgastleuchten ( S.493, 494)
Leuchte der mittleren Ablage (je nach Ausstattung)
Becherhalterleuchten (je nach Ausstattung)
■Vo r n
Liste der Innenleuchten
Lage der Innenleuchten
Bedienung der Innenleuchten

4946-2. Verwendung der Innenleuchten
COROLLA HV_TMUK_EM

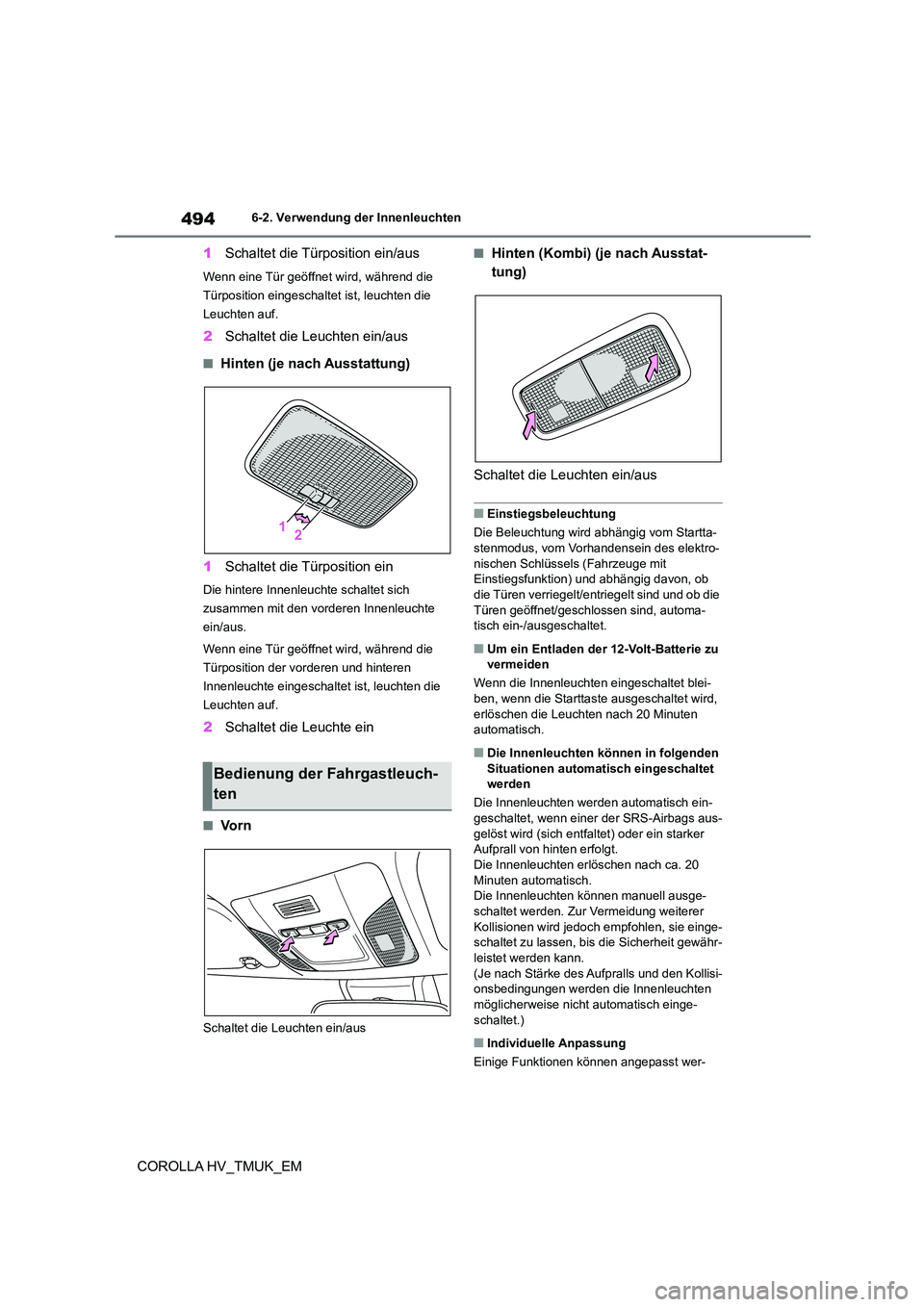

1 Schaltet die Türposition ein/aus
Wenn eine Tür geöffnet wird, während die
Türposition eingeschal tet ist, leuchten die
Leuchten auf.
2 Schaltet die Leuchten ein/aus
■Hinten (je nach Ausstattung)
1 Schaltet die Türposition ein
Die hintere Innenleuchte schaltet sich
zusammen mit den vorderen Innenleuchte
ein/aus.
Wenn eine Tür geöffnet wird, während die
Türposition der vorderen und hinteren
Innenleuchte eingeschal tet ist, leuchten die
Leuchten auf.
2 Schaltet die Leuchte ein
■Vo r n
Schaltet die Leuchten ein/aus
■Hinten (Kombi) (je nach Ausstat-
tung)
Schaltet die Leuchten ein/aus
■Einstiegsbeleuchtung
Die Beleuchtung wird abhängig vom Startta- stenmodus, vom Vorhandensein des elektro-
nischen Schlüssels (Fahrzeuge mit
Einstiegsfunktion) und abhängig davon, ob die Türen verriegelt/entriegelt sind und ob die
Türen geöffnet/geschlossen sind, automa-
tisch ein-/ausgeschaltet.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Wenn die Innenleuchten eingeschaltet blei-
ben, wenn die Starttaste ausgeschaltet wird,
erlöschen die Leuchten nach 20 Minuten automatisch.
■Die Innenleuchten können in folgenden
Situationen automatisch eingeschaltet
werden
Die Innenleuchten werden automatisch ein- geschaltet, wenn einer der SRS-Airbags aus-
gelöst wird (sich entfaltet) oder ein starker
Aufprall von hinten erfolgt. Die Innenleuchten erlöschen nach ca. 20
Minuten automatisch.
Die Innenleuchten können manuell ausge- schaltet werden. Zur Vermeidung weiterer
Kollisionen wird jedoch empfohlen, sie einge-
schaltet zu lassen, bis die Sicherheit gewähr- leistet werden kann.
(Je nach Stärke des Aufpralls und den Kollisi-
onsbedingungen werden die Innenleuchten möglicherweise nicht automatisch einge-
schaltet.)
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
Bedienung der Fahrgastleuch-
ten
