2020 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

559
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

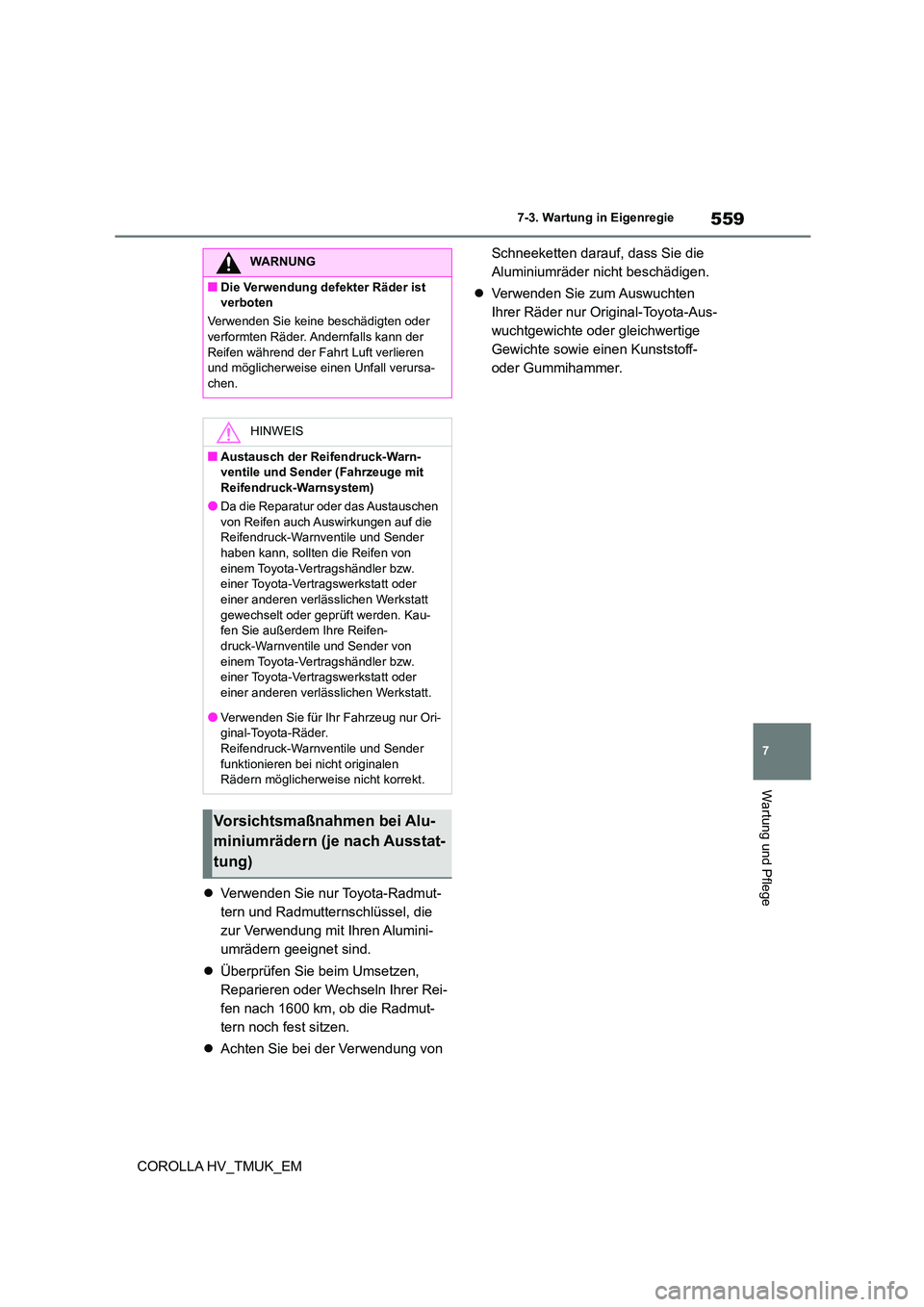

 Verwenden Sie nur Toyota-Radmut-
tern und Radmutternschlüssel, die
zur Verwendung mit Ihren Alumini-
umrädern geeignet sind.
 Überprüfen Sie beim Umsetzen,
Reparieren oder Wechseln Ihrer Rei-
fen nach 1600 km, ob die Radmut-
tern noch fest sitzen.
 Achten Sie bei der Verwendung von
Schneeketten darauf, dass Sie die
Aluminiumräder nicht beschädigen.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
WARNUNG
■Die Verwendung defekter Räder ist
verboten
Verwenden Sie keine beschädigten oder
verformten Räder. Andernfalls kann der Reifen während der Fahrt Luft verlieren
und möglicherweise einen Unfall verursa-
chen.
HINWEIS
■Austausch der Reifendruck-Warn-
ventile und Sender (Fahrzeuge mit Reifendruck-Warnsystem)
●Da die Reparatur oder das Austauschen
von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
gewechselt oder geprüft werden. Kau-
fen Sie außerdem Ihre Reifen- druck-Warnventile und Sender von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt.
●Verwenden Sie für Ihr Fahrzeug nur Ori-
ginal-Toyota-Räder. Reifendruck-Warnventile und Sender
funktionieren bei nicht originalen
Rädern möglicherweise nicht korrekt.
Vorsichtsmaßnahmen bei Alu-
miniumrädern (je nach Ausstat-
tung)

5607-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

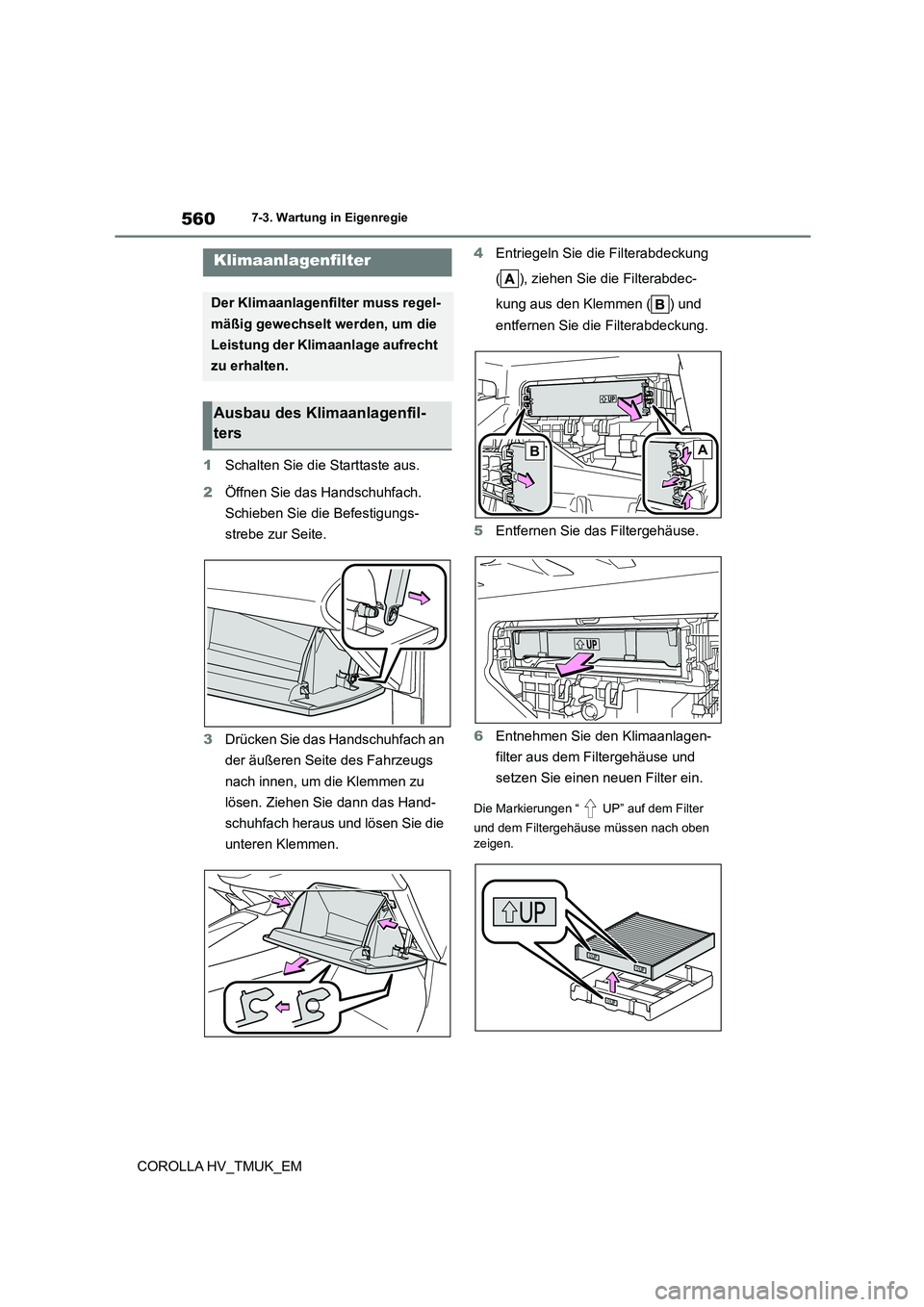

1 Schalten Sie die Starttaste aus.
2 Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
3 Drücken Sie das Handschuhfach an
der äußeren Seite des Fahrzeugs
nach innen, um die Klemmen zu
lösen. Ziehen Sie dann das Hand-
schuhfach heraus und lösen Sie die
unteren Klemmen.
4 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie die Filterabdec-
kung aus den Klemmen ( ) und
entfernen Sie die Filterabdeckung.
5 Entfernen Sie das Filtergehäuse.
6 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbau des Klimaanlagenfil-
ters
AB

561
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

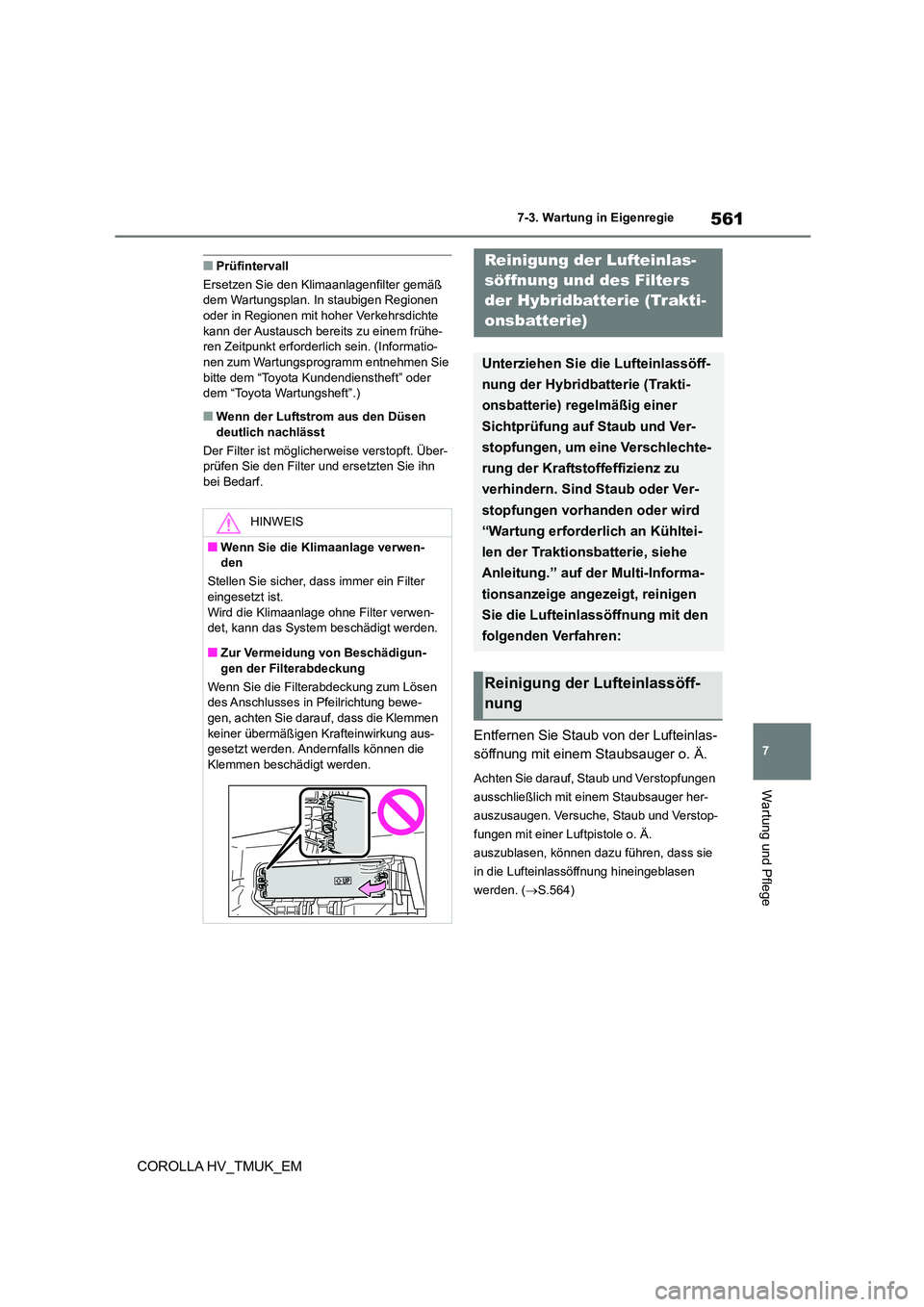

■Prüfintervall
Ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen Regionen
oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem frühe- ren Zeitpunkt erforderlich sein. (Informatio-
nen zum Wartungsprogramm entnehmen Sie
bitte dem “Toyota Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn bei Bedarf.
Entfernen Sie Staub von der Lufteinlas-
söffnung mit einem Staubsauger o. Ä.
Achten Sie darauf, Staub und Verstopfungen
ausschließlich mit einem Staubsauger her-
auszusaugen. Versuche, Staub und Verstop-
fungen mit einer Luftpistole o. Ä.
auszublasen, können dazu führen, dass sie
in die Lufteinlassöffnung hineingeblasen
werden. ( S.564)
HINWEIS
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter
eingesetzt ist. Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.
■Zur Vermeidung von Beschädigun- gen der Filterabdeckung
Wenn Sie die Filterabdeckung zum Lösen
des Anschlusses in Pfeilrichtung bewe-
gen, achten Sie darauf, dass die Klemmen keiner übermäßigen Krafteinwirkung aus-
gesetzt werden. Andernfalls können die
Klemmen beschädigt werden.
Reinigung der Lufteinlas-
söffnung und des Filters
der Hybridbatterie (Trakti-
onsbatterie)
Unterziehen Sie die Lufteinlassöff-
nung der Hybridbatterie (Trakti-
onsbatterie) regelmäßig einer
Sichtprüfung au f Staub und Ver-
stopfungen, um eine Verschlechte-
rung der Kraftstoffeffizienz zu
verhindern. Sind Staub oder Ver-
stopfungen vorhanden oder wird
“Wartung erforderlich an Kühltei-
len der Traktionsbatterie, siehe
Anleitung.” auf der Multi-Informa-
tionsanzeige angezeigt, reinigen
Sie die Lufteinlassöffnung mit den
folgenden Verfahren:
Reinigung der Lufteinlassöff-
nung

5627-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

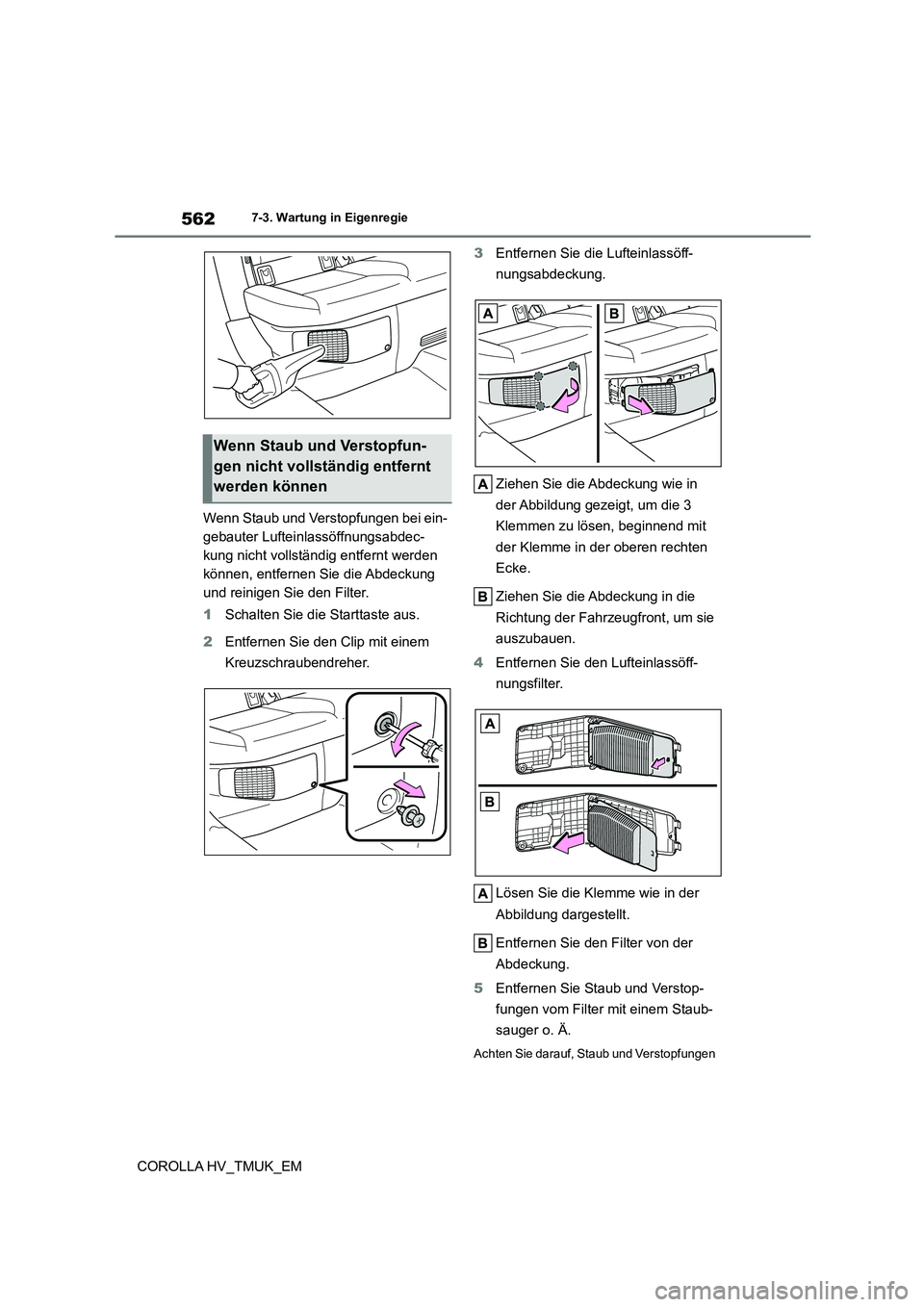

Wenn Staub und Verstopfungen bei ein-
gebauter Lufteinlassöffnungsabdec-
kung nicht vollständig entfernt werden
können, entfernen Sie die Abdeckung
und reinigen Sie den Filter.
1 Schalten Sie die Starttaste aus.
2 Entfernen Sie den Clip mit einem
Kreuzschraubendreher.
3 Entfernen Sie die Lufteinlassöff-
nungsabdeckung.
Ziehen Sie die Abdeckung wie in
der Abbildung gezeigt, um die 3
Klemmen zu lösen, beginnend mit
der Klemme in der oberen rechten
Ecke.
Ziehen Sie die Abdeckung in die
Richtung der Fahrzeugfront, um sie
auszubauen.
4 Entfernen Sie den Lufteinlassöff-
nungsfilter.
Lösen Sie die Klemme wie in der
Abbildung dargestellt.
Entfernen Sie den Filter von der
Abdeckung.
5 Entfernen Sie Staub und Verstop-
fungen vom Filter mit einem Staub-
sauger o. Ä.
Achten Sie darauf, Staub und Verstopfungen
Wenn Staub und Verstopfun-
gen nicht vollständig entfernt
werden können

563
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

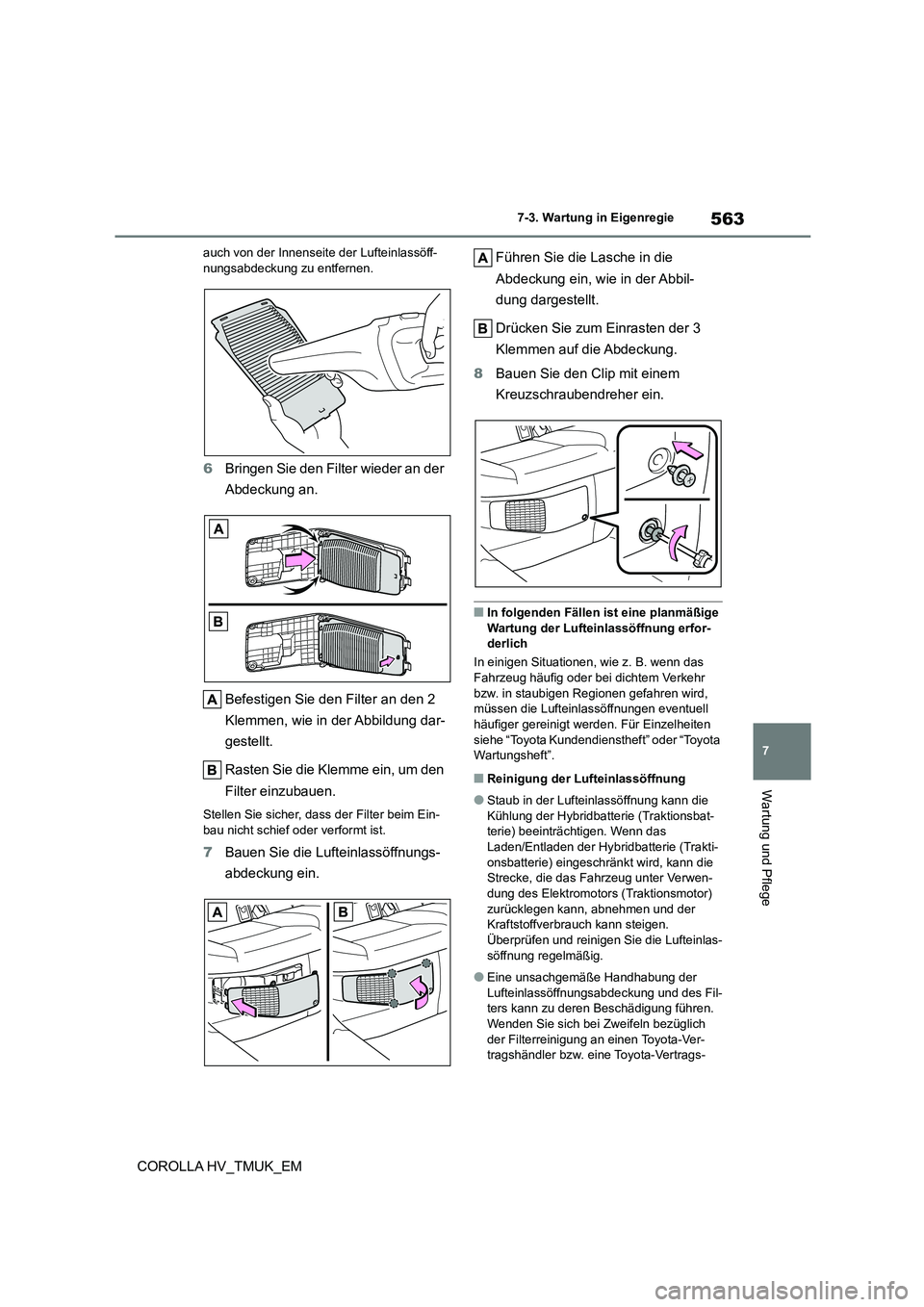

auch von der Innenseite der Lufteinlassöff- nungsabdeckung zu entfernen.
6 Bringen Sie den Filter wieder an der
Abdeckung an.
Befestigen Sie den Filter an den 2
Klemmen, wie in der Abbildung dar-
gestellt.
Rasten Sie die Klemme ein, um den
Filter einzubauen.
Stellen Sie sicher, dass der Filter beim Ein-
bau nicht schief oder verformt ist.
7 Bauen Sie die Lufteinlassöffnungs-
abdeckung ein.
Führen Sie die Lasche in die
Abdeckung ein, wie in der Abbil-
dung dargestellt.
Drücken Sie zum Einrasten der 3
Klemmen auf die Abdeckung.
8 Bauen Sie den Clip mit einem
Kreuzschraubendreher ein.
■In folgenden Fällen ist eine planmäßige
Wartung der Lufteinlassöffnung erfor- derlich
In einigen Situationen, wie z. B. wenn das
Fahrzeug häufig oder bei dichtem Verkehr
bzw. in staubigen Regionen gefahren wird, müssen die Lufteinlassöffnungen eventuell
häufiger gereinigt werden. Für Einzelheiten
siehe “Toyota Kundendienstheft” oder “Toyota Wartungsheft”.
■Reinigung der Lufteinlassöffnung
●Staub in der Lufteinlassöffnung kann die Kühlung der Hybridbatterie (Traktionsbat-
terie) beeinträchtigen. Wenn das
Laden/Entladen der Hybridbatterie (Trakti- onsbatterie) eingeschränkt wird, kann die
Strecke, die das Fahrzeug unter Verwen-
dung des Elektromotors (Traktionsmotor) zurücklegen kann, abnehmen und der
Kraftstoffverbrauch kann steigen.
Überprüfen und reinigen Sie die Lufteinlas- söffnung regelmäßig.
●Eine unsachgemäße Handhabung der Lufteinlassöffnungsabdeckung und des Fil-
ters kann zu deren Beschädigung führen.
Wenden Sie sich bei Zweifeln bezüglich der Filterreinigung an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-

5647-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

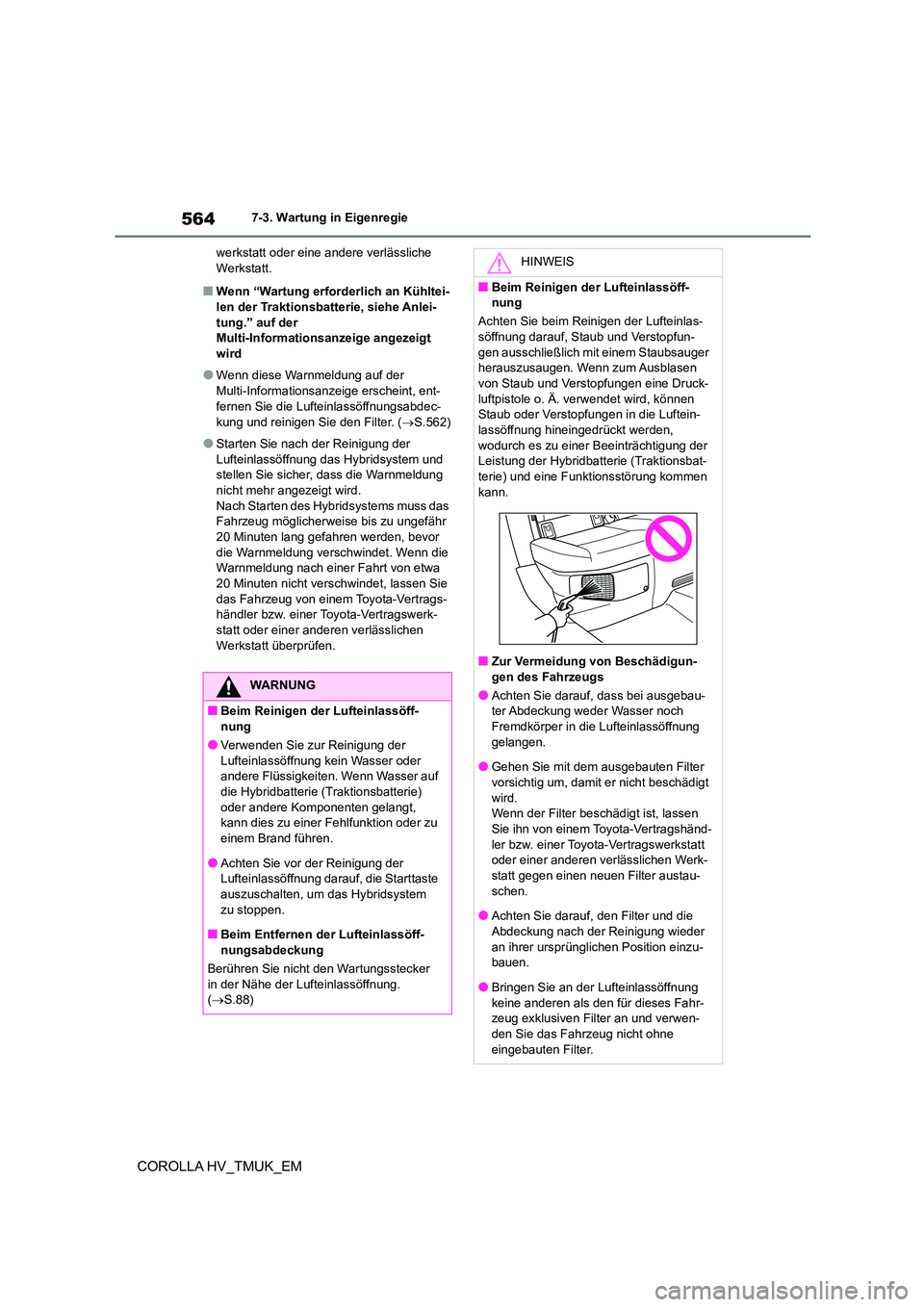

werkstatt oder eine andere verlässliche Werkstatt.
■Wenn “Wartung erforderlich an Kühltei-
len der Traktionsbatterie, siehe Anlei-
tung.” auf der Multi-Informations anzeige angezeigt
wird
●Wenn diese Warnmeldung auf der
Multi-Informationsanzeige erscheint, ent-
fernen Sie die Lufteinlassöffnungsabdec-
kung und reinigen Sie den Filter. ( S.562)
●Starten Sie nach der Reinigung der
Lufteinlassöffnung das Hybridsystem und stellen Sie sicher, dass die Warnmeldung
nicht mehr angezeigt wird.
Nach Starten des Hybridsystems muss das Fahrzeug möglicherweise bis zu ungefähr
20 Minuten lang gefahren werden, bevor
die Warnmeldung verschwindet. Wenn die Warnmeldung nach einer Fahrt von etwa
20 Minuten nicht verschwindet, lassen Sie
das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
WARNUNG
■Beim Reinigen der Lufteinlassöff- nung
●Verwenden Sie zur Reinigung der
Lufteinlassöffnung kein Wasser oder
andere Flüssigkeiten. Wenn Wasser auf die Hybridbatterie (Traktionsbatterie)
oder andere Komponenten gelangt,
kann dies zu einer Fehlfunktion oder zu einem Brand führen.
●Achten Sie vor der Reinigung der
Lufteinlassöffnung darauf, die Starttaste auszuschalten, um das Hybridsystem
zu stoppen.
■Beim Entfernen der Lufteinlassöff- nungsabdeckung
Berühren Sie nicht den Wartungsstecker
in der Nähe der Lufteinlassöffnung.
( S.88)
HINWEIS
■Beim Reinigen der Lufteinlassöff-
nung
Achten Sie beim Reinigen der Lufteinlas-
söffnung darauf, Staub und Verstopfun- gen ausschließlich mit einem Staubsauger
herauszusaugen. Wenn zum Ausblasen
von Staub und Verstopfungen eine Druck- luftpistole o. Ä. verwendet wird, können
Staub oder Verstopfungen in die Luftein-
lassöffnung hineingedrückt werden, wodurch es zu einer Beeinträchtigung der
Leistung der Hybridba tterie (Traktionsbat-
terie) und eine Funktionsstörung kommen kann.
■Zur Vermeidung von Beschädigun-gen des Fahrzeugs
●Achten Sie darauf, dass bei ausgebau-
ter Abdeckung weder Wasser noch
Fremdkörper in die Lufteinlassöffnung
gelangen.
●Gehen Sie mit dem ausgebauten Filter
vorsichtig um, damit er nicht beschädigt
wird. Wenn der Filter beschädigt ist, lassen
Sie ihn von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werk-
statt gegen einen neuen Filter austau-
schen.
●Achten Sie darauf, den Filter und die
Abdeckung nach der Reinigung wieder
an ihrer ursprünglichen Position einzu- bauen.
●Bringen Sie an der Lufteinlassöffnung
keine anderen als den für dieses Fahr- zeug exklusiven Filter an und verwen-
den Sie das Fahrzeug nicht ohne
eingebauten Filter.

565
7
7-3. Wartung in Eigenregie
Wartung und Pflege
COROLLA HV_TMUK_EM

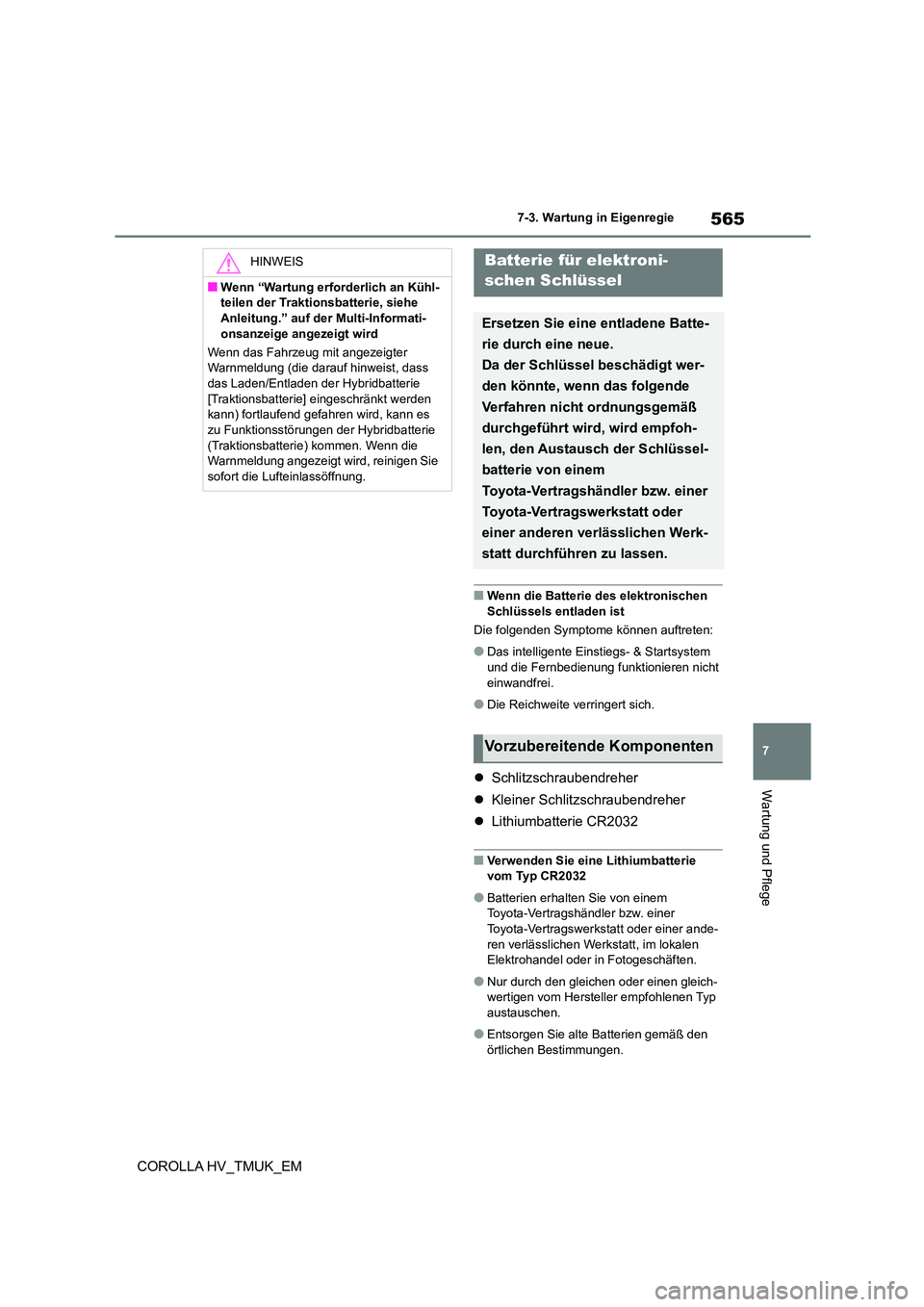

■Wenn die Batterie des elektronischen
Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie
vom Typ CR2032
●Batterien erhalten Sie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen We rkstatt, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
HINWEIS
■Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf de r Multi-Informati- onsanzeige angezeigt wird
Wenn das Fahrzeug mit angezeigter
Warnmeldung (die darauf hinweist, dass
das Laden/Entladen der Hybridbatterie [Traktionsbatterie] eingeschränkt werden
kann) fortlaufend gefahren wird, kann es
zu Funktionsstörungen der Hybridbatterie (Traktionsbatterie) kommen. Wenn die
Warnmeldung angezeigt wird, reinigen Sie
sofort die Lufteinlassöffnung.
Batterie für elektroni-
schen Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den könnte, wenn das folgende
Verfahren nicht ordnungsgemäß
durchgeführt wird, wird empfoh-
len, den Austausch der Schlüssel-
batterie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchführen zu lassen.
Vorzubereitende Komponenten

5667-3. Wartung in Eigenregie
COROLLA HV_TMUK_EM

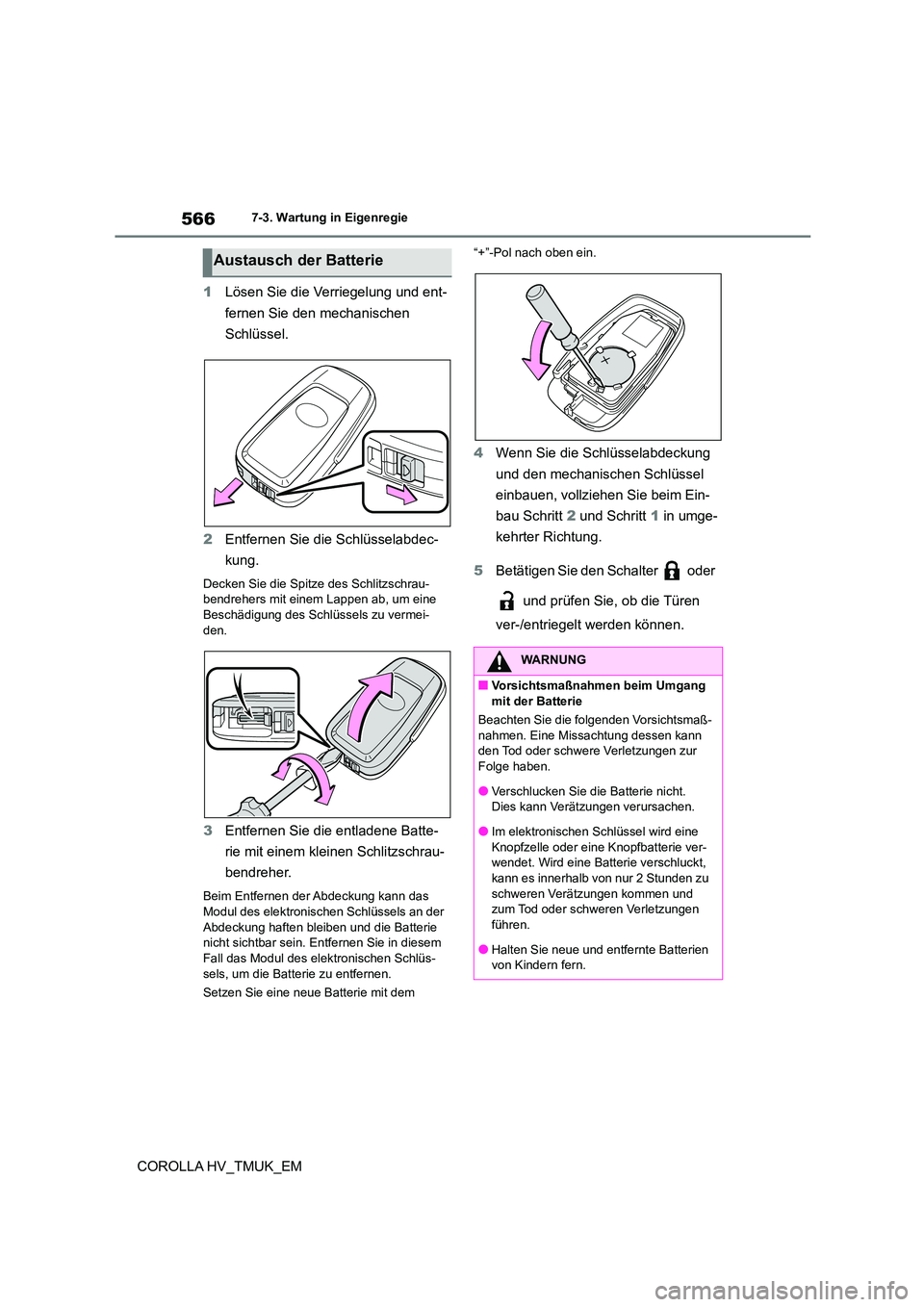

1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
3 Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitzschrau-
bendreher.
Beim Entfernen der Abdeckung kann das
Modul des elektronischen Schlüssels an der
Abdeckung haften bleiben und die Batterie nicht sichtbar sein. Entfernen Sie in diesem
Fall das Modul des elektronischen Schlüs-
sels, um die Batterie zu entfernen.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
4 Wenn Sie die Schlüsselabdeckung
und den mechanischen Schlüssel
einbauen, vollziehen Sie beim Ein-
bau Schritt 2 und Schritt 1 in umge-
kehrter Richtung.
5 Betätigen Sie den Schalter oder
und prüfen Sie, ob die Türen
ver-/entriegelt werden können.
Austausch der Batterie
WARNUNG
■Vorsichtsmaßnahmen beim Umgang
mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
●Verschlucken Sie die Batterie nicht. Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine
Knopfzelle oder eine Knopfbatterie ver- wendet. Wird eine Batterie verschluckt,
kann es innerhalb von nur 2 Stunden zu
schweren Verätzungen kommen und zum Tod oder schweren Verletzungen
führen.
●Halten Sie neue und entfernte Batterien von Kindern fern.
