2019 Hyundai Tucson Manual del propietario (in Spanish)

7-59
7
Mantenimiento

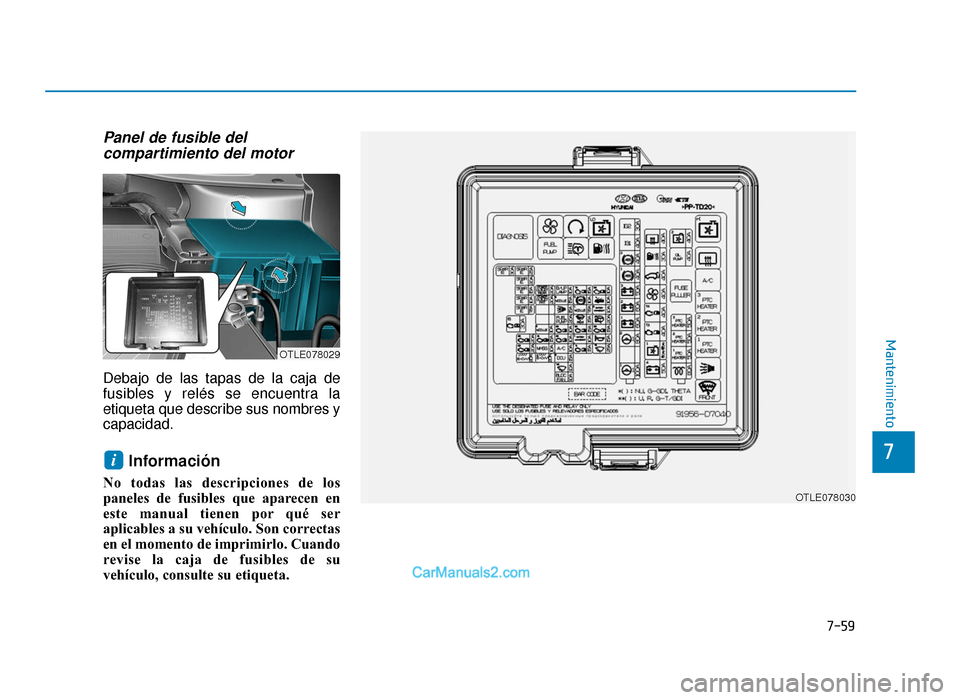

Panel de fusible delcompartimiento del motor
Debajo de las tapas de la caja de
fusibles y relés se encuentra la
etiqueta que describe sus nombres y
capacidad.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OTLE078029
OTLE078030
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 59

7-60
Mantenimiento

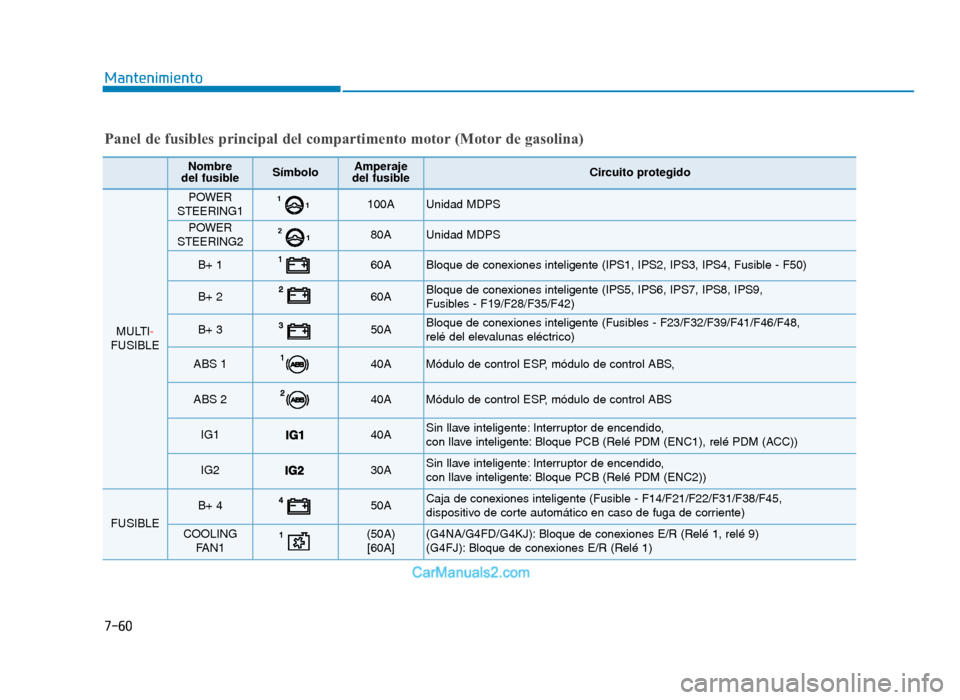

Panel de fusibles principal del compartimento motor (Motor de gasolina)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTI-
FUSIBLE
POWER
STEERING111100AUnidad MDPS
POWER
STEERING21280AUnidad MDPS
B+ 1 60A Bloque de conexiones inteligente (IPS1, IPS2, IPS3, IPS4, Fusible - F50)
B+ 2 60A Bloque de conexiones inteligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibles - F19/F28/F35/F42)
B+ 3 50A Bloque de conexiones inteligente (Fusibles - F23/F32/F39/F41/F46/F48,
relé del elevalunas eléctrico)
ABS 1 40A Módulo de control ESP, módulo de control ABS,
ABS 2 40A Módulo de control ESP, módulo de control ABS
IG1 40A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC1), relé PDM (ACC))
IG2 30A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC2))
FUSIBLE
B+ 4 50A Caja de conexiones inteligente (Fusible - F14/F21/F22/F31/F38/F45,
dispositivo de corte automático en caso de fuga de corriente)
COOLING FAN1(50A)[60A](G4NA/G4FD/G4KJ): Bloque de conexiones E/R (Relé 1, relé 9)
(G4FJ): Bloque de conexiones E/R (Relé 1)
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 60

7-61
7
Mantenimiento
Panel de fusibles principal del compartimento motor (Motor de gasolina)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40ABloque de conexiones E/R (Relé 13)
POWER
TAILGATE40AMódulo del portón trasero eléctrico
REAR
HEATED40ABloque de conexiones E/R (Relé 2)
COOLING FAN2240AG4FJ: Bloque de conexiones E/R (Relé 9)
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 61

Mantenimiento
7-62

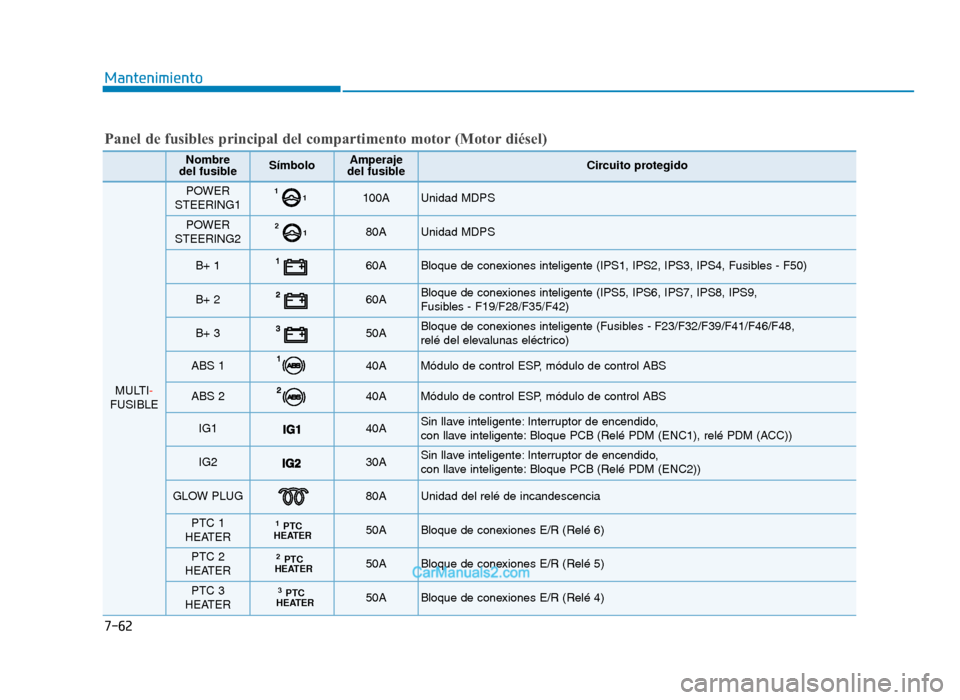

Panel de fusibles principal del compartimento motor (Motor diésel)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTI-
FUSIBLE
POWER
STEERING111100AUnidad MDPS
POWER
STEERING21280AUnidad MDPS
B+ 1 60A Bloque de conexiones inteligente (IPS1, IPS2, IPS3, IPS4, Fusibles - F50)
B+ 2 60A Bloque de conexiones inteligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibles - F19/F28/F35/F42)
B+ 3 50A Bloque de conexiones inteligente (Fusibles - F23/F32/F39/F41/F46/F48,
relé del elevalunas eléctrico)
ABS 1 40A Módulo de control ESP, módulo de control ABS
ABS 2 40A Módulo de control ESP, módulo de control ABS
IG1 40A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC1), relé PDM (ACC))
IG2 30A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC2))
GLOW PLUG80AUnidad del relé de incandescencia
PTC 1
HEATERPTCHEATER150ABloque de conexiones E/R (Relé 6)
PTC 2
HEATERPTCHEATER250ABloque de conexiones E/R (Relé 5)
PTC 3
HEATERPTCHEATER350ABloque de conexiones E/R (Relé 4)
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 62

7-63
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
B+ 4 50A Caja de conexiones inteligente (Fusible - F14/F21/F22/F31/F38/F45,
dispositivo de corte automático en caso de fuga de corriente)
COOLING
FAN160ABloque de conexiones E/R (Relé 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40ABloque de conexiones E/R (Relé 13)
POWER
TAILGATE40AMódulo del portón trasero eléctrico
FUEL
HEATER30ABloque de conexiones E/R (Relé 10)
REAR
HEATED40ABloque de conexiones E/R (Relé 2)
COOLING FAN2240AG4FJ: Bloque de conexiones E/R (Relé 9)
Panel de fusibles principal del compartimento motor (Motor diésel)
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 63

7-64
Mantenimiento
Panel de fusibles principal del compartimento motor (Bloque PCB)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSI-
BLE
DCU 3DCU315A Unidad de control de dosificación
DCU2/
E-CVVT220A DCU2: Unidad de control de dosificación
E-CVVT2: PCM
DCU1/
E-CVVT120A DCU1: Unidad de control de dosificación
E-CVVT1: PCM
WIPER FRT125A Motor del limpiaparabrisas delantero
TCU 115A G4NA: PCM
G4FJ/D4HA: TCM
A/C COMP10ABloque de conexiones E/R (Relé 3)
ECU 320A G4NA/G4FD: PCM/ECM, G4FJ: ECM/TCM, G4KJ: PCM
HORN15A Relé de la bocina
BATTERY
MANAGEMENT10A Sensor de la batería
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 64

7-65
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSI-
BLE
SENSOR 210A
G4NA: Válvula de control de aceite 1/2, sensor de posición del árbol \
de levas 1/2, válvula solenoide de control de purga, bloque de conexiones E/R (RELÉ 3),
válvula solenoide de admisión variable
G4FD/G4FJ: Válvula de control de aceite 1/2, sensor de nivel de aceite (G4FD), válvula solenoide de control de purga, bloque de conexiones E/R
(RELÉ 3)
D4HA/D4FE: Sensor de posición del cigüeñal (D4HA), válvula solenoide de derivación de refrigeración EGR (D4HA), interruptor de la luz de freno,
bloque de conexiones E/R (Relé 3/6/14)
G4KJ: Válvula de control de aceite, válvula solenoide de control de purga, válvula solenoide de admisión variable, bloque de conexiones E/R (RELÉ 3)
SENSOR 115A
G4NA/G4KJ: Sensor de oxígeno (anterior/posterior)
G4FD: PCM/ECM, sensor de oxígeno (anterior/posterior)
G4FJ: ECM, sensor de oxígeno (anterior/posterior)
D4HA/D4FE: Actuador VGT electrónico (D4HA), sensor Lambda 1/2, sensor PM, sensor de flujo de masa de aire D4FE), válvula reguladora de
presión de combustible (D4HA), válvula solenoide de la bomba de
aceite (D4FE), interruptor de la luz de freno (D4FE)
ECU 220A G4NA/G4FD: Bobina de encendido n° 1,2,3,4, condensador,
G4FJ: Bobina de encendido n° 1,2,3,4, D4HA/D4FE: ECM
ECU 515A G4FD: PCM/ECM, G4FJ: ECM
ECU 415A G4NA/G4FD: PCM/ECM, G4FJ/D4HA/D4FE: ECM, G4KJ: PCM
Panel de fusibles principal del compartimento motor (Bloque PCB)
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 65

7-66
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSI-
BLE
SENSOR 310A
G4NA/G4FD/G4KJ: Inyector n° 1,2,3,4 (G4NA), bloque de conexiones E/R (Relé 1, relé 9)
G4FJ: Válvula solenoide de control de RCV, interruptor de presión de vacío del servofreno, bloque de conexiones E/R (Relé 1, relé 9)
D4HA/D4FE: Sensor de flujo de masa de aire (D4HA), válvula solenoide de la bomba de aceite (D4HA), bloque de conexiones E/R (Relé 1,
relé 9), actuador VGT electrónico (D4FE)
H/LP
WASHER20ABloque de conexiones E/R (Relé 12)
DEICER15A Bloque de conexiones E/R (Relé 8)
FUEL
PUMP20A Bloque de conexiones E/R (Relé 14)
MODULE 17.5A D4HA/D4FE: Unidad del relé de incandescencia, sensor de advertencia del
filtro de combustible, bloque de conexiones E/R (Relé 10)
B/ALARM HORN10A Bloque de conexiones E/R (Relé 7)
ACTIVEHOOD10AG4FD/G4FJ/D4HA/D4FE: Módulo de control de elevación activa del capó
ABS 310A Modulo de control ABS, modulo de control ESP
Panel de fusibles principal del compartimento motor (Bloque PCB)
FUEL
PUMP
