2019 Hyundai Tucson Manual del propietario (in Spanish)

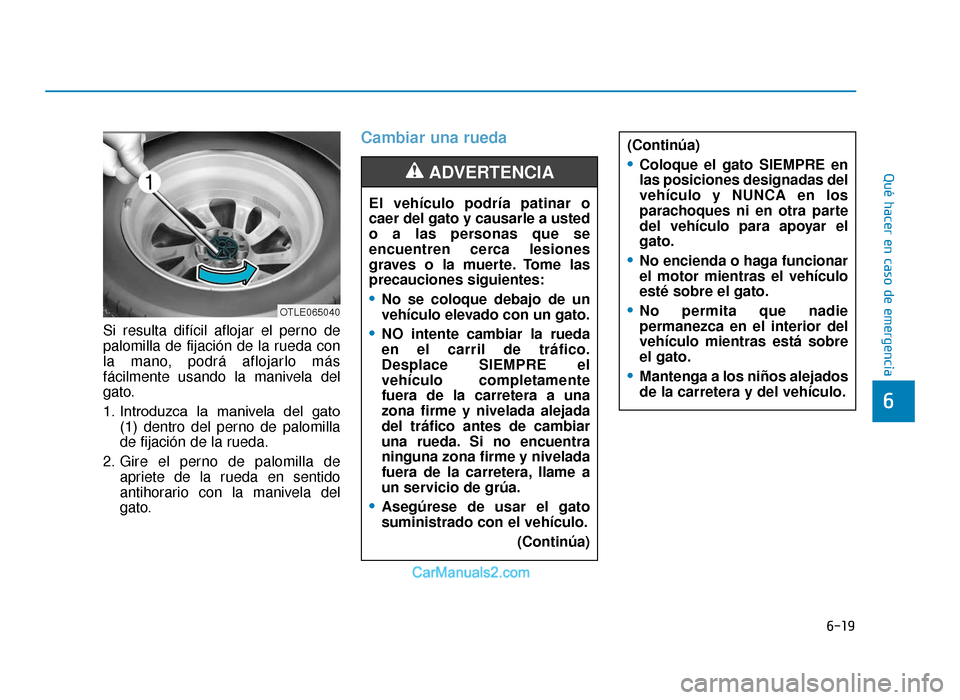

6-19
Qué hacer en caso de emergencia
6
Si resulta difícil aflojar el perno de
palomilla de fijación de la rueda con
la mano, podrá aflojarlo más
fácilmente usando la manivela del
gato.
1. Introduzca la manivela del gato(1) dentro del perno de palomilla
de fijación de la rueda.
2. Gire el perno de palomilla de apriete de la rueda en sentido
antihorario con la manivela del
gato.
Cambiar una rueda
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
•No se coloque debajo de un
vehículo elevado con un gato.
•NO intente cambiar la rueda
en el carril de tráfico.
Desplace SIEMPRE el
vehículo completamente
fuera de la carretera a una
zona firme y nivelada alejada
del tráfico antes de cambiar
una rueda. Si no encuentra
ninguna zona firme y nivelada
fuera de la carretera, llame a
un servicio de grúa.
•Asegúrese de usar el gato
suministrado con el vehículo.
(Continúa)
ADVERTENCIA
(Continúa)
•Coloque el gato SIEMPRE en
las posiciones designadas del
vehículo y NUNCA en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
•No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
•No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
•Mantenga a los niños alejados
de la carretera y del vehículo.
OTLE065040
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 19

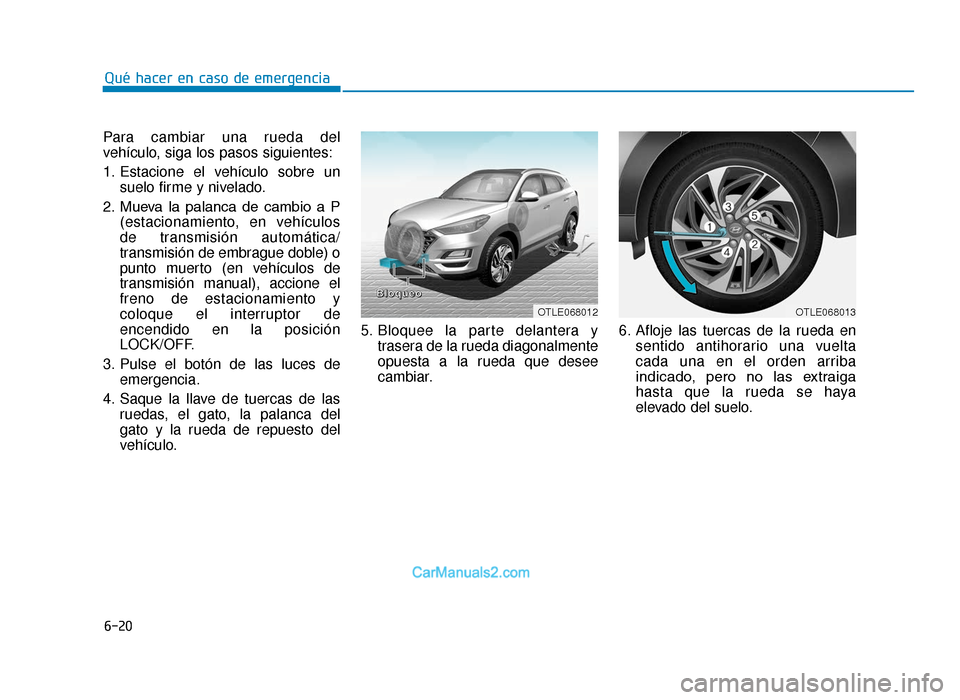

6-20
Qué hacer en caso de emergencia
Para cambiar una rueda del
vehículo, siga los pasos siguientes:
1. Estacione el vehículo sobre un suelo firme y nivelado.
2. Mueva la palanca de cambio a P (estacionamiento, en vehículos
de transmisión automática/
transmisión de embrague doble) o
punto muerto (en vehículos de
transmisión manual), accione el
freno de estacionamiento y
coloque el interruptor de
encendido en la posición
LOCK/OFF.
3. Pulse el botón de las luces de emergencia.
4. Saque la llave de tuercas de las ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo. 5. Bloquee la parte delantera y
trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar. 6. Afloje las tuercas de la rueda en
sentido antihorario una vuelta
cada una en el orden arriba
indicado, pero no las extraiga
hasta que la rueda se haya
elevado del suelo.
OTLE068012
B
Bllooqquueeoo
OTLE068013
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 20

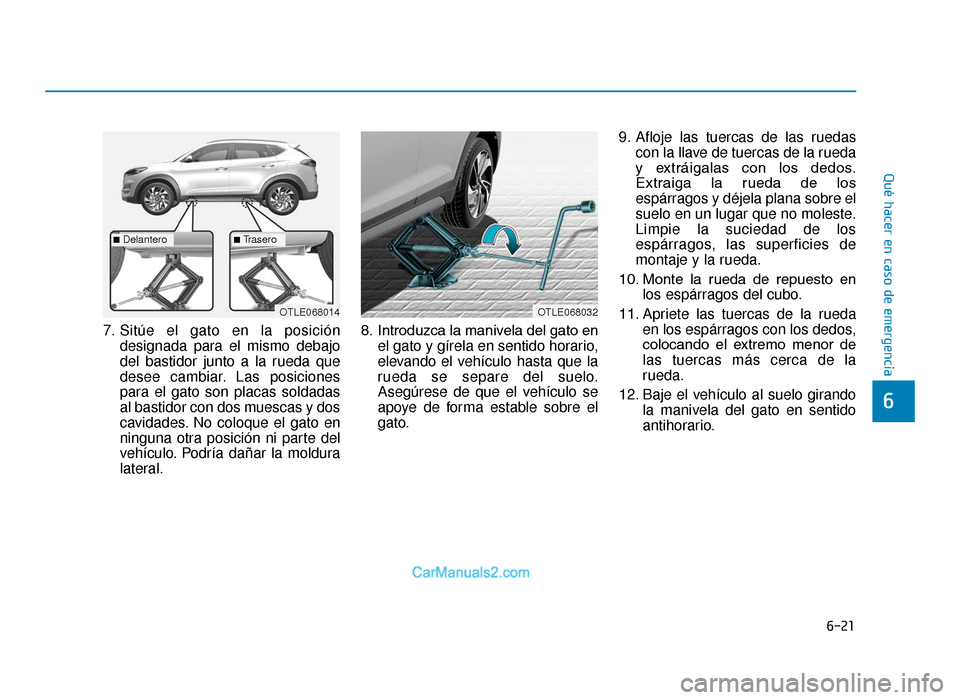

6-21
Qué hacer en caso de emergencia
6
7. Sitúe el gato en la posicióndesignada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos muescas y dos
cavidades. No coloque el gato en
ninguna otra posición ni parte del
vehículo. Podría dañar la moldura
lateral. 8. Introduzca la manivela del gato en
el gato y gírela en sentido horario,
elevando el vehículo hasta que la
rueda se separe del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato. 9. Afloje las tuercas de las ruedas
con la llave de tuercas de la rueda
y extráigalas con los dedos.
Extraiga la rueda de los
espárragos y déjela plana sobre el
suelo en un lugar que no moleste.
Limpie la suciedad de los
espárragos, las superficies de
montaje y la rueda.
10. Monte la rueda de repuesto en los espárragos del cubo.
11. Apriete las tuercas de la rueda en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
12. Baje el vehículo al suelo girando la manivela del gato en sentido
antihorario.
OTLE068032OTLE068014
■Delantero■Trasero
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 21

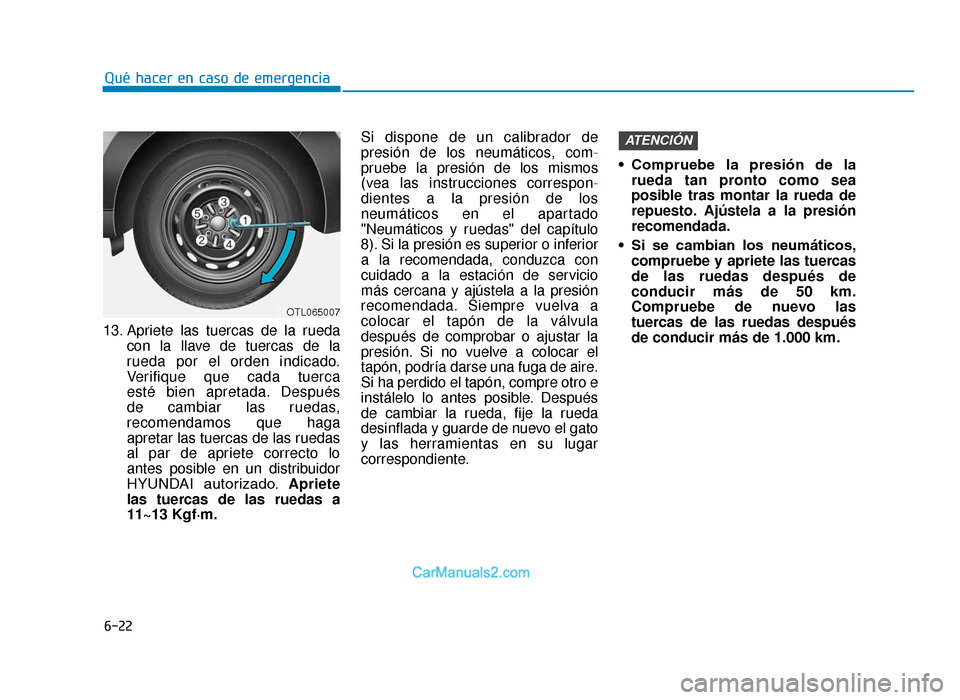

6-22
Qué hacer en caso de emergencia
13. Apriete las tuercas de la rueda con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca
esté bien apretada. Después
de cambiar las ruedas,
recomendamos que haga
apretar las tuercas de las ruedas
al par de apriete correcto lo
antes posible en un distribuidor
HYUNDAI autorizado. Apriete
las tuercas de las ruedas a
11~13 Kgf·m. Si dispone de un calibrador de
presión de los neumáticos, com
-
pruebe la presión de los mismos
(vea las instrucciones correspon -
dientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8). Si la presión es superior o inferior
a la recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente. • Compruebe la presión de la
rueda tan pronto como sea
posible tras montar la rueda de
repuesto. Ajústela a la presión
recomendada.
• Si se cambian los neumáticos, compruebe y apriete las tuercas
de las ruedas después de
conducir más de 50 km.
Compruebe de nuevo las
tuercas de las ruedas después
de conducir más de 1.000 km.
ATENCIÓN
OTL065007
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 22

6-23
Qué hacer en caso de emergencia
6
Si algún equipamiento, como el
gato, las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
Use ruedas de repuestocompactas (opcional)
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad. Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control con riesgo
de causar un accidente:
•Use la rueda de repuesto
compacta solo en caso de
emergencia.
•NO conduzca el vehículo a
más de 80 km/h.
•No exceda el límite de carga
del vehículo ni la carga
portante máxima de la rueda
indicada en el flanco del
neumático de repuesto de
emergencia.
•No use la rueda de repuesto
compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.
ADVERTENCIA
Los espárragos y las tuercas de
las ruedas de su vehículo
poseen roscas métricas.
Después de cambiar una rueda,
asegúrese de que se monten
las mismas tuercas que se
desmontaron. Si es necesario
cambiar las tuercas de las
ruedas, asegúrese de que
tengan roscas métricas para
evitar daños en los espárragos
y garantizar que la rueda se
fije firmemente en el cubo.
Recomendamos que consulte
a un distribuidor HYUNDAI
autorizado para solicitar ayuda.
PRECAUCIÓN
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 23

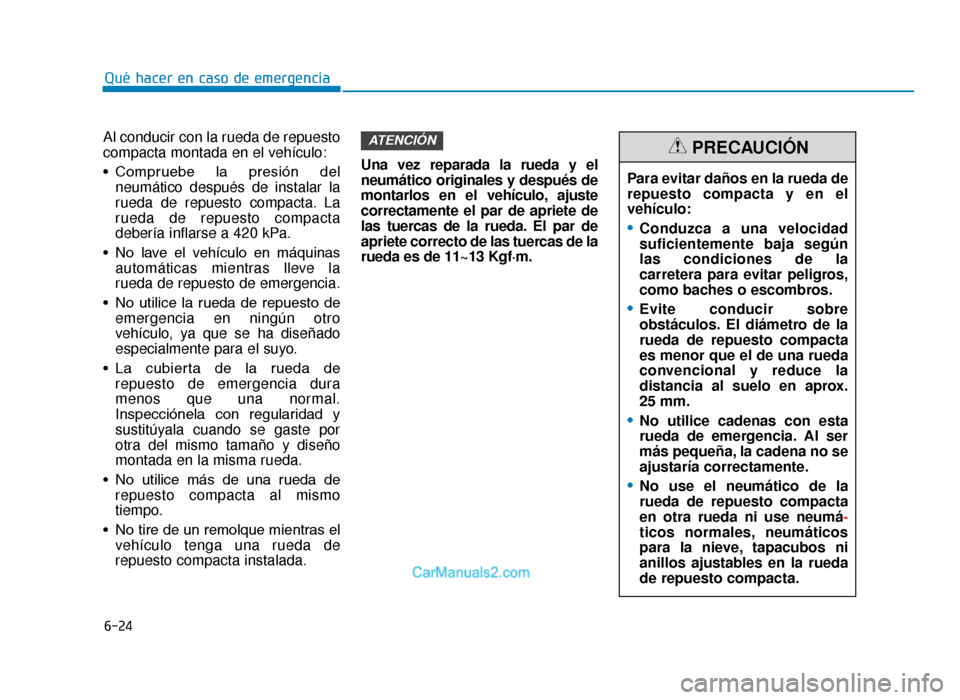

6-24
Al conducir con la rueda de repuesto
compacta montada en el vehículo:
• Compruebe la presión delneumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
• No lave el vehículo en máquinas automáticas mientras lleve la
rueda de repuesto de emergencia.
• No utilice la rueda de repuesto de emergencia en ningún otro
vehículo, ya que se ha diseñado
especialmente para el suyo.
• La cubierta de la rueda de repuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
• No utilice más de una rueda de repuesto compacta al mismo
tiempo.
• No tire de un remolque mientras el vehículo tenga una rueda de
repuesto compacta instalada. Una vez reparada la rueda y el
neumático originales y después de
montarlos en el vehículo, ajuste
correctamente el par de apriete de
las tuercas de la rueda. El par de
apriete correcto de las tuercas de la
rueda es de 11~13 Kgf·m.ATENCIÓN
Qué hacer en caso de emergencia
Para evitar daños en la rueda de
repuesto compacta y en el
vehículo:
•Conduzca a una velocidad
suficientemente baja según
las condiciones de la
carretera para evitar peligros,
como baches o escombros.
•Evite conducir sobre
obstáculos. El diámetro de la
rueda de repuesto compacta
es menor que el de una rueda
convencional y reduce la
distancia al suelo en aprox.
25 mm.
•No utilice cadenas con esta
rueda de emergencia. Al ser
más pequeña, la cadena no se
ajustaría correctamente.
•No use el neumático de la
rueda de repuesto compacta
en otra rueda ni use neumá-
ticos normales, neumáticos
para la nieve, tapacubos ni
anillos ajustables en la rueda
de repuesto compacta.
PRECAUCIÓN
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 24

6-25
Qué hacer en caso de emergencia
6

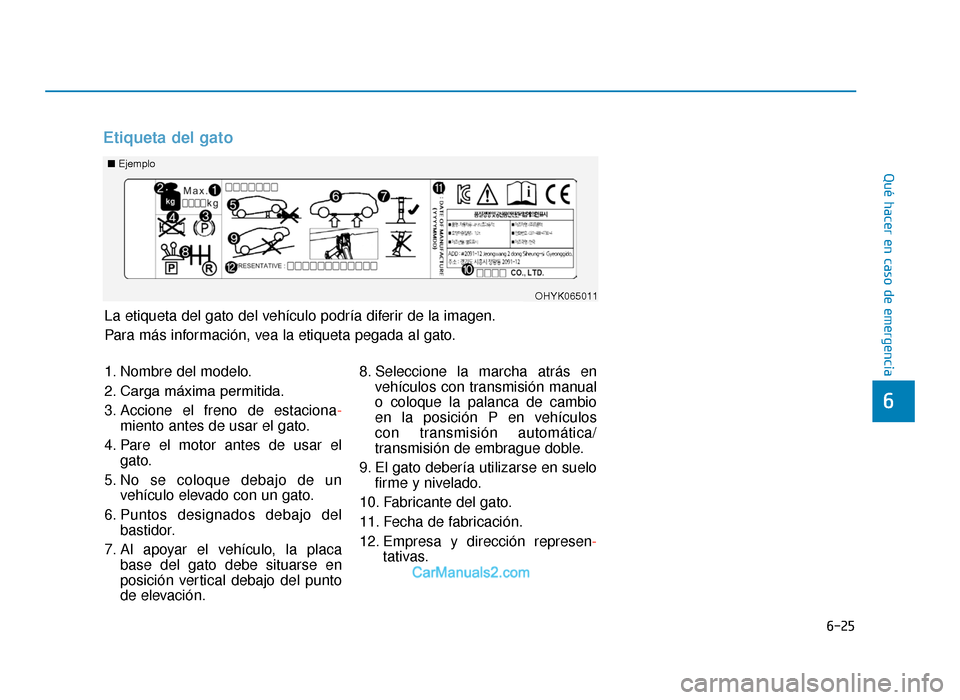

Etiqueta del gato
■Ejemplo
OHYK065011
1. Nombre del modelo.
2. Carga máxima permitida.
3. Accione el freno de estaciona -
miento antes de usar el gato.
4. Pare el motor antes de usar el gato.
5. No se coloque debajo de un vehículo elevado con un gato.
6. Puntos designados debajo del bastidor.
7. Al apoyar el vehículo, la placa base del gato debe situarse en
posición vertical debajo del punto
de elevación. 8. Seleccione la marcha atrás en
vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P en vehículos
con transmisión automática/
transmisión de embrague doble.
9. El gato debería utilizarse en suelo firme y nivelado.
10. Fabricante del gato.
11. Fecha de fabricación.
12. Empresa y dirección represen -
tativas.
La etiqueta del gato del vehículo podría diferir de la imagen.
Para más información, vea la etiqueta pegada al gato.
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 25

6-26
Qué hacer en caso de emergencia

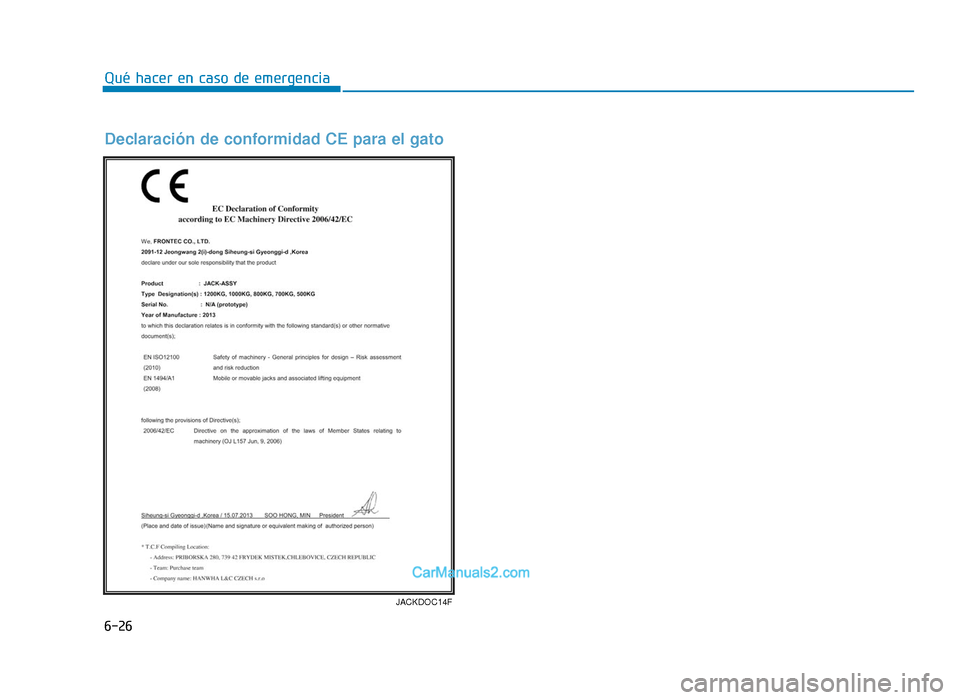

JACKDOC14F
Declaración de conformidad CE para el gato
TLe Euro spain 6.qxp 5/5/2018 12:34 PM Page 26
