2019 Hyundai Tucson Manual del propietario (in Spanish)

7-51
7
Mantenimiento

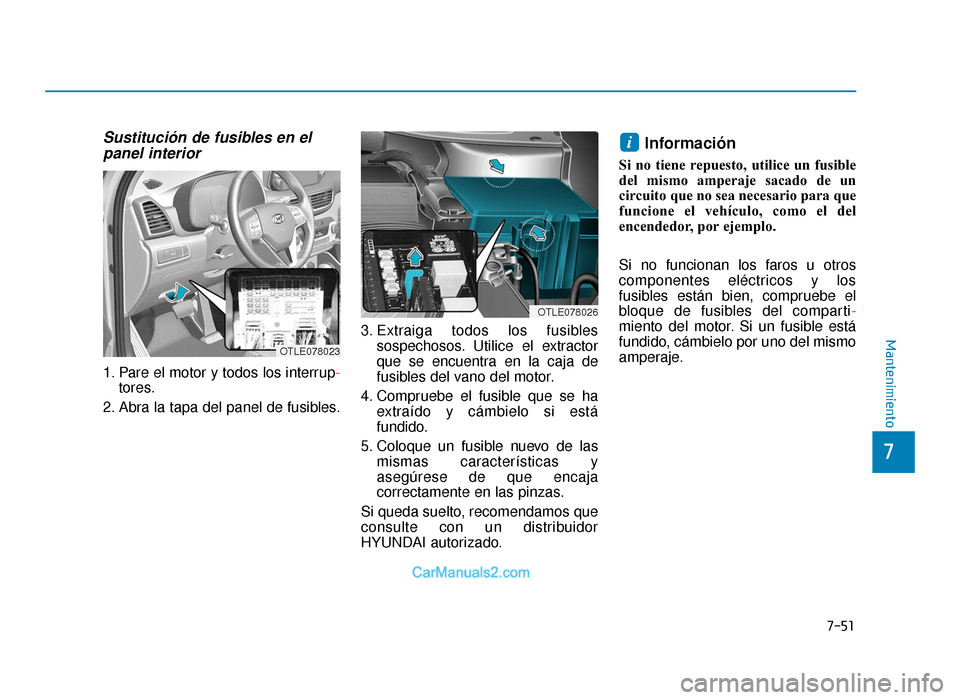

Sustitución de fusibles en elpanel interior
1. Pare el motor y todos los interrup -
tores.
2. Abra la tapa del panel de fusibles. 3. Extraiga todos los fusibles
sospechosos. Utilice el extractor
que se encuentra en la caja de
fusibles del vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está
fundido.
5. Coloque un fusible nuevo de las mismas características y
asegúrese de que encaja
correctamente en las pinzas.
Si queda suelto, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
Información
Si no tiene repuesto, utilice un fusible
del mismo amperaje sacado de un
circuito que no sea necesario para que
funcione el vehículo, como el del
encendedor, por ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los
fusibles están bien, compruebe el
bloque de fusibles del comparti -
miento del motor. Si un fusible está
fundido, cámbielo por uno del mismo
amperaje.
i
OTLE078026
OTLE078023
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 51

7-52
Mantenimiento

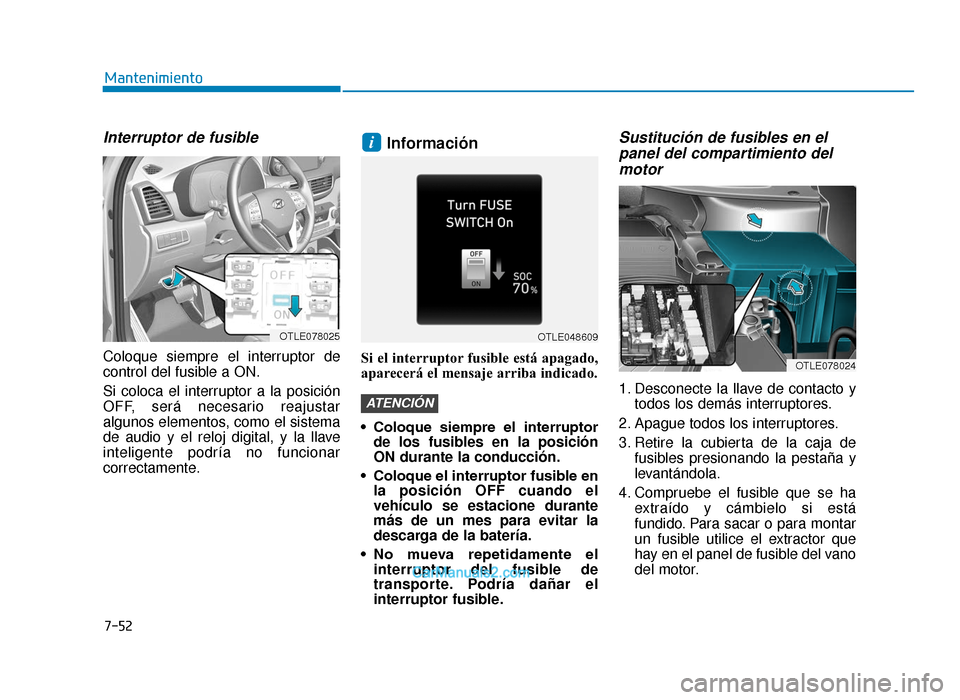

Interruptor de fusible
Coloque siempre el interruptor de
control del fusible a ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, y la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje arriba indicado.
• Coloque siempre el interruptorde los fusibles en la posición
ON durante la conducción.
• Coloque el interruptor fusible en la posición OFF cuando el
vehículo se estacione durante
más de un mes para evitar la
descarga de la batería.
• No mueva repetidamente el interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
Sustitución de fusibles en el
panel del compartimiento delmotor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Apague todos los interruptores.
3. Retire la cubierta de la caja de fusibles presionando la pestaña y
levantándola.
4. Compruebe el fusible que se ha extraído y cámbielo si está
fundido. Para sacar o para montar
un fusible utilice el extractor que
hay en el panel de fusible del vano
del motor.ATENCIÓN
i
OTLE048609OTLE078025
OTLE078024
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 52

7-53
7
Mantenimiento

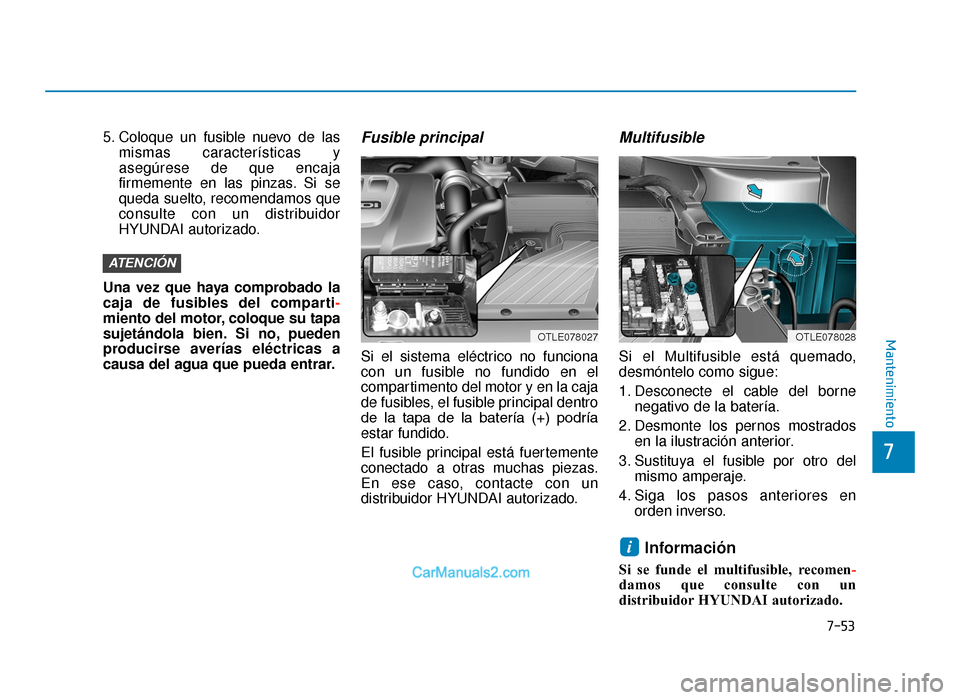

5. Coloque un fusible nuevo de lasmismas características y
asegúrese de que encaja
firmemente en las pinzas. Si se
queda suelto, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
Una vez que haya comprobado la
caja de fusibles del comparti-
miento del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.Fusible principal
Si el sistema eléctrico no funciona
con un fusible no fundido en el
compartimento del motor y en la caja
de fusibles, el fusible principal dentro
de la tapa de la batería (+) podría
estar fundido.
El fusible principal está fuertemente
conectado a otras muchas piezas.
En ese caso, contacte con un
distribuidor HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne negativo de la batería.
2. Desmonte los pernos mostrados en la ilustración anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
Información
Si se funde el multifusible, recomen -
damos que consulte con un
distribuidor HYUNDAI autorizado.
i
ATENCIÓN
OTLE078027OTLE078028
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 53

7-54
Mantenimiento

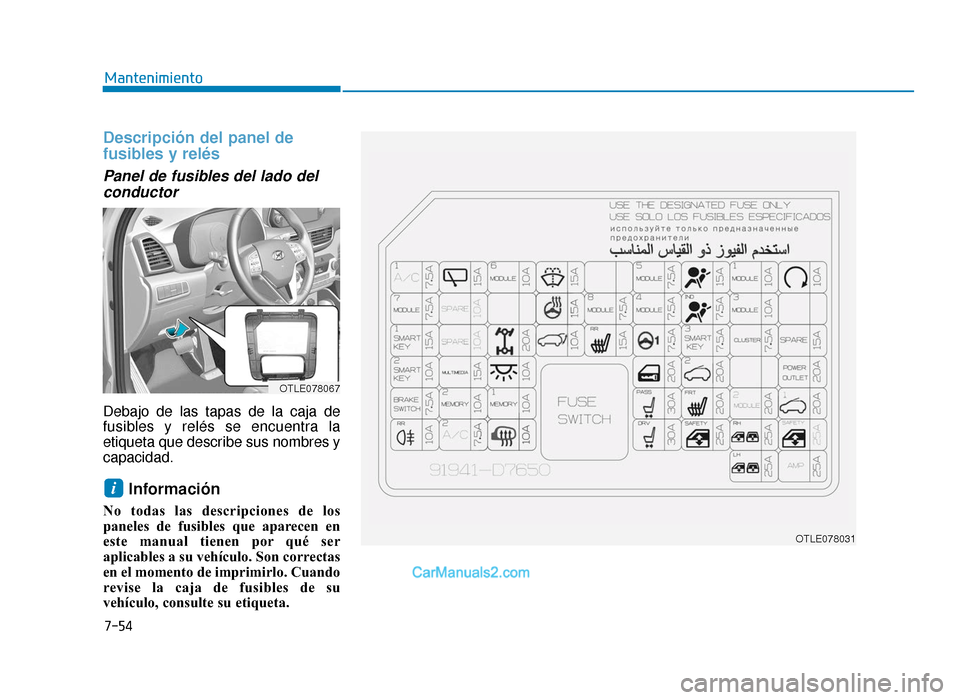

Descripción del panel de
fusibles y relés
Panel de fusibles del lado delconductor
Debajo de las tapas de la caja de
fusibles y relés se encuentra la
etiqueta que describe sus nombres y
capacidad.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OTLE078067
OTLE078031
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 54

7-55
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
A/CON 1 7,5A Módulo de control del aire acondicionado, ionizador del tablero de instrumentos,
bloque de conexiones E/R (Relé 4, 5, 13)
WIPER RR15A Caja de relés ICM (relé del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero
MODULE 6 10A BCM, módulo de control de llave inteligente
WASHER 15A Interruptor multifunción (interruptor del lavaparabrisas)
MODULE 5 7,5A
Interruptor del panel de protección, zumbador de ayuda al estacionamiento trasero, BCM, ECM
4WD, unidad de asistencia contra colisiones frontales, sensor del ángulo de dirección, radar
detector de ángulo muerto IZQ/DCH, interruptor de la consola, módulo de control de ayuda al
estacionamiento inteligente, módulo de control de ayuda de permanencia en el carril
A/BAG 15A Módulo de control SRS
MODULE 1 10A
BCM, unidad principal de navegación y A/V, módulo de llamada de emergencia MTS, AUDIO,
convertidor CC/CC de bajo voltaje, módulo de control de la llave inteligente, AMP, interruptor
del retrovisor exterior eléctrico, bloque PCB (relé de toma de corriente), monitor de vista aérea,
unidad del cargador inalámbrico, puerto USB trasero
START 10A Caja de relés ICM (relé de alarma antirrobo), interruptor de la relación de cambio
MODULE 7 7,5A Módulo de ventilación de aire del asiento delantero, módulo del calefactor del asiento delantero,
calefactor del asiento trasero, monitor de vista aérea
HEATED
STEERING15A BCM
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 55

7-56
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MODULE 8 7,5A Retrovisor exterior eléctrico del conductor/acompañante, manilla exterior de la llave inteligente
del conductor/acompañante, unidad de asistencia contra colisiones frontales, conector de
enlace de datos
MODULE 4 7,5A
Módulo de control del aire acondicionado, iluminación de la palanca de cambios ATM, faro
IZQ/DCH, unidad principal de navegación y A/V, retrovisor electrocrómico, AMP, sensor del
embrague, interruptor del panel de protección, conector de comprobación multifunción, módulo
del dispositivo de nivelación automática de faros, módulo de llamada de emergencia MTS,
módulo de ventilación de aire del asiento delantero, convertidor CC/CC de bajo voltaje, módulo
del calefactor del asiento delantero, calefactor del asiento trasero, airbag de cortina del
conductor
A/BAG IND 7,5A Panel de instrumentos, interruptor de la consola central
MODULE 3 10A BCM, interruptor de la palanca de cambios ATM, interruptor de la luz del freno
SMART KEY 1 15A Módulo de control de la llave inteligente
4WD 20A 4WD ECM
TAILGATE
OPEN10A Relé del portón trasero
S/HEATER RR 15A Calefactor del asiento trasero
MDPS 7,5A Unidad MDPS
SMART KEY 3 7,5A Módulo de control de la llave inteligente, Módulo del inmovilizador
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 56

7-57
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
CLUSTER7,5ATablero de instrumentos
SMART KEY 2 10A Módulo de control de la llave inteligente, interruptor de botón Start/Stop,
módulo del inmovilizador
MULTI MEDIA 15A AUDIO, unidad principal de navegación y A/V, convertidor DC-DC bajo
INTERIOR
LAMP 10A Iluminación de la llave de encendido e interruptor de advertencia de la puerta, luz del maletero,
luz de la guantera, luz de la consola del techo, luz del habitáculo, luz de cortesía delantera
IZQ/DCH, luz individual trasera IZQ/DCH, unidad del cargador inalámbrico
DOOR LOCK 20A Relé de bloqueo de puertas, relé de desbloqueo de puertas,
caja de relés ICM (relé de bloqueo mutuo)
SUN ROOF 2 20A Techo solar panorámico
POWER
OUTLET 20A Salida eléctrica delantera y mechero, toma de corriente delantera n° 2
BRAKE
SWITCH 7,5A Módulo de control de la llave inteligente, interruptor de la luz de freno
MEMORY 2 10A BCM, sensor de lluvia, interruptor de la consola, IND. de seguridad, módulo de control del aire
acondicionado, tablero de instrumentos, caja de relés ICM (relé de plegado/desplegado del
retrovisor exterior)
MEMORY 1MEMORY110A Módulo de llamadas de emergencia MTS
P/SEAT (PASS)30A Interruptor manual del asiento del acompañante
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 57

7-58
Mantenimiento

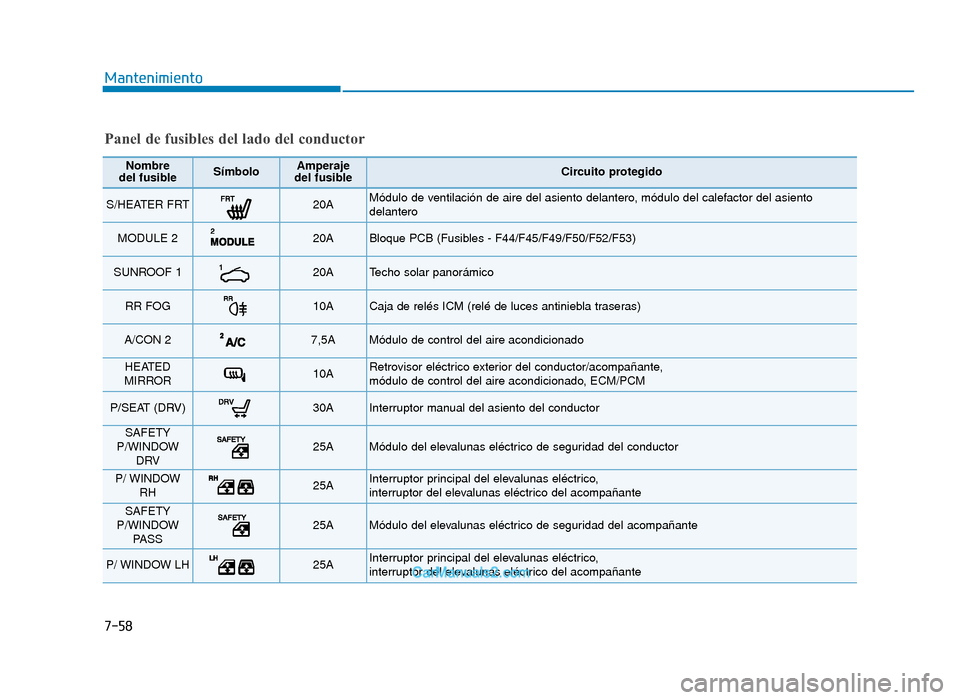

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
S/HEATER FRT20AMódulo de ventilación de aire del asiento delantero, módulo del calefactor del asiento
delantero
MODULE 2 20ABloque PCB (Fusibles - F44/F45/F49/F50/F52/F53)
SUNROOF 1 20A Techo solar panorámico
RR FOG10A Caja de relés ICM (relé de luces antiniebla traseras)
A/CON 2 7,5A Módulo de control del aire acondicionado
HEATED
MIRROR 10A Retrovisor eléctrico exterior del conductor/acompañante,
módulo de control del aire acondicionado, ECM/PCM
P/SEAT (DRV) 30A Interruptor manual del asiento del conductor
SAFETY
P/WINDOW DRV25A Módulo del elevalunas eléctrico de seguridad del conductor
P/ WINDOW RH 25A Interruptor principal del elevalunas eléctrico,
interruptor del elevalunas eléctrico del acompañante
SAFETY
P/WINDOW PASS25A Módulo del elevalunas eléctrico de seguridad del acompañante
P/ WINDOW LH 25A Interruptor principal del elevalunas eléctrico,
interruptor del elevalunas eléctrico del acompañante
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 58
