2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

9
545
9
Tekniset tiedot
Tekniset tiedot
9-1. Tekniset tiedotHuoltotiedot (polttoaine, öljyn määrä yms.) ........... 546
Polttoainetietoa ................. 560
9-2. Muutettavat asetukset Muutettavat asetukset ...... 562
9-3. Alustaminen
Alustettavat kohteet .......... 580
OM42B34FI.book Page 545 Thursday, December 27, 2018 3:51 PM

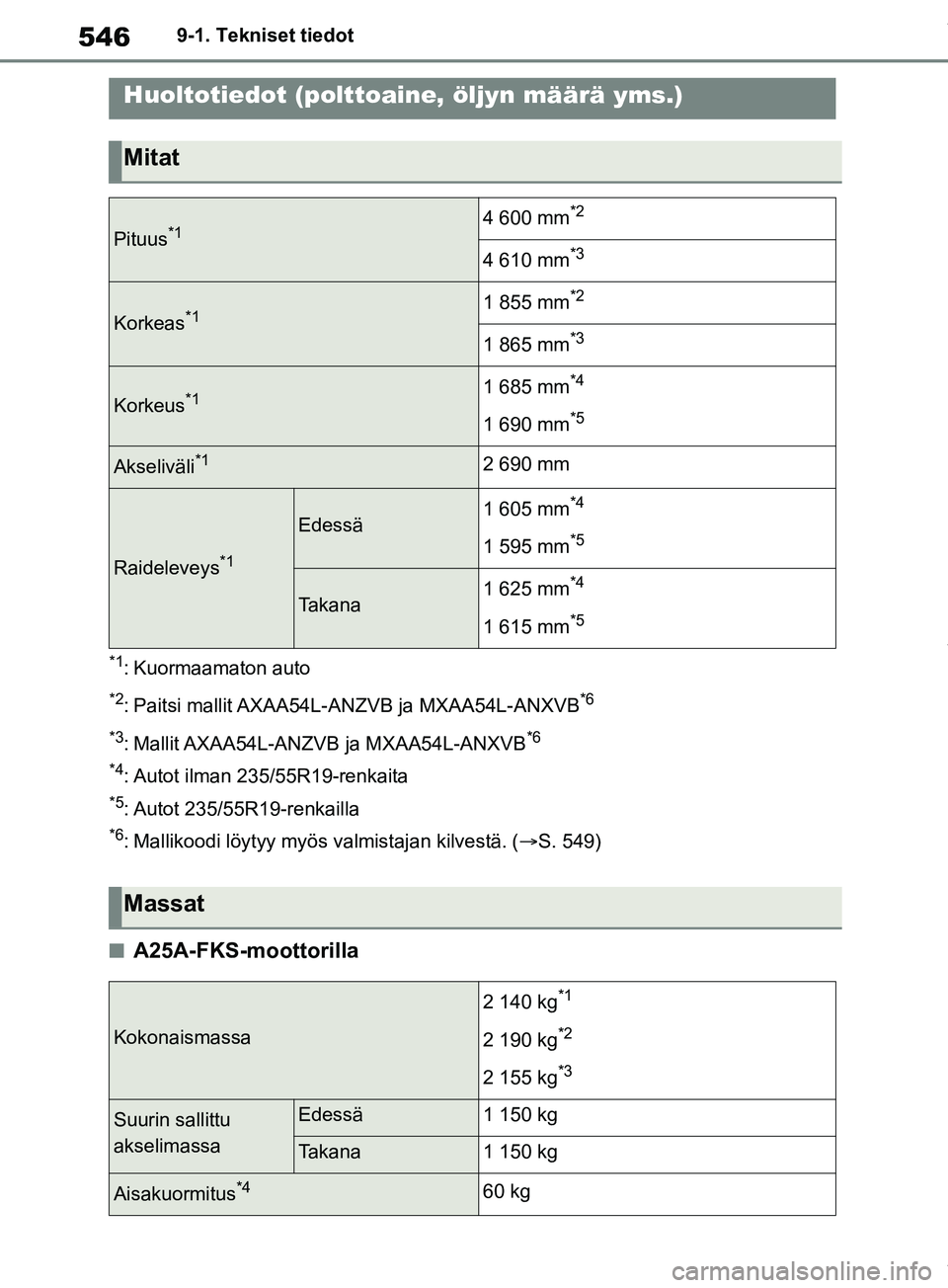

5469-1. Tekniset tiedot
9-1.Tekniset tiedot
*1: Kuormaamaton auto
*2: Paitsi mallit AXAA54L-ANZVB ja MXAA54L-ANXVB*6
*3
: Mallit AXAA54L-ANZVB ja MXAA54L-ANXVB*6
*4
: Autot ilman 235/55R19-renkaita
*5: Autot 235/55R19-renkailla
*6: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 549)
nA25A-FKS-moottorilla
Huoltotiedot (polttoaine, öljyn määrä yms.)
Mitat
Pituus*14 600 mm*2
4 610 mm*3
Korkeas*11 855 mm*2
1 865 mm*3
Korkeus*11 685 mm*4
1 690 mm*5
Akseliväli*12 690 mm
Raideleveys*1
Edessä1 605 mm*4
1 595 mm*5
Takana1 625 mm*4
1 615 mm*5
Massat
Kokonaismassa
2 140 kg*1
2 190 kg*2
2 155 kg*3
Suurin sallittu
akselimassaEdessä1 150 kg
Takana1 150 kg
Aisakuormitus*460 kg
OM42B34FI.book Page 546 Thursday, December 27, 2018 3:51 PM

547
9
9-1. Tekniset tiedot
Tekniset tiedot
*1: Mallit AXAA54L-ANZXB ja AXAA54L-ANZMB*5
*2
: Mallit AXAA54L-ANZGB ja AXAA54L-ANZVB*5
*3
: Mallikoodi*5, jossa W on viimeisenä kirjaimena.
*4: Mallit, joilla voidaan vetää perävaunua. ( S. 184)
*5: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 549)
nM20A-FKS-moottorilla (kaksivetomallit)
*1: Mallikoodi*8, jossa B on viimeisenä kirjaimena.
*2: Mallikoodi*8, jossa W on viimeisenä kirjaimena.
*3: Paitsi malli MXAA52L-ANXXBW*8
*4
: Malli MXAA52L-ANXXBW*8
*5
: Mallit, joilla voidaan vetää perävaunua. ( S. 184)
*6: Multidrive-vaihteistolla
*7: Käsivalintaisella vaihteistolla
*8: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 549)
Perävaunumassa*4Jarruton750 kg
Jarrullinen1 500 kg
Kokonaismassa
Multidrive-
vaihteistolla2 115 kg*1
2 065 kg*2
Käsivalintaisella
vaihteistolla2 030 kg*1
2 050 kg*2
Suurin sallittu akse-
limassa
Edessä1 150 kg*3
1 220 kg*4
Takana1 150 kg*3
1 220 kg*4
Aisakuormitus*560 kg*6
80 kg*7
Perävaunumassa*5
Jarruton750 kg
Jarrullinen1 500 kg*6
2 000 kg*7
OM42B34FI.book Page 547 Thursday, December 27, 2018 3:51 PM

5489-1. Tekniset tiedot
nM20A-FKS-moottorilla (nelivetomallit Multidrive-vaihteistolla)
*1: Mallit AXAA54L-ANXXB ja MXAA54L-ANXMB*6
*2
: Mallit MXAA54L-ANXGB ja MXAA54L-ANXVB*6
*3
: Mallikoodi*6, jossa W on viimeisenä kirjaimena.
*4: Mallikoodi*6, jossa B on viimeisenä kirjaimena.
*5: Mallit, joilla voidaan vetää perävaunua. ( S. 184)
*6: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 549)
nM20A-FKS-moottorilla (nelivetomallit käsivalintaisella vaihteistolla)
*1: Mallikoodi*4, jossa W on viimeisenä kirjaimena.
*2: Mallikoodi*4, jossa B on viimeisenä kirjaimena.
Kokonaismassa
2 125 kg*1
2 180 kg*2
2 155 kg*3
Suurin sallittu akse-
limassa
Edessä1 150 kg*4
1 220 kg*3
Takana1 150 kg*4
1 220 kg*3
Aisakuormitus*560 kg
Perävaunumassa*5Jarruton750 kg
Jarrullinen1 500 kg
Kokonaismassa2 105 kg*1
2 095 kg*2
Suurin sallittu
akselimassa
Edessä1 220 kg*1
1 150 kg*2
Takana1 220 kg*1
1 150 kg*2
Aisakuormitus*380 kg
Perävaunumassa*3Jarruton750 kg
Jarrullinen2 000 kg
OM42B34FI.book Page 548 Thursday, December 27, 2018 3:51 PM

549
9
9-1. Tekniset tiedot
Tekniset tiedot
*3: Mallit, joilla voidaan vetää perävaunua. (
S. 184)
*4: Mallikoodi löytyy myös valmistajan kilvestä. ( S. 549)
nAuton valmistenumero
Valmistenumero (VIN-numero) on
autosi virallinen tunnistetieto. Se on
Toyota-autosi ensis ijainen tunniste-
numero. Sitä tarvitaan rekisteröi-
täessä auton omistajaa.
Joissain malleissa tämä numero on
stanssattu kojetaulun vasempaan
yläreunaan.
Numero löytyy myös valmistajan
kilvestä.
Numero on myös stanssattu oikean
etuistuimen alle.
nMoottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
M20A-FKS-moottori
A25A-FKS-moottori
Auton tunnistetiedot
OM42B34FI.book Page 549 Thursday, December 27, 2018 3:51 PM

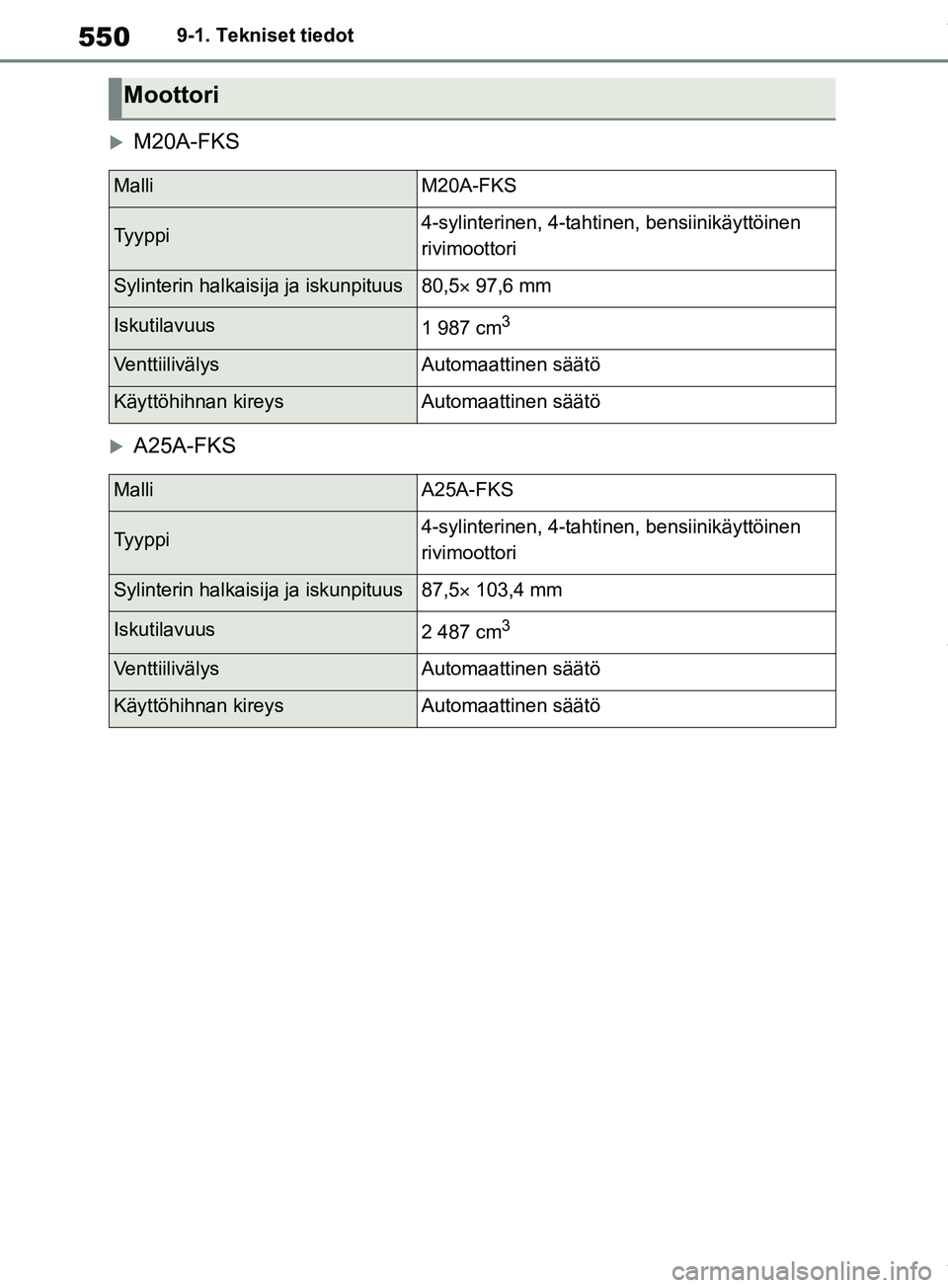

5509-1. Tekniset tiedot
M20A-FKS
A25A-FKS
Moottori
MalliM20A-FKS
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja iskunpituus80,5 97,6 mm
Iskutilavuus1 987 cm3
VenttiilivälysAutomaattinen säätö
Käyttöhihnan kireysAutomaattinen säätö
MalliA25A-FKS
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja iskunpituus87,5  103,4 mm
Iskutilavuus2 487 cm3
VenttiilivälysAutomaattinen säätö
Käyttöhihnan kireysAutomaattinen säätö
OM42B34FI.book Page 550 Thursday, December 27, 2018 3:51 PM

551
9
9-1. Tekniset tiedot
Tekniset tiedot
nÖljytilavuus (tyhjennys ja täyttö – ohjeellinen*)
*: Öljytilavuus on ohjearvo, jota käytetään öl
jyä vaihdettaessa. Käytä moottori käyt-
tölämpöiseksi ja sammuta se, odota vähintään 5 minuuttia ja tarkasta öljyn taso
mittatikusta.
nMoottoriöljyn valinta
Autosi moottorissa on Toyota
Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine
Motor Oil -öljyn käyttämistä. Myös
jotakin toista vastaavanlaatuista öljyä voidaan käyttää.
Öljyn laatu:
0W-16:
API grade SN "Resource-Conser-
ving"-moniasteöljy
0W-20, 5W-30 ja 10W-30:
Polttoaine
Polttoaineen laatu
Jos huomaat tämän kaltaisia polttoainetarroja
bensiiniasemalla, käytä vain tarrojen mukaisia
polttoaineita.
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo
EU-alue:
95 tai korkeampi
EU:n ulkopuolinen alue:
91 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)55 L
Voitelujärjestelmä
M20A-FKSA25A-FKS
Suodattimen kanssa4,3 L4,5 L
Ilman suodatinta3,9 L4,2 L
OM42B34FI.book Page 551 Thursday, December 27, 2018 3:51 PM

5529-1. Tekniset tiedot
API-luokka SL "Energy-Conser-
ving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai
ILSAC-moniasteöljy
15W-40:
API-luokka SL-, SM- tai SN-moni-
asteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-16 -
moottoriöljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja polttoaineta-
loudellisuutensa vuoksi paras valinta.
Jos SAE 0W-16 -moottoriöljyä ei
ole saatavilla, voit myös käyttää
SAE 0W-20 -moottoriöljyä. Se tulee
kuitenkin vaihtaa SAE 0W-16-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erittäin alhaisissa läm-
pötiloissa, saattaa moottorin käynnis-
tys olla vaikeaa. Näissä olosuhteissa
tulisi valita SAE 0W-16-, 0W-20- tai
5W-30 -moottoriöljy.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa Suositus
Öljyn viskositeetti (0W-16 on tässä
selitetty esimerkkinä):
• Öljyn viskositeettiluokituksessa 0W-16 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominai-
suudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat
öljyn kylmäkäynnistysominaisuu-
det.
• Luku 16 luokassa 0W-16 ilmai- see viskositeetin, kun öljy on kor-
keassa lämpötilassa.
Viskositeetiltaan suurempi öljy
(jonka arvo on suurempi) saattaa
soveltua moottoriin paremmin,
jos autolla ajetaan suurilla
nopeuksilla tai erittäin raskaan
kuormituksen olosuhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-
rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaa-
dun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tarkoittaa
öljyn laatua American Petroleum Insti-
tute (API) -luokituksella.
Keskiosa: "SAE 0W-16" tarkoittaa SAE-
A
B
A
OM42B34FI.book Page 552 Thursday, December 27, 2018 3:51 PM
