2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

449
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
Sulakerasia (joissakin malleissa)
S. 473)
Moottoriöljyn täyt töaukon korkki (S. 449)
Moottoriöljyn mittatikku ( S. 449)
Akku ( S. 453)
Jäähdytin ( S. 452)
Sähkötoiminen jäähdytystuuletin
Lauhdutin ( S. 452)
Pesunestesäiliö ( S. 454)
Moottorin jäähdytysnestesäiliö ( S. 451)
Tarkasta moottoriöljyn määrä mitta-
tikulla, kun moottori on käyttöläm- pöinen ja sammutettu.
nMoottoriöljyn tarkastus
1 Pysäköi auto tasaiselle alustalle.
Lämmitettyäsi moottorin ja sam-
Moottoritila
Osat
A
B
C
D
E
F
G
H
I
Moottoriöljyn tarkastus ja
öljyn lisääminen
OM42B34FI.book Page 449 Thursday, December 27, 2018 3:51 PM

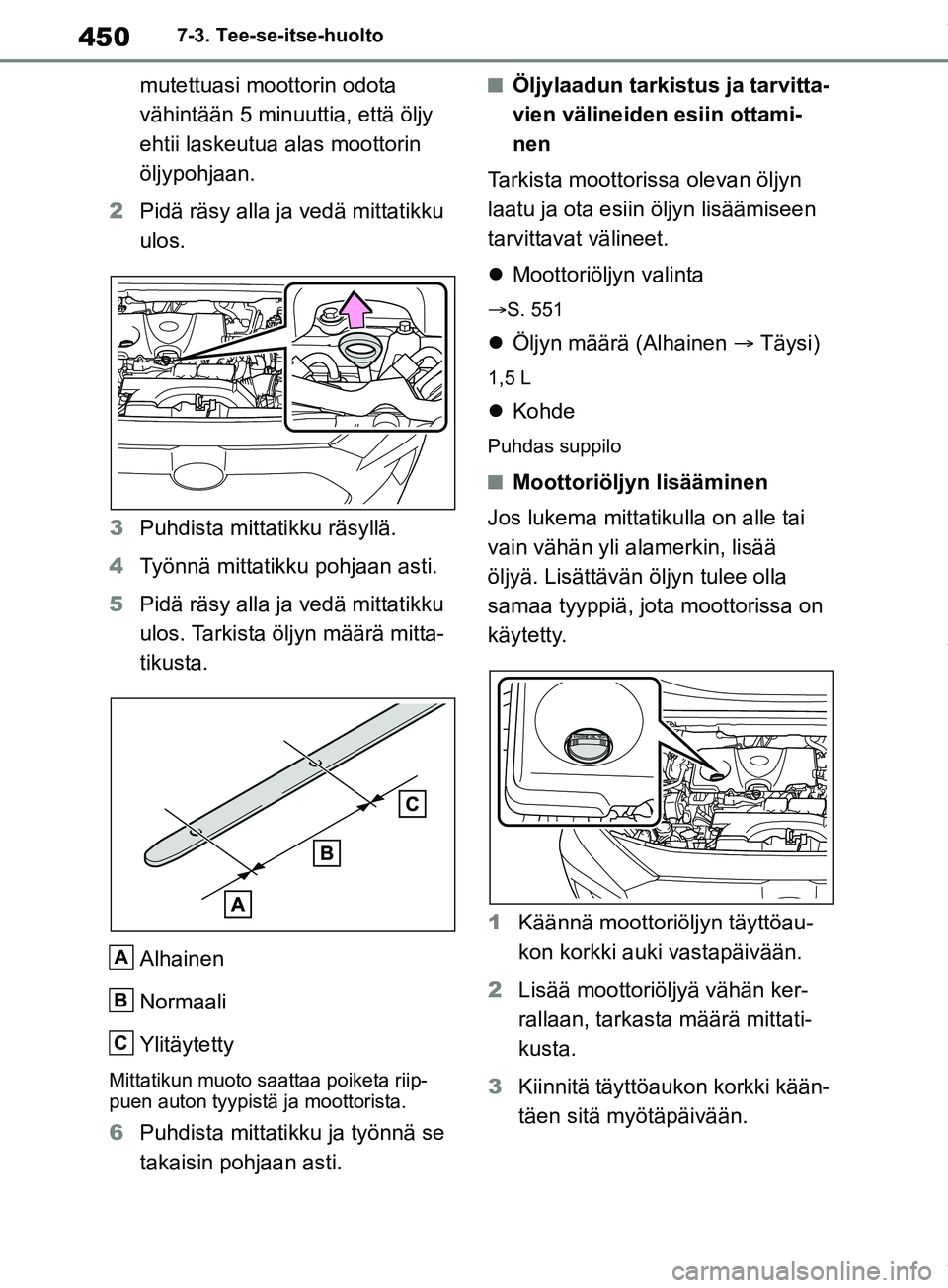

4507-3. Tee-se-itse-huolto
mutettuasi moottorin odota
vähintään 5 minuuttia, että öljy
ehtii laskeutua alas moottorin
öljypohjaan.
2 Pidä räsy alla ja vedä mittatikku
ulos.
3 Puhdista mittatikku räsyllä.
4 Työnnä mittatikku pohjaan asti.
5 Pidä räsy alla ja vedä mittatikku
ulos. Tarkista öljyn määrä mitta-
tikusta.
Alhainen
Normaali
Ylitäytetty
Mittatikun muoto saattaa poiketa riip-
puen auton tyypistä ja moottorista.
6Puhdista mittatikku ja työnnä se
takaisin pohjaan asti.
nÖljylaadun tarkistus ja tarvitta-
vien välineiden esiin ottami-
nen
Tarkista moottorissa olevan öljyn
laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
 Moottoriöljyn valinta
S. 551
Öljyn määrä (Alhainen  Täysi)
1,5 L
Kohde
Puhdas suppilo
nMoottoriöljyn lisääminen
Jos lukema mittatiku lla on alle tai
vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla
samaa tyyppiä, jota moottorissa on
käytetty.
1 Käännä moottoriöljyn täyttöau-
kon korkki auki vastapäivään.
2 Lisää moottoriöljyä vähän ker-
rallaan, tarkasta määrä mittati-
kusta.
3 Kiinnitä täyttöaukon korkki kään-
täen sitä myötäpäivään.
A
B
C
OM42B34FI.book Page 450 Thursday, December 27, 2018 3:51 PM

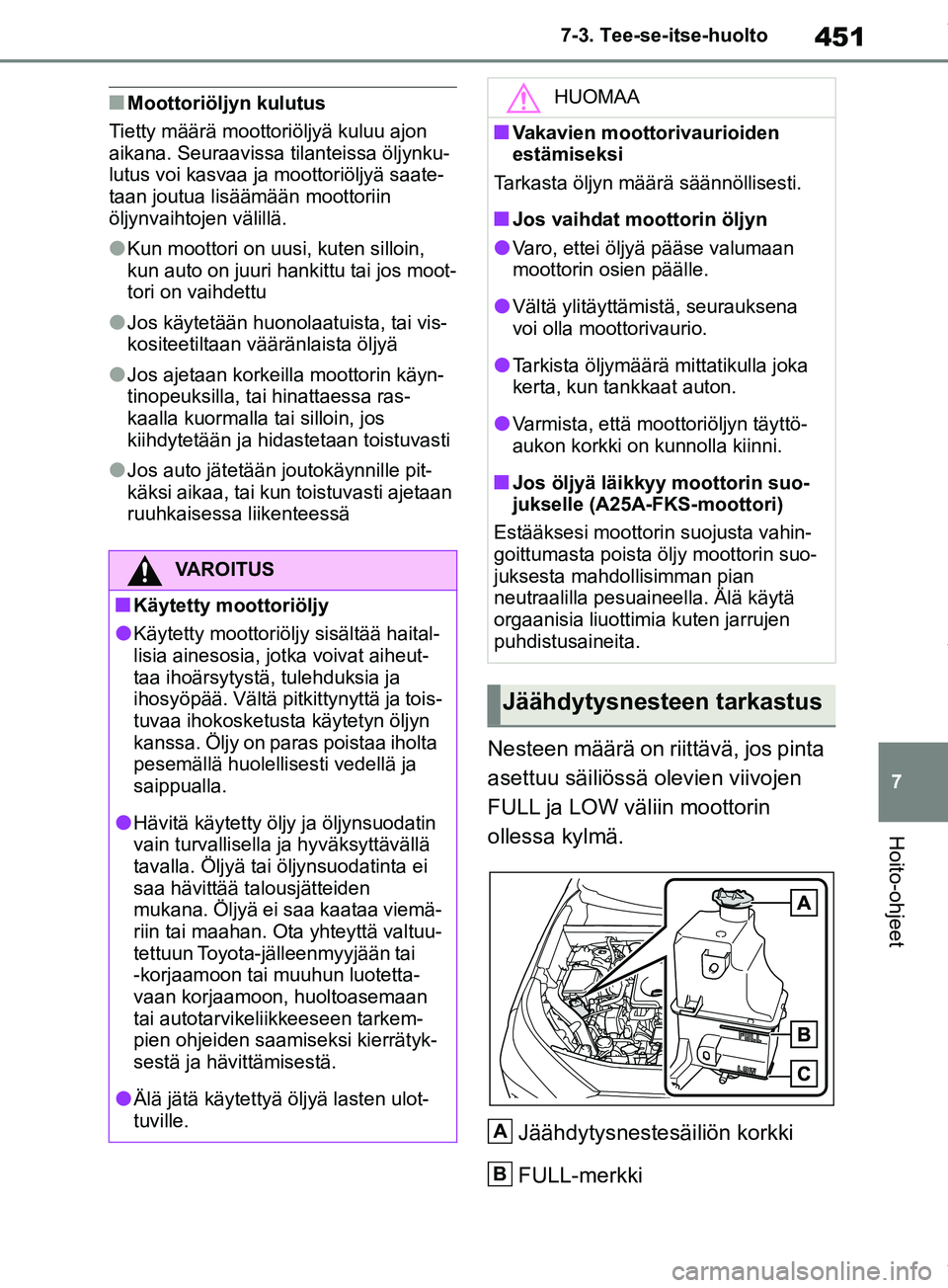

451
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
nMoottoriöljy
n kulutus
Tietty määrä moottoriöljyä kuluu ajon
aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saate-
taan joutua lisäämään moottoriin
öljynvaihtojen välillä.
lKun moottori on uusi, kuten silloin,
kun auto on juuri hankittu tai jos moot-
tori on vaihdettu
lJos käytetään huonolaatuista, tai vis-
kositeetiltaan vääränlaista öljyä
lJos ajetaan korkeilla moottorin käyn-
tinopeuksilla, tai hinattaessa ras-
kaalla kuormalla tai silloin, jos
kiihdytetään ja hidastetaan toistuvasti
lJos auto jätetään joutokäynnille pit-
käksi aikaa, tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Nesteen määrä on riittävä, jos pinta
asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin
ollessa kylmä.
Jäähdytysnestesäiliön korkki
FULL-merkki
VAROITUS
nKäytetty moottoriöljy
lKäytetty moottoriöljy sisältää haital-
lisia ainesosia, jotka voivat aiheut-
taa ihoärsytystä, tulehduksia ja
ihosyöpää. Vältä pitkittynyttä ja tois-
tuvaa ihokosketust a käytetyn öljyn
kanssa. Öljy on paras poistaa iholta
pesemällä huolellisesti vedellä ja
saippualla.
lHävitä käytetty öljy ja öljynsuodatin
vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei
saa hävittää talousjätteiden
mukana. Öljyä ei saa kaataa viemä-
riin tai maahan. Ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotetta-
vaan korjaamoon, huoltoasemaan
tai autotarvikeliikkeeseen tarkem-
pien ohjeiden saamiseksi kierrätyk-
sestä ja hävittämisestä.
lÄlä jätä käytettyä öljyä lasten ulot-
tuville.
HUOMAA
nVakavien moottorivaurioiden
estämiseksi
Tarkasta öljyn määrä säännöllisesti.
nJos vaihdat moottorin öljyn
lVaro, ettei öljyä pääse valumaan
moottorin osien päälle.
lVältä ylitäyttämist ä, seurauksena
voi olla moottorivaurio.
lTarkista öljymäärä mittatikulla joka
kerta, kun tankkaat auton.
lVarmista, että moot toriöljyn täyttö-
aukon korkki on kunnolla kiinni.
nJos öljyä läikkyy moottorin suo-
jukselle (A25A-FKS-moottori)
Estääksesi moottori n suojusta vahin-
goittumasta poista öljy moottorin suo-
juksesta mahdollisimman pian
neutraalilla pesuaineella. Älä käytä
orgaanisia liuottimia kuten jarrujen
puhdistusaineita.
Jäähdytysnesteen tarkastus
A
B
OM42B34FI.book Page 451 Thursday, December 27, 2018 3:51 PM

4527-3. Tee-se-itse-huolto
LOW-merkki
Jos pinta on alle LOW-viivan, lisää
jäähdytysnestettä aina FULL-viivaan
asti.
(S. 540)
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coo-
lant- jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista
jäähdytysnestettä, joka ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdy-
tysneste on sekoitus, jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua
vettä. (Minimilämpötila: -35 °C)
Jos haluat lisätietoja jäähdytysnes-
teestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
nJos jäähdytysnesteen pinta laskee
pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet,
letkut, moottorin/tehonsäätöyksikön säi-
liöiden korkit, tyhjennystulppa sekä vesi-
pumppu.
Jos et havaitse vuotoa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
korkki ja mahdolliset vuodot jäähdytys-
järjestelmässä.
Tarkista jäähdytin ja lauhdutin ja
poista vieraat aineet.
Jos jompikumpi yllä mainituista
osista on hyvin likainen etkä ole
varma niiden kunnosta, anna val-
tuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon
tutkia auto.
VAROITUS
nKun moottori on kuuma
Älä avaa moottorin jäähdytysneste-
säiliön korkkia.
Jäähdytysjärjestelmässä saattaa olla
painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan.
Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
CHUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään
vettä, eikä pelkästään pakkasnes-
tettä. Oikea sekoitus vettä ja pakkas-
nestettä takaa oikean voitelun,
korroosioneston ja jäähdytyksen. Lue
aina pakkasnesteen tai jäähdytysnes-
teen tuoteseloste.
nJos jäähdytysnestettä läikkyy
Pese neste vedellä estääksesi auton
osien ja maalipinnan vahingoittumi-
sen.
Jäähdyttimen ja
lauhduttimen tarkastus
OM42B34FI.book Page 452 Thursday, December 27, 2018 3:51 PM

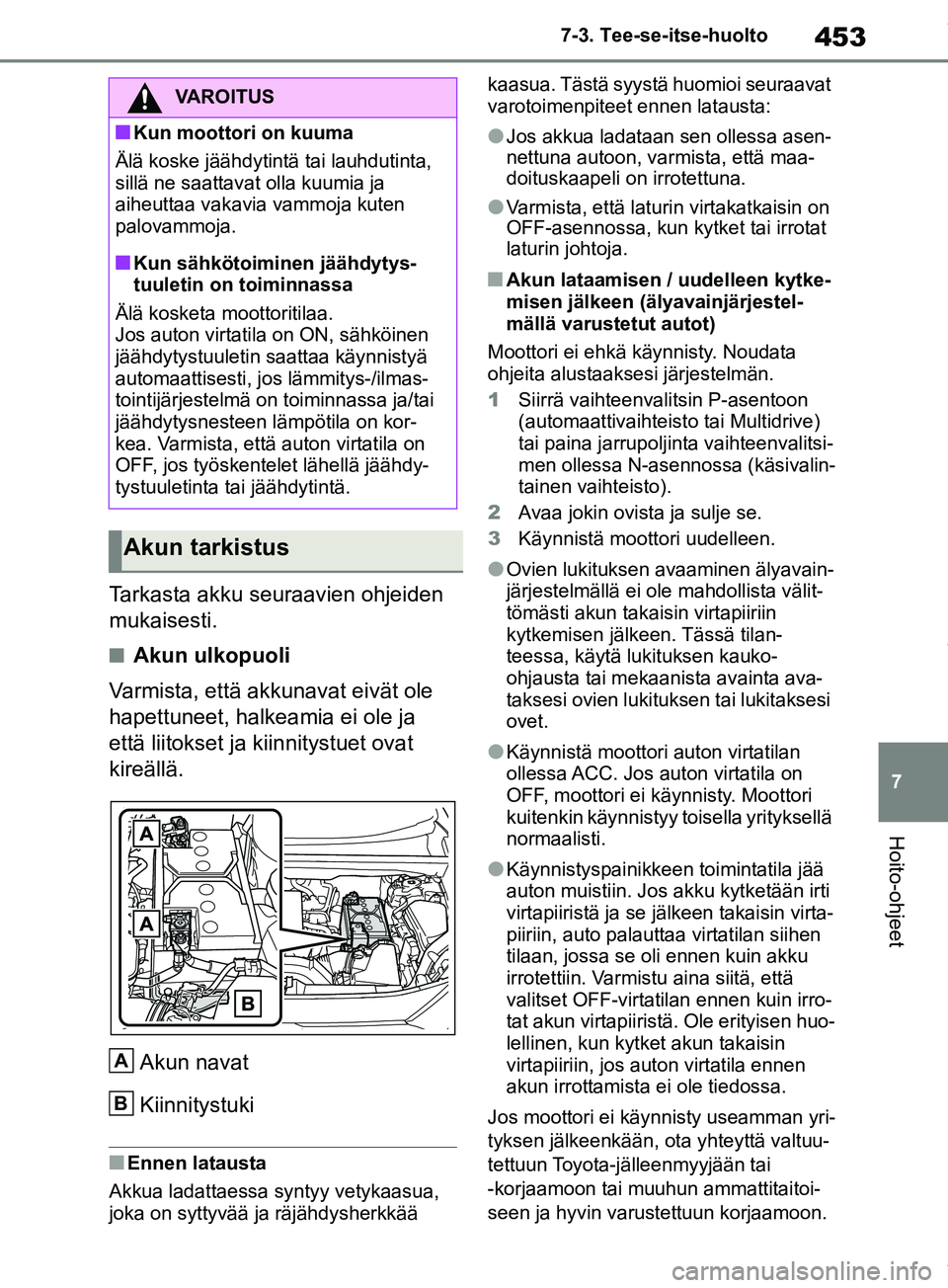

453
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
Tarkasta akku seuraavien ohjeiden
mukaisesti.
nAkun ulkopuoli
Varmista, että akkunavat eivät ole
hapettuneet, halkeamia ei ole ja
että liitokset ja kiinnitystuet ovat
kireällä.
Akun navat
Kiinnitystuki
nEnnen latausta
Akkua ladattaessa syntyy vetykaasua,
joka on syttyvää ja räjähdysherkkää kaasua. Tästä syystä huomioi seuraavat
varotoimenpiteet ennen latausta:
lJos akkua ladataan sen ollessa asen-
nettuna autoon, varmista, että maa-
doituskaapeli on irrotettuna.
lVarmista, että laturi
n virtakatkaisin on
OFF-asennossa, kun kytket tai irrotat
laturin johtoja.
nAkun lataamisen / uudelleen kytke-
misen jälkeen (älyavainjärjestel-
mällä varustetut autot)
Moottori ei ehkä käynnisty. Noudata
ohjeita alustaaksesi järjestelmän.
1 Siirrä vaihteenvalitsin P-asentoon
(automaattivaihteisto tai Multidrive)
tai paina jarrupoljinta vaihteenvalitsi-
men ollessa N-asennossa (käsivalin-
tainen vaihteisto).
2 Avaa jokin ovista ja sulje se.
3 Käynnistä moottori uudelleen.
lOvien lukituksen avaaminen älyavain-
järjestelmällä ei ole mahdollista välit-
tömästi akun takaisin virtapiiriin
kytkemisen jälke en. Tässä tilan-
teessa, käytä lukituksen kauko-
ohjausta tai mekaanista avainta ava-
taksesi ovien lukituksen tai lukitaksesi
ovet.
lKäynnistä moottori auton virtatilan
ollessa ACC. Jos auton virtatila on
OFF, moottori ei käynnisty. Moottori
kuitenkin käynnistyy toisella yrityksellä
normaalisti.
lKäynnistyspainikkeen toimintatila jää
auton muistiin. Jos a kku kytketään irti
virtapiiristä ja se jälkeen takaisin virta-
piiriin, auto palauttaa virtatilan siihen
tilaan, jossa se ol i ennen kuin akku
irrotettiin. Varmistu aina siitä, että
valitset OFF-virtatilan ennen kuin irro-
tat akun virtapiiristä. Ole erityisen huo-
lellinen, kun kytke t akun takaisin
virtapiiriin, jos auton virtatila ennen
akun irrottamista ei ole tiedossa.
Jos moottori ei kä ynnisty useamman yri-
tyksen jälkeenkään, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
VAROITUS
nKun moottori on kuuma
Älä koske jäähdytintä tai lauhdutinta,
sillä ne saattavat olla kuumia ja
aiheuttaa vakavia vammoja kuten
palovammoja.
nKun sähkötoiminen jäähdytys-
tuuletin on toiminnassa
Älä kosketa moottoritilaa.
Jos auton virtatila on ON, sähköinen
jäähdytystuuletin saattaa käynnistyä
automaattisesti, jos lämmitys-/ilmas-
tointijärjestelmä on toiminnassa ja/tai
jäähdytysnesteen lämpötila on kor-
kea. Varmista, että auton virtatila on
OFF, jos työskentelet lähellä jäähdy-
tystuuletinta tai jäähdytintä.
Akun tarkistus
A
B
OM42B34FI.book Page 453 Thursday, December 27, 2018 3:51 PM

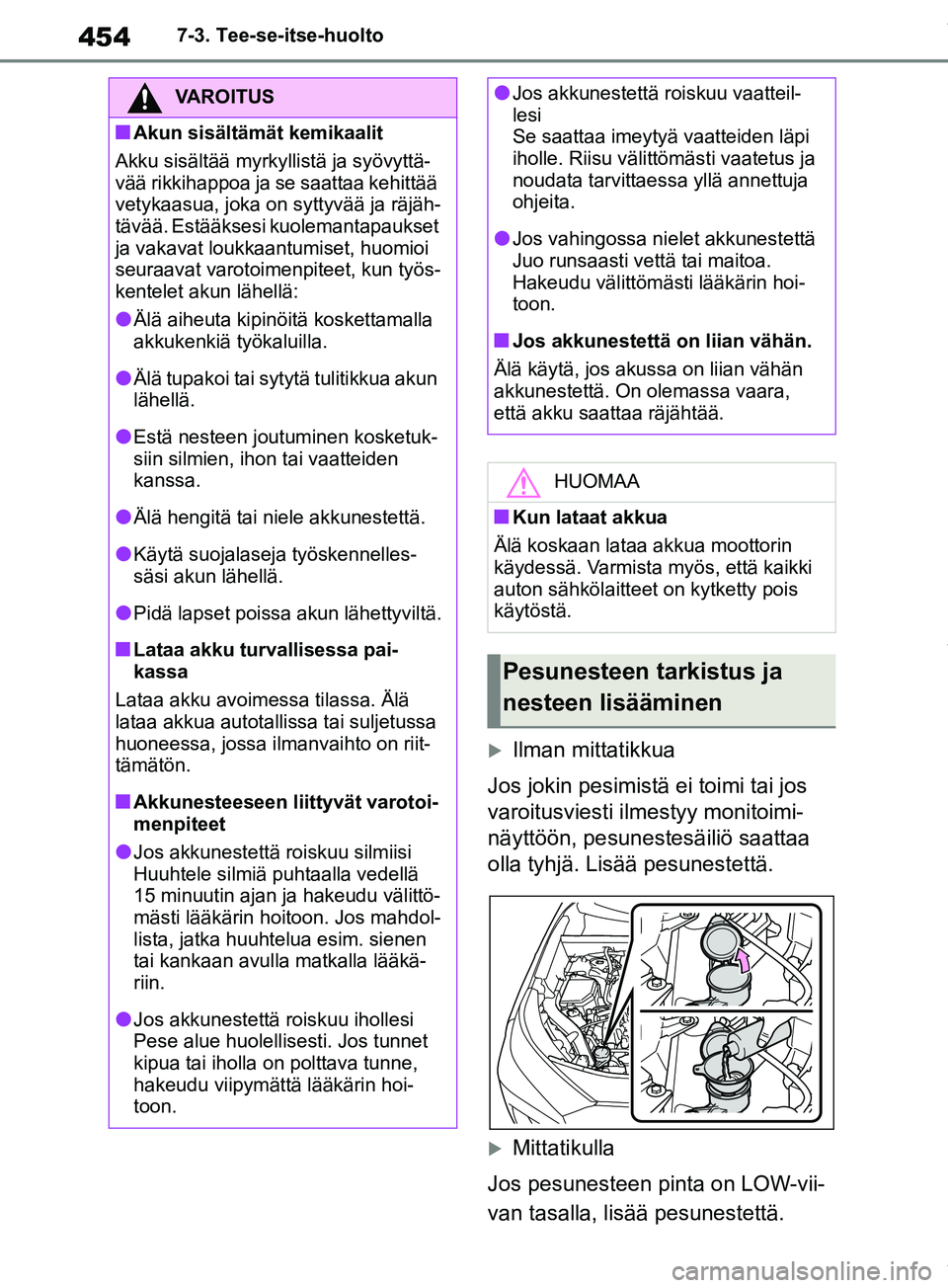

4547-3. Tee-se-itse-huolto
Ilman mittatikkua
Jos jokin pesimistä ei toimi tai jos
varoitusviesti ilmestyy monitoimi-
näyttöön, pesunest esäiliö saattaa
olla tyhjä. Lisää pesunestettä.
Mittatikulla
Jos pesunesteen pinta on LOW-vii-
van tasalla, lisää pesunestettä.
VAROITUS
nAkun sisältämät kemikaalit
Akku sisältää myrkyllistä ja syövyttä-
vää rikkihappoa ja se saattaa kehittää
vetykaasua, joka on syttyvää ja räjäh-
tävää. Estääksesi kuolemantapaukset
ja vakavat loukkaantumiset, huomioi
seuraavat varotoimenpiteet, kun työs-
kentelet akun lähellä:
lÄlä aiheuta kipinöitä koskettamalla
akkukenkiä työkaluilla.
lÄlä tupakoi tai sytytä tulitikkua akun
lähellä.
lEstä nesteen joutuminen kosketuk-
siin silmien, ihon tai vaatteiden
kanssa.
lÄlä hengitä tai niele akkunestettä.
lKäytä suojalaseja työskennelles-
säsi akun lähellä.
lPidä lapset poissa akun lähettyviltä.
nLataa akku turvallisessa pai-
kassa
Lataa akku avoimessa tilassa. Älä
lataa akkua autotalli ssa tai suljetussa
huoneessa, jossa ilmanvaihto on riit-
tämätön.
nAkkunesteeseen liittyvät varotoi-
menpiteet
lJos akkunestettä roiskuu silmiisi
Huuhtele silmiä puhtaalla vedellä
15 minuutin ajan ja hakeudu välittö-
mästi lääkärin hoitoon. Jos mahdol-
lista, jatka huuhtelua esim. sienen
tai kankaan avulla matkalla lääkä-
riin.
lJos akkunestettä roiskuu ihollesi
Pese alue huolellisesti. Jos tunnet
kipua tai iholla on polttava tunne,
hakeudu viipymättä lääkärin hoi-
toon.
lJos akkunestettä roiskuu vaatteil-
lesi
Se saattaa imeytyä vaatteiden läpi
iholle. Riisu välittömästi vaatetus ja
noudata tarvittaessa yllä annettuja
ohjeita.
lJos vahingossa nielet akkunestettä
Juo runsaasti vettä tai maitoa.
Hakeudu välittömästi lääkärin hoi-
toon.
nJos akkunestettä on liian vähän.
Älä käytä, jos akussa on liian vähän
akkunestettä. On olemassa vaara,
että akku saattaa räjähtää.
HUOMAA
nKun lataat akkua
Älä koskaan lataa akkua moottorin
käydessä. Varmista myös, että kaikki
auton sähkölaitteet on kytketty pois
käytöstä.
Pesunesteen tarkistus ja
nesteen lisääminen
OM42B34FI.book Page 454 Thursday, December 27, 2018 3:51 PM

455
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
nMittarin käyttö (j
oissakin malleissa)
Pesunesteen tason voi tarkistaa mittati-
kussa olevista nesteen pinnan ilmaisi-
naukoista.
Mikäli taso on toiseksi alimman reiän
alapuolella (LOW-merkintä), lisää pesu-
nestettä.
Nesteen tämän hetkinen taso
VAROITUS
nKun lisäät pesunestettä
Älä täytä pesunestettä säiliöön, jos
moottori on kuuma tai jos se on käyn-
nissä, sillä pesuneste sisältää alkoho-
lia ja saattaa sytty ä, jos sitä läikkyy
esim. moottorin päälle.
A
HUOMAA
nÄlä käytä muuta kuin pesunes-
teeksi tarkoitettua nestettä
Älä käytä saippuaist a vettä tai mootto-
rin jäähdytysnestettä pesunesteen
tilalla.
Niiden käyttö voi aiheuttaa raitoja
auton maalattuihin pintoihin sekä vau-
rioittaa pumppua, mikä johtaa ongel-
miin pesunesteen suihkuamisessa.
nPesunesteen laimentaminen
Laimenna pesuneste vedellä tarvit-
taessa.
Tarkista jäätymispisteet pesuneste-
pullossa olevasta ohjeesta.
OM42B34FI.book Page 455 Thursday, December 27, 2018 3:51 PM

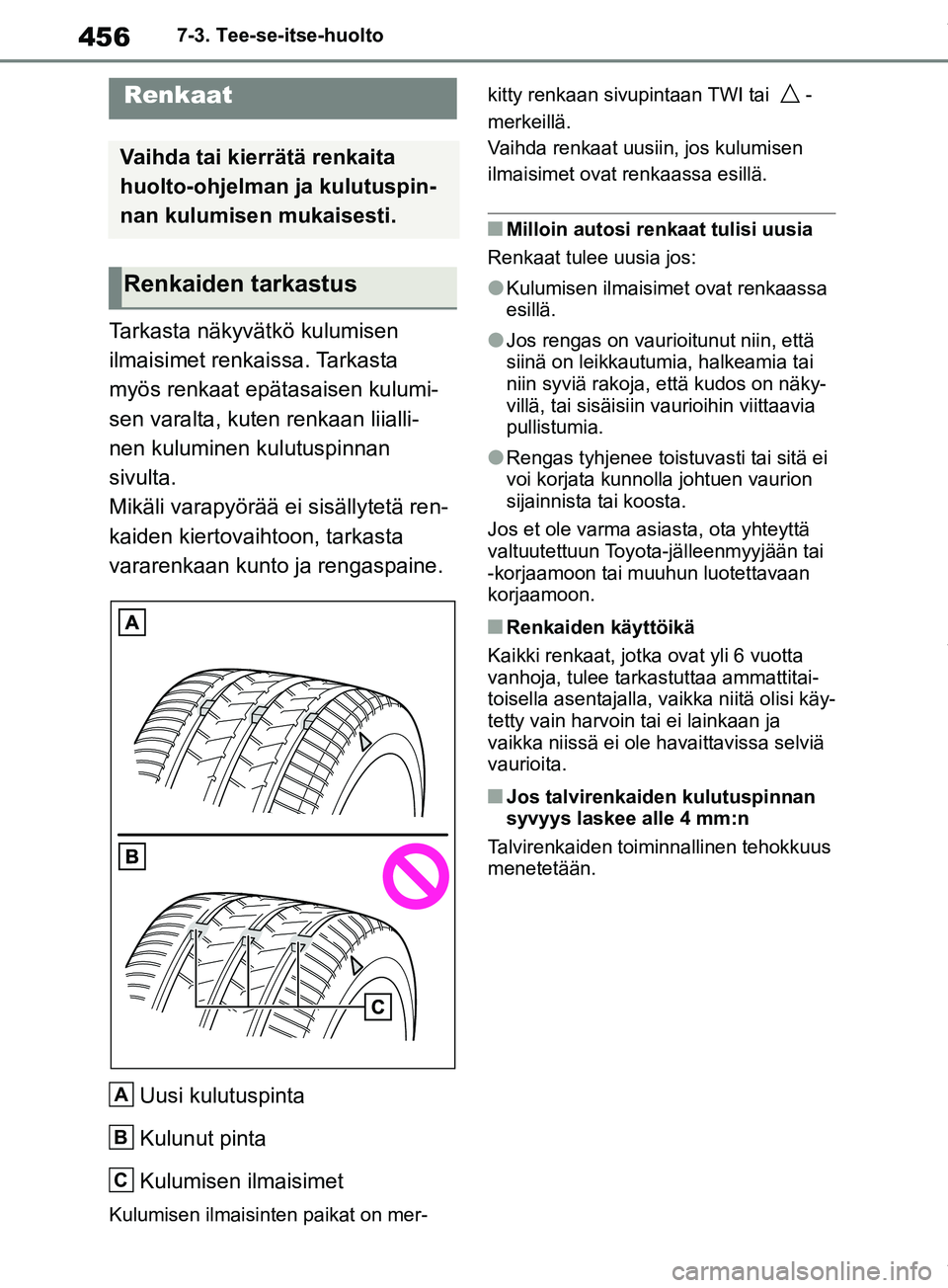

4567-3. Tee-se-itse-huolto
Tarkasta näkyvätkö kulumisen
ilmaisimet renkaissa. Tarkasta
myös renkaat epätasaisen kulumi-
sen varalta, kuten renkaan liialli-
nen kuluminen kulutuspinnan
sivulta.
Mikäli varapyörää ei sisällytetä ren-
kaiden kiertovaihtoon, tarkasta
vararenkaan kunto ja rengaspaine.
Uusi kulutuspinta
Kulunut pinta
Kulumisen ilmaisimet
Kulumisen ilmaisinten paikat on mer- kitty renkaan sivupintaan TWI tai -
merkeillä.
Vaihda renkaat uusiin, jos kulumisen
ilmaisimet ovat renkaassa esillä.
nMilloin autosi renkaat tulisi uusia
Renkaat tulee uusia jos:
lKulumisen ilmaisimet ovat renkaassa
esillä.
lJos rengas on vaurioitunut niin, että
siinä on leikkautumia, halkeamia tai
niin syviä rakoja, että kudos on näky-
villä, tai sisäisiin vaurioihin viittaavia
pullistumia.
lRengas tyhjenee toistuvasti tai sitä ei
voi korjata kunnolla johtuen vaurion
sijainnista tai koosta.
Jos et ole varma asiasta, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon.
nRenkaiden käyttöikä
Kaikki renkaat, jotka ovat yli 6 vuotta
vanhoja, tulee tarkas tuttaa ammattitai-
toisella asentajalla, vaikka niitä olisi käy-
tetty vain harvoin tai ei lainkaan ja
vaikka niissä ei ole havaittavissa selviä
vaurioita.
nJos talvirenkaiden kulutuspinnan
syvyys laskee alle 4 mm:n
Talvirenkaiden toiminnallinen tehokkuus
menetetään.
Renkaat
Vaihda tai kierrätä renkaita
huolto-ohjelman ja kulutuspin-
nan kulumisen mukaisesti.
Renkaiden tarkastus
A
B
C
OM42B34FI.book Page 456 Thursday, December 27, 2018 3:51 PM
