2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

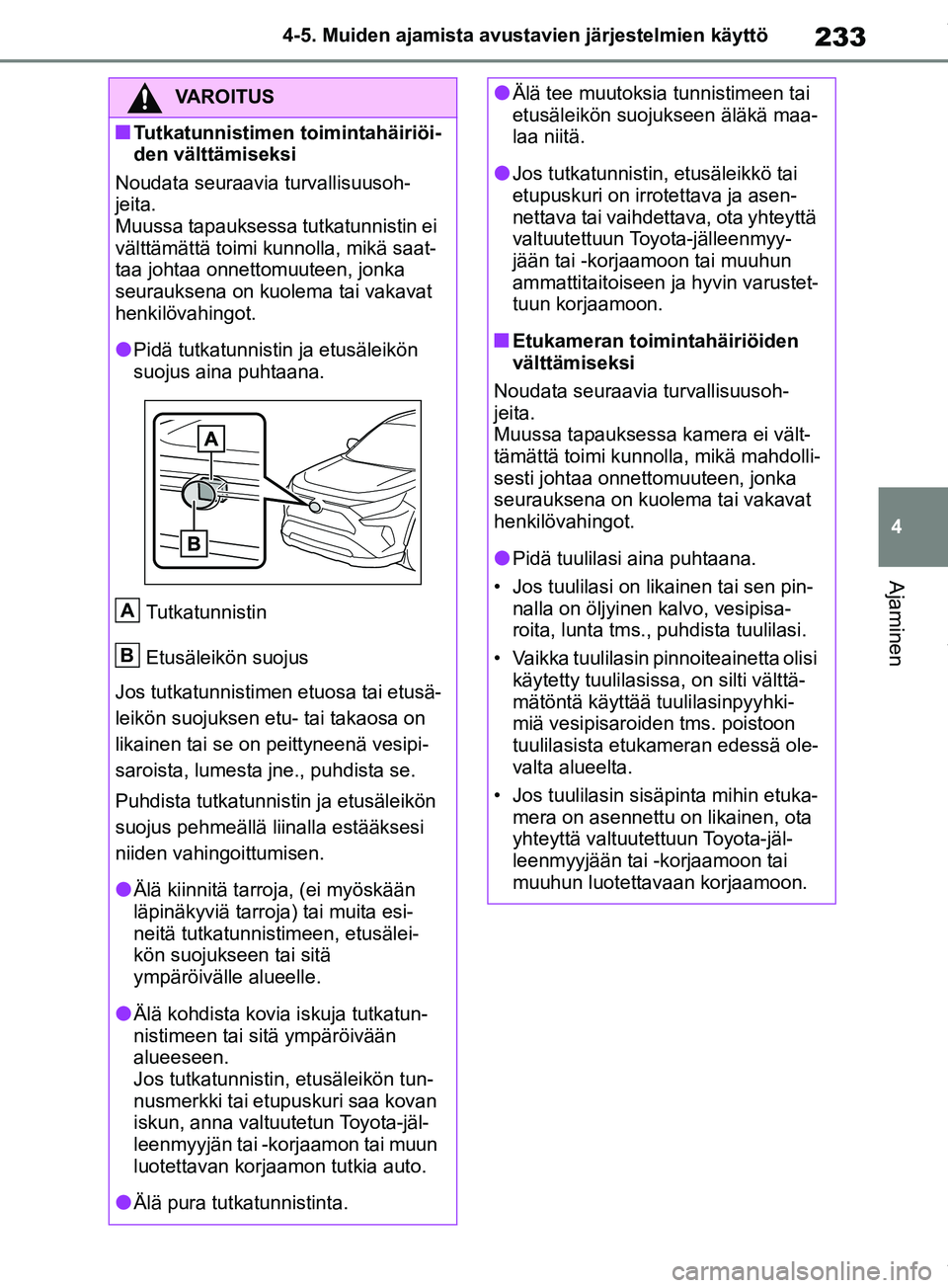

233
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
VAROITUS
nTutkatunnistimen toimintahäiriöi-
den välttämiseksi
Noudata seuraavia turvallisuusoh-
jeita.
Muussa tapauksessa tutkatunnistin ei
välttämättä toimi kunnolla, mikä saat-
taa johtaa onnettomuuteen, jonka
seurauksena on kuolema tai vakavat
henkilövahingot.
lPidä tutkatunnistin ja etusäleikön
suojus aina puhtaana.
Tutkatunnistin
Etusäleikön suojus
Jos tutkatunnistimen etuosa tai etusä-
leikön suojuksen etu- tai takaosa on
likainen tai se on peittyneenä vesipi-
saroista, lumesta jne., puhdista se.
Puhdista tutkatunnistin ja etusäleikön
suojus pehmeällä liinalla estääksesi
niiden vahingoittumisen.
lÄlä kiinnitä tarroja, (ei myöskään
läpinäkyviä tarroja) tai muita esi-
neitä tutkatunnistimeen, etusälei-
kön suojukseen tai sitä
ympäröivälle alueelle.
lÄlä kohdista kovia iskuja tutkatun-
nistimeen tai sitä ympäröivään
alueeseen.
Jos tutkatunnistin, etusäleikön tun-
nusmerkki tai etupuskuri saa kovan
iskun, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
lÄlä pura tutkatunnistinta.
A
B
lÄlä tee muutoksia tunnistimeen tai
etusäleikön suojukseen äläkä maa-
laa niitä.
lJos tutkatunnistin, etusäleikkö tai
etupuskuri on irrotettava ja asen-
nettava tai vaihdettava, ota yhteyttä
valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustet-
tuun korjaamoon.
nEtukameran toimintahäiriöiden
välttämiseksi
Noudata seuraavia turvallisuusoh-
jeita.
Muussa tapauksessa kamera ei vält-
tämättä toimi kunnolla, mikä mahdolli-
sesti johtaa onnettomuuteen, jonka
seurauksena on kuolema tai vakavat
henkilövahingot.
lPidä tuulilasi aina puhtaana.
• Jos tuulilasi on likainen tai sen pin- nalla on öljyinen kalvo, vesipisa-
roita, lunta tms., puhdista tuulilasi.
• Vaikka tuulilasin pinnoiteainetta olisi käytetty tuulilasissa, on silti välttä-
mätöntä käyttää tuulilasinpyyhki-
miä vesipisaroiden tms. poistoon
tuulilasista etukameran edessä ole-
valta alueelta.
• Jos tuulilasin sisäpinta mihin etuka- mera on asennettu on likainen, ota
yhteyttä valtuute ttuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
OM42B34FI.book Page 233 Thursday, December 27, 2018 3:51 PM

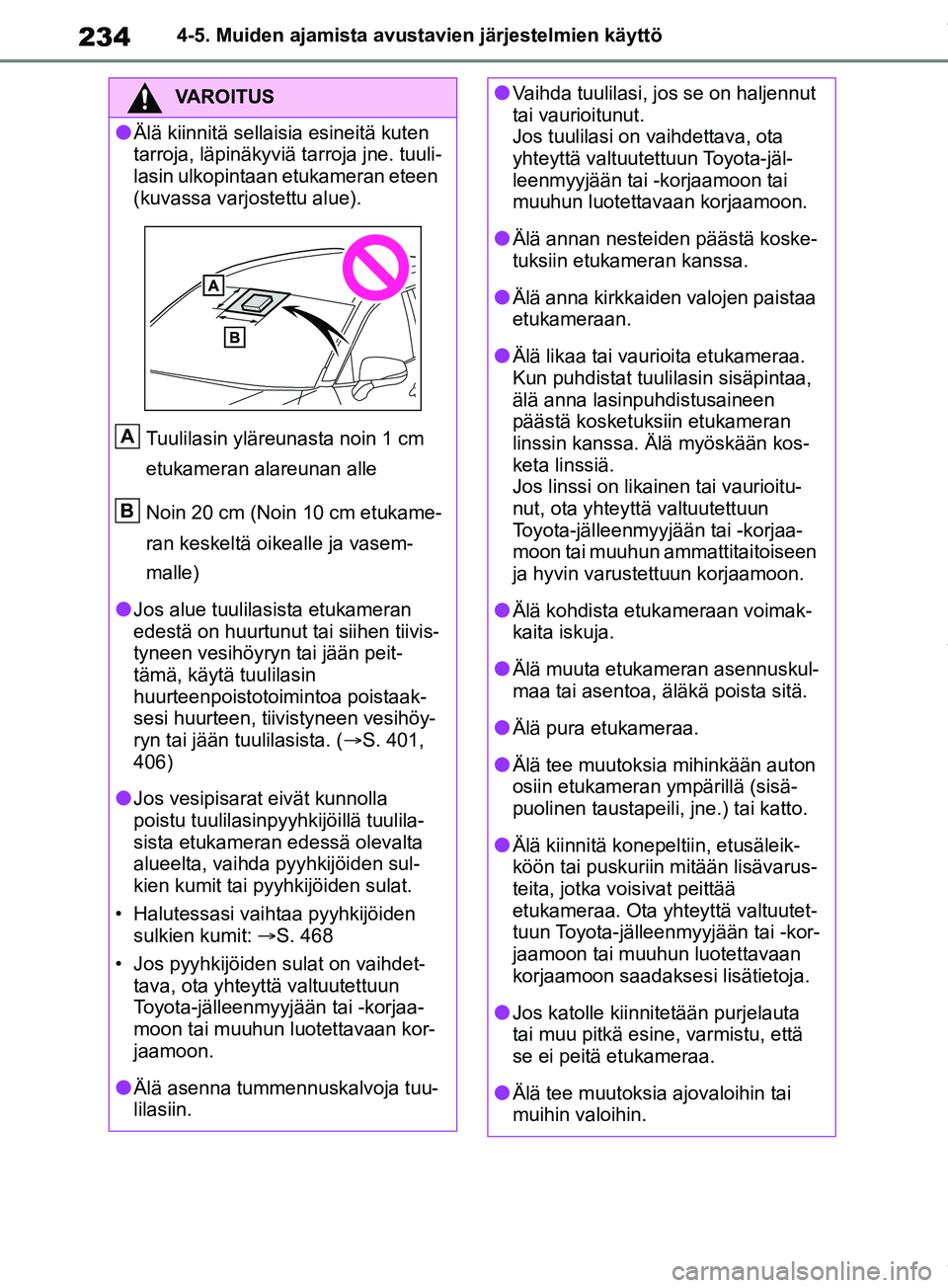

2344-5. Muiden ajamista avustavien järjestelmien käyttö
VAROITUS
lÄlä kiinnitä sellaisia esineitä kuten
tarroja, läpinäkyviä tarroja jne. tuuli-
lasin ulkopintaan etukameran eteen
(kuvassa varjostettu alue).
Tuulilasin yläreunasta noin 1 cm
etukameran alareunan alle
Noin 20 cm (Noin 10 cm etukame-
ran keskeltä oikealle ja vasem-
malle)
lJos alue tuulilasista etukameran
edestä on huurtunut tai siihen tiivis-
tyneen vesihöyryn tai jään peit-
tämä, käytä tuulilasin
huurteenpoistotoimintoa poistaak-
sesi huurteen, tiivistyneen vesihöy-
ryn tai jään tuulilasista. ( S. 401,
406)
lJos vesipisarat eivät kunnolla
poistu tuulilasinpyyhkijöillä tuulila-
sista etukameran edessä olevalta
alueelta, vaihda pyyhkijöiden sul-
kien kumit tai pyyhkijöiden sulat.
• Halutessasi vaihtaa pyyhkijöiden sulkien kumit: S. 468
• Jos pyyhkijöiden sulat on vaihdet- tava, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan kor-
jaamoon.
lÄlä asenna tummennuskalvoja tuu-
lilasiin.
A
B
lVaihda tuulilasi, jos se on haljennut
tai vaurioitunut.
Jos tuulilasi on vaihdettava, ota
yhteyttä valtuute ttuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
lÄlä annan nesteiden päästä koske-
tuksiin etukameran kanssa.
lÄlä anna kirkkaiden valojen paistaa
etukameraan.
lÄlä likaa tai vaurioita etukameraa.
Kun puhdistat tuulilasin sisäpintaa,
älä anna lasinpuhdistusaineen
päästä kosketuksiin etukameran
linssin kanssa. Älä myöskään kos-
keta linssiä.
Jos linssi on likainen tai vaurioitu-
nut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
lÄlä kohdista etukameraan voimak-
kaita iskuja.
lÄlä muuta etukameran asennuskul-
maa tai asentoa, äläkä poista sitä.
lÄlä pura etukameraa.
lÄlä tee muutoksia mihinkään auton
osiin etukameran ympärillä (sisä-
puolinen taustapeili, jne.) tai katto.
lÄlä kiinnitä konepeltiin, etusäleik-
köön tai puskuriin mitään lisävarus-
teita, jotka voisivat peittää
etukameraa. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan
korjaamoon saada ksesi lisätietoja.
lJos katolle kiinnitetään purjelauta
tai muu pitkä esine, varmistu, että
se ei peitä etukameraa.
lÄlä tee muutoksia ajovaloihin tai
muihin valoihin.
OM42B34FI.book Page 234 Thursday, December 27, 2018 3:51 PM

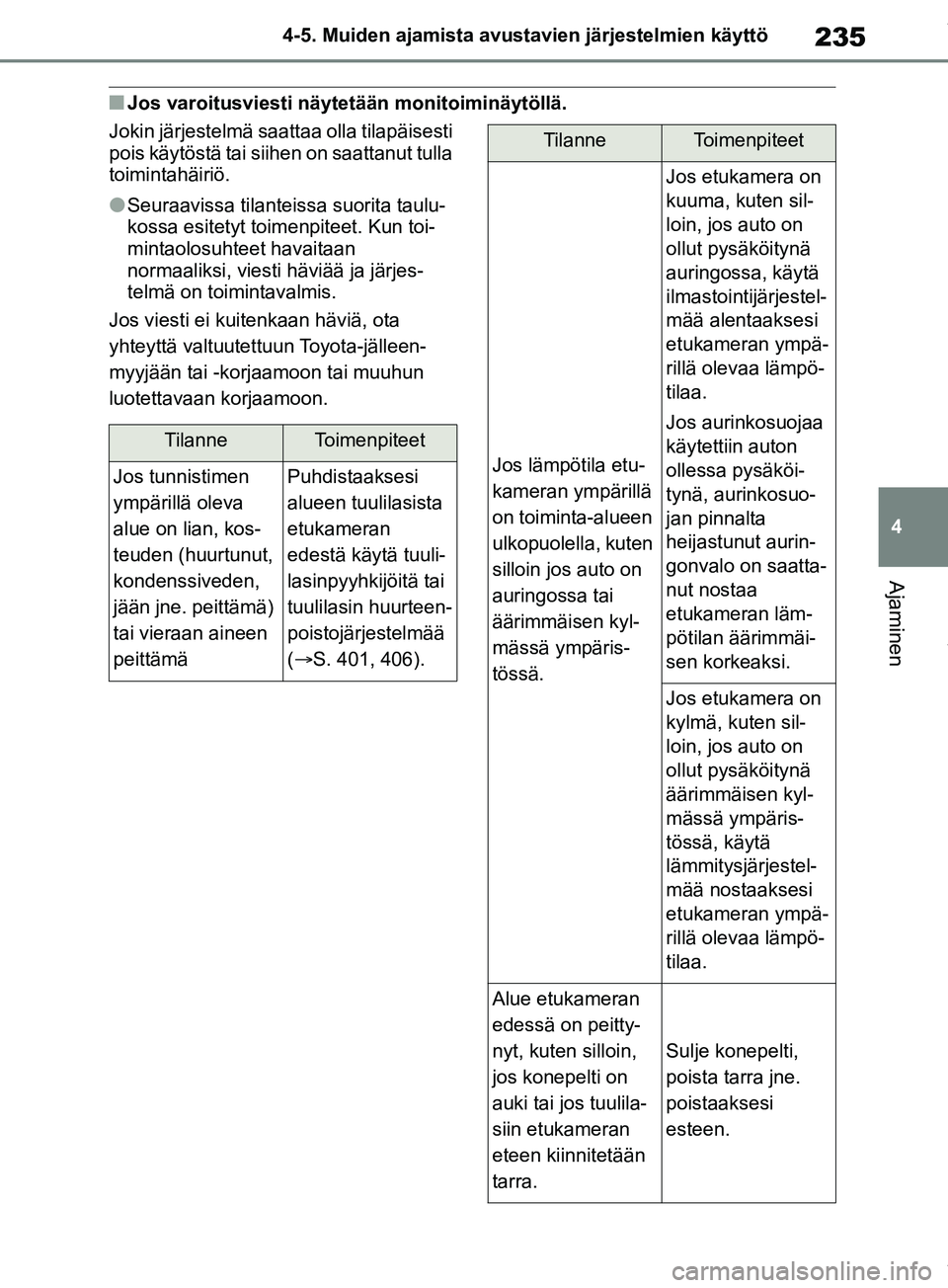

235
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
nJos varoitusviesti näytetään monitoiminäytöllä.
Jokin järjestelmä saattaa olla tilapäisesti
pois käytöstä tai siihen on saattanut tulla
toimintahäiriö.
lSeuraavissa tilanteissa suorita taulu-
kossa esitetyt toimenpiteet. Kun toi-
mintaolosuhteet havaitaan
normaaliksi, viesti häviää ja järjes-
telmä on toimintavalmis.
Jos viesti ei kuitenkaan häviä, ota
yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
TilanneToimenpiteet
Jos tunnistimen
ympärillä oleva
alue on lian, kos-
teuden (huurtunut,
kondenssiveden,
jään jne. peittämä)
tai vieraan aineen
peittämäPuhdistaaksesi
alueen tuulilasista
etukameran
edestä käytä tuuli-
lasinpyyhkijöitä tai
tuulilasin huurteen-
poistojärjestelmää
( S. 401, 406).Jos lämpötila etu-
kameran ympärillä
on toiminta-alueen
ulkopuolella, kuten
silloin jos auto on
auringossa tai
äärimmäisen kyl-
mässä ympäris-
tössä.
Jos etukamera on
kuuma, kuten sil-
loin, jos auto on
ollut pysäköitynä
auringossa, käytä
ilmastointijärjestel-
mää alentaaksesi
etukameran ympä-
rillä olevaa lämpö-
tilaa.
Jos aurinkosuojaa
käytettiin auton
ollessa pysäköi-
tynä, aurinkosuo-
jan pinnalta
heijastunut aurin-
gonvalo on saatta-
nut nostaa
etukameran läm-
pötilan äärimmäi-
sen korkeaksi.
Jos etukamera on
kylmä, kuten sil-
loin, jos auto on
ollut pysäköitynä
äärimmäisen kyl-
mässä ympäris-
tössä, käytä
lämmitysjärjestel-
mää nostaaksesi
etukameran ympä-
rillä olevaa lämpö-
tilaa.
Alue etukameran
edessä on peitty-
nyt, kuten silloin,
jos konepelti on
auki tai jos tuulila-
siin etukameran
eteen kiinnitetään
tarra.
Sulje konepelti,
poista tarra jne.
poistaaksesi
esteen.
TilanneToimenpiteet
OM42B34FI.book Page 235 Thursday, December 27, 2018 3:51 PM

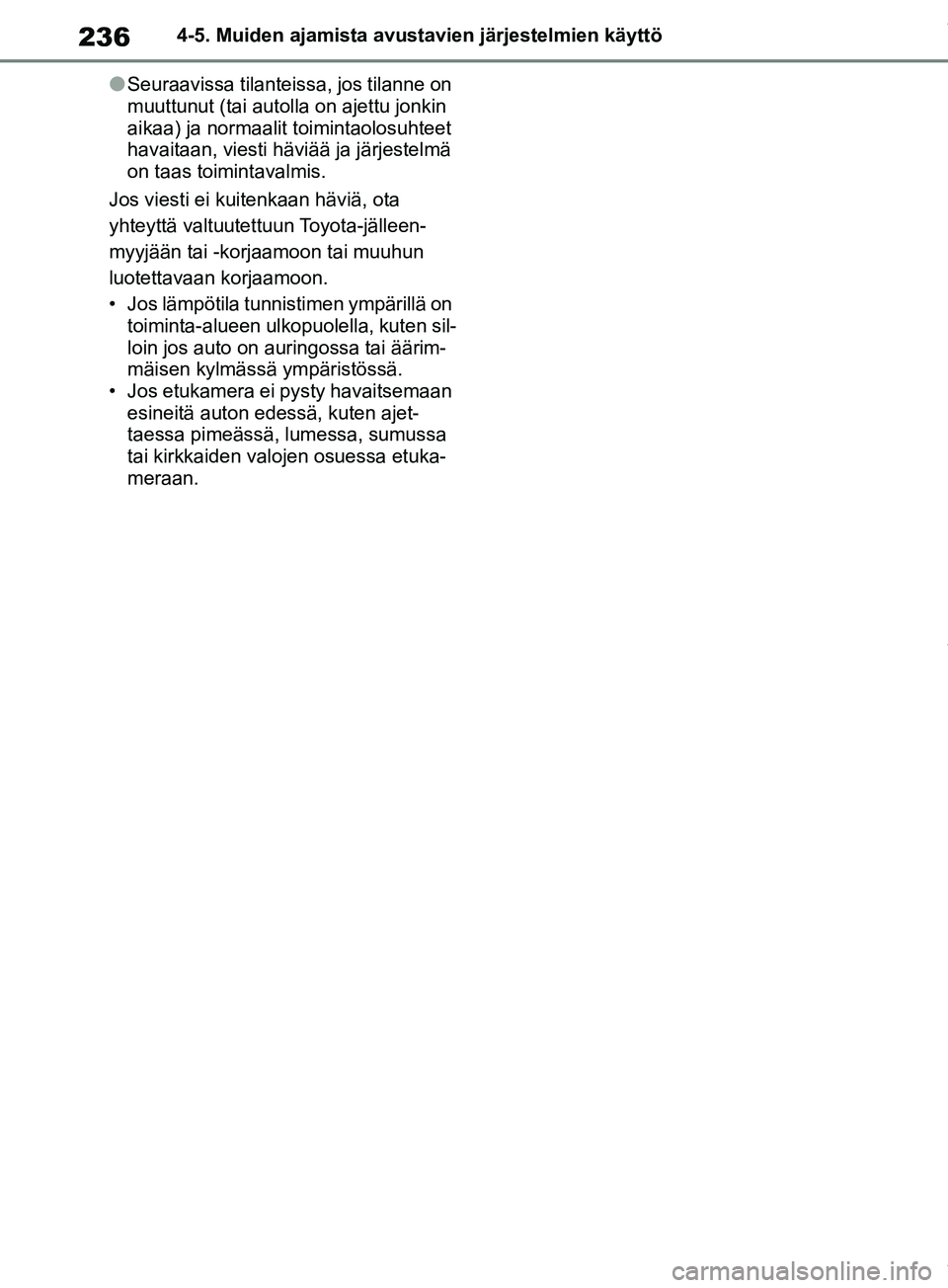

2364-5. Muiden ajamista avustavien järjestelmien käyttö
lSeuraavissa tilanteissa, jos tilanne on
muuttunut (tai autolla on ajettu jonkin
aikaa) ja normaalit toimintaolosuhteet
havaitaan, viesti häviää ja järjestelmä
on taas toimintavalmis.
Jos viesti ei kuitenkaan häviä, ota
yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
• Jos lämpötila tunnistimen ympärillä on toiminta-alueen ulkopuolella, kuten sil-
loin jos auto on auringossa tai äärim-
mäisen kylmässä ympäristössä.
• Jos etukamera ei pysty havaitsemaan esineitä auton edessä, kuten ajet-
taessa pimeässä, lumessa, sumussa
tai kirkkaiden valojen osuessa etuka-
meraan.
OM42B34FI.book Page 236 Thursday, December 27, 2018 3:51 PM

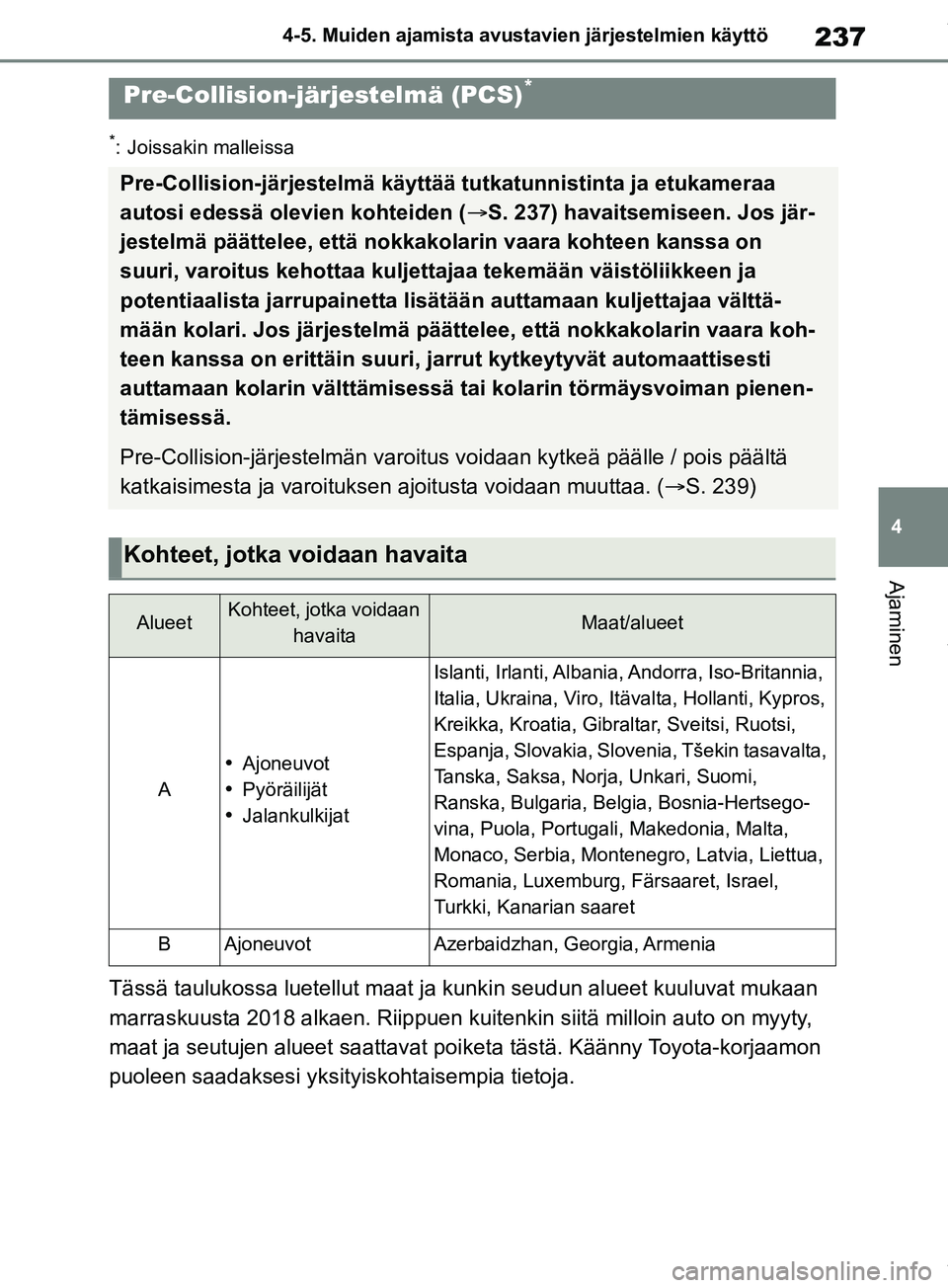

237
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
*: Joissakin malleissa
Tässä taulukossa luetellut maat ja kunkin seudun alueet kuuluvat mukaan
marraskuusta 2018 alkaen
. Riippuen kuitenkin siitä milloin auto on myyty,
maat ja seutujen alueet saattavat poike ta tästä. Käänny Toyota-korjaamon
puoleen saadaksesi yksityiskohtaisempia tietoja.
Pre-Collision-järjestelmä (PCS)*
Pre-Collision-järjestelmä käyttää tutkatunnistinta ja etukameraa
autosi edessä olevien kohteiden ( S. 237) havaitsemiseen. Jos jär-
jestelmä päättelee, että nokkakolarin vaara kohteen kanssa on
suuri, varoitus kehot taa kuljettajaa tekemään väistöliikkeen ja
potentiaalista jarrupainetta lisätään auttamaan kuljettajaa välttä-
mään kolari. Jos järjestelmä päättelee, että nokkakolarin vaara koh-
teen kanssa on erittäin suuri, jarrut kytkeytyvät automaattisesti
auttamaan kolarin välttämisessä tai kolarin törmäysvoiman pienen-
tämisessä.
Pre-Collision-järjestelmän varoitus voidaan kytkeä päälle / pois päältä
katkaisimesta ja varoituksen ajoitusta voidaan muuttaa. ( S. 239)
Kohteet, jotka voidaan havaita
AlueetKohteet, jotka voidaan
havaitaMaat/alueet
A
Ajoneuvot
 Pyöräilijät
 Jalankulkijat
Islanti, Irlanti, Albania, Andorra, Iso-Britannia,
Italia, Ukraina, Viro, It ävalta, Hollanti, Kypros,
Kreikka, Kroatia, Gibraltar, Sveitsi, Ruotsi,
Espanja, Slovakia, Slovenia, Tšekin tasavalta,
Tanska, Saksa, Norja, Unkari, Suomi,
Ranska, Bulgaria, Belgia, Bosnia-Hertsego-
vina, Puola, Portugali, Makedonia, Malta,
Monaco, Serbia, Montenegro, Latvia, Liettua,
Romania, Luxemburg, Färsaaret, Israel,
Turkki, Kanarian saaret
BAjoneuvotAzerbaidzhan, Georgia, Armenia
OM42B34FI.book Page 237 Thursday, December 27, 2018 3:51 PM

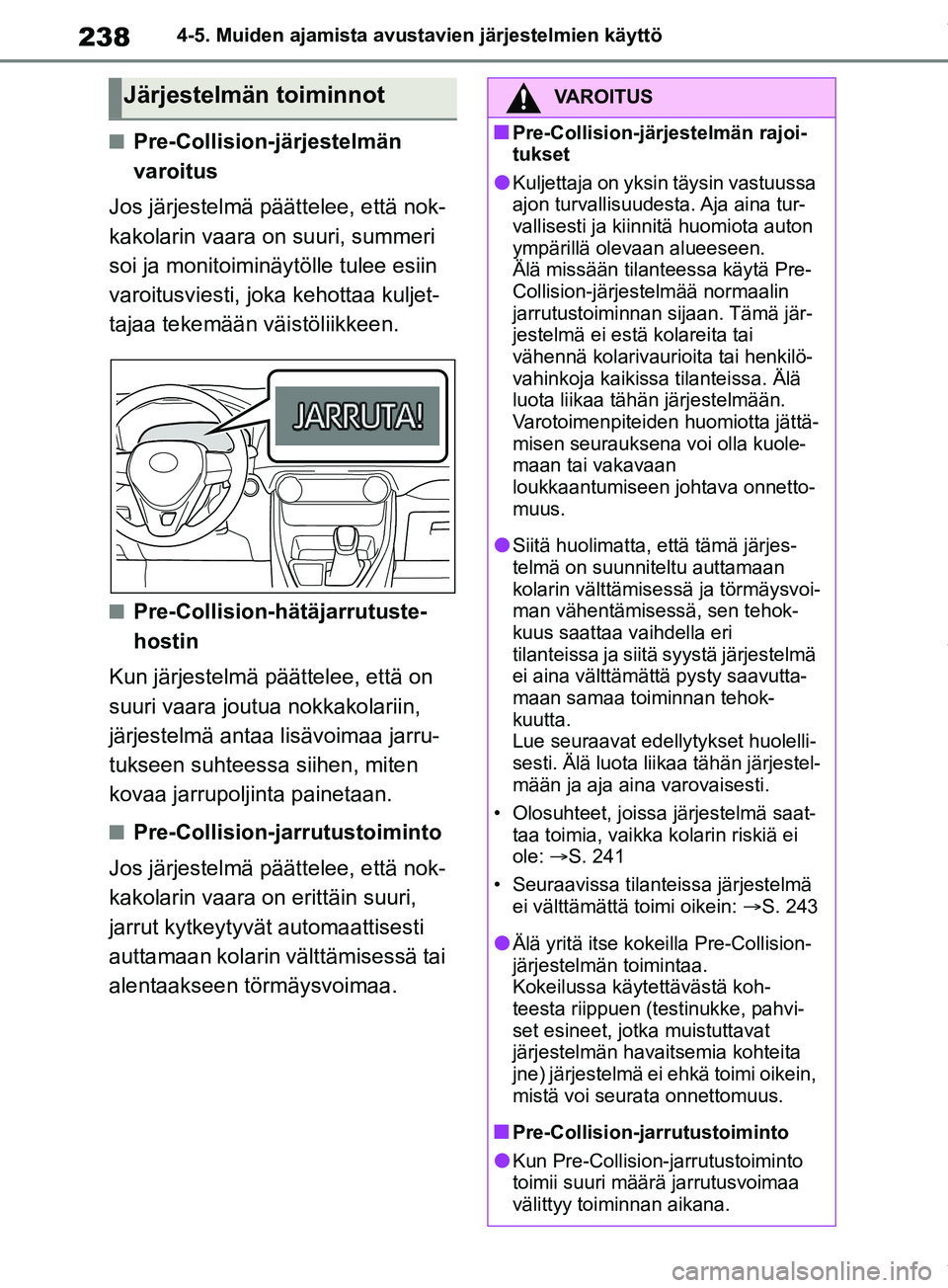

2384-5. Muiden ajamista avustavien järjestelmien käyttö
nPre-Collision-järjestelmän
varoitus
Jos järjestelmä päättelee, että nok-
kakolarin vaara on suuri, summeri
soi ja monitoiminäytölle tulee esiin
varoitusviesti, joka kehottaa kuljet-
tajaa tekemään väistöliikkeen.
nPre-Collision-hätäjarrutuste-
hostin
Kun järjestelmä päättelee, että on
suuri vaara joutua nokkakolariin,
järjestelmä antaa lisävoimaa jarru-
tukseen suhteessa siihen, miten
kovaa jarrupoljinta painetaan.
nPre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että nok-
kakolarin vaara on erittäin suuri,
jarrut kytkeytyvät automaattisesti
auttamaan kolarin välttämisessä tai
alentaakseen törmäysvoimaa.
Järjestelmän toiminnotVAROITUS
nPre-Collision-järjestelmän rajoi-
tukset
lKuljettaja on yksin täysin vastuussa
ajon turvallisuudesta. Aja aina tur-
vallisesti ja kiinnitä huomiota auton
ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-
Collision-järjestelmää normaalin
jarrutustoiminnan sijaan. Tämä jär-
jestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilö-
vahinkoja kaikissa tilanteissa. Älä
luota liikaa tähän järjestelmään.
Varotoimenpiteiden huomiotta jättä-
misen seurauksena voi olla kuole-
maan tai vakavaan
loukkaantumiseen johtava onnetto-
muus.
lSiitä huolimatta, että tämä järjes-
telmä on suunniteltu auttamaan
kolarin välttämisessä ja törmäysvoi-
man vähentämisessä, sen tehok-
kuus saattaa vaihdella eri
tilanteissa ja siitä syystä järjestelmä
ei aina välttämättä pysty saavutta-
maan samaa toiminnan tehok-
kuutta.
Lue seuraavat edellytykset huolelli-
sesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saat-
taa toimia, vaikka kolarin riskiä ei
ole: S. 241
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: S. 243
lÄlä yritä itse kokeilla Pre-Collision-
järjestelmän toimintaa.
Kokeilussa käyt ettävästä koh-
teesta riippuen (testinukke, pahvi-
set esineet, jotka muistuttavat
järjestelmän havaitsemia kohteita
jne) järjestelmä ei ehkä toimi oikein,
mistä voi seurat a onnettomuus.
nPre-Collision-jarrutustoiminto
lKun Pre-Collision-jarrutustoiminto
toimii suuri määrä jarrutusvoimaa
välittyy toiminnan aikana.
OM42B34FI.book Page 238 Thursday, December 27, 2018 3:51 PM

239
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
nPre-Collision-järjestelmän kyt-
keminen päälle / pois päältä
Pre-Collision-järj estelmä voidaan
kytkeä päälle / pois päältä koh-
dassa ( S. 100) monitoiminäy-
töllä.
Järjestelmä kytkeytyy automaattisesti
päälle aina, kun valitaan auton ON-vir-
tatila.
VAROITUS
lJos auto pysäytet ään Pre-Collision-
jarrutustoiminnon toimesta, Pre-
Collision-jarrutustoiminto kytkeytyy
pois päältä noin kahden sekunnin
kuluttua. Paina jarrupoljinta tarvit-
taessa.
lPre-Collision-jarrutustoiminto ei
välttämättä toimi, jos kuljettaja suo-
rittaa tiettyjä toimenpiteitä. Jos
kaasupoljinta painetaan voimak-
kaasti tai ohjauspyörää käänne-
tään, järjestelmä saattaa päätellä,
että kuljettaja suorittaa väistölii-
kettä ja mahdollisesti estää Pre-
Collision-jarrutustoimintoa toimi-
masta.
lJoissakin tilanteissa Pre-Collision-
jarrutustoiminnon toimiessa toi-
minta saattaa peruuntua, jos kaasu-
poljinta painetaan voimakkaasti tai
ohjauspyörää käännetään ja järjes-
telmä päättelee, että kuljettaja suo-
rittaa väistöliikettä.
lJos jarrupoljin painetaan, järjes-
telmä saattaa päät ellä, että kuljet-
taja on suorittamassa väistöliikettä
ja mahdollisesti viivyttää Pre-Colli-
sion-jarrutustoiminnon ajoitusta.
nMilloin Pre-Collision-järjestelmä
tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjes-
telmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi
mahdollisesti olla onnettomuus joka
voi johtaa kuolemaan tai vakaviin
henkilövahinkoihin:
lJos autoa hinataan
lJos autollasi hinataan toista autoa
lJos autoa kuljetetaan kuorma-
auton lavalla, laivassa, junassa tai
vastaavalla ku ljetustavalla
lKun auto nostetaan nosturin päälle
moottorin ollessa käynnissä ja ren-
kaiden voidessa pyöriä vapaasti
lJos autoa tarkastetaan testauslait-
teen rullilla kuten alustadynamo-
metrissä tai nopeusmittarin
testauslaitteessa tai kun autoa käy-
tetään renkaan tasapainotuslait-
teessa
lJos etupuskuriin tai etusäleikön
suojukseen kohdistuu voimakas
isku onnettomuuden seurauksena
tai muista syistä
lJos autoa ei voi ajaa vakaasti kuten
silloin, jos auto on ollut osallisena
onnettomuuteen tai autossa on toi-
mintahäiriö
lKun autolla ajetaan urheilullisella
tavalla tai maastossa
lJos renkaiden ilmanpaineet eivät
ole ohjeistuksen mukaiset
lJos renkaat ovat erittäin kuluneet
lJos käytetään muita kuin suositel-
lun kokoisia renkaita
lKun käytetään lumiketjuja
lKun kompakti vararengas on asen-
nettuna tai rengas on korjattu ren-
kaan paikkaussarjalla
lJos tutkatunnistimen tai etukame-
ran peittäviä laitteita (esim. lumi-
aura) on tilapäisesti asennettu
autoon
Pre-Collision-järjestelmä
asetusten muuttaminen
OM42B34FI.book Page 239 Thursday, December 27, 2018 3:51 PM

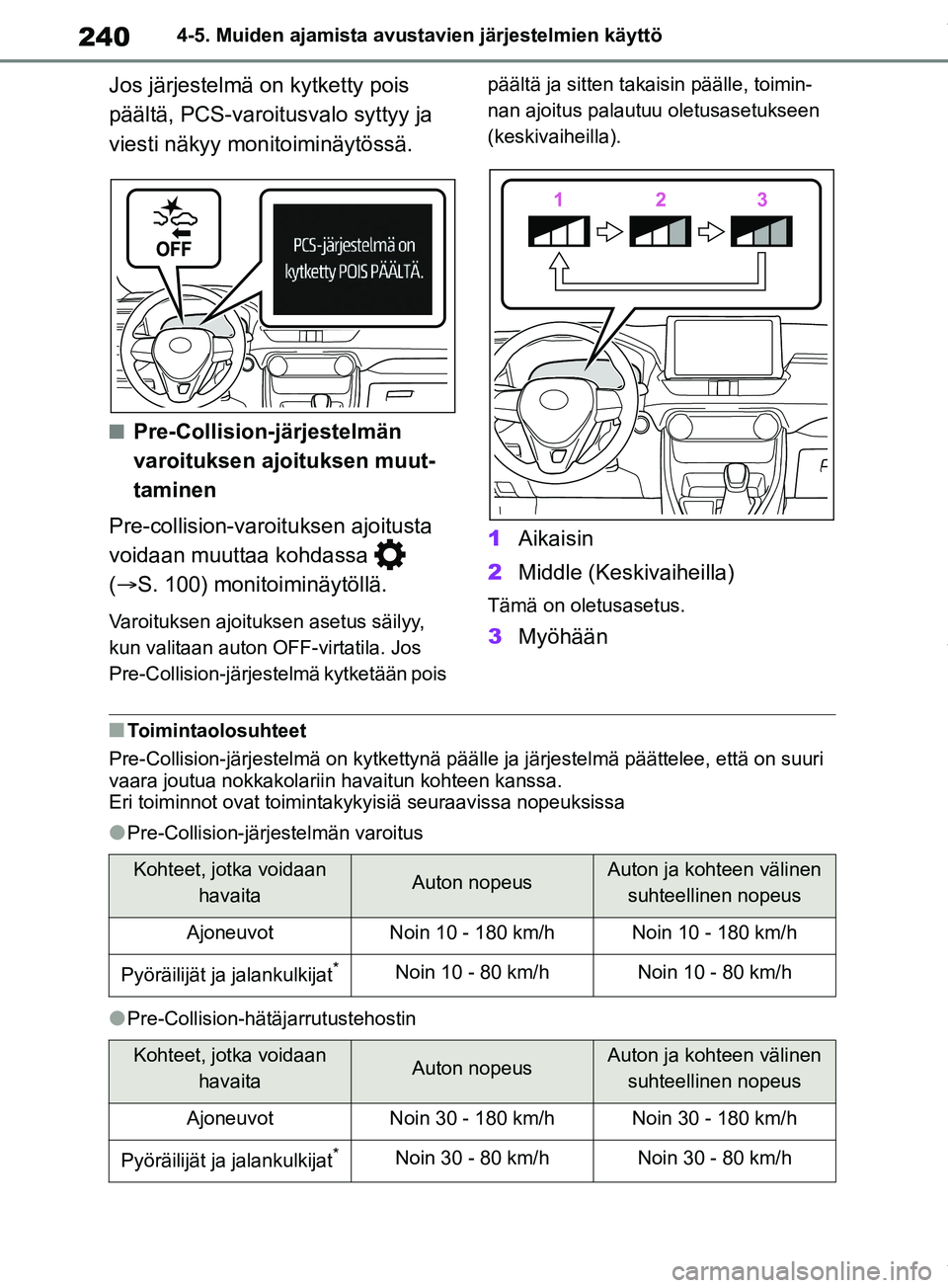

2404-5. Muiden ajamista avustavien järjestelmien käyttö
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
nPre-Collision-järjestelmän
varoituksen ajoituksen muut-
taminen
Pre-collision-varoit uksen ajoitusta
voidaan muuttaa kohdassa
(  S. 100) monitoiminäytöllä.
Varoituksen ajoituksen asetus säilyy,
kun valitaan auton OFF-virtatila. Jos
Pre-Collision-järjestelmä kytketään pois päältä ja sitten takaisin päälle, toimin-
nan ajoitus palautuu oletusasetukseen
(keskivaiheilla).
1
Aikaisin
2 Middle (Keskivaiheilla)
Tämä on oletusasetus.
3Myöhään
nToimintaolosuhteet
Pre-Collision-järjestelmä on kytkettynä päälle ja järjestelmä päättelee, että on suuri
vaara joutua nokkakolariin havaitun kohteen kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa
lPre-Collision-järjestelmän varoitus
lPre-Collision-hätäjarrutustehostin
Kohteet, jotka voidaan havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 10 - 180 km/hNoin 10 - 180 km/h
Pyöräilijät ja jalankulkijat*Noin 10 - 80 km/hNoin 10 - 80 km/h
Kohteet, jotka voidaan havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 30 - 180 km/hNoin 30 - 180 km/h
Pyöräilijät ja jalankulkijat*Noin 30 - 80 km/hNoin 30 - 80 km/h
OM42B34FI.book Page 240 Thursday, December 27, 2018 3:51 PM
