2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

521
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
lÄlä kiinnitä auton nopeusvaroitus-
tarraa muualle kuin osoitetulle
alueelle. Jos tarra kiinnitetään
alueelle, jossa on SRS-turvatyyny,
kuten ohjauspyörän keskiöön, se
voi estää SRS-turvatyynyä toimi-
masta oikein.
nTiivisteaineen l
evittäminen tasai-
sesti ajamalla
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi.
Muuten saatat menettää auton hallin-
nan, josta voi olla seurauksena kuo-
lema ja vakavat vammat.
lAja autolla varovasti alhaisella
nopeudella. Ole erityisen varovai-
nen kaarteeseen ajettaessa ja
käännettäessä.
lJos auto ei kulje suoraan tai jos
ohjauspyörä tuntuu puoltavan,
pysäytä auto ja tarkista seuraavat
seikat.
• Renkaan kunto. Rengas on voinut irrota vanteelta.
• Rengaspaine. Jos rengaspaine on 130 kPa (1,3 bar) tai vähemmän,
rengas saattaa olla vaurioitunut
vakavasti.
HUOMAA
nJos rengas korjataan tiivisteai-
neella
lRengas voidaan korjata renkaan
paikkaussarjan avulla vain, jos
kulutuspinnan läpäissyt terävä
esine, kuten naula tai ruuvi, on
aiheuttanut vaurion.
Älä irrota terävää esinettä ren-
kaasta. Esineen irrottaminen voi
suurentaa reikää ja estää korjauk-
sen paikkaussarjan avulla.
lPaikkaussarja ei ole vedenkestävä.
Varmista, ettei renkaan paikkaus-
sarja pääse kastumaan, kun sitä
käytetään esimerkiksi sateessa.
lÄlä laita paikkaussarjaa suoraan
pölyiseen maahan, kuten pienta-
reella olevaan hiekkaan. Jos paik-
kaussarja imee sisäänsä pölyä
tms., seurauksena vo i olla toiminta-
häiriö.
lHuolehdi siitä, että pullo paikkaus-
sarjassa on pystyasennossa. Paik-
kaussarja ei toimi oikein, jos se on
kyljellään.
nRenkaan paikkaussarjan varotoi-
menpiteet
lPaikkaussarjan virtalähteen tulee
antaa henkilöautokäyttöön soveltu-
vaa 12 V DC -tasavirtaa. Älä liitä
paikkaussarjaa mihinkään muuhun
virtalähteeseen.
lJos paikkaussarjan päälle roiskuu
bensiiniä, se voi vaurioittaa paik-
kaussarjaa. Huolehdi siitä, ettei se
pääse kosketuksiin bensiinin
kanssa.
lSäilytä paikkaussa rjaa pakkaukses-
saan estääksesi sen altistumisen
lialle ja vedelle.
lSäilytä paikkaussa rjaa tavaratilassa
poissa lasten ulottuvilta.
lÄlä yritä purkaa tai muunnella paik-
kaussarjaa. Älä altista osia, kuten
rengaspainemittaria, iskuille. Ne
voivat aiheuttaa toimintahäiriön.
OM42B34FI.book Page 521 Thursday, December 27, 2018 3:51 PM

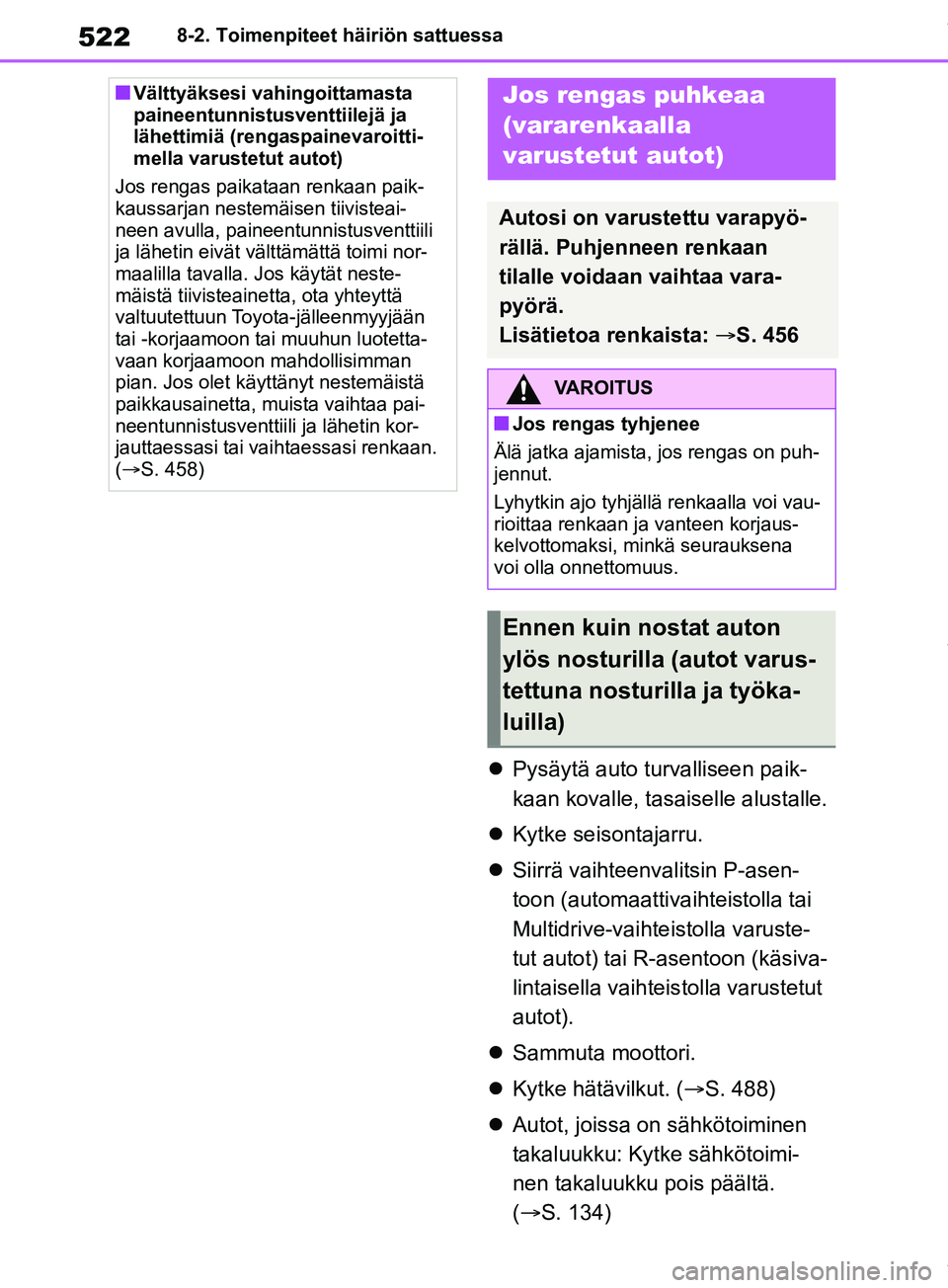

5228-2. Toimenpiteet häiriön sattuessa
Pysäytä auto turvalliseen paik-
kaan kovalle, tasaiselle alustalle.
 Kytke seisontajarru.
 Siirrä vaihteenvalitsin P-asen-
toon (automaattivaihteistolla tai
Multidrive-vaihteistolla varuste-
tut autot) tai R- asentoon (käsiva-
lintaisella vaihteis tolla varustetut
autot).
 Sammuta moottori.
 Kytke hätävilkut. ( S. 488)
 Autot, joissa on sähkötoiminen
takaluukku: Kytke sähkötoimi-
nen takaluukku pois päältä.
( S. 134)
nVälttyäksesi vahingoittamasta
paineentunnistusventtiilejä ja
lähettimiä (rengaspainevaroitti-
mella varustetut autot)
Jos rengas paikataan renkaan paik-
kaussarjan nestemäisen tiivisteai-
neen avulla, paineentunnistusventtiili
ja lähetin eivät välttämättä toimi nor-
maalilla tavalla. Jos käytät neste-
mäistä tiivisteainetta, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon mahdollisimman
pian. Jos olet käyt tänyt nestemäistä
paikkausainetta, muista vaihtaa pai-
neentunnistusventtiili ja lähetin kor-
jauttaessasi tai vaihtaessasi renkaan.
( S. 458)Jos rengas puhkeaa
(vararenkaalla
varustetut autot)
Autosi on varustettu varapyö-
rällä. Puhjenneen renkaan
tilalle voidaan vaihtaa vara-
pyörä.
Lisätietoa renkaista: S. 456
VAROITUS
nJos rengas tyhjenee
Älä jatka ajamista, jos rengas on puh-
jennut.
Lyhytkin ajo tyhjällä renkaalla voi vau-
rioittaa renkaan ja vanteen korjaus-
kelvottomaksi, minkä seurauksena
voi olla onnettomuus.
Ennen kuin nostat auton
ylös nosturilla (autot varus-
tettuna nosturilla ja työka-
luilla)
OM42B34FI.book Page 522 Thursday, December 27, 2018 3:51 PM

523
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
*: Joissakin malleissa
Nosturi (joissakin malleissa)
Työkalupussi (joissakin malleissa)
Nosturin kampi (joissakin malleissa)
Rengasavain (joissakin malleissa)
Hinaussilmukka
Ruuvitaltta, pihdit ja lenkki
avaimet (joissakin malleissa)
Varapyörä
Vararenkaan, nosturin* ja työkalujen sijainti*
A
B
C
D
E
F
G
OM42B34FI.book Page 523 Thursday, December 27, 2018 3:51 PM

5248-2. Toimenpiteet häiriön sattuessa
1Autot ilman täysikokoista vara-
pyörää: Avaa tavaratilan lat-
tialevy. ( S. 421).
Täysikokoisella varapyörällä varus-
tetut autot: Ota lattialevy ulos.
2 Ota nosturi esiin.
Älä koske nosturin kierteistä osaa, sillä
se on rasvattu.
VAROITUS
nNosturin käyttö (joissakin mal-
leissa)
Noudata seuraavia turvallisuusoh-
jeita.
Nosturin käyttäminen väärin saattaa
johtaa kuolemaan tai vakavaan louk-
kaantumiseen, jos auto yllättäen tip-
puu nosturilta.
lAuton varusteisiin kuuluva nosturi
on tarkoitettu käytettäväksi ainoas-
taan hätätapauksessa rengasrikon
yhteydessä. Nosturia ei ole suunni-
teltu käytettäväksi kausiluontei-
seen kesä- ja talvirenkaiden
vaihtoon.
lÄlä käytä nosturia muuhun tarkoi-
tukseen kuin renkaiden vaihtami-
seen tai lumiketjujen asentamiseen
ja poistamiseen.
lKäytä ainoastaan tämän auton
mukana tulevaa nosturia vaihtaes-
sasi rikkoutunutta rengasta.
Älä käytä sitä muissa autoissa,
äläkä käytä muita nostureita vaih-
taessasi renkaita autoosi.
lAseta nosturi nostopisteeseen.
lÄlä pane mitään kehonosaa auton
alle, kun se on nosturin varassa.
lÄlä käynnistä moottoria tai aja
autoa auton ollessa nosturin varaan
tuettuna.
lAutossa ei saa olla ketään noston
aikana.
lÄlä laita autoa nostaessasi nosturin
alle tai nostopisteen ja nosturin
väliin mitään esineitä.
lÄlä nosta autoa korkeammalle kuin
mitä renkaan vaihtaminen vaatii.
lKäytä kiinteitä tu kia mikäli sinun
täytyy mennä auton alle.
lPysäytä auto tasaiselle alustalle.
Kytke seisontajarru ja aseta vaih-
teenvalitsin P-asen toon (automaat-
tivaihteisto tai Multidrive) tai R-
asentoon (käsivalintainen vaih-
teisto). Kiilaa vaihdettavana ole-
vaan pyörään nähden vinosti
vastakkainen pyörä, jos on tarpeen.
lKun lasket autoa alaspäin, tarkista,
että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä
suullisesti ennen alas laskemista.
Nosturin ottaminen esiin
(joissakin malleissa)
OM42B34FI.book Page 524 Thursday, December 27, 2018 3:51 PM

525
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Ota työkalupussi esiin.
1
Ota nosturi pidin ulos.
2 Irrota varapyörän keskiosassa
oleva kiinnitin. 1
Aseta esteet pyöriin.
2 Irrota koristekapseli rengasavai-
mella.
Autot, joissa on vanteen kokoinen
koristekapseli: Suojaa koristekapseli
rengasavaimen ja koristekapselin väliin
asetetulla kankaalla.
Työkalupussin (joissakin
malleissa) ottaminen esiin
Varapyörän esille ottaminen
VAROITUS
nKun laitat varapyörän takaisin
paikalleen
Ole varovainen, etteivät sormesi tai
muut kehonosat jää varapyörän ja
auton korin väliin.
Puhjenneen renkaan vaihta-
minen (autot varustettuna
nosturilla ja työkaluilla)
Puhjennut rengasEsteen paikka
Vasen
etupuoliOikean takapyörän
taakse
Oikea
etupuoliVasemman takapyörän
taakse
Vasen
takapuoliOikean etupyörän eteen
Oikea
takapuoliVasemman etupyörän
eteen
OM42B34FI.book Page 525 Thursday, December 27, 2018 3:51 PM

5268-2. Toimenpiteet häiriön sattuessa
3Löysää pyörän muttereita hie-
man (yksi kierros).
4 Käännä nosturin osaa käsin,
kunnes nosturin lovi osuu nosto-
pisteeseen.
Otettuasi nosturin irti sen pidikkeestä
käännä nosturin osaa päinvastai-
seen suuntaan laskeaksesi nosturia, ja
aseta sitten nosturi auton nostopistee-
seen.
Nostopisteiden opasteet on merkitty
helmapellin alle. Ne osoittavat kohdat,
joihin nosturi asetetaan.
5Kokoa nosturin kampi ja pyörän-
mutteriavain kuvan mukaisesti.
6 Nosta autoa, kunnes rengas
irtoaa hieman maasta.
7 Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta se
niin, että vanteen ulkopuoli osoittaa
ylöspäin välttääkse si naarmuttamasta
pyörän pintaa.
A
A
OM42B34FI.book Page 526 Thursday, December 27, 2018 3:51 PM

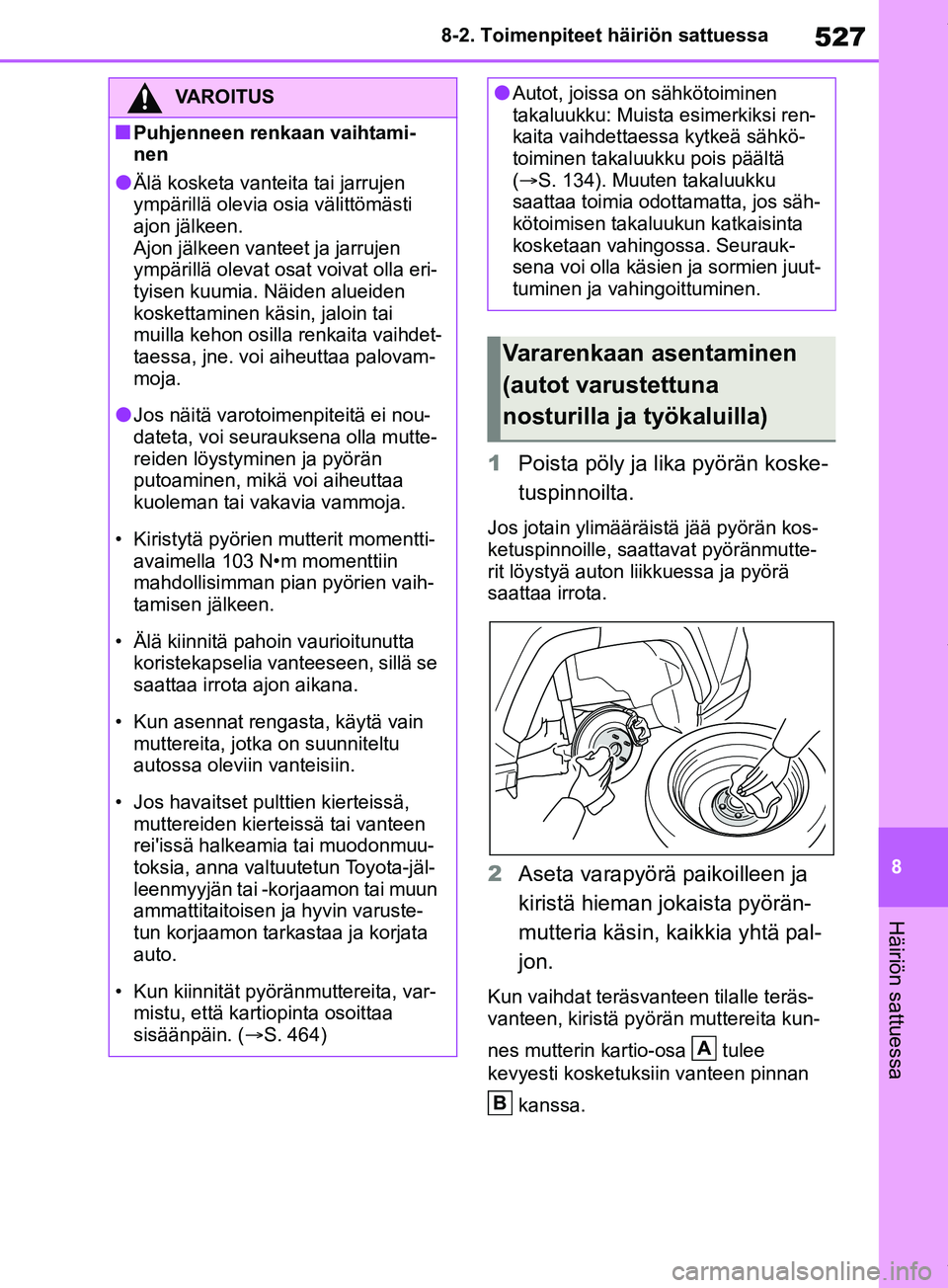

527
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
1
Poista pöly ja lika pyörän koske-
tuspinnoilta.
Jos jotain ylimääräistä jää pyörän kos-
ketuspinnoille, saattavat pyöränmutte-
rit löystyä auton liikkuessa ja pyörä
saattaa irrota.
2Aseta varapyörä paikoilleen ja
kiristä hieman jokaista pyörän-
mutteria käsin, kaikkia yhtä pal-
jon.
Kun vaihdat teräsvanteen tilalle teräs-
vanteen, kiristä pyörän muttereita kun-
nes mutterin kartio-osa tulee
kevyesti kosketuksiin vanteen pinnan
kanssa.
VAROITUS
nPuhjenneen renkaan vaihtami-
nen
lÄlä kosketa vanteita tai jarrujen
ympärillä olevia osia välittömästi
ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen
ympärillä olevat osat voivat olla eri-
tyisen kuumia. Näiden alueiden
koskettaminen käsin, jaloin tai
muilla kehon osilla renkaita vaihdet-
taessa, jne. voi aiheuttaa palovam-
moja.
lJos näitä varotoimenpiteitä ei nou-
dateta, voi seurau ksena olla mutte-
reiden löystyminen ja pyörän
putoaminen, mikä voi aiheuttaa
kuoleman tai vakavia vammoja.
• Kiristytä pyörien mutterit momentti-
avaimella 103 N• m momenttiin
mahdollisimman pian pyörien vaih-
tamisen jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuu-
toksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata
auto.
• Kun kiinnität pyöränmuttereita, var- mistu, että kartiopinta osoittaa
sisäänpäin. ( S. 464)
lAutot, joissa on sähkötoiminen
takaluukku: Muista esimerkiksi ren-
kaita vaihdettaessa kytkeä sähkö-
toiminen takaluukku pois päältä
(S. 134). Muuten takaluukku
saattaa toimia odottamatta, jos säh-
kötoimisen takaluukun katkaisinta
kosketaan vahingossa. Seurauk-
sena voi olla käsien ja sormien juut-
tuminen ja vahingoittuminen.
Vararenkaan asentaminen
(autot varustettuna
nosturilla ja työkaluilla)
A
B
OM42B34FI.book Page 527 Thursday, December 27, 2018 3:51 PM

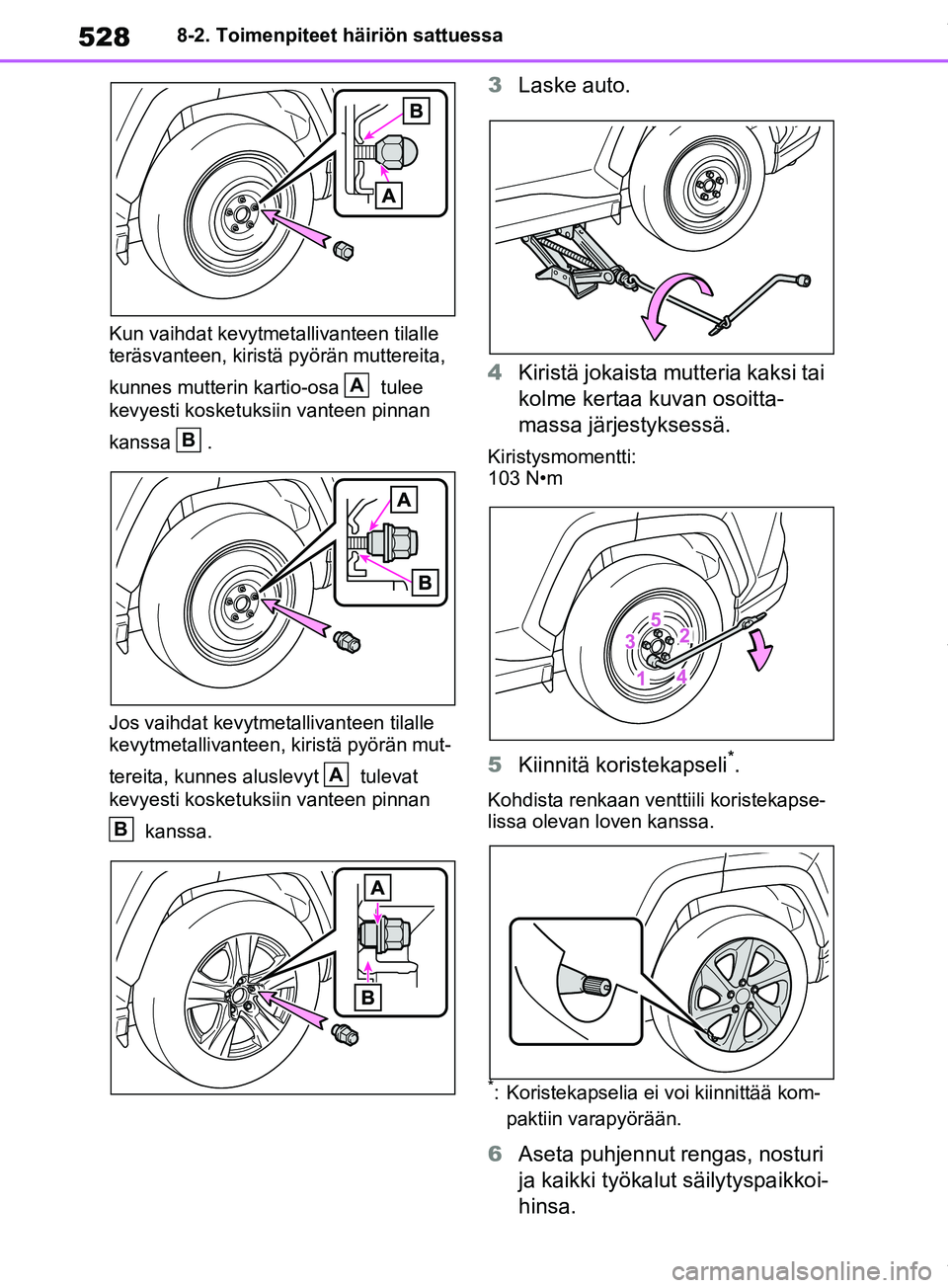

5288-2. Toimenpiteet häiriön sattuessa
Kun vaihdat kevytmetallivanteen tilalle
teräsvanteen, kiristä pyörän muttereita,
kunnes mutterin kartio-osa tulee
kevyesti kosketuksi in vanteen pinnan
kanssa .
Jos vaihdat kevytmetallivanteen tilalle
kevytmetallivanteen, kiristä pyörän mut-
tereita, kunnes aluslevyt tulevat
kevyesti kosketuksi in vanteen pinnan
kanssa.
3 Laske auto.
4 Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
5Kiinnitä koristekapseli*.
Kohdista renkaan venttiili koristekapse-
lissa olevan loven kanssa.
*: Koristekapselia ei voi kiinnittää kom-
paktiin varapyörään.
6 Aseta puhjennut rengas, nosturi
ja kaikki työkalut säilytyspaikkoi-
hinsa.
A
B
A
B
OM42B34FI.book Page 528 Thursday, December 27, 2018 3:51 PM
