2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

265
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen

Muut liikennemerkit 
Nopeusrajoitus lisämerkillä
*2
*1: Navigointijärjestelmällä varustetut
autot
*2: Näytetään samanaikaisesti nopeus-rajoituksen kanssa
*3: Sisältöä ei tunnisteta.
*4: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Seuraavissa tilanteissa liikenne-
merkkien tunnistusjärjestelmä
(RSA) varoittaa kuljettajaa.
 Jos auton nopeus ylittää esitetyn
nopeusrajoitusliikennemerkin
nopeuskynnyksen, liikennemer-
kin näyttö korostuu ja summeri
hälyttää.
 Navigointijärjestelmällä varuste-
tut mallit: Kun liikennemerkkien
tunnistusjärjestelmä (RSA) tun-
nistaa ajokieltomerkin ja tunnis-
Ohituskielto alkaa
Ohituskielto päättyy
Kielletty ajosuunta
*1
Kaikki peruttu
Pysäytys
Märkä
Sade
Jää
Lisämerkki on olemassa
*3
Poistumisramppi oikealla*4
Poistumisramppi vasem-
malla
*4
Aika*4
Ilmoitukset varoituksista
OM42B34FI.book Page 265 Thursday, December 27, 2018 3:51 PM

2664-5. Muiden ajamista avustavien järjestelmien käyttö

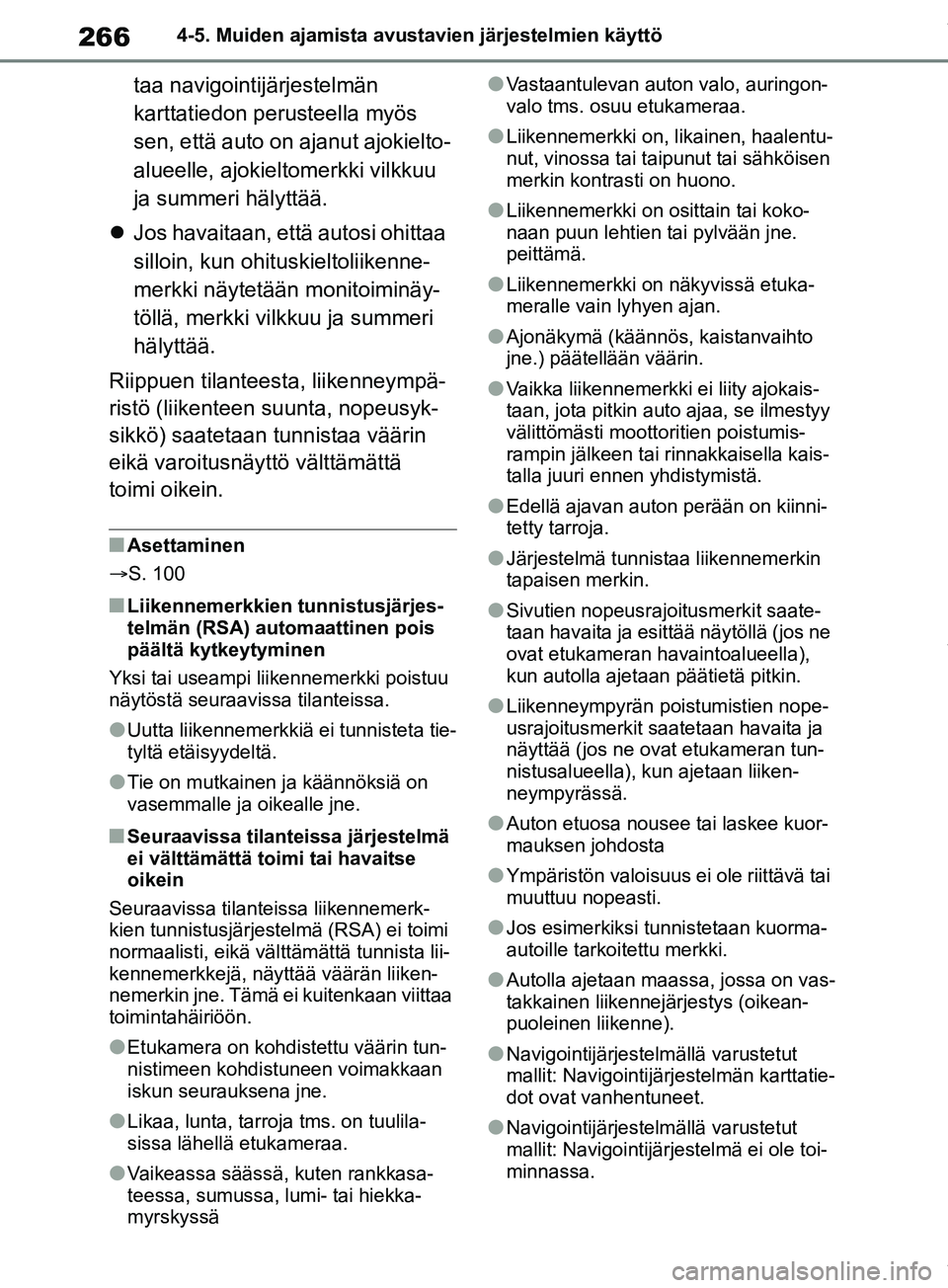

taa navigointijärjestelmän
karttatiedon perusteella myös
sen, että auto on ajanut ajokielto-
alueelle, ajokieltomerkki vilkkuu
ja summeri hälyttää.
 Jos havaitaan, että autosi ohittaa
silloin, kun ohituskieltoliikenne-
merkki näytetään monitoiminäy-
töllä, merkki vilkkuu ja summeri
hälyttää.
Riippuen tilanteesta, liikenneympä-
ristö (liikenteen suunta, nopeusyk-
sikkö) saatetaan tunnistaa väärin
eikä varoitusnäyttö välttämättä
toimi oikein.
nAsettaminen
S. 100
nLiikennemerkkien tunnistusjärjes-
telmän (RSA) automaattinen pois
päältä kytkeytyminen
Yksi tai useampi liikennemerkki poistuu
näytöstä seuraavissa tilanteissa.
lUutta liikennemerkkiä ei tunnisteta tie-
tyltä etäisyydeltä.
lTie on mutkainen ja käännöksiä on
vasemmalle ja oikealle jne.
nSeuraavissa tilanteissa järjestelmä
ei välttämättä toim i tai havaitse
oikein
Seuraavissa tilanteissa liikennemerk-
kien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista lii-
kennemerkkejä, näyttää väärän liiken-
nemerkin jne. Tämä ei kuitenkaan viittaa
toimintahäiriöön.
lEtukamera on kohdistettu väärin tun-
nistimeen kohdistuneen voimakkaan
iskun seurauksena jne.
lLikaa, lunta, tarroja tms. on tuulila-
sissa lähellä etukameraa.
lVaikeassa säässä, kuten rankkasa-
teessa, sumussa, lu mi- tai hiekka-
myrskyssä
lVastaantulevan auton valo, auringon-
valo tms. osuu etukameraa.
lLiikennemerkki on, likainen, haalentu-
nut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
lLiikennemerkki on osittain tai koko-
naan puun lehtien tai pylvään jne.
peittämä.
lLiikennemerkki on näkyvissä etuka-
meralle vain lyhyen ajan.
lAjonäkymä (käännös, kaistanvaihto
jne.) päätellään väärin.
lVaikka liikennemerkki ei liity ajokais-
taan, jota pitkin auto ajaa, se ilmestyy
välittömästi moottoritien poistumis-
rampin jälkeen tai rinnakkaisella kais-
talla juuri ennen yhdistymistä.
lEdellä ajavan auton perään on kiinni-
tetty tarroja.
lJärjestelmä tunnistaa liikennemerkin
tapaisen merkin.
lSivutien nopeusrajoitusmerkit saate-
taan havaita ja esittää näytöllä (jos ne
ovat etukameran havaintoalueella),
kun autolla ajetaan päätietä pitkin.
lLiikenneympyrän poistumistien nope-
usrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat etukameran tun-
nistusalueella), kun ajetaan liiken-
neympyrässä.
lAuton etuosa nousee tai laskee kuor-
mauksen johdosta
lYmpäristön valoisuus ei ole riittävä tai
muuttuu nopeasti.
lJos esimerkiksi tunnistetaan kuorma-
autoille tarkoitettu merkki.
lAutolla ajetaan maassa, jossa on vas-
takkainen liikennejärjestys (oikean-
puoleinen liikenne).
lNavigointijärjestelmällä varustetut
mallit: Navigointijärjestelmän karttatie-
dot ovat vanhentuneet.
lNavigointijärjestelmällä varustetut
mallit: Navigointijärjestelmä ei ole toi-
minnassa.
OM42B34FI.book Page 266 Thursday, December 27, 2018 3:51 PM

267
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen

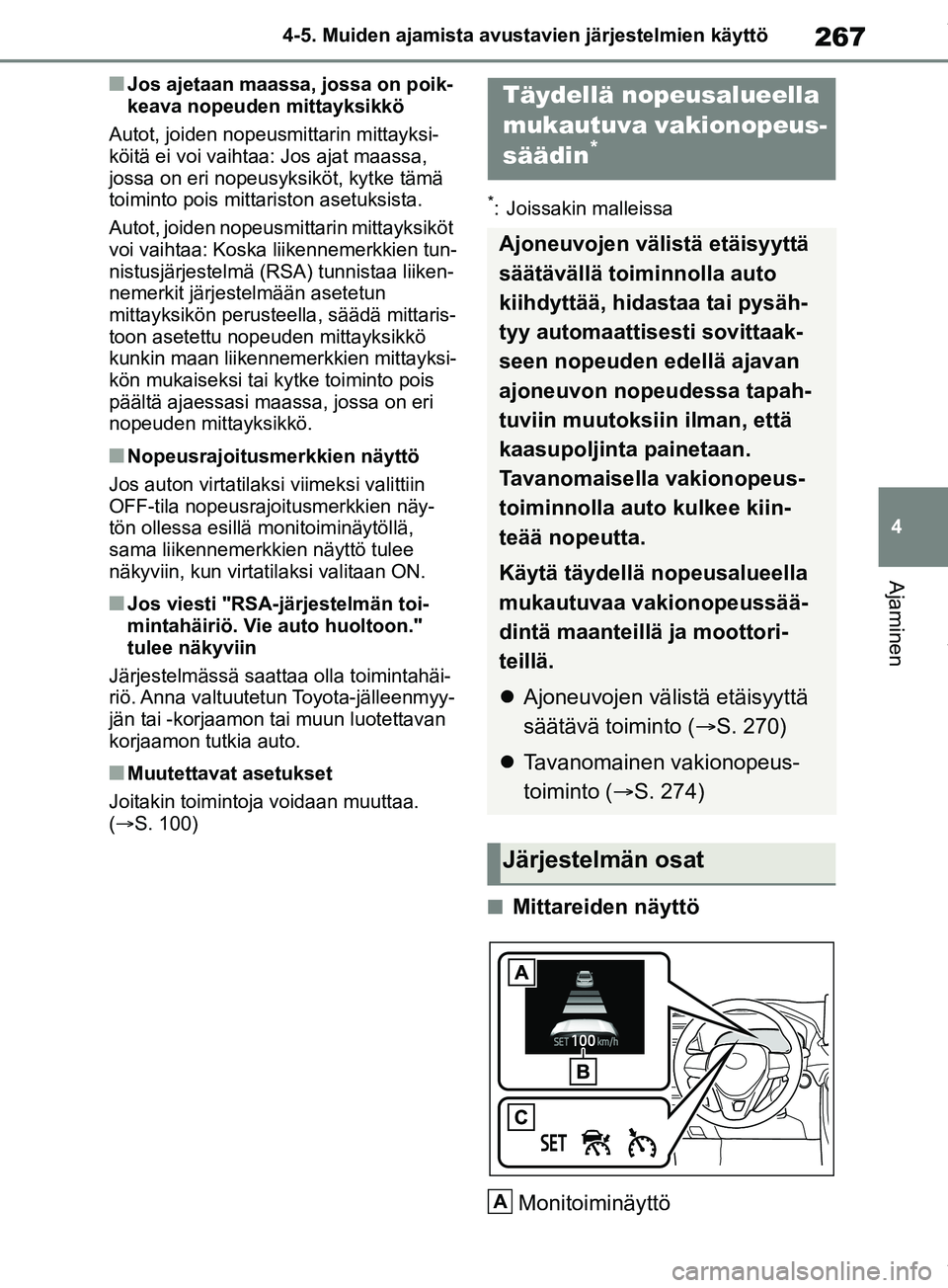

nJos ajetaan maassa, jossa on poik-
keava nopeuden mittayksikkö
Autot, joiden nopeusmittarin mittayksi-
köitä ei voi vaihtaa: Jos ajat maassa,
jossa on eri nopeusyksiköt, kytke tämä
toiminto pois mittariston asetuksista.
Autot, joiden nopeusmittarin mittayksiköt
voi vaihtaa: Koska liikennemerkkien tun-
nistusjärjestelmä (RSA) tunnistaa liiken-
nemerkit järjestelmään asetetun
mittayksikön perusteella , säädä mittaris-
toon asetettu nopeuden mittayksikkö
kunkin maan liikennemerkkien mittayksi-
kön mukaiseksi tai kytke toiminto pois
päältä ajaessasi m aassa, jossa on eri
nopeuden mittayksikkö.
nNopeusrajoitusmerkkien näyttö
Jos auton virtatilaksi viimeksi valittiin
OFF-tila nopeusrajoitusmerkkien näy-
tön ollessa esillä monitoiminäytöllä,
sama liikennemerkkien näyttö tulee
näkyviin, kun virtatilaksi valitaan ON.
nJos viesti "RSA-järjestelmän toi-
mintahäiriö. Vie auto huoltoon."
tulee näkyviin
Järjestelmässä saattaa olla toimintahäi-
riö. Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
nMuutettavat asetukset
Joitakin toimintoja voidaan muuttaa.
(S. 100)
*: Joissakin malleissa
nMittareiden näyttö
Monitoiminäyttö
Täydellä nopeusalueella
mukautuva vakionopeus-
säädin
*
Ajoneuvojen välistä etäisyyttä
säätävällä toim innolla auto
kiihdyttää, hidastaa tai pysäh-
tyy automaattisesti sovittaak-
seen nopeuden edellä ajavan
ajoneuvon nopeudessa tapah-
tuviin muutoksiin ilman, että
kaasupoljinta painetaan.
Tavanomaisella vakionopeus-
toiminnolla auto kulkee kiin-
teää nopeutta.
Käytä täydellä nopeusalueella
mukautuvaa vakionopeussää-
dintä maanteillä ja moottori-
teillä.
 Ajoneuvojen välistä etäisyyttä
säätävä toiminto ( S. 270)
 Tavanomainen vakionopeus-
toiminto ( S. 274)
Järjestelmän osat
A
OM42B34FI.book Page 267 Thursday, December 27, 2018 3:51 PM

2684-5. Muiden ajamista avustavien järjestelmien käyttö

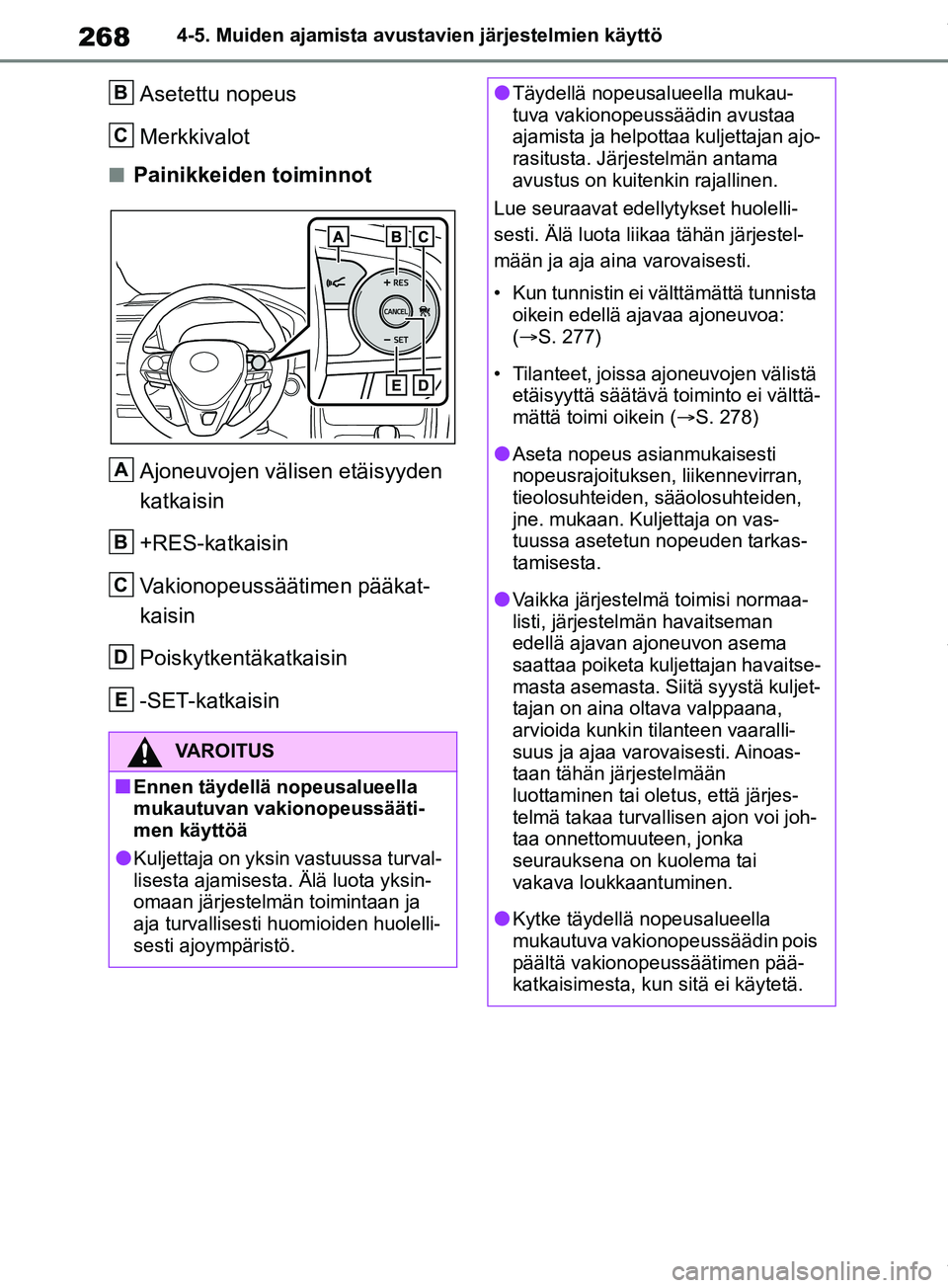

Asetettu nopeus
Merkkivalot
nPainikkeiden toiminnotAjoneuvojen välisen etäisyyden
katkaisin
+RES-katkaisin
Vakionopeussäätimen pääkat-
kaisin
Poiskytkentäkatkaisin
-SET-katkaisin
VAROITUS
nEnnen täydellä nopeusalueella
mukautuvan vakionopeussääti-
men käyttöä
lKuljettaja on yksin vastuussa turval-
lisesta ajamisesta. Älä luota yksin-
omaan järjestelmän toimintaan ja
aja turvallisesti huomioiden huolelli-
sesti ajoympäristö.
B
C
A
B
C
D
E
lTäydellä nopeusalueella mukau-
tuva vakionopeussäädin avustaa
ajamista ja helpottaa kuljettajan ajo-
rasitusta. Järjestelmän antama
avustus on kuitenkin rajallinen.
Lue seuraavat edel lytykset huolelli-
sesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Kun tunnistin ei välttämättä tunnista
oikein edellä ajavaa ajoneuvoa:
(S. 277)
• Tilanteet, joissa ajoneuvojen välistä etäisyyttä säätävä toiminto ei välttä-
mättä toimi oikein ( S. 278)
lAseta nopeus asianmukaisesti
nopeusrajoituksen, liikennevirran,
tieolosuhteiden, sääolosuhteiden,
jne. mukaan. Kuljettaja on vas-
tuussa asetetun nopeuden tarkas-
tamisesta.
lVaikka järjestelmä toimisi normaa-
listi, järjestelmän havaitseman
edellä ajavan ajoneuvon asema
saattaa poiketa kuljettajan havaitse-
masta asemasta. Siitä syystä kuljet-
tajan on aina oltava valppaana,
arvioida kunkin tilanteen vaaralli-
suus ja ajaa varovaisesti. Ainoas-
taan tähän järjestelmään
luottaminen tai oletus, että järjes-
telmä takaa turvallisen ajon voi joh-
taa onnettomuuteen, jonka
seurauksena on kuolema tai
vakava lou kkaantuminen.
lKytke täydellä nopeusalueella
mukautuva vakio nopeussäädin pois
päältä vakionopeussäätimen pää-
katkaisimesta, kun sitä ei käytetä.
OM42B34FI.book Page 268 Thursday, December 27, 2018 3:51 PM

269
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
VAROITUS
nVaroitus liittyen ajamista avusta-
viin järjestelmiin
Huomioi seuraavat varotoimenpiteet,
koska järjestelmän antamalle avus-
tukselle on rajoituksensa. Varotoi-
menpiteiden huomiotta jättämisen
seurauksena voi olla kuolemaan tai
vakavaan loukkaantumiseen johtava
onnettomuus.
lKuljettajaa avustetaan mittaamaan
sopiva etäisyys edellä ajavaan
Täydellä nopeusalueella mukautuvan
vakionopeussäätimen tarkoitus on
ainoastaan helpottaa kuljettajaa päät-
telemään oman autonsa ja edellä aja-
van auton etäisyys toisistaan. Se ei
ole mekanismi, joka sallisi huolimatto-
man tai tarkkaamattoman ajon, eikä
se ole järjestelmä, joka avustaisi kul-
jettajaa huonon näkyvyyden olosuh-
teissa.
On tärkeää, että kuljettaja kiinnittää
huomionsa auton ympäristön tapahtu-
miin.
lKuljettajaa avustetaan päättele-
mään sopiva etäisyys edellä aja-
vaan
Täydellä nopeusalueella mukautuva
vakionopeussäädin päättelee, onko
etäisyys oman auton ja edellä ajavan
auton välillä asetetun mukainen. Se ei
pysty tekemään minkään muun tyyp-
pisiä päätelmiä. Siitä syystä on ehdot-
toman tärkeää, että kuljettaja säilyttää
valppautensa ja huomioi mahdolliset
vaaratilanteet.
lKuljettajaa avustetaan auton hallin-
nassa
Täydellä nopeusalueella mukautu-
vassa vakionopeussäätimessä ei ole
toimintoja, jotka es tävät tai välttävät
kolarit edellä ajavan ajoneuvon
kanssa. Siksi mahdollisessa vaarati-
lanteessa kuljettajan on otettava auto
välittömästi hallintaansa ja toimittava
asianmukaisesti taatakseen kaikkien
asianosaisten turvallisuus.
nTilanteet, jotka ovat sopimatto-
mia täydellä no peusalueella
mukautuvan vakionopeussääti-
men käytölle
Älä käytä täydellä nopeusalueella
mukautuvaa vakionopeussäädintä
seuraavissa tilant eissa. Muuten saa-
tat menettää autosi nopeuden hallin-
nan, mistä voi olla seurauksena
vakava tai kuolemaan johtava onnet-
tomuus.
lTeillä, joilla liikkuu jalankulkijoita,
pyöräilijöitä jne.
lRuuhkaliikenteessä
lJyrkkämutkaisilla teillä
lKiemurtelevilla teillä
lLiukkailla sateen, lumen tai jään
peittämillä teillä
lJyrkissä alamäissä tai kun jyrkät
ylä- ja alamäet vaihtelevat nopeasti
Ajettaessa alas jyrkkää alamäkeä
saattaa asetettu nopeus ylittyä.
lMaanteiden ja moottoriteiden liitty-
missä
lJos sääolosuhteet ovat niin huo-
not, että tunnistimet eivät pysty tun-
nistamaan oikealla tavalla (sumu,
lumi, hiekkamyrsky, rankkasade
yms.)
OM42B34FI.book Page 269 Thursday, December 27, 2018 3:51 PM

2704-5. Muiden ajamista avustavien järjestelmien käyttö

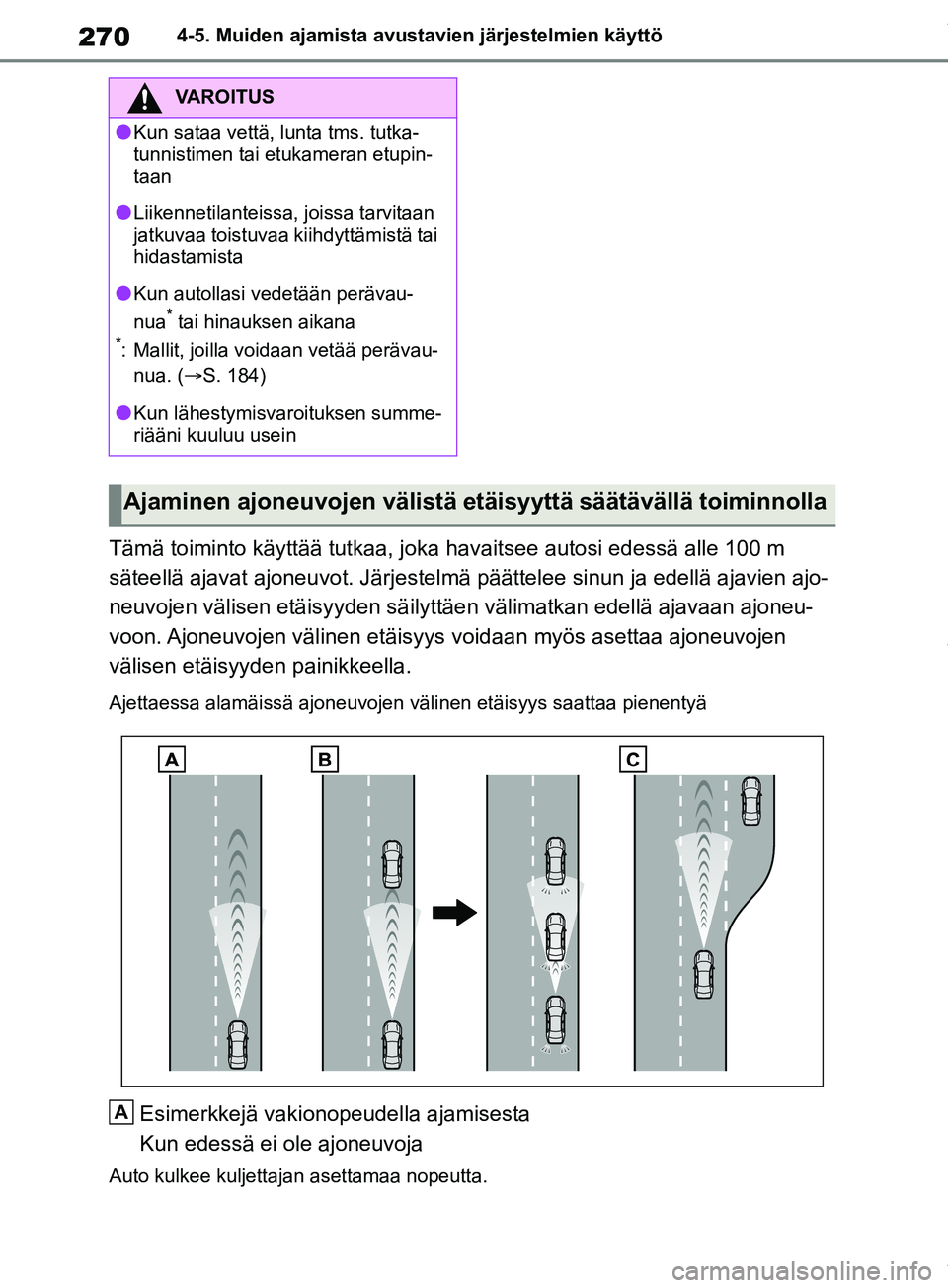

Tämä toiminto käyttää tutkaa, joka havaitsee autosi edessä alle 100 m
säteellä ajavat ajoneuvot. Järjestelm ä päättelee sinun ja edellä ajavien ajo-
neuvojen välisen etäisyyden säilyttäen välimatkan edellä ajavaan ajoneu-
voon. Ajoneuvojen välinen etäisyys voidaan myös asettaa ajoneuvojen
välisen etäisyyden painikkeella.
Ajettaessa alamäissä ajoneuvojen välinen etäisyys saattaa pienentyä
Esimerkkejä vakionopeudella ajamisesta
Kun edessä ei ole ajoneuvoja
Auto kulkee kuljettajan asettamaa nopeutta.
VAROITUS
lKun sataa vettä, lunta tms. tutka-
tunnistimen tai etukameran etupin-
taan
lLiikennetilanteissa, joissa tarvitaan
jatkuvaa toistuvaa kiihdyttämistä tai
hidastamista
lKun autollasi vedetään perävau-
nua* tai hinauksen aikana*: Mallit, joilla voidaan vetää perävau-
nua. ( S. 184)
lKun lähestymisvaroituksen summe-
riääni kuuluu usein
Ajaminen ajoneuvojen välistä etäisyyttä säätävällä toiminnolla
A
OM42B34FI.book Page 270 Thursday, December 27, 2018 3:51 PM

271
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen

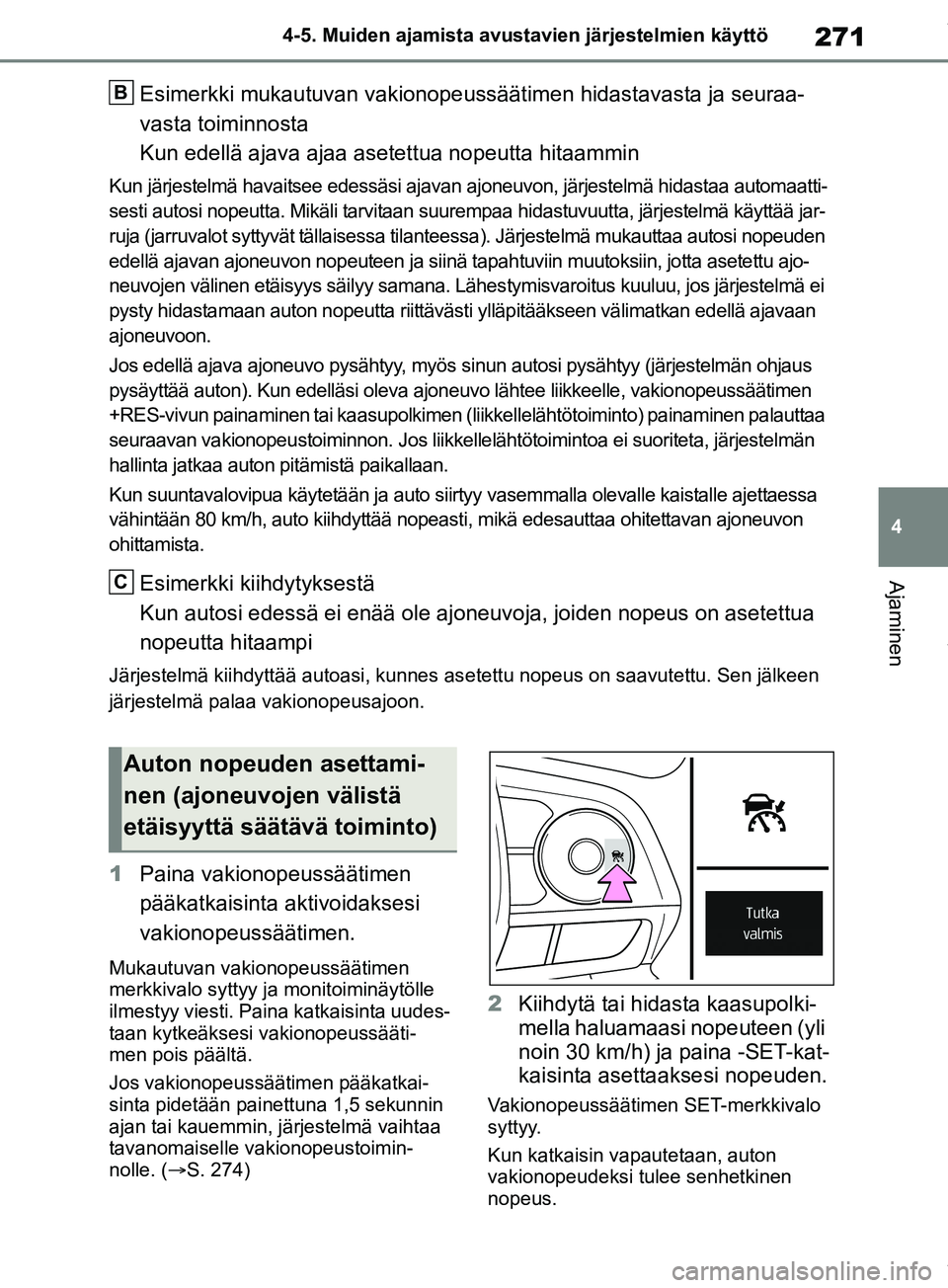

Esimerkki mukautuvan vakionopeuss
äätimen hidastavasta ja seuraa-
vasta toiminnosta
Kun edellä ajava ajaa asetettua nopeutta hitaammin
Kun järjestelmä havaitsee edessäsi ajavan ajoneuvon, järjestelmä hidastaa automaatti-
sesti autosi nopeutta. Mikäli tarvitaan suurempaa hidastuvuutta, järjestelmä käyttää jar-
ruja (jarruvalot syttyvät tällaisessa tilant eessa). Järjestelmä mukauttaa autosi nopeuden
edellä ajavan ajoneuvon nopeuteen ja siinä t apahtuviin muutoksiin, jotta asetettu ajo-
neuvojen välinen etäisyys säilyy samana. Lähes tymisvaroitus kuuluu, jos järjestelmä ei
pysty hidastamaan auton nopeutta riittäväst i ylläpitääkseen välimatkan edellä ajavaan
ajoneuvoon.
Jos edellä ajava ajoneuvo pysähtyy, myös sinun autosi pysähtyy (järjestelmän ohjaus
pysäyttää auton). Kun edelläsi oleva ajoneuvo lähtee liikkeelle, vakionopeussäätimen
+RES-vivun painaminen tai kaasupolkimen (liikkellelähtötoiminto) painaminen palauttaa
seuraavan vakionopeustoiminnon. Jos liikkellel ähtötoimintoa ei suoriteta, järjestelmän
hallinta jatkaa auton pitämistä paikallaan.
Kun suuntavalovipua käytetään ja auto siirtyy vasemmalla olevalle kaistalle ajettaessa
vähintään 80 km/h, auto kiihdyttää nopeasti, mikä edesauttaa ohitettavan ajoneuvon
ohittamista.
Esimerkki kiihdytyksestä
Kun autosi edessä ei enää ole ajoneuv oja, joiden nopeus on asetettua
nopeutta hitaampi
Järjestelmä kiihdyttää autoasi, kunnes as etettu nopeus on saavutettu. Sen jälkeen
järjestelmä palaa vakionopeusajoon.
1 Paina vakionopeussäätimen
pääkatkaisinta aktivoidaksesi
vakionopeussäätimen.
Mukautuvan vakionopeussäätimen
merkkivalo syttyy ja monitoiminäytölle
ilmestyy viesti. Paina katkaisinta uudes-
taan kytkeäksesi vakionopeussääti-
men pois päältä.
Jos vakionopeussäätimen pääkatkai-
sinta pidetään painettuna 1,5 sekunnin
ajan tai kauemmin, järjestelmä vaihtaa
tavanomaiselle vakionopeustoimin-
nolle. ( S. 274)
2Kiihdytä tai hidasta kaasupolki-
mella haluamaasi nopeuteen (yli
noin 30 km/h) ja paina -SET-kat-
kaisinta asettaaksesi nopeuden.
Vakionopeussäätimen SET-merkkivalo
syttyy.
Kun katkaisin vapautetaan, auton
vakionopeudeksi tulee senhetkinen
nopeus.
B
C
Auton nopeuden asettami-
nen (ajoneuvojen välistä
etäisyyttä säätävä toiminto)
OM42B34FI.book Page 271 Thursday, December 27, 2018 3:51 PM

2724-5. Muiden ajamista avustavien järjestelmien käyttö

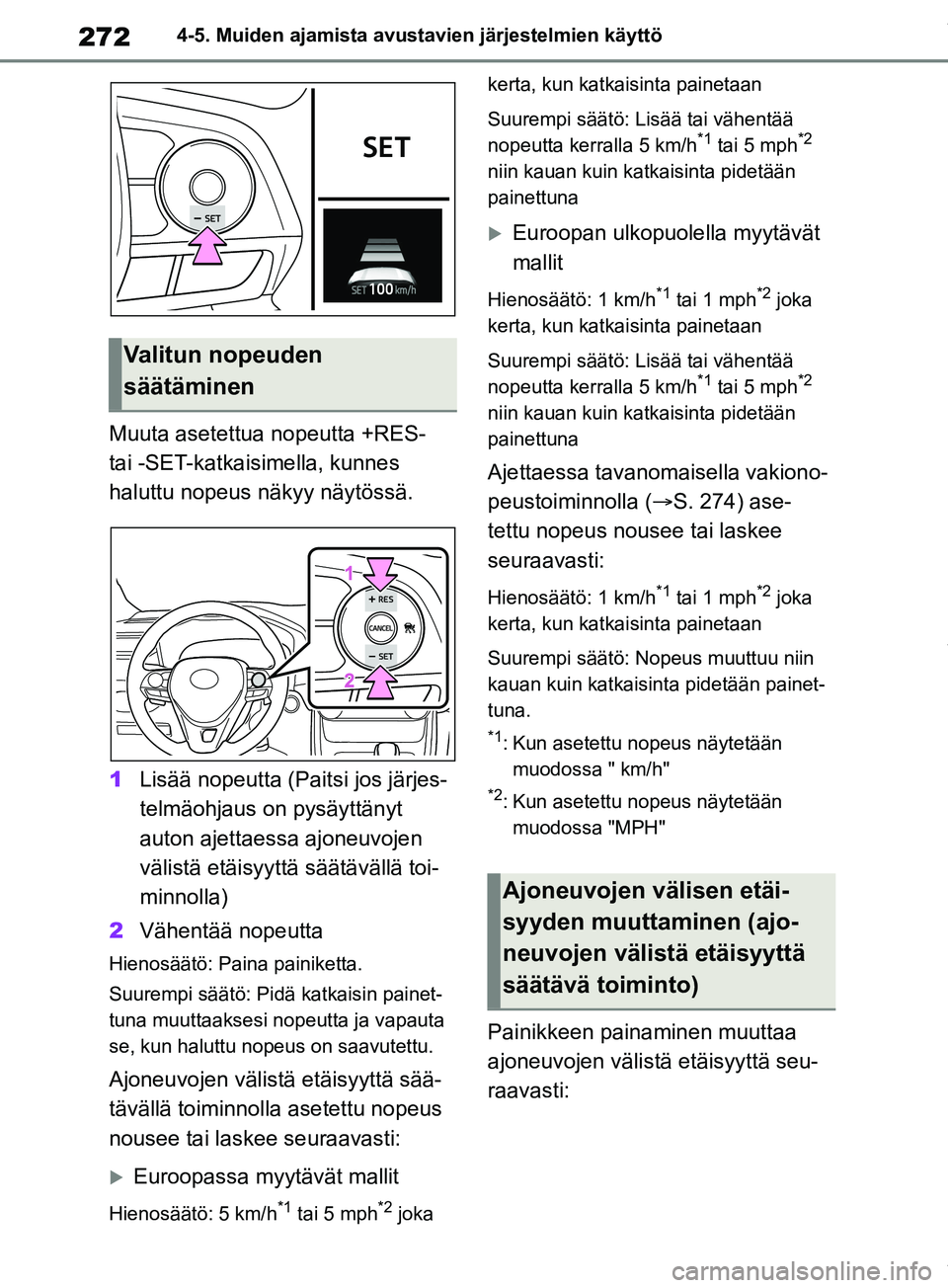

Muuta asetettua nopeutta +RES-
tai -SET-katkaisimella, kunnes
haluttu nopeus näkyy näytössä.
1Lisää nopeutta (Paitsi jos järjes-
telmäohjaus on pysäyttänyt
auton ajettaessa ajoneuvojen
välistä etäisyyttä säätävällä toi-
minnolla)
2 Vähentää nopeutta
Hienosäätö: Paina painiketta.
Suurempi säätö: Pidä katkaisin painet-
tuna muuttaaksesi nopeutta ja vapauta
se, kun haluttu nopeus on saavutettu.
Ajoneuvojen välistä etäisyyttä sää-
tävällä toiminnolla asetettu nopeus
nousee tai laskee seuraavasti:
Euroopassa myytävät mallit
Hienosäätö: 5 km/h*1 tai 5 mph*2 joka kerta, kun katkaisinta painetaan
Suurempi säätö: Lisää tai vähentää
nopeutta kerralla 5 km/h
*1 tai 5 mph*2
niin kauan kuin katkaisinta pidetään
painettuna
Euroopan ulkopuolella myytävät
mallit
Hienosäätö: 1 km/h*1 tai 1 mph*2 joka
kerta, kun katkaisinta painetaan
Suurempi säätö: Lisää tai vähentää
nopeutta kerralla 5 km/h
*1 tai 5 mph*2
niin kauan kuin katkaisinta pidetään
painettuna
Ajettaessa tavanomaisella vakiono-
peustoiminnolla ( S. 274) ase-
tettu nopeus nousee tai laskee
seuraavasti:
Hienosäätö: 1 km/h*1 tai 1 mph*2 joka
kerta, kun katkaisinta painetaan
Suurempi säätö: Nopeus muuttuu niin
kauan kuin katkaisinta pidetään painet-
tuna.
*1: Kun asetettu nopeus näytetään muodossa " km/h"
*2: Kun asetettu nopeus näytetään muodossa "MPH"
Painikkeen painaminen muuttaa
ajoneuvojen välistä etäisyyttä seu-
raavasti:
Valitun nopeuden
säätäminen
Ajoneuvojen välisen etäi-
syyden muuttaminen (ajo-
neuvojen välistä etäisyyttä
säätävä toiminto)
OM42B34FI.book Page 272 Thursday, December 27, 2018 3:51 PM
