2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

537
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Autosi positiivinen (+)-napa
Toisen auton positiivinen (+)-napa
Toisen auton negatiivinen (-)-napa
Kiinteä, liikkumaton ja
maalaamattomaan kohta pois apukäynnistysliitti-
men läheisyydestä ja kaikista liik kuvista osista kuvan osoittamalla
tavalla
A25A-FKS-moottori
Autosi positiivinen (+)-napa
Toisen auton positiivinen (+)-napa
Toisen auton negatiivinen (-)-napa
Kiinteä, liikkumaton ja maalaamattomaan kohta pois apukäynnistysliitti-
men läheisyydestä ja kaikista liik kuvista osista kuvan osoittamalla
tavalla
4 Käynnistä toisen auton moottori.
Lisää moottorin kierroksia hie-
man ja pidä käyntinopeus
samana noin 5 minuutin ajan
ladataksesi autosi akkua.
5 Avaa jokin ovista ja sulje se
auton virtatilan ollessa OFF.
6 Pidä toisen auton moottorin
käyntinopeus samana ja käyn- nistä moottori valitsemalla
autosi virtatilaksi ON.
7 Kun autosi moottori on käynnis-
tynyt, irrota apukäynnistyskaa-
pelit täsmälleen päinvastaisessa
järjestyksessä kuin ne kytkettiin.
Moottorin käynnistyttyä anna ensi
tilassa valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luo-
tettavan korjaamon tutkia auto.
A
B
C
D
A
B
C
D
OM42B34FI.book Page 537 Thursday, December 27, 2018 3:51 PM

5388-2. Toimenpiteet häiriön sattuessa
nMoottorin käynnistäminen akun
varauksen ollessa purkautunut
Moottoria ei voi käynnistää autoa työntä-
mällä.
nAkun varauksen purkautumisen
estämiseksi
lSammuta ajovalot ja audiojärjestelmä
moottorin ollessa sammutettuna.
(Stop & Start järjestelmällä varustetut
autot: Paitsi moottorin ollessa pysäy-
tettynä Stop & Start -järjestelmän toi-
mesta)
lSammuta kaikki tarpeettomat sähkö-
toimiset laitteet aina, kun autolla aje-
taan hiljaista nopeutta pidempiä
aikoja, esimerkiksi ruuhkaliiken-
teessä.
nJos akku poistetaan tai sen varaus
purkautuu
lECU-yksikköön tallennetut tiedot tyh-
jenevät. Jos akun varaus on purkautu-
nut, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
ammattitaitoiseen ja hyvin varustetun
korjaamon tarkastaa auto.
lJotkut järjestelmät saattavat vaatia
alustuksen. ( S. 580)
nKun irrotat kaapelikengät
Kun akun kaapelikengät irrotetaan,
ECU-yksikköön tallennetut tiedot tyhje-
nevät. Ennen kuin irrotat akun kaapeli-
kengät, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
nAkun lataaminen
Akun varauksen luontaisen purkautumi-
sen ja tiettyjen sähkölaitteiden kulutuso-
minaisuuksien takia akun varaus
purkautuu vähitellen, vaikka autoa ei
käytettäisi. Jos auto on pitkän aikaa
käyttämättä, akun varaus saattaa pur-
kautua, eikä moottoria saada käynnisty-
mään. (Akku latautuu automaattisesti
ajon aikana.)
nJos lataat akkua tai korvaat sen toi-
sella (älyavainjärjestelmällä varus-
tetut autot)
lJoissain tilanteissa ei ovien lukitusta
voida avata älyavainjärjestelmän toi-
minnolla, kun akun varaus on purkau-
tunut. Tässä tila nteessa käytä
lukituksen kauko-ohjausta tai mekaa-
nista avainta avatuksesi ovien lukituk-
sen tai lukitaksesi ovet.
lMoottori ei välttämättä käynnisty
ensimmäisellä yrityksellä, sen jälkeen,
kun akku on varattu , mutta käynnistyy
normaalisti toisella yrittämällä. Tämä
ei ole merkki toimintahäiriöstä.
lKäynnistyspainikkeen toimintatila jää
auton muistiin. Kun akku kytketään
uudelleen, järjestelmä palauttaa sen
toimintatilan, jolla se oli ennen kuin
akun varaus purkautui. Ennen kuin
irrotat akun virtapiir istä, valitse käyn-
nistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä, mikä toiminta-
tila oli valittuna käynnistyspainik-
keesta ennen kuin akun varaus
purkautui, ole erityisen varovainen,
kun kytket akun takaisin virtapiiriin.
nJos akku on poistettu tai sen lataus
on purkautunut (autot Stop & Start
-järjestelmällä)
Akkukenkien irrottamisen ja uudelleen
kytkemisen jälkeen Stop & Start -järjes-
telmä ei välttämättä automaattisesti
pysäytä moottoria noin 5 - 60 minuutin
aikana.
nAkun vaihtaminen
lAutot Stop & Start -järjestelmällä:
Käytä Stop & Start -järjestelmässä käy-
tettäväksi tarkoitettua akkua tai alkupe-
räistä vastaavaa akkua. Jos käytetään
järjestelmään sove ltumatonta akkua,
Stop & Start -järjestelmän toiminnot
saattavat olla rajoitetut akun suojaami-
seksi. Myös akun suorituskyky saattaa
alentua eikä moottoria mahdollisesti
saada käynnistettyä. Ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai
OM42B34FI.book Page 538 Thursday, December 27, 2018 3:51 PM

539
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
-korjaamoon tai muuhun luotettavaan
korjaamoon saadaksesi lisätietoja.
lKäytä akkua, joka täyttää eurooppa-
laiset määräykset.
lTyyppi A:
Käytä akkua, jonka ulkomitat ovat samat
kuin edellisellä akulla (LN2), jolla on 20
tunnin kapasiteetti (20 HR) tai sitä vas-
taava kapasiteetti (60 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava (360
A) tai suurempi.
lTyyppi B:
Käytä akkua, jonka ulkomitat ovat samat
kuin edellisellä akulla (LN2), jolla on 20
tunnin kapasiteetti (20 HR) tai sitä vas-
taava kapasiteetti (60 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava
(560 A) tai suurempi.
lTyyppi C:
Käytä akkua, jonka ulkomitat ovat samat
kuin edellisellä akulla (LN3), jolla on 20
tunnin kapasiteetti (20 HR) tai sitä vas-
taava kapasiteetti (65 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava
(603 A) tai suurempi.
• Jos koko on poikkeava, akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen,
vaikka ajanjakso jona autoa ei käytetä
on lyhyt, akun varaus saattaa purkau-
tua ja moottoria ei välttämättä saada
käynnistymään.
VAROITUS
nKun irrotat kaapelikengät
Irrota aina negatiivinen (-)-napa
ensin. Jos plusnapa (+) osuu lähis-
töllä olevaan metalliin plusnapaa irro-
tettaessa, voi syntyä kipinöitä jotka
voivat johtaa tulipaloon, sähköiskuun
tai jopa kuolemaan tai vakavaan louk-
kaantumiseen.
nVälttääksesi akun palamaan syt-
tymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet
akun mahdollisesti kehittämän
kaasun vahingossa tapahtuvan sytyt-
tämisen välttämiseksi:
lVarmista, että jokainen käynnistys-
kaapeli on kytketty oikeaan napaan
ja että se ei v ahingossa kosketa
muita osia.
lÄlä anna akun "+"-napaan kytketyn
käynnistyskaapelin toisen pään
päästä kosketuksiin minkään mui-
den osien kanssa tai metallipintojen
kanssa, kuten kannatinten tai maa-
laamattomien pintojen kanssa.
lÄlä anna käynnistyskaapeleiden
"+"- ja "-"-puristimien koskettaa toi-
siaan.
lÄlä tupakoi, sytyt ä tulitikkua tai
savukkeensytytintä tai päästä avo-
tulta lähelle akkua.
nAkun varoitukset
Akku sisältää myrkyllistä ja syövyttä-
vää akkunestettä ja muut akun osat
sisältävät lyijyä ja lyijyn yhdisteitä.
Huomioi seuraavat varotoimenpiteet
käsitellessäsi akkua:
lKun työskentelet akun parissa,
käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kos-
ketuksiin ihon, vaatteiden tai auton
korin kanssa.
lÄlä kumarru akun ylitse.
lJos akkunestettä joutuu ihollesi tai
silmiisi, pese välittömästi alue
vedellä ja hakeudu lääkärin hoi-
toon.
Aseta akkuhapolle altistuneelle
alueelle märkä sieni tai liina mat-
kalla lääkärin vastaanotolle.
lPese aina kätesi käsiteltyäsi akun
kiinnikkeitä, napoja ja muita akun
osia.
lÄlä päästä lapsia akun lähelle.
OM42B34FI.book Page 539 Thursday, December 27, 2018 3:51 PM

5408-2. Toimenpiteet häiriön sattuessa
1Pysäytä auto turvalliseen paik-
kaan ja sammuta ilmastointi-
laite. Sammuta sitten moottori.
2 Jos höyryä näkyy:
Nosta konepelti ylös varovai-
sesti, kun höyryn määrä on
vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti
ylös.
3 Kun moottori on v iilentynyt riittä-
västi, tarkista letkut ja jäähdytti-
men kenno vuotojen varalta.
VAROITUS
nAkun vaihtaminen
Saadaksesi lisätietoa akun vaihtami-
sesta, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan korjaa-
moon.
nEstääksesi autoon kohdistuvat
vahingot (käsivalintainen vaih-
teisto)
Älä vedä tai työnnä autoa käyntiin,
sillä katalysaattori saattaa ylikuumen-
tua ja aiheuttaa palovaaran.
HUOMAA
nKäsiteltäessä käynnistyskaape-
leita
Kun kytket käynnistyskaapeleita, var-
mistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien tai moottorin
hihnojen kanssa.
Jos moottori
ylikuumenee
Seuraavat seikat voivat kertoa
siitä, että autosi on ylikuume-
nemassa.
 Moottorin jäähdytysnesteen
lämpötilan mittarin neula
( S. 86, 90) nousee punai-
selle alueelle tai havaitset huo-
mattavaa tehohäviötä.
(Esimerkiksi auton nopeus ei
nouse.)
 Viesti "Jäähdytysneste ylikuu-
mentunut. Pysäytä turvalliseen
paikkaan. Ks. om. käsikirja"
ilmestyy monitoiminäyttöön.
 Höyryä nousee konepellin alta.
Toimenpiteet
OM42B34FI.book Page 540 Thursday, December 27, 2018 3:51 PM

541
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Jos suuria määriä jäähdytysnestettä
vuotaa ulos, ota välittömästi yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon.
Jäähdytin
Jäähdytystuuletin
4 Nesteen pinnan taso on oikea,
jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL-merkki
LOW-merkki
5 Lisää tarvittaessa jäähdytysnes-
tettä.
Hätätapauksessa voidaan käyttää
vettä, jos jäähdytysnestettä ei ole saa-
tavilla.
6Käynnistä moottori ja kytke
ilmastointilaite to imintaan tarkis-
taaksesi, että jäähdyttimen tuu-
lettimet toimivat ja tarkistaaksesi
mahdolliset vuodot jäähdytti-
mestä ja letkuista.
Tuuletin toimii, kun ilmastointilaite kyt-
ketään päälle het i kylmäkäynnistyksen
jälkeen. Varmista, että tuuletin toimii
kuulostelemalla tuulettimen ääntä ja
ilmanvirtausta. Jos näitä on vaikea
todeta, kytke ilmastointilaite vuoroin
päälle ja pois päältä. (Tuuletin ei välttä-
mättä toimi kylmissä olosuhteissa.)
7 Jos tuuletin ei ole toiminnassa:
Sammuta moottori välittömästi
ja ota välittömästi yhteyttä val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Jos tuuletin on toiminnassa:
Anna lähimmän valtuutetun
Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tutkia auto.
8 Tarkista, näkyykö viesti "Jäähdy-
tysneste ylikuumentunut.
Pysäytä turvalliseen paikkaan.
Ks. om. käsikirja" monitoiminäy-
tössä.
Jos viesti ei häviä:
Sammuta moottori ja ota
A
B
A
B
C
OM42B34FI.book Page 541 Thursday, December 27, 2018 3:51 PM

5428-2. Toimenpiteet häiriön sattuessa
yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaa-
moon.
Jos viestiä ei näy:
Anna lähimmän valtuutetun
Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tutkia auto.
VAROITUS
nKun teet tarkistuksia konepellin
alla
Noudata seuraavia turvallisuusoh-
jeita.
Muussa tapauksessa seurauksena
voi olla vakavat henkilövahingot,
kuten palovammat.
lJos höyryä tulee konepellin alta, älä
avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila
voi olla erittäin kuuma.
lPidä kädet ja vaatetus (erityisesti
solmio, huivi tai kaulahuivi) poissa
tuulettimien ja hihnojen läheltä.
Muuten kädet ja vaatteet saattavat
tarttua, mistä voi seurata vakava
loukkaantuminen.
lÄlä löysää jäähdytysnestesäiliön
korkkia moottorin ja jäähdyttimen
ollessa kuumia. Kuumaa höyryä tai
jäähdytysnestettä saattaa suihkuta
ulos.
HUOMAA
nKun lisäät jäähdytysnestettä
moottoriin
Lisää jäähdytysnestettä hitaasti sen
jälkeen kun moottori on riittävästi
jäähtynyt. Jos kuumaan moottoriin
lisää kylmää jäähdytysnestettä liian
nopeasti, moottori saattaa vaurioitua.
nEstääksesi jäähdytysjärjestel-
mään kohdistuvat vahingot
Noudata seuraavia turvallisuusoh-
jeita:
lEstä vieraiden aineiden joutuminen
jäähdytysnesteen sekaan (kuten
hiekka tai pöly jne.).
lÄlä käytä jäähdytysnesteen lisäai-
neita.
OM42B34FI.book Page 542 Thursday, December 27, 2018 3:51 PM

543
8

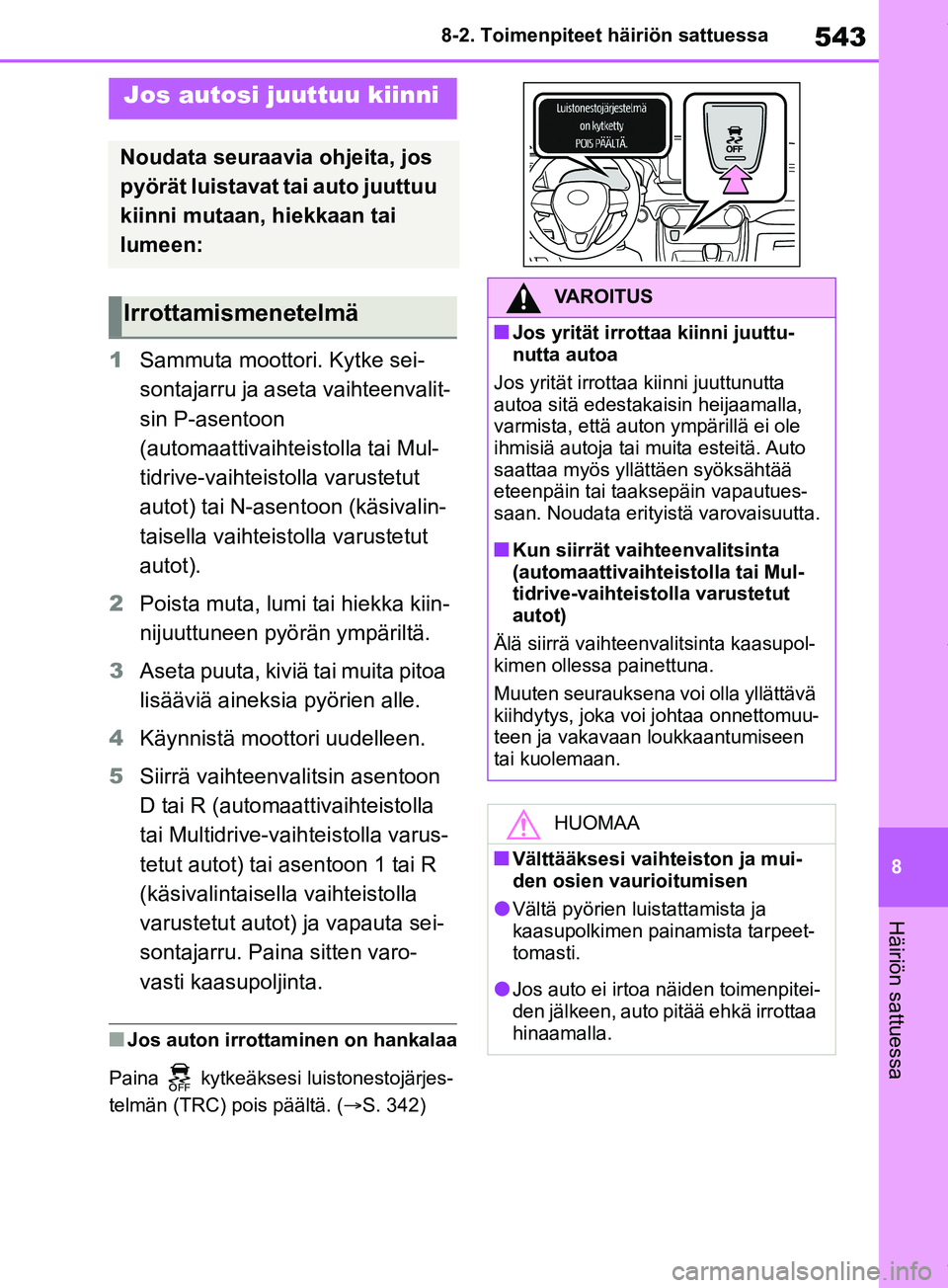

8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
1
Sammuta moottori. Kytke sei-
sontajarru ja aseta vaihteenvalit-
sin P-asentoon
(automaattivaihtei stolla tai Mul-
tidrive-vaihteistolla varustetut
autot) tai N-asen toon (käsivalin-
taisella vaihteistolla varustetut
autot).
2 Poista muta, lumi tai hiekka kiin-
nijuuttuneen pyörän ympäriltä.
3 Aseta puuta, kiviä tai muita pitoa
lisääviä aineksia pyörien alle.
4 Käynnistä moottori uudelleen.
5 Siirrä vaihteenvalitsin asentoon
D tai R (automaattivaihteistolla
tai Multidrive-vaihteistolla varus-
tetut autot) tai asentoon 1 tai R
(käsivalintaisella vaihteistolla
varustetut autot) ja vapauta sei-
sontajarru. Paina sitten varo-
vasti kaasupoljinta.
nJos auton irrottaminen on hankalaa
Paina kytkeäksesi luistonestojärjes-
telmän (TRC) pois päältä. ( S. 342)
Jos autosi juuttuu kiinni
Noudata seuraavia ohjeita, jos
pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai
lumeen:
IrrottamismenetelmäVAROITUS
nJos yrität irrottaa kiinni juuttu-
nutta autoa
Jos yrität irrottaa kiinni juuttunutta
autoa sitä edestakaisin heijaamalla,
varmista, että auton ympärillä ei ole
ihmisiä autoja tai muita esteitä. Auto
saattaa myös yllä ttäen syöksähtää
eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
nKun siirrät vaihteenvalitsinta
(automaattivaihte istolla tai Mul-
tidrive-vaihteistolla varustetut
autot)
Älä siirrä vaihteen valitsinta kaasupol-
kimen ollessa painettuna.
Muuten seurauksena voi olla yllättävä
kiihdytys, joka voi johtaa onnettomuu-
teen ja vakavaan loukkaantumiseen
tai kuolemaan.
HUOMAA
nVälttääksesi vaihteiston ja mui-
den osien vaurioitumisen
lVältä pyörien luistattamista ja
kaasupolkimen painamista tarpeet-
tomasti.
lJos auto ei irtoa näiden toimenpitei-
den jälkeen, auto pitää ehkä irrottaa
hinaamalla.
OM42B34FI.book Page 543 Thursday, December 27, 2018 3:51 PM

5448-2. Toimenpiteet häiriön sattuessa
OM42B34FI.book Page 544 Thursday, December 27, 2018 3:51 PM
