2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

241
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
lPre-Collision-jarrutustoiminto
*: Koskee ajoneuvoja, jotka on suunniteltu sellaisille maantieteellisille alueille, joilla
jalankulkijoiden ja/tai pyöräilijöiden havaitseminen on mahdollista ( S. 237)
Järjestelmä ei välttämättä to imi seuraavissa tilanteissa:
lJos akkukenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jälkeen ole
ajettu tietyn pituisen ajanjakson aikana
lJos vaihteenvalitsin on R-asennossa
lJos VSC OFF -merkkivalo palaa (vain Pre-Collision-järjestelmän varoitustoiminto
on toimintakykyinen)
nKohteen havaitseva toiminto
Järjestelmä havaitsee kohteita perus-
tuen niiden kokoon, profiiliin, liikkeeseen
jne. Kaikkia kohteita ei ehkä havaita riip-
puen ympäristön kirkkaudesta ja havai-
tun kohteen liikkeestä, asennosta ja
kulmasta, josta syyst ä järjestelmä ei
toimi oikein. ( S. 243)
Kuvassa on esitetty kohteet, jotka voi-
daan havaita.
Alue A
Alue B
nPre-Collision-jarrutustoiminnon
poiskytkeytyminen
Jos jompikumpi seuraavista tilanteista
sattuu Pre-Collision-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy
pois päältä:
lKaasupoljinta painetaan voimak-
kaasti.
lOhjauspyörää käännetään jyrkästi tai
äkillisesti.
nOlosuhteet, joissa järjestelmä saat-
taa toimia, vaikka kolarin riskiä ei
ole
lJoissakin tilanteissa, kuten seuraa-
vissa, järjestelmä sa attaa aktivoitua
tulkitessaan nokkakolarin vaaran ole-
van olemassa.
• Jos esimerkiksi ajetaan havaittavan
kohteen ohi
• Jos esimerkiksi vaihdetaan kaistaa ohitettaessa havaittava kohde
• Jos lähestytään havaittavaa kohdetta viereiseltä kaistalta tai tien vierestä,
kuten silloin, kun vaihdetaan ajosuun-
taa tai ajetaan mutkaisella tiellä
Kohteet, jotka voidaan
havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 10 - 180 km/hNoin 10 - 180 km/h
Pyöräilijät ja jalankulkijat*Noin 10 - 80 km/hNoin 10 - 80 km/h
OM42B34FI.book Page 241 Thursday, December 27, 2018 3:51 PM

2424-5. Muiden ajamista avustavien järjestelmien käyttö

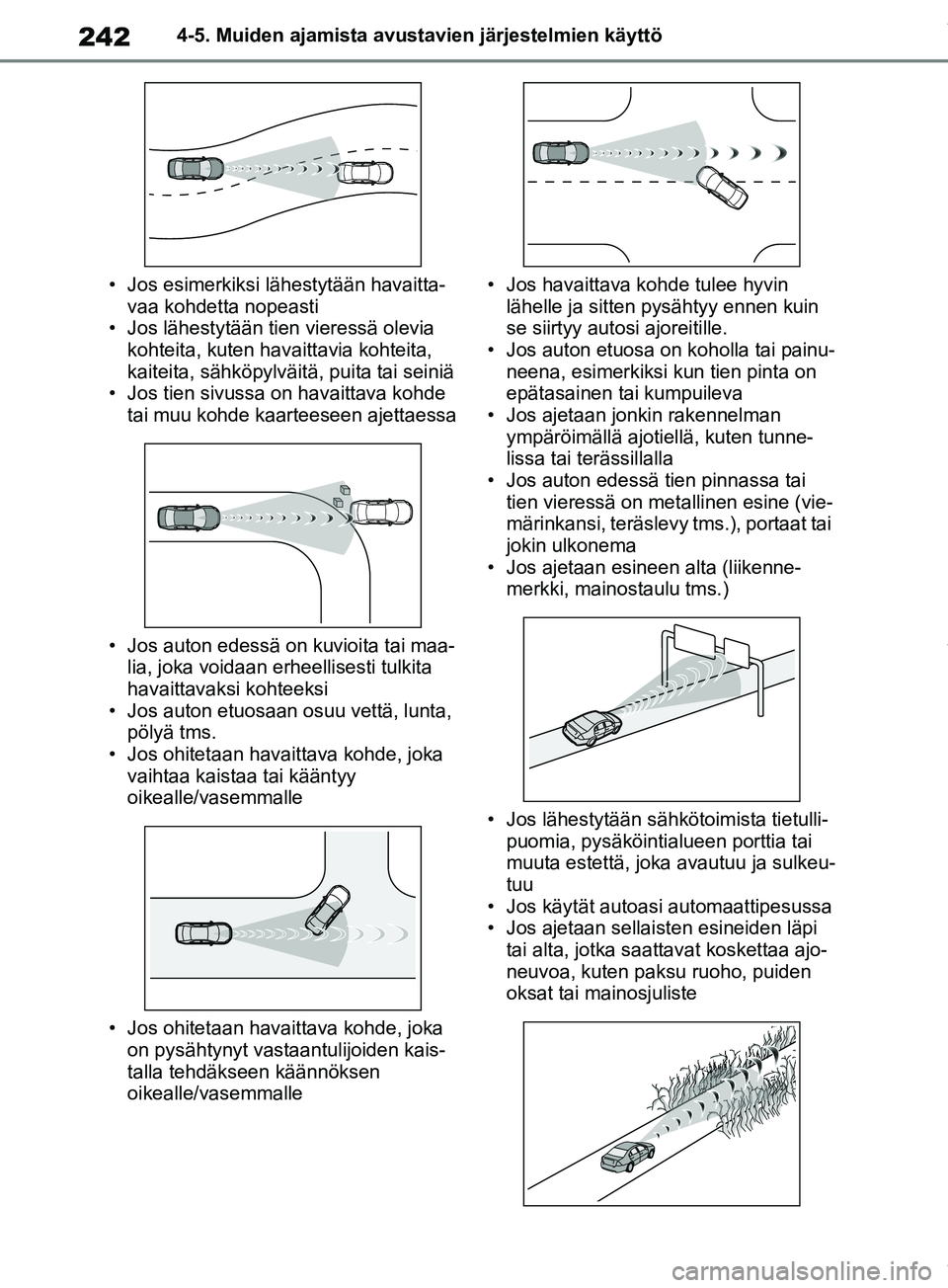

• Jos esimerkiksi lähestytään havaitta- vaa kohdetta nopeasti
• Jos lähestytään tien vieressä olevia
kohteita, kuten havaittavia kohteita,
kaiteita, sähköpylväit ä, puita tai seiniä
• Jos tien sivussa on havaittava kohde
tai muu kohde kaarteeseen ajettaessa
• Jos auton edessä on kuvioita tai maa- lia, joka voidaan erheellisesti tulkita
havaittavaksi kohteeksi
• Jos auton etuosaan osuu vettä, lunta,
pölyä tms.
• Jos ohitetaan havaittava kohde, joka vaihtaa kaistaa tai kääntyy
oikealle/vasemmalle
• Jos ohitetaan havaittava kohde, joka on pysähtynyt vastaantulijoiden kais-
talla tehdäkseen käännöksen
oikealle/vasemmalle • Jos havaittava kohde tulee hyvin
lähelle ja sitten pysähtyy ennen kuin
se siirtyy autosi ajoreitille.
• Jos auton etuosa on koholla tai painu- neena, esimerkiksi kun tien pinta on
epätasainen tai kumpuileva
• Jos ajetaan jonkin rakennelman ympäröimällä ajotiellä, kuten tunne-
lissa tai terässillalla
• Jos auton edessä tien pinnassa tai tien vieressä on metallinen esine (vie-
märinkansi, teräslevy tms.), portaat tai
jokin ulkonema
• Jos ajetaan esineen alta (liikenne- merkki, mainostaulu tms.)
• Jos lähestytään sähkötoimista tietulli- puomia, pysäköintialueen porttia tai
muuta estettä, joka avautuu ja sulkeu-
tuu
• Jos käytät autoasi automaattipesussa
• Jos ajetaan sellaisten esineiden läpi
tai alta, jotka saattavat koskettaa ajo-
neuvoa, kuten paksu ruoho, puiden
oksat tai mainosjuliste
OM42B34FI.book Page 242 Thursday, December 27, 2018 3:51 PM

243
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
• Jos ajetaan höyryn tai savun läpi
• Jos ajetaan läheltä kohdetta, joka hei-
jastaa radioaaltoja, kuten suuri
kuorma-auto tai suojakaide
• Jos ajetaan lähellä TV-tornia, radio- asemaa, sähkölaitosta tai muita
alueita, jotka lähettävät voimakkaita
radioaaltoja tai sähkökohinaa
nTilanteita, joissa järjestelmä ei vält-
tämättä toimi oikein
lJoissain tilantei ssa, kuten seuraa-
vissa, kohdetta ei välttämättä havaita
tutkatunnistimella ja etukameralla ja
siten järjestelmän oikeanlainen toi-
minta estyy:
• Jos havaittava kohde lähestyy autoasi
• Jos autosi tai tai havaittava kohde vaappuu
• Jos havaittava kohde tekee äkillisen liikkeen (kuten äkillisen ohjausliik-
keen, kiihdytyksen tai jarrutuksen)
• Jos autosi lähestyy havaittavaa koh- detta nopeasti
• Jos havaittava kohde ei ole suoraan
autosi edessä
• Jos havaittava kohde on lähellä sei- nää, aitaa, kaide tta, viemärinkantta,
ajoneuvoa, tiellä sijaitsevaa teräsle-
vyä tms.
• Jos havaittava kohde on rakennelman alla
• Jos osa havaittavasta kohteesta on
esineen peittämä, kuten suuren mat-
katavaran, sateenva rjon tai kaiteen
• Jos useita havaittavia kohteita on
lähellä toisiaan
• Jos aurinko tai muu valo kohdistuu suoraan havaittavaan kohteeseen
• Jos havaittava kohde on valkosävyi-
nen ja erittäin kirkas
• Jos havaittavalla kohteella näyttää olevan lähes sama väri tai kirkkaus kuin ympäristöllä
• Jos havaittava kohde ilmestyy nopeasti autosi eteen
• Jos auton etuosaan osuu vettä, lunta, pölyä tms.
• Jos edessä oleva erittäin kirkas valo,
kuten auringonvalo tai vastaantule-
van liikenteen ajovalot kohdistuvat
suoraan etukameraan
• Jos lähestytään edessä olevaa ajo- neuvoa sen sivulta tai edestä
• Jos edessä oleva ajoneuvo on polku-
pyörä*1 tai moottoripyörä
• Jos edessä oleva ajoneuvo on kapea, kuten henkilökohtainen ajoneuvo
• Jos edellä ajaa esimerkiksi kuormaa- maton kuorma-auto tai muu ajoneuvo,
jonka takaosa on pieni.
• Jos edellä ajavan ajoneuvon takaosa on matala, kuten matala perävaunu
• Jos edellä ajavan ajoneuvon maavara on erittäin korkea
• Jos edellä ajavan ajoneuvon kuorma ulottuu sen takapuskurin takapuolelle
• Jos edellä ajaa epäsäännöllisen muo-
toinen ajoneuvo, kuten traktori tai
sivuvaunullinen moottoripyörä
• Jos edessä oleva ajoneuvo on lasten-
polkupyörä, raskasta taakkaa kuljet-
tava polkupyörä, polkupyörä jota
kuljettaa useampi henkilö, tai erikoi-
sen muotoinen polkupyörä (polku-
pyörä lastenistuimella,
OM42B34FI.book Page 243 Thursday, December 27, 2018 3:51 PM

2444-5. Muiden ajamista avustavien järjestelmien käyttö
tandempolkupyörä tms.)
*2
• Jos edellä oleva jalankulkija tai pyöräi- lijä liikkuu alle 1 m korkeudessa tai yli
2 m korkeudessa.
*2
• Jos jalankulkija/pyöräilijä käyttävää ylisuuria vaatteita (sadetakki, pitkä
hame tms.) tehden heidän ääriviivois-
taan epämääräisiä
*2
• Jos jalankulkija kumartuu eteenpäin
tai kyykistyy tai pyör äilijä kumartuu
eteenpäin
*2
• Jos jalankulkija/pyöräilijä liikkuu nopeasti*2
• Jos jalankulkija työntää lastenrattaita, pyörätuolia, polkupyörää tai muuta
ajoneuvoa
*2
• Jos ajetaan huonossa säässä, kuten rankassa sateessa, sumussa, lumipy-
ryssä tai hiekkamyrskyssä
• Jos ajetaan höyryn tai savun läpi
• Jos ympäristö on hämärä, kuten aamun sarastaessa, illan hämär-
tyessä tai tunnelissa ajettaessa, jolloin
havaittavalla kohteella näyttää olevan
lähes sama väri kuin ympäristöllä
• Jos ajetaan paikassa, jossa ympäröi- vän valon määrä muuttuu nopeasti,
esimerkiksi tunneliin ajettaessa tai
sieltä poistuttaessa
• Moottorin käynnistämisen jälkeen
autolla ei ole ajettu tiettyä aikaa
• Käännyttäessä vasemmalle / oikealle ja muutamia sekunteja vasemmalle /
oikealle kääntymisen jälkeen
• Ajettaessa kaartee ssa ja muutamia
sekunteja kaarteessa ajamisen jäl-
keen
• Jos autosi luisuu
• Jos auton etuosa nousee tai laskee
• Jos pyörien suuntaus on väärä
• Jos pyyhkijän sulka peittää etukame- ran • Autoa ajetaan erittäin suurilla nopeuk-
silla
• Kun ajetaan mäessä
• Jos tutkatunnistin tai etukamera on
suunnattu väärin
lEsimerkiksi seuraavissa tilanteissa ei
välttämättä saavuteta riittävää jarru-
tusvoimaa, jolloin järjestelmä ei toimi
oikein:
• Jos jarrut eivät vo i toimia täydellä
tehollaan, kuten silloin kun jarrujärjes-
telmän osat ovat erittäin kylmät, erit-
täin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut
tai renkaat ovat erittäin kuluneet, ren-
kaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liuk-
kaalla tienpinnalla
*1: Koskee ajoneuvoja, jotka on suunni-
teltu sellaisia maita/alueita varten,
joissa jalankulkijoiden ja/tai pyöräili-
jöiden havaitseminen ei ole mahdol-
lista S. 237)
*2: Koskee ajoneuvoja, jotka on suunni-teltu sellaisia maita/alueita varten,
joissa jalankulkijoiden ja/tai pyöräili-
jöiden havaitseminen on mahdollista
(S. 237)
nJos VSC on kytketty pois päältä
lJos VSC on kytketty pois päältä
(S. 343), Pre-Collision-hätäjarrutus-
tehostin ja Pre-Collision-jarrutustoi-
minto ovat myös pois toiminnasta.
lPCS-varoitusvalo syttyy ja viesti "VSC
on kytketty pois päältä. PCS-jarrutus-
toiminto ei ole käytettävissä." näkyy
monitoiminäytössä.
OM42B34FI.book Page 244 Thursday, December 27, 2018 3:51 PM

245
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
*: Joissakin malleissa

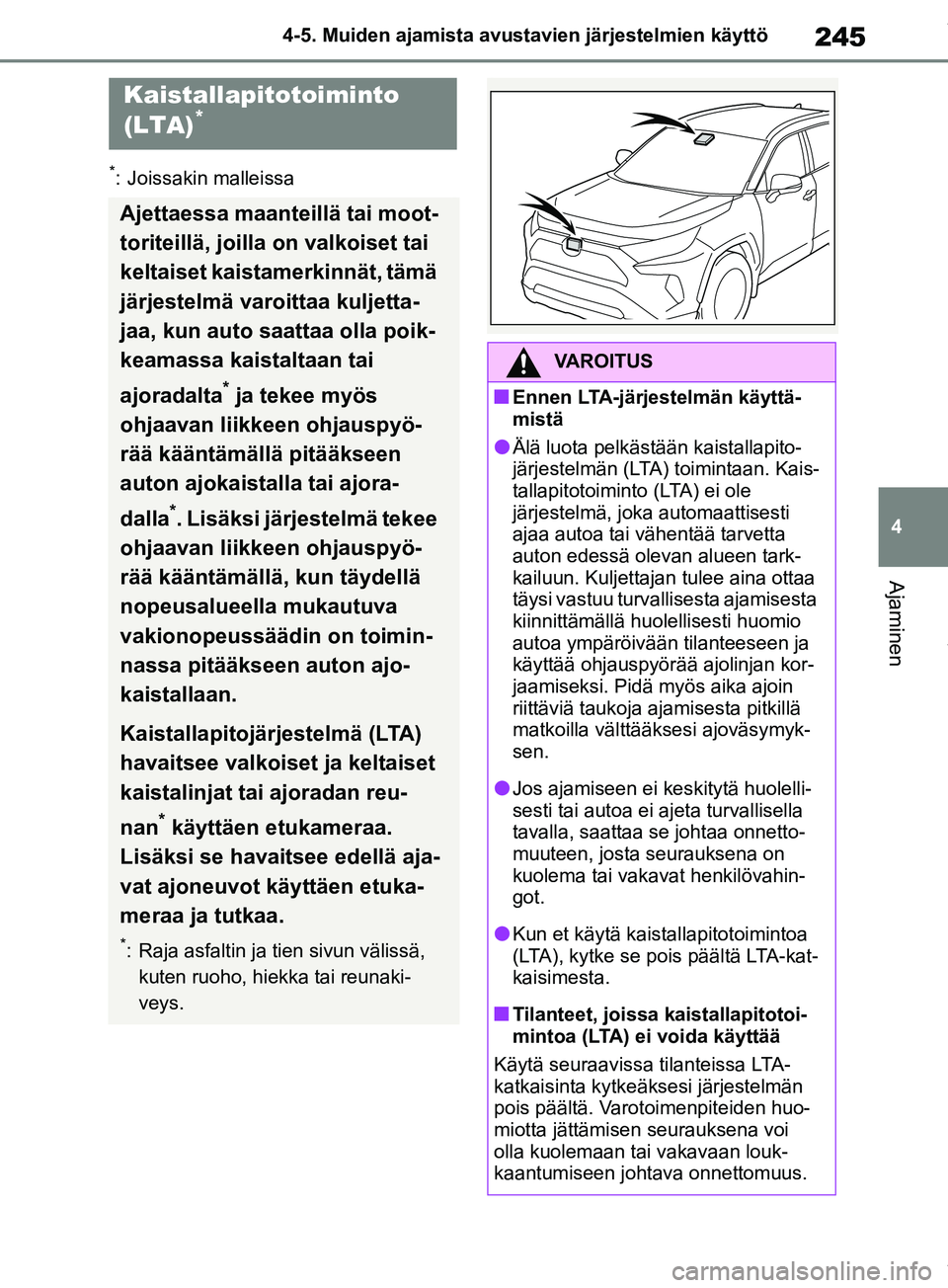

Kaistallapitotoiminto
(LTA)*
Ajettaessa maanteillä tai moot-
toriteillä, joilla on valkoiset tai
keltaiset kaistamerkinnät, tämä
järjestelmä varoittaa kuljetta-
jaa, kun auto saattaa olla poik-
keamassa kaistaltaan tai
ajoradalta
* ja tekee myös
ohjaavan liikkeen ohjauspyö-
rää kääntämällä pitääkseen
auton ajokaistalla tai ajora-
dalla
*. Lisäksi järjestelmä tekee
ohjaavan liikkeen ohjauspyö-
rää kääntämällä, kun täydellä
nopeusalueella mukautuva
vakionopeussäädin on toimin-
nassa pitääkseen auton ajo-
kaistallaan.
Kaistallapitojärjestelmä (LTA)
havaitsee valkoiset ja keltaiset
kaistalinjat tai ajoradan reu-
nan
* käyttäen etukameraa.
Lisäksi se havaitsee edellä aja-
vat ajoneuvot käyttäen etuka-
meraa ja tutkaa.
*: Raja asfaltin ja tien sivun välissä, kuten ruoho, hiekka tai reunaki-
veys.
VAROITUS
nEnnen LTA-järjes telmän käyttä-
mistä
lÄlä luota pelkästään kaistallapito-
järjestelmän (LTA) toimintaan. Kais-
tallapitotoiminto (LTA) ei ole
järjestelmä, joka automaattisesti
ajaa autoa tai vähentää tarvetta
auton edessä olevan alueen tark-
kailuun. Kuljettajan tulee aina ottaa
täysi vastuu turvallisesta ajamisesta
kiinnittämällä huolellisesti huomio
autoa ympäröivään tilanteeseen ja
käyttää ohjauspyörää ajolinjan kor-
jaamiseksi. Pidä myös aika ajoin
riittäviä taukoja ajamisesta pitkillä
matkoilla välttääksesi ajoväsymyk-
sen.
lJos ajamiseen ei keskitytä huolelli-
sesti tai autoa ei ajeta turvallisella
tavalla, saattaa se johtaa onnetto-
muuteen, josta seurauksena on
kuolema tai vakavat henkilövahin-
got.
lKun et käytä kaistallapitotoimintoa
(LTA), kytke se pois päältä LTA-kat-
kaisimesta.
nTilanteet, joissa kaistallapitotoi-
mintoa (LTA) ei voida käyttää
Käytä seuraavissa tilanteissa LTA-
katkaisinta kytkeäksesi järjestelmän
pois päältä. Varotoimenpiteiden huo-
miotta jättämisen seurauksena voi
olla kuolemaan tai vakavaan louk-
kaantumiseen johtava onnettomuus.
OM42B34FI.book Page 245 Thursday, December 27, 2018 3:51 PM

2464-5. Muiden ajamista avustavien järjestelmien käyttö
VAROITUS
lJos autolla ajetaan sateen, lumen
tai jään yms. liukastamalla tiellä.
lJos autolla ajetaan lumen peittä-
mällä tiellä.
lJos valkoisia (keltaisia) kaistamer-
kintöjä on vaikea nähdä sateen,
lumen, sumun, pölyn tms. takia.
lJos autolla ajetaan tilapäisellä kais-
talla tai rajoitetulla kaistalla tietöi-
den takia.
lJos autolla ajetaan rakennustyö-
maa-alueella.
lKäytetään varapyörää, lumiketjuja
jne.
lJos renkaat ovat liian kuluneet tai
jos rengaspaine on alhainen.
lJos käytetään muita kuin suositel-
lun kokoisia renkaita
lJos autolla ajetaan muilla kuin
maanteiden tai moottoriteiden ajo-
kaistoilla.
lKun autollasi vedetään perävau-
nua* tai hinauksen aikana*: Mallit, joilla voidaan vetää perävau-nua. ( S. 184)
nKaistallapitotoiminnon (LTA) toi-
mintahäiriöiden ja vahingossa
suoritettujen toim intojen estämi-
nen
lÄlä tee muutoksia ajovaloihin tai
kiinnitä tarroja, jne. valojen ulkopin-
taan.
lÄlä tee muutoksia jousitukseen jne.
Jos jousitus jne. on vaihdettava, ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
lÄlä asenna tai aseta mitään kone-
pellille tai etusäleikköön. Älä myös-
kään asenna auton etusäleikön
eteen suojaputkia (esim. karjapus-
kuria).
lJos tuulilasi kaipaa korjausta, ota
yhteyttä valtuute ttuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
nSeuraavissa tilanteissa järjes-
telmä ei välttämättä toimi oikein
Seuraavissa tilanteissa toiminnot
eivät ehkä toimi oikein, jolloin auto
saattaa ajautua kaistaltaan. Aja tur-
vallisesti ja kiinnitä aina huomiota
ympäristöön ja käytä ohjauspyörää
auton ajolinjan korjaamiseksi. Älä
luota pelkästään toimintoihin.
lKun vakionopeussäätimen seu-
raustoiminnon näyttö on esillä
(S. 250) ja edellä ajava ajoneuvo
vaihtaa kaistaa. (Autosi saattaa
seurata edellä olevaa ajoneuvoa ja
myös vaihtaa kaistaa.)
lKun vakionopeussäätimen seu-
raustoiminnon näyttö on esillä
(S. 250) ja edellä ajava ajoneuvo
vaeltaa. (Autosi saattaa myös vael-
taa ja ajautua kaistaltaan.)
lKun vakionopeussäätimen seu-
raustoiminnon näyttö on esillä
(S. 250) ja edellä ajava ajoneuvo
ajautuu kaistaltaan. (Autosi saattaa
seurata edellä olevaa ajoneuvoa ja
myös ajautua kaistaltaan.)
OM42B34FI.book Page 246 Thursday, December 27, 2018 3:51 PM

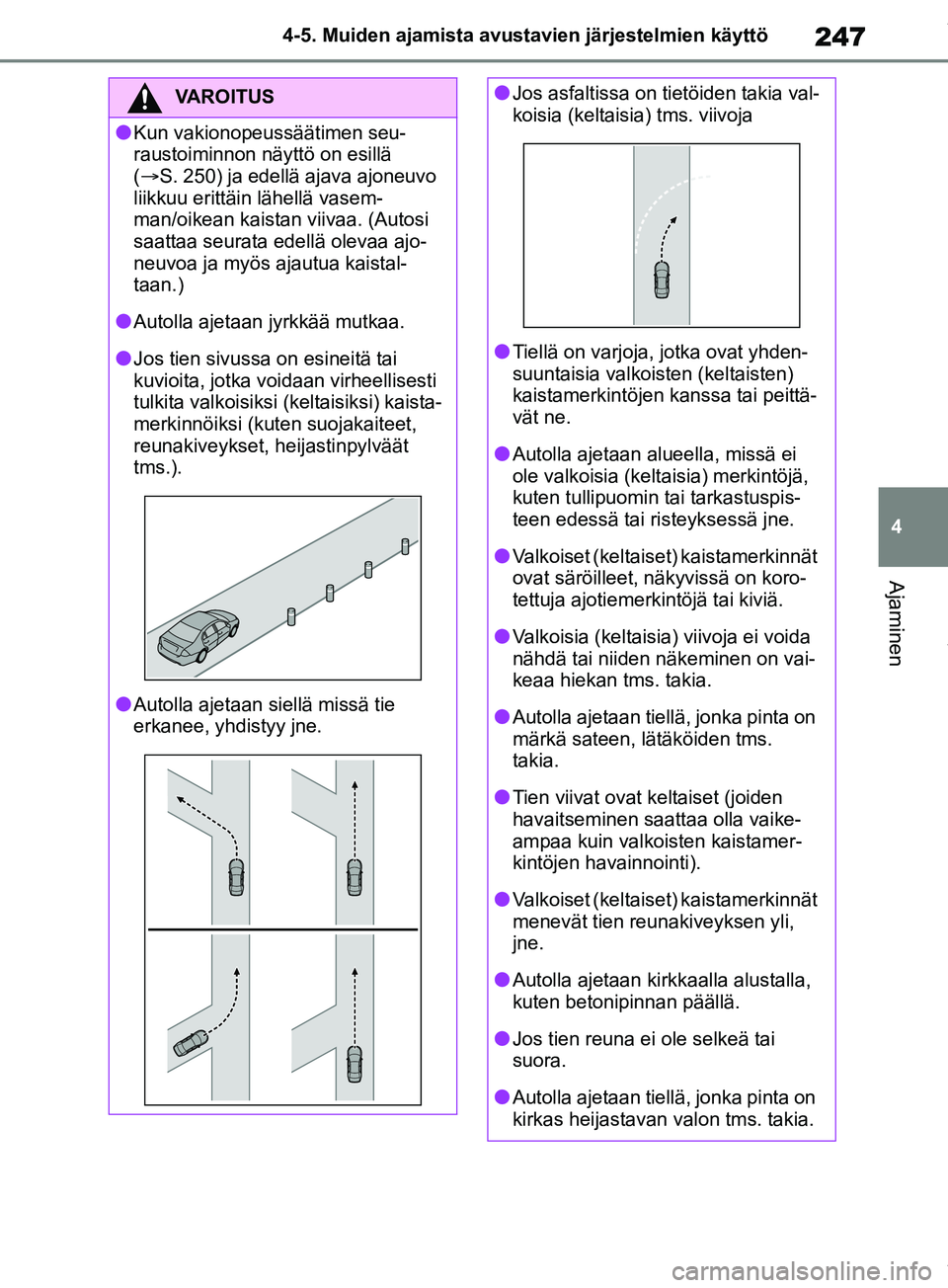

247
4
4-5. Muiden ajamista avustavien järjestelmien käyttö
Ajaminen
VAROITUS
lKun vakionopeussäätimen seu-
raustoiminnon näyttö on esillä
(S. 250) ja edellä ajava ajoneuvo
liikkuu erittäin lähellä vasem-
man/oikean kaistan viivaa. (Autosi
saattaa seurata edellä olevaa ajo-
neuvoa ja myös ajautua kaistal-
taan.)
lAutolla ajetaan jyrkkää mutkaa.
lJos tien sivussa on esineitä tai
kuvioita, jotka voidaan virheellisesti
tulkita valkoisiksi (keltaisiksi) kaista-
merkinnöiksi (kuten suojakaiteet,
reunakiveykset, heijastinpylväät
tms.).
lAutolla ajetaan siellä missä tie
erkanee, yhdistyy jne.
lJos asfaltissa on tietöiden takia val-
koisia (keltaisia) tms. viivoja
lTiellä on varjoja, jotka ovat yhden-
suuntaisia valkoisten (keltaisten)
kaistamerkintöjen kanssa tai peittä-
vät ne.
lAutolla ajetaan alueella, missä ei
ole valkoisia (keltaisia) merkintöjä,
kuten tullipuomin tai tarkastuspis-
teen edessä tai risteyksessä jne.
lValkoiset (keltaiset) kaistamerkinnät
ovat säröilleet,
näkyvissä on koro-
tettuja ajotiemerk intöjä tai kiviä.
lValkoisia (keltaisia) viivoja ei voida
nähdä tai niiden näkeminen on vai-
keaa hiekan tms. takia.
lAutolla ajetaan tiellä, jonka pinta on
märkä sateen, lätäköiden tms.
takia.
lTien viivat ovat keltaiset (joiden
havaitseminen saattaa olla vaike-
ampaa kuin valkoisten kaistamer-
kintöjen havainnointi).
lValkoiset (keltaiset) kaistamerkinnät
menevät tien reunakiveyksen yli,
jne.
lAutolla ajetaan kirkkaalla alustalla,
kuten betonipinnan päällä.
lJos tien reuna ei ole selkeä tai
suora.
lAutolla ajetaan tiellä, jonka pinta on
kirkas heijastavan valon tms. takia.
OM42B34FI.book Page 247 Thursday, December 27, 2018 3:51 PM

2484-5. Muiden ajamista avustavien järjestelmien käyttö
nKaistalta poikkeamisesta
varoittava toiminto
Kun järjestelmä päättelee, että auto
saattaa olla poikkeamassa ajokais-
taltaan tai ajoradalta
*, varoitus siitä
ilmestyy monitoiminäytölle ja varoi-
tussummeri hälyttää varoittaakseen
kuljettajaa.
Jos varoitussummeri hälyttää, tarkasta
autoa ympäröivä alue ja käytä ohjaus-
pyörää varovaisesti ohjataksesi autosi
takaisin kaistan keskelle.
Autot varustettuna kuolleen kulman
varoittimella: Jos järjestelmä päättelee,
että auto saattaa ajautua pois kaistal-
taan ja että on olemassa suuri vaara,
että auto törmää viereisellä kaistalla
ohittavaan autoon, kaistavahti toimii,
vaikka suuntavalot ovat toiminnassa.
*: Raja asfaltin ja tien sivun välissä,
kuten ruoho, hiekka tai reunakiveys.
VAROITUS
lAutolla ajetaan alueella missä kirk-
kaus vaihtelee yllättäen, kuten tun-
neliin ajettaessa tai sieltä
poistuttaessa.
lVastaantulevan auton ajovalot,
auringonvalo tms. osuu kameraan.
lAuto on ajettu mäen päälle.
lAutolla ajetaan tiellä, joka kallistuu
vasemmalle tai oikealle tai mutkai-
sella tiellä.
lAutolla ajetaan päällystämättö-
mällä tai karkeapintaisella tiellä.
lAjokaista on poikkeuksellisen
kapea tai leveä.
lAuto on merkittävästi kallistuneena
raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
lEtäisyys edellä ajavaan ajoneu-
voon on erittäin lyhyt.
lAuto liikkuu ajon aikana merkittä-
västi ylös ja alas tieolosuhteiden
vuoksi (huonot tiet tai tien saumat).
lAjettaessa tunneli ssa tai yöllä ajo-
valojen ollessa pois päältä tai jos
ajovalo on himmeä siksi, että sen
linssi on likainen tai valo on kohdis-
tettu väärin.
lAutoon kohdistuu voimakas sivu-
tuuli.
lLähellä olevalla kaistalla ajavan
ajoneuvon nostattama tuuli vaikut-
taa autoon.
lAuto on juuri vaihtanut kaistaa tai
ylittänyt risteyksen.
lJos käytetään renkaita, jotka poik-
keavat toisistaan rakenteen, val-
mistajan, tuotenimen tai
kulutuspinnan osalta.
lAuto on varustettu talvirenkailla
tms.
lAjoneuvoa ajetaan erittäin suurilla
nopeuksilla.
Kaistallapitotoiminnon (LTA)
toiminnot
OM42B34FI.book Page 248 Thursday, December 27, 2018 3:51 PM
