2018 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

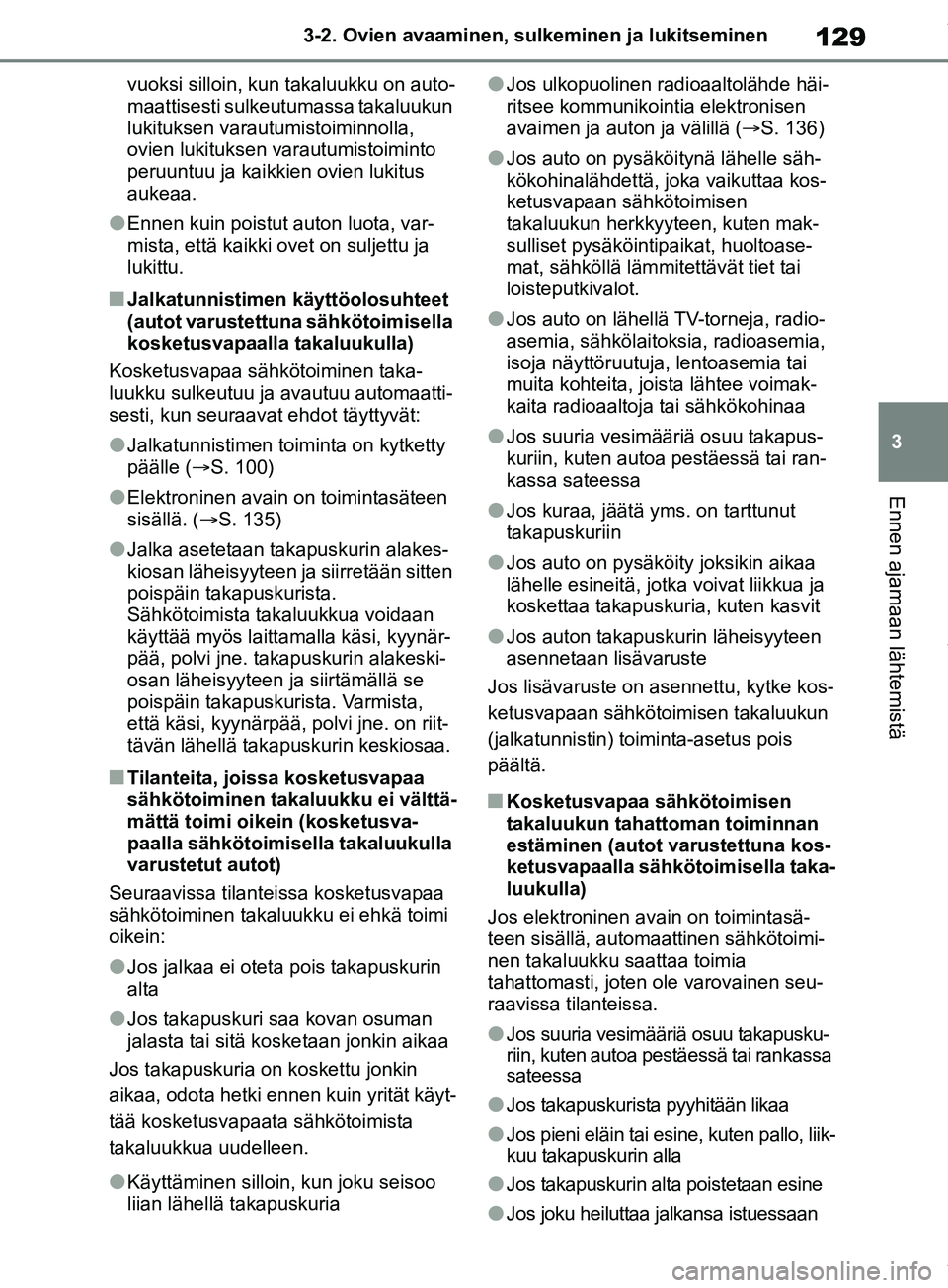

129
3
3-2. Ovien avaaminen, sulk
eminen ja lukitseminen
Ennen ajamaan lähtemistä
vuoksi silloin, kun takaluukku on auto-
maattisesti sulkeutumassa takaluukun
lukituksen varautumistoiminnolla,
ovien lukituksen varautumistoiminto
peruuntuu ja kaikkien ovien lukitus
aukeaa.
lEnnen kuin poistut auton luota, var-
mista, että kaikki ovet on suljettu ja
lukittu.
nJalkatunnistimen käyttöolosuhteet
(autot varustettuna sähkötoimisella
kosketusvapaalla takaluukulla)
Kosketusvapaa sähkötoiminen taka-
luukku sulkeutuu ja avautuu automaatti-
sesti, kun seuraavat ehdot täyttyvät:
lJalkatunnistimen toiminta on kytketty
päälle ( S. 100)
lElektroninen avain on toimintasäteen
sisällä. ( S. 135)
lJalka asetetaan takapuskurin alakes-
kiosan läheisyyteen ja siirretään sitten
poispäin takapuskurista.
Sähkötoimista takaluukkua voidaan
käyttää myös laittamalla käsi, kyynär-
pää, polvi jne. takapuskurin alakeski-
osan läheisyyteen ja siirtämällä se
poispäin takapuskurista. Varmista,
että käsi, kyynärpää, polvi jne. on riit-
tävän lähellä takapuskurin keskiosaa.
nTilanteita, joissa kosketusvapaa
sähkötoiminen takaluukku ei välttä-
mättä toimi oike in (kosketusva-
paalla sähkötoimisella takaluukulla
varustetut autot)
Seuraavissa tilanteissa kosketusvapaa
sähkötoiminen takaluukku ei ehkä toimi
oikein:
lJos jalkaa ei oteta pois takapuskurin
alta
lJos takapuskuri saa kovan osuman
jalasta tai sitä koske taan jonkin aikaa
Jos takapuskuria on koskettu jonkin
aikaa, odota hetki ennen kuin yrität käyt-
tää kosketusvapaata sähkötoimista
takaluukkua uudelleen.
lKäyttäminen silloin, kun joku seisoo
liian lähellä takapuskuria
lJos ulkopuolinen radioaaltolähde häi-
ritsee kommunikointia elektronisen
avaimen ja auton ja välillä ( S. 136)
lJos auto on pysäköitynä lähelle säh-
kökohinalähdettä, joka vaikuttaa kos-
ketusvapaan sähkötoimisen
takaluukun herkkyyteen, kuten mak-
sulliset pysäköintipaikat, huoltoase-
mat, sähköllä lämmitettävät tiet tai
loisteputkivalot.
lJos auto on lähellä TV-torneja, radio-
asemia, sähkölaitoksia, radioasemia,
isoja näyttöruutuja, lentoasemia tai
muita kohteita, joista lähtee voimak-
kaita radioaaltoja tai sähkökohinaa
lJos suuria vesimääriä osuu takapus-
kuriin, kuten autoa pestäessä tai ran-
kassa sateessa
lJos kuraa, jäätä yms. on tarttunut
takapuskuriin
lJos auto on pysäköity joksikin aikaa
lähelle esineitä, jotka voivat liikkua ja
koskettaa takapuskuria, kuten kasvit
lJos auton takapuskurin läheisyyteen
asennetaan lisävaruste
Jos lisävaruste on asennettu, kytke kos-
ketusvapaan sähkötoimisen takaluukun
(jalkatunnistin) toiminta-asetus pois
päältä.
nKosketusvapaa sähkötoimisen
takaluukun taha ttoman toiminnan
estäminen (autot varustettuna kos-
ketusvapaalla sähkötoimisella taka-
luukulla)
Jos elektroninen avain on toimintasä-
teen sisällä, automaattinen sähkötoimi-
nen takaluukku saattaa toimia
tahattomasti, joten ole varovainen seu-
raavissa tilanteissa.
lJos suuria vesimääriä osuu takapusku-
riin, kuten autoa pestäessä tai rankassa
sateessa
lJos takapuskurista pyyhitään likaa
lJos pieni eläin tai esine, kuten pallo, liik-
kuu takapuskurin alla
lJos takapuskurin alta poistetaan esine
lJos joku heiluttaa jalkansa istuessaan
OM42B34FI.book Page 129 Thursday, December 27, 2018 3:51 PM

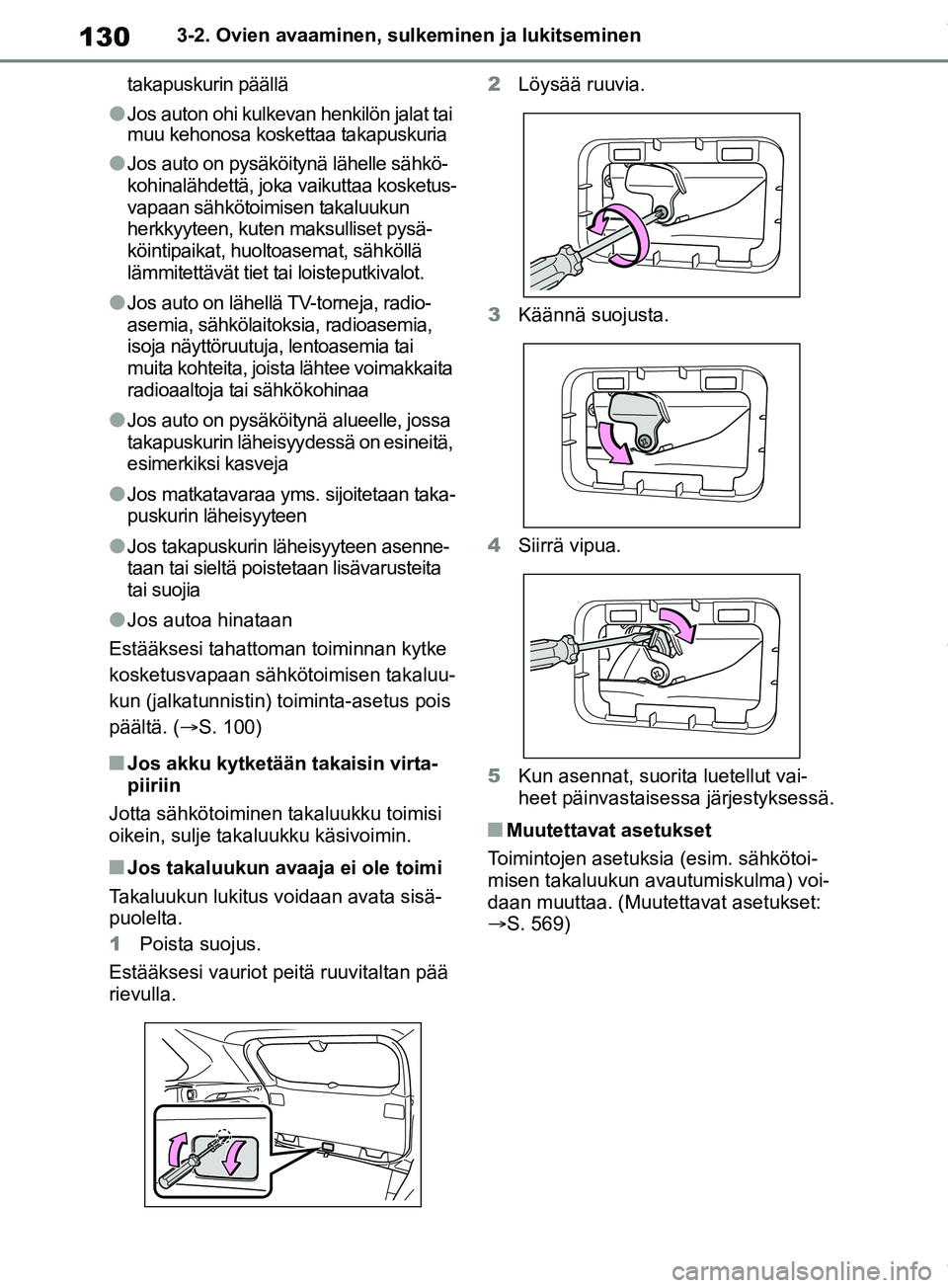

1303-2. Ovien avaaminen, sulkeminen ja lukitseminen
takapuskurin päällä
lJos auton ohi kulkevan henkilön jalat tai
muu kehonosa kosk ettaa takapuskuria
lJos auto on pysäköitynä lähelle sähkö-
kohinalähdettä, joka vaikuttaa kosketus-
vapaan sähkötoimisen takaluukun
herkkyyteen, kuten maksulliset pysä-
köintipaikat, huoltoasemat, sähköllä
lämmitettävät tiet ta i loisteputkivalot.
lJos auto on lähellä TV-torneja, radio-
asemia, sähkölaitoksia, radioasemia,
isoja näyttöruutuja, lentoasemia tai
muita kohteita, joista lähtee voimakkaita
radioaaltoja tai sähkökohinaa
lJos auto on pysäköitynä alueelle, jossa
takapuskurin läheisyydessä on esineitä,
esimerkiksi kasveja
lJos matkatavaraa yms. sijoitetaan taka-
puskurin läheisyyteen
lJos takapuskurin läheisyyteen asenne-
taan tai sieltä poiste taan lisävarusteita
tai suojia
lJos autoa hinataan
Estääksesi tahattoman toiminnan kytke
kosketusvapaan sähkötoimisen takaluu-
kun (jalkatunnistin) toiminta-asetus pois
päältä. (S. 100)
nJos akku kytketään takaisin virta-
piiriin
Jotta sähkötoiminen takaluukku toimisi
oikein, sulje takalu ukku käsivoimin.
nJos takaluukun avaaja ei ole toimi
Takaluukun lukitus voidaan avata sisä-
puolelta.
1 Poista suojus.
Estääksesi vauriot peitä ruuvitaltan pää
rievulla. 2
Löysää ruuvia.
3 Käännä suojusta.
4 Siirrä vipua.
5 Kun asennat, suorita luetellut vai-
heet päinvastaise ssa järjestyksessä.
nMuutettavat asetukset
Toimintojen asetuksia (esim. sähkötoi-
misen takaluukun avautumiskulma) voi-
daan muuttaa. (Muutettavat asetukset:
S. 569)
OM42B34FI.book Page 130 Thursday, December 27, 2018 3:51 PM

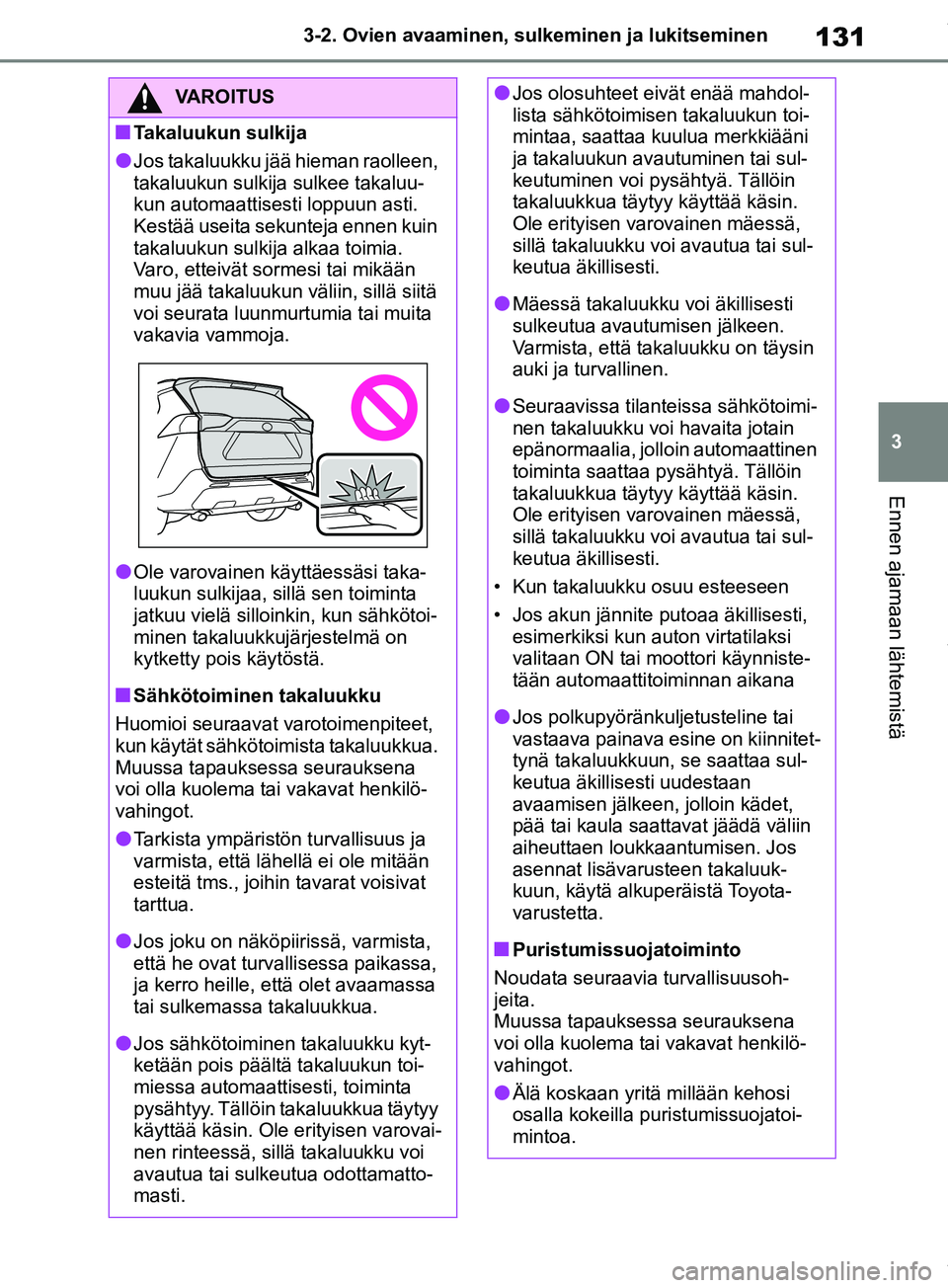

131
3
3-2. Ovien avaaminen, sulk
eminen ja lukitseminen
Ennen ajamaan lähtemistä
VAROITUS
nTakaluukun sulkija
lJos takaluukku jää hieman raolleen,
takaluukun sulkija sulkee takaluu-
kun automaattisesti loppuun asti.
Kestää useita sekunteja ennen kuin
takaluukun sulkija alkaa toimia.
Varo, etteivät sormesi tai mikään
muu jää takaluukun väliin, sillä siitä
voi seurata luunmurtumia tai muita
vakavia vammoja.
lOle varovainen käyttäessäsi taka-
luukun sulkijaa, sillä sen toiminta
jatkuu vielä silloinkin, kun sähkötoi-
minen takaluukkujärjestelmä on
kytketty pois käytöstä.
nSähkötoiminen takaluukku
Huomioi seuraavat varotoimenpiteet,
kun käytät sähkötoimista takaluukkua.
Muussa tapauksessa seurauksena
voi olla kuolema tai vakavat henkilö-
vahingot.
lTarkista ympäristön turvallisuus ja
varmista, että lähellä ei ole mitään
esteitä tms., joihin tavarat voisivat
tarttua.
lJos joku on näköpiir issä, varmista,
että he ovat turvallisessa paikassa,
ja kerro heille, et tä olet avaamassa
tai sulkemassa takaluukkua.
lJos sähkötoiminen takaluukku kyt-
ketään pois päältä takaluukun toi-
miessa automaattisesti, toiminta
pysähtyy. Tällöin takaluukkua täytyy
käyttää käsin. Ole erityisen varovai-
nen rinteessä, sillä takaluukku voi
avautua tai sulkeutua odottamatto-
masti.
lJos olosuhteet eivät enää mahdol-
lista sähkötoimisen takaluukun toi-
mintaa, saattaa kuulua merkkiääni
ja takaluukun avautuminen tai sul-
keutuminen voi pysähtyä. Tällöin
takaluukkua täytyy käyttää käsin.
Ole erityisen varovainen mäessä,
sillä takaluukku voi avautua tai sul-
keutua äkillisesti.
lMäessä takaluukku voi äkillisesti
sulkeutua avautumisen jälkeen.
Varmista, että takaluukku on täysin
auki ja turvallinen.
lSeuraavissa tilant eissa sähkötoimi-
nen takaluukku voi havaita jotain
epänormaalia, jolloin automaattinen
toiminta saattaa pysähtyä. Tällöin
takaluukkua täytyy käyttää käsin.
Ole erityisen varovainen mäessä,
sillä takaluukku voi avautua tai sul-
keutua äkillisesti.
• Kun takaluukku osuu esteeseen
• Jos akun jännite putoaa äkillisesti, esimerkiksi kun au ton virtatilaksi
valitaan ON tai moottori käynniste-
tään automaattitoiminnan aikana
lJos polkupyöränkuljetusteline tai
vastaava painava esine on kiinnitet-
tynä takaluukkuun, se saattaa sul-
keutua äkillisesti uudestaan
avaamisen jälkeen, jolloin kädet,
pää tai kaula saattavat jäädä väliin
aiheuttaen loukkaantumisen. Jos
asennat lisävarusteen takaluuk-
kuun, käytä alkuperäistä Toyota-
varustetta.
nPuristumissuojatoiminto
Noudata seuraavia turvallisuusoh-
jeita.
Muussa tapauksessa seurauksena
voi olla kuolema tai vakavat henkilö-
vahingot.
lÄlä koskaan yritä millään kehosi
osalla kokeilla pu ristumissuojatoi-
mintoa.
OM42B34FI.book Page 131 Thursday, December 27, 2018 3:51 PM

1323-2. Ovien avaaminen, sulkeminen ja lukitseminen
VAROITUS
lOn mahdollista, että puristumissuo-
jatoiminto ei toimi silloin, kun taka-
luukku on juuri sulkeutumisensa
lopussa. Varo, ette ivät sormesi tai
muut kehonosat jää oven väliin.
lRiippuen väliin jäävän esineen
muodosta puristumissuojatoiminto
ei välttämättä aina toimi. Varo, ettei-
vät sormesi tai mu ut kehonosat jää
oven väliin.
nKosketusvapaa sähkötoiminen
takaluukku (joissakin malleissa)
Huomioi seuraavat varotoimenpiteet,
kun käytät kosketusvapaata sähkötoi-
mista takaluukkua.
Muussa tapauksessa seurauksena
voi olla kuolema tai vakavat henkilö-
vahingot.
lTarkista ympäristön turvallisuus ja
varmista, että lähellä ei ole mitään
esteitä tms., joihin tavarat voisivat
tarttua.
lAsettaessasi jalkasi takapuskurin
alakeskiosan läheisyyteen ja pois-
taessasi sen takapuskurin läheisyy-
destä varo, ettet kosketa
pakoputkia ennen kuin ne ovat
jäähtyneet. Muut en saatat polttaa
itsesi.
lÄlä jätä elektronista avainta tavara-
tilan toimintasäteen (tunnistusalu-
een) sisään.
HUOMAA
nTakaluukun karat
Takaluukku on varu stettu karoilla,
jotka pitävät takaluukun paikoillaan.
Noudata seuraavia turvallisuusoh-
jeita.
Muuten takaluukun karat voivat vauri-
oitua, mistä voi seurata toimintahäiriö.
lÄlä kiinnitä mitään vieraita esineitä,
kuten tarroja, muovikalvoja tai teip-
pejä, kaasujousen varteen.
lÄlä koske karatankoa käsineillä tai
muilla kankaisilla esineillä.
lÄlä asenna raskaita lisävarusteita
takaluukkuun. Jos asennat, ota
yhteyttä valtuute ttuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon saadak-
sesi lisätietoa.
lÄlä laita kättäsi karan päälle tai
kohdista siihen poikittaisvoimia.
nEstääksesi takaluukun sulkijan
toimintahäiriöt
Älä kohdista liikaa voimaa takaluuk-
kuun, kun takaluukun sulkija on toi-
minnassa. Liian voiman
kohdistaminen sähkötoimiseen taka-
luukkuun saattaa aiheuttaa toiminta-
häiriön takaluukun sulkijassa.
OM42B34FI.book Page 132 Thursday, December 27, 2018 3:51 PM

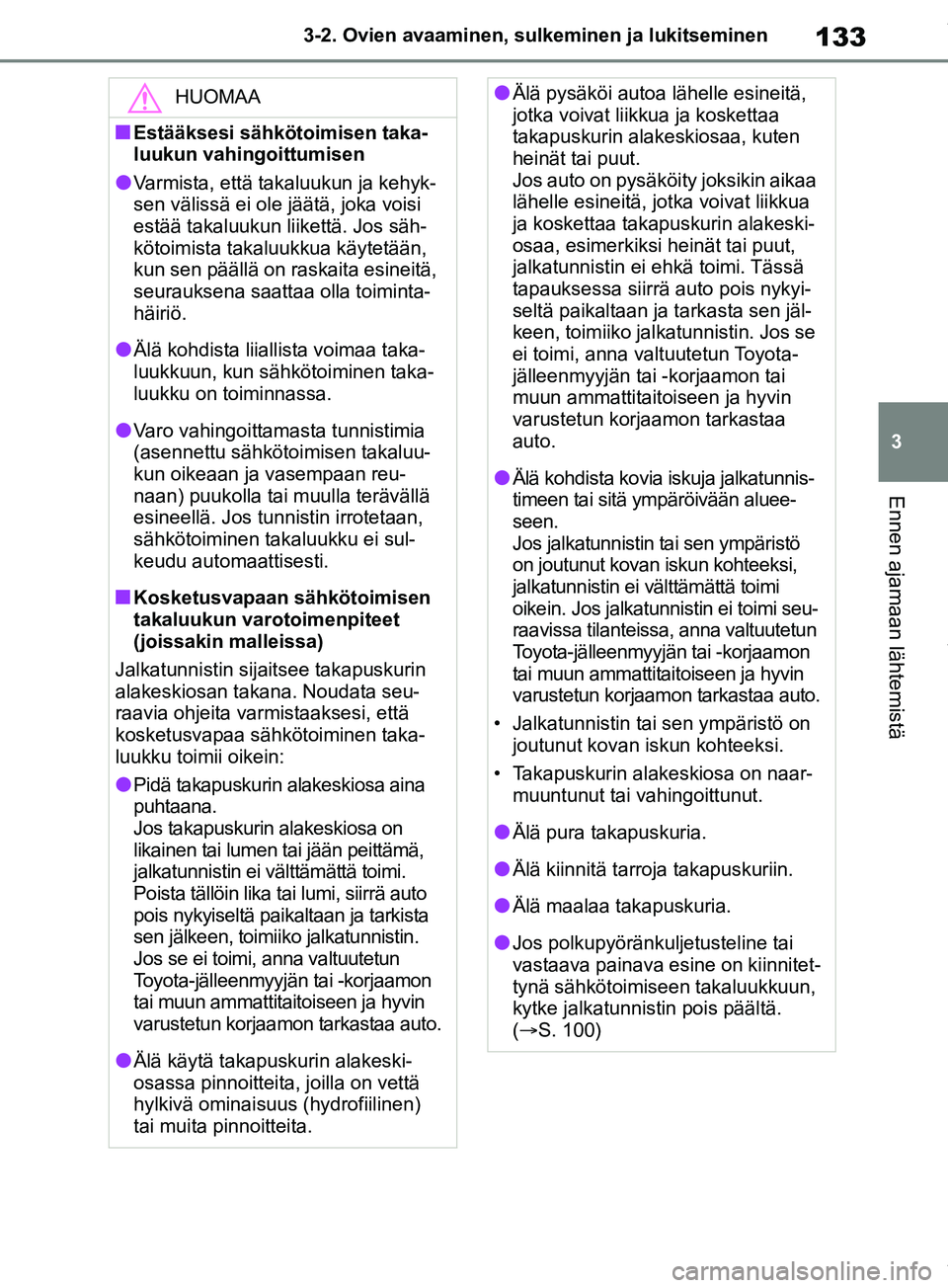

133
3
3-2. Ovien avaaminen, sulk
eminen ja lukitseminen
Ennen ajamaan lähtemistä
HUOMAA
nEstääksesi sähkötoimisen taka-
luukun vahingoittumisen
lVarmista, että takaluukun ja kehyk-
sen välissä ei ole jäätä, joka voisi
estää takaluukun liikettä. Jos säh-
kötoimista takaluukkua käytetään,
kun sen päällä on raskaita esineitä,
seurauksena saattaa olla toiminta-
häiriö.
lÄlä kohdista liiallista voimaa taka-
luukkuun, kun sähkötoiminen taka-
luukku on toiminnassa.
lVaro vahingoittamasta tunnistimia
(asennettu sähkötoimisen takaluu-
kun oikeaan ja vasempaan reu-
naan) puukolla tai muulla terävällä
esineellä. Jos tunnistin irrotetaan,
sähkötoiminen takaluukku ei sul-
keudu automaattisesti.
nKosketusvapaan sähkötoimisen
takaluukun varotoimenpiteet
(joissakin malleissa)
Jalkatunnistin sijaitsee takapuskurin
alakeskiosan takana. Noudata seu-
raavia ohjeita va rmistaaksesi, että
kosketusvapaa sähkötoiminen taka-
luukku toimii oikein:
lPidä takapuskurin alakeskiosa aina
puhtaana.
Jos takapuskurin alakeskiosa on
likainen tai lumen tai jään peittämä,
jalkatunnistin ei välttämättä toimi.
Poista tällöin lika tai lumi, siirrä auto
pois nykyiseltä paikaltaan ja tarkista
sen jälkeen, toimiiko jalkatunnistin.
Jos se ei toimi, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoiseen ja hyvin
varustetun korjaamon tarkastaa auto.
lÄlä käytä takapuskurin alakeski-
osassa pinnoitteita, joilla on vettä
hylkivä ominaisuus (hydrofiilinen)
tai muita pinnoitteita.
lÄlä pysäköi autoa lähelle esineitä,
jotka voivat liikkua ja koskettaa
takapuskurin alakeskiosaa, kuten
heinät tai puut.
Jos auto on pysäköity joksikin aikaa
lähelle esineitä, jotka voivat liikkua
ja koskettaa takapuskurin alakeski-
osaa, esimerkiksi heinät tai puut,
jalkatunnistin ei ehkä toimi. Tässä
tapauksessa siirrä auto pois nykyi-
seltä paikaltaan ja tarkasta sen jäl-
keen, toimiiko jalkatunnistin. Jos se
ei toimi, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun ammattitaitoiseen ja hyvin
varustetun korjaamon tarkastaa
auto.
lÄlä kohdista kovia iskuja jalkatunnis-
timeen tai sitä ympäröivään aluee-
seen.
Jos jalkatunnistin tai sen ympäristö
on joutunut kovan iskun kohteeksi,
jalkatunnistin ei välttämättä toimi
oikein. Jos jalkatunnistin ei toimi seu-
raavissa tilanteissa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitait oiseen ja hyvin
varustetun korjaamon tarkastaa auto.
• Jalkatunnistin tai sen ympäristö on joutunut kovan iskun kohteeksi.
• Takapuskurin alakeskiosa on naar- muuntunut tai vahingoittunut.
lÄlä pura takapuskuria.
lÄlä kiinnitä tarro ja takapuskuriin.
lÄlä maalaa takapuskuria.
lJos polkupyöränkuljetusteline tai
vastaava painava esine on kiinnitet-
tynä sähkötoimiseen takaluukkuun,
kytke jalkatunnistin pois päältä.
(S. 100)
OM42B34FI.book Page 133 Thursday, December 27, 2018 3:51 PM

1343-2. Ovien avaaminen, sulkeminen ja lukitseminen
Sähkötoimisen takaluukkujärjestel-
män asetuksia voidaan muuttaa
ottamalla esiin "Ajoneuvon asetuk-
set - "PBD" kohdasta monitoi-
minäytöllä. (S. 100)
Sähkötoimisen takaluukun muutetut
asetukset eivät nollaudu, vaikka käyn-
nistyspainikkeesta valitaan OFF-toimin-
tatila. Alkuperäiset asetukset saa
palautettua
kohdassa monitoiminäytöllä.
Sähkötoimisen takaluukun avautu-
miskulma voidaan säätää.
1 Pysäytä takaluukku haluamaasi
asentoon. ( S. 125)
2 Paina ja pidä painettuna taka-
luukussa sijaitsevaa takaluukun
katkaisinta noin 2 sekunnin
ajan.
Kun asetukset on suoritettu, summeri
soi 4 kertaa.
Kun seuraavan kerran avaat takaluu-
kun, se pysähtyy asettamaasi asen-
toon.
nTakaluukun säädetyn avautumis-
kulman peruuttaminen
Paina ja pidä painettuna takaluukussa
sijaitsevaa takaluukun katkaisinta noin 7
sekunnin ajan.
Summerin soitua 4 kertaa se soi vielä 2
kertaa. Kun sähkötoiminen takaluukku
avautuu seuraavan kerran, se avautuu
alkuperäisen asetuksen mukaiseen
asentoon.
nMuutettavat asetukset
Avautumiskulma voidaan asettaa moni-
toiminäyttöä käyttäen. ( S. 100)
Ensisijainen avautumiskulma on se,
joka on viimeksi on asetettu sähkötoimi-
sessa takaluukussa s ijaitsevasta katkai-
simesta tai monitoiminäytöstä.
Sähkötoimisen takaluukku-
järjestelmän asetusten
muuttaminen (autot varus-
tettuna sähkötoimisella
takaluukulla)
Takaluukun avautumiskul-
man säätäminen (sähkötoi-
misella takaluukulla
varustetut autot)
OM42B34FI.book Page 134 Thursday, December 27, 2018 3:51 PM

135
3
3-2. Ovien avaaminen, sulk
eminen ja lukitseminen
Ennen ajamaan lähtemistä
*: Joissakin malleissa
nAntennien sijainti
Antennit auton ulkopuolella (avai-
mettomalla avaus- ja lukitustoimin-
nolla varustetut autot) Antenni tavaratilan ulkopuolella
(avaimettomalla avaus- ja lukitustoi-
minnolla varustetut autot)
Antennit sisätiloissa
nToiminta-alue (alue, jonka sisällä
elektroninen avain voidaan tunnis-
taa)
Kun ovet lukitaan tai lukitus avataan
Järjestelmä on toimintakykyinen, kun
elektroninen avain on noin 0,7 m
säteellä jommastakummasta etuoven
kahvasta ja takaluukun avaajan katkaisi-
mesta. (Vain niitä ovia voidaan käyttää,
jotka tunnistavat avaimen.)
Kun moottori käynnistetään tai vaih-
detaan toimintatilaa käynnistyspai-
nikkeesta
Järjestelmä on toimintakykyinen kun
elektroninen avain on auton sisätiloissa.
nJos hälytysääni kuuluu tai varoitus-
viesti ilmestyy
Hälytykset ja monitoim inäytöllä nähtävät
varoitusviestit pyrkivät suojaamaan
ennalta-arvaamattomilta onnettomuuk-
silta tai auton varastamisyrityksiltä, jotka
ovat seurausta virheellisestä toimin-
nasta. Jos varoitusviesti ilmestyy näy-
tölle, toimi viestin ilmoittamalla tavalla.
Jos vain hälytysääni kuuluu, olosuhteet
ja korjaavat toimenpiteet ovat seuraa-
vat.
Älyavainjärjestelmä*
Seuraavat toiminnot voidaan
suorittaa edellyttäen, että
elektroninen avain on muka-
nasi esim. taskussasi. Kuljetta-
jan tulee aina kantaa
elektronista avainta mukanaan.
 Lukitsee ja avaa sivuovien luki-
tuksen (avaime ttomalla avaus-
ja lukitustoiminnolla varustetut
autot) ( S. 115)
 Lukitsee takaluukun ja avaa
takaluukun lukituksen (avai-
mettomalla avaus- ja lukitustoi-
minnolla varustetut autot)
( S. 122)
 Käynnistää moottorin
( S. 196)
A
B
C
A
B
OM42B34FI.book Page 135 Thursday, December 27, 2018 3:51 PM

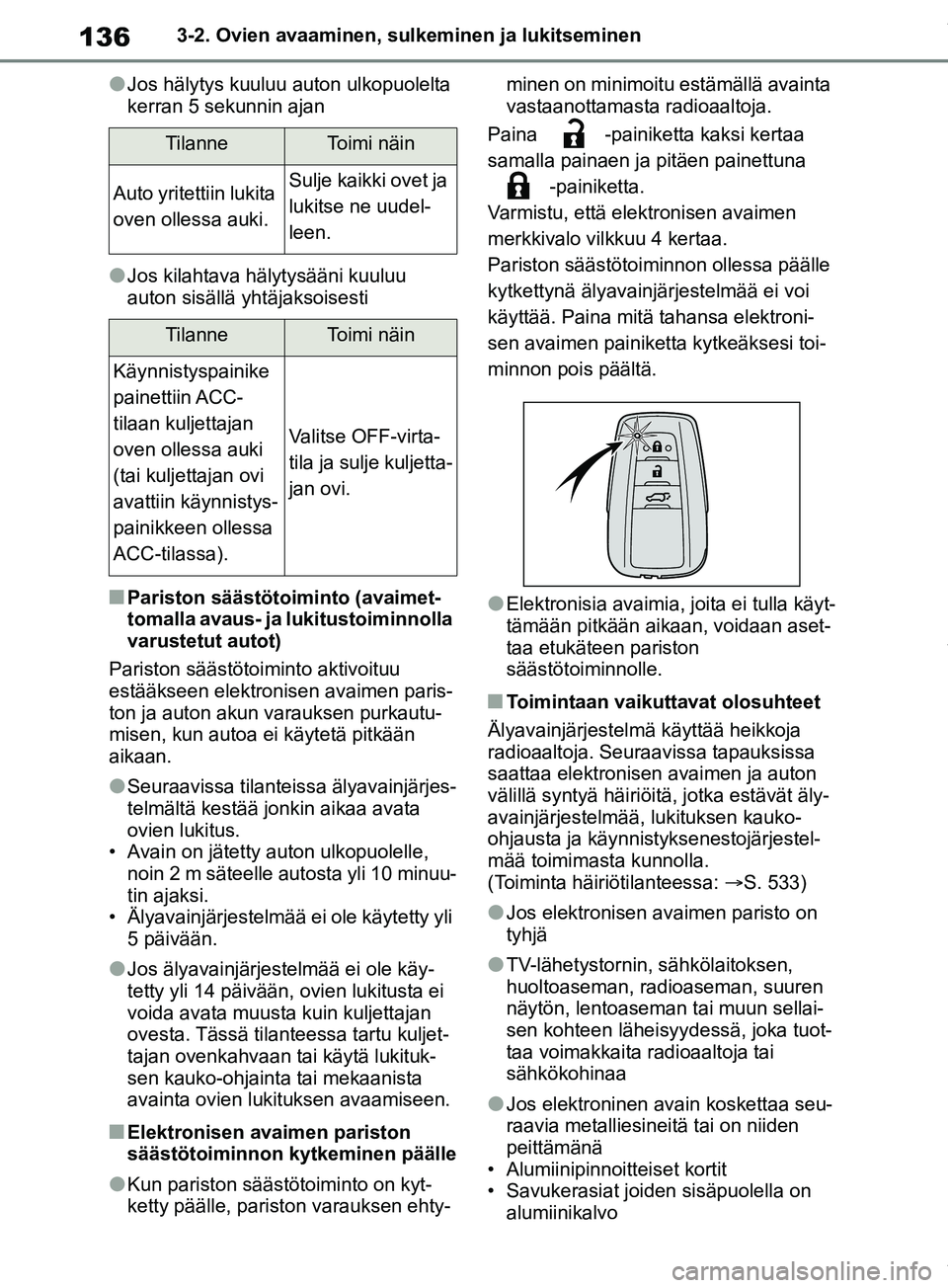

1363-2. Ovien avaaminen, sulkeminen ja lukitseminen
lJos hälytys kuuluu auton ulkopuolelta
kerran 5 sekunnin ajan
lJos kilahtava hälytysääni kuuluu
auton sisällä yhtäjaksoisesti
nPariston säästötoiminto (avaimet-
tomalla avaus- ja lukitustoiminnolla
varustetut autot)
Pariston säästötoiminto aktivoituu
estääkseen elektronisen avaimen paris-
ton ja auton akun varauksen purkautu-
misen, kun autoa ei käytetä pitkään
aikaan.
lSeuraavissa tilanteissa älyavainjärjes-
telmältä kestää jonkin aikaa avata
ovien lukitus.
• Avain on jätetty auton ulkopuolelle,
noin 2 m säteelle autosta yli 10 minuu-
tin ajaksi.
• Älyavainjärjestelmää ei ole käytetty yli
5 päivään.
lJos älyavainjärjestelmää ei ole käy-
tetty yli 14 päivään, ovien lukitusta ei
voida avata muusta kuin kuljettajan
ovesta. Tässä tilanteessa tartu kuljet-
tajan ovenkahvaan tai käytä lukituk-
sen kauko-ohjainta tai mekaanista
avainta ovien lukituksen avaamiseen.
nElektronisen avaimen pariston
säästötoiminnon kytkeminen päälle
lKun pariston säästötoiminto on kyt-
ketty päälle, parist on varauksen ehty- minen on minimoitu estämällä avainta
vastaanottamasta radioaaltoja.
Paina -painiketta kaksi kertaa
samalla painaen ja pitäen painettuna -painiketta.
Varmistu, että elektronisen avaimen
merkkivalo vilkkuu 4 kertaa.
Pariston säästötoiminnon ollessa päälle
kytkettynä älyavainjärjestelmää ei voi
käyttää. Paina mitä tahansa elektroni-
sen avaimen painiketta kytkeäksesi toi-
minnon pois päältä.
lElektronisia avaimia, joita ei tulla käyt-
tämään pitkään aikaan, voidaan aset-
taa etukäteen pariston
säästötoiminnolle.
nToimintaan vaikuttavat olosuhteet
Älyavainjärjestelmä käyttää heikkoja
radioaaltoja. Seuraavissa tapauksissa
saattaa elektronisen avaimen ja auton
välillä syntyä häiriöitä, jotka estävät äly-
avainjärjestelmää, lukituksen kauko-
ohjausta ja käynnistyksenestojärjestel-
mää toimimasta kunnolla.
(Toiminta häiriötilanteessa: S. 533)
lJos elektronisen avaimen paristo on
tyhjä
lTV-lähetystornin, sähkölaitoksen,
huoltoaseman, radioaseman, suuren
näytön, lentoaseman tai muun sellai-
sen kohteen läheisyydessä, joka tuot-
taa voimakkaita radioaaltoja tai
sähkökohinaa
lJos elektroninen avain koskettaa seu-
raavia metalliesineitä tai on niiden
peittämänä
• Alumiinipinnoitteiset kortit
• Savukerasiat joiden sisäpuolella on alumiinikalvo
TilanneToimi näin
Auto yritettiin lukita
oven ollessa auki.Sulje kaikki ovet ja
lukitse ne uudel-
leen.
TilanneToimi näin
Käynnistyspainike
painettiin ACC-
tilaan kuljettajan
oven ollessa auki
(tai kuljettajan ovi
avattiin käynnistys-
painikkeen ollessa
ACC-tilassa).
Valitse OFF-virta-
tila ja sulje kuljetta-
jan ovi.
OM42B34FI.book Page 136 Thursday, December 27, 2018 3:51 PM
