2016 TOYOTA AURIS HYBRID Manual de utilização (in Portuguese)

551

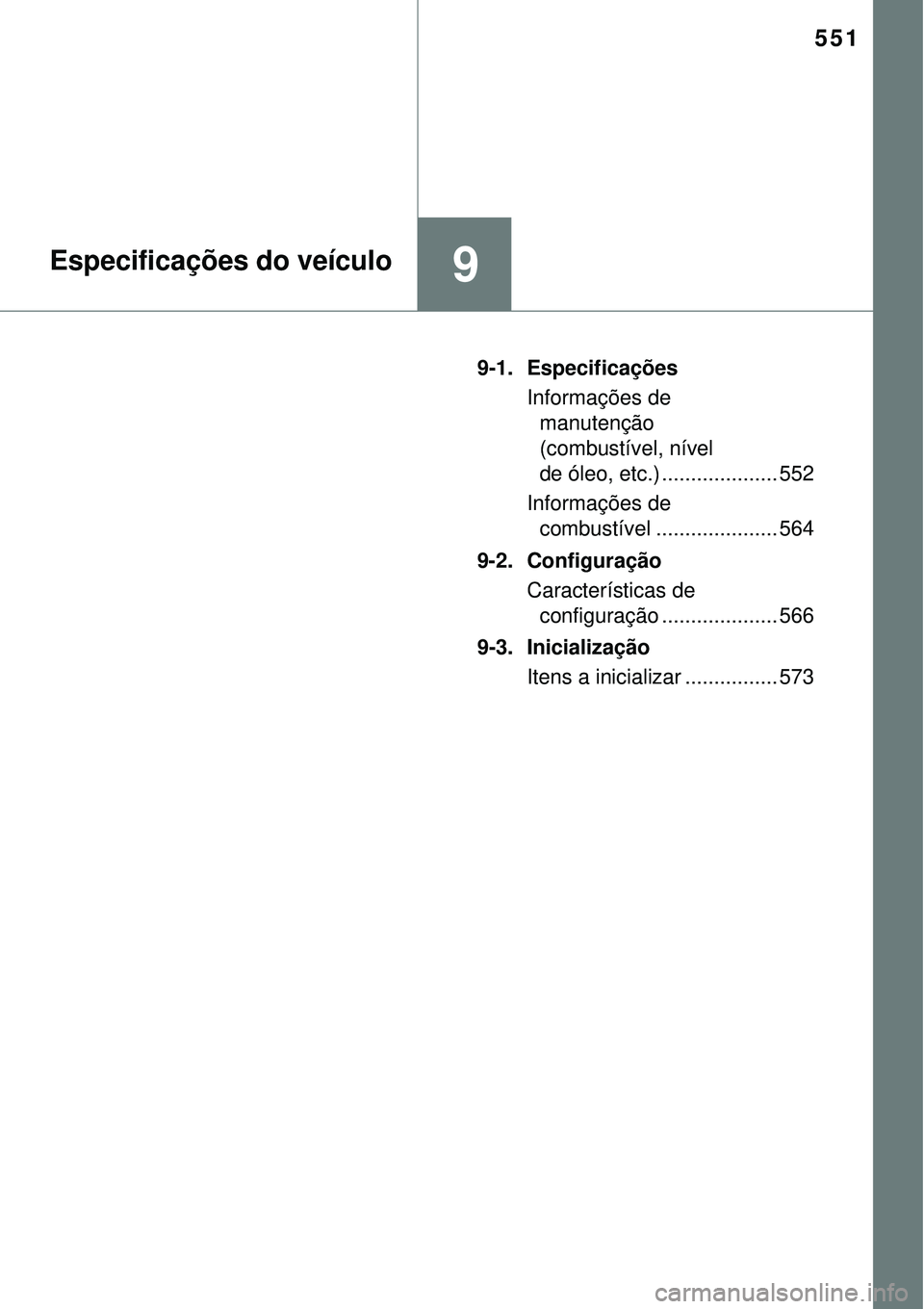

9Especificações do veículo
9-1. Especificações
Informações de
manutenção
(combustível, nível
de óleo, etc.) .................... 552
Informações de
combustível ..................... 564
9-2. Configuração
Características de
configuração .................... 566
9-3. Inicialização
Itens a inicializar ................ 573

5529-1. Especificações
*1: Veículos sem carga
*2: Veículos com pneus 195/65R15
*3: Veículos com pneus 205/55R16
*4: Veículos com pneus 225/45R17
*5: O peso bruto do veículo está indicado na etiqueta do fabricante. (P. 204)
*6: Veículos com conjunto de reboque (P. 201)

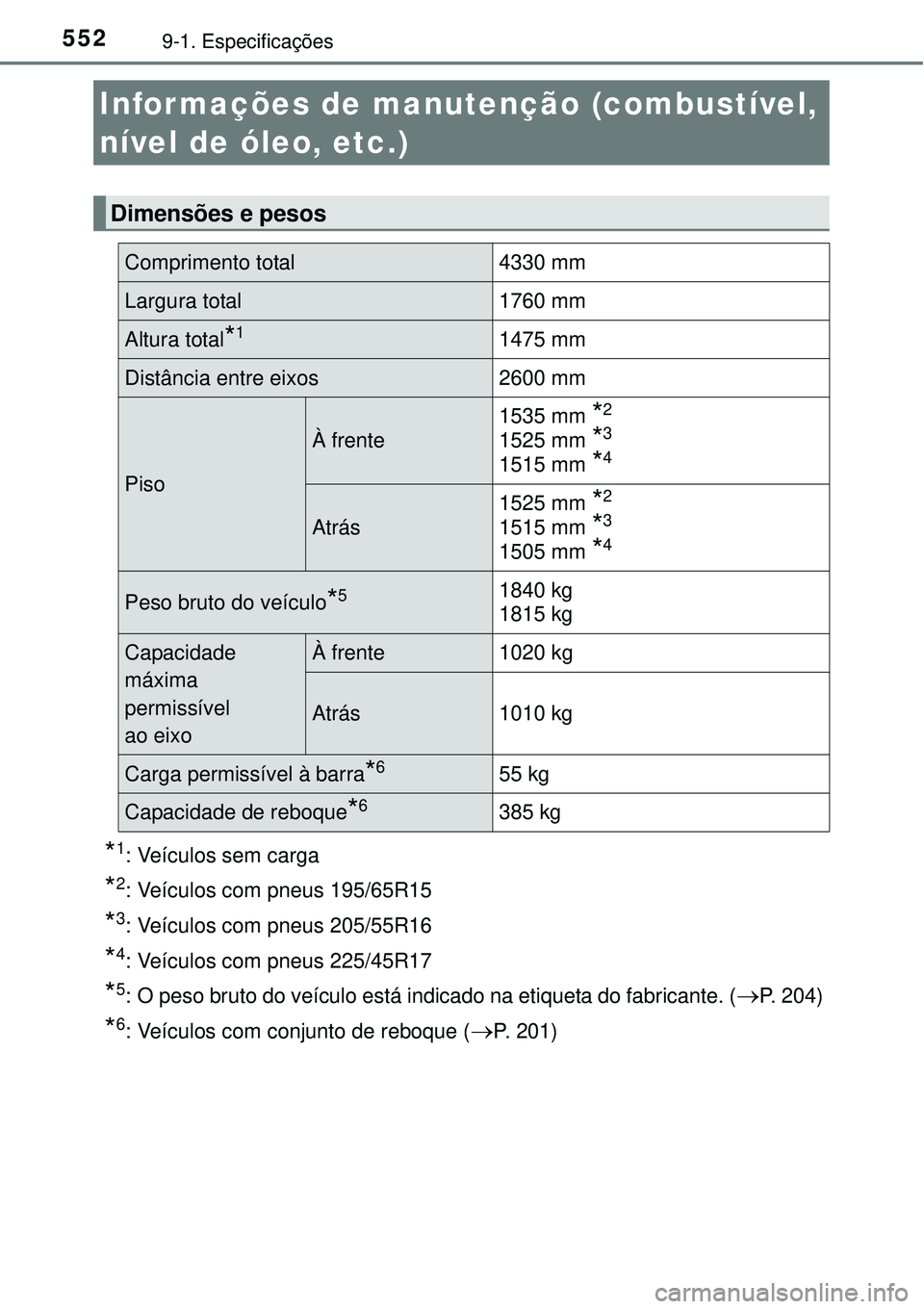

Informações de manutenção (combustível,
nível de óleo, etc.)
Dimensões e pesos
Comprimento total 4330 mm
Largura total 1760 mm
Altura total*11475 mm
Distância entre eixos 2600 mm
Piso
À frente1535 mm
*2
1525 mm *3
1515 mm *4
Atrás1525 mm
*2
1515 mm *3
1505 mm *4
Peso bruto do veículo*51840 kg
1815 kg
Capacidade
máxima
permissível
ao eixoÀ frente 1020 kg
Atrás 1010 kg
Carga permissível à barra*655 kg
Capacidade de reboque*6385 kg

5539-1. Especificações
9
Especificações do veículo

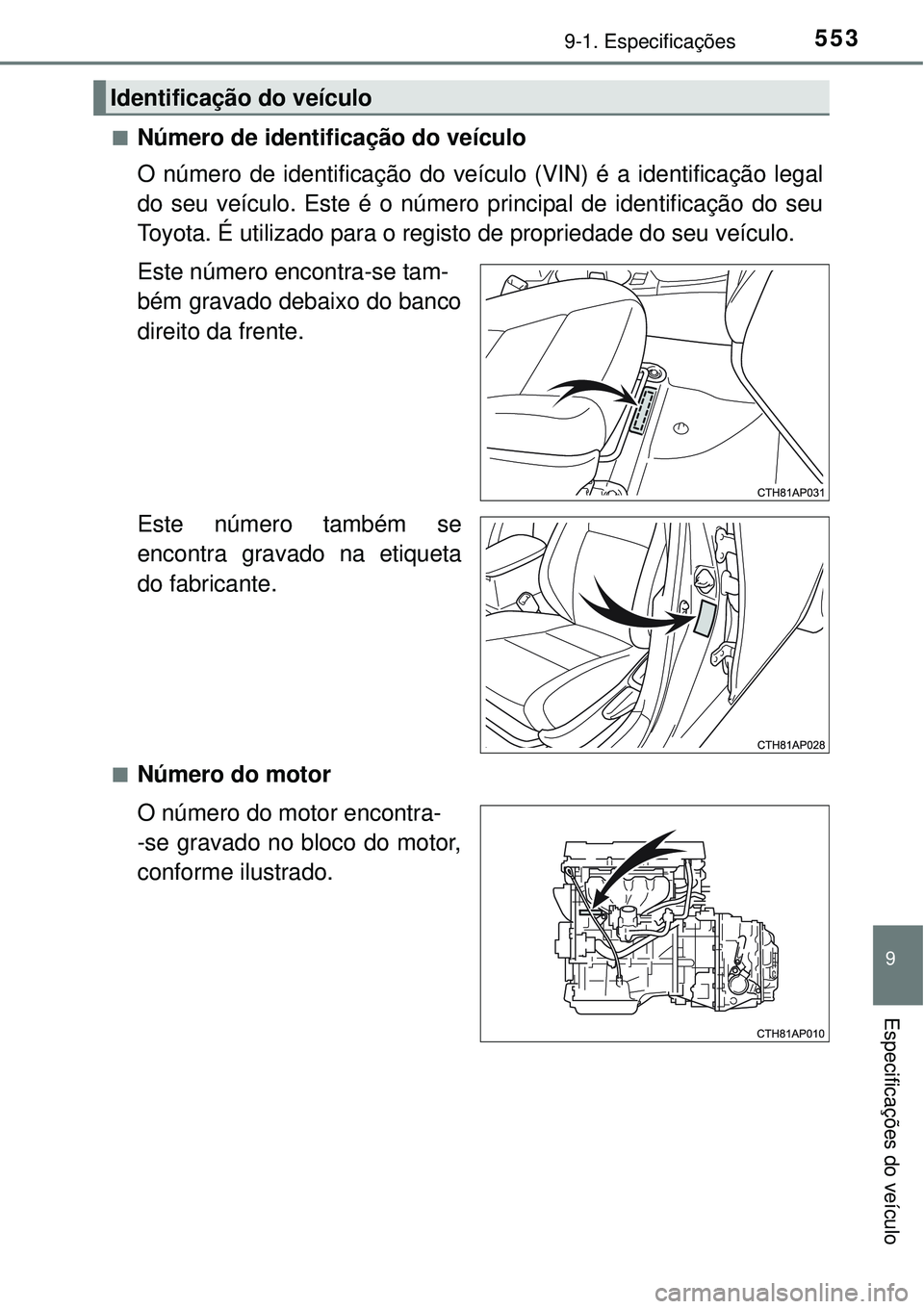

nNúmero de identificação do veículo
O número de identificação do veículo (VIN) é a identificação legal
do seu veículo. Este é o número principal de identificação do seu
Toyota. É utilizado para o registo de propriedade do seu veículo.
Este número encontra-se tam-
bém gravado debaixo do banco
direito da frente.
Este número também se
encontra gravado na etiqueta
do fabricante.
nNúmero do motor
O número do motor encontra-
-se gravado no bloco do motor,
conforme ilustrado.
Identificação do veículo

5549-1. Especificações

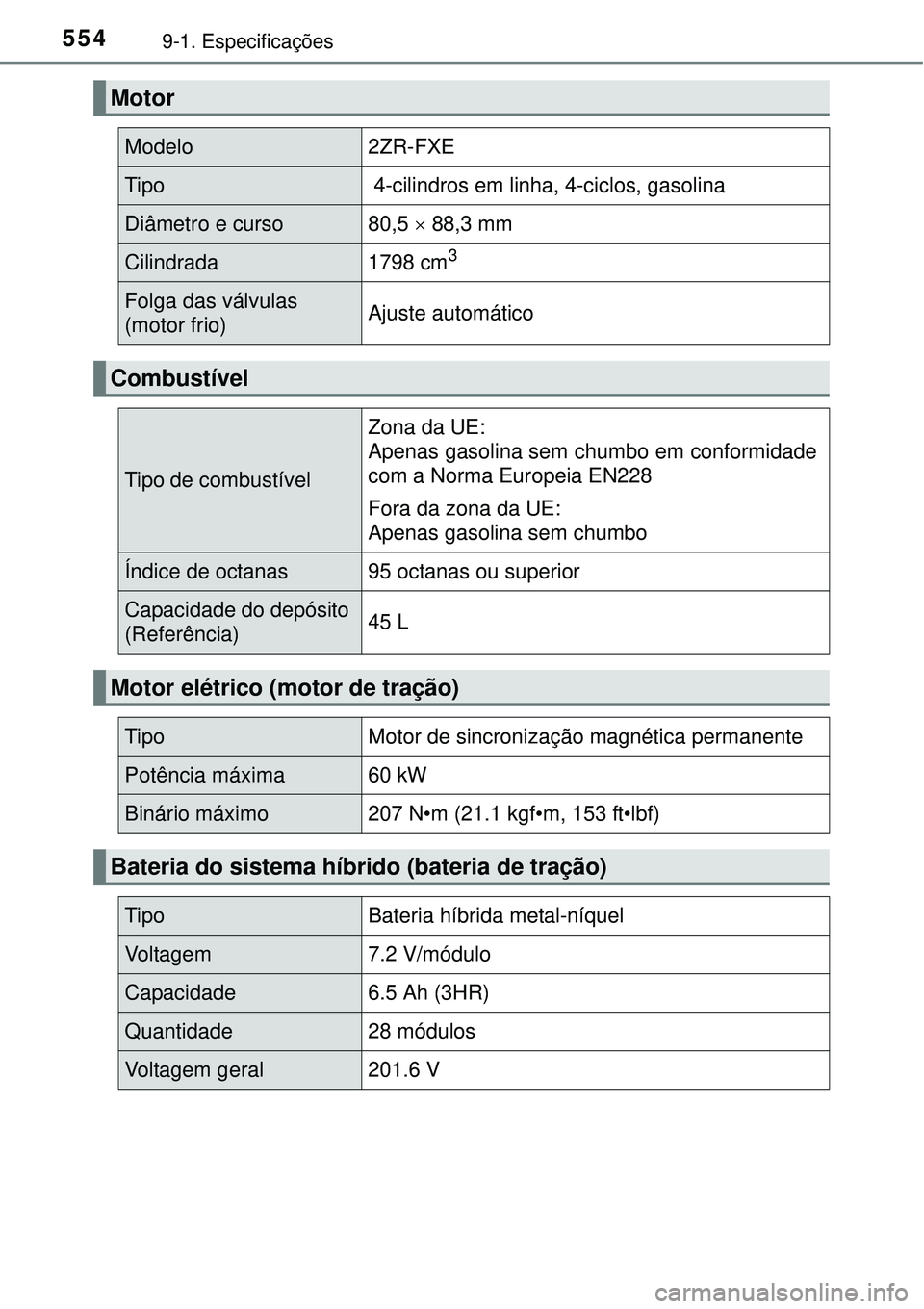

Motor
Modelo2ZR-FXE
Tipo 4-cilindros em linha, 4-ciclos, gasolina
Diâmetro e curso80,5  88,3 mm
Cilindrada1798 cm3
Folga das válvulas
(motor frio)Ajuste automático
Combustível
Tipo de combustível
Zona da UE:
Apenas gasolina sem chumbo em conformidade
com a Norma Europeia EN228
Fora da zona da UE:
Apenas gasolina sem chumbo
Índice de octanas95 octanas ou superior
Capacidade do depósito
(Referência)45 L
Motor elétrico (motor de tração)
TipoMotor de sincronização magnética permanente
Potência máxima60 kW
Binário máximo207 N•m (21.1 kgf•m, 153 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
Tipo Bateria híbrida metal-níquel
Voltagem7.2 V/módulo
Capacidade6.5 Ah (3HR)
Quantidade28 módulos
Voltagem geral201.6 V

5559-1. Especificações
9
Especificações do veículo
*: A capacidade de óleo do motor é uma referência a ser utilizada quando
mudar o óleo do motor. Aqueça o motor e desligue o sistema híbrido,
aguarde mais de 5 minutos e verifique o nível do óleo na vareta.
n
Escolha do óleo do motor
“Toyota Genuine Motor Oil” é utilizado no seu veículo Toyota. A
Toyota recomenda a utilização do óleo aprovado “Toyota Genuine
Motor Oil”. Também pode ser utilizado outro óleo de qualidade
equivalente.
Tipo de óleo:
0W-20, 5W-30 e 10W-30:
Óleo do motor tipo API SL “Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” ou ILSAC multigrade
15W-40:
Óleo do motor tipo API SL, SM ou SN multigrade
Sistema de lubrificação
Capacidade de óleo
(Esvaziar e repor o nível -
referência
*)
Com filtro4,2 L
Sem filtro 3,9 L

5569-1. Especificações

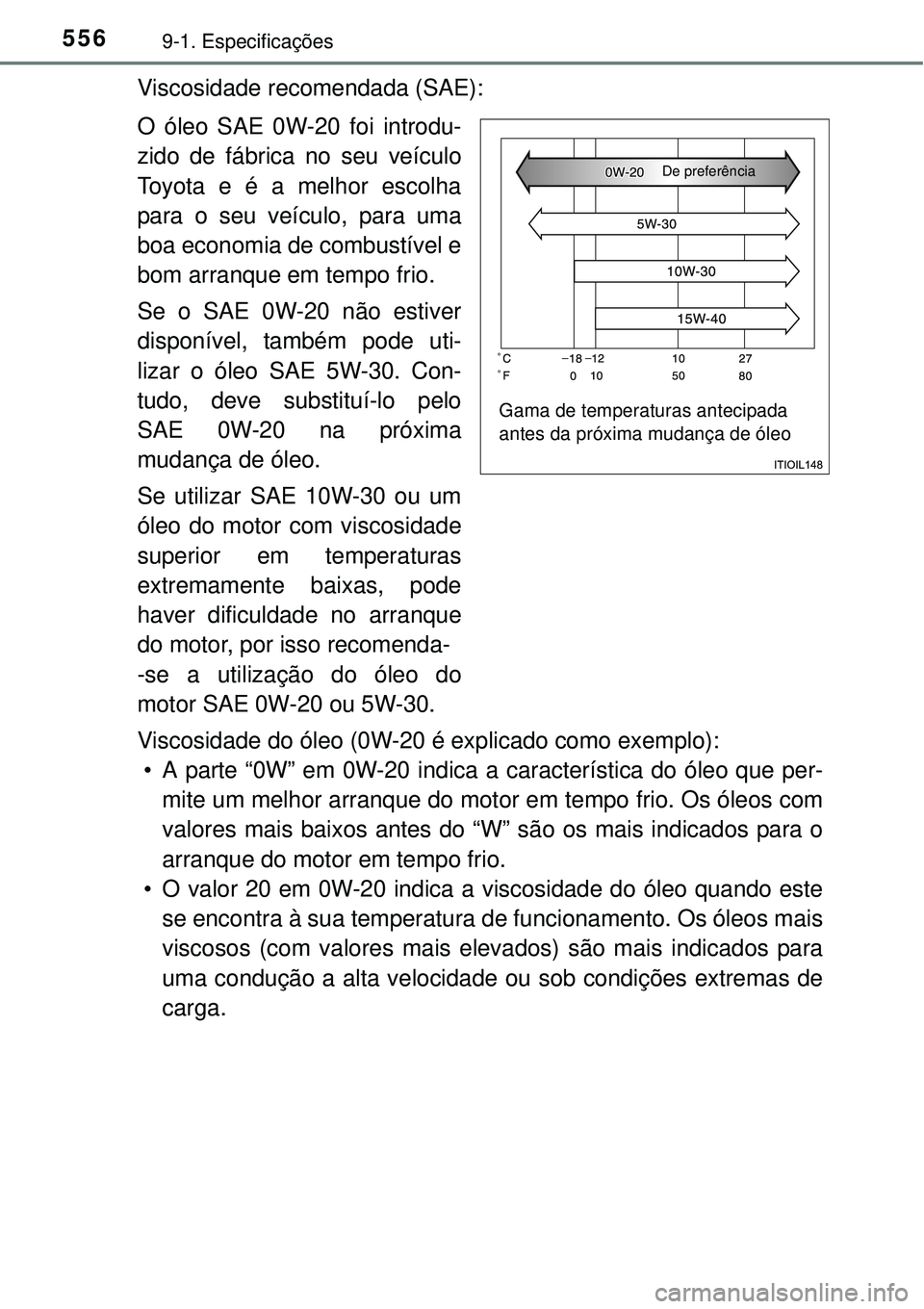

Viscosidade recomendada (SAE):
O óleo SAE 0W-20 foi introdu-
zido de fábrica no seu veículo
Toyota e é a melhor escolha
para o seu veículo, para uma
boa economia de combustível e
bom arranque em tempo frio.
Se o SAE 0W-20 não estiver
disponível, também pode uti-
lizar o óleo SAE 5W-30. Con-
tudo, deve substituí-lo pelo
SAE 0W-20 na próxima
mudança de óleo.
Se utilizar SAE 10W-30 ou um
óleo do motor com viscosidade
superior em temperaturas
extremamente baixas, pode
haver dificuldade no arranque
do motor, por isso recomenda-
-se a utilização do óleo do
motor SAE 0W-20 ou 5W-30.
Viscosidade do óleo (0W-20 é explicado como exemplo):
• A parte “0W” em 0W-20 indica a característica do óleo que per-
mite um melhor arranque do motor em tempo frio. Os óleos com
valores mais baixos antes do “W” são os mais indicados para o
arranque do motor em tempo frio.
• O valor 20 em 0W-20 indica a viscosidade do óleo quando este
se encontra à sua temperatura de funcionamento. Os óleos mais
viscosos (com valores mais elevados) são mais indicados para
uma condução a alta velocidade ou sob condições extremas de
carga.
Gama de temperaturas antecipada
antes da próxima mudança de óleo
De preferência

5579-1. Especificações
9
Especificações do veículo

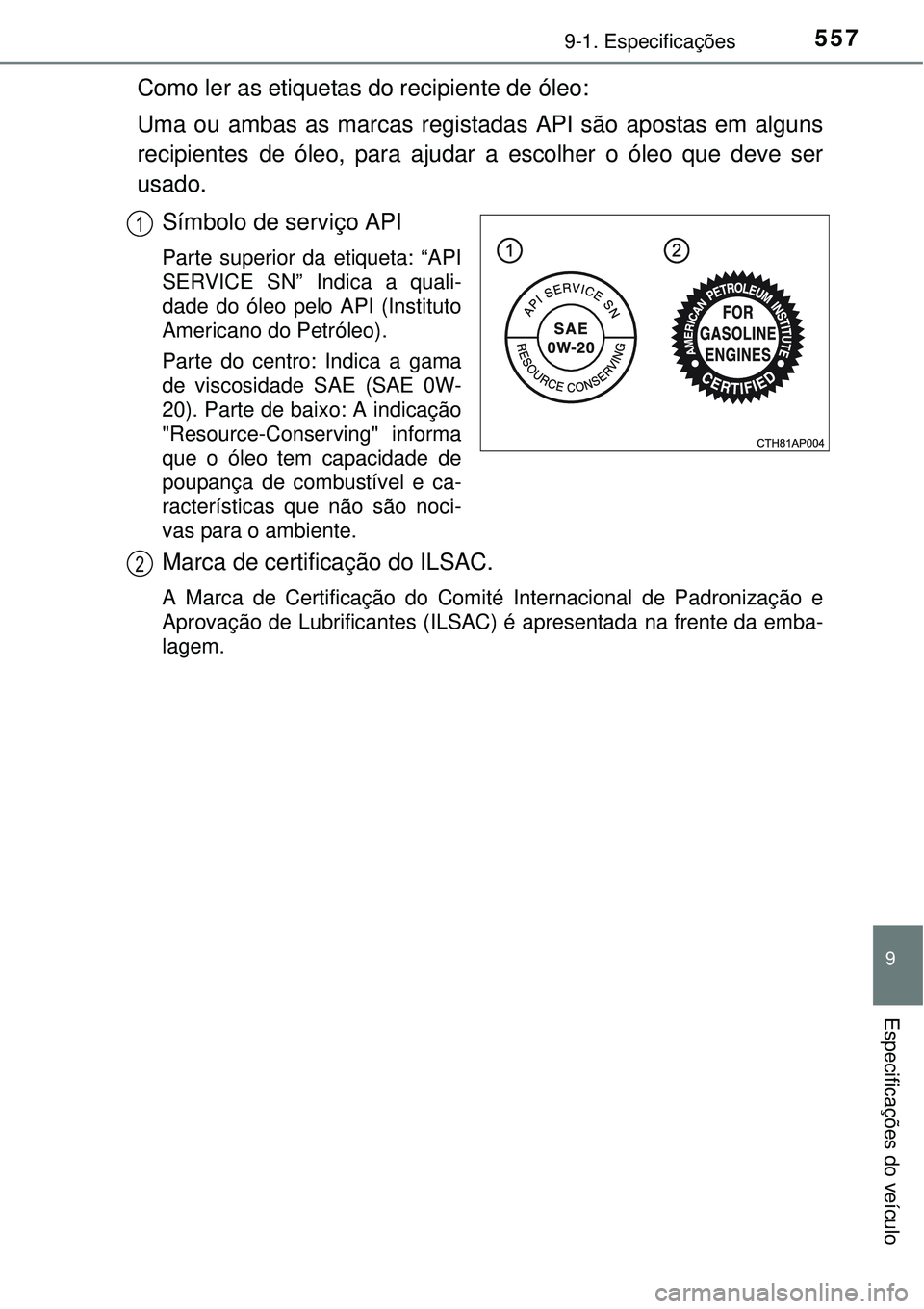

Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são apostas em alguns
recipientes de óleo, para ajudar a escolher o óleo que deve ser
usado.
Símbolo de serviço API
Parte superior da etiqueta: “API
SERVICE SN” Indica a quali-
dade do óleo pelo API (Instituto
Americano do Petróleo).
Parte do centro: Indica a gama
de viscosidade SAE (SAE 0W-
20). Parte de baixo: A indicação
"Resource-Conserving" informa
que o óleo tem capacidade de
poupança de combustível e ca-
racterísticas que não são noci-
vas para o ambiente.
Marca de certificação do ILSAC.
A Marca de Certificação do Comité Internacional de Padronização e
Aprovação de Lubrificantes (ILSAC) é apresentada na frente da emba-
lagem.
1
2

5589-1. Especificações

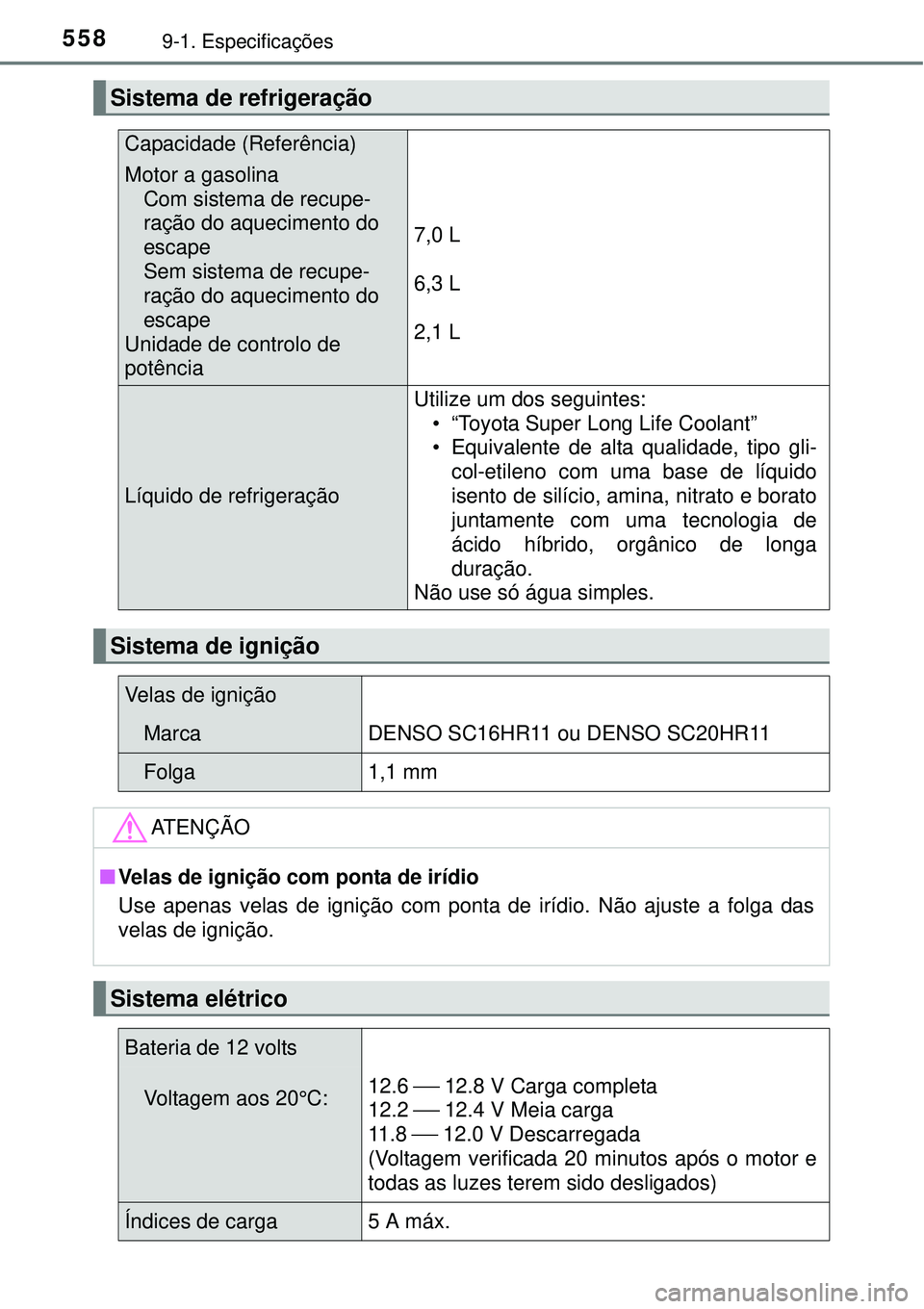

Sistema de refrigeração
Capacidade (Referência)
Motor a gasolina
Com sistema de recupe-
ração do aquecimento do
escape
Sem sistema de recupe-
ração do aquecimento do
escape
Unidade de controlo de
potência
7,0 L
6,3 L
2,1 L
Líquido de refrigeraçãoUtilize um dos seguintes:
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo gli-
col-etileno com uma base de líquido
isento de silício, amina, nitrato e borato
juntamente com uma tecnologia de
ácido híbrido, orgânico de longa
duração.
Não use só água simples.
Sistema de ignição
Velas de ignição
MarcaDENSO SC16HR11 ou DENSO SC20HR11
Folga1,1 mm
ATENÇÃO
nVelas de ignição com ponta de irídio
Use apenas velas de ignição com ponta de irídio. Não ajuste a folga das
velas de ignição.
Sistema elétrico
Bateria de 12 volts
Voltagem aos 20°C:12.6  12.8 V Carga completa
12.2
 12.4 V Meia carga
11 . 8
 12.0 V Descarregada
(Voltagem verificada 20 minutos após o motor e
todas as luzes terem sido desligados)
Índices de carga5 A máx.
