2016 TOYOTA AURIS HYBRID Manual de utilização (in Portuguese)

4717-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Substitua a lâmpada e
instale a base da lâmpada.
Alinhe as 3 saliências da lâm-
pada com o suporte e insira a
lâmpada.
Rode e fixe a base da lâm-
pada.
Abane ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, rode os
faróis uma vez e confirme
visualmente que não há fugas
de luz através do suporte.
Instale a tampa.
Certifique-se que a área protu-
berante (A) está alinhada com o
centro da área (B) identificada
na ilustração e pressione firme-
mente o perímetro da tampa.
Instale a tampa do bocal de
enchimento do lava vidros,
inserindo e rodando a tampa.
Instale o grampo de fixação.
(Apenas quando substituir a
lâmpada do lado direito.)
5
6
AB
7
8

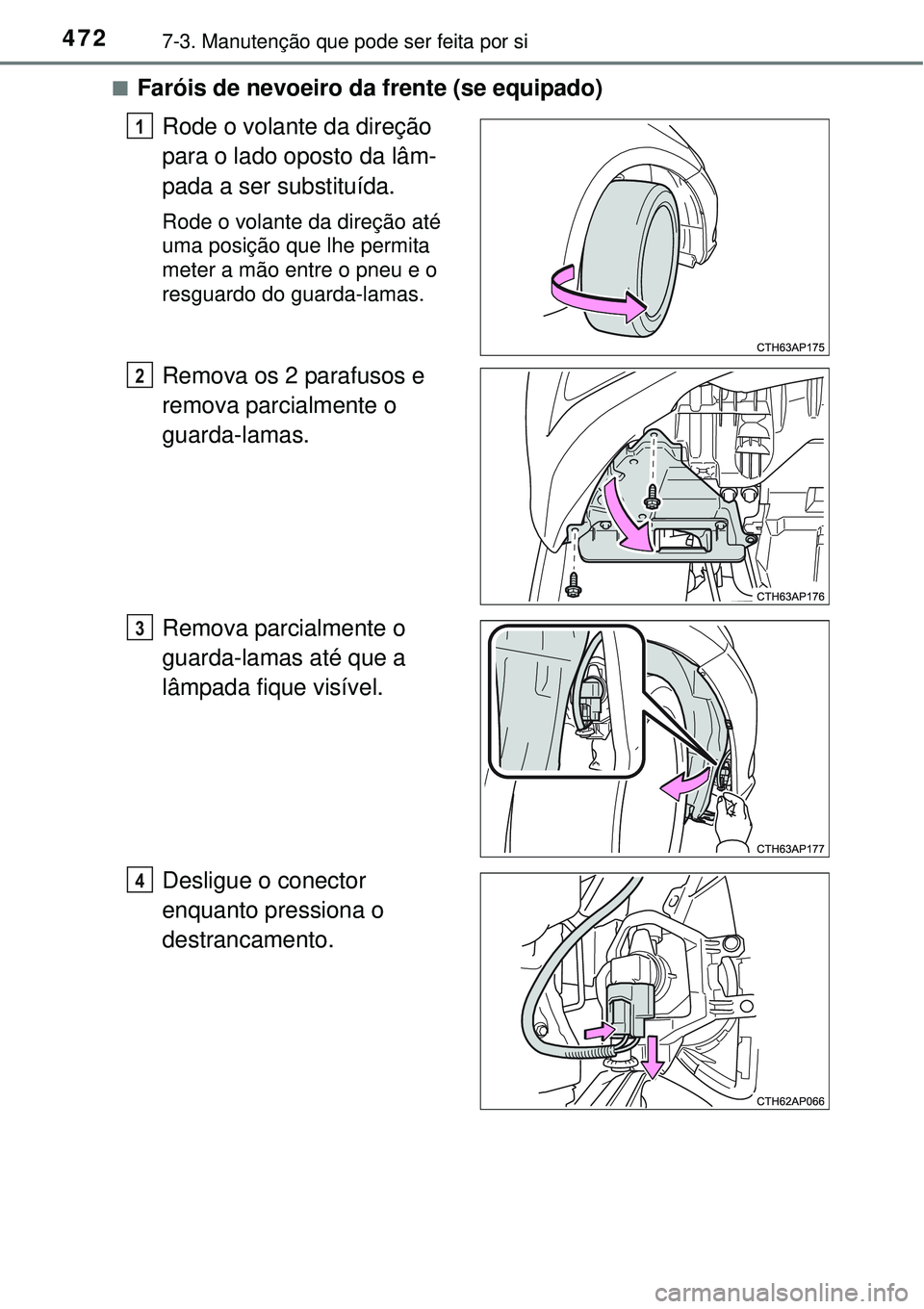

4727-3. Manutenção que pode ser feita por si
nFaróis de nevoeiro da frente (se equipado)
Rode o volante da direção
para o lado oposto da lâm-
pada a ser substituída.
Rode o volante da direção até
uma posição que lhe permita
meter a mão entre o pneu e o
resguardo do guarda-lamas.
Remova os 2 parafusos e
remova parcialmente o
guarda-lamas.
Remova parcialmente o
guarda-lamas até que a
lâmpada fique visível.
Desligue o conector
enquanto pressiona o
destrancamento.
1
2
3
4

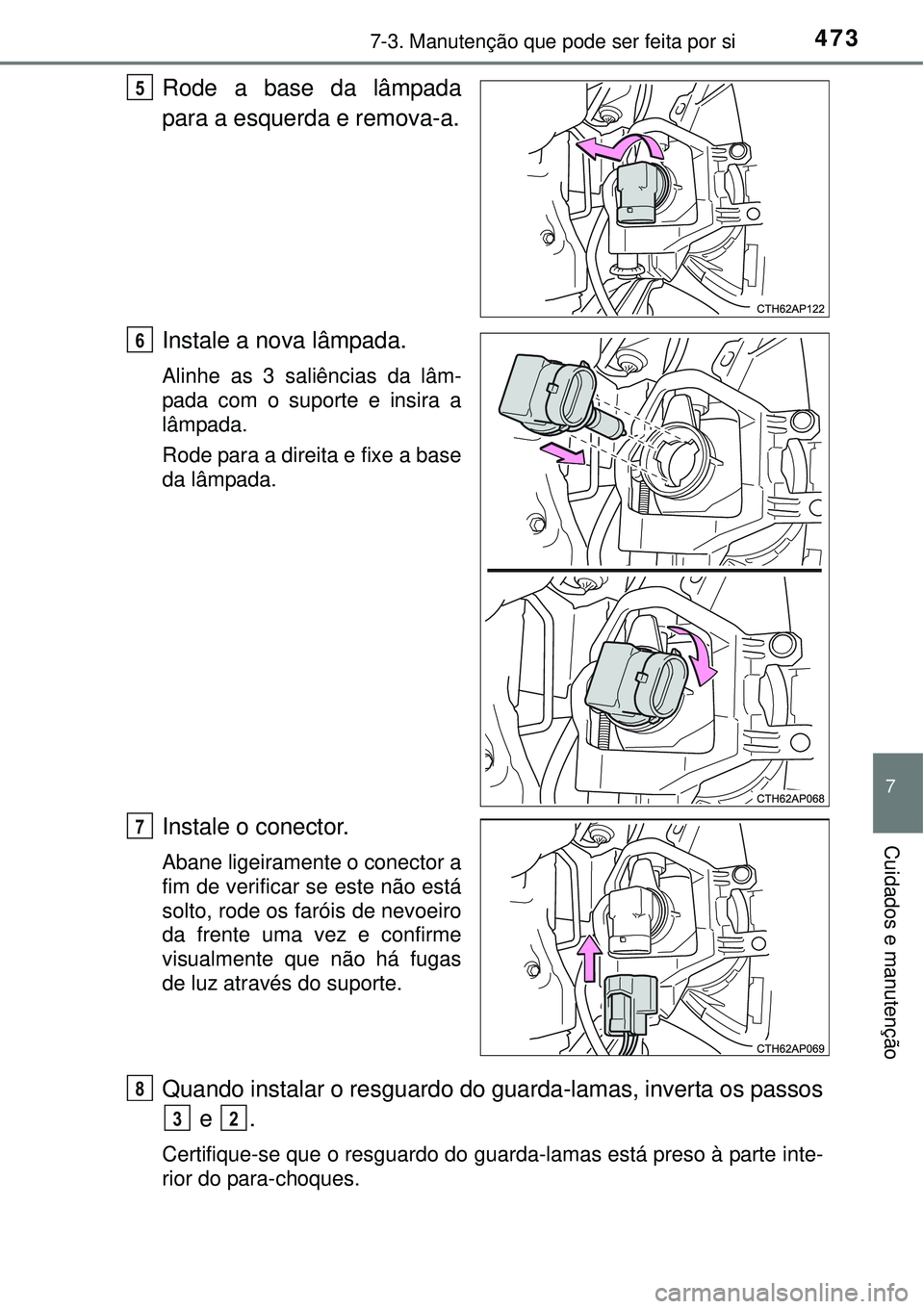

4737-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Rode a base da lâmpada
para a esquerda e remova-a.
Instale a nova lâmpada.
Alinhe as 3 saliências da lâm-
pada com o suporte e insira a
lâmpada.
Rode para a direita e fixe a base
da lâmpada.
Instale o conector.
Abane ligeiramente o conector a
fim de verificar se este não está
solto, rode os faróis de nevoeiro
da frente uma vez e confirme
visualmente que não há fugas
de luz através do suporte.
Quando instalar o resguardo do guarda-lamas, inverta os passos
e .
Certifique-se que o resguardo do guarda-lamas está preso à parte inte-
rior do para-choques.
5
6
7
8
32

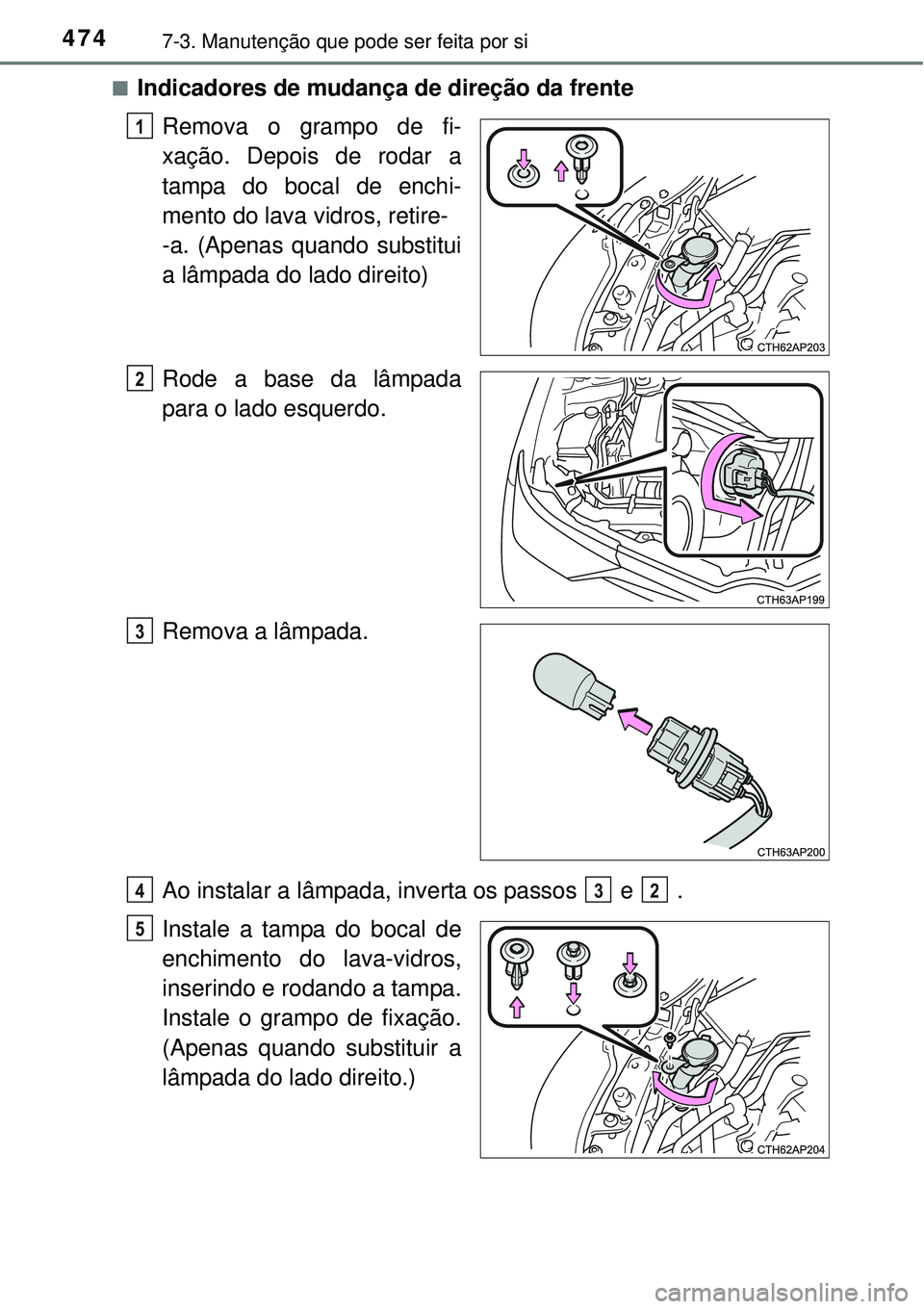

4747-3. Manutenção que pode ser feita por si
nIndicadores de mudança de direção da frente
Remova o grampo de fi-
xação. Depois de rodar a
tampa do bocal de enchi-
mento do lava vidros, retire-
-a. (Apenas quando substitui
a lâmpada do lado direito)
Rode a base da lâmpada
para o lado esquerdo.
Remova a lâmpada.
Ao instalar a lâmpada, inverta os passos e .
Instale a tampa do bocal de
enchimento do lava-vidros,
inserindo e rodando a tampa.
Instale o grampo de fixação.
(Apenas quando substituir a
lâmpada do lado direito.)
1
2
3
432
5

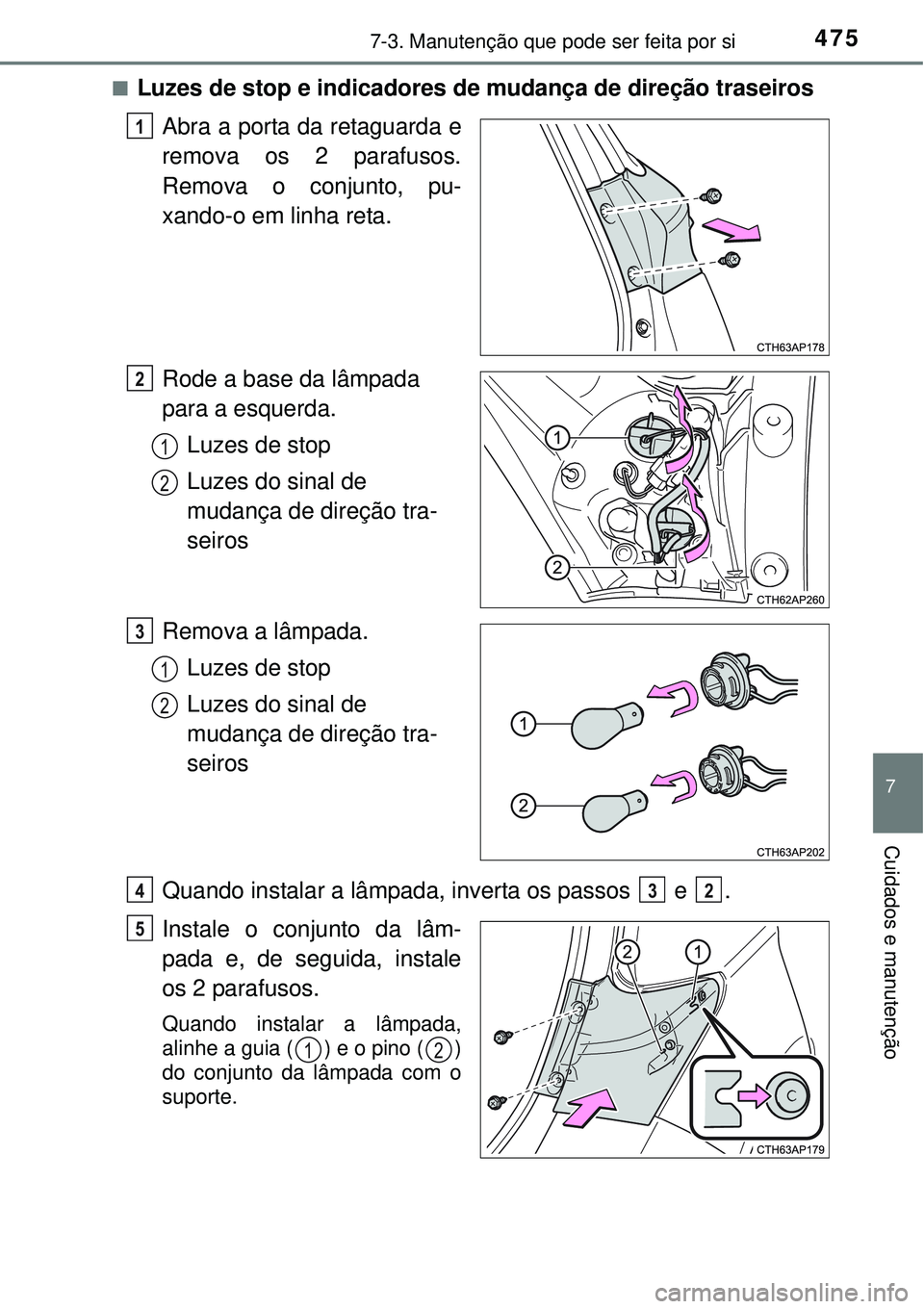

4757-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
nLuzes de stop e indicadores de mudança de direção traseiros
Abra a porta da retaguarda e
remova os 2 parafusos.
Remova o conjunto, pu-
xando-o em linha reta.
Rode a base da lâmpada
para a esquerda.
Luzes de stop
Luzes do sinal de
mudança de direção tra-
seiros
Remova a lâmpada.
Luzes de stop
Luzes do sinal de
mudança de direção tra-
seiros
Quando instalar a lâmpada, inverta os passos e .
Instale o conjunto da lâm-
pada e, de seguida, instale
os 2 parafusos.
Quando instalar a lâmpada,
alinhe a guia ( ) e o pino ( )
do conjunto da lâmpada com o
suporte.
1
2
1
2
3
1
2
432
5
12

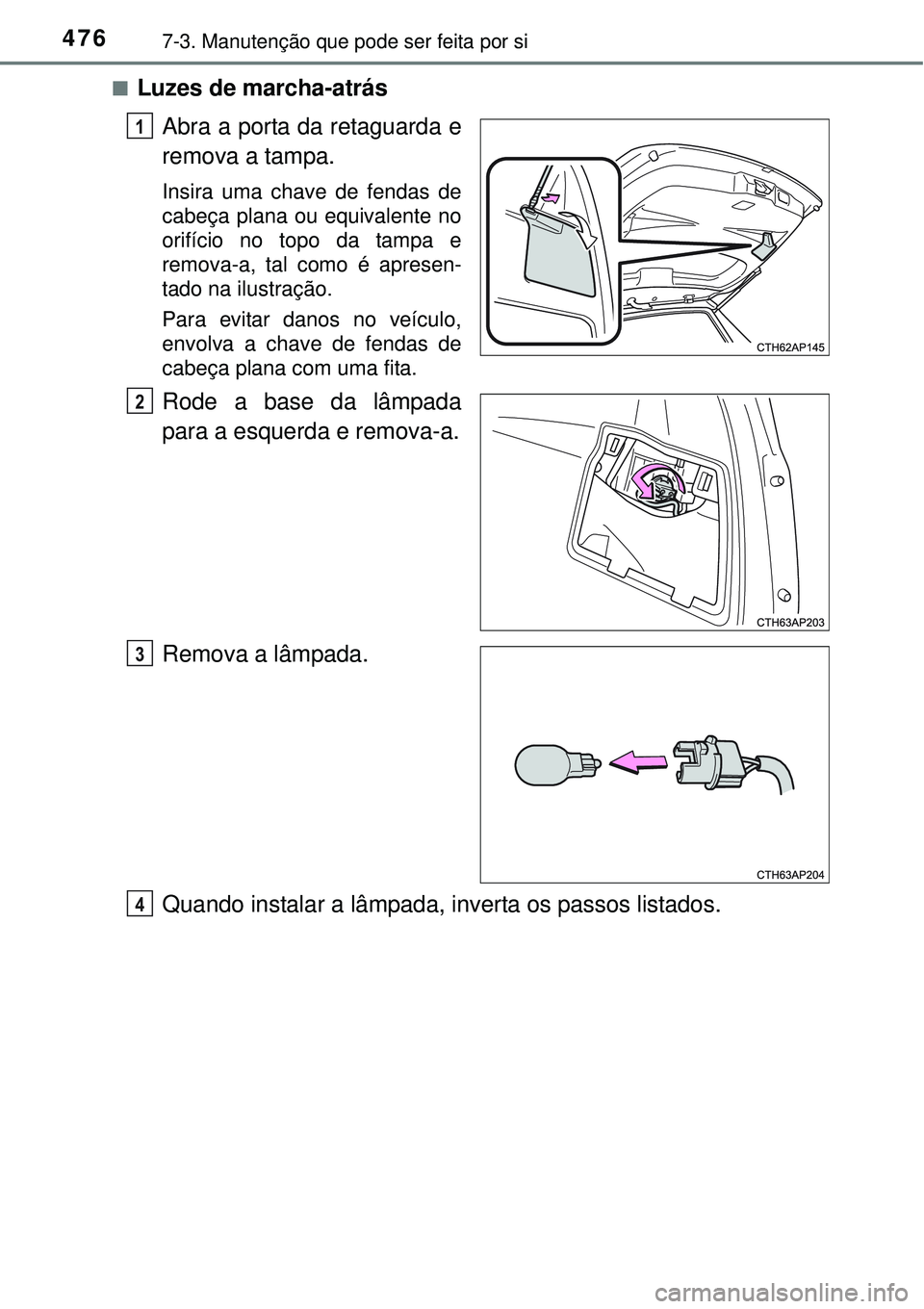

4767-3. Manutenção que pode ser feita por si
nLuzes de marcha-atrás
Abra a porta da retaguarda e
remova a tampa.
Insira uma chave de fendas de
cabeça plana ou equivalente no
orifício no topo da tampa e
remova-a, tal como é apresen-
tado na ilustração.
Para evitar danos no veículo,
envolva a chave de fendas de
cabeça plana com uma fita.
Rode a base da lâmpada
para a esquerda e remova-a.
Remova a lâmpada.
Quando instalar a lâmpada, inverta os passos listados.
1
2
3
4

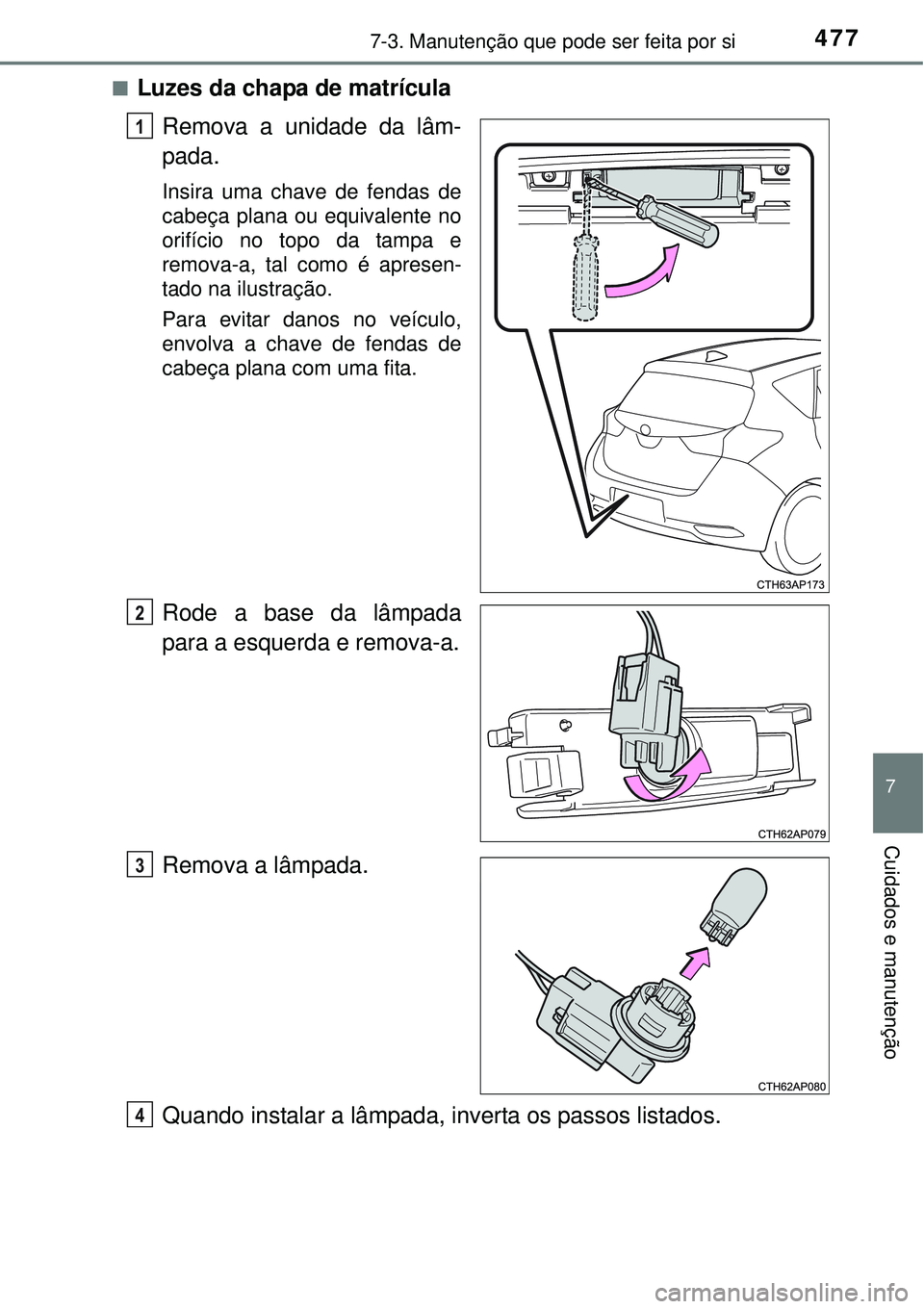

4777-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
nLuzes da chapa de matrícula
Remova a unidade da lâm-
pada.
Insira uma chave de fendas de
cabeça plana ou equivalente no
orifício no topo da tampa e
remova-a, tal como é apresen-
tado na ilustração.
Para evitar danos no veículo,
envolva a chave de fendas de
cabeça plana com uma fita.
Rode a base da lâmpada
para a esquerda e remova-a.
Remova a lâmpada.
Quando instalar a lâmpada, inverta os passos listados.
1
2
3
4

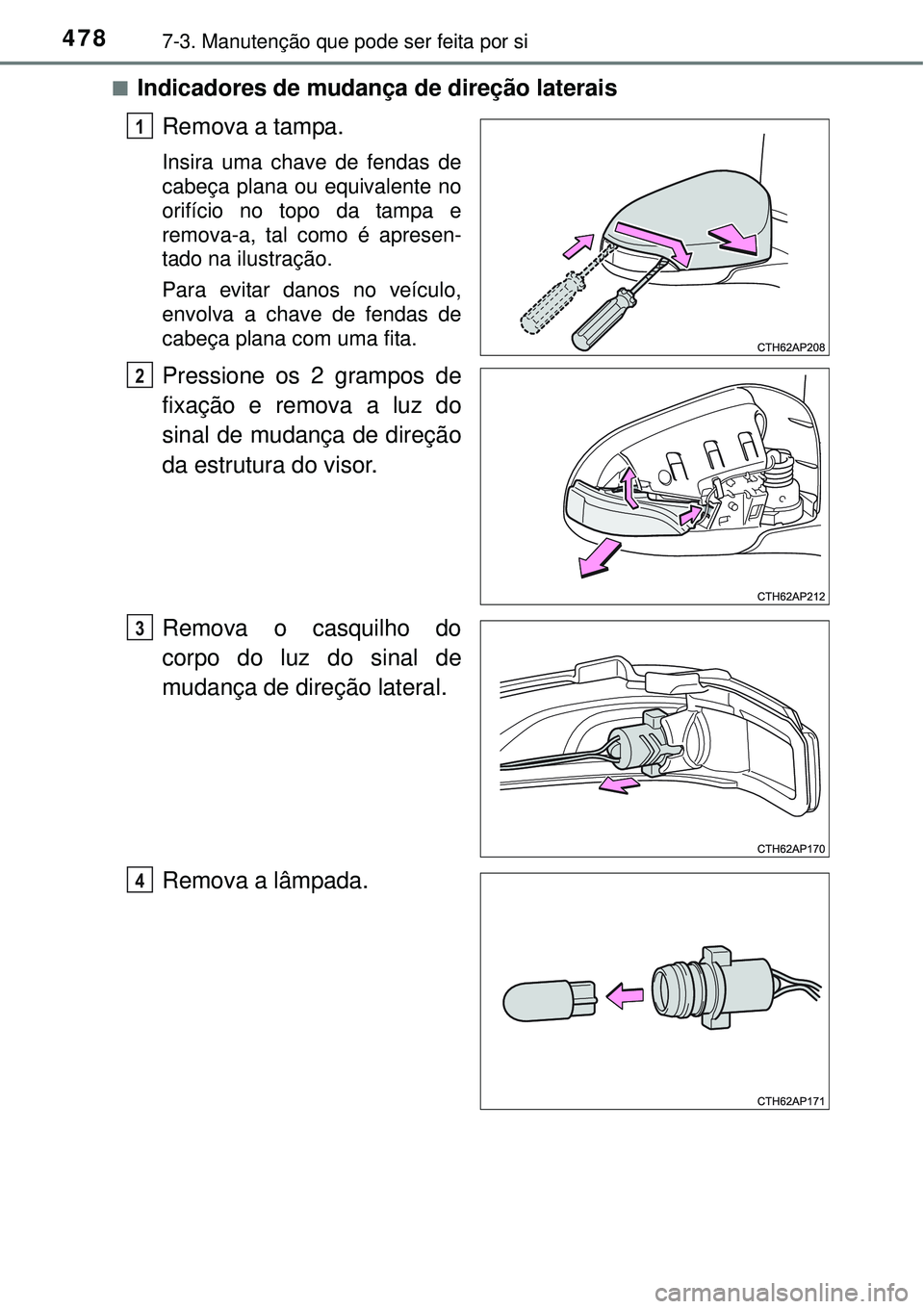

4787-3. Manutenção que pode ser feita por si
nIndicadores de mudança de direção laterais
Remova a tampa.
Insira uma chave de fendas de
cabeça plana ou equivalente no
orifício no topo da tampa e
remova-a, tal como é apresen-
tado na ilustração.
Para evitar danos no veículo,
envolva a chave de fendas de
cabeça plana com uma fita.
Pressione os 2 grampos de
fixação e remova a luz do
sinal de mudança de direção
da estrutura do visor.
Remova o casquilho do
corpo do luz do sinal de
mudança de direção lateral.
Remova a lâmpada.
1
2
3
4
