4637-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

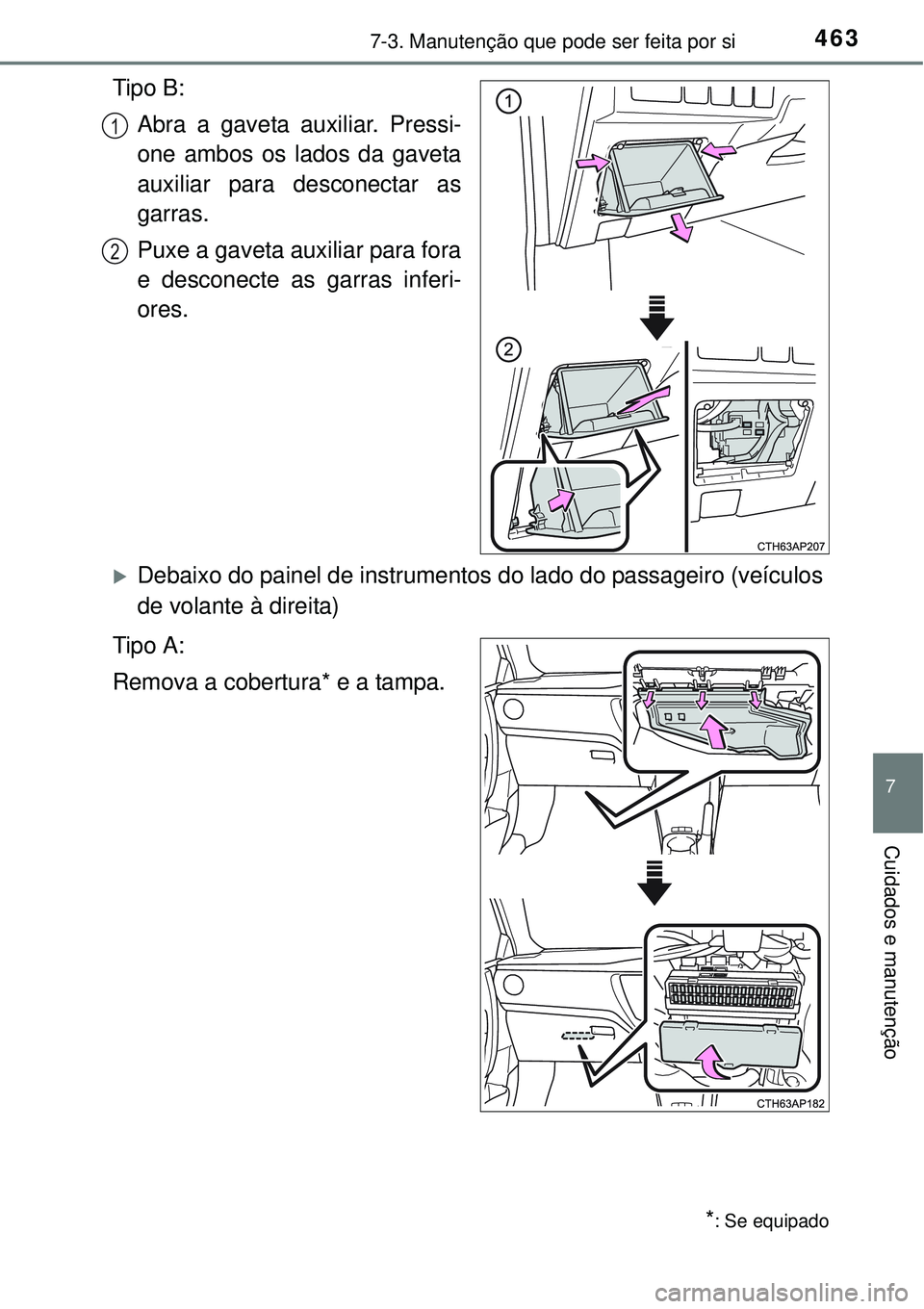

Tipo B:
Abra a gaveta auxiliar. Pressi-
one ambos os lados da gaveta
auxiliar para desconectar as
garras.
Puxe a gaveta auxiliar para fora
e desconecte as garras inferi-
ores.
Debaixo do painel de instrumentos do lado do passageiro (veículos
de volante à direita)
Tipo A:
Remova a cobertura* e a tampa.
1
2
*: Se equipado

4647-3. Manutenção que pode ser feita por si

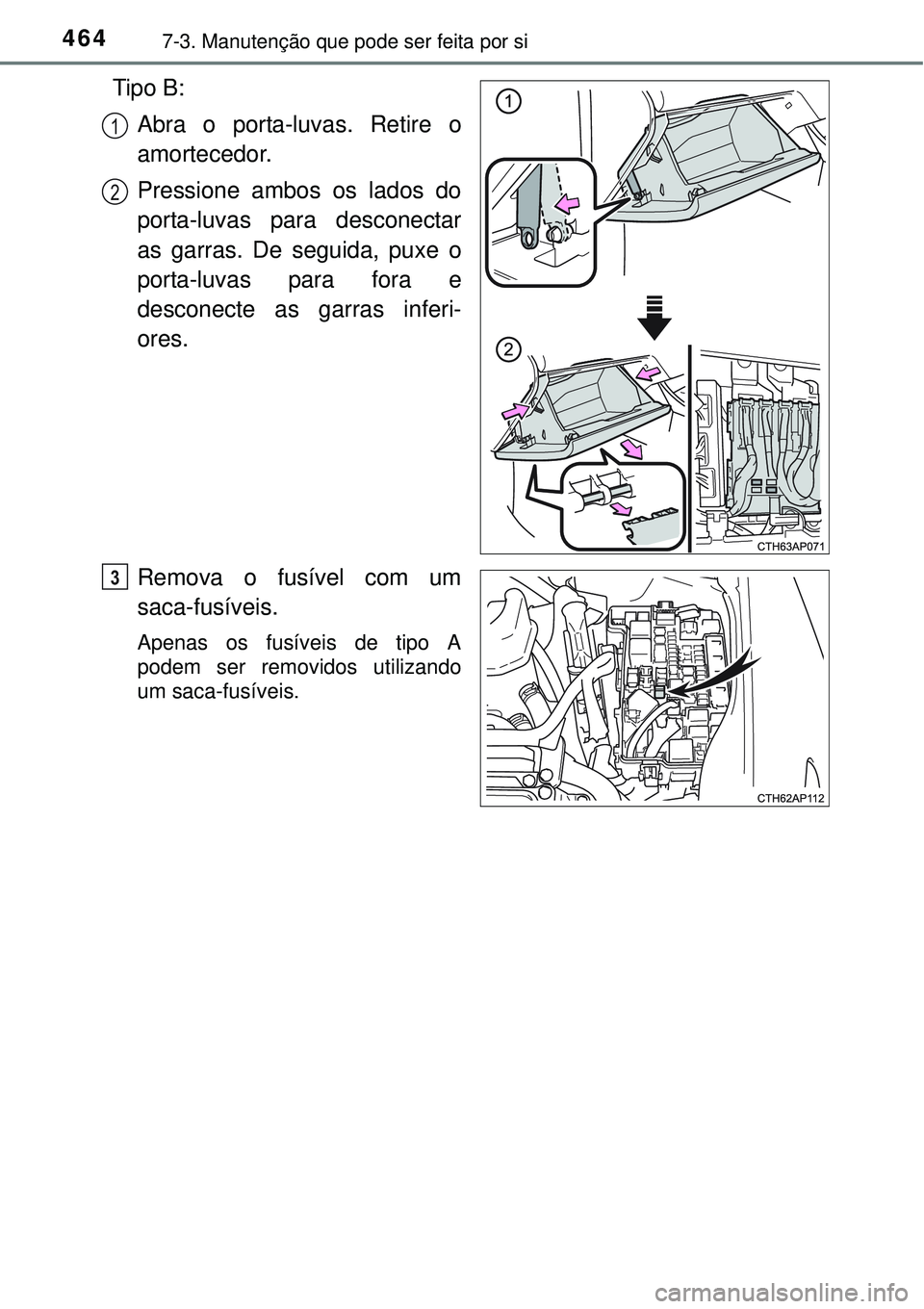

Tipo B:
Abra o porta-luvas. Retire o
amortecedor.
Pressione ambos os lados do
porta-luvas para desconectar
as garras. De seguida, puxe o
porta-luvas para fora e
desconecte as garras inferi-
ores.
Remova o fusível com um
saca-fusíveis.
Apenas os fusíveis de tipo A
podem ser removidos utilizando
um saca-fusíveis.
1
2
3

4657-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

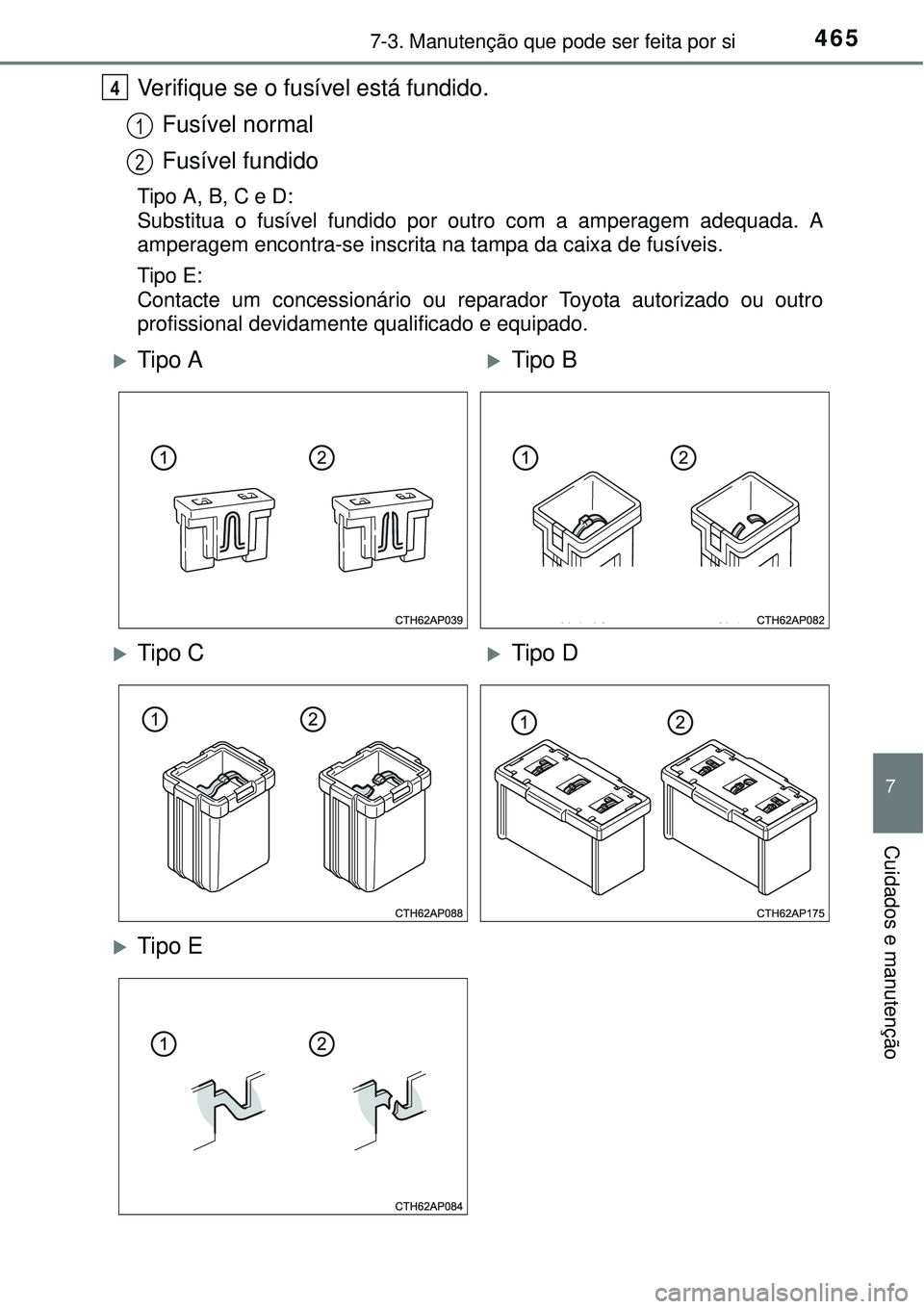

Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Tipo A, B, C e D:
Substitua o fusível fundido por outro com a amperagem adequada. A
amperagem encontra-se inscrita na tampa da caixa de fusíveis.
Tipo E:
Contacte um concessionário ou reparador Toyota autorizado ou outro
profissional devidamente qualificado e equipado.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E

4667-3. Manutenção que pode ser feita por si
nDepois de substituir um fusível
lSe as luzes não acenderem depois da substituição do fusível, pode ser
necessário substituir uma lâmpada. (P. 467)
lSe o fusível substituído voltar a fundir, leve o veículo para ser inspecionado
por um concessionário ou reparador Toyota autorizado ou outro profissional
devidamente qualificado e equipado.
nSe houver uma sobrecarga num circuito
Os fusíveis foram concebidos para fundirem, evitando assim danos na cabla-
gem.
nQuando substituir lâmpadas
A Toyota recomenda a utilização de produtos genuínos Toyota especifica-
mente concebidos para este veículo. Uma vez que determinadas lâmpadas
estão ligadas a circuitos concebidos para evitar uma sobrecarga, peças não
genuínas ou peças não concebidas para este veículo podem ser inutilizáveis.
AV I S O
nPara evitar falhas no sistema e incêndio no veículo
Cumpra com as seguintes medidas de precaução.
O não cumprimento das mesmas pode provocar danos e, eventualmente,
um incêndio ou ferimentos.
lNunca utilize um fusível de amperagem superior à indicada, nem utilize
outro objeto no lugar de um fusível.
lUtilize sempre um fusível genuíno Toyota ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem durante uma insta-
lação temporária.
lNão modifique o fusível nem a caixa de fusíveis.
nCaixa de fusíveis próxima da unidade de controlo de potência
Nunca verifique nem substitua os fusíveis uma vez que existem peças de
alta voltagem e cablagem próximas da caixa de fusíveis.
Se o fizer, pode provocar um choque elétrico, resultando em morte ou feri-
mentos graves.
ATENÇÃO
nAntes de substituir os fusíveis
É importante que a causa da sobrecarga elétrica seja determinada e repa-
rada o mais rapidamente possível num concessionário ou reparador Toyota
autorizado ou noutro profissional igualmente qualificado e equipado.

4677-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

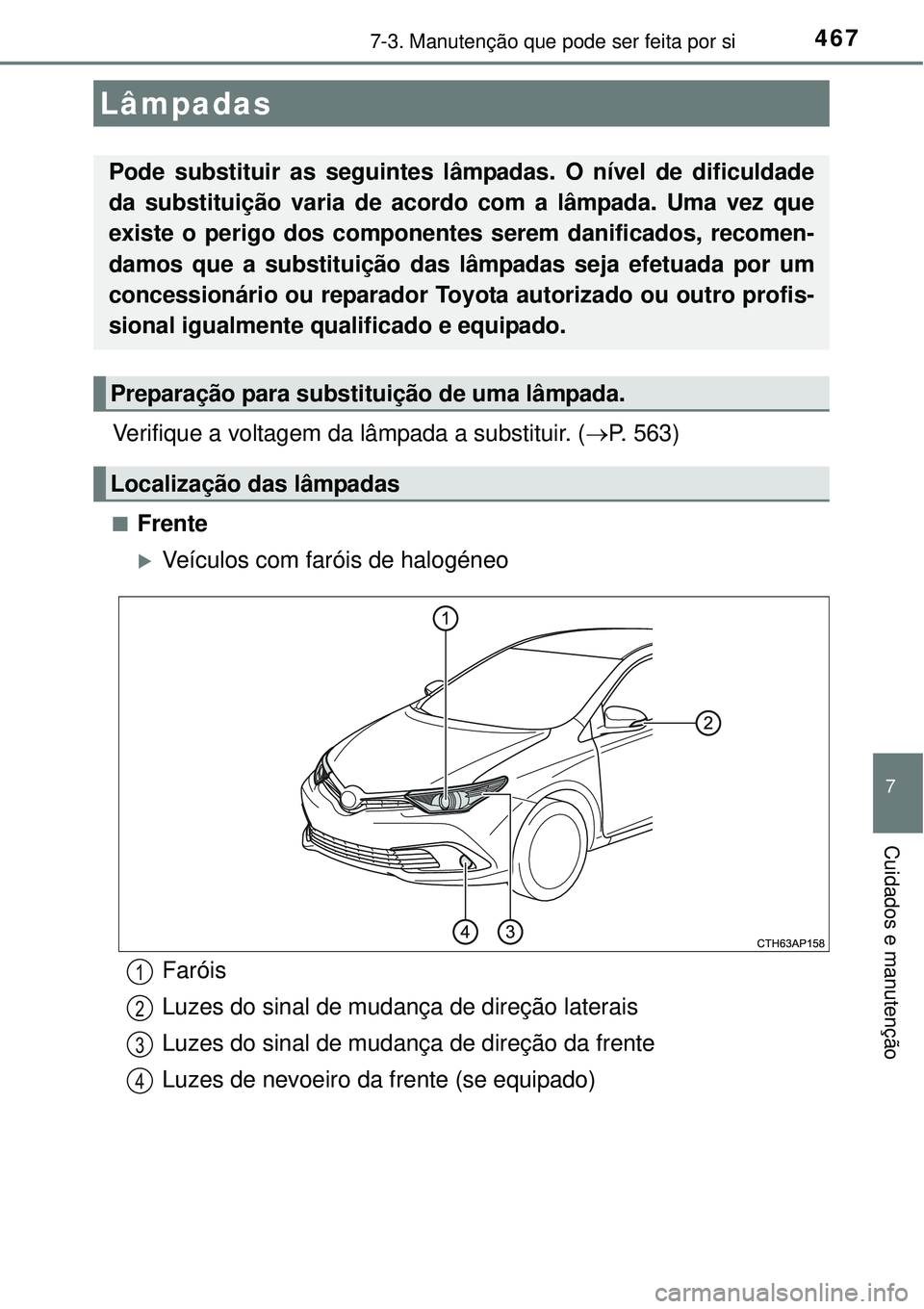

Verifique a voltagem da lâmpada a substituir. (P. 563)
nFrente
Veículos com faróis de halogéneo
Lâmpadas
Pode substituir as seguintes lâmpadas. O nível de dificuldade
da substituição varia de acordo com a lâmpada. Uma vez que
existe o perigo dos componentes serem danificados, recomen-
damos que a substituição das lâmpadas seja efetuada por um
concessionário ou reparador Toyota autorizado ou outro profis-
sional igualmente qualificado e equipado.
Preparação para substituição de uma lâmpada.
Localização das lâmpadas
Faróis
Luzes do sinal de mudança de direção laterais
Luzes do sinal de mudança de direção da frente
Luzes de nevoeiro da frente (se equipado)1
2
3
4

4687-3. Manutenção que pode ser feita por si
Veículos com faróis LED
nTraseira (veículos de volante à esquerda)
Luzes do sinal de mudança de direção laterais
Luzes do sinal de mudança de direção da frente
Luzes de nevoeiro da frente (se equipado)1
2
3
Luz de marcha-atrás
Luzes de stop
Indicadores de mudança de direção traseiros
Luzes da chapa de matrícula1
2
3
4

4697-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

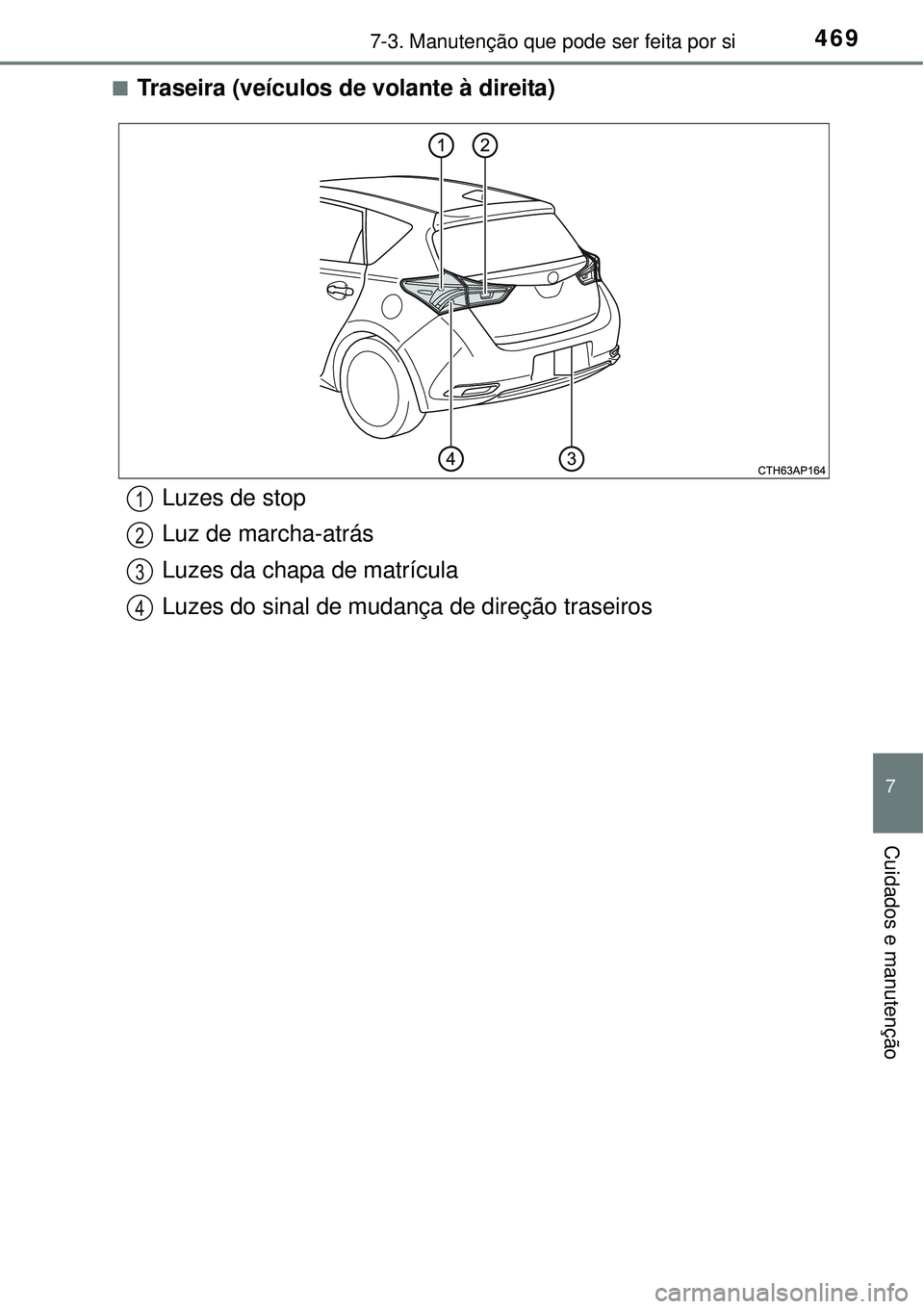

nTraseira (veículos de volante à direita)
Luzes de stop
Luz de marcha-atrás
Luzes da chapa de matrícula
Luzes do sinal de mudança de direção traseiros1
2
3
4

4707-3. Manutenção que pode ser feita por si

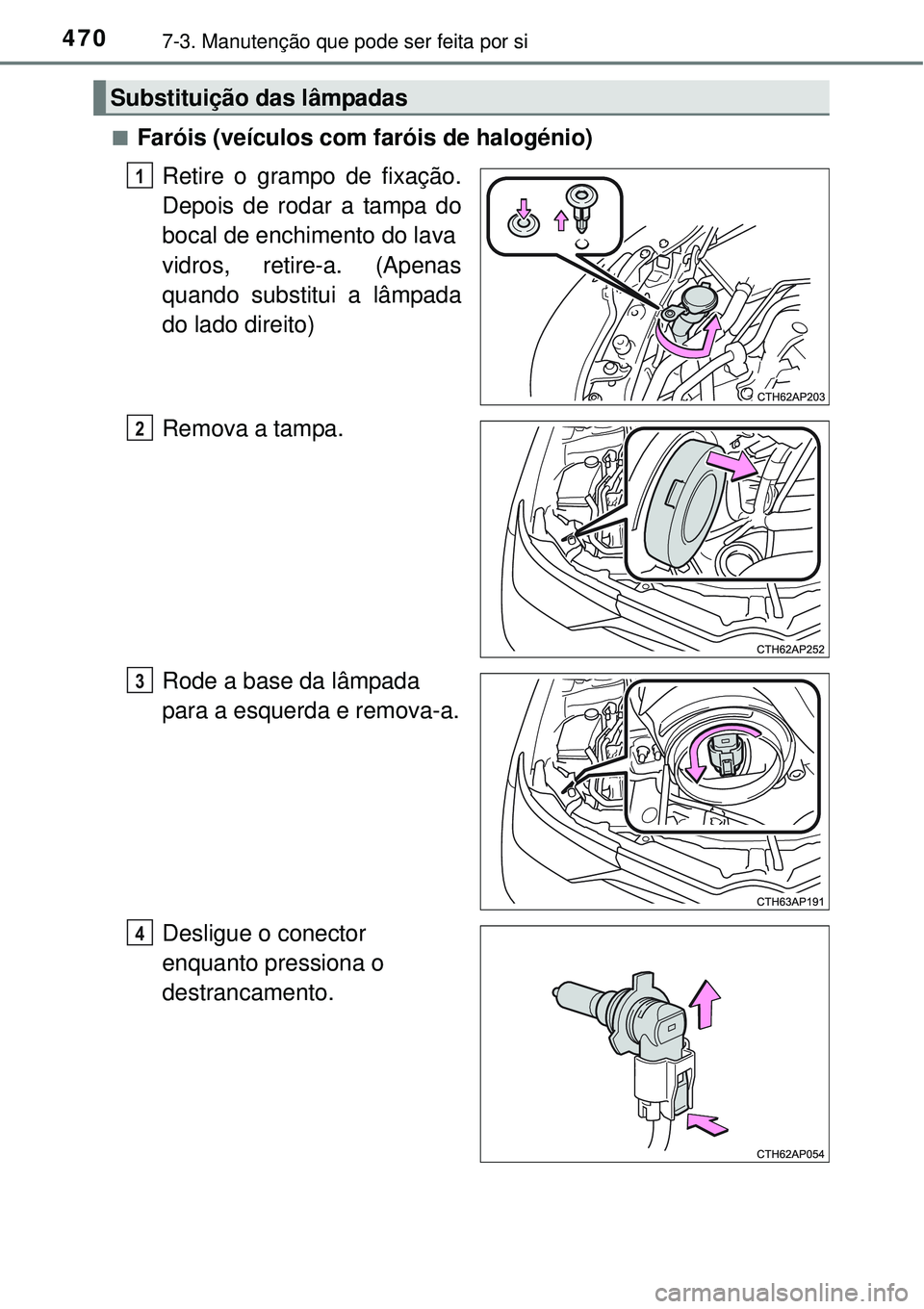

nFaróis (veículos com faróis de halogénio)
Retire o grampo de fixação.
Depois de rodar a tampa do
bocal de enchimento do lava
vidros, retire-a. (Apenas
quando substitui a lâmpada
do lado direito)
Remova a tampa.
Rode a base da lâmpada
para a esquerda e remova-a.
Desligue o conector
enquanto pressiona o
destrancamento.
Substituição das lâmpadas
1
2
3
4
