2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

4896-3. A tárolóhelyek használata
6
Belső felszereltség
Húzza ki a csomagtérfedelet
és akassza be a rögzít őkbe.
A csomagtérfedél eltávolítása
Vegye ki a fedelet a bal és a
jobb oldali rögzítő bő l, és hagy-
ja visszahúzódni.
Nyomja össze a csomagtér-
fedél végét, majd emelje fel.
3
1
2

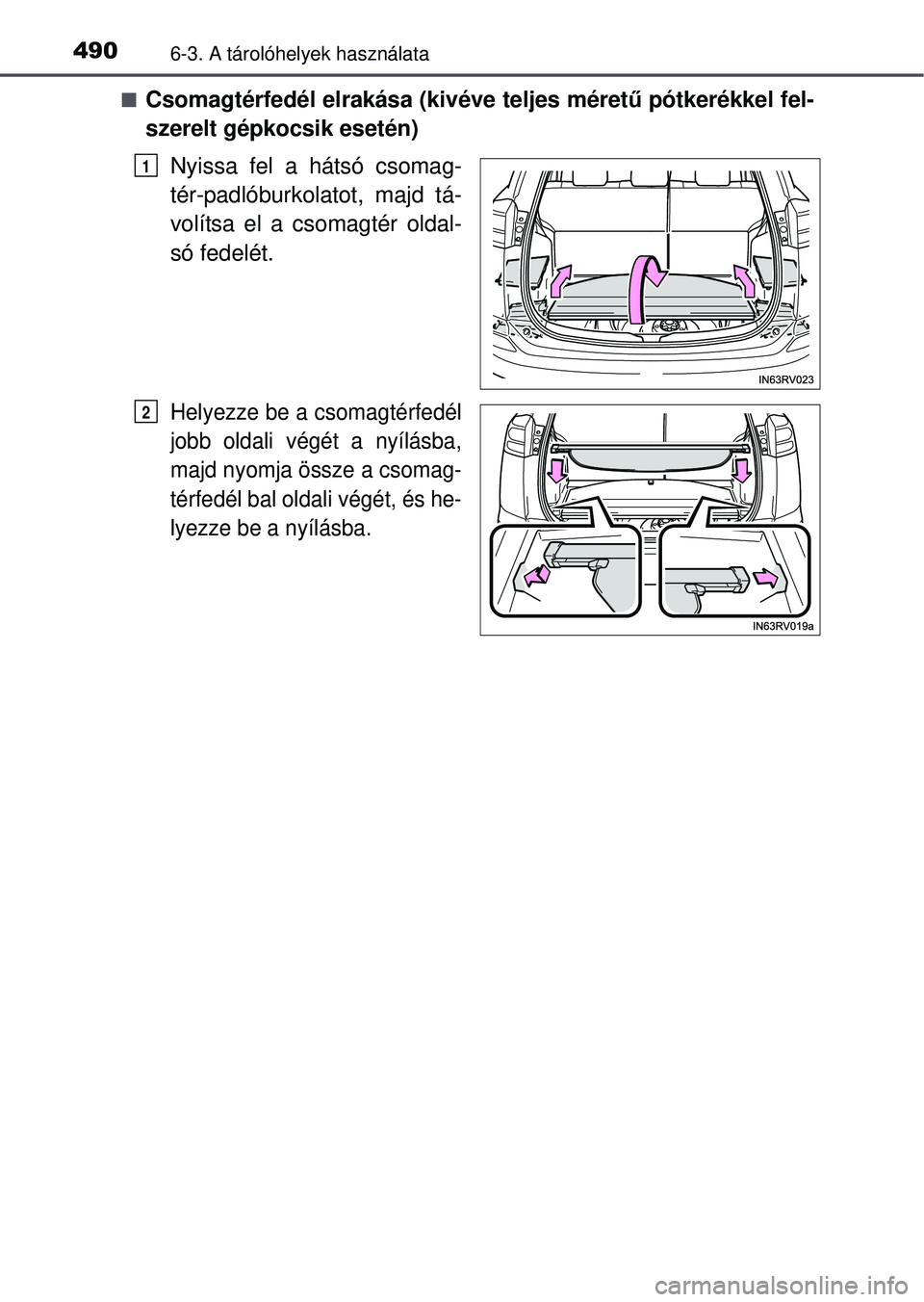

4906-3. A tárolóhelyek használata
Csomagtérfedél elrakása (kivéve teljes méretű pótkerékkel fel-
szerelt gépkocsik esetén)
Nyissa fel a hátsó csomag-
tér-padlóburkolatot, majd tá-
volítsa el a csomagtér oldal-
só fedelét.
Helyezze be a csomagtérfedél
jobb oldali végét a nyílásba,
majd nyomja össze a csomag-
térfedél bal oldali végét, és he-
lyezze be a nyílásba.
1
2

4916-3. A tárolóhelyek használata
6
Belső felszereltség
VIGYÁZAT!
 Ha beszereli/elrakra a csomagfedelet, gy őző djön meg róla, hogy a cso-
magfedél biztonságosan lett beszerelve/elrakva. Ellenkez ő esetben hirte-
len fékezés vagy ütközés esetén súlyos sérülé\
s történhet.
 A súlyos vagy halálos sérülések elkerülése érdek\
ében ne helyezzen sem-
mit a csomagtérfedélre.
 Ne engedje, hogy a gyerekek felmá sszanak a csomagtérfedélre. Ellenke-
ző esetben a csomagtérfedél megsérülhet, ami szerencsétlen \
esetben a
gyermek halálát vagy súlyos sérülését okozhatja.
FIGYELEM
 Ne helyezzen nehéz tárgyakat a csomagtérfedélre.
A fedelet helyes irányban helyezze fel,
a „TOP” (fent) jelzéssel felfelé.

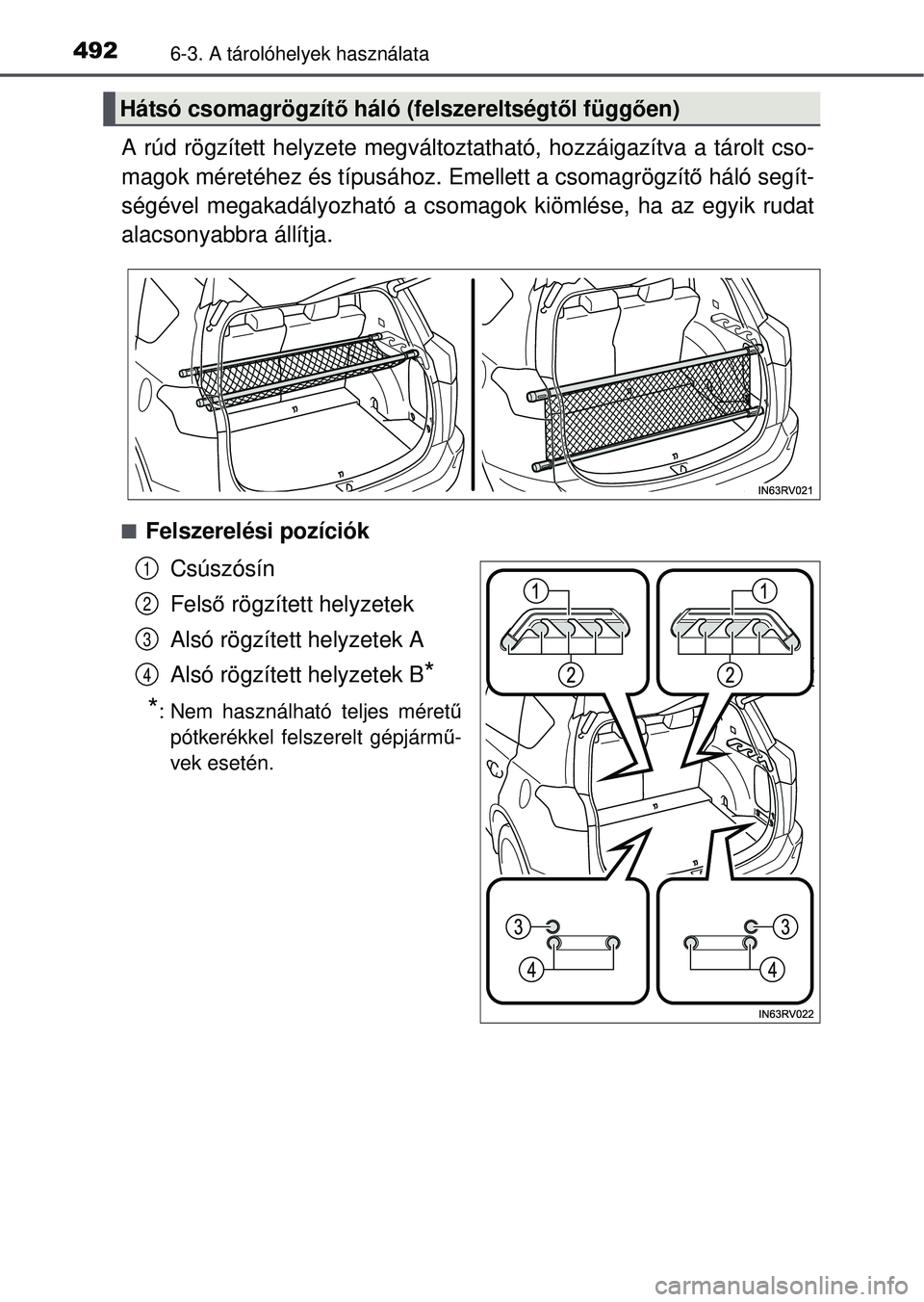

4926-3. A tárolóhelyek használata
A rúd rögzített helyzete megváltoztatható, hozzáigazítva a tárolt cso-
magok méretéhez és típusához. Emellett a csomagrögzít ő háló segít-
ségével megakadályozható a csomago k kiömlése, ha az egyik rudat
alacsonyabbra állítja.
Felszerelési pozíciók
Csúszósín
Felső rögzített helyzetek
Alsó rögzített helyzetek A
Alsó rögzített helyzetek B
*
*
: Nem használható teljes méret ű
pótkerékkel felszerelt gépjárm ű-
vek esetén.
Hátsó csomagrögzít ő háló (felszereltségt ől függ ően)
1
2
3
4

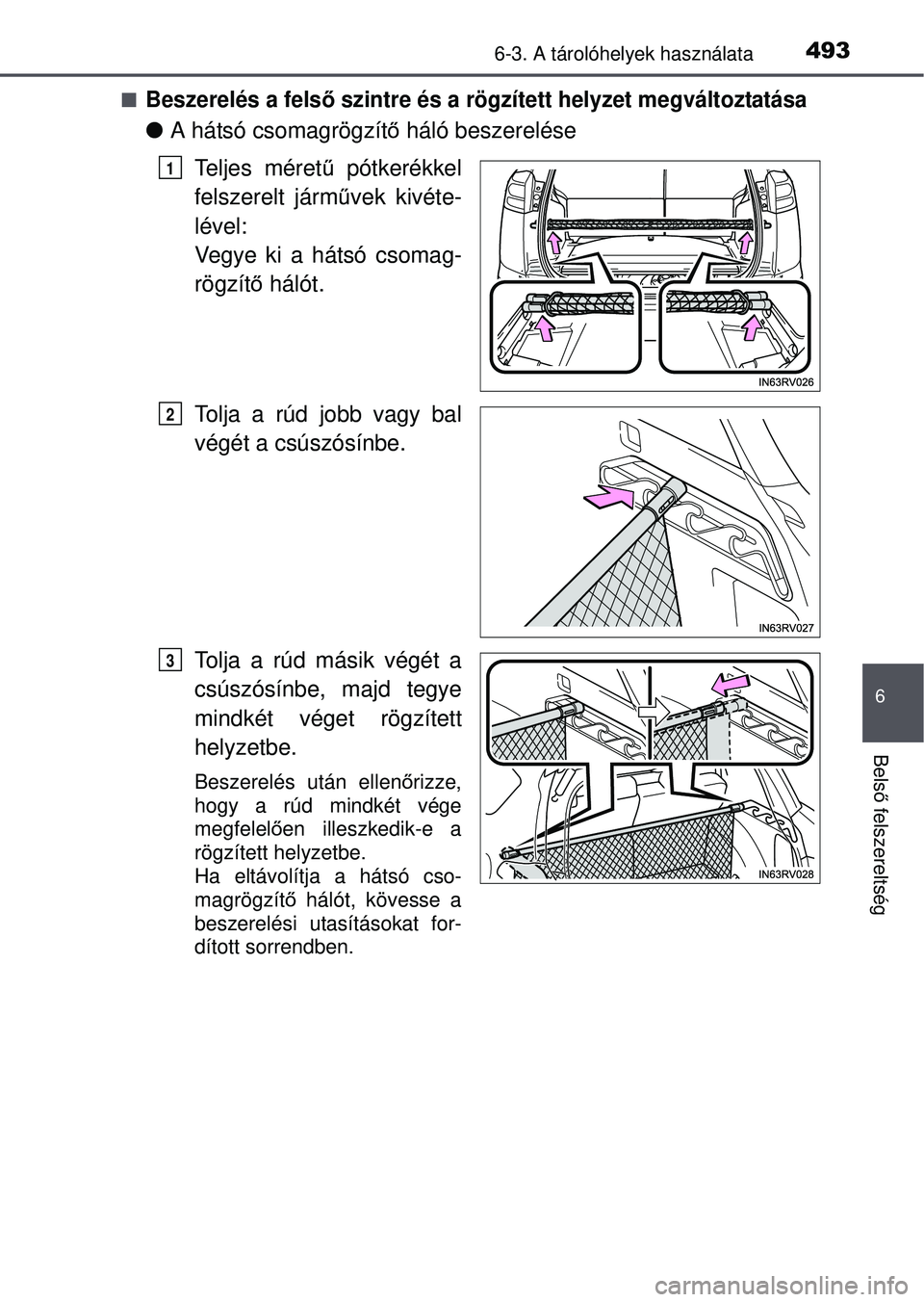

4936-3. A tárolóhelyek használata
6
Belső felszereltség
Beszerelés a fels ő szintre és a rögzített helyzet megváltoztatása
A hátsó csomagrögzít ő háló beszerelése
Teljes méret ű pótkerékkel
felszerelt járm űvek kivéte-
lével:
Vegye ki a hátsó csomag-
rögzít ő hálót.
Tolja a rúd jobb vagy bal
végét a csúszósínbe.
Tolja a rúd másik végét a
csúszósínbe, majd tegye
mindkét véget rögzített
helyzetbe.
Beszerelés után ellen őrizze,
hogy a rúd mindkét vége
megfelel ően illeszkedik-e a
rögzített helyzetbe.
Ha eltávolítja a hátsó cso-
magrögzítő hálót, kövesse a
beszerelési utasításokat for-
dított sorrendben.
1
2
3

4946-3. A tárolóhelyek használata
A rúd rögzített helyzetének megváltoztatása
Emelje meg a rudat, hogy
kihúzhassa a csúszósínb ől.
Csúsztassa a rudat a kí-
vánt rögzített helyzetbe, és
nyomja le.
Úgy helyezze el a rudat, hogy
a bal és jobb vége egyvonal-
ban legyen, és a rúd egyene-
sen álljon.
A helyzet megváltoztatása
után ellen őrizze, hogy a rúd
mindkét vége megfelel ően il-
leszkedik-e a rögzített hely-
zetbe.

Beszerelés az alsó szintre és a rögzített helyzet megváltoztatása
A hátsó csomagrögzít ő háló beszerelése
Teljes méret ű pótkerékkel
felszerelt járm űvek kivéte-
lével:
Vegye ki a hátsó csomag-
rögzít ő hálót.
1
2
1

4956-3. A tárolóhelyek használata
6
Belső felszereltség
Tolja a rúd egyik végét rög-
zített helyzetbe, hogy meg-
rövidítse a rudat.
A rúd másik végét helyezze
a másik oldalon a megfele-
lő , rögzített véggel egyvo-
nalban lev ő rögzített hely-
zetbe, majd engedje el a
rudat.
Beszerelés után ellen őrizze,
hogy a rúd mindkét vége
megfelel ően illeszkedik-e a
rögzített helyzetbe.
Ha eltávolítja a hátsó csomagrögzítő hálót, kövesse a beszerelési
utasításokat fordított sorrendben.
 A rúd rögzített helyzetének megváltoztatása
Tolja a rúd egyik végét rög-
zített helyzetbe, hogy meg-
rövidítse a rudat, majd távo-
lítsa el a hátsó csomagrög-
zítő hálót.
Végezze el a „Hátsó csomagrögzít ő háló beszerelése” cím ű
részben megadott és
lépést. (  494. o.)
2
3
1
2
23

4966-3. A tárolóhelyek használata
Hátsó csomagrögzítő háló elrakása (kivéve teljes méretű pót-
kerékkel felszerelt járm ű esetén)
Nyissa fel a hátsó csomag-
tér-padlóburkolatot, majd tá-
volítsa el a csomagtér oldal-
só fedelét.
Miközben a csomagrögzít ő
háló egyik oldalán mindkét
rúd végét a tárolóterülethez
tolja, hogy megrövidítse a ru-
dat, rögzítse a rudat a tároló-
területhez.
1
2
