6498-2. Teendők szükséghelyzetben
8
Ha baj történik
A problémát a következ ők egyike okozhatja:
 Lehetséges, hogy az akkumulátor egyik vagy mindkett ő érintkez ő-
jének csatlakozókábele lecsúszott.
 Lehetséges, hogy lemerült az akkumulátor. ( 655. o.)
 Lehetséges, hogy meghibásodás lépett fel a kormányzárrendsz\
er-
ben (intelligens nyitási és ind ítórendszerrel felszerelt gépjárm űvek).
Ha a problémát nem tudja orvosolni, vagy nem tudja, hogyan kell a \
javítást
végrehajtani, forduljon hivatalos Toyota márkakereskedéshez, szervizhez
vagy más, megfelelő képesítéssel és felszereléssel rendelkez ő szakem-
berhez.
Ha a motor nem indul, és a motorindító gomb megfelel ően m űködik,
akkor a következ ő lépésekkel ideiglenes megoldásként beindítható a
motor:
Működtesse a rögzít őféket.
Kapcsolja a sebességváltó kart P helyzetbe.
Kapcsolja a motorindító gombot ACCESSORY módba.
Tartsa nyomva a motorindító gombot megközelít őleg 15 másodper-
cig, miközben határozottan lenyomja a fékpedált.
Annak ellenére, hogy a motor a fent i módszerrel beindítható, lehetsé-
ges, hogy a rendszer hibás. Ellen őriztesse a gépjárm űvet hivatalos
Toyota márkakereskedésben, szervizben vagy más, megfelel ő képe-
sítéssel és felszereléssel rendelkez ő szakembernél.
Az indítómotor nem forog, a bels ő világítás és a fényszórók nem
világítanak, vagy a kürt nem szól.
Szükséghelyzeti indítási funkció (intelligens nyitási\
és indító-
rendszerrel felszerelt gépjárm űvek, kivéve a kézi kapcsolású
sebességváltóval felszerelteket)
1
2
3
4

6508-2. Teendők szükséghelyzetben
Ha a sebességváltó kart nem lehet P helyzetbő l más helyzet-
be kapcsolni (kivéve kézi kapc solású sebességváltó esetén)
Működtesse a rögzít őféket.
Intelligens nyitási és indí tórendszer nélküli gépjárm űvek:
Fordítsa a gyújtáskapcsolót „ACC” állásba.
Intelligens nyitási és indítóre ndszerrel felszerelt gépjárművek:
Kapcsolja a motorindító gombot ACCESSORY módba.
Nyomja le a fékpedált.
Nyissa fel a fedelet laposfejű csa-
varhúzóval vagy azzal egyenér-
ték ű szerszámmal.
A fedél sérülésének megelő zése
érdekében fogja kend őbe a csa-
varhúzó hegyét.
Nyomja meg a váltóreteszelés-
kioldógombot.
A gomb lenyomása közben a se-
bességváltó kar helyzetét megvál-
toztathatja.
Ha a sebességváltó kart nem t udja más helyzetbe kapcsolni, mi-
közben lába a fékpedálon van, valószínűleg probléma van a vál-
tóreteszel ő rendszerrel (ez a rendszer akadályozza meg a sebes-
ségváltó kar véletlen m űködtetését). Azonnal ellen őriztesse a
gépjárművet hivatalos Toyota márkakereskedésben, szervizben
vagy más, megfelel ő képesítéssel és felszereléssel rendelkező
szakembernél.
Szükséghelyzetben a következ ő műveletek végrehajtásával
megváltoztathatja az el őválasztó kar helyzetét.
1
2
3
4
5

6518-2. Teendők szükséghelyzetben
8
Ha baj történik
Ha az elektronikus kulcs nem m űködik megfelel ően (intelli-
gens nyitási és indítórendszerrel felszerelt gépjármű vek)
Használja a mechanikus kulcsot
( 120. o.) a következő műveletek
végrehajtásához:
Minden ajtó zárása
Minden ajtózárt nyit
Ha az elektronikus kulcs és a gépjárm ű közötti kommunikáció
megszakad ( 155. o.), vagy az elem lemerülése miatt nem m ű-
ködik az elektronikus kulcs, akkor az intelligens nyitási és in\
dí-
tórendszer és a távirányító nem használható. Ilyenkor az ajtók
nyitása és a motor beindítása a következ ő módon lehetséges.
Az ajtók zárása és nyitása
1
2

6528-2. Teendők szükséghelyzetben
Automata sebességváltó vagy Multidrive esetén
Gondoskodjon róla, hogy a sebességváltó kar P helyzetben leg\
yen,
és nyomja le a fékpedált.
Érintse az elektronikus kulcs
Toyota jelének oldalát a motor-
indító gombhoz.
Az elektronikus kulcs észlelése
esetén hangjelzés hallható, és a
motorindító gomb IGNITION ON
módba kapcsol.
Ha az intelligens nyitási és indító-
rendszert a személyre szabásban
kikapcsolták, a motorindító gomb
ACCESSORY módba kapcsol.
Határozottan nyomja le a fékpedált, és ellen őrizze, hogy a
látható-e a többfunkciós információs kijelz őn.
Nyomja meg a motorindító gombot.
Ha a motor még mindig nem indul be, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakemberrel.
A motor beindítása
1
2
3
4

6538-2. Teendők szükséghelyzetben
8
Ha baj történik

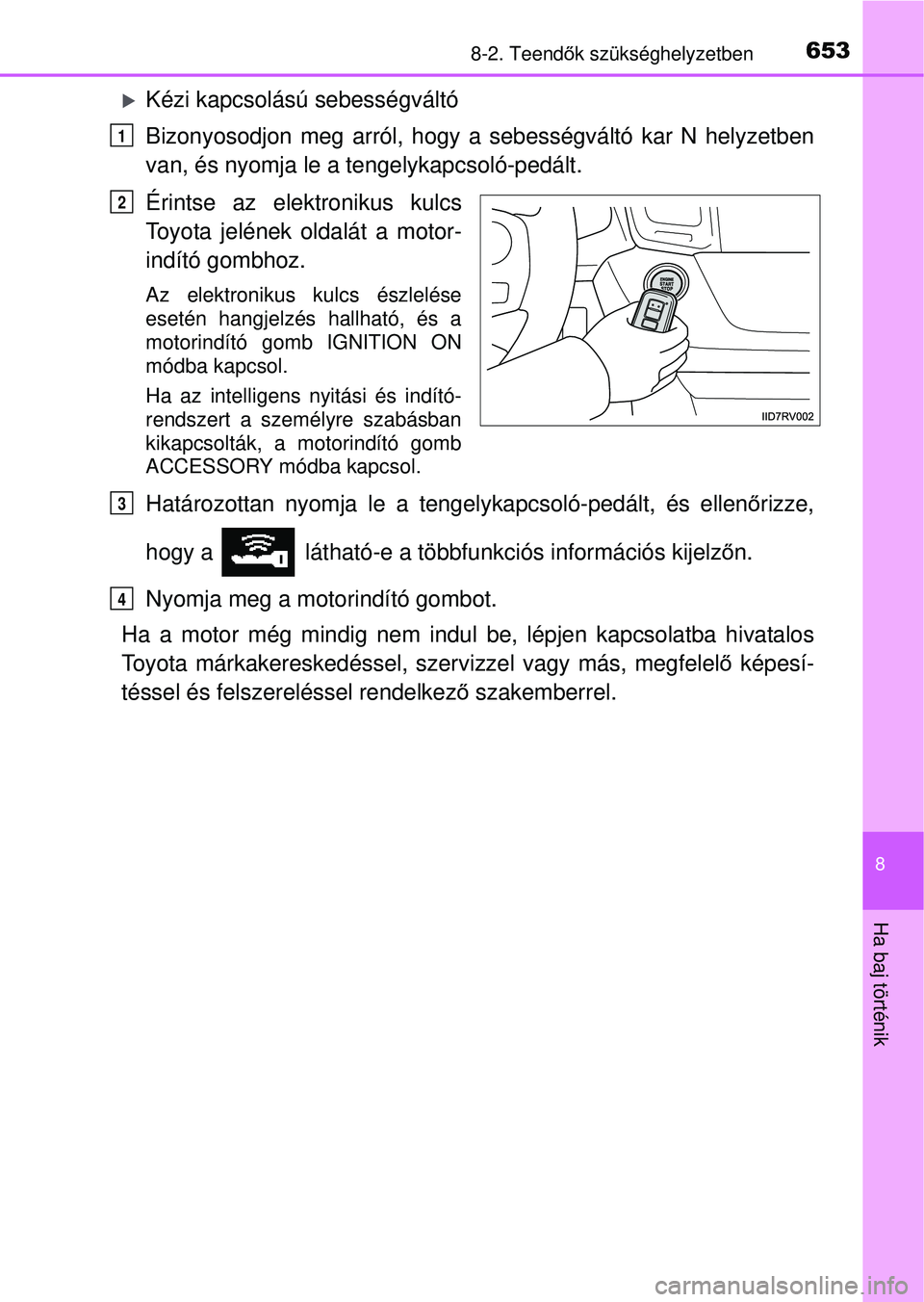

Kézi kapcsolású sebességváltó
Bizonyosodjon meg arról, hogy a sebességváltó kar N helyzetb\
en
van, és nyomja le a tengelykapcsoló-pedált.
Érintse az elektronikus kulcs
Toyota jelének oldalát a motor-
indító gombhoz.
Az elektronikus kulcs észlelése
esetén hangjelzés hallható, és a
motorindító gomb IGNITION ON
módba kapcsol.
Ha az intelligens nyitási és indító-
rendszert a személyre szabásban
kikapcsolták, a motorindító gomb
ACCESSORY módba kapcsol.
Határozottan nyomja le a tengelykapcsoló-pedált, és ellen őrizze,
hogy a látható-e a többfunkciós információs kijelz őn.
Nyomja meg a motorindító gombot.
Ha a motor még mindig nem indul be, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakemberrel.
1
2
3
4

6548-2. Teendők szükséghelyzetben
 Motor leállítása
Automata sebességváltó vagy Multidrive esetén
Kapcsolja a sebességváltó kart P helyzetbe, nyomja meg a motori\
ndító gom-
bot, mint máskor, ha leállítja a motort.
Kézi kapcsolású sebességváltó
Kapcsolja a sebességváltó kart N helyzetbe, nyomja meg a motori\
ndító gom-
bot, mint máskor, ha leállítja a motort.
 A kulcs elemének cseréje
Mivel ez az eljárás csak ideiglenes intézkedésnek tekinthet ő, javasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cseré\
lje ki. ( 560. o.)
 Riasztás (felszereltségt ől függően)
Az ajtók mechanikus kulccsal történ ő lezárása esetén a riasztórendszer nem
élesedik.
Ha a riasztórendszer élesítve van, akkor el őfordulhat, hogy az ajtózár mecha-
nikus kulcs használatával történ ő nyitása m űködésbe hozza a riasztót.
 Váltás a motorindító gomb módjai között
Automata sebességváltó vagy Multidrive esetén
Engedje fel a fékpedált, és nyomja meg a motorindító gomb\
ot a fent leírt .
lépésben. A motor nem indul, és a mód a gomb minden egyes megnyomásá-
ra vált. ( 226. o.)
Kézi kapcsolású sebességváltó
Engedje fel a tengelykapcsoló-pedált, és nyomja meg a motorindí\
tó gombot a
fent leírt . lépésben. A motor nem indul, és a mód a gomb minden egyes
megnyomására vált. ( 226. o.)
 Ha az elektronikus kulcs nem mű ködik megfelelően
 Ellen őrizze, hogy az intelligens nyitási és indítórendszer nem let\
t-e kikap-
csolva a személyre szabásban. Ha ki van kapcsolva, kapcsolja be a \
funkci-
ót. (Személyre szabható funkciók: 704. o.)
 Ellen őrizze, hogy be van-e állítva az akkumulátor- és elemkímé\
l ő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót. ( 154. o.)
3
3

6558-2. Teendők szükséghelyzetben
8
Ha baj történik
Ha a gépjárm ű akkumulátora lemerült
Ha rendelkezésre állnak indító kábelek és egy másik gépjárm ű,
amelyben van 12 V-os akkumulátor, gépjárm űvét a következ ő módon
indíthatja be.
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárm űvek:
Győ ződjön meg róla, hogy az
elektronikus kulcs Önnél van.
Az indítókábelek csatlakoztatása
során helyzettő l függően el őfordul-
hat, hogy bekapcsol a riasztó és az
ajtók lezáródnak.( 93. o.)
Nyissa fel a motorháztet őt. ( 516. o.)
Csatlakoztassa az indítókábeleket a következő eljárás szerint:
Ha a gépjármű akkumulátora lemerült, a motort a következ ő mó-
don indíthatja el.
Segítségül hívhat hivatalos Toyota márkakereskedést, szervizt
vagy más, megfelel ő képesítéssel és felszereléssel rendelkező
szakembert.
1
2
3

6568-2. Teendők szükséghelyzetben

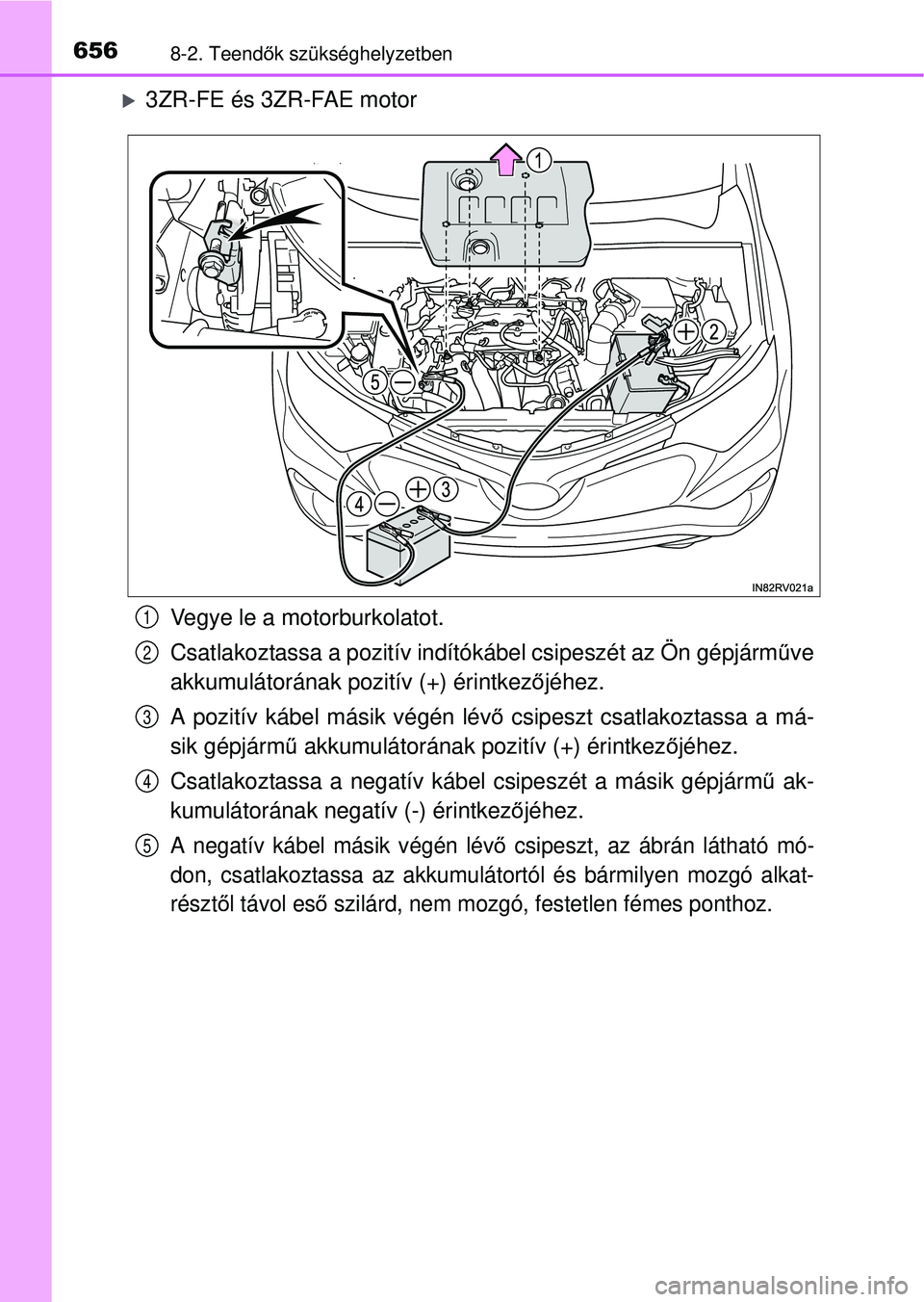

3ZR-FE és 3ZR-FAE motor
Vegye le a motorburkolatot.
Csatlakoztassa a pozitív indítókábel csipeszét az Ön gépjá\
rm űve
akkumulátorának pozitív (+) érintkez őjéhez.
A pozitív kábel másik végén lév ő csipeszt csatlakoztassa a má-
sik gépjárm ű akkumulátorának pozitív (+) érintkez őjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkez őjéhez.
A negatív kábel másik végén lévő csipeszt, az ábrán látható mó-
don, csatlakoztassa az akkumulátortól és bármilyen mozgó alkat-
részt ől távol eső szilárd, nem mozgó, festetlen fémes ponthoz.
1
2
3
4
5
