2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

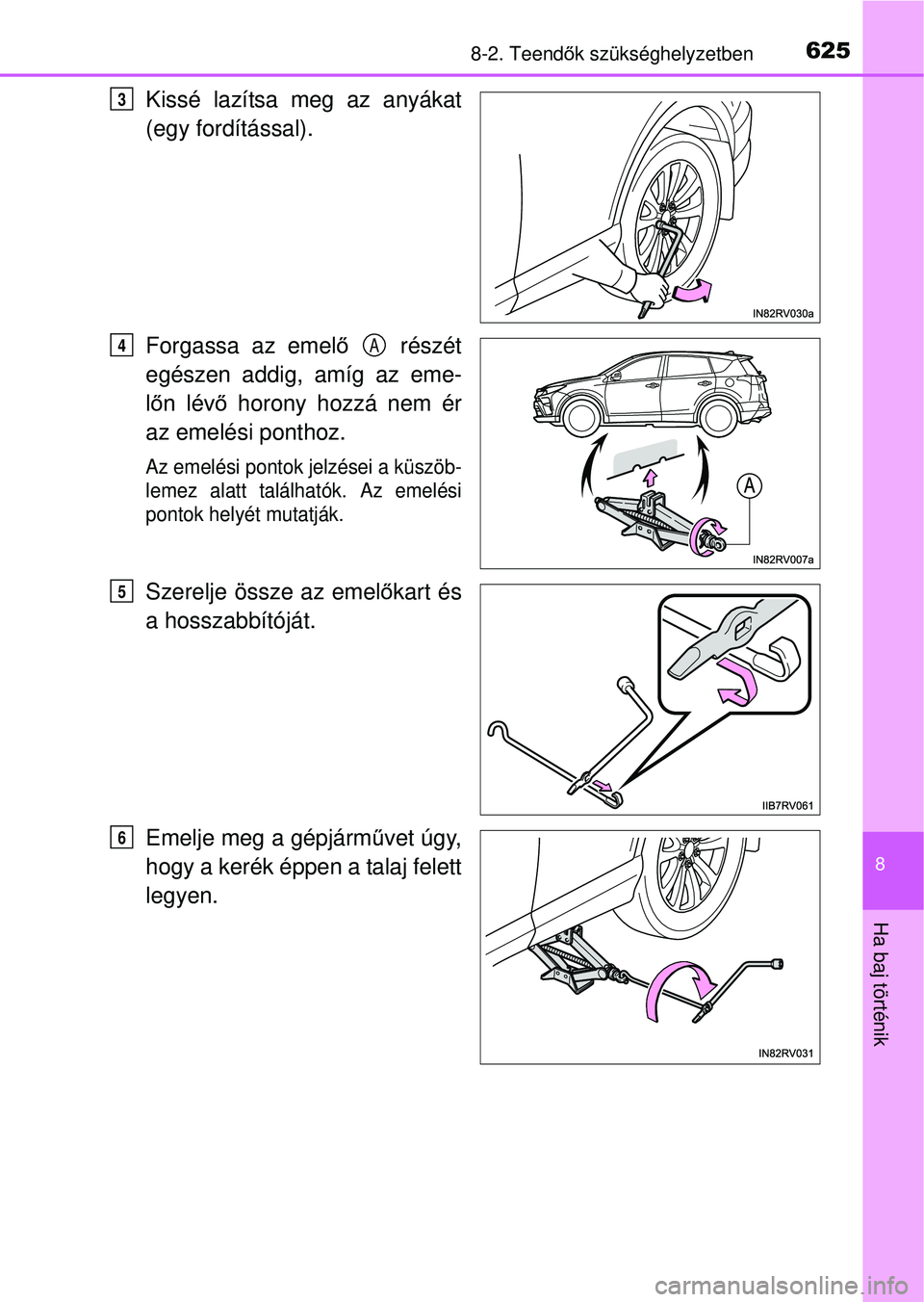

6258-2. Teendők szükséghelyzetben
8
Ha baj történik
Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emel ő részét
egészen addig, amíg az eme-
l ő n lév ő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a küszöb-
lemez alatt találhatók. Az emelési
pontok helyét mutatják.
Szerelje össze az emelő kart és
a hosszabbítóját.
Emelje meg a gépjárm űvet úgy,
hogy a kerék éppen a talaj felett
legyen.
3
4A
5
6

6268-2. Teendők szükséghelyzetben
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
7
VIGYÁZAT!
 Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjárm ű vezetése után.
A gépjárm ű vezetése után a keréktárcsák és a fékek körü\
li tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket k\
ezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cse\
rél, égési sérü-
léseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár- tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarok\
on, az anyák meneteiben vagy a keréktárcsa csavarfurataiban, ellen őriztesse a gép-
járm űvet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be. ( 556. o.)
 Elektromos m űködtetés ű csomagtérajtóval felszerelt gépjárm űvek: Az
olyan esetekben, mint amilyen pl. a kerékcsere, gondoskodjon az elekt\
ro-
mos m űködtetésű csomagtérajtó rendszer kikapcsolásáról ( 144. o.). Ha
ezt elmulasztja, a csomagtérajtó szándéka ellenére m űködésbe léphet az
elektromos m űködtetés ű csomagtérajtó kapcsoló megérintésekor, ami
kezei és ujjai beszorulását és sérülését okozhat\
ja.

6278-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkező felületé-
r ő l távolítsa el a szennyez ődése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a pótkereket, majd azonos erő vel húzza meg a kerék-
anyákat.
Ha acél keréktárcsát acél ke-
réktárcsára cserél, húzza meg
a kerékanyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát acél
keréktárcsára cserél, húzza
meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-
lemez
Kúpos részKeréktárcsa-
lemez
Alátét
Keréktárcsa

6288-2. Teendők szükséghelyzetben
Engedje le a gépjárm űvet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Helyezze vissza a dísztárcsát*.
*: A dísztárcsa/kerékagysapka nem szerelhet ő fel a szükségpótkerékre.
Tegye el a defektes kereket, az emel őt és a szerszámokat.
3
4
5
Teljes dísztárcsával felszerelt
gépjárm űvekKerékagysapkával felszerelt
gépjárm űvek
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
6

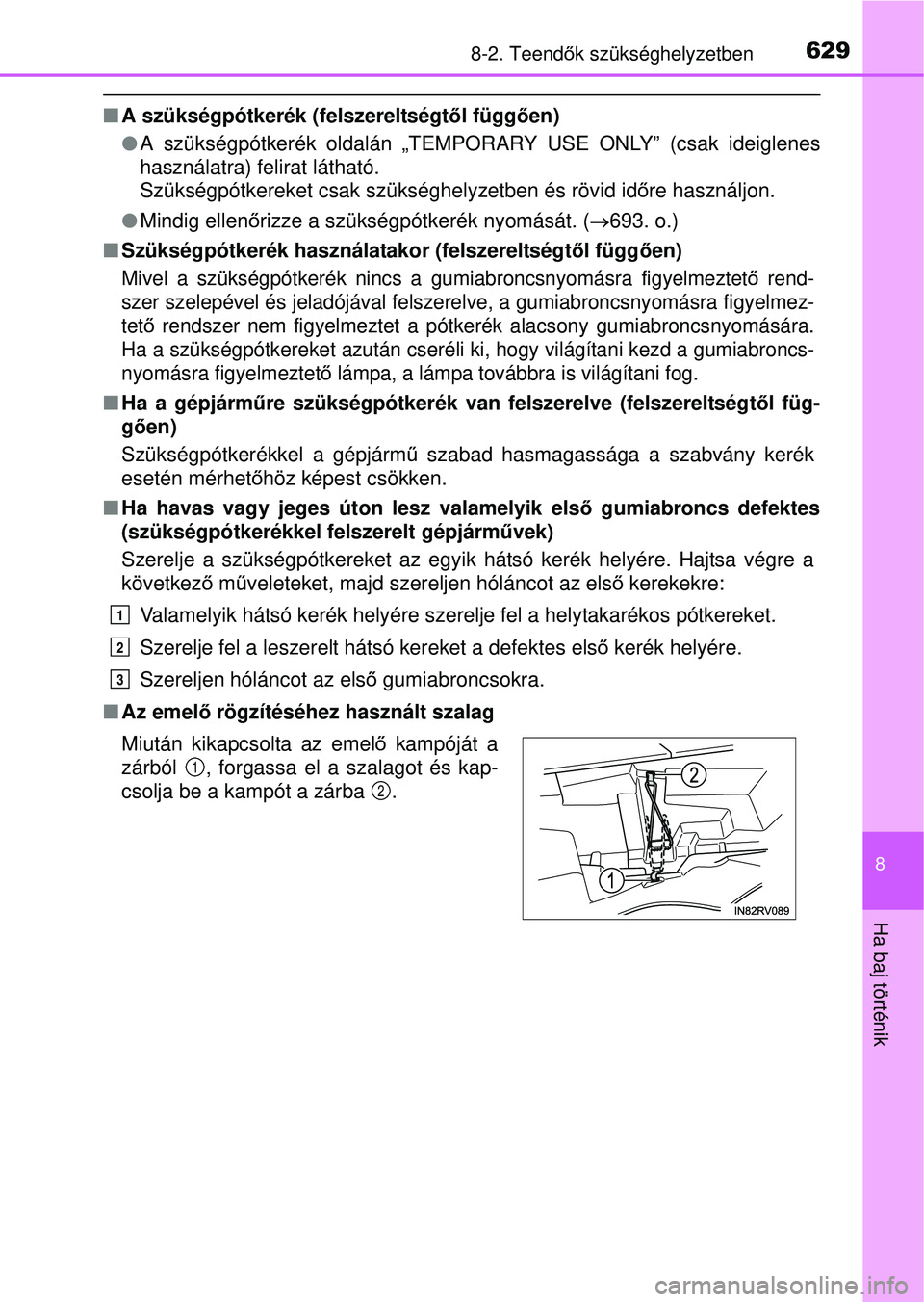

6298-2. Teendők szükséghelyzetben
8
Ha baj történik
 A szükségpótkerék (felszereltségt ől függ ően)
 A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid i\
d őre használjon.
 Mindig ellen őrizze a szükségpótkerék nyomását. ( 693. o.)
 Szükségpótkerék használatakor (felszereltségt ől függ ően)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figyelmeztet ő rend-
szer szelepével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmez-
tet ő rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomá\
sára.
Ha a szükségpótkereket azután cseréli ki, hogy világítani kezd a gumiabroncs-
nyomásra figyelmeztet ő lámpa, a lámpa továbbra is világítani fog.
 Ha a gépjármű re szükségpótkerék van felszerelve (felszereltségt ől füg-
gően)
Szükségpótkerékkel a gépjárm ű szabad hasmagassága a szabvány kerék
esetén mérhető höz képest csökken.
 Ha havas vagy jeges úton lesz valamelyik els ő gumiabroncs defektes
(szükségpótkerékkel felszerelt gépjárm űvek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következ ő m űveleteket, majd szereljen hóláncot az els ő kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes els ő kerék helyére.
Szereljen hóláncot az els ő gumiabroncsokra.
 Az emelő rögzítéséhez használt szalag
Miután kikapcsolta az emel ő kampóját a
zárból , forgassa el a szalagot és kap-
csolja be a kampót a zárba .
1
2
3
1
2

6308-2. Teendők szükséghelyzetben
 Az emelő tanúsítványa

6318-2. Teendők szükséghelyzetben
8
Ha baj történik
VIGYÁZAT!
 Szükségpótkerék használatakor (felszereltségt ől függően)
 Ne feledje, hogy a rendelkezésre álló szükségpótkereke\
t kifejezetten az
Ön gépjármű véhez tervezték. A szükségpótkereket ne használja semm\
i-
lyen más gépjárm űhöz.
 Egyidej űleg ne használjon egynél több szükségpótkereket.
 Minél el őbb cserélje ki a szükségpótkereket szabvány kerékre.
 Kerülje a hirtelen gyorsítást, a kapkodó kormányzást, \
a hirtelen fékezést
és sebességfokozat-váltást, amely hirtelen motorfékezé\
st vált ki.
 Ha a gépjárm űre szükségpótkerék van felszerelve (felszereltségt ől füg-
gő en)
El őfordulhat, hogy a gépjárm űsebesség érzékelése nem pontos, és a kö-
vetkez ő rendszerek nem helyesen m űködnek:
Nemcsak azzal a következménnyel jár, hogy a következ ő rendszer nem
használható teljes mértékben, de hátrányosan befolyá\
solhatja a hajtáslánc
részegységeinek m űködését is:
• AWD (összkerékmeghajtás) dinamikus nyomatékelosztás-szabályozó rendszer
(összkerékmeghajtású modellek)
 Sebességhatár szükségpótkerék használatakor (felszereltségt ől füg-
gő en)
Ha gépjárm űvére szükségpótkerék van felszerelve, ne vezessen 80 km/h\
-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figy\
elmeztetés be
nem tartása halált vagy súlyos sérülést okozó balesethez\
vezethet.
 A szerszámok és az emelő használata után
Indulás el őtt az ütközés vagy hirtelen fékezés közben okozott bal\
eset és sé-
rülés elkerülése érdekében gondoskodjon arról, hogy\
a szerszámok és az
emel ő a helyükön és megfelel ően rögzítve legyenek.
• ABS és fékasszisztens
• VSC/Utánfutó Kilengés Szabályozó-
rendszer
•TRC
• Tempomat (felszereltségt ől függ ően)
• Radarvezérlés ű, adaptív tempomat
(felszereltségt ől függ ően)
• EPS
• LDA (sávelhagyásra figyelmeztet ő
rendszer kormányvezérléssel) (fel-
szereltségt ől függ ően)
• PCS (ütközés el őtti biztonsági rend-
szer) (felszereltségt ől függ ően) • Lejtmenetvezérl
ő rendszer
(felszereltségt ől függ ően)
• Tolatókamera-rendszer (felszereltségt ől függ ően)
• Toyota parkolássegít ő rendszer
(felszereltségt ől függ ően)
• Toyota parkolássegít ő érzékel őrend-
szer (felszereltségt ől függ ően)
• Panoráma nézet képerny ő
(felszereltségt ől függ ően)
• Navigációs rendszer (felszereltség-
tő l függ ően)

6328-2. Teendők szükséghelyzetben
FIGYELEM
 Ha szükségpótkerék van felszerelve gépjárm űvére, buckás úton óvato-
san vezessen. (felszereltségtő l függően)
Szükségpótkerékkel a gépjárm ű szabad hasmagassága a szabvány kerék
esetén mérhet őhöz képest csökken. Egyenetlen útfelületen vezessen körül-
tekintő en.
 Vezetés hólánccal és szükségpótkerékkel (felszer\
eltségtő l függően)
Ne szereljen hóláncot a szükségpótkerékre.
A hólánc megsértheti a karosszériát, és negatívan befolyásolhatja a gépjár-
m ű teljesítményét.
 Gumiabroncsok cseréje esetén (gumiabroncsnyomásra figyelmeztet\
ő
rendszerrel felszerelt gépjárművek)
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figy\
elmeztet ő
rendszer szelepének és jeladójának felszerelésekor vagy eltávolításakor
forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megfelel ő képesítéssel és felszereléssel rendelkező szakemberhez, mivel a
gumiabroncsnyomásra figyelmeztet ő rendszer szelepének és jeladójának
nem megfelel ő kezelése károsodást okozhat.
