2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

6899-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai
A gyári feltöltésnél Toyota gépjárm űvébe eredeti Toyota differenciálm ű-olajat
(„Toyota Genuine Differential Gear Oil”) töltöttek.
A fenti mű szaki specifikációk teljesítése érdekében csak a Toyota által jóvá-
hagyott, eredeti Toyota differenciálm ű-olajat („Toyota Genuine Differential
Gear Oil”) vagy azzal egyenérték ű olajat használjon. Kérjük, hogy a további
részletekkel kapcsolatban forduljon hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberhez.

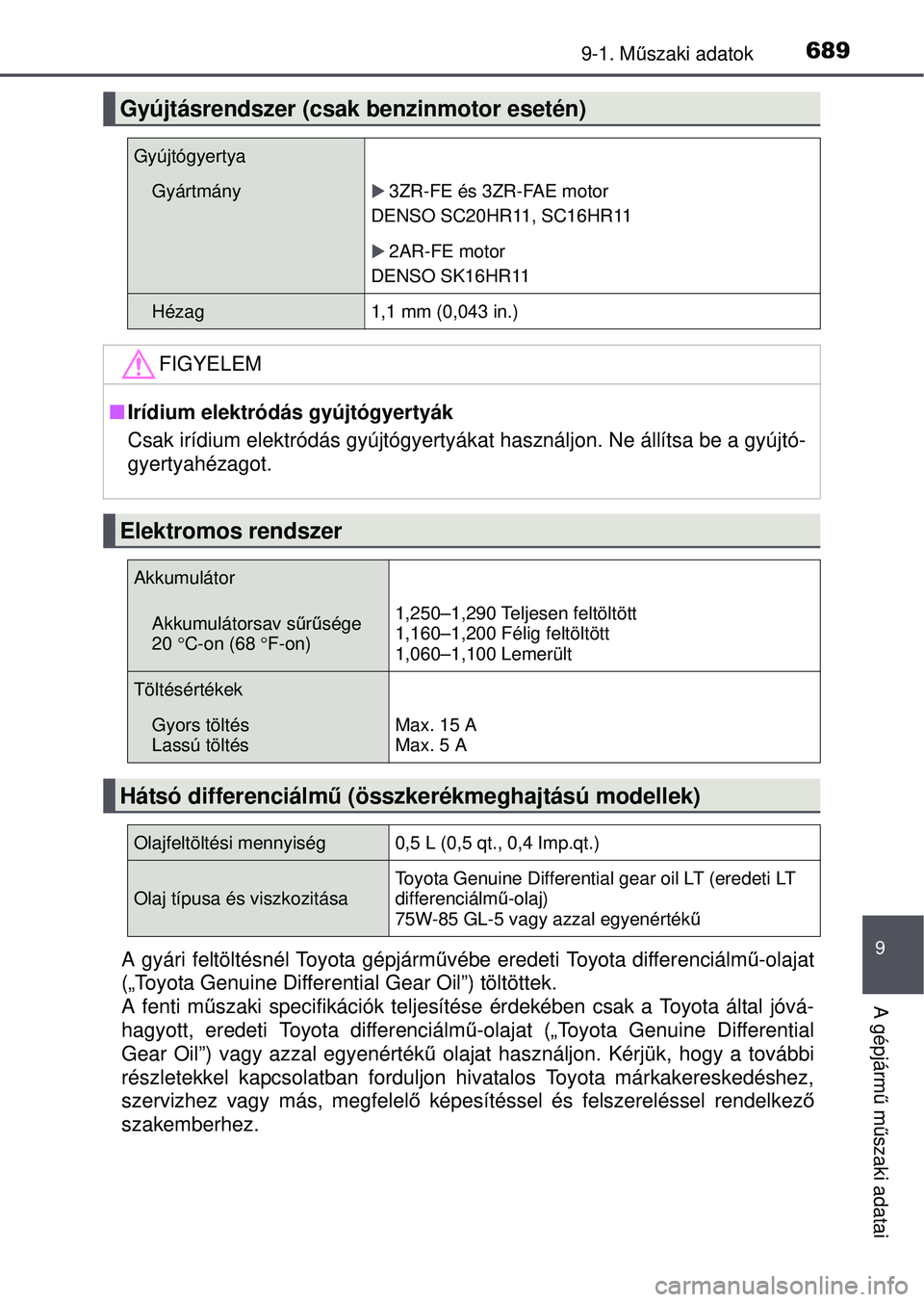

Gyújtásrendszer (csak benzinmotor esetén)
Gyújtógyertya
Gyártmány3ZR-FE és 3ZR-FAE motor
DENSO SC20HR11, SC16HR11
2AR-FE motor
DENSO SK16HR11
Hézag1,1 mm (0,043 in.)
FIGYELEM
 Irídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógyertyákat használjon\
. Ne állítsa be a gyújtó-
gyertyahézagot.
Elektromos rendszer
Akkumulátor
Akkumulátorsav s űrű sége
20 C-on (68 F-on)1,250–1,290 Teljesen feltöltött
1,160–1,200 Félig feltöltött
1,060–1,100 Lemerült
Töltésértékek
Gyors töltés
Lassú töltésMax. 15 A
Max. 5 A
Hátsó differenciálm ű (összkerékmeghajtású modellek)
Olajfeltöltési mennyiség0,5 L (0,5 qt., 0,4 Imp.qt.)
Olaj típusa és viszkozitásaToyota Genuine Differential gear oil LT (eredeti LT
differenciálm ű-olaj)
75W-85 GL-5 vagy azzal egyenérték ű

6909-1. Műszaki adatok
*: A feltöltési mennyiség tájékoztató adat.
Ha cserére van szükség, keressen fel hivatalos Toyota márkakereskedést,
szervizt vagy más, megfelel ő képesítéssel és felszereléssel rendelkező
szakembert.
*1: A feltöltési mennyiség tájékoztató adat. Ha cserére van szükség, keressen fel hivatalos Toyota márkakereskedést,
szervizt vagy más, megfelel ő képesítéssel és felszereléssel rendelkező
szakembert.
*2: Amennyiben a modellkód*4 utolsó bet űje „X”.
*3: Amennyiben a modellkód*4 utolsó bet űje „W”.
*4: A modellkód a gyártó adattábláján látható. ( 675. o.)
Automata sebességváltó
Folyadék-
feltöltési
mennyiség*
Benzinmotor6,5 L (6,9 qt., 5,7 Imp.qt.)
Dízelmotor6,7 L (7,1 qt., 5,9 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota WS
automata sebességváltó folyadék)
FIGYELEM
Az automata sebességváltó folyadék típusa
Ha nem az eredeti „Toyota Genuine ATF WS” sebességváltóm ű-folyadékot
használja, a fokozatváltások esetében hi bák, vibrációk léphetnek fel, vala-
mint a gépjárm ű automata sebességváltója megsérülhet.
Multidrive
Folyadékfeltöltési
mennyiség*1
3ZR-FE motor*2
8,9 L (9,4 qt., 7,8 Imp.qt.)3ZR-FAE motor*3
7,1 L (7,5 qt., 6,2 Imp.qt.)
FolyadéktípusEredeti „Toyota Genuine CVT Fluid FE”
FIGYELEM
 CVT (fokozatmentes váltó) folyadéktípus
Ha más típusú sebességváltó-folyadékot használ, \
mint az eredeti „Toyota
Genuine CVT Fluid FE”, a fokozatváltások esetében hibák, \
vibrációk léphet-
nek fel, és a gépjárm ű sebességváltója károsodhat.

6919-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai
Kézi kapcsolású sebességváltó
Sebesség-
váltó-olaj
feltöltési
mennyiségBenzinmotor2,4 L (2,5 qt., 2,1 Imp.qt.)
Dízelmotor2,1 L (2,2 qt., 1,8 Imp.qt.)
Sebességváltó-olaj típusa
Az alábbiak egyikét használja:
• „TOYOTA Genuine Manual Transmission
Gear Oil LV” (TOYOTA eredeti kézi kapcso-
lású sebességváltó olaj LV)
• Egyéb sebességváltó-olaj, amely teljesíti az
API GL-4 és SAE 75W specifikációkat
FIGYELEM
Kézi kapcsolású sebességváltó olaj
Kérjük, vegye figyelembe, hogy az alkalmazott sebességváltó\
-olaj sajátos
jellemző i és az üzemi feltételek függvényében, az alapjárat\
hangjában, a
kapcsolási érzésben és/vagy az üzemanyag-fogyasztásban\
eltérések lehet-
nek. A Toyota az optimális teljesítmény elérése érdekében a „TOYOTA Ge-
nuine Manual Transmission Gear Oil LV” eredeti Toyota LV kézi kapcsolású
sebességváltó olaj használatát javasolja.
Tengelykapcsoló
Tengelykapcsoló-pedál
holtjátéka5–15 mm (0,2–0,6 in.)
FolyadéktípusSAE J1703 vagy FMVSS No. 116 DOT 3
SAE J1704 vagy FMVSS No. 116 DOT 4

6929-1. Műszaki adatok
A gyári feltöltésnél Toyota gépjárm űvébe eredeti Toyota differenciálm ű-olajat
(„Toyota Genuine Differential Gear Oil”) töltöttek.
A fenti mű szaki specifikációk teljesítése érdekében csak a Toyota által jóvá-
hagyott, eredeti Toyota differenciálm ű-olajat („Toyota Genuine Differential
Gear Oil”) vagy azzal egyenérték ű olajat használjon. Kérjük, hogy a további
részletekkel kapcsolatban forduljon hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberhez.
*1: Minimális pedálmagasság, a pedált 490 N (50 kgf, 110 lbf) er ővel nyomva,
járó motor mellett
*2: Rögzítő fékkar útja, ha 200 N (20 kgf, 45 lbf) erő vel húzza felfelé
Osztómű (összkerékmeghajtású modellek)
Olajfeltöltési mennyiség0,45 L (0,48 qt., 0,40 Imp.qt.)
Olaj típusa és viszkozitásaToyota Genuine Differential gear oil LT (eredeti LT dif-
ferenciálm ű-olaj)
75W-85 GL-5 vagy azzal egyenértékű
Fékek
Pedálmagasság*1
Balkormányos
gépjárművekMin. 94 mm (3,70 in.)
Jobbkormá-
nyos gépjár-
m űvekMin. 87 mm (3,43 in.)
Pedál holtjátéka1–6 mm (0,04–0,24 in.)
Rögzít őfékkar útja*26–8 kattanás
FolyadéktípusSAE J1703 vagy FMVSS No. 116 DOT 3
SAE J1704 vagy FMVSS No. 116 DOT 4
Kormányzás
Holtjáték30 mm-nél (1,2 in.) kisebb

6939-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai
„A” és „B” típus
*: A gumiabroncs-nyomás országonként eltér ő, kérjük, tekintse meg a gumi-
abroncs-nyomásra vonatkozó információs táblázatot.( 553. o.)
„C” típus
„D” típus
Gumiabroncsok és keréktárcsák
Gumiabroncsméret225/65R17 102H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
„A” típus*:
Elöl: 220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
Hátul: 220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
„B” típus
*:
Elöl: 240 kPa (2,4 kgf/cm2 vagy bar, 35 psi)
Hátul: 240 kPa (2,4 kgf/cm2 vagy bar, 35 psi)
Keréktárcsaméret17  6 1/2J (acél keréktárcsa),
17  7J (alumínium keréktárcsa)
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret235/55R18 100H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)Elöl: 220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
Hátul: 220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
Keréktárcsaméret18  7 1/2J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret225/60R18 100H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)Elöl: 210 kPa (2,1 kgf/cm2 vagy bar, 30 psi)
Hátul: 210 kPa (2,1 kgf/cm2 vagy bar, 30 psi)
Keréktárcsaméret18  7 1/2J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

6949-1. Műszaki adatok
Szükségpótkerék (felszereltségt ől függ ően)
 Utánfutó vontatásakor
Adjon az ajánlott gumiabroncsnyo máshoz 20,0 KPa-t (0,2 kgf/cm2 vagy bar,
3 psi), és ne haladjon 100 km/h- nál (62 mph) nagyobb sebességgel.
GumiabroncsméretT165/80D17 104M
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret17  4T
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

6959-1. Műszaki adatok
9
A gépjárm ű m űszaki adatai

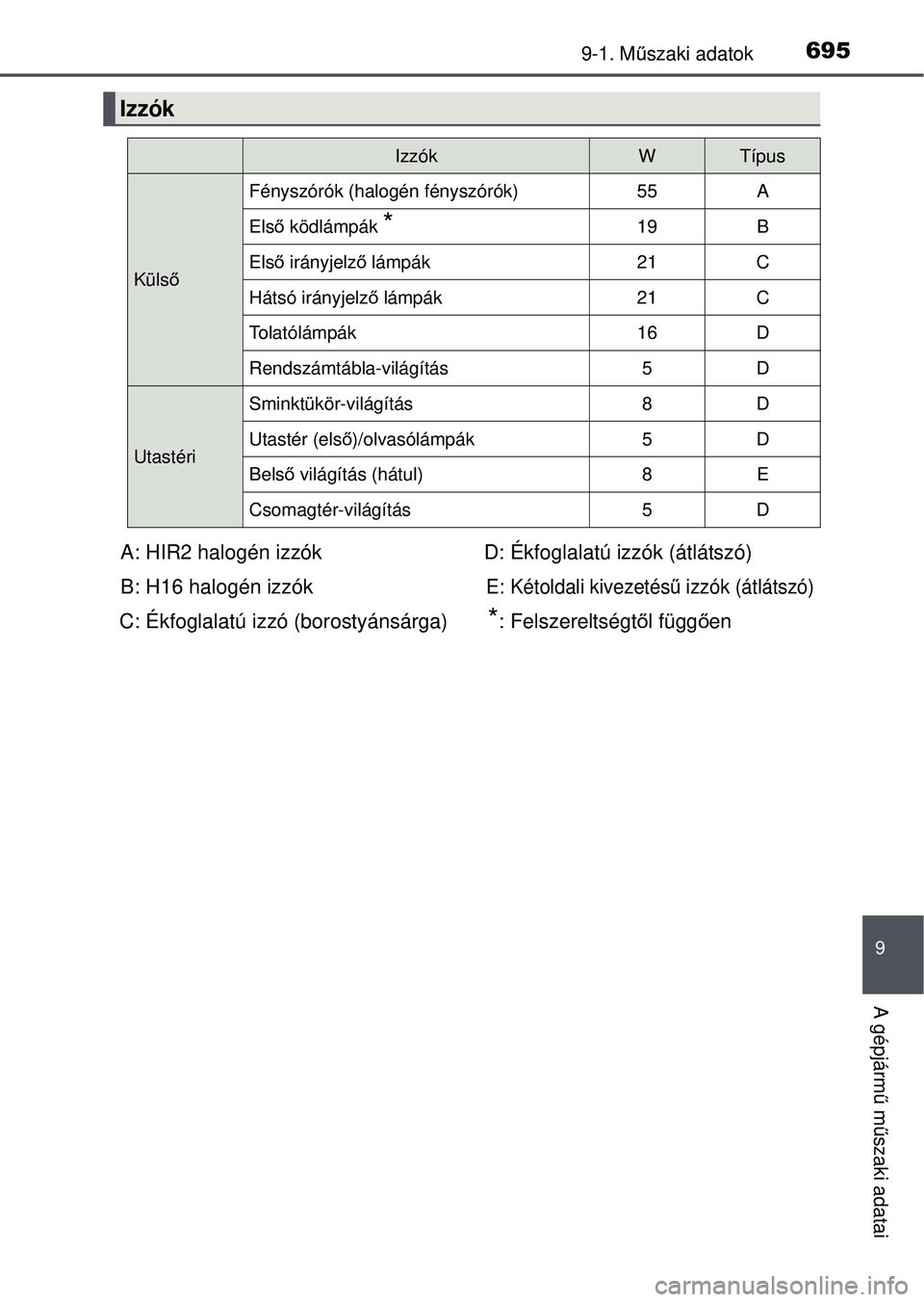

Izzók
IzzókWTípus
Küls ő
Fényszórók (halogén fényszórók)55A
Első ködlámpák *19B
Els ő irányjelz ő lámpák21C
Hátsó irányjelző lámpák21C
Tolatólámpák16D
Rendszámtábla-világítás5D
Utastéri
Sminktükör-világítás8D
Utastér (első)/olvasólámpák5D
Bels ő világítás (hátul)8E
Csomagtér-világítás5D
A: HIR2 halogén izzók
B: H16 halogén izzók
C: Ékfoglalatú izzó (borostyánsárga) D: Ékfoglalatú izzók (átlátszó)
E: Kétoldali kivezetés
ű izzók (átlátszó)
*: Felszereltségt ől függ ően

6969-1. Műszaki adatok

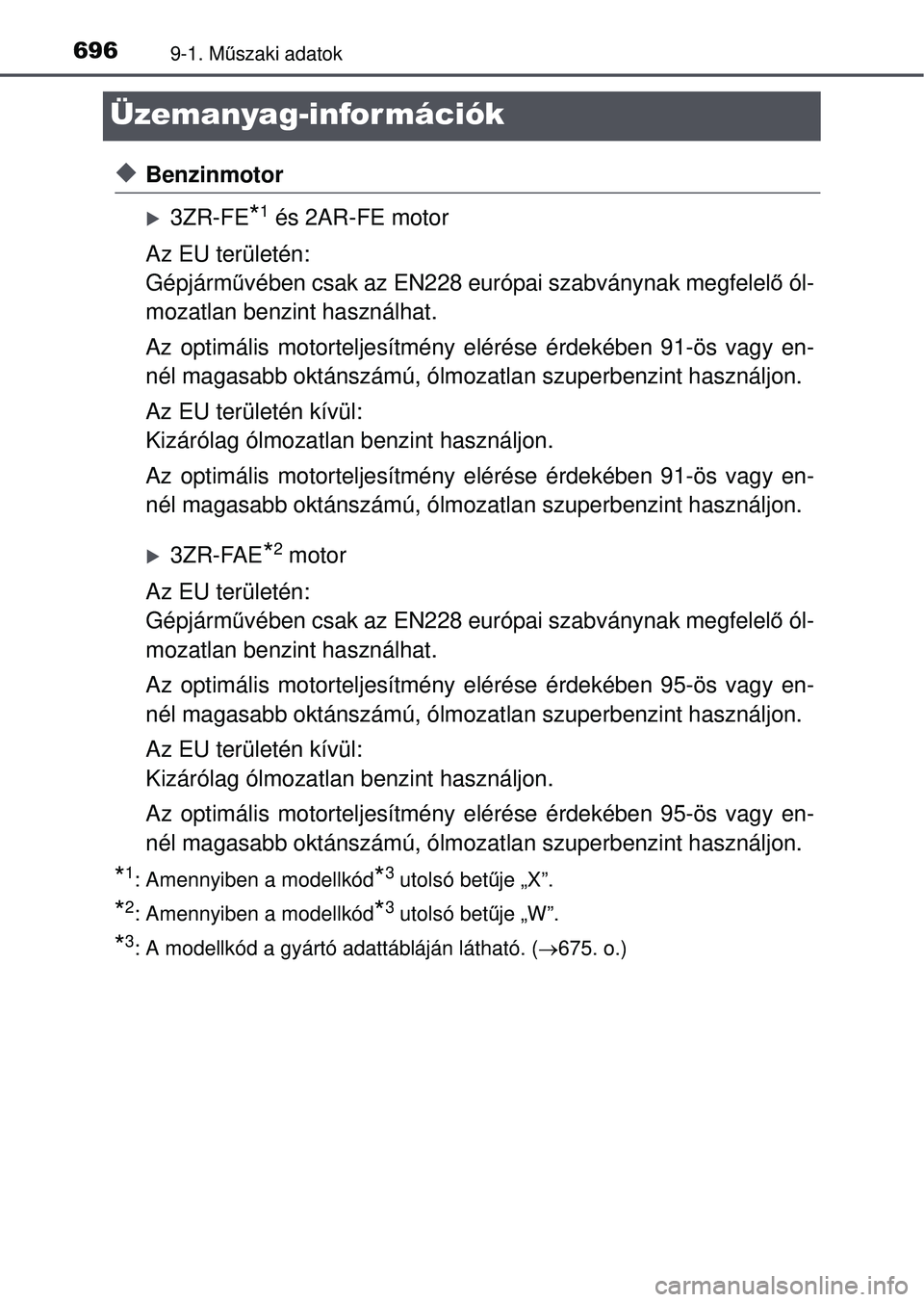

Üzemanyag-információk
Benzinmotor
3ZR-FE*1 és 2AR-FE motor
Az EU területén:
Gépjárm űvében csak az EN228 európai szabványnak megfelel ő ól-
mozatlan benzint használhat.
Az optimális motorteljesítmény elérése érdekében 91\
-ös vagy en-
nél magasabb oktánszámú, ólmoza tlan szuperbenzint használjon.
Az EU területén kívül:
Kizárólag ólmozatlan benzint használjon.
Az optimális motorteljesítmény elérése érdekében 91\
-ös vagy en-
nél magasabb oktánszámú, ólmoza tlan szuperbenzint használjon.
3ZR-FAE*2 motor
Az EU területén:
Gépjárm űvében csak az EN228 európai szabványnak megfelel ő ól-
mozatlan benzint használhat.
Az optimális motorteljesítmény elérése érdekében 95\
-ös vagy en-
nél magasabb oktánszámú, ólmoza tlan szuperbenzint használjon.
Az EU területén kívül:
Kizárólag ólmozatlan benzint használjon.
Az optimális motorteljesítmény elérése érdekében 95\
-ös vagy en-
nél magasabb oktánszámú, ólmoza tlan szuperbenzint használjon.
*1: Amennyiben a modellkód*3 utolsó betűje „X”.
*2: Amennyiben a modellkód*3 utolsó bet űje „W”.
*3: A modellkód a gyártó adattábláján látható. ( 675. o.)
