2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

5137-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Óvintézkedések saját kivitelezésben
végzett karbantartási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett helyes eljárási módokat.
TételEszközök és kellékek
Az akkumulátor álla-
pota (530. o.)
•Meleg víz• Szódabikarbóna•Ken őzsír
• Hagyományos kulcs (az akkumulátorérintkező -bilincsek
csavarjaihoz)
• Desztillált víz
Motorh űtő folyadék
szintje ( 528. o.)
• Kivéve 2WW motorhoz: „Toyota Super Long Life Coolant”
(rendkívül hosszú élettartamú Toyota) h űtő folyadék vagy
más, hasonlóan jó min őség ű, etilén-glikol alapú, szilikát-,
amin-, nitrit-, borátmentes, ho sszú élettartamú („long-life”),
hibrid szerves sav technológiával készült h űtő folyadék is
használható
A „Toyota Super Long Life Coolant” egy el őre bekevert,
50% h űtő folyadék és 50% desztillált víz tartalmú oldat.
• 2WW motorhoz: „Toyota Genuine Premium Long Life
Coolant 2WW”” (Eredeti prémiu m Toyota hosszú élettarta-
mú 2WW h űtő folyadék) vagy azzal egyenérték ű. A „Toyota
Genuine Premium Long Life Co olant 2WW” (Eredeti prémi-
um Toyota hosszú élettartamú 2WW h űtő folyadék) kon-
centrált terméket mindig keverni kell 50% hű tő folyadék és
50% ionmentes víz arányban.
Más jóváhagyott h űtő folyadékkal kapcsola tos további tájé-
koztatásért forduljon hivata los Toyota márkakereskedés-
hez, szervizhez vagy más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szakemberhez.
• Tölcsér (h űtő folyadék betöltéséhez)
Motorolajszint
( 523. o.)
• Kivéve 2WW motorhoz: „Toyot a Genuine Motor Oil” (ere-
deti Toyota motorolaj) vagy azzal egyenértékű motorolaj
• 2WW motorhoz: „Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 2WW engines” (Eredeti Toyota motorolaj
5W-30 Prémium üzemanyag-takarékosság 2WW motorok-
hoz). Más jóváhagyott motorola jokkal kapcsolatos további
tájékoztatásért forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez va gy más, megfelelő képesítéssel és felsze-
reléssel rendelkez ő szakemberhez.
• Rongy vagy papír törl őkend ő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok
( 563. o.)• Az eredetivel megegyez ő áramer ősségű biztosíték

5147-3. Karbantartás saját kivitelezésben
Izzók (567. o.)
• Az eredetivel megegyez ő áramer ősségű és watt-teljesít-
ményű izzó
• Csillagfej ű csavarhúzó
•Laposfej ű csavarhúzó• Csavarkulcs
H űtő , kondenzátor
és tölt őleveg ő-h űtő
(  529. o.)
Gumiabroncsnyo-
más ( 553. o.)• Gumiabroncsnyomás-
mér ő•Sűrítettleveg ő-forrás
Ablakmosó folyadék
( 534. o.)• Víz vagy fagyálló oldatot ta rtalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosó folyadék betöltéséhez)
TételEszközök és kellékek

5157-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

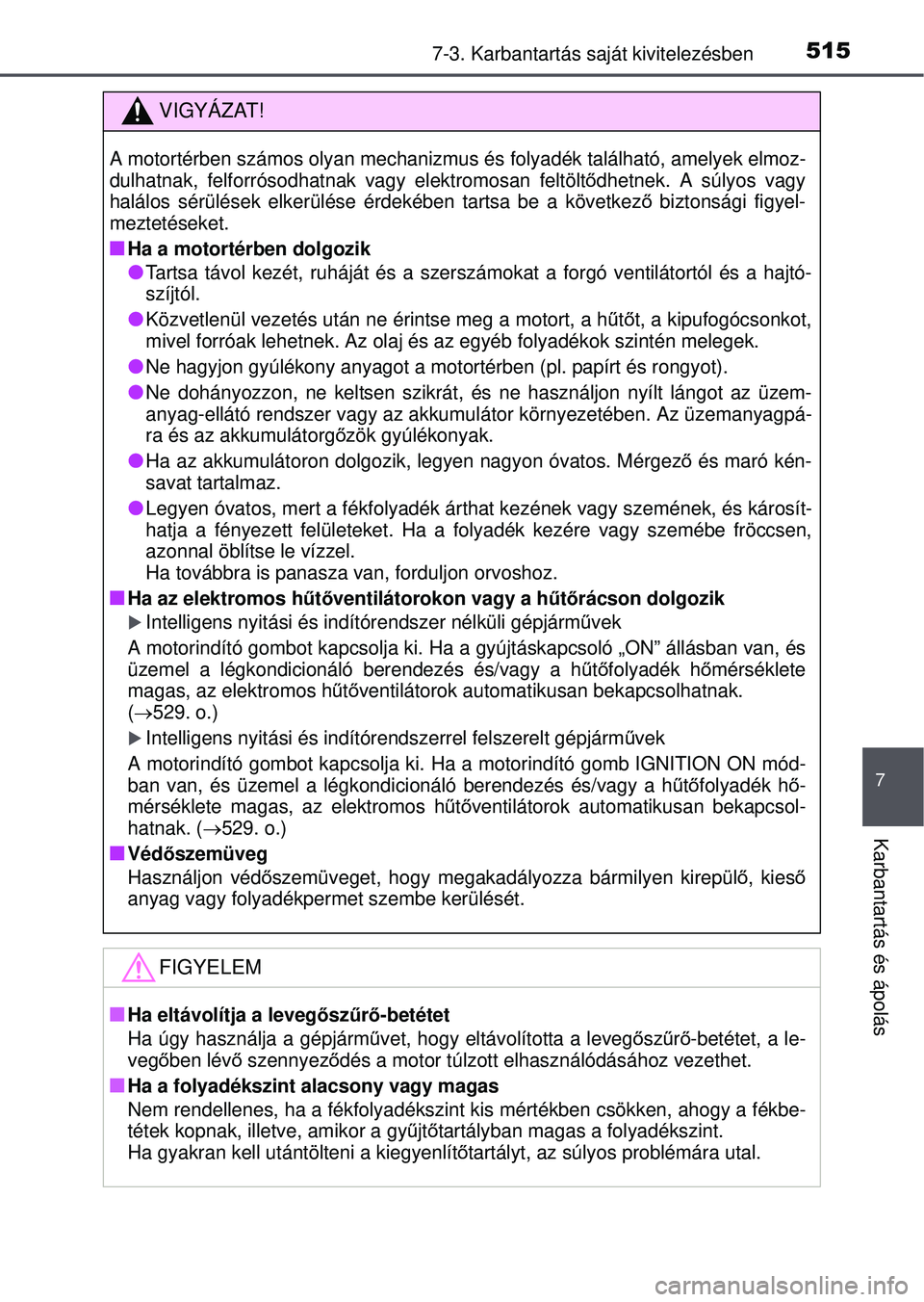

VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, amelyek elmoz-
dulhatnak, felforrósodhatnak vagy elektromosan feltölt ődhetnek. A súlyos vagy
halálos sérülések elkerülése ér dekében tartsa be a következő biztonsági figyel-
meztetéseket.
Ha a motortérben dolgozik
Tartsa távol kezét, ruháját és a szerszámokat a forgó ventil átortól és a hajtó-
szíjtól.
Közvetlenül vezetés után ne érintse meg a motort, a hűtő t, a kipufogócsonkot,
mivel forróak lehetnek. Az olaj és az egyéb folyadékok szintén melegek.
Ne hagyjon gyúlékony anyagot a moto rtérben (pl. papírt és rongyot).
Ne dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az üzem-
anyag-ellátó rendszer vagy az akkumu látor környezetében. Az üzemanyagpá-
ra és az akkumulátorg őzök gyúlékonyak.
Ha az akkumulátoron dolgozik, legyen nagyon óvatos. Mérgez ő és maró kén-
savat tartalmaz.
Legyen óvatos, mert a fékfolyadék árth at kezének vagy szemének, és károsít-
hatja a fényezett felületeket. Ha a fo lyadék kezére vagy szemébe fröccsen,
azonnal öblítse le vízzel.
Ha továbbra is panasza van, forduljon orvoshoz.
Ha az elektromos hűtő ventilátorokon vagy a h űtő rácson dolgozik
Intelligens nyitási és in dítórendszer nélküli gépjárm űvek
A motorindító gombot kapcsolja ki. Ha a gyújtáskapcsoló „ON” állásban van, és
üzemel a légkondicionáló berendezés és/vagy a hűtő folyadék h őmérséklete
magas, az elektromos h űtő ventilátorok automatikusan bekapcsolhatnak.
( 529. o.)
Intelligens nyitási és indító rendszerrel felszerelt gépjármű vek
A motorindító gombot kapcsolja ki. Ha a motorindító gomb IGNITION ON mód-
ban van, és üzemel a légkondi cionáló berendezés és/vagy a h űtő folyadék h ő-
mérséklete magas, az elektromos h űtő ventilátorok automatikusan bekapcsol-
hatnak. ( 529. o.)
Véd őszemüveg
Használjon véd őszemüveget, hogy megakadály ozza bármilyen kirepülő, kies ő
anyag vagy folyadékpermet szembe kerülését.
FIGYELEM
Ha eltávolítja a leveg ősz űrő -betétet
Ha úgy használja a gépjármű vet, hogy eltávolította a levegősz űrő -betétet, a le-
veg őben lévő szennyez ődés a motor túlzott elha sználódásához vezethet.
Ha a folyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, ahogy a fékbe-
tétek kopnak, illetve, amikor a gyű jtő tartályban magas a folyadékszint.
Ha gyakran kell utántölteni a kiegyenlít őtartályt, az súlyos problémára utal.

5167-3. Karbantartás saját kivitelezésben

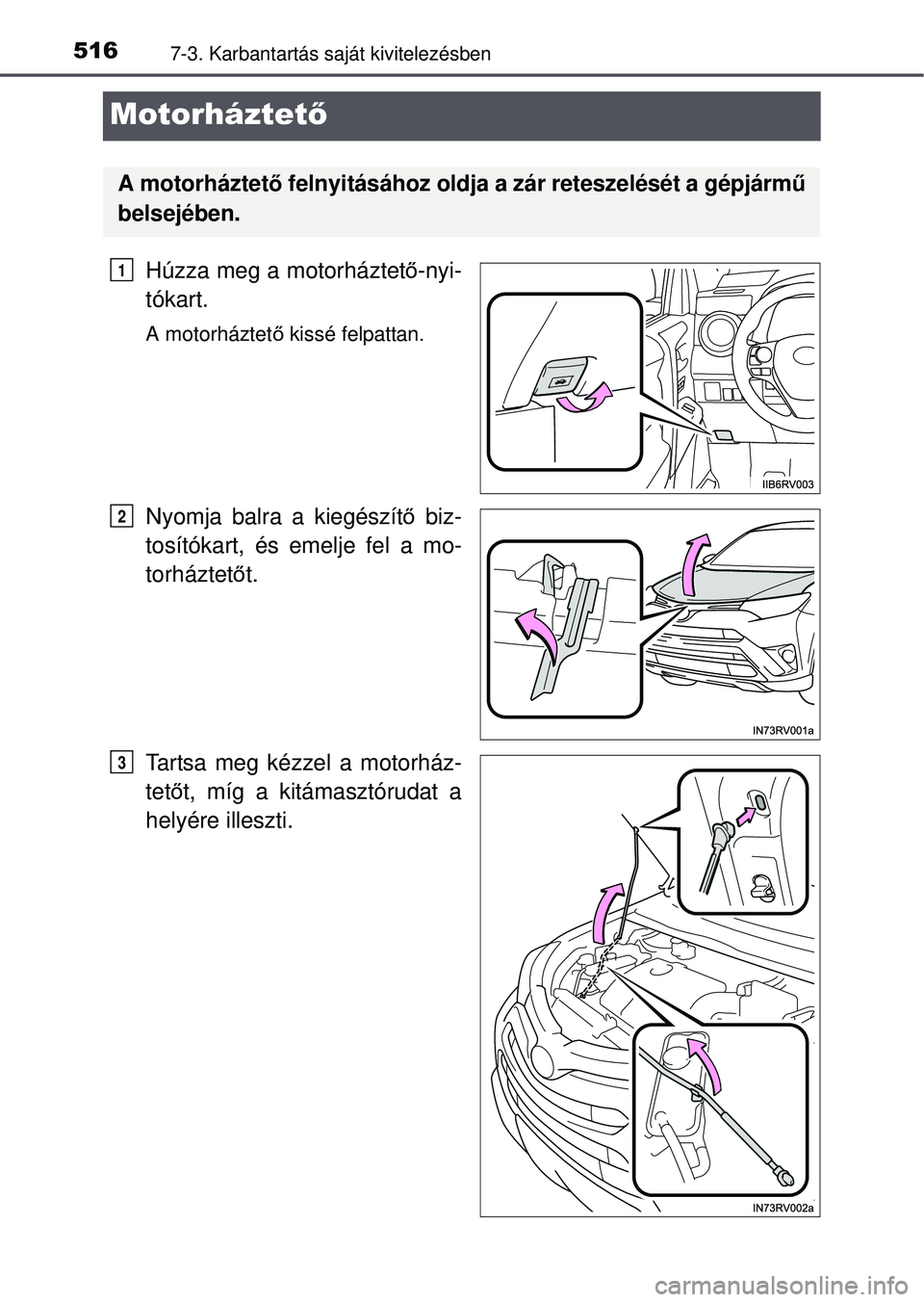

Motorháztető
Húzza meg a motorháztet ő-nyi-
tókart.
A motorháztet ő kissé felpattan.
Nyomja balra a kiegészít ő biz-
tosítókart, és emelje fel a mo-
torháztet őt.
Tartsa meg kézzel a motorház-
tet őt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjárm ű
belsejében.
1
2
3

5177-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

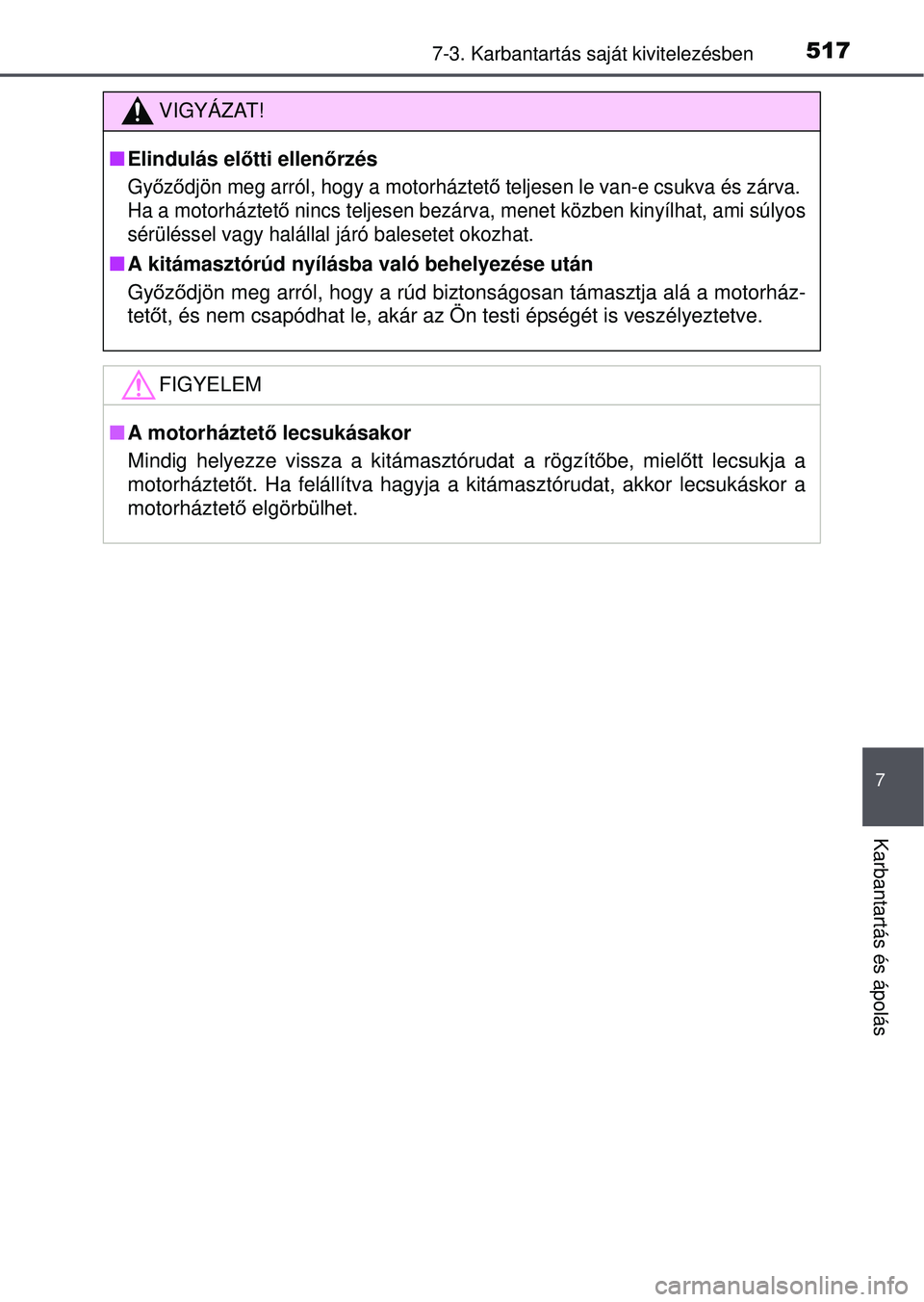

VIGYÁZAT!
Elindulás el őtti ellenőrzés
Gy őző djön meg arról, hogy a motorháztet ő teljesen le van-e csukva és zárva.
Ha a motorháztet ő nincs teljesen bezárva, mene t közben kinyílhat, ami súlyos
sérüléssel vagy halállal járó balesetet okozhat.
 A kitámasztórúd nyílásba való behelyezése után
Gy őző djön meg arról, hogy a rúd biztonságosan támasztja alá\
a motorház-
tető t, és nem csapódhat le, akár az Ön testi épségét is veszélyeztetve.
FIGYELEM
A motorháztet ő lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzít őbe, miel őtt lecsukja a
motorháztető t. Ha felállítva hagyja a kitámasztórudat, akkor lecsukás\
kor a
motorháztető elgörbülhet.

5187-3. Karbantartás saját kivitelezésben

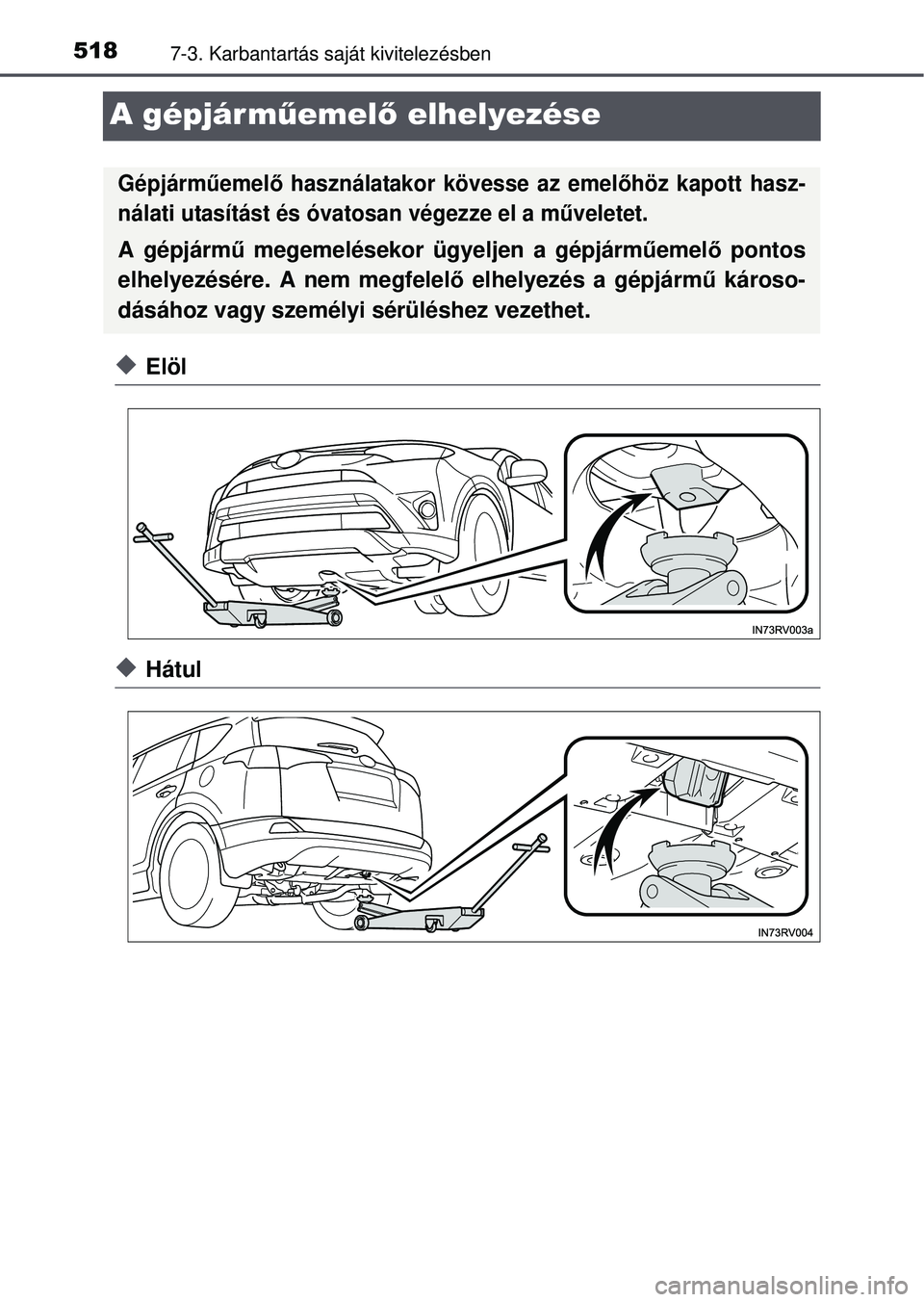

A gépjárműemel ő elhelyezése
Elöl
Hátul
Gépjárm űemel ő használatakor kövesse az emel őhöz kapott hasz-
nálati utasítást és óvatosan végezze el a m űveletet.
A gépjármű megemelésekor ügyeljen a gépjárműemel ő pontos
elhelyezésére. A nem megfelel ő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.

5197-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Motor tér
3ZR-FE és 3ZR-FAE motor
Biztosítékdobozok ( 563. o.)
Motorh űtő folyadék-
kiegyenlít őtartály ( 528. o.)
Motorolaj-betölt őnyílás
zárósapka ( 525. o.)
Akkumulátor ( 530. o.) H
űtő ( 529. o.)
Kondenzátor ( 529. o.)
Elektromos h űtő ventilátorok
Olajszintmér ő
pálca ( 523. o.)
Ablakmosófolyadék-
tartály ( 534. o.)1
2
3
4
5
6
7
8
9

5207-3. Karbantartás saját kivitelezésben

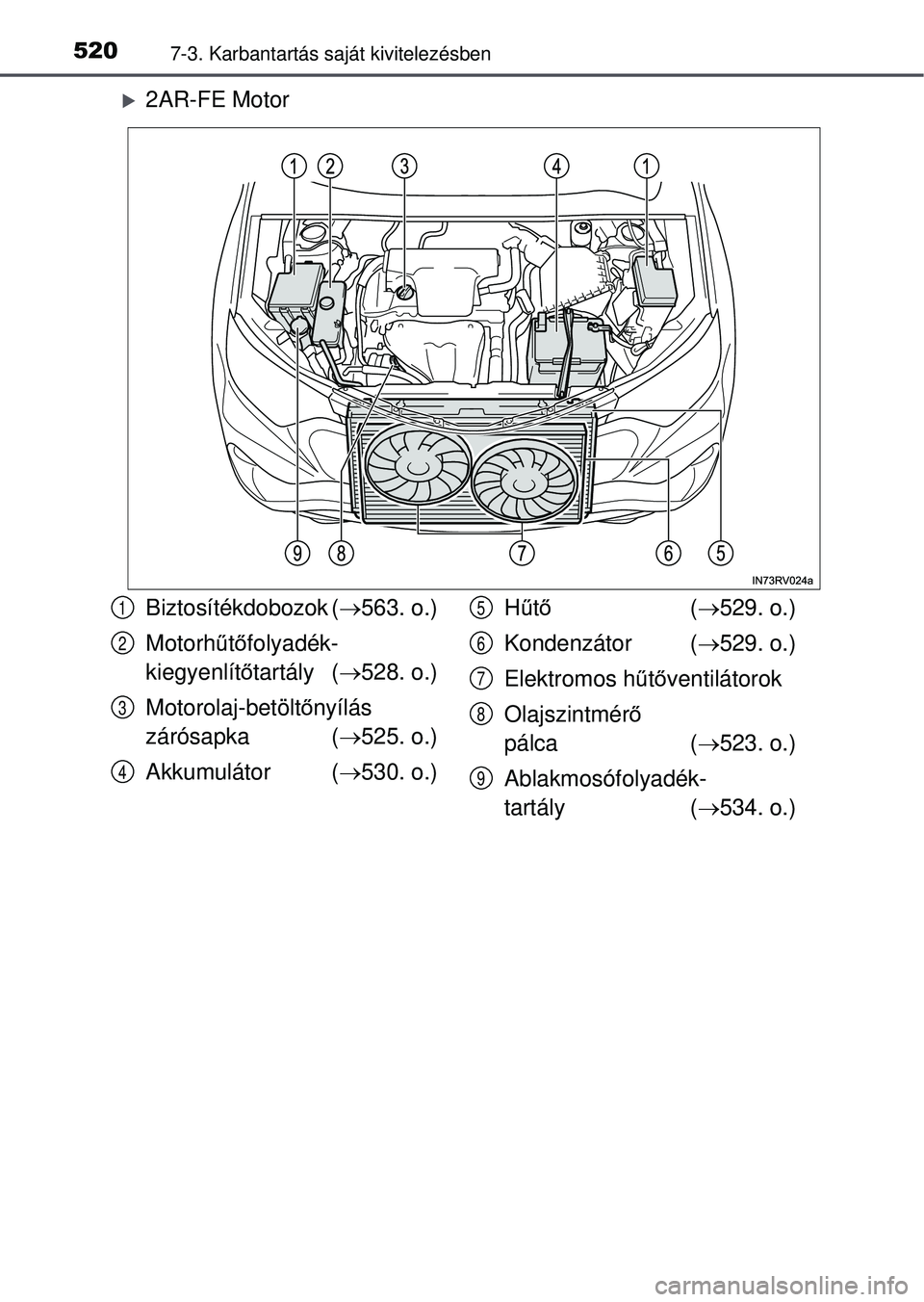

2AR-FE Motor
Biztosítékdobozok (563. o.)
Motorh űtő folyadék-
kiegyenlít őtartály ( 528. o.)
Motorolaj-betölt őnyílás
zárósapka ( 525. o.)
Akkumulátor ( 530. o.) H
űtő ( 529. o.)
Kondenzátor ( 529. o.)
Elektromos h űtő ventilátorok
Olajszintmér ő
pálca ( 523. o.)
Ablakmosófolyadék-
tartály ( 534. o.)1
2
3
4
5
6
7
8
9
