2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

5537-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Gumiabroncsnyomás
Az előírt felfúvási nyomás a vezet őoldali ajtóoszlopon, az ábrán látha-
tó helyen található.
 A nem megfelel ő gumiabroncsnyomás hatásai
A nem megfelel ő gumiabroncsnyomás a következ őket okozhatja:

Túlzott üzemanyag-fogyasztás
A menetkomfort csökkenése és gyengébb irányíthatóság
Használatból fakadó csökkent abroncs-élettartam
Kisebb biztonság
 A hajtáslánc károsodása
Ha egy gumiabroncsot túl gyakran kell felfújni, akkor ellen őriztesse hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és
felszereléssel rendelkez ő szakemberrel.
Gondoskodjon róla, hogy mindig megfelel ő legyen a gumiab-
roncsnyomás. A gumiabroncsok nyomását legalább havonta
egyszer ellen őrizni kell. A Toyota azonban azt javasolja, hogy a
gumiabroncsok nyomását kéthetente ellen őrizze. (693. o.)
Gumiabroncs-nyomás információs táblázat
Balkormányos gépjárm űvekJobbkormányos gépjármű vek

5547-3. Karbantartás saját kivitelezésben
A gumiabroncsnyomás ellenőrzésére vonatkozó utasítások
A gumiabroncsnyomás ellen őrzésekor tartsa szem el őtt a következ őket:
 A nyomást csak hideg gumiabroncs esetén ellen őrizze.
Ha a gépjárm ű legalább három óra hosszat állt, vagy nem haladt többet 1,5
kilométernél vagy 1 mérföldnél, akkor a tényleges nyom\
ásértéket mérheti.
 Mindig használjon gumiabroncsnyomás-mér őt.
Megjelenés alapján nehéz megítélni, hogy az abroncsok megfelelően fel
vannak-e fújva.
 A jármű vezetése után normális, ha az abroncsok nyomása magasabb, m\
i-
vel vezetéskor h ő termel ődik az abroncsokban. A gépjárm ű használatát kö-
vető en ne csökkentse a gumiabroncsok nyomását.
 Az utasoknak és a poggyásznak úgy kell elhelyezkedniük, hogy a gé\
pjárm ű
kiegyensúlyozott legyen.
VIGYÁZAT!
 Megfelelő nyomás rendkívül fontos a gumiabroncs teljesítményéne\
k
meg őrzése szempontjából
Ügyeljen a megfelel ő gumiabroncsnyomásra.
Ha a kerekek nincsenek megfelel ően felfújva, a következő körülmények adód-
hatnak, melyek súlyos sérülést vagy halált okozó balesethez vezethetnek:
Túlzott kopás
 Egyenetlen kopás
 Rossz kormányozhatóság
 Megnövekedett durrdefektveszély a túlmelegedés miatt
 Leveg őszivárgás a gumiabroncs és keréktárcsa között
 Keréktárcsa-deformáció és/vagy gumiabroncs-károsodá\
s
 Nagyobb az esélye, hogy a gumiabroncs károsodik menet közben (\
ve-
szélyforrások az úton, pályadilatációk, éles szegé\
lyek az úton stb.)
FIGYELEM
 Gumiabroncsnyomás ellen őrzésekor és beállításakor
Mindig tegye vissza a szelepsapkákat.
Ha valamelyik szelepsapka nincs a he lyén, kosz vagy nedvesség juthat a
szelepbe, ami leveg őszivárgást és keréknyomás csökkenést okozhat.

5557-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Keréktárcsák
A keréktárcsa cseréjénél figyelmet kell fordítani arra, hogy az új kerék-
tárcsa ugyanolyan terhelhet őség ű, átmér őjű , szélesség ű és süllyeszté-
si mélység ű
* legyen, mint a korábbi.
Hivatalos Toyota márkakereskedésekb en, szervizekben vagy más, hi-
vatalosan min ősített és megfelel ően felszerelt szakembereknél rendel-
kezésére állnak a megfelel ő keréktárcsák.
*: Ez az úgynevezett ET-szám.
A Toyota nem ajánlja a következ ők használatát:
 Eltér ő méretű és típusú keréktárcsák
 Használt keréktárcsák
 Behorpadt, majd kiegyengetett keréktárcsák
 Csak Toyota kerékanyákat és az Ön alumínium keréktárcsáinak\
megfelel ő kialakítású kulcsokat használjon.

Ha javíttatta, megcserélte vagy ki cserélte a gumiabroncsokat, akkor
1600 km (1000 mérföld) után ellen őrizze a kerékanyák rögzítését.
Hólánc használata esetén vigyá zzon, nehogy megsértse az alumí-
nium keréktárcsákat.
 A kerekek kiegyensúlyozásakor csak eredeti Toyota vagy azzal
egyenértékű kiegyensúlyozó nehezéket, valamint m űanyag vagy
gumikalapácsot használjon.
Ha a keréktárcsa elgörbült, megrepedt vagy er ősen oxidálódott,
cserélje ki. Ha elmulasztja a megrongálódott keréktárcsa \
kicser-
élését, a gumiabroncs lecsúszhat a keréktárcsáról, így elveszt-
heti a gépjárm ű feletti uralmat.
A keréktárcsa kiválasztása
Alumínium keréktárcsákkal ka pcsolatos figyelmeztetések

5567-3. Karbantartás saját kivitelezésben

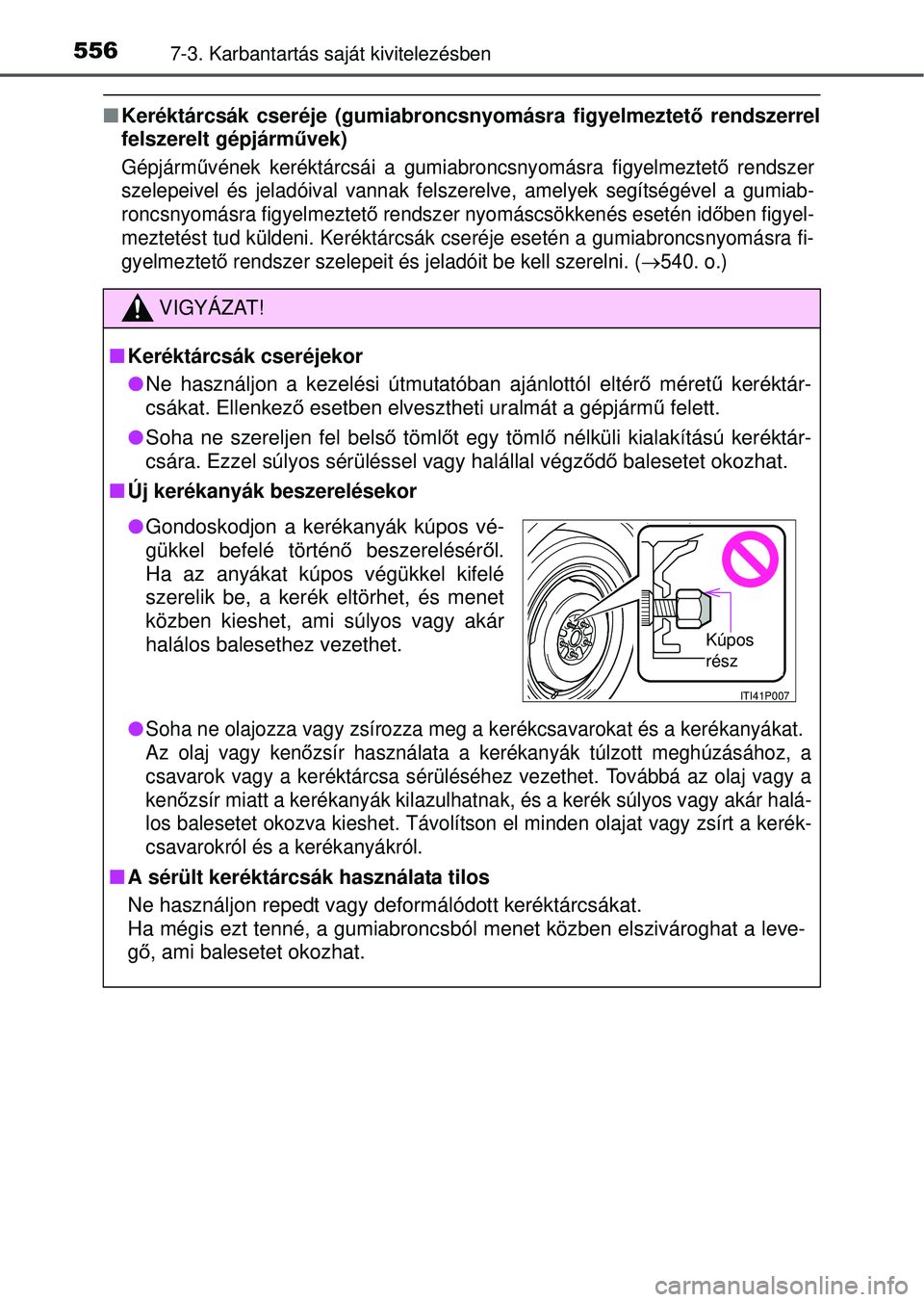

Keréktárcsák cseréje (gumiabroncsnyomásra figyelmeztet ő rendszerrel
felszerelt gépjárművek)
Gépjárm űvének keréktárcsái a gumiab roncsnyomásra figyelmeztető rendszer
szelepeivel és jeladóival vannak felsze relve, amelyek segítségével a gumiab-
roncsnyomásra figyelmeztet ő rendszer nyomáscsökkenés esetén idő ben figyel-
meztetést tud küldeni. Keréktárcsák cseréje esetén a gumiabroncsnyomásra fi-
gyelmeztet ő rendszer szelepeit és je ladóit be kell szerelni. (
540. o.)
VIGYÁZAT!
Keréktárcsák cseréjekor
Ne használjon a kezelési útmutatóban ajánlottól eltér ő méret ű keréktár-
csákat. Ellenkez ő esetben elvesztheti uralmát a gépjárm ű felett.
 Soha ne szereljen fel bels ő töml őt egy tömlő nélküli kialakítású keréktár-
csára. Ezzel súlyos sérüléssel vagy halállal végz ődő balesetet okozhat.
 Új kerékanyák beszerelésekor

Soha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerékanyákat.
Az olaj vagy ken őzsír használata a kerékanyák túlzott meghúzásához, a
csavarok vagy a keréktárcsa sérüléséhe z vezethet. Továbbá az olaj vagy a
ken őzsír miatt a kerékanyák kilazulhatnak, és a kerék súlyos vagy akár halá-
los balesetet okozva kieshe t. Távolítson el minden olajat vagy zsírt a kerék-
csavarokról és a kerékanyákról.
 A sérült keréktárcsák használata tilos
Ne használjon repedt vagy deformálódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncsból menet közben elszivá\
roghat a leve-
gő, ami balesetet okozhat.
 Gondoskodjon a kerékanyák kúpos vé-
gükkel befelé történ ő beszerelésér ől.
Ha az anyákat kúpos végükkel kifelé
szerelik be, a kerék eltörhet, és menet
közben kieshet, ami súlyos vagy akár
halálos balesethez vezethet.
ITI41P007
Kúpos
rész

5577-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

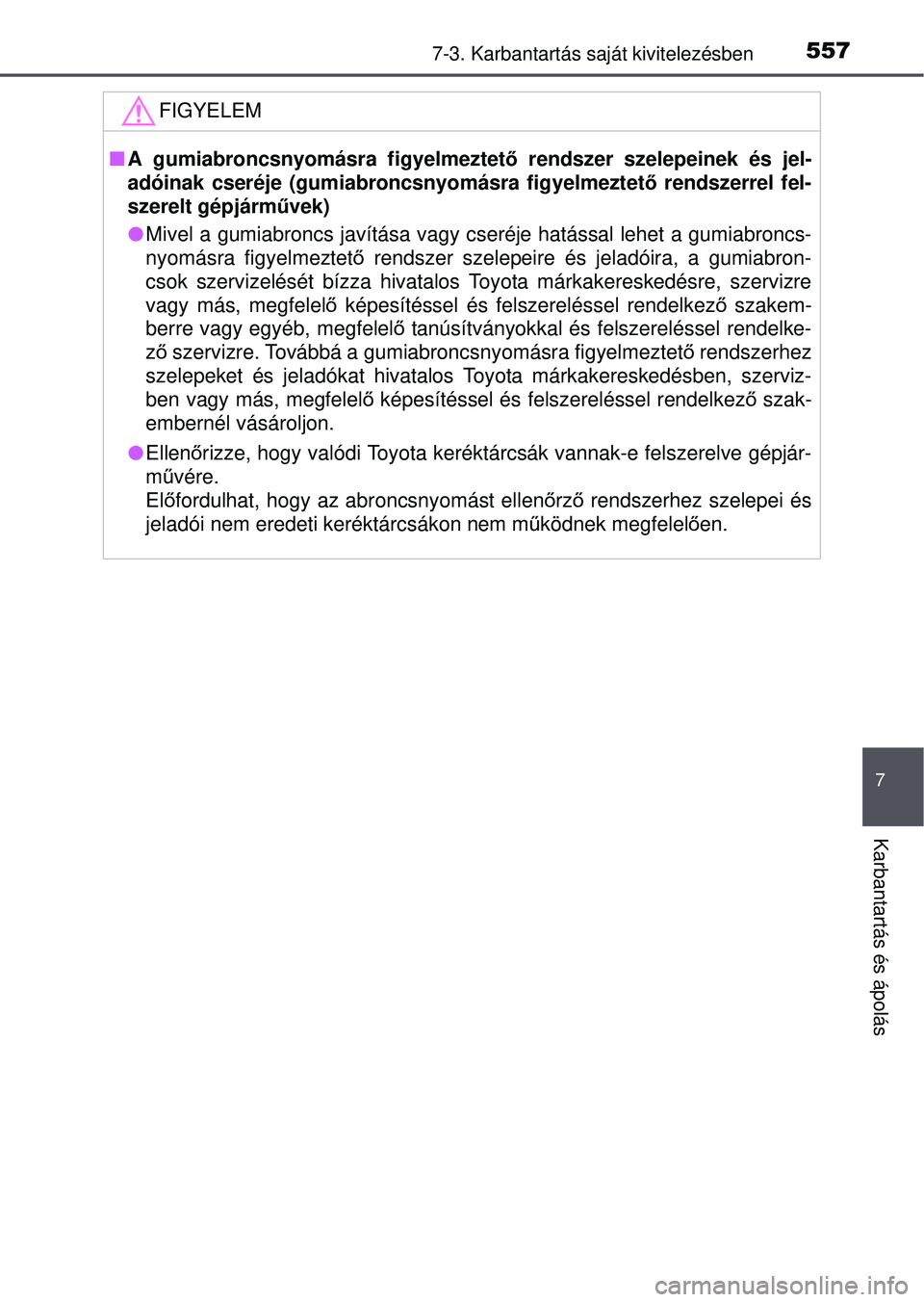

FIGYELEM
A gumiabroncsnyomásra figyelmeztet ő rendszer szelepeinek és jel-
adóinak cseréje (gumiabroncsnyomásra figyelmeztet ő rendszerrel fel-
szerelt gépjárm űvek)
 Mivel a gumiabroncs javítása vagy cseréje hatással lehet a gumiabroncs-
nyomásra figyelmeztet ő rendszer szelepeire és jeladóira, a gumiabron-
csok szervizelését bízza hivatalos Toyota márkakereskedésre, szervizre
vagy más, megfelelő képesítéssel és felszereléssel rendelkez ő szakem-
berre vagy egyéb, megfelel ő tanúsítványokkal és felszereléssel rendelke-
ző szervizre. Továbbá a gumiabroncsnyomásra figyelmeztet ő rendszerhez
szelepeket és jeladókat hivatalos Toyota márkakereskedésben, szerviz-
ben vagy más, megfelelő képesítéssel és felszereléssel rendelkez ő szak-
embernél vásároljon.
 Ellen őrizze, hogy valódi Toyota kerékt árcsák vannak-e felszerelve gépjár-
m űvére.
El őfordulhat, hogy az abroncsnyomást ellen őrz ő rendszerhez szelepei és
jeladói nem eredeti keréktárcsákon nem mű ködnek megfelelően.

5587-3. Karbantartás saját kivitelezésben
A légkondicionáló berendezés szűrője
Intelligens nyitási és indítórendszer nélküli gépjárm űvek: Fordítsa a
gyújtáskapcsolót „LOCK” állásba.
Intelligens nyitási és indítórendszerrel felszerelt gépjármű vek: Kap-
csolja ki a motorindító gombot.
Nyissa ki a keszty űtartót.
Akassza ki a pántot.
A keszty űtartó rögzít őinek kiol-
dásához nyomja be kétoldalt.
A légkondicionáló berendezés sz űrőjét a hatékony működés ér-
dekében rendszeresen ki kell cserélni.
A kiszerelés módja
1
2
3

5597-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Vegye le a szűrő burkolatát.
Távolítsa el a légkondicionáló
berendezés sz űrő jét, és helyez-
zen be újat.
A sz űrő n látható „UP” jelzésnek
felfelé kell néznie.
 Kicserélési id őszakok
A sz űrő t a karbantartási terv szerint ellenő rizze, illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges, hogy a cserét ennél gyakrabban kell el-
végezni. (A karbantartási ütemtervrő l bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvashat.)
 Ha a leveg őfúvókákon keresztül beáramló leveg ő mennyisége jelent ős
mértékben csökken
Lehet, hogy a szű rő eltöm ődött. Ellen őrizze a szű rő t és szükség esetén cse-
rélje ki.
4
Balkormányos gépjárm űvekJobbkormányos gépjármű vek
5
FIGYELEM
A légkondicionáló berendezés használata során
Gy őző djön meg arról, hogy a szű rő k a helyükön vannak.
A légkondicionáló berendezés sz űrő nélkül való használata a rendszer ká-
rosodásához vezethet.

5607-3. Karbantartás saját kivitelezésben

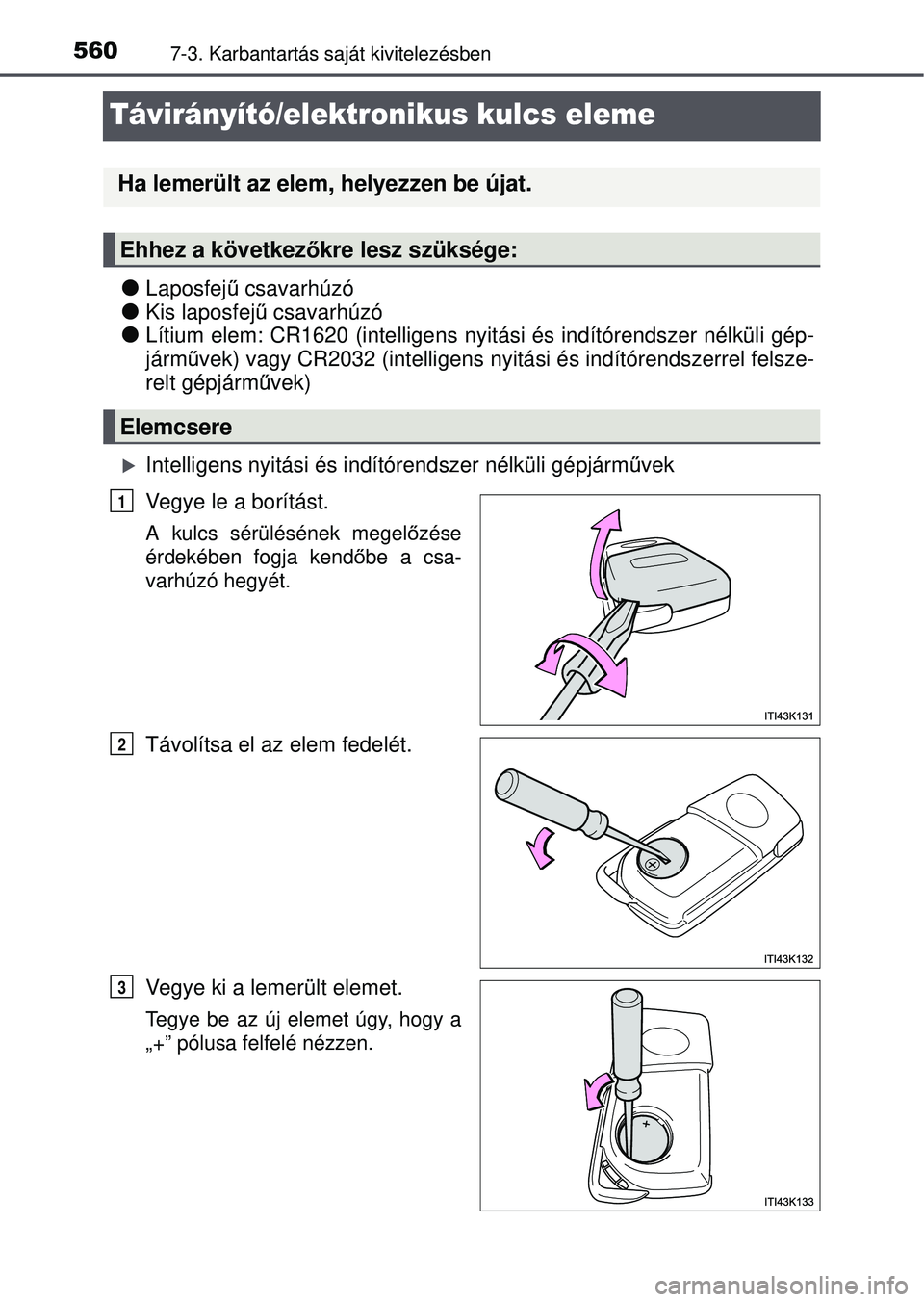

Távirányító/elektronikus kulcs eleme
Laposfejű csavarhúzó
Kis laposfej ű csavarhúzó
Lítium elem: CR1620 (intelligens nyit ási és indítórendszer nélküli gép-
járm űvek) vagy CR2032 (intelligens ny itási és indítórendszerrel felsze-
relt gépjárm űvek)
Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek
Vegye le a borítást.
A kulcs sérülésének megel őzése
érdekében fogja kend őbe a csa-
varhúzó hegyét.
Távolítsa el az elem fedelét.
Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2
3
