2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

5697-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Cserélje ki az izzót.
Igazítsa be az izzón lév ő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Szerelje be az izzót foglala-
tát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellen őrzés-
sel győ ződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető -e a fény ki-
szű rő dése.
3
4
5

5707-3. Karbantartás saját kivitelezésben

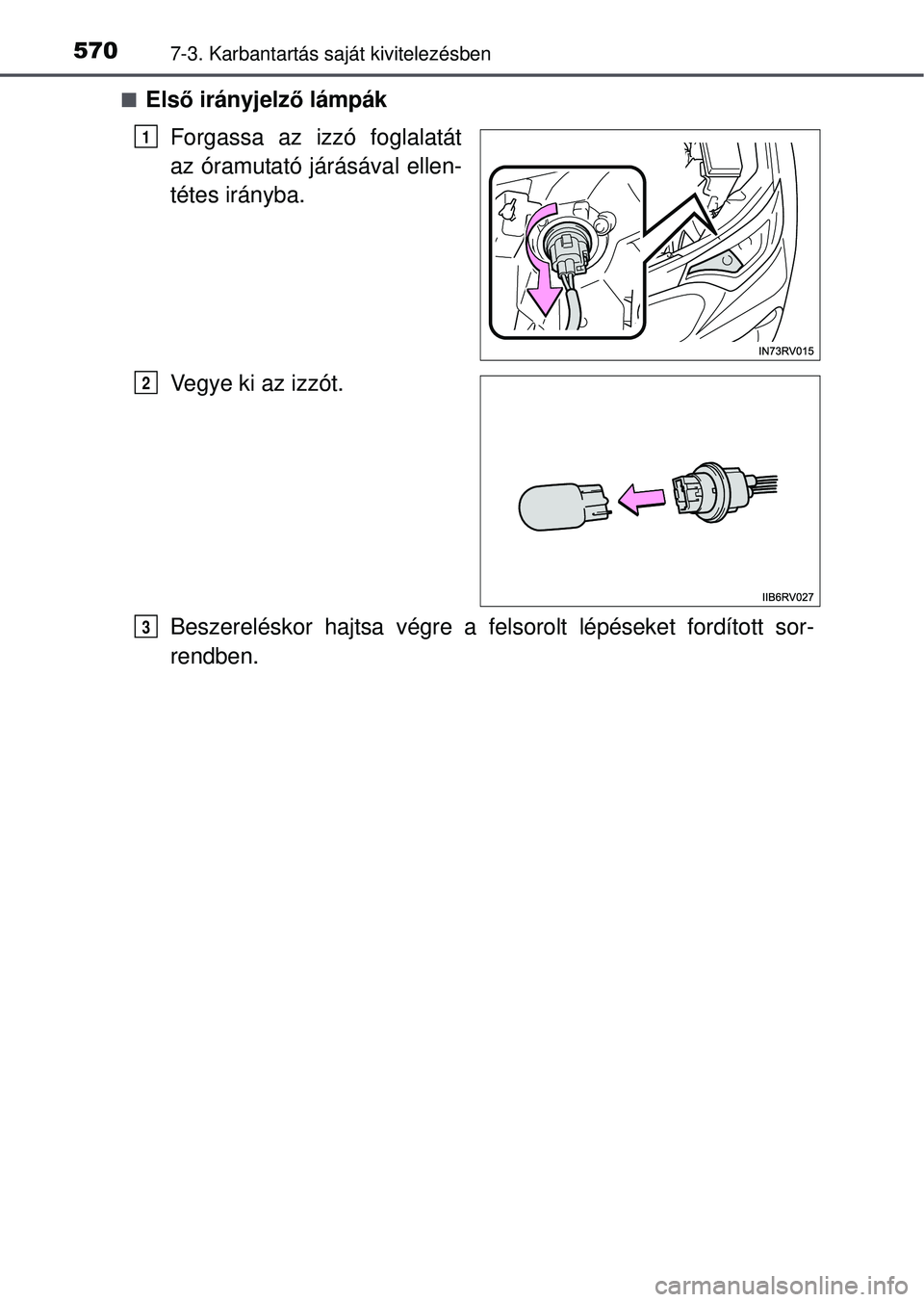

Első irányjelző lámpák
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

5717-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Első ködlámpák (felszereltségt ől függ ően)
Ahhoz, hogy elég helye le-
gyen a mű velet elvégzésé-
hez, fordítsa el a kormányke-
reket a kicserélend ő izzóval
ellentétes oldalra.
Távolítsa el a csavarokat a
sárvéd őrő l.
Szerelje ki a kerékdoblemez
rögzít őjét, és nyissa fel a ke-
rékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
1
2
3
4

5727-3. Karbantartás saját kivitelezésben
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lév ő nyílásba,
és helyezze be az izzót. A behe-
lyezéshez forgassa az óramutató
járásával megegyez ő irányba.
Kösse be a csatlakozót.
A csatlakozó beszerelése után
finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a ködlámpákat, és
szemrevételezéses ellen őrzés-
sel győ ződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető -e a fény ki-
szű rő dése.
Szerelje vissza a kerékdob-
lemezt és a rögzítő t.
Helyezze be a rögzítő t és a rög-
zítéshez fordítsa el.
5
6
7
8

5737-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Szerelje vissza a kerékdob-
lemezt és a csavarokat.
Győző djön meg arról, hogy a
kerékdoblemez rögzítve van a
lökhárító belső oldalához.

Hátsó irányjelz ő lámpák
Nyissa ki a csomagtérajtót,
szerelje ki a csavarokat, és a
gépjárm ű hátuljából közvetle-
nül hátrafelé húzva, vegye ki
a lámpaegységet.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
9
1
2
3
4

5747-3. Karbantartás saját kivitelezésben
To l a t ó l á m p á kForgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a
felsorolt lépéseket fordított
sorrendben.
Az izzófoglalat beszerelése után
győző djön meg a gumiborítás
biztos beszerelésér ől.
1
2
Gumi-
borítás
3

5757-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Rendszámtábla-világítás
Nyissa fel a csomagtérajtót,
és távolítsa el a borítást.
A sérülés megel őzése érdeké-
ben fogja kend őbe a csavarhú-
zó hegyét.
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
Bal oldalJobb oldal
3
4

5767-3. Karbantartás saját kivitelezésben

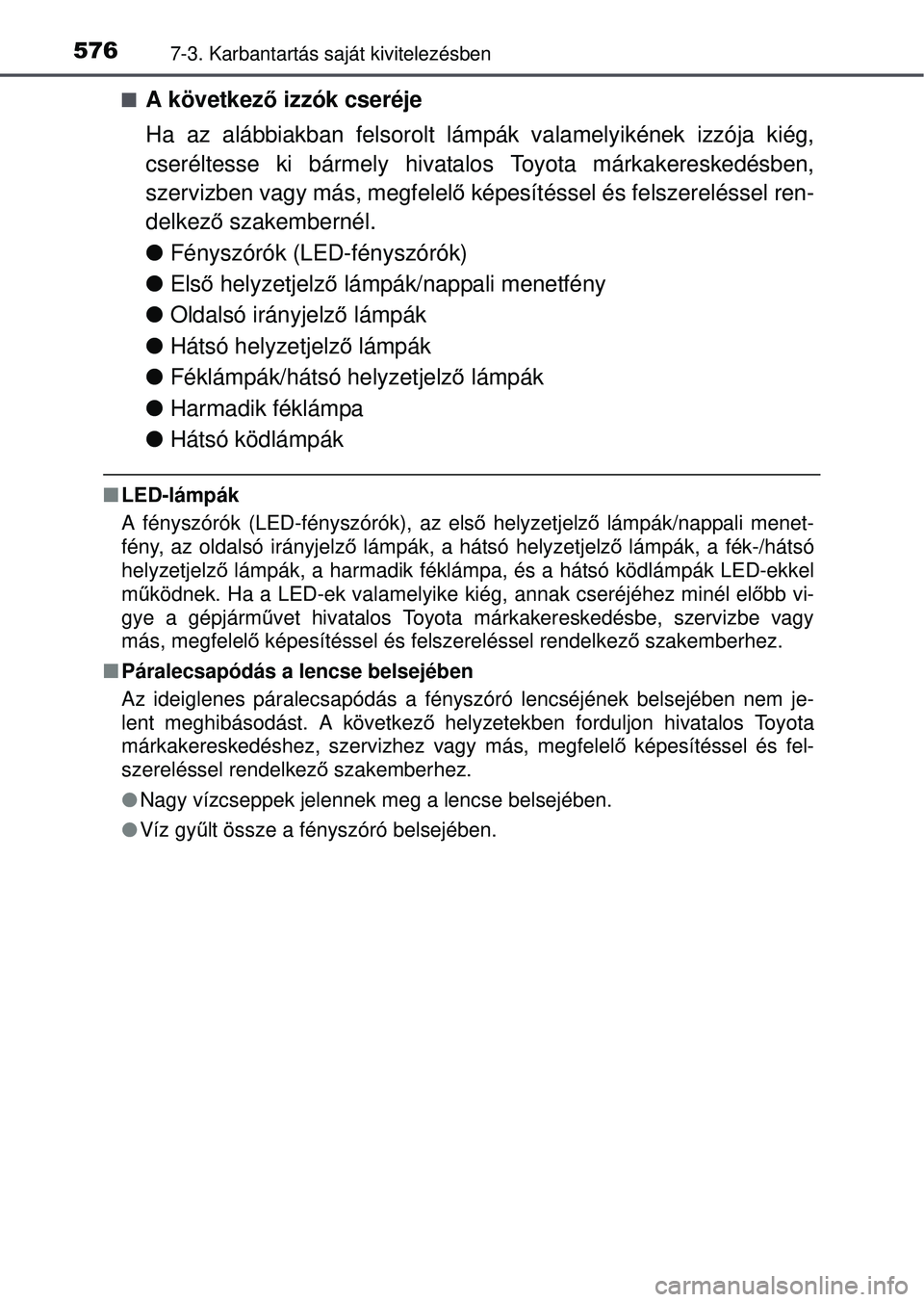

A következő izzók cseréje
Ha az alábbiakban felsorolt lámp ák valamelyikének izzója kiég,
cseréltesse ki bármely hivatalo s Toyota márkakereskedésben,
szervizben vagy más, megfelel ő képesítéssel és felszereléssel ren-
delkező szakembernél.
 Fényszórók (LED-fényszórók)
 Első helyzetjelz ő lámpák/nappali menetfény
 Oldalsó irányjelz ő lámpák
 Hátsó helyzetjelz ő lámpák
 Féklámpák/hátsó helyzetjelz ő lámpák
 Harmadik féklámpa
 Hátsó ködlámpák
LED-lámpák
A fényszórók (LED-fényszórók), az els ő helyzetjelz ő lámpák/nappali menet-
fény, az oldalsó irányjelz ő lámpák, a hátsó helyzetjelz ő lámpák, a fék-/hátsó
helyzetjelz ő lámpák, a harmadik féklámpa, és a hátsó ködlámpák LED-ekkel
m űködnek. Ha a LED-ek valamelyike kiég, annak cseréjéhez miné\
l el őbb vi-
gye a gépjárm űvet hivatalos Toyota márkakereskedésbe, szervizbe vagy
más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
 Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjé\
nek belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberhez.
 Nagy vízcseppek jelennek meg a lencse belsejében.
 Víz gy űlt össze a fényszóró belsejében.
