2015 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

1052. Műszercsoport
2
Mű szercsoport
Kilométer-számláló, napi kilométer-számláló, m űszercsoportvilágí-
tás-szabályozás és szükséges karb antartás információs kijelző
Kilométer-számláló:
A gépjárművel megtett teljes távolságot mutatja
Napi kilométer-számláló:
A gépjárm űvel a mér őm űszer legutolsó nullázása óta megtett távolságot
jeleníti meg. Az „A” és „B” napi kilométer-száml\
álók segítségével egymás-
tól függetlenül különböző távolságokat mérhet és jeleníthet meg.
M űszercsoport-világításszabályozás
Megjeleníti a m űszerfal-világítás fényerejét, amely beállítható.\
Szükséges karbantartás információs kijelz ő (felszereltségtő l függően):
• A szükséges karbantartásokkal kapcsolatos információkat jeleníti meg.
• A többfunkciós információs kijelz ő „Settings display” (beállítások megje-
lenítése) ablakából nullázható le. (526. o.)
Óra
 111. o.
A kilométer-számláló, a napi kilo-
méter-számláló, a mű szerfal-vilá-
gítás fényer ősség-szabályozó és
a szükséges karbantartás infor-
mációs kijelz ő megjelenített téte-
leit a „TRIP” kapcsoló lenyomásá-
val léptetheti.
• Ha a napi kilométer-számláló lát- ható a kijelz őn, akkor azt a „TRIP”
kapcsoló nyomva tartásával le-
nullázhatja.
• Ha a m űszerfal-világítás fény-
er ősség-szabályozó kijelz őt mu-
tatja, a „TRIP” kapcsoló nyomva
tartásával beállíthatja a mű szer-
fal-világítás fényerejét.
A Kilométer-számláló, napi kilométer-számláló, m\
űszercsoport-
világítás-szabályozás és szük séges karbantartás információs
kijelz ő váltása
8
9

1062. Műszercsoport
 A m űszerek és a kijelz ők akkor vannak megvilágítva, ha
Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek
A gyújtáskapcsoló „ON” állásban van.
Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek
A motorindító gomb IGNITION ON módban van.
 A m űszerfal-világítás fényerejének beállítása
A m űszerek fényereje világos (nappali mód) és sötét környezetben (éjszakai
mód) külön-külön beállítható. Jóllehet nappali módban a fényer ő szintjének
beállítása az éjszakai mód fényerejének szintjét\
is megváltoztatja.
 Külső hőmérséklet-kijelz ő

A következ ő helyzetekben el őfordulhat, hogy a kijelz őn nem a helyes külsőhő -
mérséklet-érték jelenik meg, vagy a kijelz őváltás a szokásosnál hosszabb időt
vesz igénybe.
• Álló helyzetben vagy alacsony sebesség ű haladásnál (20 km/h (12 mph)
alatt)
•A küls ő h őmérséklet hirtelen változásakor (garázsba, alagútba v\
aló be-,
ill. onnan való kihajtáskor stb.)
 Ha a „- -” jelzés jelenik meg a kijelz őn, lehetséges, hogy a rendszer meghi-
básodott.
Vigye gépjárm űvét hivatalos Toyota márkakereskedésbe, szervizbe vagy
más, megfelel ő képesítéssel és felszereléssel rendelkező szakemberhez.
 A megjeleníthet ő h őmérséklet-tartomány -40 C-tól (-40 F-tól) 50 C-ig
(122 F-ig) terjed
VIGYÁZAT!
Az információs kijelző működése alacsony h őmérsékleten
A folyadékkristályos kijelz ő használata el őtt várja meg, hogy felmelegedjen az
utastér. Rendkívüli hidegben el őfordulhat, hogy a kijelz ő lassan m űködik, és a
különböz ő adatok közötti váltás lassabb a szokásosnál.
Például a sebességfokozat-váltást csak ké sve követi az új sebességfokozat ki-
jelzése. A késedelem miatt a vezet ő ismét alacsonyabb sebességfokozatba
kapcsolhat, ezzel gyors és túlzott moto rfékezést, esetleg halállal vagy súlyos
sérüléssel végz őd ő balesetet okozva.
FIGYELEM
A motor és a motoralkatrészek károsodásának megel őzése érdekében
Ne engedje a fordulatszámmér ő t űjét a piros zónába menni, mert az a motor
maximális sebességét jelöli.
Ha a motorh űtő folyadék-h őmérsékletkijelző mutatója a piros zónába ér („H”), a
motor túlmelegedhet. Ebben az eset ben azonnal álljon meg a gépjárművel egy
biztonságos helyen, és ellen őrizze a motort, miután az teljesen leh űlt. (
664. o.)

107
2
2. Műszercsoport
Mű szercsoport
Többfunkciós információs kijelz ő
A többfunkciós információs kijelző különböző adatokat szolgáltat a ve-
zető részére.
 Menü ikonok
Az alábbi információk jelennek
meg, ha kiválaszt egy ikont.
( 108. o.)
Helyzett ől függ ően némely in-
formációt automatikusan kije-
lezhet.
Vezetési tudnivalók
Válassza ki a vezetésre vonatkozó adatok megjelenítésé\
hez. (108. o.)
Navigációs rendszerhez kötött kijelző*
Válassza ki a következ ő navigációs rendszerrel kapcsolatos tudniva-
lók megjelenítéséhez. • Útvonalvezetés
• Iránytű kijelzése (észak-szerint/iránytartás szerint)
Audiorendszerhez kötött kijelz ő*
Kattintson rá egy audioforrás vagy m űsorszám kiválasztásához, a
sebességmérő műszer vezérl őgombjainak használatával.
Vezetést segít ő információ*
Válassza ki a radarvezérlés ű, adaptív tempomat* vagy az LDA (sá-
velhagyásra figyelmeztet ő rendszer)
* információinak megjelenítésé-
hez, a rendszer használata közben. ( 305, 318. o.)
A használt rendszert ől függ ően megváltozik a kijelzett ikon.
Stop & Start rendszer információ*
Kattintson rá a Stop & Start rendszer m űködési állapotának megjele-
nítéséhez. ( 110. o.)
A kijelzőn megjelenített tételek

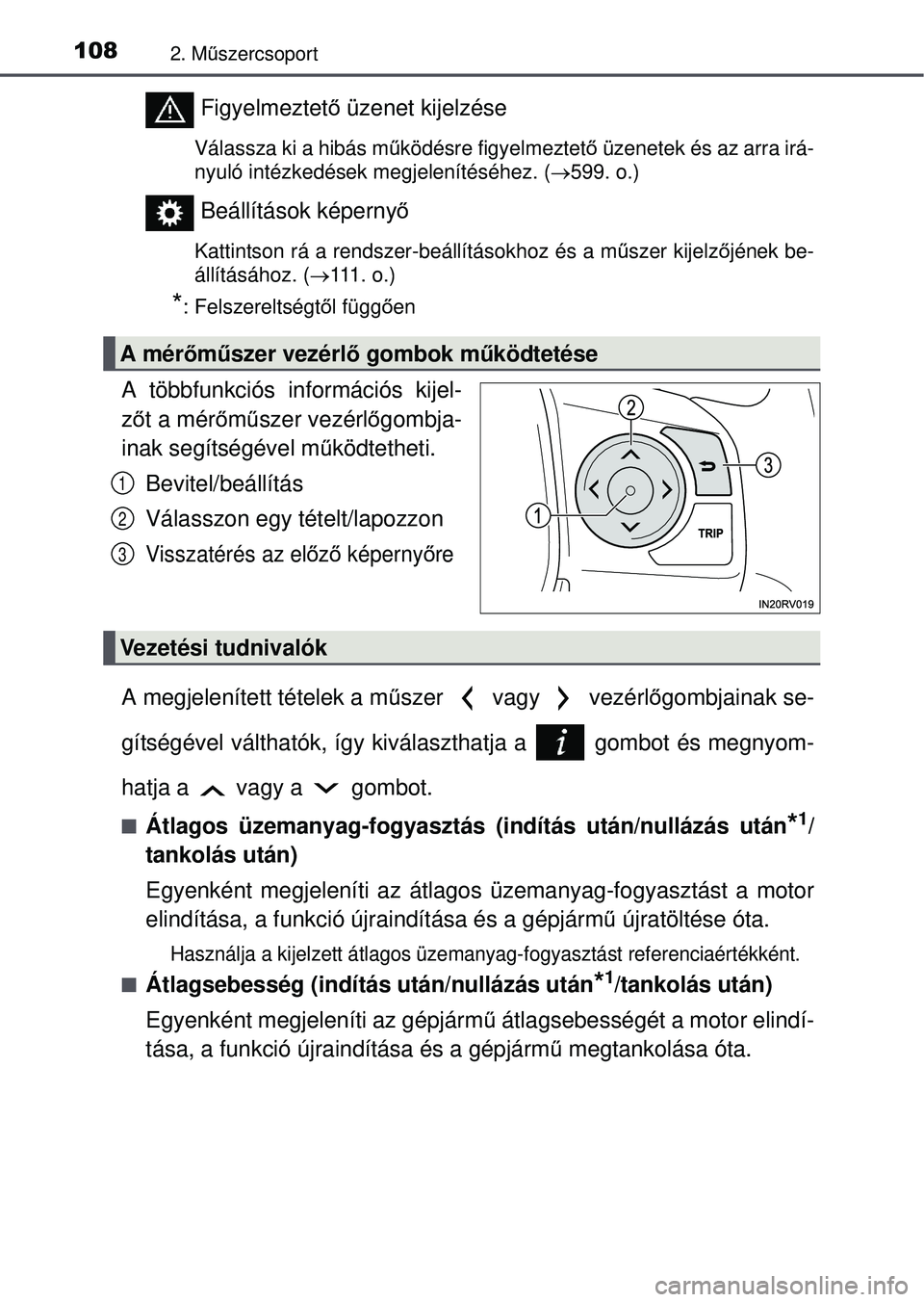

1082. Műszercsoport
Figyelmeztet ő üzenet kijelzése
Válassza ki a hibás m űködésre figyelmeztető üzenetek és az arra irá-
nyuló intézkedések megjelenítéséhez. ( 599. o.)
Beállítások képernyő
Kattintson rá a rendszer-beállításokhoz és a m űszer kijelz őjének be-
állításához. ( 111. o.)
*: Felszereltségt ől függ ően
A többfunkciós információs kijel-
ző t a mér őm űszer vezérl őgombja-
inak segítségével mű ködtetheti.
Bevitel/beállítás
Válasszon egy tételt/lapozzon
Visszatérés az el őző képerny őre
A megjelenített tételek a m űszer vagy vezérl őgombjainak se-
gítségével válthatók, így kiválaszthatja a gombot és megnyom-
hatja a vagy a gombot.
Átlagos üzemanyag-fogyasztás (indítás után/nullázá\
s után*1/
tankolás után)
Egyenként megjeleníti az átlagos üzemanyag-fogyasztást a \
motor
elindítása, a funkció újraindítása és a gépjá\
rm ű újratöltése óta.
Használja a kijelzett átlagos üzemanyag-fogyasztást referenc\
iaértékként.
Átlagsebesség (indítás után/nullázás után*1/tankolás után)
Egyenként megjeleníti az gépjárm ű átlagsebességét a motor elindí-
tása, a funkció újraindítása és a gépjárm ű megtankolása óta.
A mér őműszer vezérl ő gombok működtetése
1
2
3
Vezetési tudnivalók

1092. Műszercsoport
2
Mű szercsoport
Tartomány (tankolás után)
Azt a becsült távolságot jeleníti meg, amelyet a meglév ő üzem-
anyaggal meg lehet tenni • A távolságot a gépjármű átlagos üzemanyag-fogyasztása alap-
ján számítja ki a rendszer. Ezért a ténylegesen megtehet ő távol-
ság eltérhet a megjelenített értékt ől.
• Ha a tartályba csak kis mennyiség ű üzemanyagot tölt, el őfordul-
hat, hogy a kijelz őn megjelenő adat frissítése nem történik meg.
Tankoláskor kapcsolja ki a motori ndító gombot. Ha tankolás ide-
jére nem kapcsolja ki a motorindító gombot, el őfordulhat, hogy a
kijelző frissítésére nem kerül sor.
Eco (üzemanyag-takarékos) vezetés tartománykijelz ő*2
103. o.
AWD (összkerékmeghajtás) dinamikus nyomatékelosztás-sza-
bályozó rendszer kijelző je
*2
112. o.
LDA (sávelhagyásra figyelmeztető rendszer kormányvezérlés-
sel) gépjármű kilengésére figyelmeztetés
*2
306. o.
Kijelz ő kikapcsolva
Üres képerny ő látható
*1: A rendszert a mér őm űszer vezérl ő gomb megnyomásával és nyomva
tartásával nullázhatja le, ha a kijelz ő a nullázás tételt mutatja.
*2: Felszereltségt ől függ ően

1102. Műszercsoport
Jelenlegi üresjárati motorleállítási id ő
Megjeleníti az aktuális üresjárati id őt (a Stop & Start rendszerrel le-
állított motor üresjárati ideje)
Motor üresjáratban töltött ideje összesen (nullázá\
s óta*/a mo-
tor indítása óta)
Az összesített üresjárati id őt jeleníti meg (a Stop & Start rendszerrel
leállított motor üresjárati ideje) a visszaállítás és a motor indítása
után.
Motor üresjáratban töltött idej e alatt elért üzemanyag takaré-
kosság (nullázás óta
*/a motor indítása óta)
Az üzemanyag megtakarítást (referencia érték) jeleníti meg, mely
az üresjáratnak köszönhető , a visszaállítás és a motor indítása óta
számítva.
Stop & Start rendszer beállítások
 354. o.
*: A rendszert a m űszercsoportba épített gomb 1 másodpercnél hosszabb
ideig tartó lenyomásával nullázhatja le, amikor a kijelz ő az eltelt id őt mutatja.
Stop & Start rendszer információ (felszereltségt ől függően)

1112. Műszercsoport
2
Mű szercsoport
A következ ő tételek beállítása módosítható, lásd 700. o.
A bekapcsolható/kikapcsolható funkciók esetén a funkció a\
be- és kikap-
csolt állapot között vált a gomb megnyomásakor.
(Sávelhagyásra figyelmeztet ő rendszer kormányvezérléssel)*
(305. o.)
 (Ütközés el őtti biztonsági rendszer)* (  290. o.)
 (Holttérfigyel ő rendszer)
* (  362. o.)
 (Toyota parkolássegít ő érzékel őrendszer)
* (  338. o.)
 (Útjelzés asszisztens)
* ( 313. o.)
 Óra
Állítsa be az órát és a percet, és váltson az óra 12-órás és 24-
órás kijelz ője között.
 (Elektromos m űködtetés ű csomagtérajtó)
* (  144. o.)
 (Stop & Start rendszer)
* ( 348. o.)
 Gépjárm ű-karbantartás
*
A motorolajcsere-adatokat vissza kell állítani. ( 523. o.)
 Mér őm űszer beállítások
•Nyelv
Válassza ki a kijelz ő nyelvének megváltoztatásához.
• Mértékegységek Válassza ki az üzemanyag-fogyasztás mértékegységéne\
k megvál-
toztatásához.
• Eco (üzemanyag-takarékos) vezetés visszajelz ő
Válassza ki az Eco (üzemanyag-takarékos) vezetés visszajelz ő akti-
válásához/deaktiváláshoz.
•El őugró képernyő
Válassza ki az adott helyzetekben el őugró kijelzések be/kikapcsolá-
sához.
• Jelöl őszín
Válassza ki a képerny ő megjelenési színeinek, például a kurzor szí-
nének megváltoztatásához.
• Alapértelmezett beállítások A bejegyzett vagy megváltoztatott mérő műszer beállítások törl ődnek,
vagy visszaállnak az alapértelmezett beállításokra.
*: Felszereltségtő l függően
Beállítások képerny ő

1122. Műszercsoport
 Rendszerellen őrzés megjelenítése
A motorindító gomb IGNITION ON módba kapcsolása után kezd\
ő kép jelenik
meg, amíg a rendszer m űködésének ellen őrzése zajlik. Ha a rendszer ellen-
ő rzése befejező dött, visszatér a normál képerny ő.
 AWD (összkerékmeghajtás) dinamikus nyomatékelosztás-szabá\
lyozó
rendszer kijelzője
Kijelzi az AWD (összkerékmeghajtás) dinamikus nyomatékelosztás-szabá\
-
lyozó rendszer üzemelési állapotát, az első gumiabroncs irányát (szögét), és
a G-er őhatások állapotát.
 A beállítás-kijelző bővítése
A következ ő helyzetekben a beállítás-kijelz ő a mér őm űszer vezérl őgombjai-
nak segítségével b ővíthető .
 A többfunkciós információs kijelz őn figyelmeztető üzenet jelenik meg.
 Ha a gépjárm ű elindul
 Az akkumulátorérintkez ők lekötése és visszacsatlakoztatása esetén
A vezetési adatok törlő dnek.
 Folyadékkristályos kijelző
A kijelző n kis sötét vagy világos foltok jelenhetnek meg. A jelenség jellemz ő a
folyadékkristályos kijelz őkre, és nem okoz problémát a kijelz ő használatában.
Az els
ő kerekek irányának kijelzése
Az első kerekek becsült irányát jeleníti
meg.
Nyomatékelosztás kijelz ő
Kijelzi a felhasznált forgatónyomaték
mértékét.
G-er őhatások kijelz ője
Kijelzi az aktuális G-er őhatások állapotát.
1
2
3
