6099-1. Tehnički podaci
9
Tehnički podaci

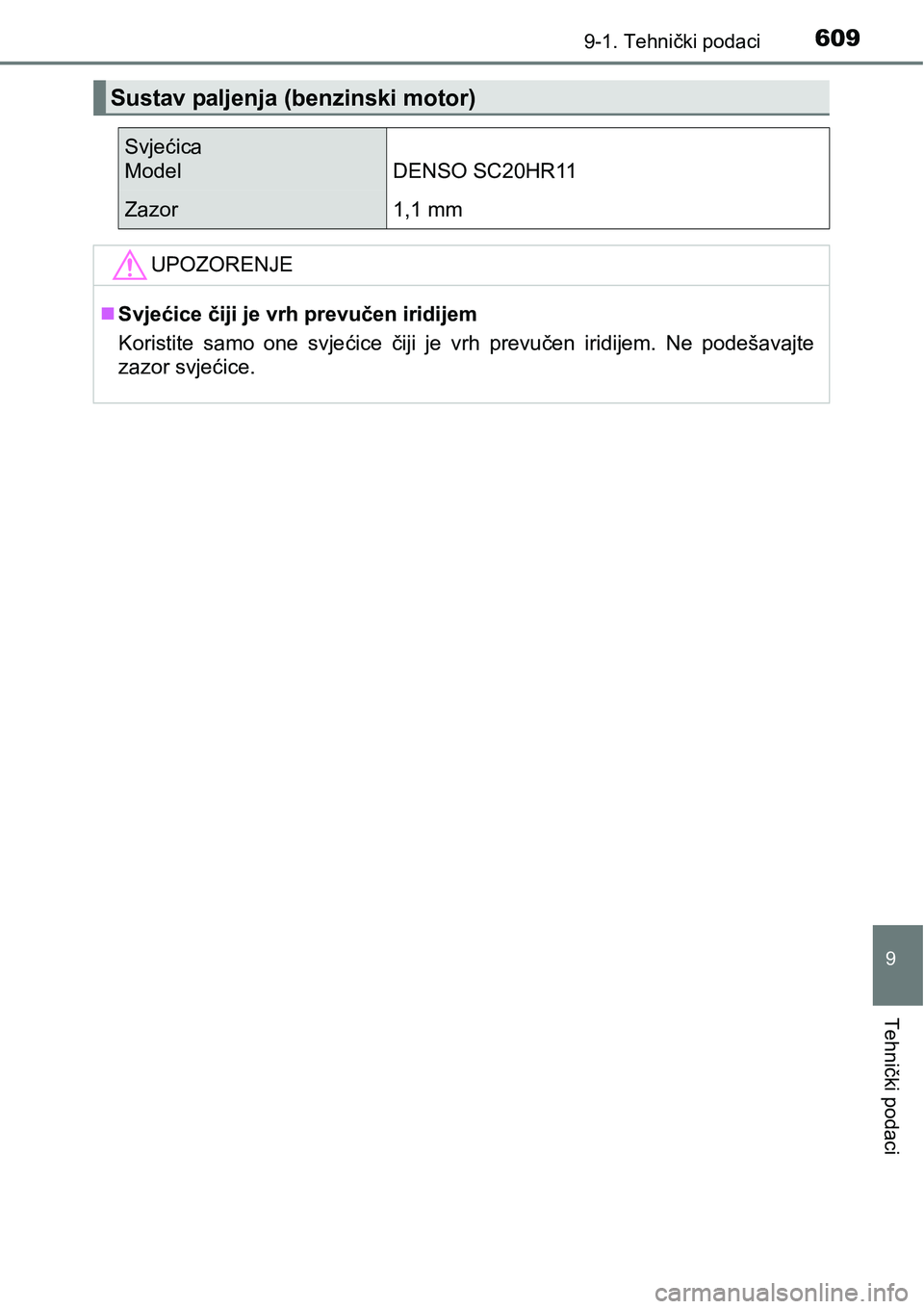

Sustav paljenja (benzinski motor)
Svjećica
Model DENSO SC20HR11
Zazor 1,1 mm
UPOZORENJE
Svjećice čiji je vrh prevučen iridijem
Koristite samo one svjećice čiji je vrh prevučen iridijem. Ne podešavajte
zazor svjećice.

6109-1. Tehnički podaci
Količina ulja predstavlja referentnu količinu. Ako je potrebna zamjena,
obratite se bilo kojem ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom servisu.

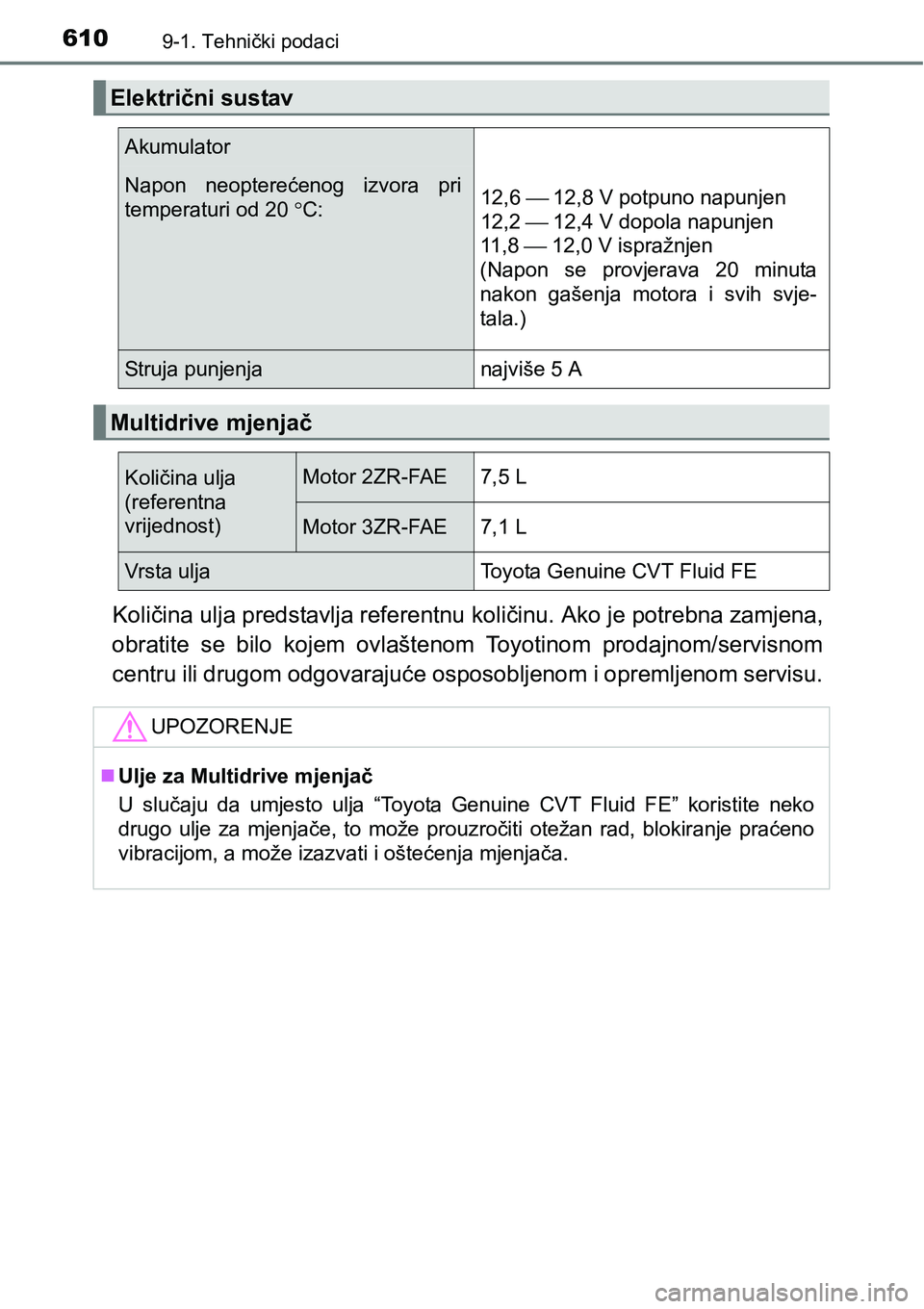

Električni sustav
Akumulator
Napon neopterećenog izvora pri
temperaturi od 20 C:12,6 12,8 V potpuno napunjen
12,2 12,4 V dopola napunjen
11 , 8  12,0 V ispražnjen
(Napon se provjerava 20 minuta
nakon gašenja motora i svih svje-
tala.)
Struja punjenja najviše 5 A
Multidrive mjenjač
Količina ulja
(referentna
vrijednost)Motor 2ZR-FAE7,5 L
Motor 3ZR-FAE7,1 L
Vrsta uljaToyota Genuine CVT Fluid FE
UPOZORENJE
Ulje za Multidrive mjenjač
U slučaju da umjesto ulja “Toyota Genuine CVT Fluid FE” koristite neko
drugo ulje za mjenjače, to može prouzročiti otežan rad, blokiranje praćeno
vibracijom, a može izazvati i oštećenja mjenjača.

6119-1. Tehnički podaci
9
Tehnički podaci

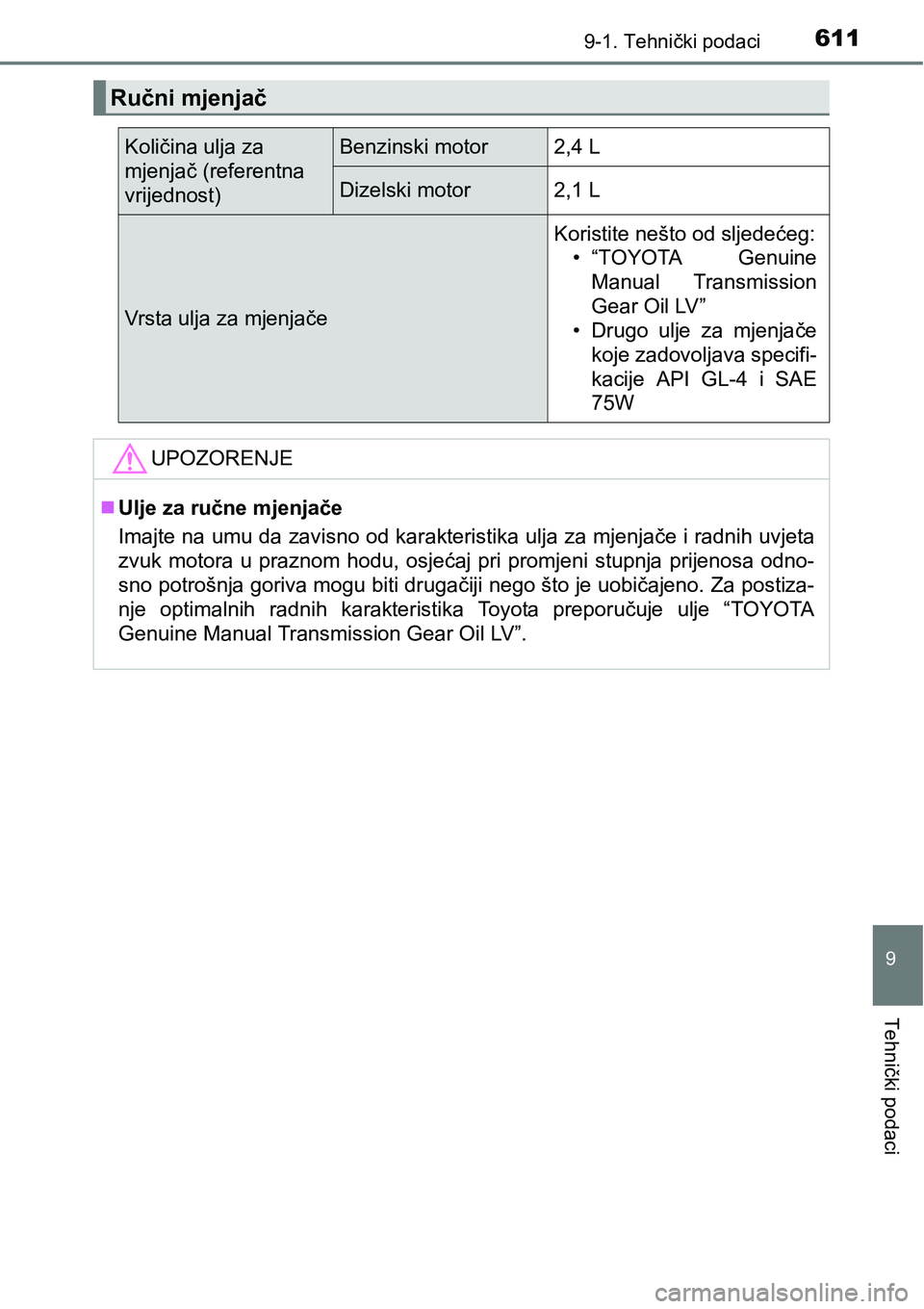

Ručni mjenjač
Količina ulja za
mjenjač (referentna
vrijednost)Benzinski motor2,4 L
Dizelski motor2,1 L
Vrsta ulja za mjenjače
Koristite nešto od sljedećeg:
• “TOYOTA Genuine
Manual Transmission
Gear Oil LV”
• Drugo ulje za mjenjače
koje zadovoljava specifi-
kacije API GL-4 i SAE
75W
UPOZORENJE
Ulje za ručne mjenjače
Imajte na umu da zavisno od karakteristika ulja za mjenjače i radnih uvjeta
zvuk motora u praznom hodu, osjećaj pri promjeni stupnja prijenosa odno-
sno potrošnja goriva mogu biti drugačiji nego što je uobičajeno. Za postiza-
nje optimalnih radnih karakteristika Toyota preporučuje ulje “TOYOTA
Genuine Manual Transmission Gear Oil LV”.

6129-1. Tehnički podaci

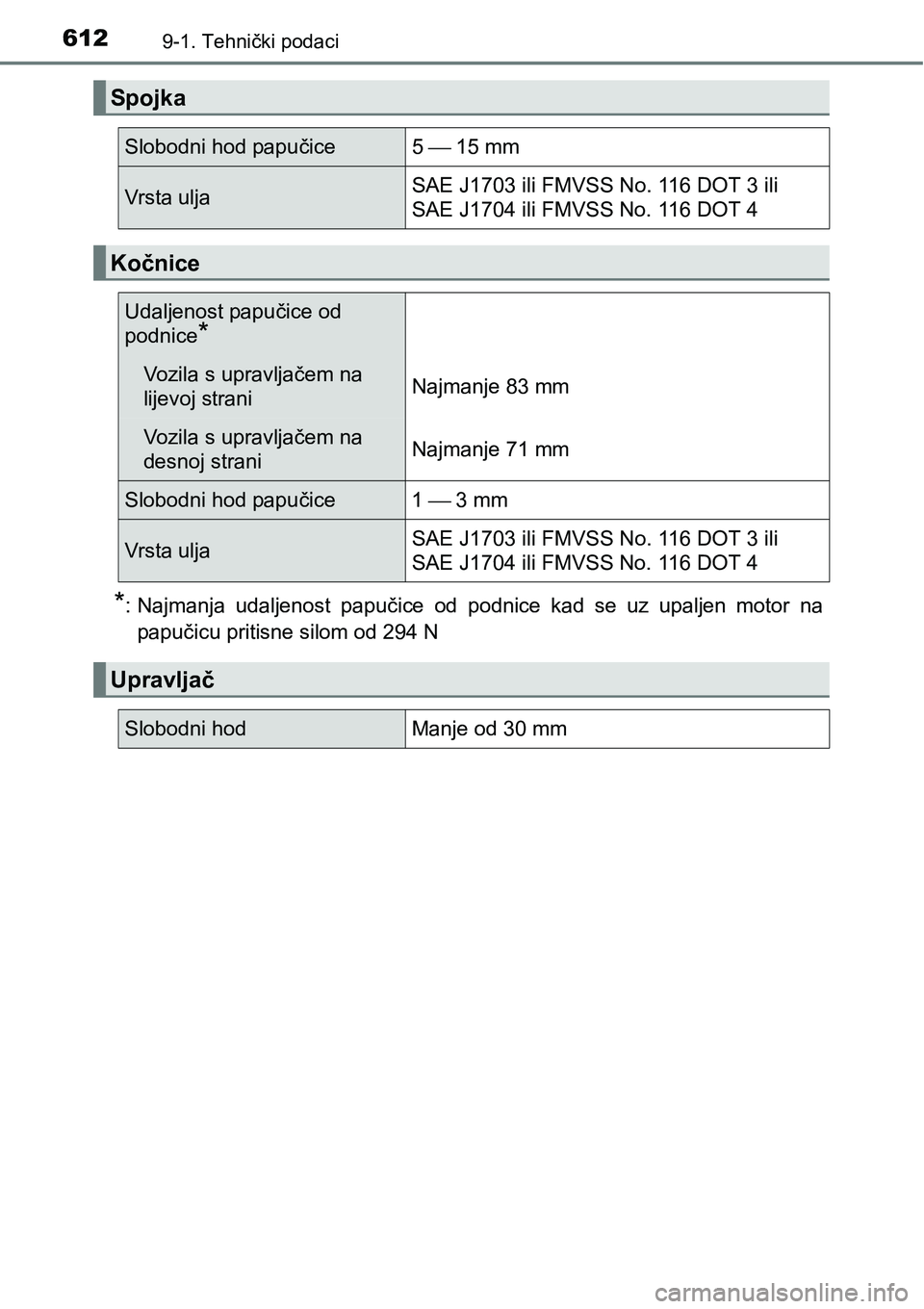

*: Najmanja udaljenost papučice od podnice kad se uz upaljen motor na
papučicu pritisne silom od 294 N
Spojka
Slobodni hod papučice5  15 mm
Vrsta uljaSAE J1703 ili FMVSS No. 116 DOT 3 ili
SAE J1704 ili FMVSS No. 116 DOT 4
Kočnice
Udaljenost papučice od
podnice
*
Vozila s upravljačem na
lijevoj straniNajmanje 83 mm
Vozila s upravljačem na
desnoj straniNajmanje 71 mm
Slobodni hod papučice 1  3 mm
Vrsta uljaSAE J1703 ili FMVSS No. 116 DOT 3 ili
SAE J1704 ili FMVSS No. 116 DOT 4
Upravljač
Slobodni hodManje od 30 mm

6139-1. Tehnički podaci
9
Tehnički podaci

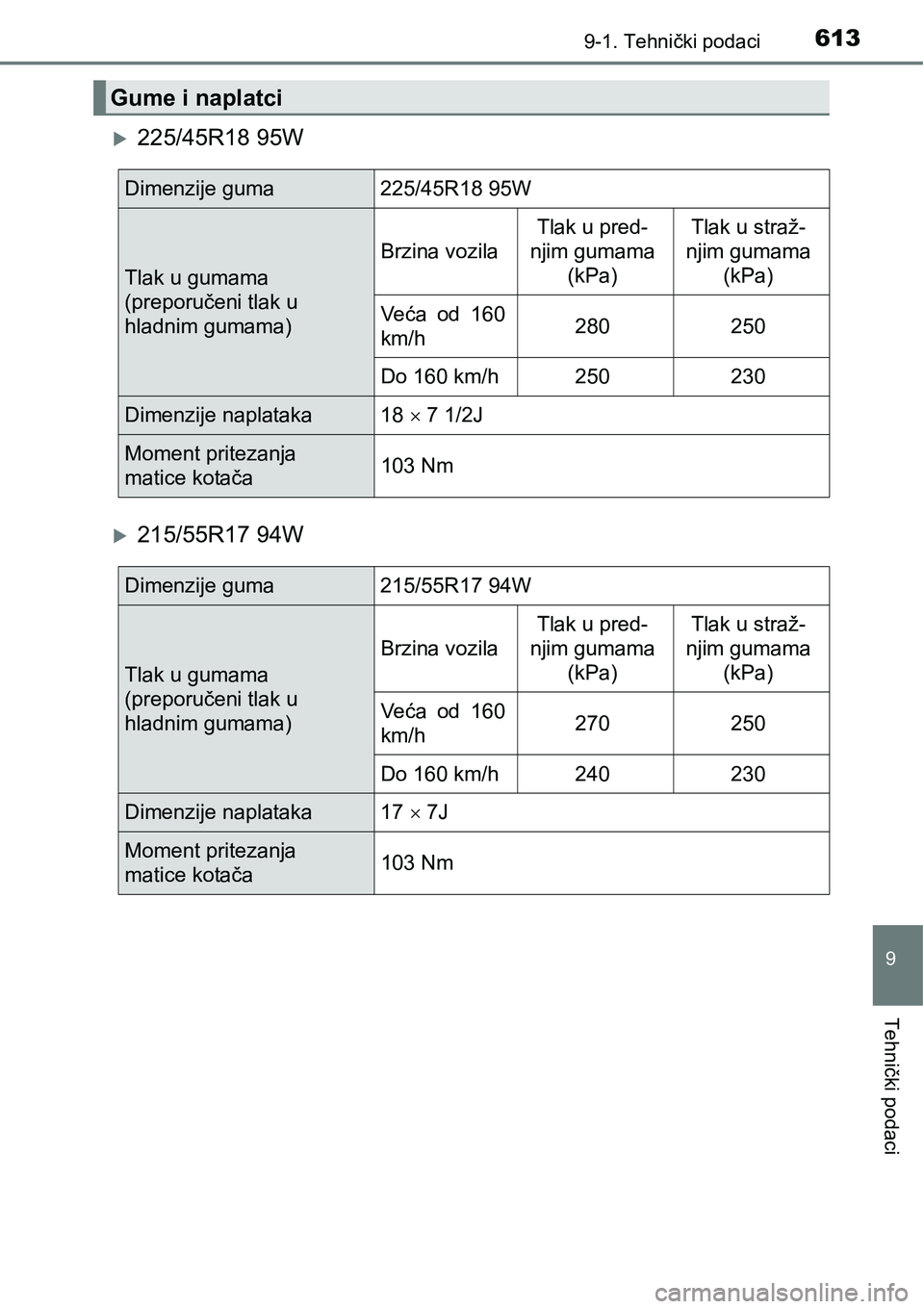

225/45R18 95W
215/55R17 94W
Gume i naplatci
Dimenzije guma 225/45R18 95W
Tlak u gumama
(preporučeni tlak u
hladnim gumama)Brzina vozilaTlak u pred-
njim gumama
(kPa)Tlak u straž-
njim gumama
(kPa)
Veća od 160
km/h280 250
Do 160 km/h 250 230
Dimenzije naplataka 18  7 1/2J
Moment pritezanja
matice kotača103 Nm
Dimenzije guma 215/55R17 94W
Tlak u gumama
(preporučeni tlak u
hladnim gumama)Brzina vozilaTlak u pred-
njim gumama
(kPa)Tlak u straž-
njim gumama
(kPa)
Veća od 160
km/h270 250
Do 160 km/h 240 230
Dimenzije naplataka 17  7J
Moment pritezanja
matice kotača103 Nm

6149-1. Tehnički podaci

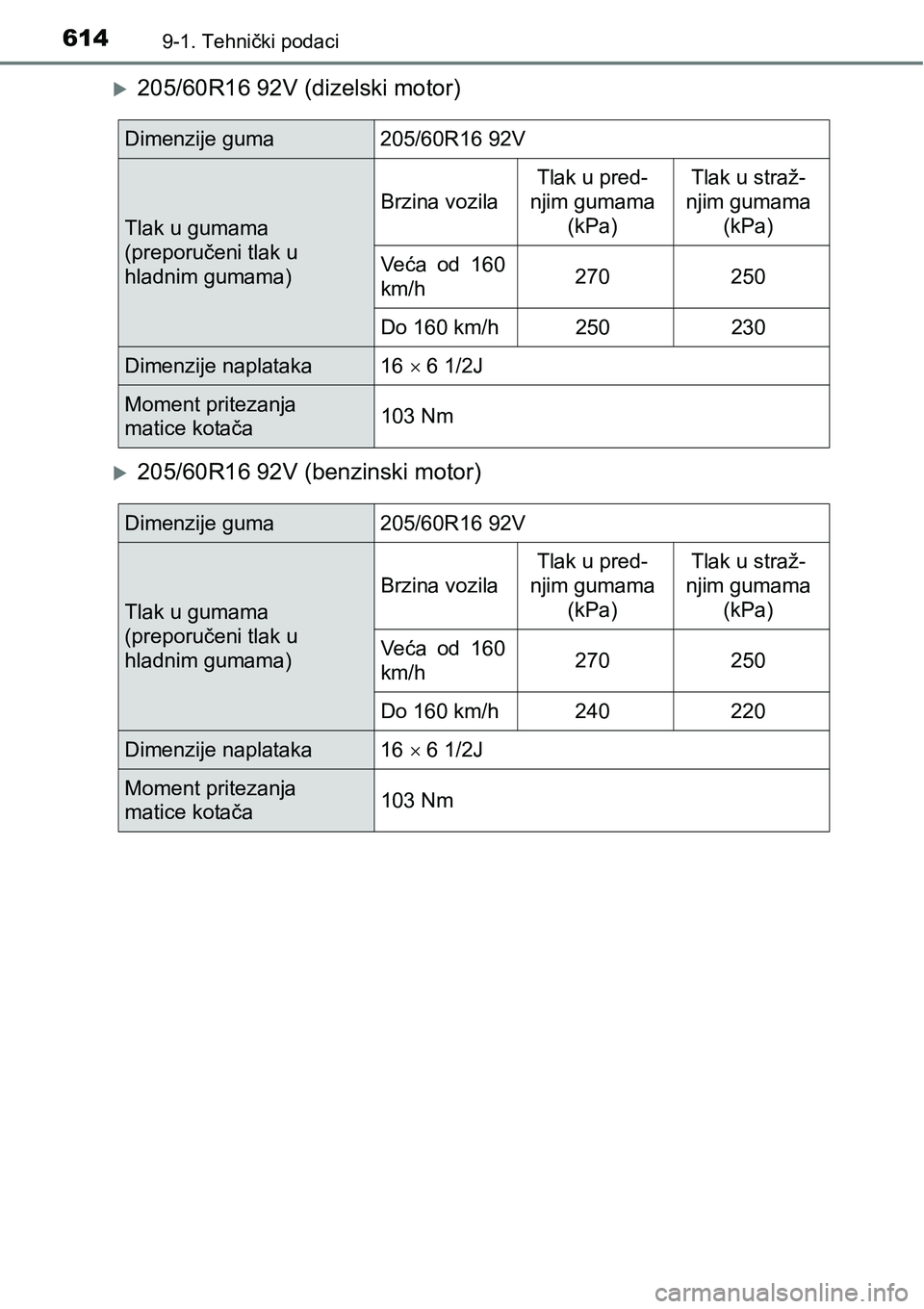

205/60R16 92V (dizelski motor)
205/60R16 92V (benzinski motor)
Dimenzije guma 205/60R16 92V
Tlak u gumama
(preporučeni tlak u
hladnim gumama)Brzina vozilaTlak u pred-
njim gumama
(kPa)Tlak u straž-
njim gumama
(kPa)
Veća od 160
km/h270 250
Do 160 km/h
250 230
Dimenzije naplataka 16  6 1/2J
Moment pritezanja
matice kotača103 Nm
Dimenzije guma 205/60R16 92V
Tlak u gumama
(preporučeni tlak u
hladnim gumama)Brzina vozilaTlak u pred-
njim gumama
(kPa)Tlak u straž-
njim gumama
(kPa)
Veća od 160
km/h270 250
Do 160 km/h 240 220
Dimenzije naplataka 16  6 1/2J
Moment pritezanja
matice kotača103 Nm

6159-1. Tehnički podaci
9
Tehnički podaci

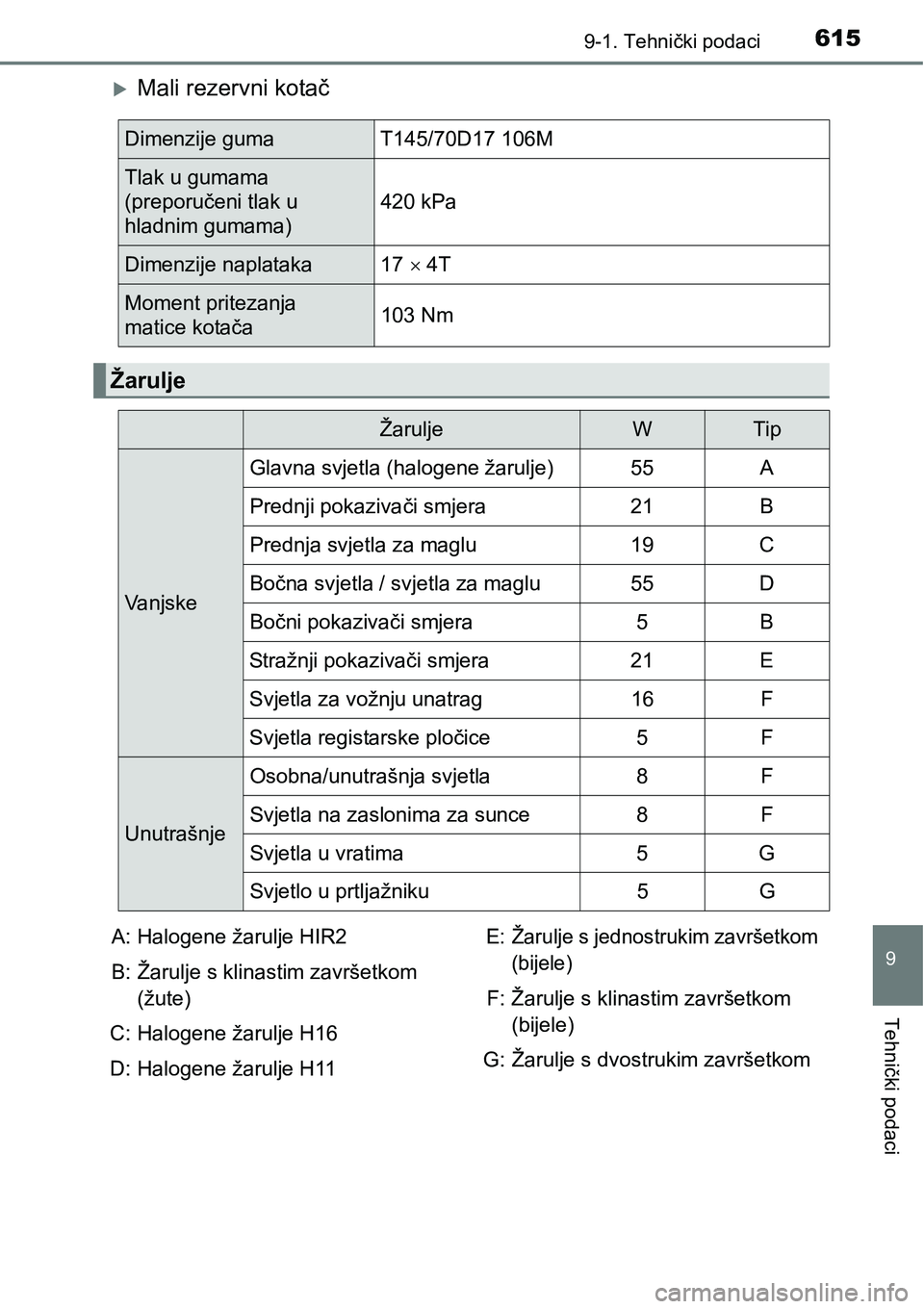

Mali rezervni kotač
Dimenzije guma T145/70D17 106M
Tlak u gumama
(preporučeni tlak u
hladnim gumama)420 kPa
Dimenzije naplataka 17  4T
Moment pritezanja
matice kotača103 Nm
Žarulje
ŽaruljeWTip
VanjskeGlavna svjetla (halogene žarulje) 55 A
Prednji pokazivači smjera 21 B
Prednja svjetla za maglu 19 C
Bočna svjetla / svjetla za maglu 55 D
Bočni pokazivači smjera 5 B
Stražnji pokazivači smjera 21 E
Svjetla za vožnju unatrag 16 F
Svjetla registarske pločice 5 F
UnutrašnjeOsobna/unutrašnja svjetla 8 F
Svjetla na zaslonima za sunce 8 F
Svjetla u vratima 5 G
Svjetlo u prtljažniku 5 G
A: Halogene žarulje HIR2
B: Žarulje s klinastim završetkom
(žute)
C: Halogene žarulje H16
D: Halogene žarulje H11E: Žarulje s jednostrukim završetkom
(bijele)
F: Žarulje s klinastim završetkom
(bijele)
G: Žarulje s dvostrukim završetkom

6169-1. Tehnički podaci

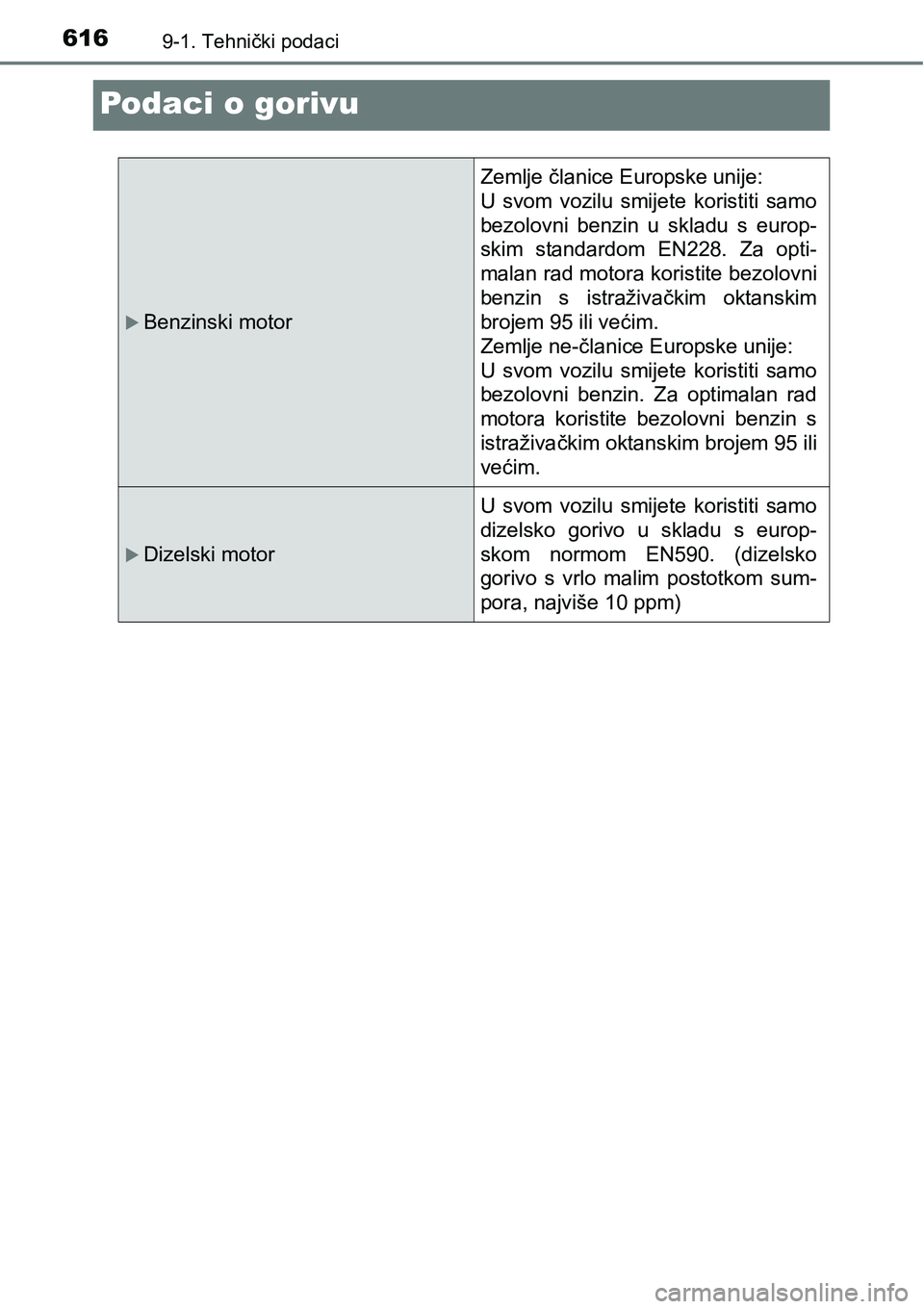

Podaci o gorivu
Benzinski motor
Zemlje članice Europske unije:
U svom vozilu smijete koristiti samo
bezolovni benzin u skladu s europ-
skim standardom EN228. Za opti-
malan rad motora koristite bezolovni
benzin s istraživačkim oktanskim
brojem 95 ili većim.
Zemlje ne-članice Europske unije:
U svom vozilu smijete koristiti samo
bezolovni benzin. Za optimalan rad
motora koristite bezolovni benzin s
istraživačkim oktanskim brojem 95 ili
većim.
Dizelski motor
U svom vozilu smijete koristiti samo
dizelsko gorivo u skladu s europ-
skom normom EN590. (dizelsko
gorivo s vrlo malim postotkom sum-
pora, najviše 10 ppm)
