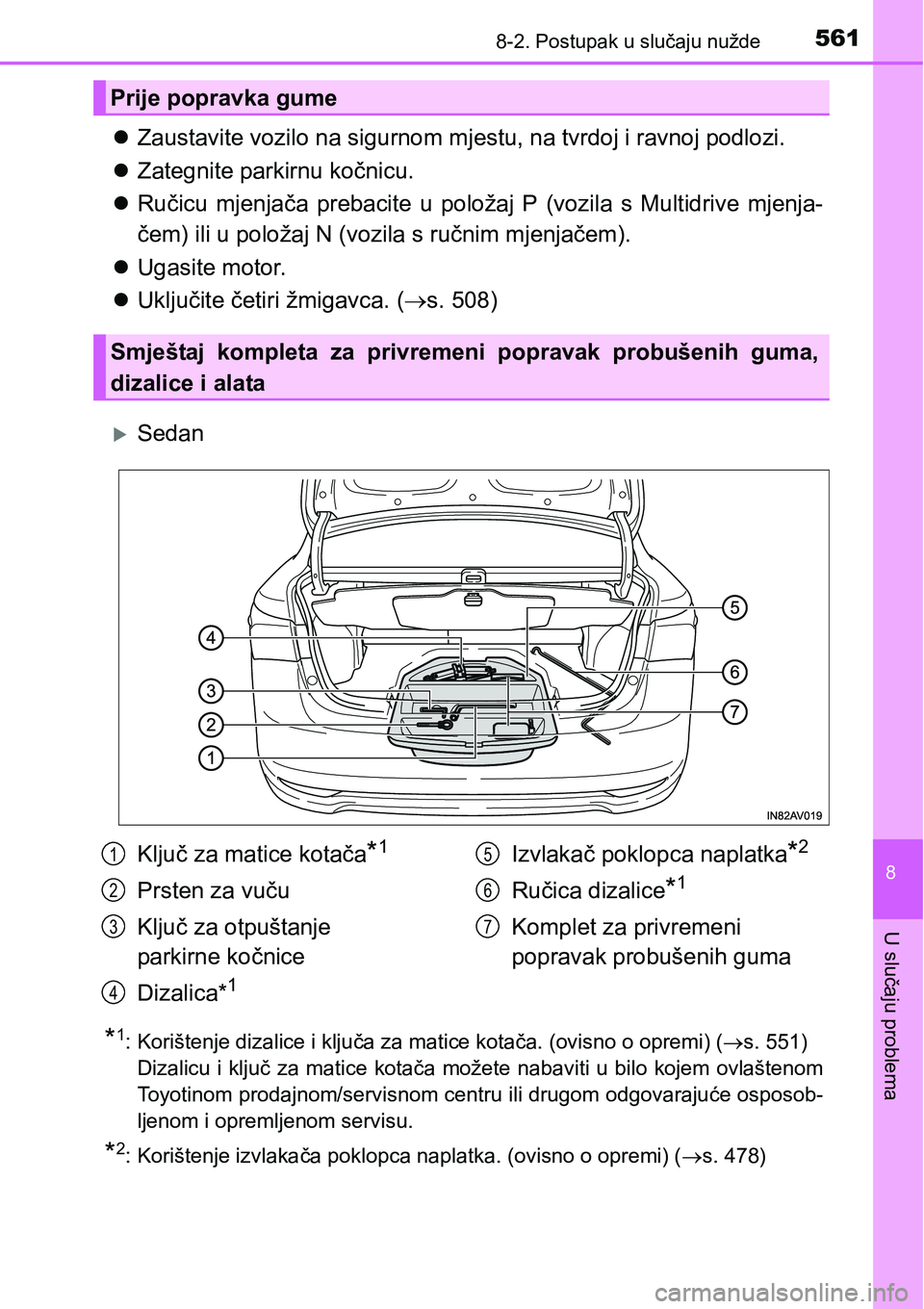

5618-2. Postupak u slučaju nužde
8
U slučaju problema
Zaustavite vozilo na sigurnom mjestu, na tvrdoj i ravnoj podlozi.
Zategnite parkirnu kočnicu.
Ručicu mjenjača prebacite u položaj P (vozila s Multidrive mjenja-
čem) ili u položaj N (vozila s ručnim mjenjačem).
Ugasite motor.
Uključite četiri žmigavca. (s. 508)
Sedan
*1: Korištenje dizalice i ključa za matice kotača. (ovisno o opremi) (s. 551)
Dizalicu i ključ za matice kotača možete nabaviti u bilo kojem ovlaštenom
Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće osposob-
ljenom i opremljenom servisu.
*2: Korištenje izvlakača poklopca naplatka. (ovisno o opremi) (s. 478)
Prije popravka gume
Smještaj kompleta za privremeni popravak probušenih guma,
dizalice i alata
Ključ za matice kotača*1
Prsten za vuču
Ključ za otpuštanje
parkirne kočnice
Dizalica*
1
Izvlakač poklopca naplatka*2
Ručica dizalice*1
Komplet za privremeni
popravak probušenih guma
1
2
3
4
5
6
7

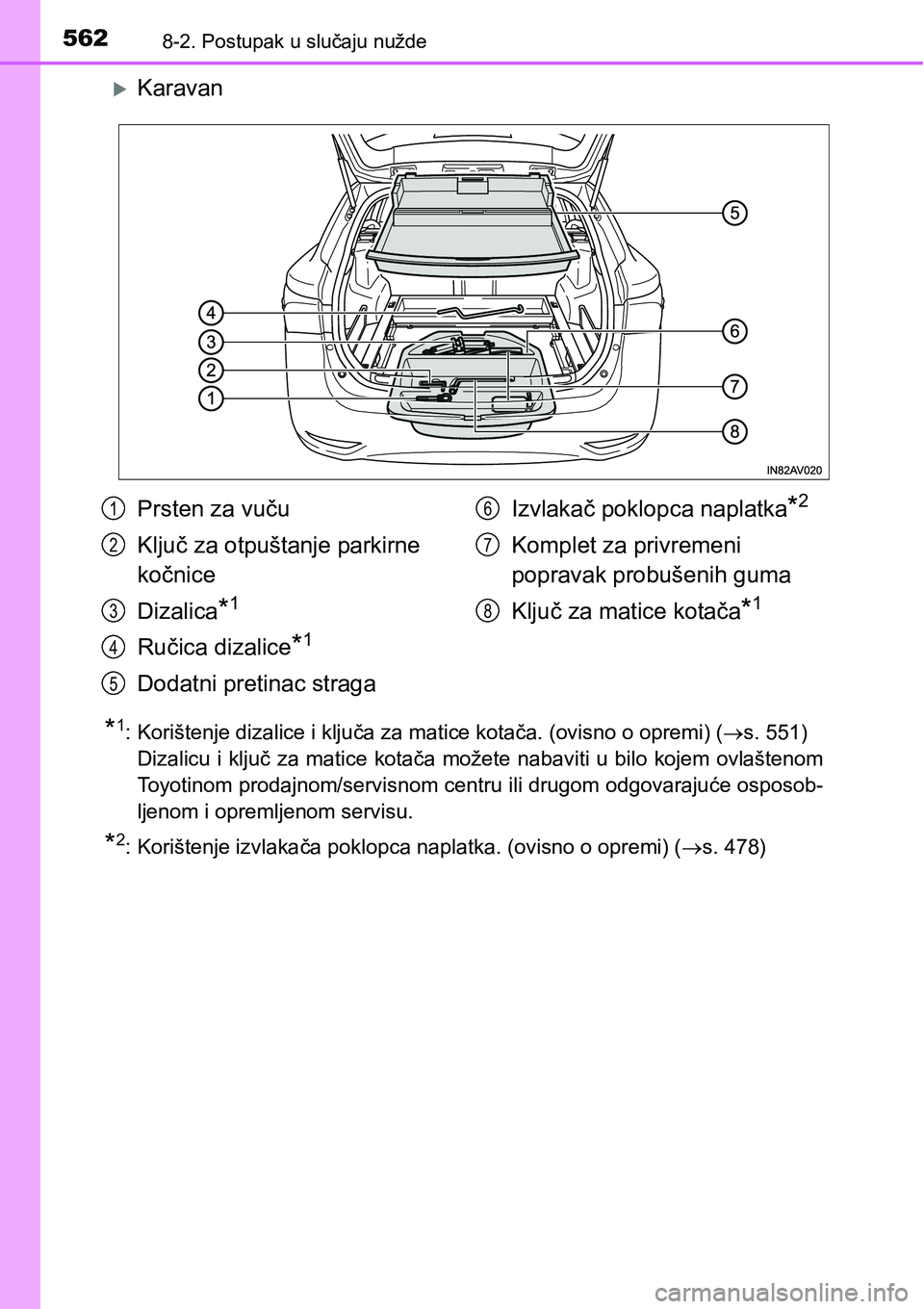

5628-2. Postupak u slučaju nužde
Karavan
*1: Korištenje dizalice i ključa za matice kotača. (ovisno o opremi) (s. 551)
Dizalicu i ključ za matice kotača možete nabaviti u bilo kojem ovlaštenom
Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće osposob-
ljenom i opremljenom servisu.
*2: Korištenje izvlakača poklopca naplatka. (ovisno o opremi) (s. 478)
Prsten za vuču
Ključ za otpuštanje parkirne
kočnice
Dizalica
*1
Ručica dizalice*1
Dodatni pretinac stragaIzvlakač poklopca naplatka
*2
Komplet za privremeni
popravak probušenih guma
Ključ za matice kotača
*1
1
2
3
4
5
6
7
8

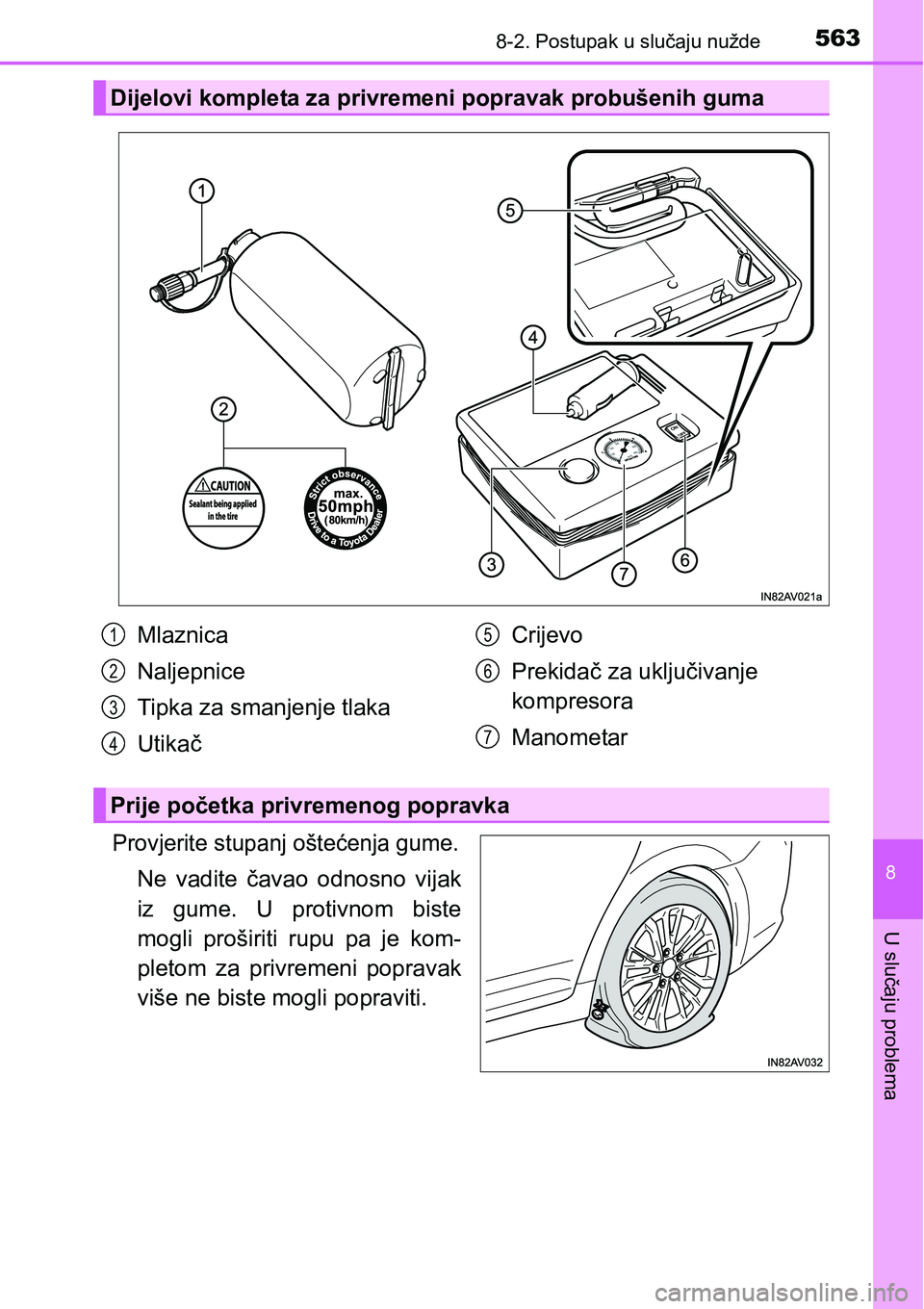

5638-2. Postupak u slučaju nužde
8
U slučaju problema
Provjerite stupanj oštećenja gume.
Ne vadite čavao odnosno vijak
iz gume. U protivnom biste
mogli proširiti rupu pa je kom-
pletom za privremeni popravak
više ne biste mogli popraviti.
Dijelovi kompleta za privremeni popravak probušenih guma
Mlaznica
Naljepnice
Tipka za smanjenje tlaka
UtikačCrijevo
Prekidač za uključivanje
kompresora
Manometar1
2
3
4
5
6
7
Prije početka privremenog popravka

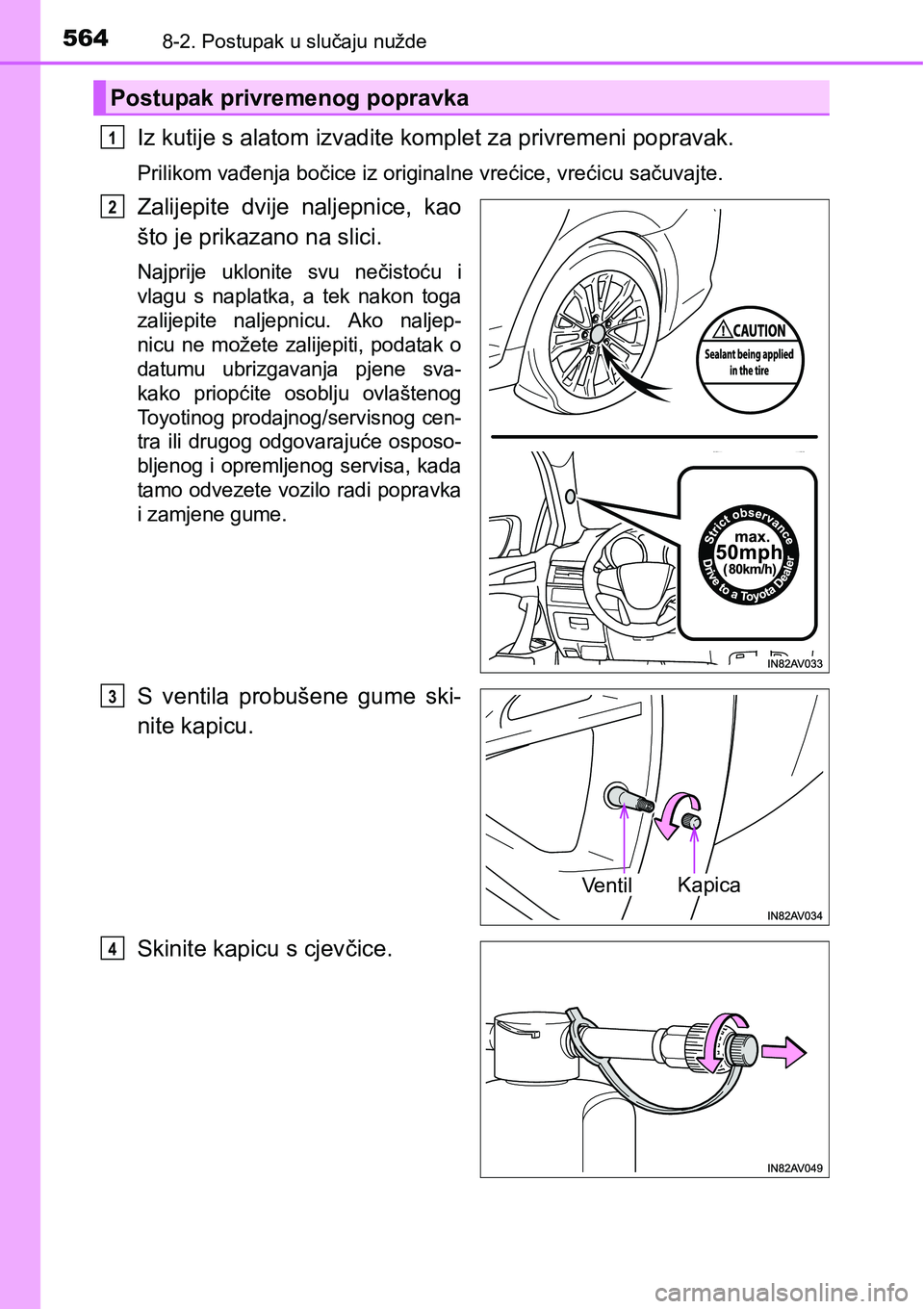

5648-2. Postupak u slučaju nužde
Iz kutije s alatom izvadite komplet za privremeni popravak.
Prilikom vađenja bočice iz originalne vrećice, vrećicu sačuvajte.
Zalijepite dvije naljepnice, kao
što je prikazano na slici.
Najprije uklonite svu nečistoću i
vlagu s naplatka, a tek nakon toga
zalijepite naljepnicu. Ako naljep-
nicu ne možete zalijepiti, podatak o
datumu ubrizgavanja pjene sva-
kako priopćite osoblju ovlaštenog
Toyotinog prodajnog/servisnog cen-
tra ili drugog odgovarajuće osposo-
bljenog i opremljenog servisa, kada
tamo odvezete vozilo radi popravka
i zamjene gume.
S ventila probušene gume ski-
nite kapicu.
Skinite kapicu s cjevčice.
Postupak privremenog popravka
1

2
VentilKapica
3
4

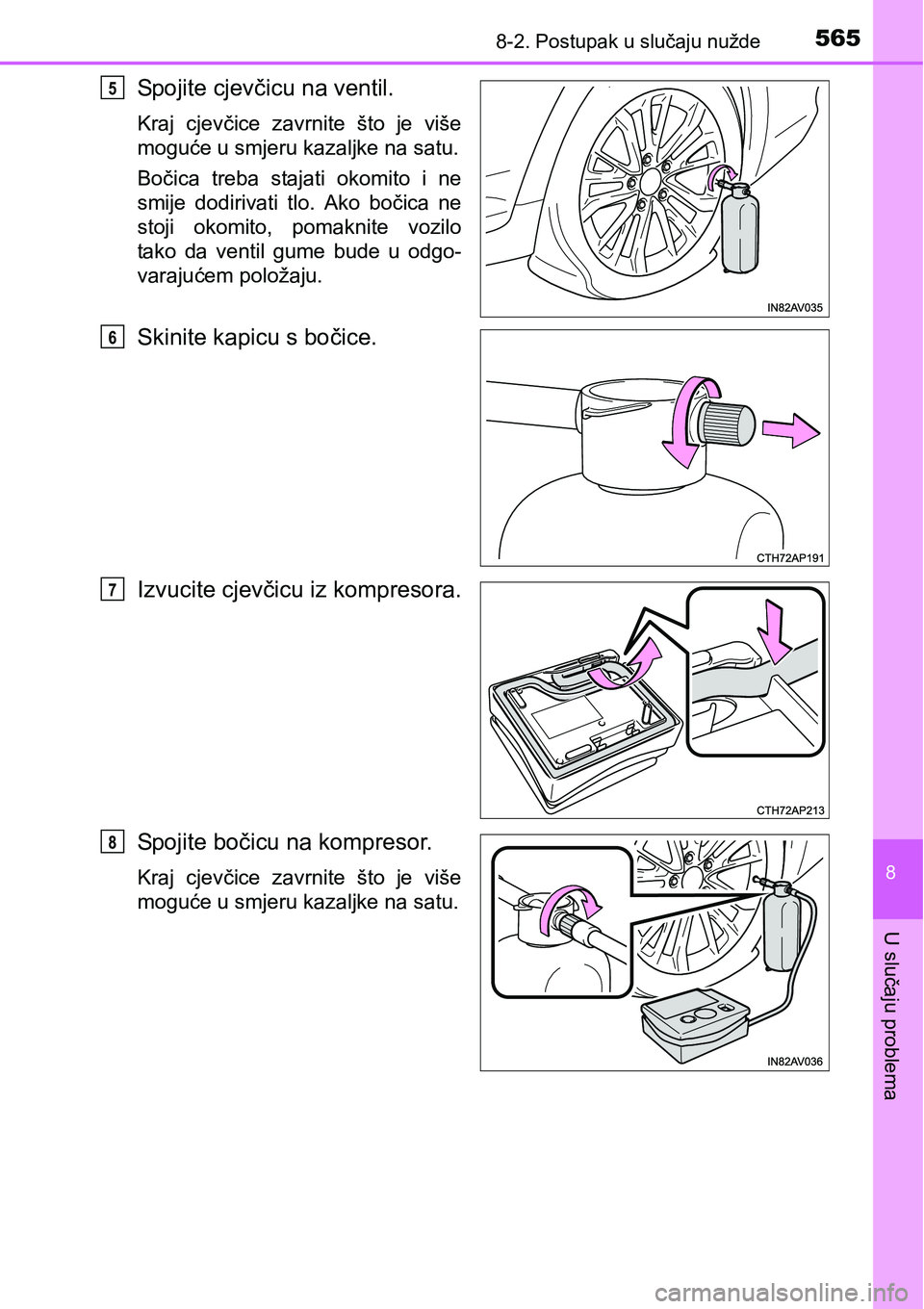

5658-2. Postupak u slučaju nužde
8
U slučaju problema
Spojite cjevčicu na ventil.
Kraj cjevčice zavrnite što je više
moguće u smjeru kazaljke na satu.
Bočica treba stajati okomito i ne
smije dodirivati tlo. Ako bočica ne
stoji okomito, pomaknite vozilo
tako da ventil gume bude u odgo-
varajućem položaju.
Skinite kapicu s bočice.
Izvucite cjevčicu iz kompresora.
Spojite bočicu na kompresor.
Kraj cjevčice zavrnite što je više
moguće u smjeru kazaljke na satu.
5
6
7
8

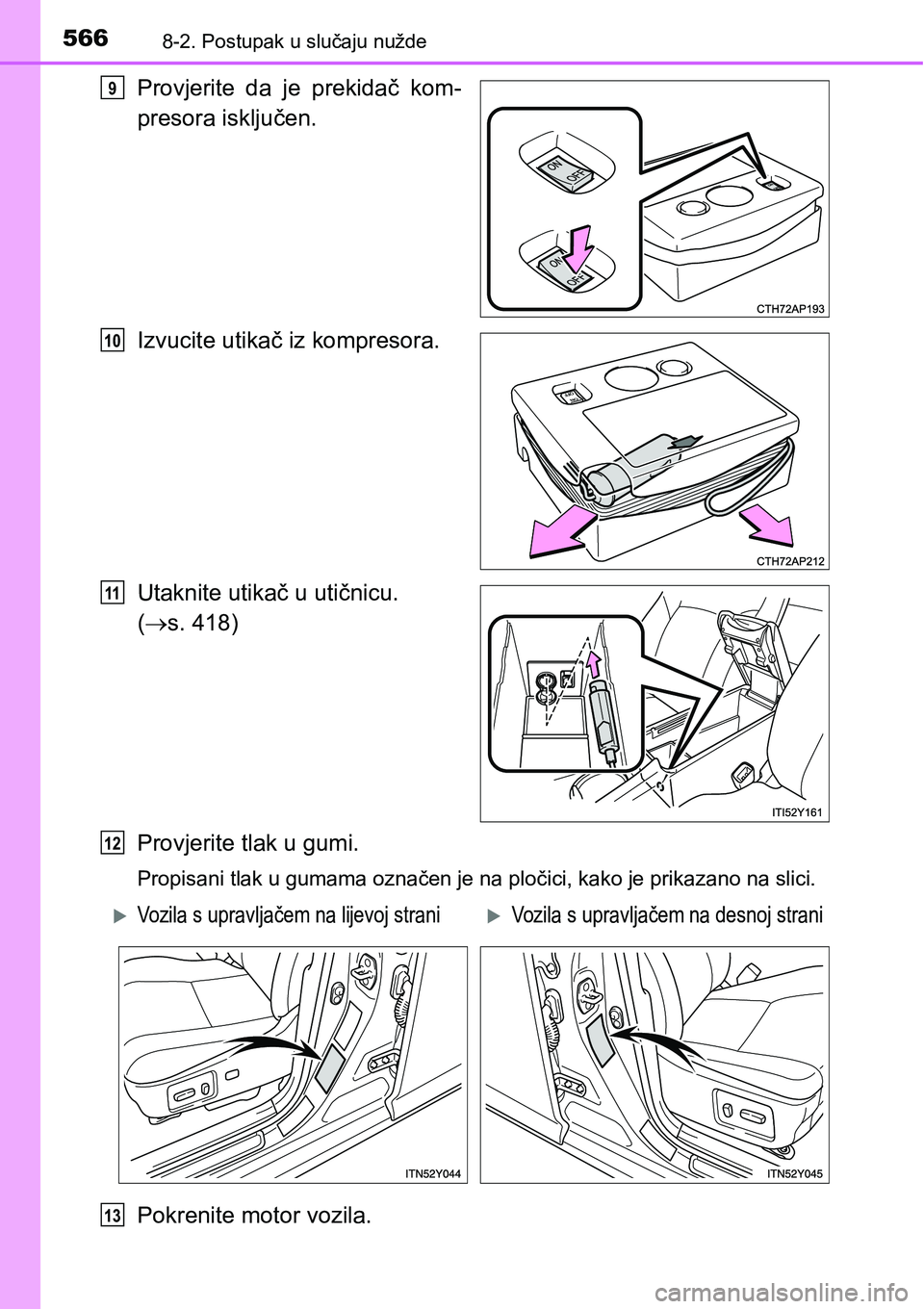

5668-2. Postupak u slučaju nužde
Provjerite da je prekidač kom-
presora isključen.
Izvucite utikač iz kompresora.
Utaknite utikač u utičnicu.
(s. 418)
Provjerite tlak u gumi.
Propisani tlak u gumama označen je na pločici, kako je prikazano na slici.
Pokrenite motor vozila.
9
10
11
12
Vozila s upravljačem na lijevoj straniVozila s upravljačem na desnoj strani
13

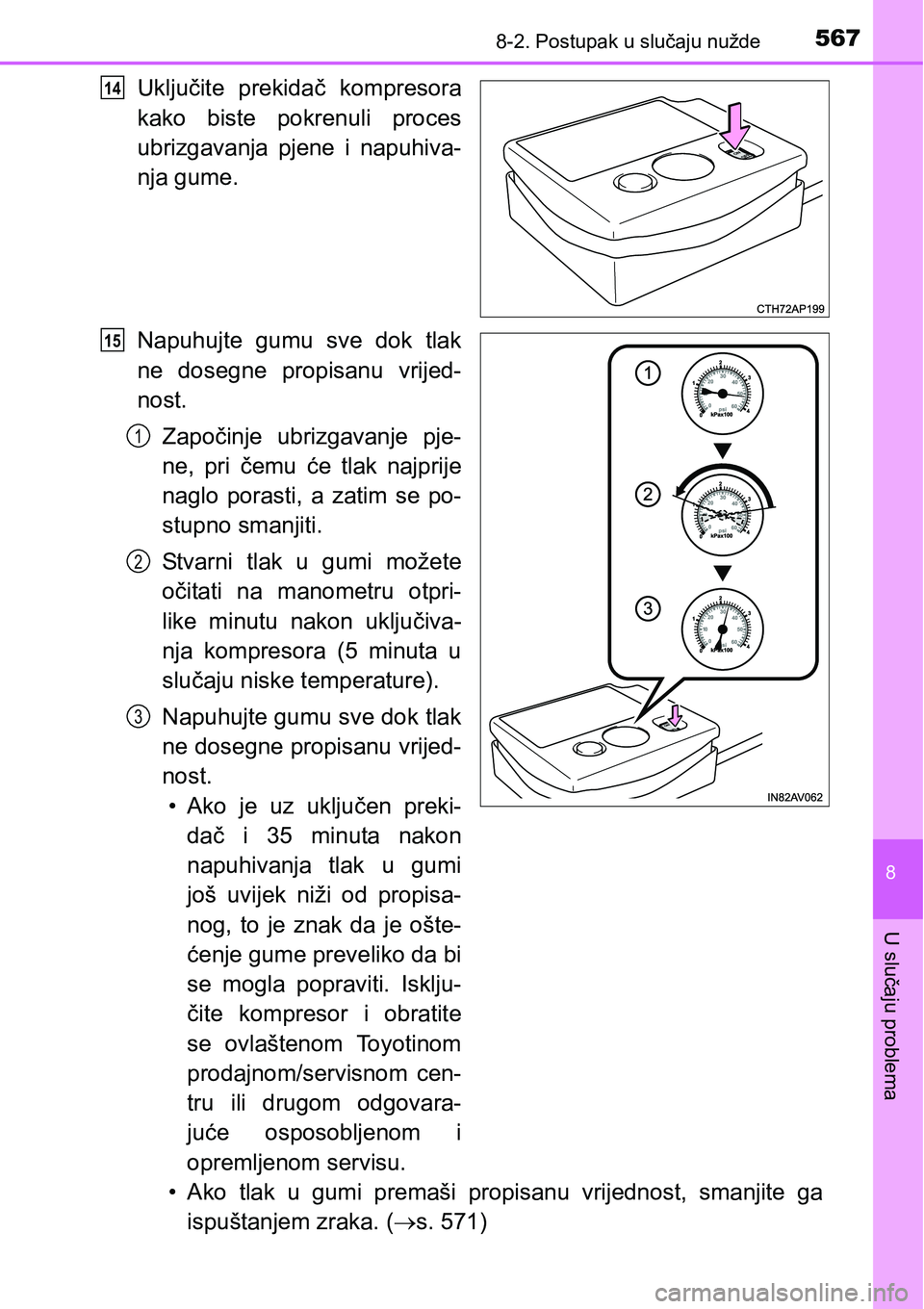

5678-2. Postupak u slučaju nužde
8
U slučaju problema
Uključite prekidač kompresora
kako biste pokrenuli proces
ubrizgavanja pjene i napuhiva-
nja gume.
Napuhujte gumu sve dok tlak
ne dosegne propisanu vrijed-
nost.
Započinje ubrizgavanje pje-
ne, pri čemu će tlak najprije
naglo porasti, a zatim se po-
stupno smanjiti.
Stvarni tlak u gumi možete
očitati na manometru otpri-
like minutu nakon uključiva-
nja kompresora (5 minuta u
slučaju niske temperature).
Napuhujte gumu sve dok tlak
ne dosegne propisanu vrijed-
nost.
• Ako je uz uključen preki-
dač i 35 minuta nakon
napuhivanja tlak u gumi
još uvijek niži od propisa-
nog, to je znak da je ošte-
ćenje gume preveliko da bi
se mogla popraviti. Isklju-
čite kompresor i obratite
se ovlaštenom Toyotinom
prodajnom/servisnom cen-
tru ili drugom odgovara-
juće osposobljenom i
opremljenom servisu.
• Ako tlak u gumi premaši propisanu vrijednost, smanjite ga
ispuštanjem zraka. (s. 571)14
15
1
2
3

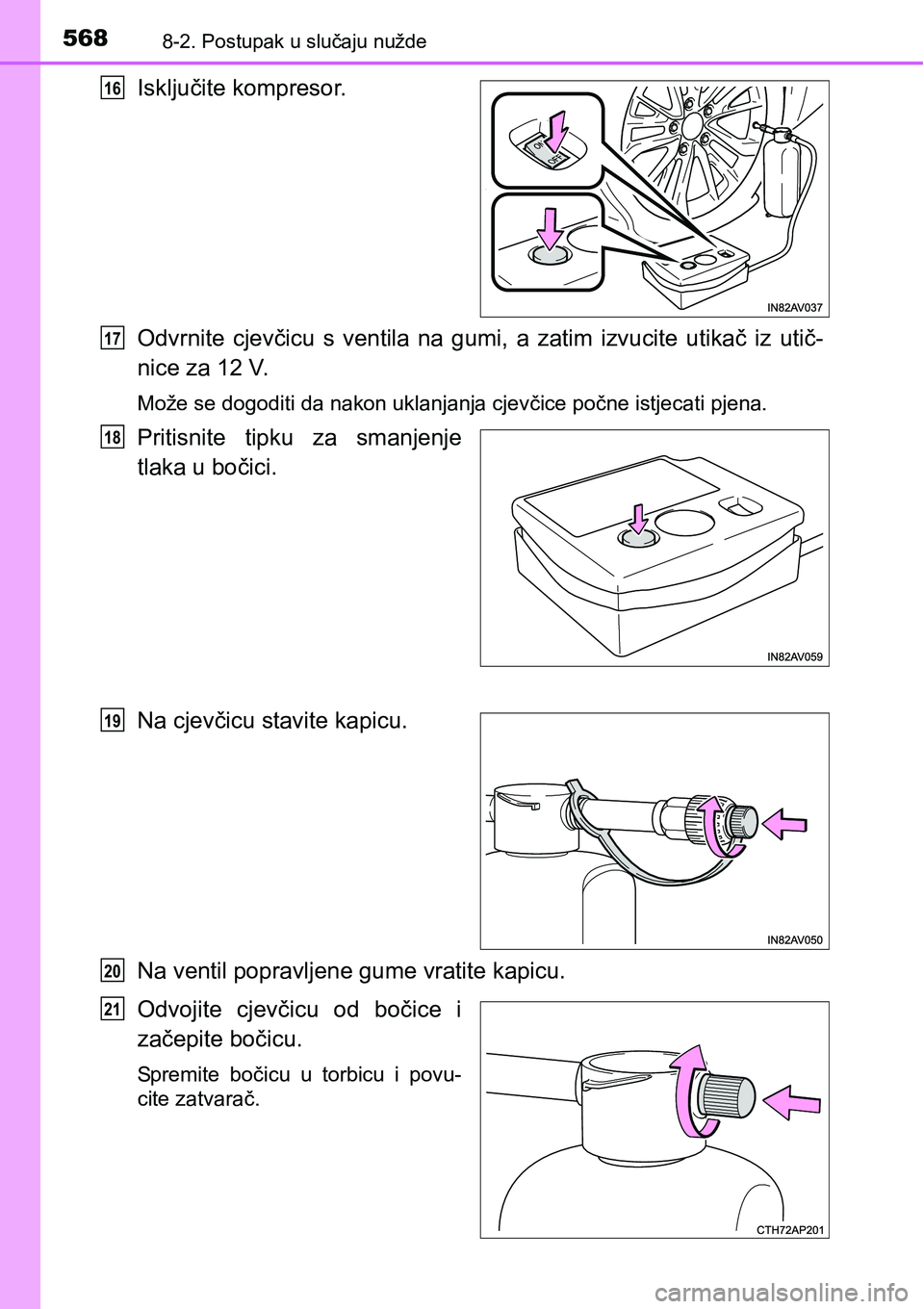

5688-2. Postupak u slučaju nužde
Isključite kompresor.
Odvrnite cjevčicu s ventila na gumi, a zatim izvucite utikač iz utič-
nice za 12 V.
Može se dogoditi da nakon uklanjanja cjevčice počne istjecati pjena.
Pritisnite tipku za smanjenje
tlaka u bočici.
Na cjevčicu stavite kapicu.
Na ventil popravljene gume vratite kapicu.
Odvojite cjevčicu od bočice i
začepite bočicu.
Spremi te bočicu u torbicu i povu-
cite zatvarač.
16
17
18
19
20
21
