2015 TOYOTA AVENSIS Upute Za Rukovanje (in Croatian)

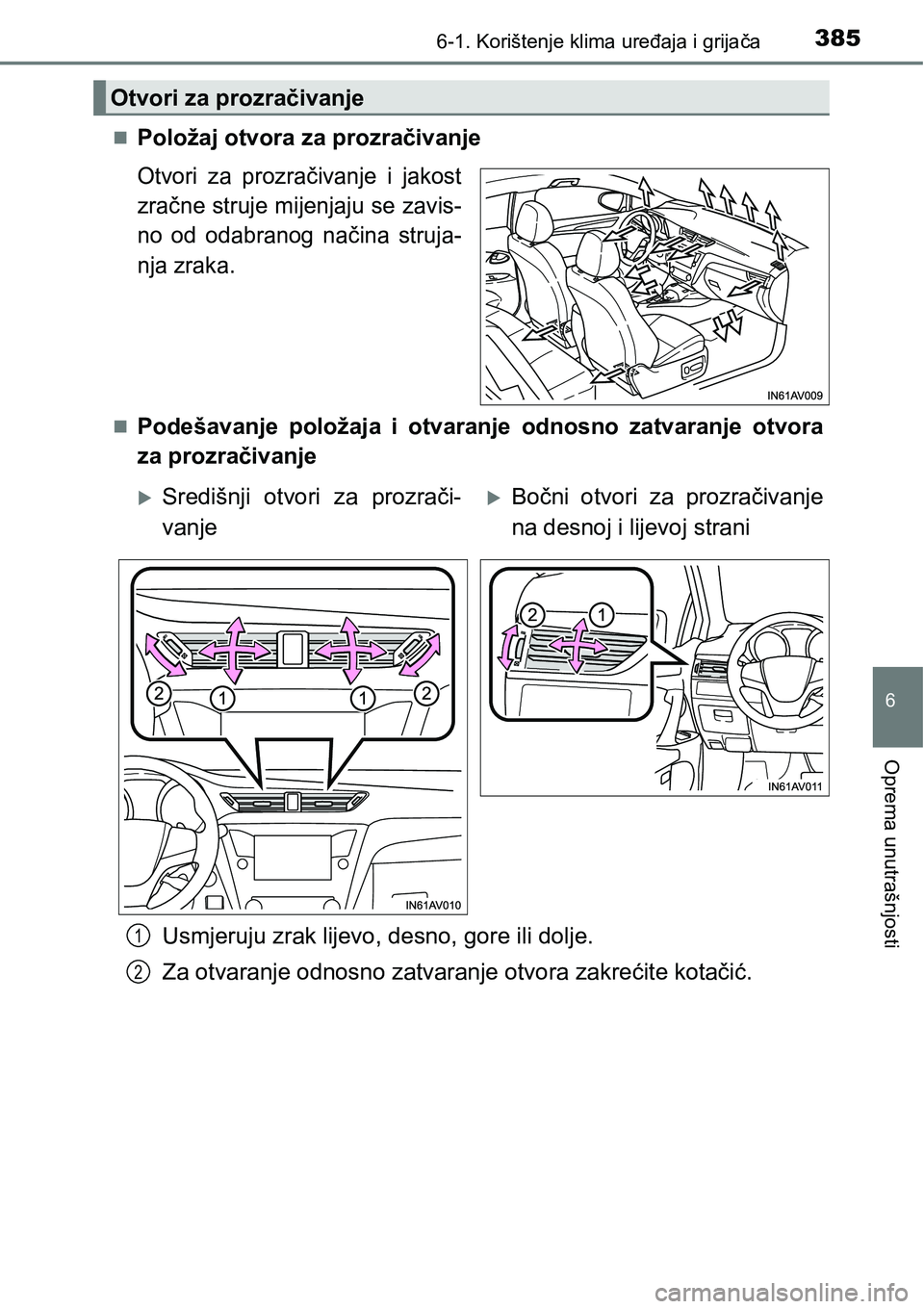

3856-1. Korištenje klima uređaja i grijača
6
Oprema unutrašnjosti
Položaj otvora za prozračivanje
Otvori za prozračivanje i jakost
zračne struje mijenjaju se zavis-
no od odabranog načina struja-
nja zraka.
Podešavanje položaja i otvaranje odnosno zatvaranje otvora
za prozračivanje
Usmjeruju zrak lijevo, desno, gore ili dolje.
Za otvaranje odnosno zatvaranje otvora zakrećite kotačić.
Otvori za prozračivanje
Središnji otvori za prozrači-
vanjeBočni otvori za prozračivanje
na desnoj i lijevoj strani
1
2

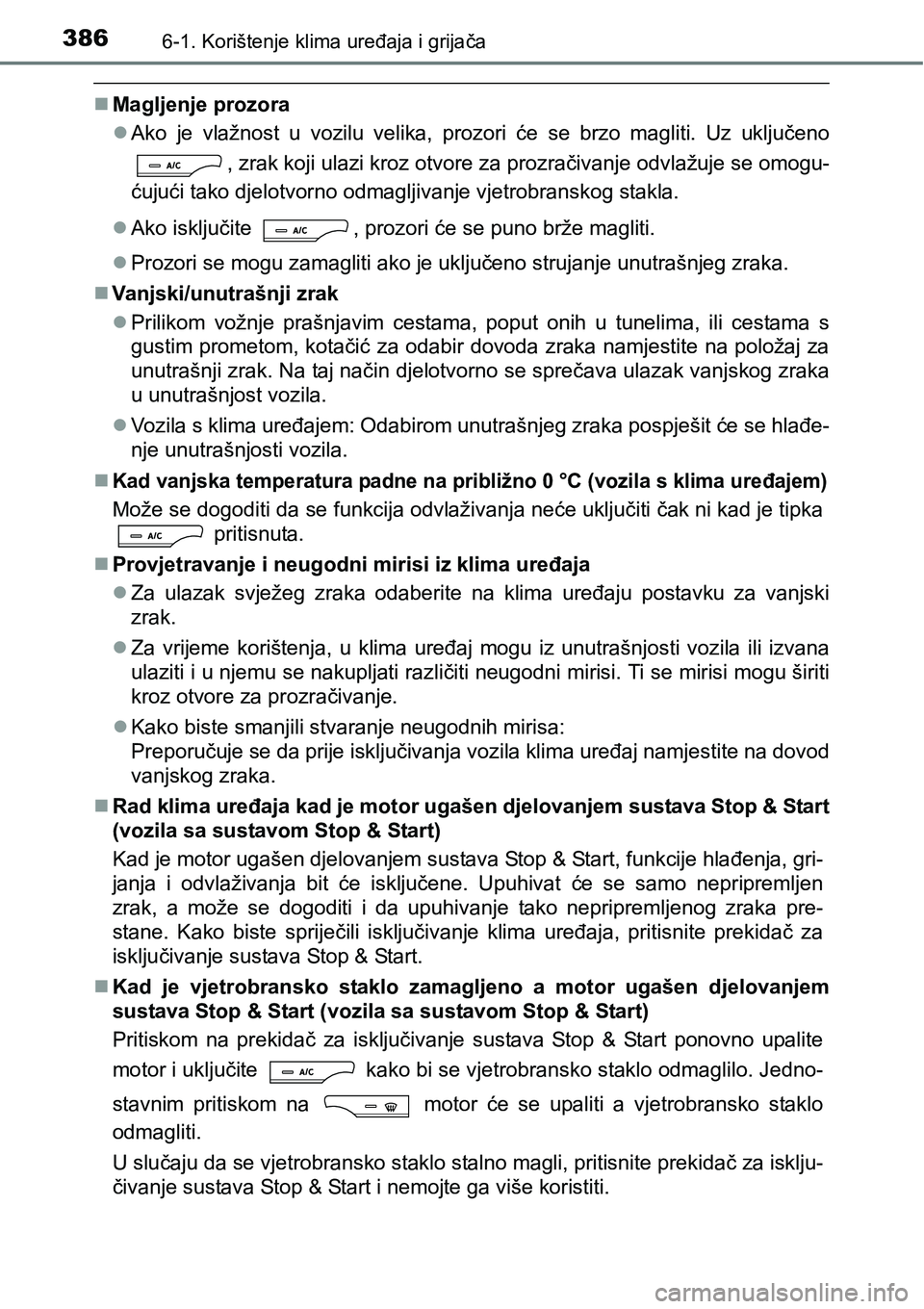

3866-1. Korištenje klima uređaja i grijača
Magljenje prozora
Ako je vlažnost u vozilu velika, prozori će se brzo magliti. Uz uključeno
, zrak koji ulazi kroz otvore za prozračivanje odvlažuje se omogu-
ćujući tako djelotvorno odmagljivanje vjetrobranskog stakla.
Ako isključite , prozori će se puno brže magliti.
Prozori se mogu zamagliti ako je uključeno strujanje unutrašnjeg zraka.
Vanjski/unutrašnji zrak
Prilikom vožnje prašnjavim cestama, poput onih u tunelima, ili cestama s
gustim prometom, kotačić za odabir dovoda zraka namjestite na položaj za
unutrašnji zrak. Na taj način djelotvorno se sprečava ulazak vanjskog zraka
u unutrašnjost vozila.
Vozila s klima uređajem: Odabirom unutrašnjeg zraka pospješit će se hlađe-
nje unutrašnjosti vozila.

Kad vanjska temperatura padne na približno 0 °C (vozila s klima uređajem)
Može se dogoditi da se funkcija odvlaživanja neće uključiti čak ni kad je tipka
pritisnuta.
Provjetravanje i neugodni mirisi iz klima uređaja
Za ulazak svježeg zraka odaberite na klima uređaju postavku za vanjski
zrak.
Za vrijeme korištenja, u klima uređaj mogu iz unutrašnjosti vozila ili izvana
ulaziti i u njemu se nakupljati različiti neugodni mirisi. Ti se mirisi mogu širiti
kroz otvore za prozračivanje.
Kako biste smanjili stvaranje neugodnih mirisa:
Preporučuje se da prije isključivanja vozila klima uređaj namjestite na dovod
vanjskog zraka.
Rad klima uređaja kad je motor ugašen djelovanjem sustava Stop & Start
(vozila sa sustavom Stop & Start)
Kad je motor ugašen djelovanjem sustava Stop & Start, funkcije hlađenja, gri-
janja i odvlaživanja bit će isključene. Upuhivat će se samo nepripremljen
zrak, a može se dogoditi i da upuhivanje tako nepripremljenog zraka pre-
stane. Kako biste spriječili isključivanje klima uređaja, pritisnite prekidač za
isključivanje sustava Stop & Start.
Kad je vjetrobransko staklo zamagljeno a motor ugašen djelovanjem
sustava Stop & Start (vozila sa sustavom Stop & Start)
Pritiskom na prekidač za isključivanje sustava Stop & Start ponovno upalite
motor i uključite kako bi se vjetrobransko staklo odmaglilo. Jedno-
stavnim pritiskom na motor će se upaliti a vjetrobransko staklo
odmagliti.
U slučaju da se vjetrobransko staklo stalno magli, pritisnite prekidač za isklju-
čivanje sustava Stop & Start i nemojte ga više koristiti.

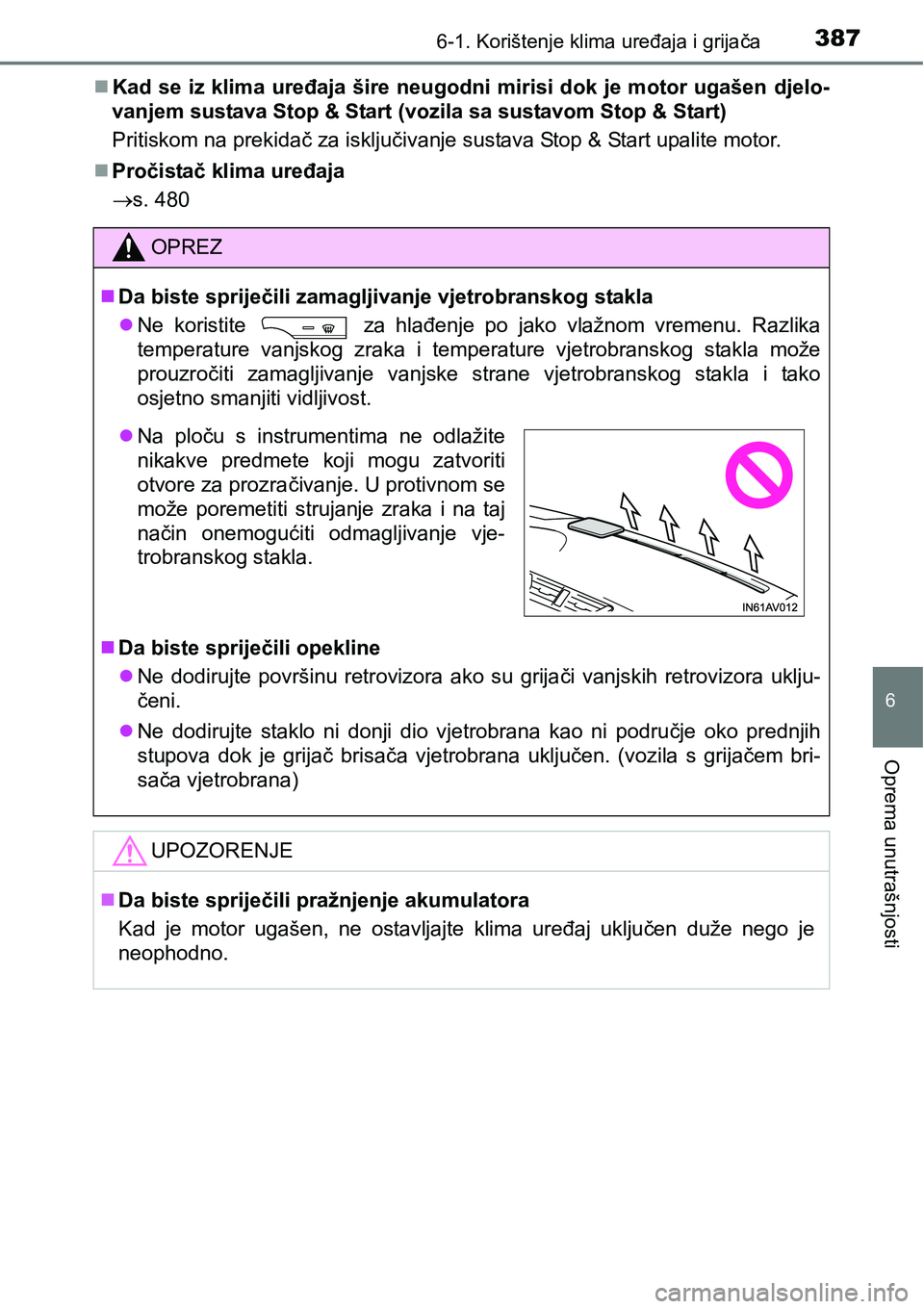

3876-1. Korištenje klima uređaja i grijača
6
Oprema unutrašnjosti
Kad se iz klima uređaja šire neugodni mirisi dok je motor ugašen djelo-
vanjem sustava Stop & Start (vozila sa sustavom Stop & Start)
Pritiskom na prekidač za isključivanje sustava Stop & Start upalite motor.
Pročistač klima uređaja
s. 480
OPREZ
Da biste spriječili zamagljivanje vjetrobranskog stakla
Ne koristite
za hlađenje po jako vlažnom vremenu. Razlika
temperature vanjskog zraka i temperature vjetrobranskog stakla može
prouzročiti zamagljivanje vanjske strane vjetrobranskog stakla i tako
osjetno smanjiti vidljivost.
Da biste spriječili opekline
Ne dodirujte površinu retrovizora ako su grijači vanjskih retrovizora uklju-
čeni.
Ne dodirujte staklo ni donji dio vjetrobrana kao ni područje oko prednjih
stupova dok je grijač brisača vjetrobrana uključen. (vozila s grijačem bri-
sača vjetrobrana)
UPOZORENJE
Da biste spriječili pražnjenje akumulatora
Kad je motor ugašen, ne ostavljajte klima uređaj uključen duže nego je
neophodno.
Na ploču s instrumentima ne odlažite
nikakve predmete koji mogu zatvoriti
otvore za prozračivanje. U protivnom se
može poremetiti strujanje zraka i na taj
način onemogućiti odmagljivanje vje-
trobranskog stakla.

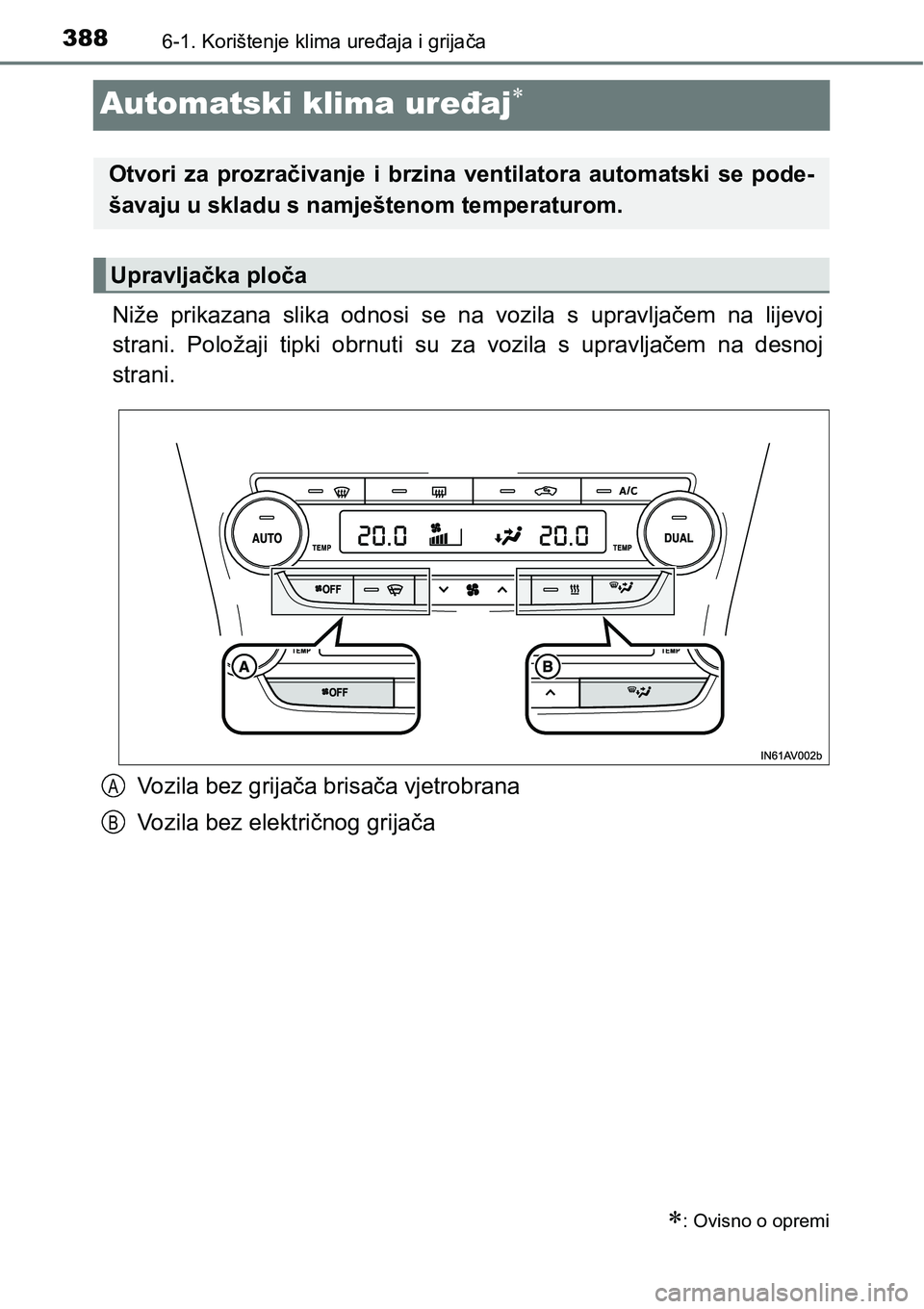

3886-1. Korištenje klima uređaja i grijača
Automatski klima uređaj
Niže prikazana slika odnosi se na vozila s upravljačem na lijevoj
strani. Položaji tipki obrnuti su za vozila s upravljačem na desnoj
strani.
Vozila bez grijača brisača vjetrobrana
Vozila bez električnog grijača
: Ovisno o opremi
Otvori za prozračivanje i brzina ventilatora automatski se pode-
šavaju u skladu s namještenom temperaturom.
Upravljačka ploča
A
B

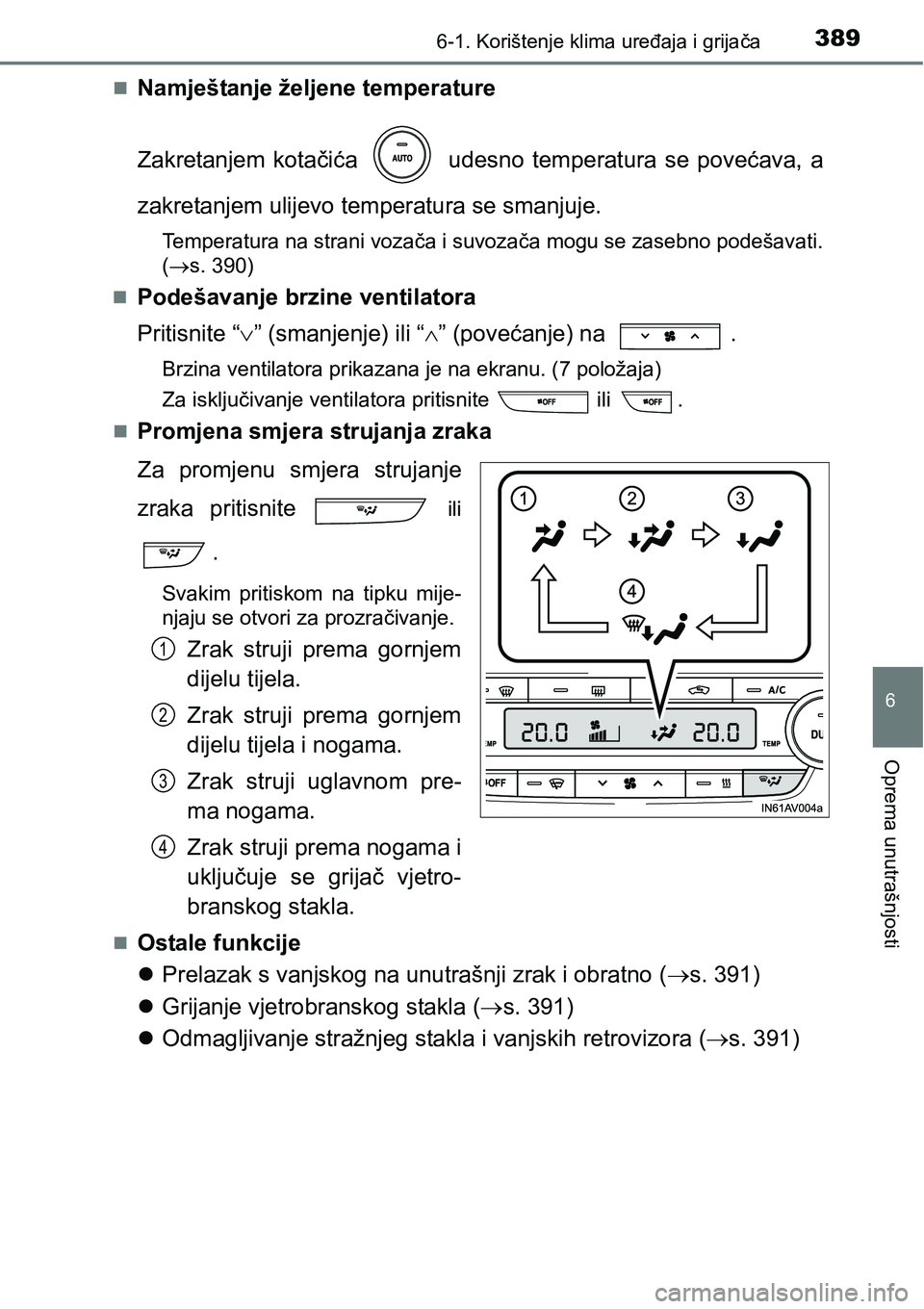

3896-1. Korištenje klima uređaja i grijača
6
Oprema unutrašnjosti
Namještanje željene temperature
Zakretanjem kotačića udesno temperatura se povećava, a
zakretanjem ulijevo temperatura se smanjuje.
Temperatura na strani vozača i suvozača mogu se zasebno podešavati.
(s. 390)

Podešavanje brzine ventilatora
Pritisnite “” (smanjenje) ili “” (povećanje) na .
Brzina ventilatora prikazana je na ekranu. (7 položaja)
Za isključivanje ventilatora pritisnite ili .

Promjena smjera strujanja zraka
Za promjenu smjera strujanje
zraka pritisnite
ili
.
Svakim pritiskom na tipku mije-
njaju se otvori za prozračivanje.
Zrak struji prema gornjem
dijelu tijela.
Zrak struji prema gornjem
dijelu tijela i nogama.
Zrak struji uglavnom pre-
ma nogama.
Zrak struji prema nogama i
uključuje se grijač vjetro-
branskog stakla.
Ostale funkcije
Prelazak s vanjskog na unutrašnji zrak i obratno (s. 391)
Grijanje vjetrobranskog stakla (s. 391)
Odmagljivanje stražnjeg stakla i vanjskih retrovizora (s. 391)
1
2
3
4

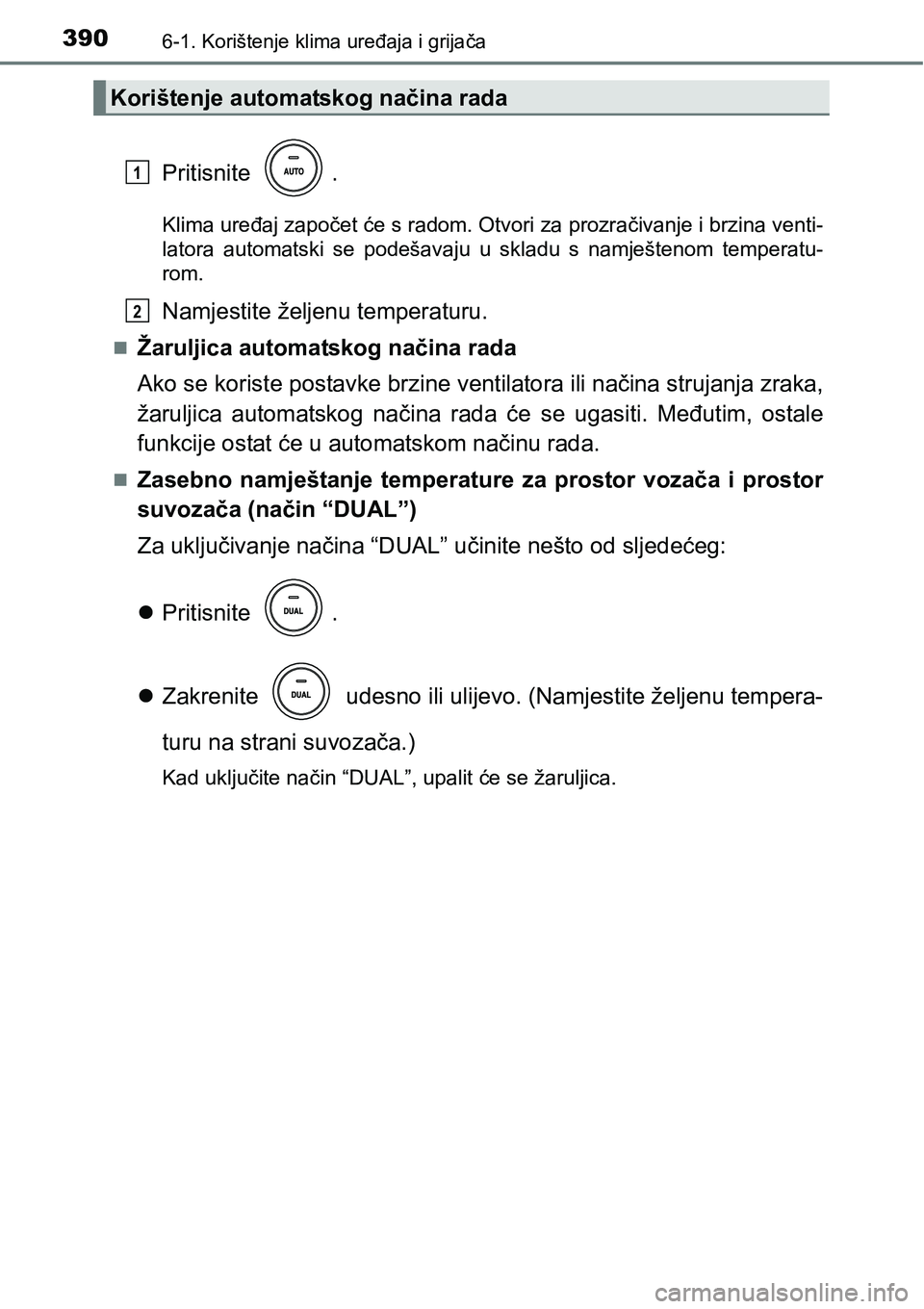

3906-1. Korištenje klima uređaja i grijača
Pritisnite .
Klima uređaj započet će s radom. Otvori za prozračivanje i brzina venti-
latora automatski se podešavaju u skladu s namještenom temperatu-
rom.
Namjestite željenu temperaturu.
Žaruljica automatskog načina rada
Ako se koriste postavke brzine ventilatora ili načina strujanja zraka,
žaruljica automatskog načina rada će se ugasiti. Međutim, ostale
funkcije ostat će u automatskom načinu rada.
Zasebno namještanje temperature za prostor vozača i prostor
suvozača (način “DUAL”)
Za uključivanje načina “DUAL” učinite nešto od sljedećeg:
Pritisnite .
Zakrenite udesno ili ulijevo. (Namjestite željenu tempera-
turu na strani suvozača.)
Kad uključite način “DUAL”, upalit će se žaruljica.
Korištenje automatskog načina rada
1
2

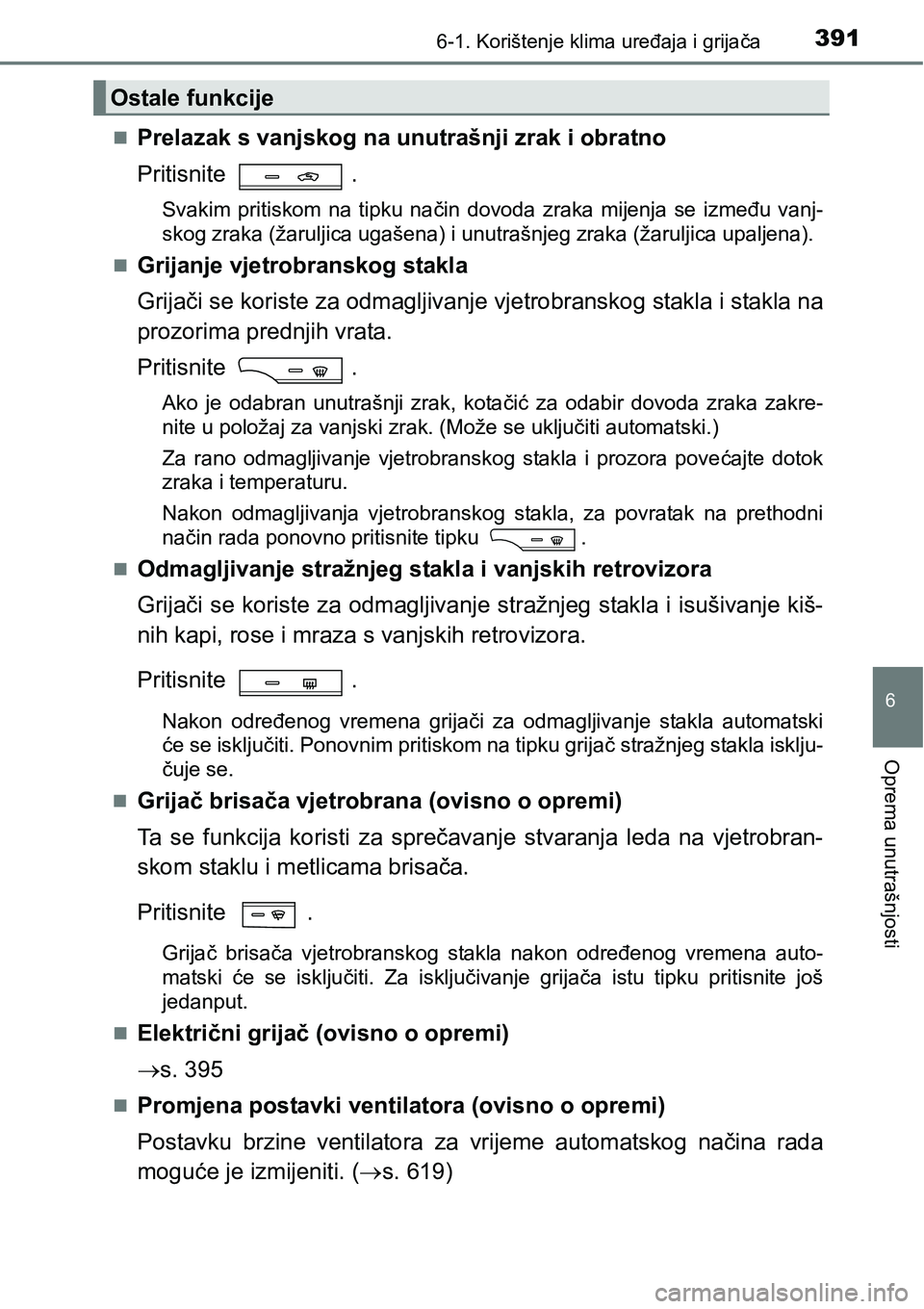

3916-1. Korištenje klima uređaja i grijača
6
Oprema unutrašnjosti
Prelazak s vanjskog na unutrašnji zrak i obratno
Pritisnite .
Svakim pritiskom na tipku način dovoda zraka mijenja se između vanj-
skog zraka (žaruljica ugašena) i unutrašnjeg zraka (žaruljica upaljena).

Grijanje vjetrobranskog stakla
Grijači se koriste za odmagljivanje vjetrobranskog stakla i stakla na
prozorima prednjih vrata.
Pritisnite .
Ako je odabran unutrašnji zrak, kotačić za odabir dovoda zraka zakre-
nite u položaj za vanjski zrak. (Može se uključiti automatski.)
Za rano odmagljivanje vjetrobranskog stakla i prozora povećajte dotok
zraka i temperaturu.
Nakon odmagljivanja vjetrobranskog stakla, za povratak na prethodni
način rada ponovno pritisnite tipku .

Odmagljivanje stražnjeg stakla i vanjskih retrovizora
Grijači se koriste za odmagljivanje stražnjeg stakla i isušivanje kiš-
nih kapi, rose i mraza s vanjskih retrovizora.
Pritisnite .
Nakon određenog vremena grijači za odmagljivanje stakla automatski
će se isključiti. Ponovnim pritiskom na tipku grijač stražnjeg stakla isklju-
čuje se.

Grijač brisača vjetrobrana (ovisno o opremi)
Ta se funkcija koristi za sprečavanje stvaranja leda na vjetrobran-
skom staklu i metlicama brisača.
Pritisnite .
Grijač brisača vjetrobranskog stakla nakon određenog vremena auto-
matski će se isključiti. Za isključivanje grijača istu tipku pritisnite još
jedanput.

Električni grijač (ovisno o opremi)
s. 395
Promjena postavki ventilatora (ovisno o opremi)
Postavku brzine ventilatora za vrijeme automatskog načina rada
moguće je izmijeniti. (s. 619)
Ostale funkcije

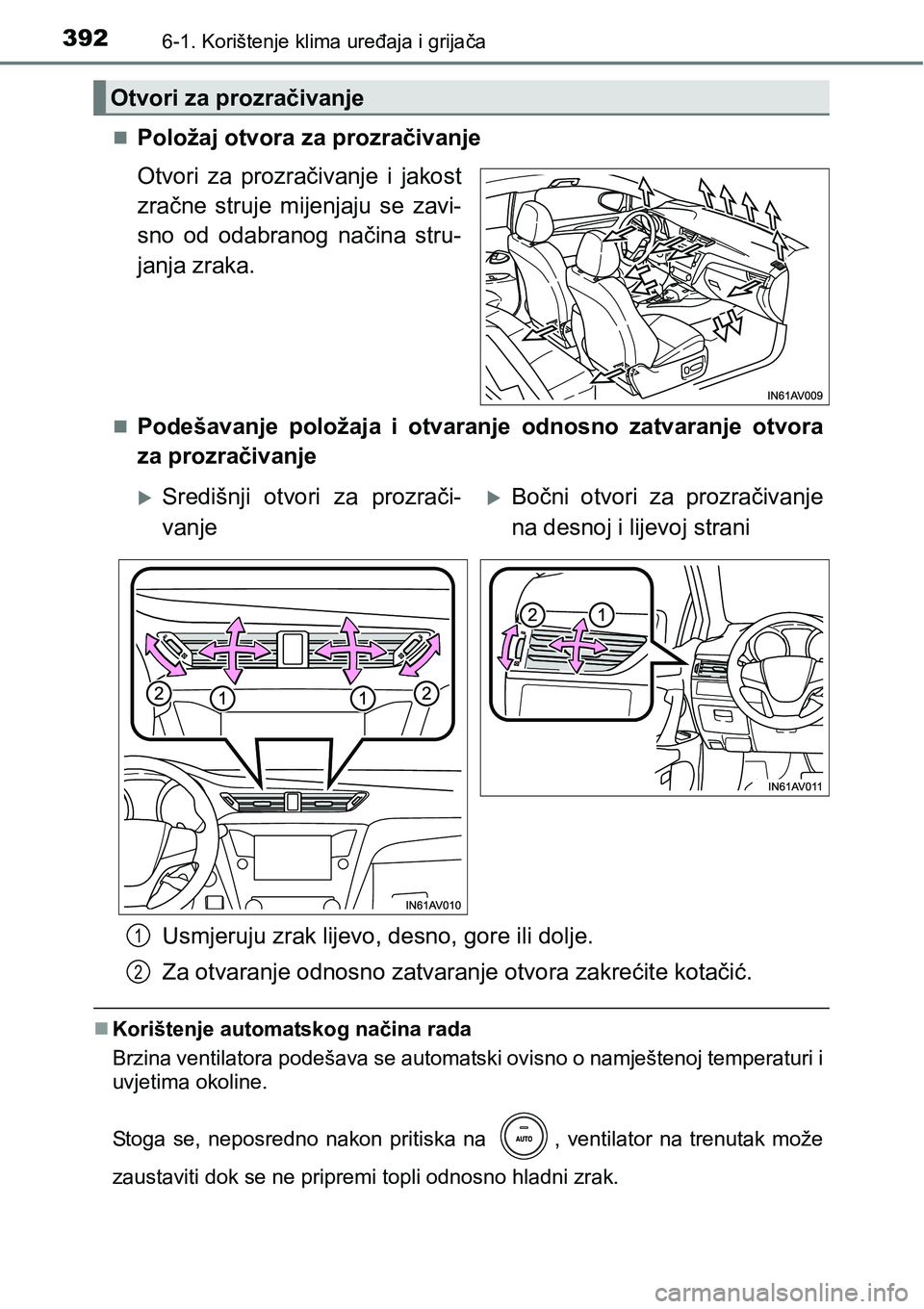

3926-1. Korištenje klima uređaja i grijača
Položaj otvora za prozračivanje
Otvori za prozračivanje i jakost
zračne struje mijenjaju se zavi-
sno od odabranog načina stru-
janja zraka.
Podešavanje položaja i otvaranje odnosno zatvaranje otvora
za prozračivanje
Usmjeruju zrak lijevo, desno, gore ili dolje.
Za otvaranje odnosno zatvaranje otvora zakrećite kotačić.
Korištenje automatskog načina rada
Brzina ventilatora podešava se automatski ovisno o namještenoj temperaturi i
uvjetima okoline.
Stoga se, neposredno nakon pritiska na , ventilator na trenutak može
zaustaviti dok se ne pripremi topli odnosno hladni zrak.
Otvori za prozračivanje
Središnji otvori za prozrači-
vanjeBočni otvori za prozračivanje
na desnoj i lijevoj strani
1
2
