2015 TOYOTA AVENSIS Upute Za Rukovanje (in Croatian)

5458-2. Postupak u slučaju nužde
8
U slučaju problema
Vozila s malim rezervnim kotačem
Vozila s rezervnim kotačem standardnih dimenzija

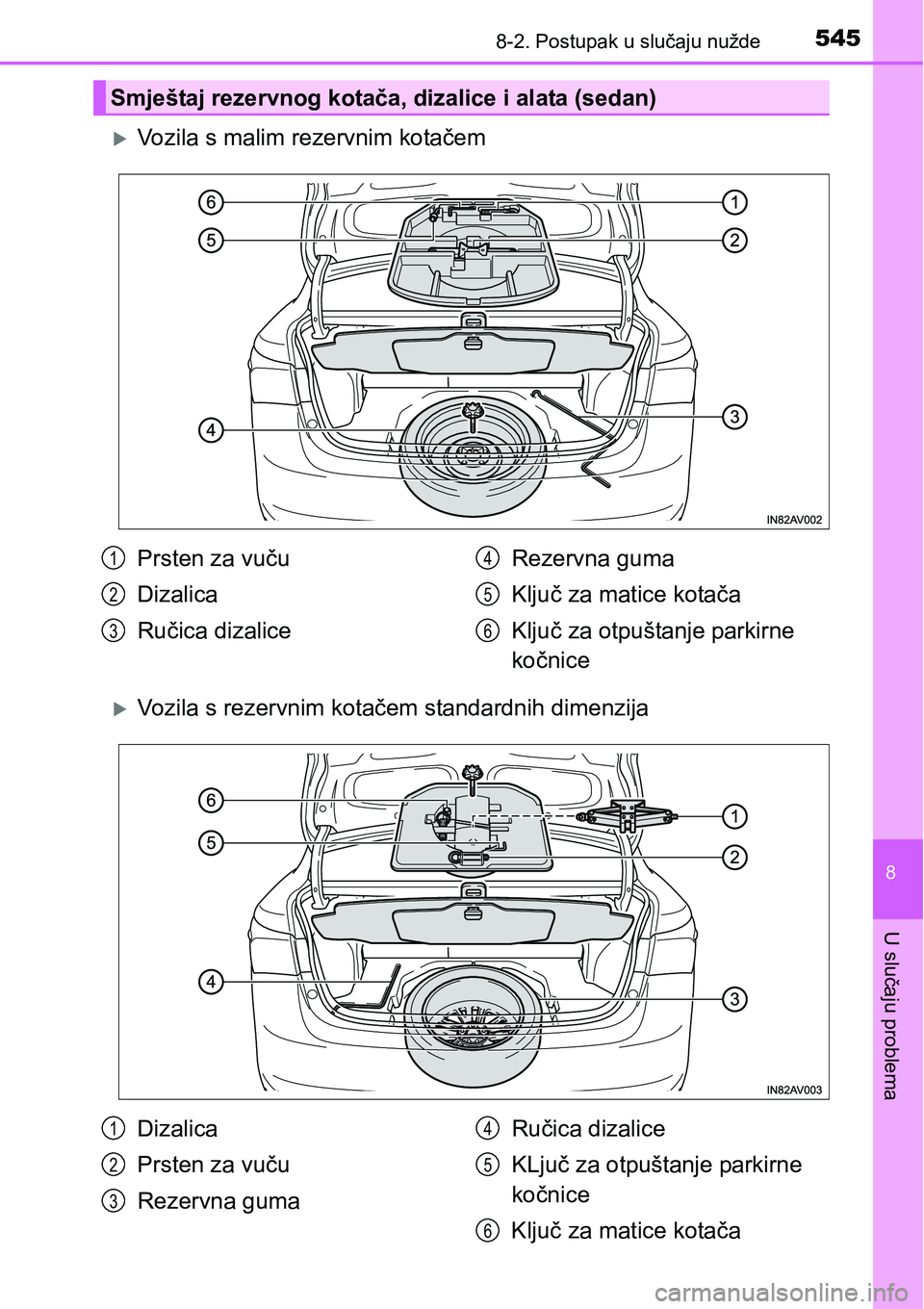

Smještaj rezervnog kotača, dizalice i alata (sedan)
Prsten za vuču
Dizalica
Ručica dizaliceRezervna guma
Ključ za matice kotača
Ključ za otpuštanje parkirne
kočnice1
2
3
4
5
6
Dizalica
Prsten za vuču
Rezervna gumaRučica dizalice
KLjuč za otpuštanje parkirne
kočnice
Ključ za matice kotača1
2
3
4
5
6

5468-2. Postupak u slučaju nužde
Vozila s malim rezervnim kotačem
Vozila s rezervnim kotačem standardnih dimenzija

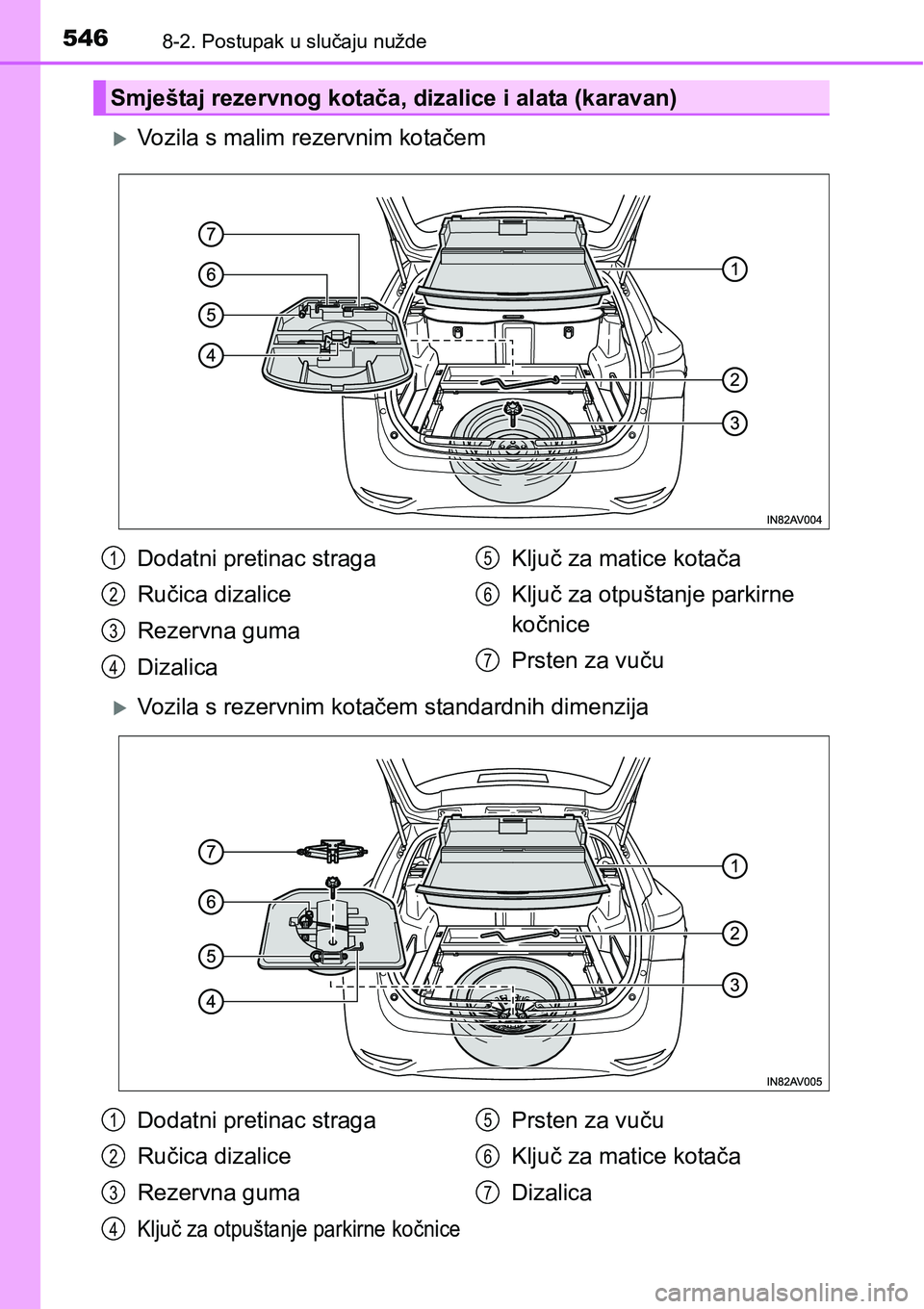

Smještaj rezervnog kotača, dizalice i alata (karavan)
Dodatni pretinac straga
Ručica dizalice
Rezervna guma
DizalicaKljuč za matice kotača
Ključ za otpuštanje parkirne
kočnice
Prsten za vuču1
2
3
4
5
6
7
Dodatni pretinac straga
Ručica dizalice
Rezervna guma
Ključ za otpuštanje parkirne kočnice
Prsten za vuču
Ključ za matice kotača
Dizalica1
2
3
4
5
6
7

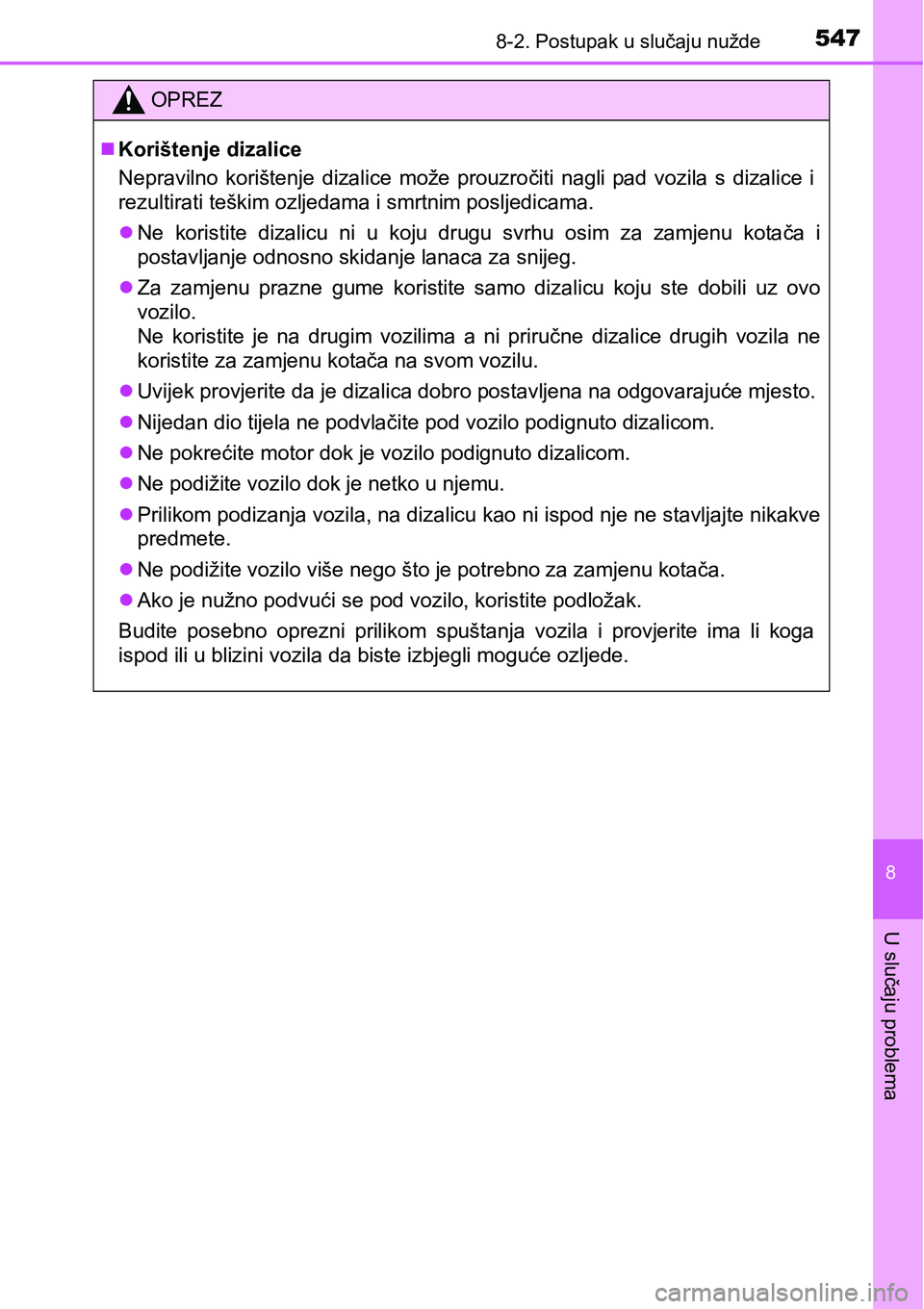

5478-2. Postupak u slučaju nužde
8
U slučaju problema
OPREZ
Korištenje dizalice
Nepravilno korištenje dizalice može prouzročiti nagli pad vozila s dizalice i
rezultirati teškim ozljedama i smrtnim posljedicama.
Ne koristite dizalicu ni u koju drugu svrhu osim za zamjenu kotača i
postavljanje odnosno skidanje lanaca za snijeg.
Za zamjenu prazne gume koristite samo dizalicu koju ste dobili uz ovo
vozilo.
Ne koristite je na drugim vozilima a ni priručne dizalice drugih vozila ne
koristite za zamjenu kotača na svom vozilu.
Uvijek provjerite da je dizalica dobro postavljena na odgovarajuće mjesto.
Nijedan dio tijela ne podvlačite pod vozilo podignuto dizalicom.
Ne pokrećite motor dok je vozilo podignuto dizalicom.
Ne podižite vozilo dok je netko u njemu.
Prilikom podizanja vozila, na dizalicu kao ni ispod nje ne stavljajte nikakve
predmete.
Ne podižite vozilo više nego što je potrebno za zamjenu kotača.
Ako je nužno podvući se pod vozilo, koristite podložak.
Budite posebno oprezni prilikom spuštanja vozila i provjerite ima li koga
ispod ili u blizini vozila da biste izbjegli moguće ozljede.

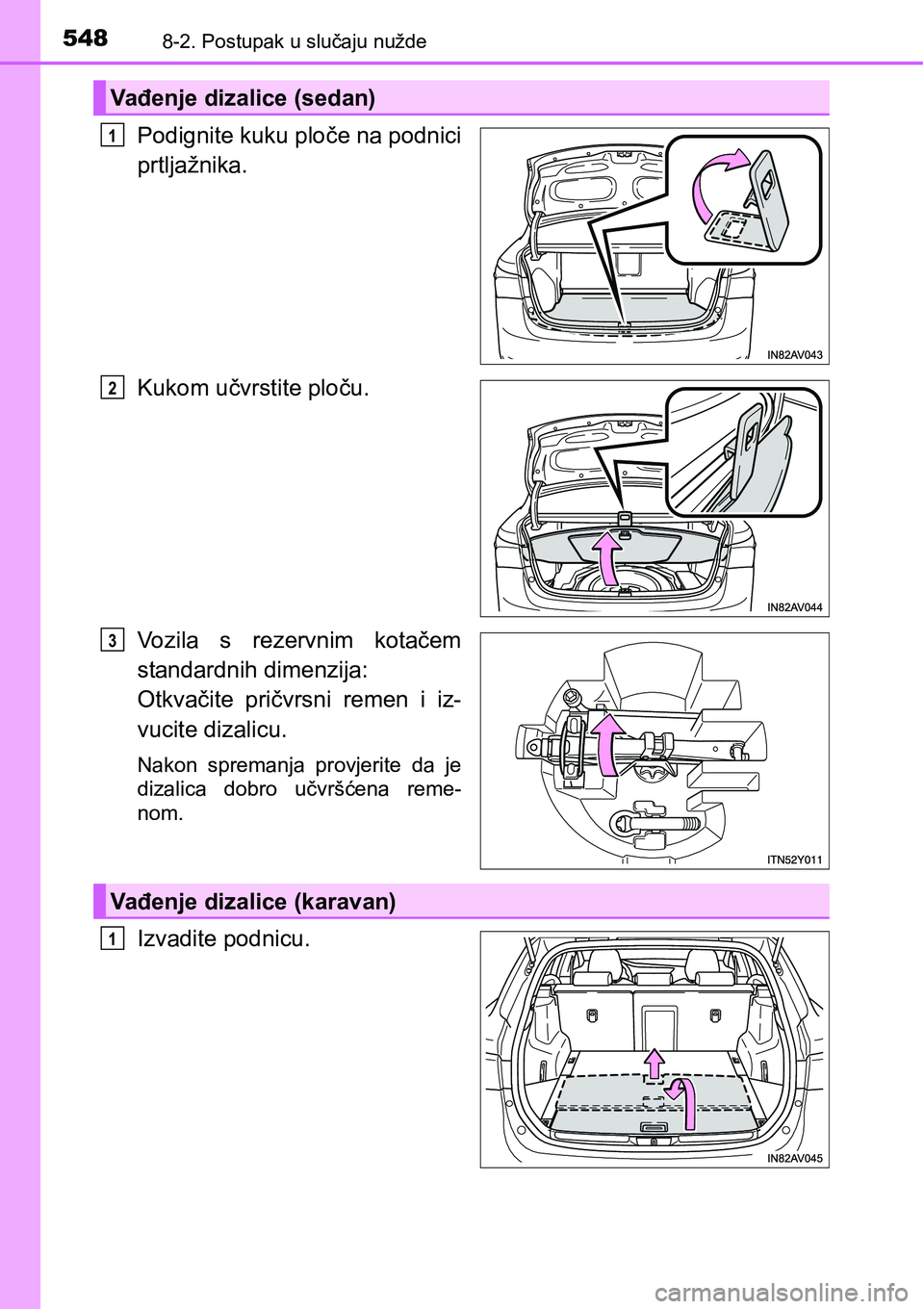

5488-2. Postupak u slučaju nužde
Podignite kuku ploče na podnici
prtljažnika.
Kukom učvrstite ploču.
Vozila s rezervnim kotačem
standardnih dimenzija:
Otkvačite pričvrsni remen i iz-
vucite dizalicu.
Nakon spremanja provjerite da je
dizalica dobro učvršćena reme-
nom.
Izvadite podnicu.
Vađenje dizalice (sedan)
1
2
3
Vađenje dizalice (karavan)
1

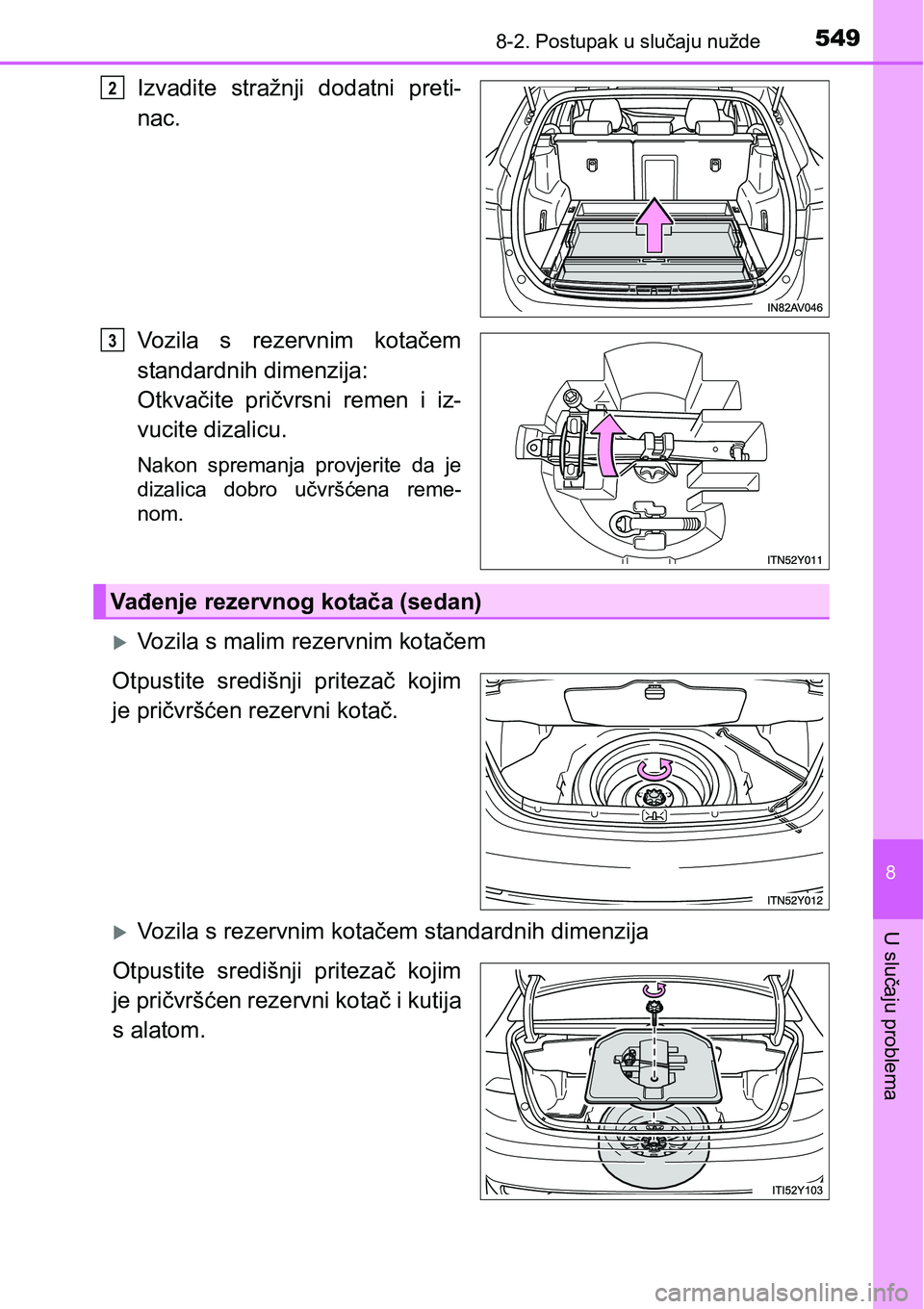

5498-2. Postupak u slučaju nužde
8
U slučaju problema
Izvadite stražnji dodatni preti-
nac.
Vozila s rezervnim kotačem
standardnih dimenzija:
Otkvačite pričvrsni remen i iz-
vucite dizalicu.
Nakon spremanja provjerite da je
dizalica dobro učvršćena reme-
nom.
Vozila s malim rezervnim kotačem
Otpustite središnji pritezač kojim
je pričvršćen rezervni kotač.
Vozila s rezervnim kotačem standardnih dimenzija
Otpustite središnji pritezač kojim
je pričvršćen rezervni kotač i kutija
s alatom.
2
3
Vađenje rezervnog kotača (sedan)

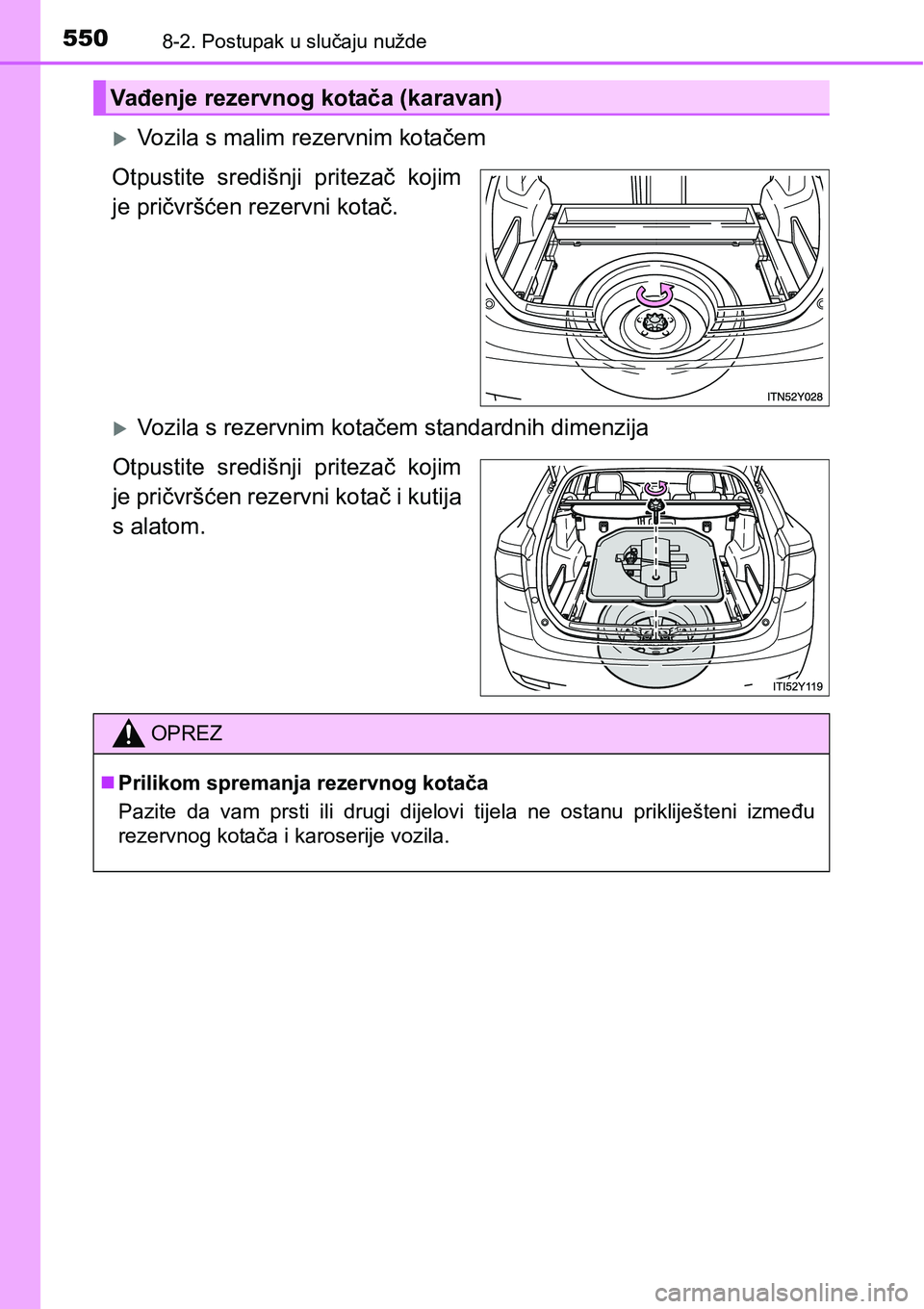

5508-2. Postupak u slučaju nužde
Vozila s malim rezervnim kotačem
Otpustite središnji pritezač kojim
je pričvršćen rezervni kotač.
Vozila s rezervnim kotačem standardnih dimenzija
Otpustite središnji pritezač kojim
je pričvršćen rezervni kotač i kutija
s alatom.
Vađenje rezervnog kotača (karavan)
OPREZ
Prilikom spremanja rezervnog kotača
Pazite da vam prsti ili drugi dijelovi tijela ne ostanu prikliješteni između
rezervnog kotača i karoserije vozila.

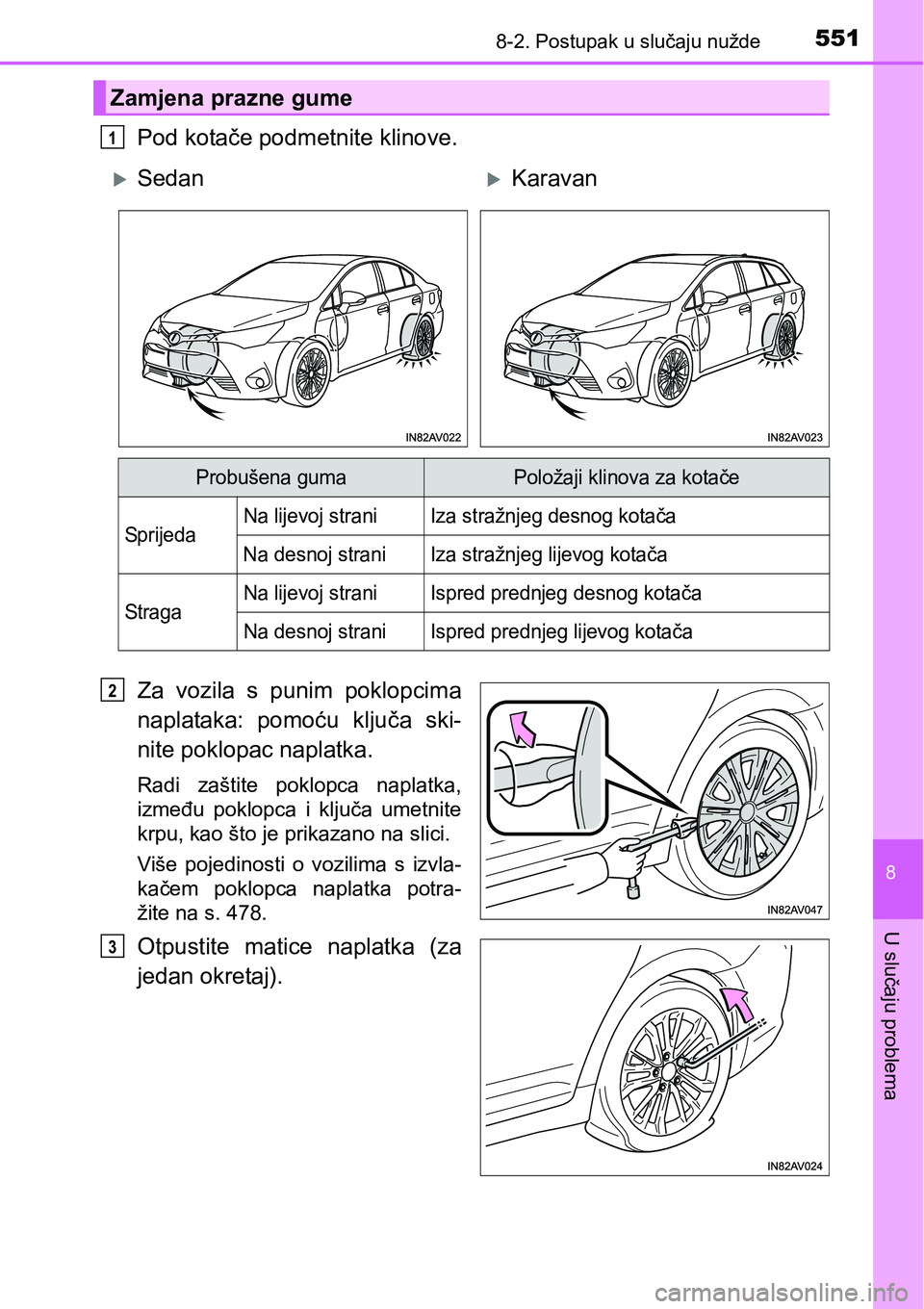

5518-2. Postupak u slučaju nužde
8
U slučaju problema
Pod kotače podmetnite klinove.
Za vozila s punim poklopcima
naplataka: pomoću ključa ski-
nite poklopac naplatka.
Radi zaštite poklopca naplatka,
između poklopca i ključa umetnite
krpu, kao što je prikazano na slici.
Više pojedinosti o vozilima s izvla-
kačem poklopca naplatka potra-
žite na s. 478.
Otpustite matice naplatka (za
jedan okretaj).
Zamjena prazne gume
1
SedanKaravan
Probušena guma Položaji klinova za kotače
SprijedaNa lijevoj strani Iza stražnjeg desnog kotača
Na desnoj strani Iza stražnjeg lijevog kotača
Str a gaNa lijevoj straniIspred prednjeg desnog kotača
Na desnoj straniIspred prednjeg lijevog kotača
2
3

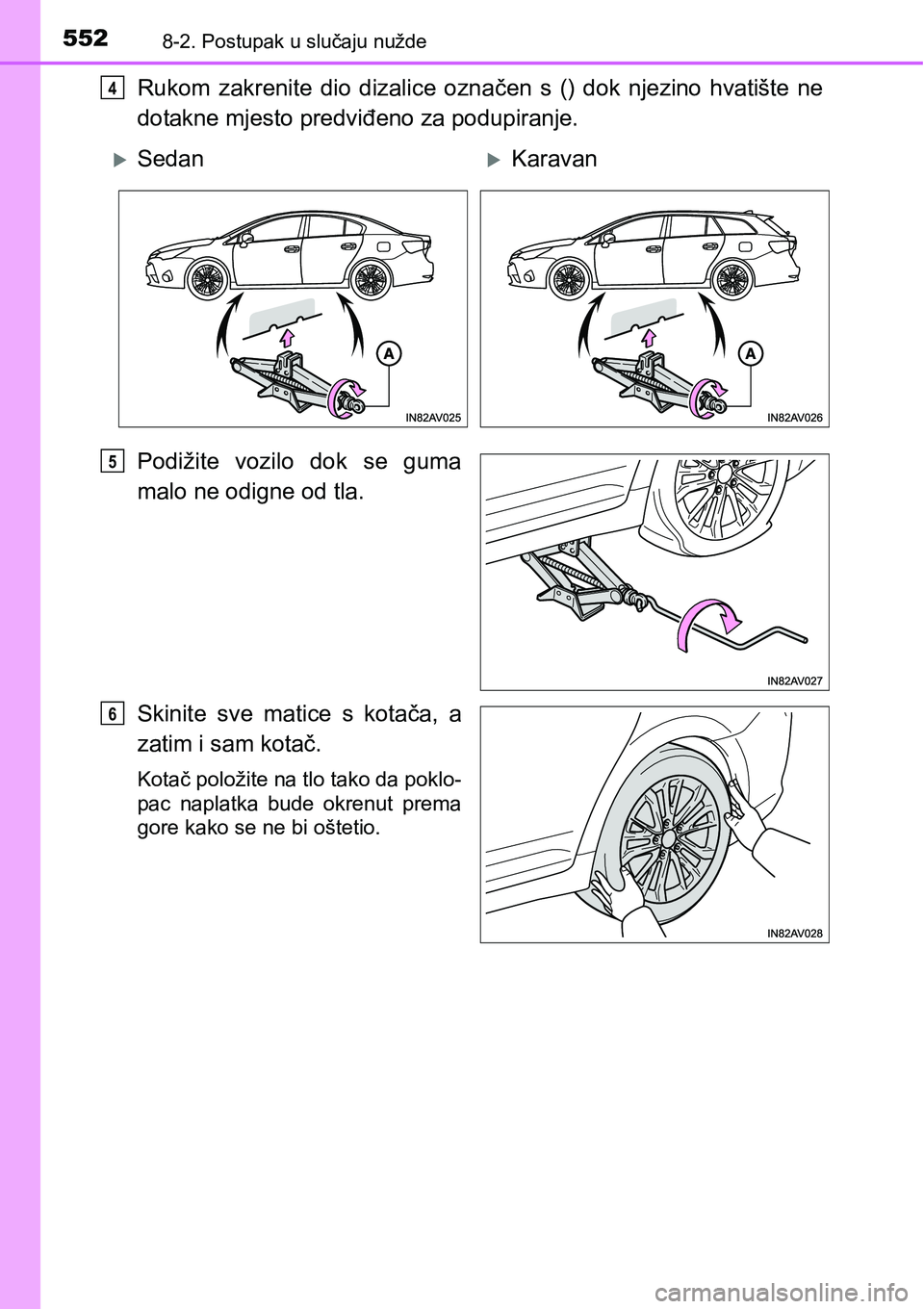

5528-2. Postupak u slučaju nužde
Rukom zakrenite dio dizalice označen s () dok njezino hvatište ne
dotakne mjesto predviđeno za podupiranje.
Podižite vozilo dok se guma
malo ne odigne od tla.
Skinite sve matice s kotača, a
zatim i sam kotač.
Kotač položite na tlo tako da poklo-
pac naplatka bude okrenut prema
gore kako se ne bi oštetio.
4
SedanKaravan
5
6
