2015 TOYOTA AVENSIS Upute Za Rukovanje (in Croatian)

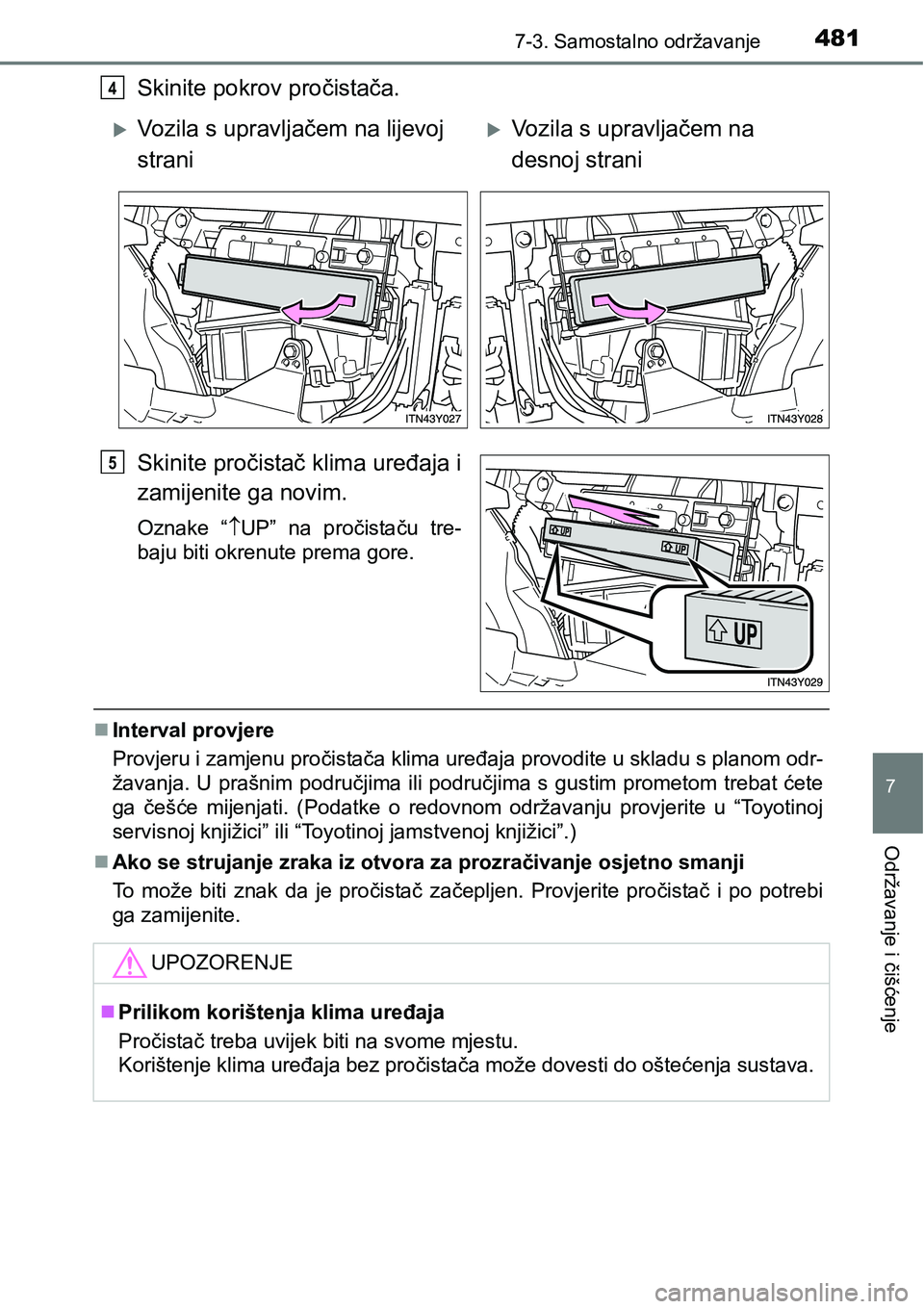

4817-3. Samostalno održavanje
7
Održavanje i čišćenje
Skinite pokrov pročistača.
Skinite pročistač klima uređaja i
zamijenite ga novim.
Oznake “UP” na pročistaču tre-
baju biti okrenute prema gore.
Interval provjere
Provjeru i zamjenu pročistača klima uređaja provodite u skladu s planom odr-
žavanja. U prašnim područjima ili područjima s gustim prometom trebat ćete
ga češće mijenjati. (Podatke o redovnom održavanju provjerite u “Toyotinoj
servisnoj knjižici” ili “Toyotinoj jamstvenoj knjižici”.)
Ako se strujanje zraka iz otvora za prozračivanje osjetno smanji
To može biti znak da je pročistač začepljen. Provjerite pročistač i po potrebi
ga zamijenite.
4
Vozila s upravljačem na lijevoj
straniVozila s upravljačem na
desnoj strani
5
UPOZORENJE
Prilikom korištenja klima uređaja
Pročistač treba uvijek biti na svome mjestu.
Korištenje klima uređaja bez pročistača može dovesti do oštećenja sustava.

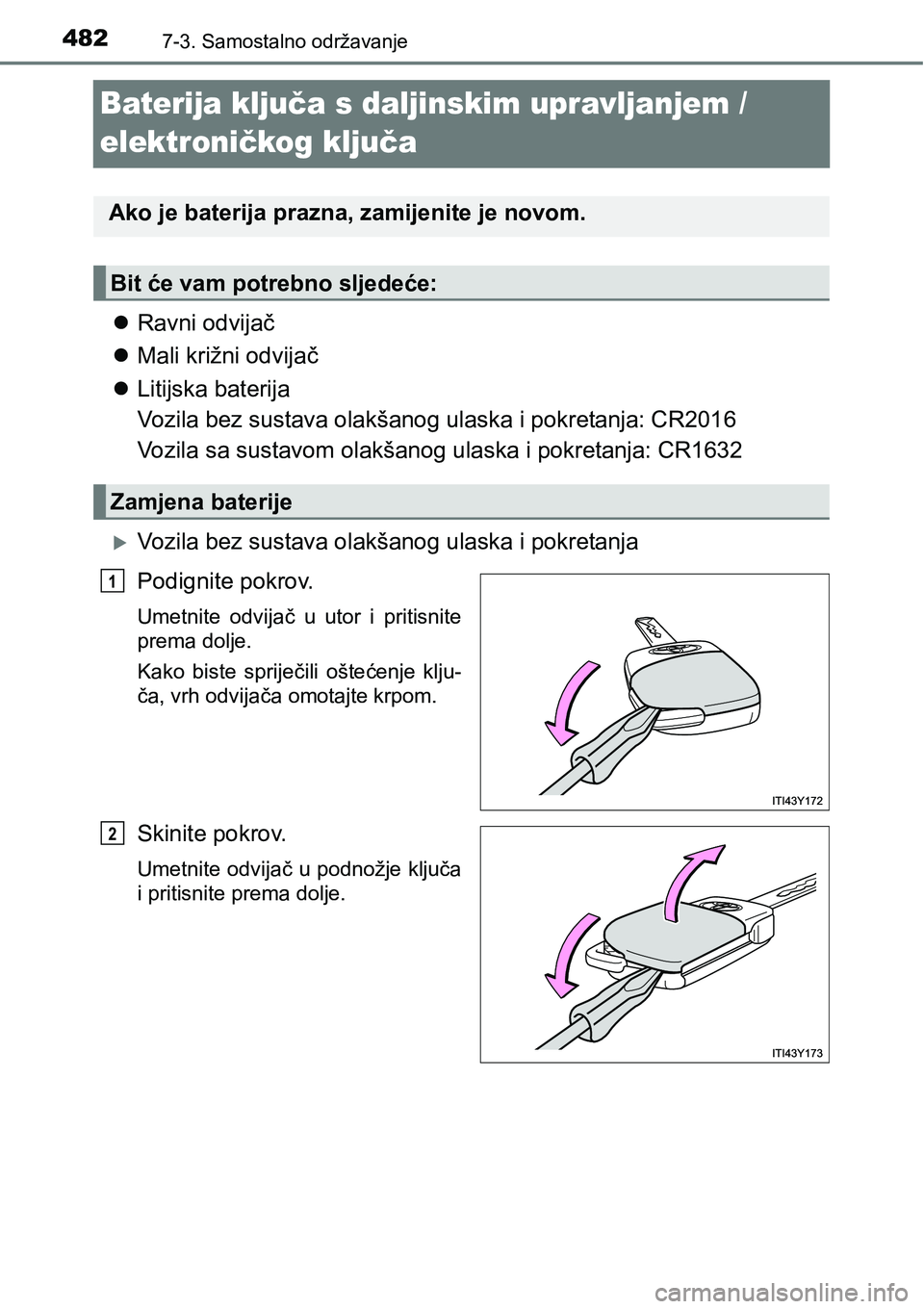

4827-3. Samostalno održavanje
Baterija ključa s daljinskim upravljanjem /
elektroničkog ključa
Ravni odvijač
Mali križni odvijač
Litijska baterija
Vozila bez sustava olakšanog ulaska i pokretanja: CR2016
Vozila sa sustavom olakšanog ulaska i pokretanja: CR1632
Vozila bez sustava olakšanog ulaska i pokretanja
Podignite pokrov.
Umetnite odvijač u utor i pritisnite
prema dolje.
Kako biste spriječili oštećenje klju-
ča, vrh odvijača omotajte krpom.
Skinite pokrov.
Umetnite odvijač u podnožje ključa
i pritisnite prema dolje.
Ako je baterija prazna, zamijenite je novom.
Bit će vam potrebno sljedeće:
Zamjena baterije
1
2

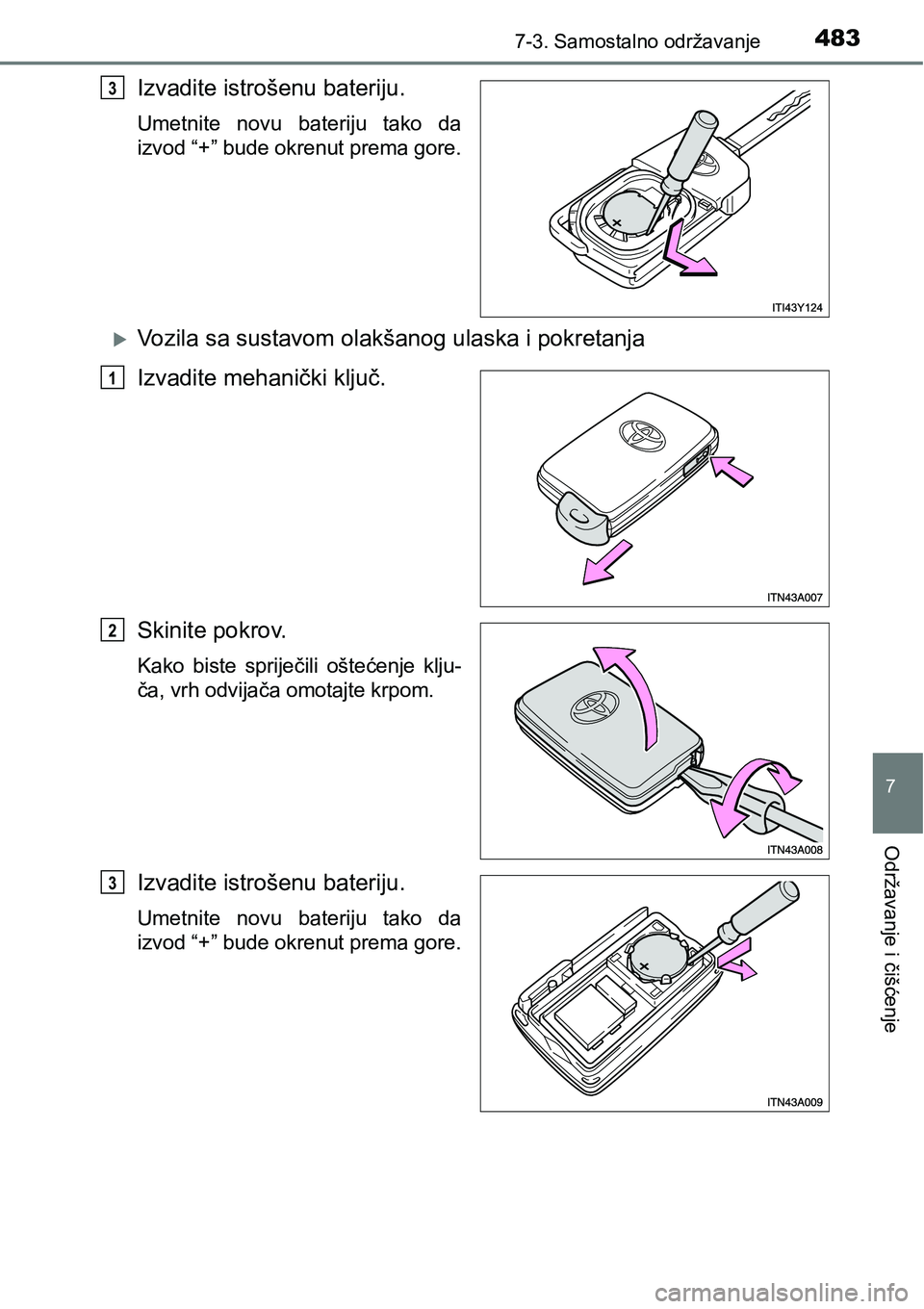

4837-3. Samostalno održavanje
7
Održavanje i čišćenje
Izvadite istrošenu bateriju.
Umetnite novu bateriju tako da
izvod “+” bude okrenut prema gore.
Vozila sa sustavom olakšanog ulaska i pokretanja
Izvadite mehanički ključ.
Skinite pokrov.
Kako biste spriječili oštećenje klju-
ča, vrh odvijača omotajte krpom.
Izvadite istrošenu bateriju.
Umetnite novu bateriju tako da
izvod “+” bude okrenut prema gore.
3
1
2
3

4847-3. Samostalno održavanje
Ako je baterija ključa prazna
Mogu se pojaviti sljedeći simptomi:
Sustav olakšanog ulaska i pokretanja i bežično daljinsko upravljanje neće
ispravno funkcionirati.
Područje djelovanja postalo je manje.
Koristite ove tipove litijskih baterija:
Vozila bez sustava olakšanog ulaska i pokretanja: CR2016
Vozila sa sustavom olakšanog ulaska i pokretanja: CR1632
Baterije možete nabaviti u bilo kojem ovlaštenom Toyotinom prodajnom/ser-
visnom centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu, prodavaonici elektroničkih uređaja ili prodavaonici fotografske opreme.
Zamijenite je samo onom istog ili odgovarajućeg tipa koji preporučuje proiz-
vođač.
Stare baterije odlažite sukladno lokalnim propisima.
OPREZ
Izvađene baterije i drugi dijelovi
Ti su dijelovi sitni i ako ih dijete proguta, mogli bi izazvati gušenje. Držite ih
podalje od djece. U protivnom može doći do teških ozljeda s mogućim tra-
gičnim ishodom.
Certifikat za sustav olakšanog ulaska i pokretanja
OPREZ
OPASNOST OD EKSPLOZIJE U SLUČAJU NEODGOVARAJUĆE ZA-
MJENE BATERIJE. PRI ODLAGANJU ISTROŠENIH BATERIJA PRIDRŽA-
VAJTE SE UPUTA
UPOZORENJE
Za normalno funkcioniranje nakon zamjene baterije
Da biste spriječili nesreće, pridržavajte se niže navedenih mjera opreza.
Uvijek radite suhih ruku.
Vlaga može izazvati koroziju baterije.
Ne dodirujte i ne pomičite nijedan drugi dio u ključu s daljinskim upravlja-
njem.
Ne savijajte izvode baterije.
Izvedite ovu radnju u čistom prostoru kako smeće, ulje i sl. ne bi dospjeli u
ključ.

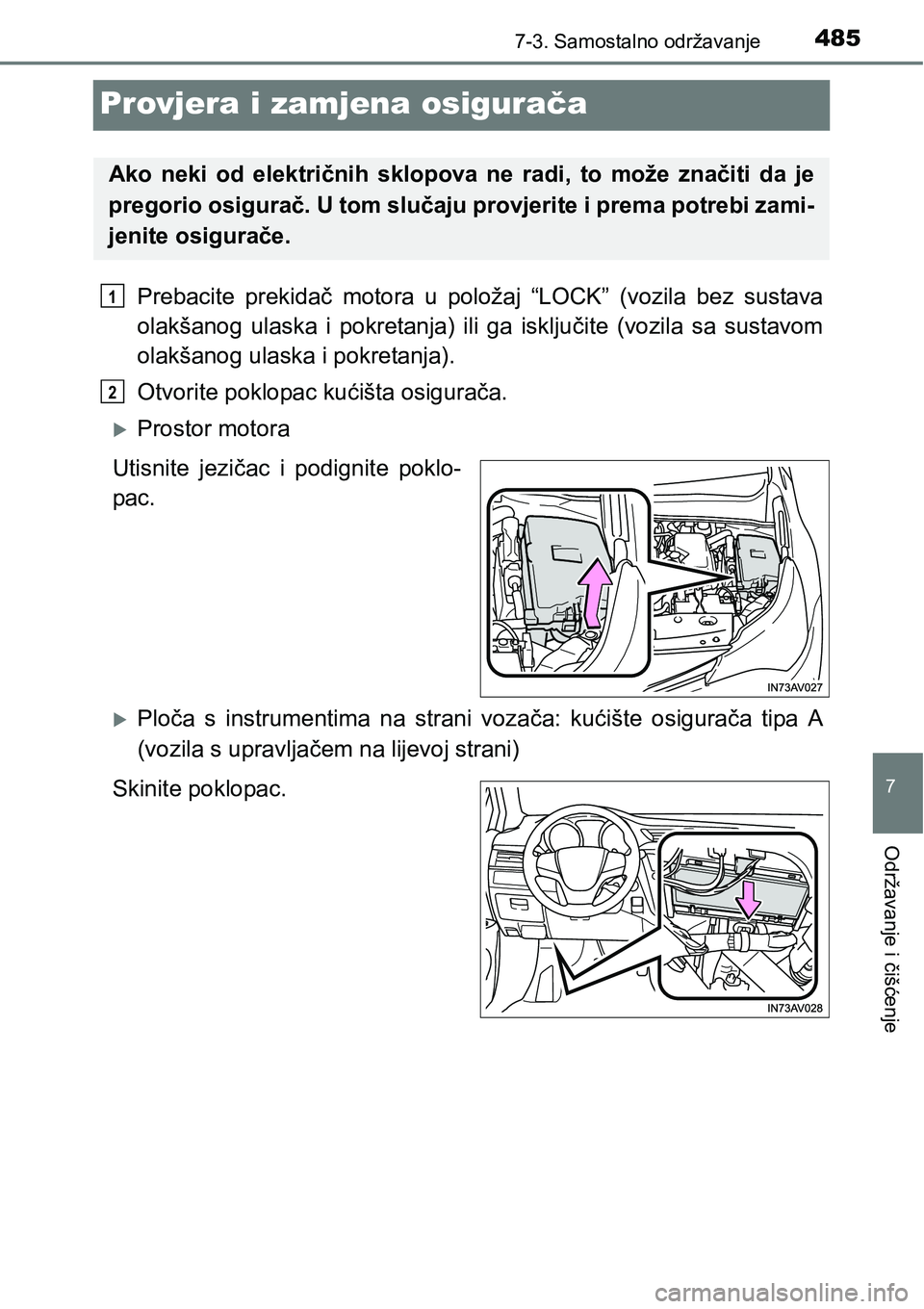

4857-3. Samostalno održavanje
7
Održavanje i čišćenje
Provjera i zamjena osigurača
Prebacite prekidač motora u položaj “LOCK” (vozila bez sustava
olakšanog ulaska i pokretanja) ili ga isključite (vozila sa sustavom
olakšanog ulaska i pokretanja).
Otvorite poklopac kućišta osigurača.
Prostor motora
Utisnite jezičac i podignite poklo-
pac.
Ploča s instrumentima na strani vozača: kućište osigurača tipa A
(vozila s upravljačem na lijevoj strani)
Skinite poklopac.
Ako neki od električnih sklopova ne radi, to može značiti da je
pregorio osigurač. U tom slučaju provjerite i prema potrebi zami-
jenite osigurače.
1
2

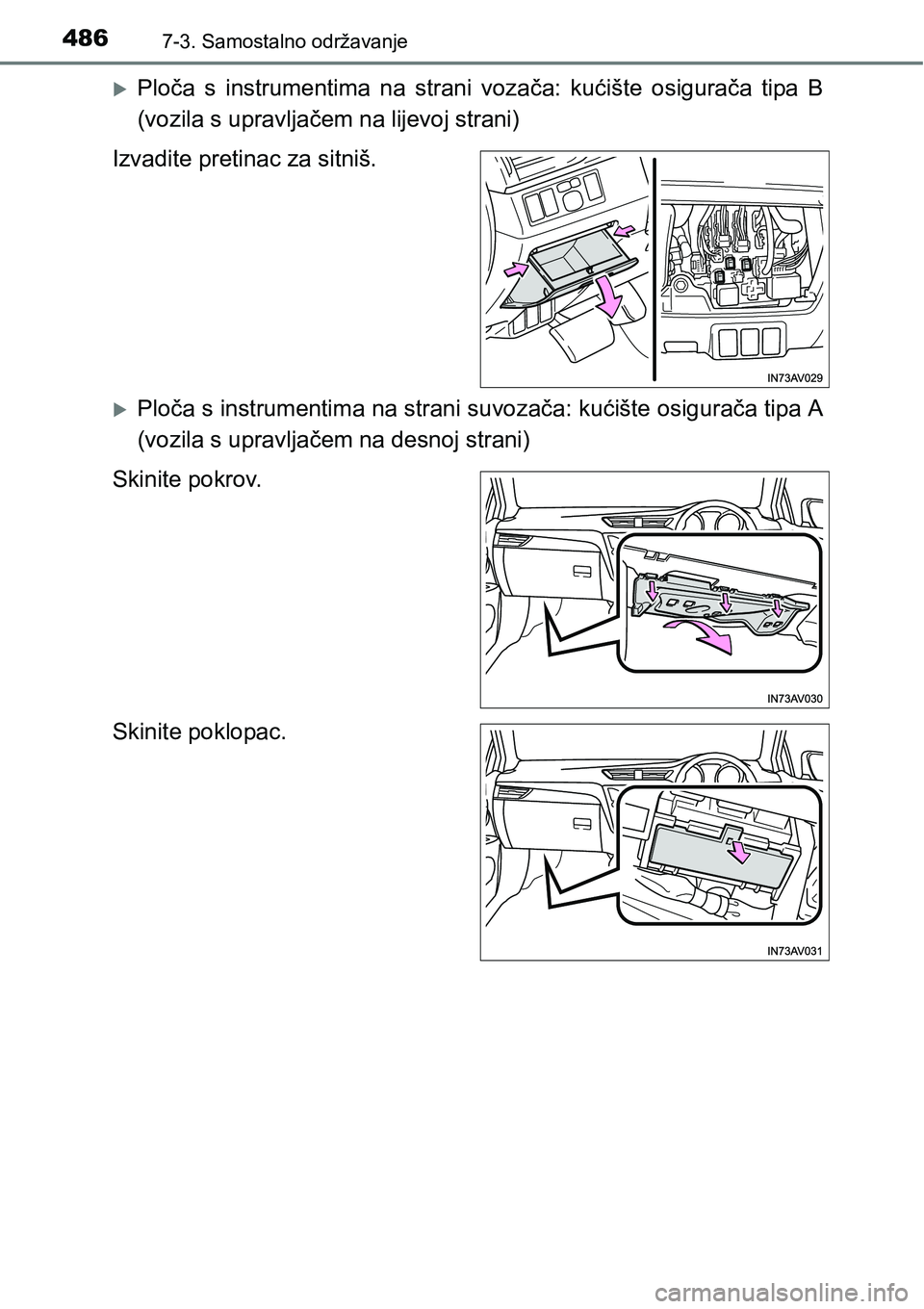

4867-3. Samostalno održavanje
Ploča s instrumentima na strani vozača: kućište osigurača tipa B
(vozila s upravljačem na lijevoj strani)
Izvadite pretinac za sitniš.
Ploča s instrumentima na strani suvozača: kućište osigurača tipa A
(vozila s upravljačem na desnoj strani)
Skinite pokrov.
Skinite poklopac.

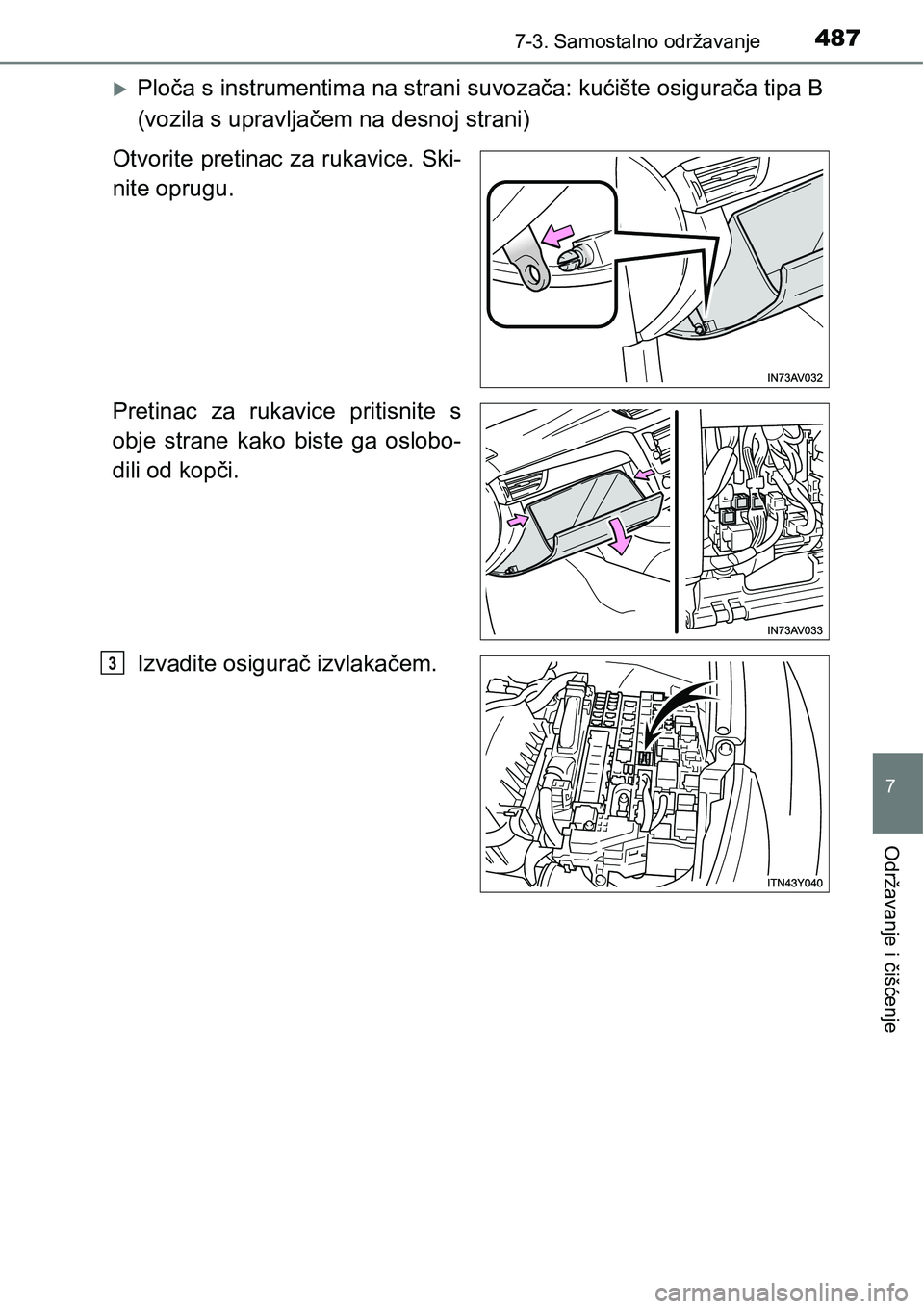

4877-3. Samostalno održavanje
7
Održavanje i čišćenje
Ploča s instrumentima na strani suvozača: kućište osigurača tipa B
(vozila s upravljačem na desnoj strani)
Otvorite pretinac za rukavice. Ski-
nite oprugu.
Pretinac za rukavice pritisnite s
obje strane kako biste ga oslobo-
dili od kopči.
Izvadite osigurač izvlakačem.
3

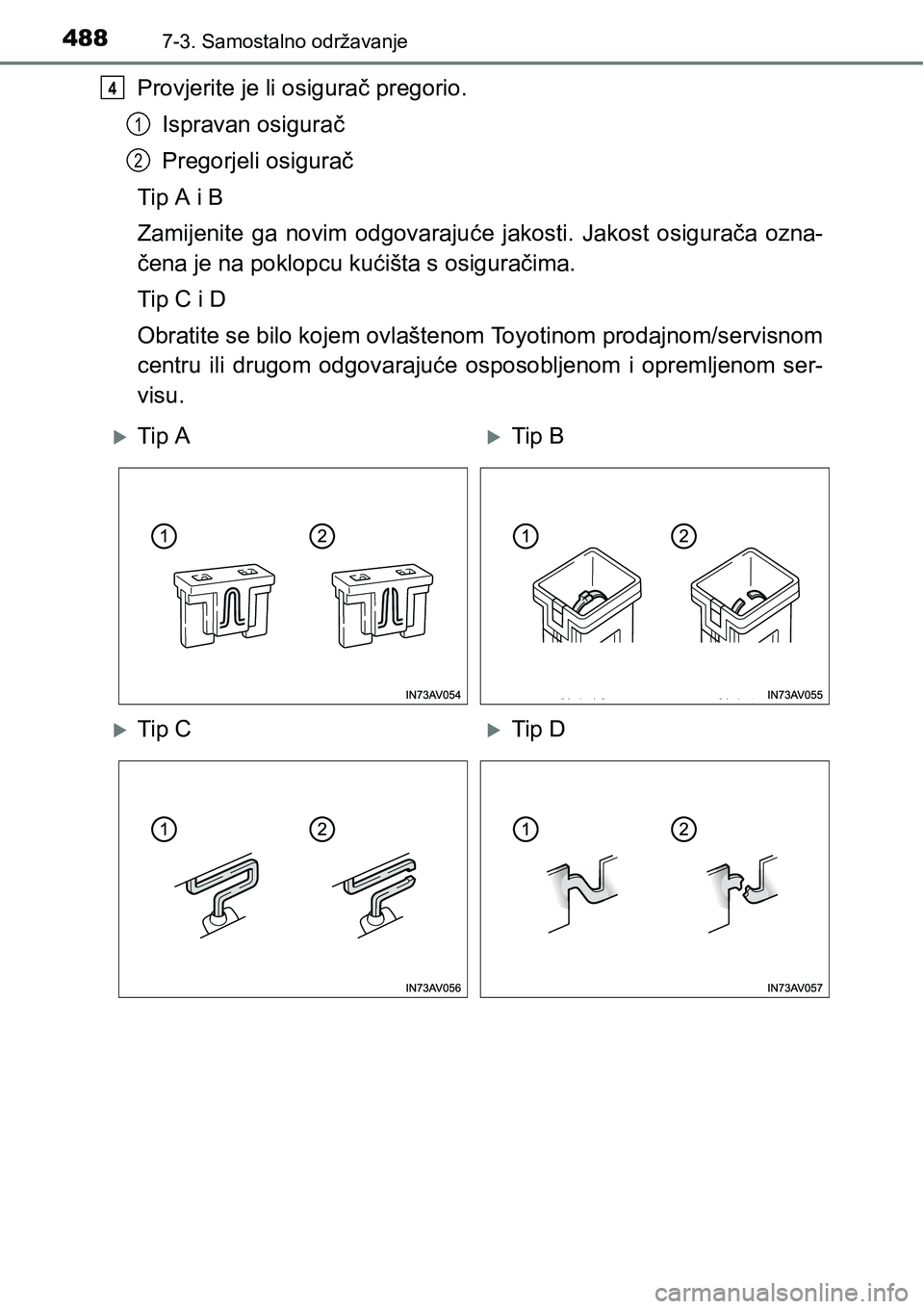

4887-3. Samostalno održavanje
Provjerite je li osigurač pregorio.
Ispravan osigurač
Pregorjeli osigurač
Tip A i B
Zamijenite ga novim odgovarajuće jakosti. Jakost osigurača ozna-
čena je na poklopcu kućišta s osiguračima.
Tip C i D
Obratite se bilo kojem ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu.4
1
2
Tip ATip B
Tip CTip D
