2015 TOYOTA AVENSIS Upute Za Rukovanje (in Croatian)

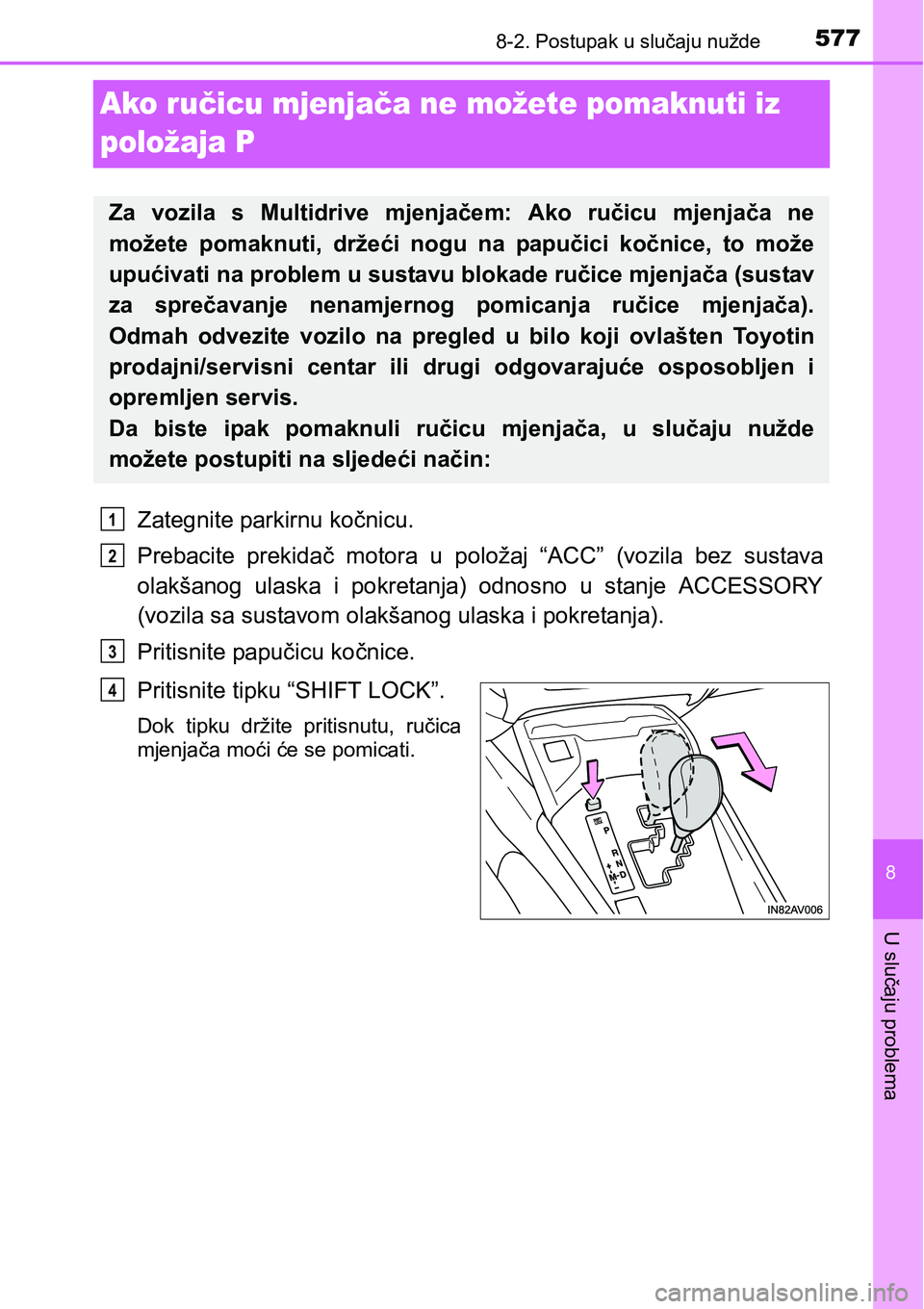

5778-2. Postupak u slučaju nužde
8
U slučaju problema
Ako ručicu mjenjača ne možete pomaknuti iz
položaja P
Zategnite parkirnu kočnicu.
Prebacite prekidač motora u položaj “ACC” (vozila bez sustava
olakšanog ulaska i pokretanja) odnosno u stanje ACCESSORY
(vozila sa sustavom olakšanog ulaska i pokretanja).
Pritisnite papučicu kočnice.
Pritisnite tipku “SHIFT LOCK”.
Dok tipku držite pritisnutu, ručica
mjenjača moći će se pomicati.
Za vozila s Multidrive mjenjačem: Ako ručicu mjenjača ne
možete pomaknuti, držeći nogu na papučici kočnice, to može
upućivati na problem u sustavu blokade ručice mjenjača (sustav
za sprečavanje nenamjernog pomicanja ručice mjenjača).
Odmah odvezite vozilo na pregled u bilo koji ovlašten Toyotin
prodajni/servisni centar ili drugi odgovarajuće osposobljen i
opremljen servis.
Da biste ipak pomaknuli ručicu mjenjača, u slučaju nužde
možete postupiti na sljedeći način:
1
2
3
4

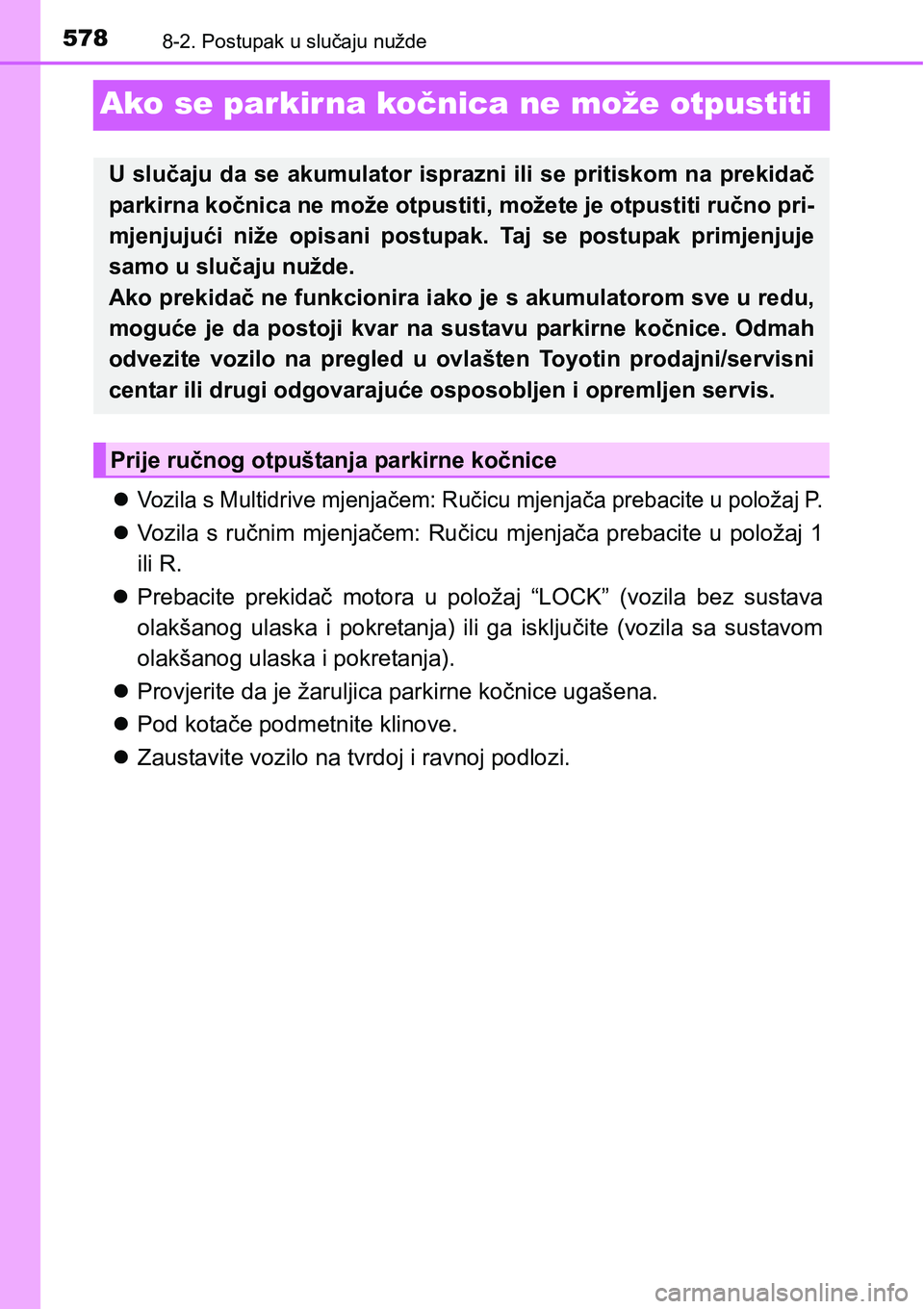

5788-2. Postupak u slučaju nužde
Ako se parkirna kočnica ne može otpustiti
Vozila s Multidrive mjenjačem: Ručicu mjenjača prebacite u položaj P.
Vozila s ručnim mjenjačem: Ručicu mjenjača prebacite u položaj 1
ili R.
Prebacite prekidač motora u položaj “LOCK” (vozila bez sustava
olakšanog ulaska i pokretanja) ili ga isključite (vozila sa sustavom
olakšanog ulaska i pokretanja).
Provjerite da je žaruljica parkirne kočnice ugašena.
Pod kotače podmetnite klinove.
Zaustavite vozilo na tvrdoj i ravnoj podlozi.
U slučaju da se akumulator isprazni ili se pritiskom na prekidač
parkirna kočnica ne može otpustiti, možete je otpustiti ručno pri-
mjenjujući niže opisani postupak. Taj se postupak primjenjuje
samo u slučaju nužde.
Ako prekidač ne funkcionira iako je s akumulatorom sve u redu,
moguće je da postoji kvar na sustavu parkirne kočnice. Odmah
odvezite vozilo na pregled u ovlašten Toyotin prodajni/servisni
centar ili drugi odgovarajuće osposobljen i opremljen servis.
Prije ručnog otpuštanja parkirne kočnice

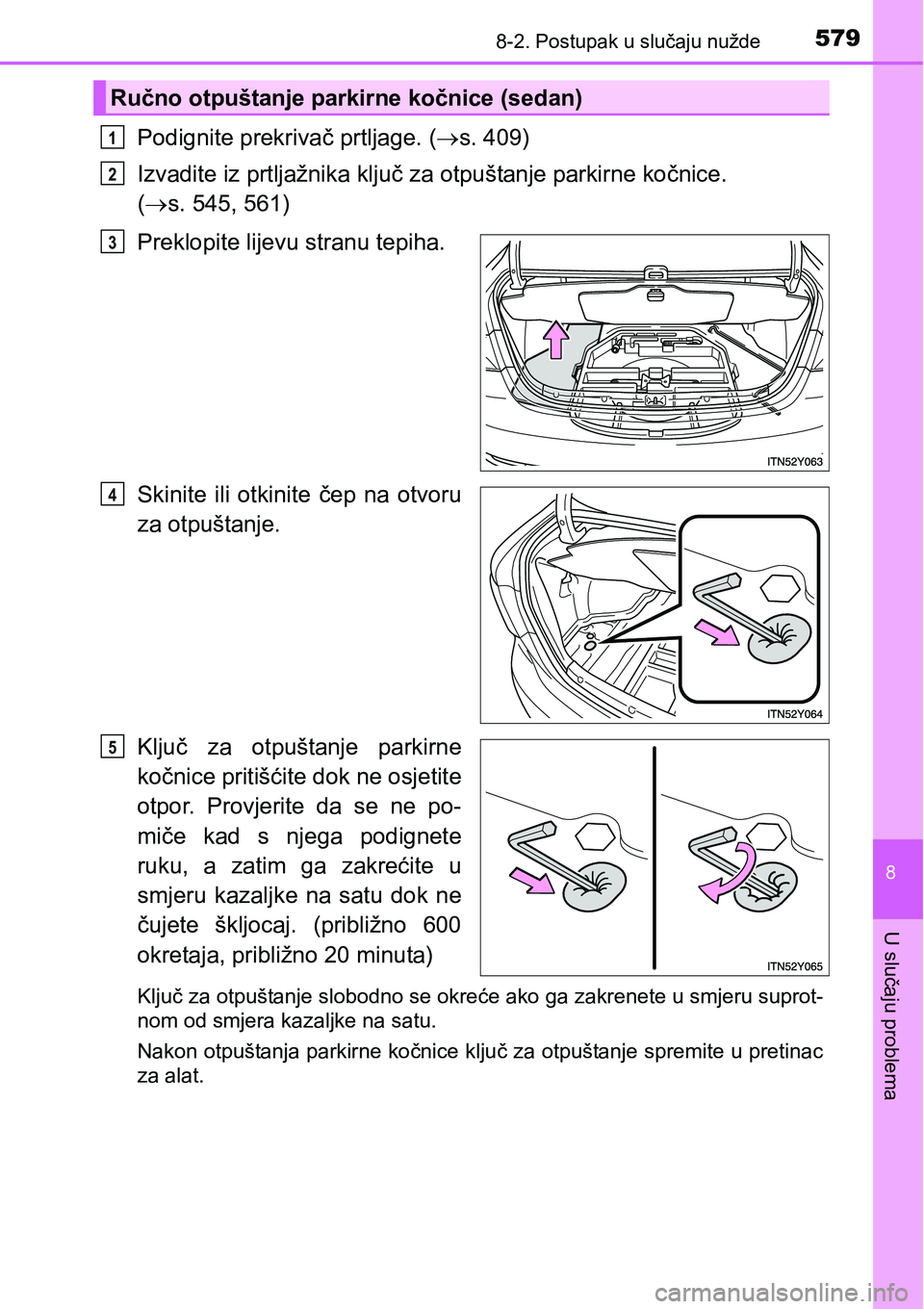

5798-2. Postupak u slučaju nužde
8
U slučaju problema
Podignite prekrivač prtljage. (s. 409)
Izvadite iz prtljažnika ključ za otpuštanje parkirne kočnice.
(s. 545, 561)
Preklopite lijevu stranu tepiha.
Skinite ili otkinite čep na otvoru
za otpuštanje.
Ključ za otpuštanje parkirne
kočnice pritišćite dok ne osjetite
otpor. Provjerite da se ne po-
miče kad s njega podignete
ruku, a zatim ga zakrećite u
smjeru kazaljke na satu dok ne
čujete škljocaj. (približno 600
okretaja, približno 20 minuta)
Ključ za otpuštanje slobodno se okreće ako ga zakrenete u smjeru suprot-
nom od smjera kazaljke na satu.
Nakon otpuštanja parkirne kočnice ključ za otpuštanje spremite u pretinac
za alat.
Ručno otpuštanje parkirne kočnice (sedan)
1
2
3
4
5

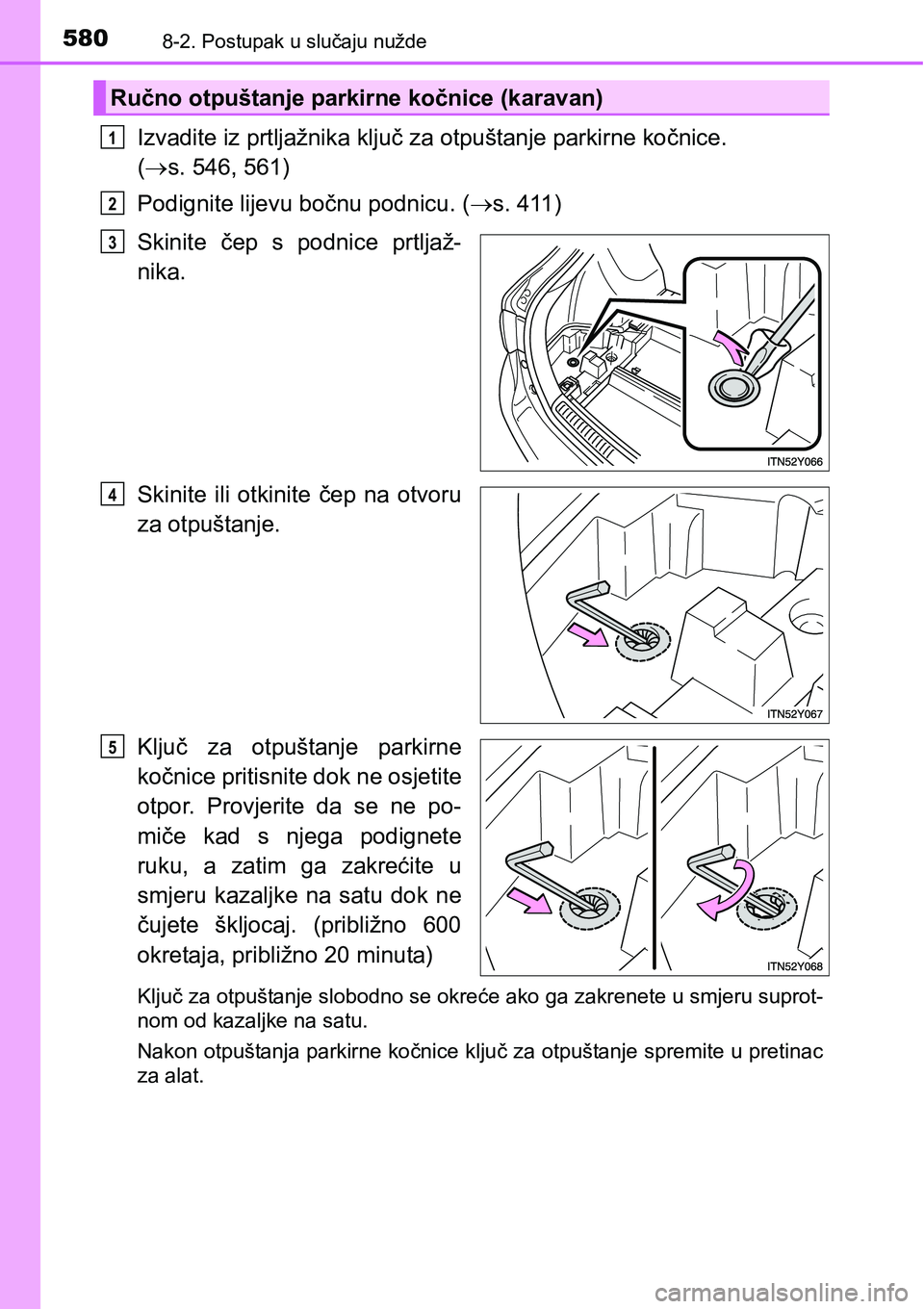

5808-2. Postupak u slučaju nužde
Izvadite iz prtljažnika ključ za otpuštanje parkirne kočnice.
(s. 546, 561)
Podignite lijevu bočnu podnicu. (s. 411)
Skinite čep s podnice prtljaž-
nika.
Skinite ili otkinite čep na otvoru
za otpuštanje.
Ključ za otpuštanje parkirne
kočnice pritisnite dok ne osjetite
otpor. Provjerite da se ne po-
miče kad s njega podignete
ruku, a zatim ga zakrećite u
smjeru kazaljke na satu dok ne
čujete škljocaj. (približno 600
okretaja, približno 20 minuta)
Ključ za otpuštanje slobodno se okreće ako ga zakrenete u smjeru suprot-
nom od kazaljke na satu.
Nakon otpuštanja parkirne kočnice ključ za otpuštanje spremite u pretinac
za alat.
Ručno otpuštanje parkirne kočnice (karavan)
1
2
3
4
5

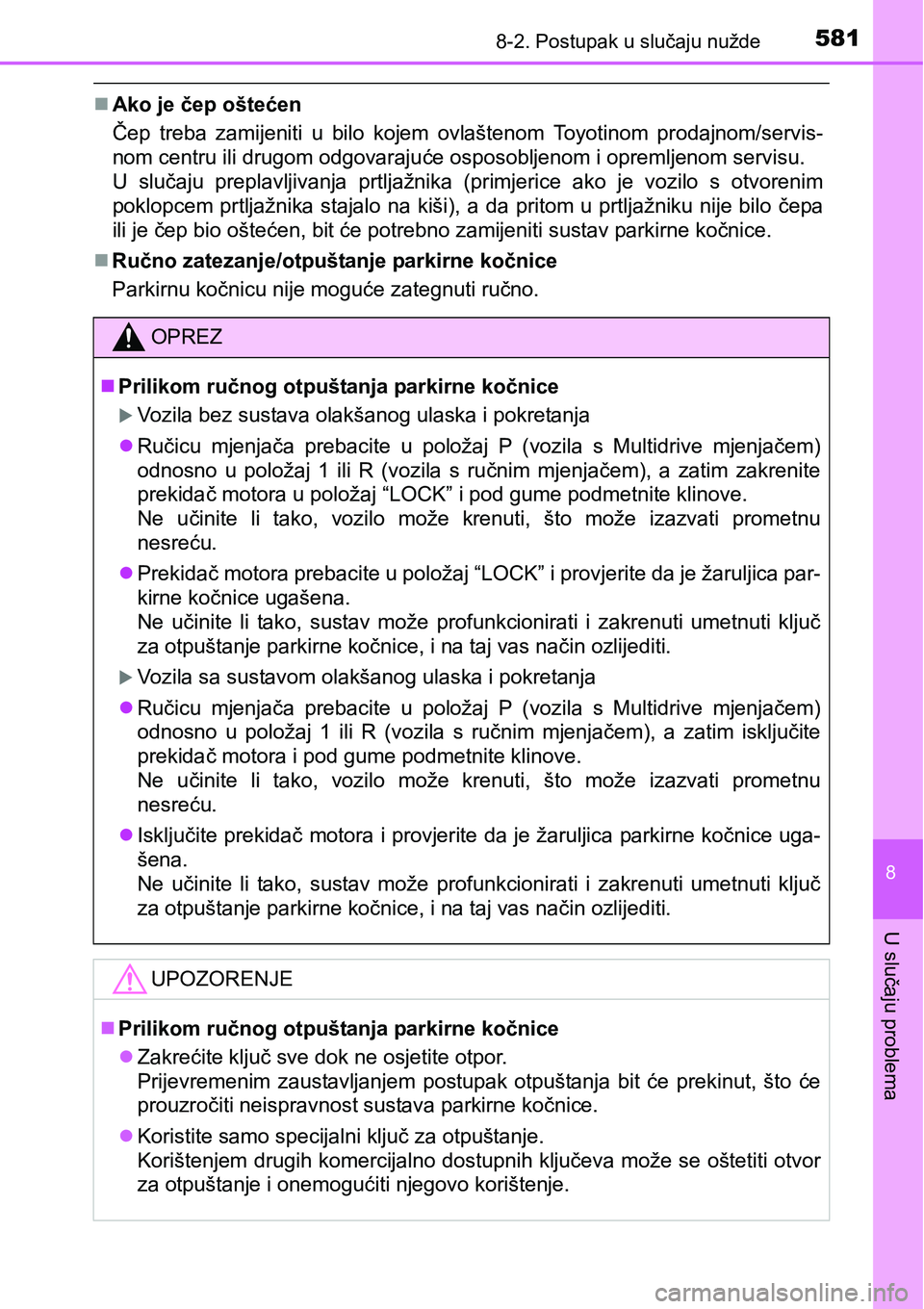

5818-2. Postupak u slučaju nužde
8
U slučaju problema
Ako je čep oštećen
Čep treba zamijeniti u bilo kojem ovlaštenom Toyotinom prodajnom/servis-
nom centru ili drugom odgovarajuće osposobljenom i opremljenom servisu.
U slučaju preplavljivanja prtljažnika (primjerice ako je vozilo s otvorenim
poklopcem prtljažnika stajalo na kiši), a da pritom u prtljažniku nije bilo čepa
ili je čep bio oštećen, bit će potrebno zamijeniti sustav parkirne kočnice.
Ručno zatezanje/otpuštanje parkirne kočnice
Parkirnu kočnicu nije moguće zategnuti ručno.
OPREZ
Prilikom ručnog otpuštanja parkirne kočnice
Vozila bez sustava olakšanog ulaska i pokretanja
Ručicu mjenjača prebacite u položaj P (vozila s Multidrive mjenjačem)
odnosno u položaj 1 ili R (vozila s ručnim mjenjačem), a zatim zakrenite
prekidač motora u položaj “LOCK” i pod gume podmetnite klinove.
Ne učinite li tako, vozilo može krenuti, što može izazvati prometnu
nesreću.
Prekidač motora prebacite u položaj “LOCK” i provjerite da je žaruljica par-
kirne kočnice ugašena.
Ne učinite li tako, sustav može profunkcionirati i zakrenuti umetnuti ključ
za otpuštanje parkirne kočnice, i na taj vas način ozlijediti.
Vozila sa sustavom olakšanog ulaska i pokretanja
Ručicu mjenjača prebacite u položaj P (vozila s Multidrive mjenjačem)
odnosno u položaj 1 ili R (vozila s ručnim mjenjačem), a zatim isključite
prekidač motora i pod gume podmetnite klinove.
Ne učinite li tako, vozilo može krenuti, što može izazvati prometnu
nesreću.
Isključite prekidač motora i provjerite da je žaruljica parkirne kočnice uga-
šena.
Ne učinite li tako, sustav može profunkcionirati i zakrenuti umetnuti ključ
za otpuštanje parkirne kočnice, i na taj vas način ozlijediti.
UPOZORENJE
Prilikom ručnog otpuštanja parkirne kočnice
Zakrećite ključ sve dok ne osjetite otpor.
Prijevremenim zaustavljanjem postupak otpuštanja bit će prekinut, što će
prouzročiti neispravnost sustava parkirne kočnice.
Koristite samo specijalni ključ za otpuštanje.
Korištenjem drugih komercijalno dostupnih ključeva može se oštetiti otvor
za otpuštanje i onemogućiti njegovo korištenje.

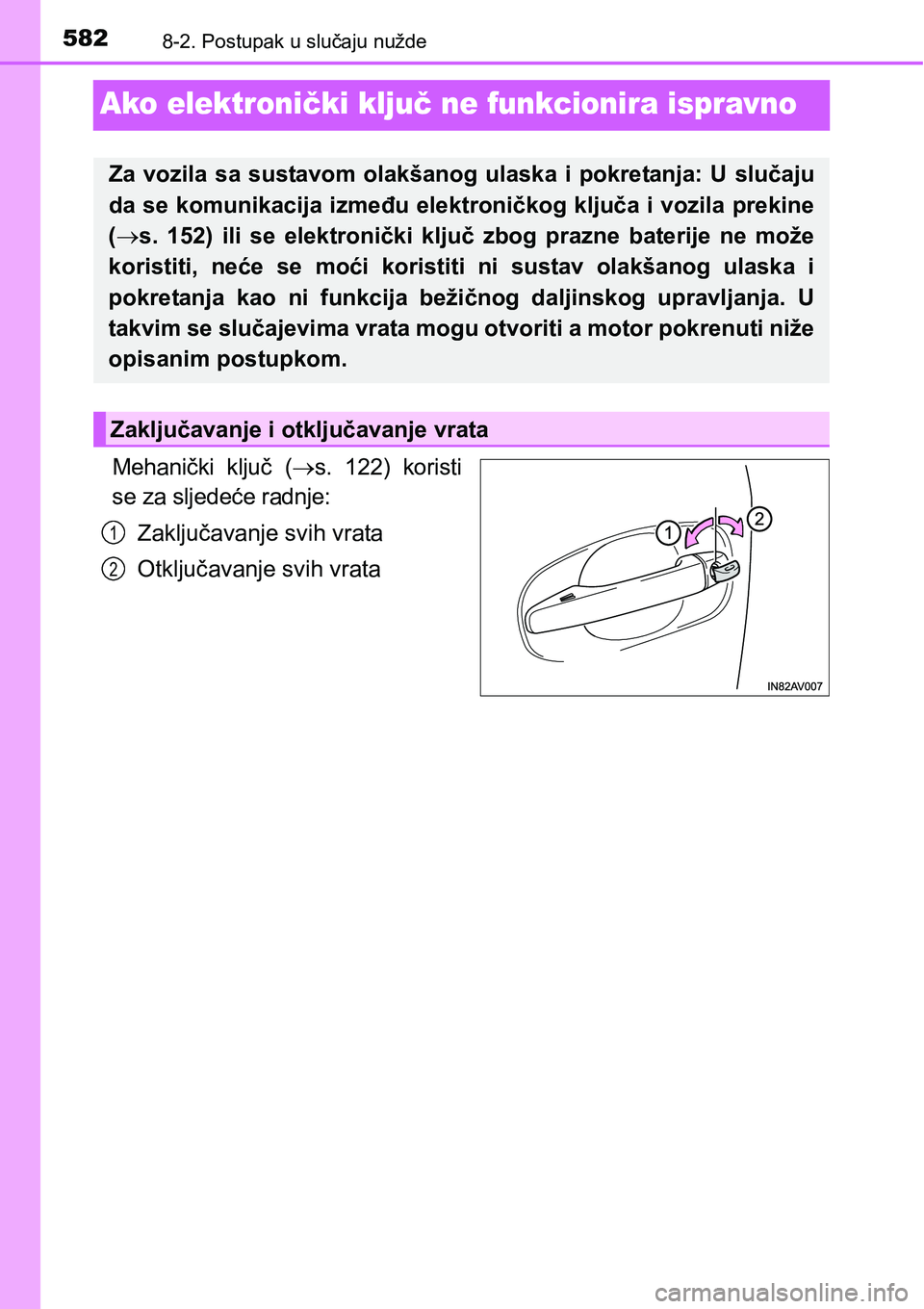

5828-2. Postupak u slučaju nužde
Ako elektronički ključ ne funkcionira ispravno
Mehanički ključ (s. 122) koristi
se za sljedeće radnje:
Zaključavanje svih vrata
Otključavanje svih vrata
Za vozila sa sustavom olakšanog ulaska i pokretanja: U slučaju
da se komunikacija između elektroničkog ključa i vozila prekine
(s. 152) ili se elektronički ključ zbog prazne baterije ne može
koristiti, neće se moći koristiti ni sustav olakšanog ulaska i
pokretanja kao ni funkcija bežičnog daljinskog upravljanja. U
takvim se slučajevima vrata mogu otvoriti a motor pokrenuti niže
opisanim postupkom.
Zaključavanje i otključavanje vrata
1
2

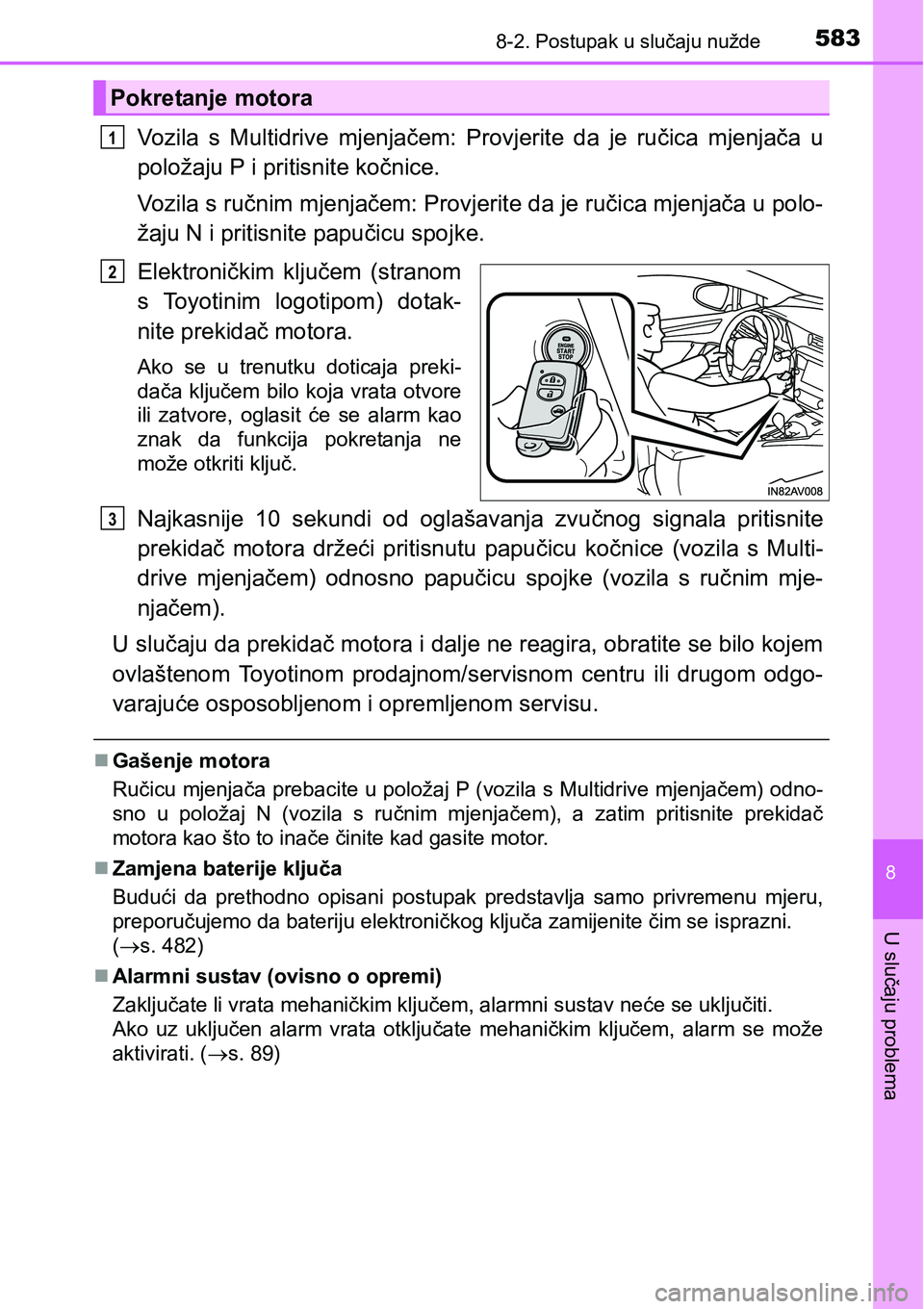

5838-2. Postupak u slučaju nužde
8
U slučaju problema
Vozila s Multidrive mjenjačem: Provjerite da je ručica mjenjača u
položaju P i pritisnite kočnice.
Vozila s ručnim mjenjačem: Provjerite da je ručica mjenjača u polo-
žaju N i pritisnite papučicu spojke.
Elektroničkim ključem (stranom
s Toyotinim logotipom) dotak-
nite prekidač motora.
Ako se u trenutku doticaja preki-
dača ključem bilo koja vrata otvore
ili zatvore, oglasit će se alarm kao
znak da funkcija pokretanja ne
može otkriti ključ.
Najkasnije 10 sekundi od oglašavanja zvučnog signala pritisnite
prekidač motora držeći pritisnutu papučicu kočnice (vozila s Multi-
drive mjenjačem) odnosno papučicu spojke (vozila s ručnim mje-
njačem).
U slučaju da prekidač motora i dalje ne reagira, obratite se bilo kojem
ovlaštenom Toyotinom prodajnom/servisnom centru ili drugom odgo-
varajuće osposobljenom i opremljenom servisu.
Gašenje motora
Ručicu mjenjača prebacite u položaj P (vozila s Multidrive mjenjačem) odno-
sno u položaj N (vozila s ručnim mjenjačem), a zatim pritisnite prekidač
motora kao što to inače činite kad gasite motor.
Zamjena baterije ključa
Budući da prethodno opisani postupak predstavlja samo privremenu mjeru,
preporučujemo da bateriju elektroničkog ključa zamijenite čim se isprazni.
(s. 482)
Alarmni sustav (ovisno o opremi)
Zaključate li vrata mehaničkim ključem, alarmni sustav neće se uključiti.
Ako uz uključen alarm vrata otključate mehaničkim ključem, alarm se može
aktivirati. (s. 89)
Pokretanje motora
1
2
3

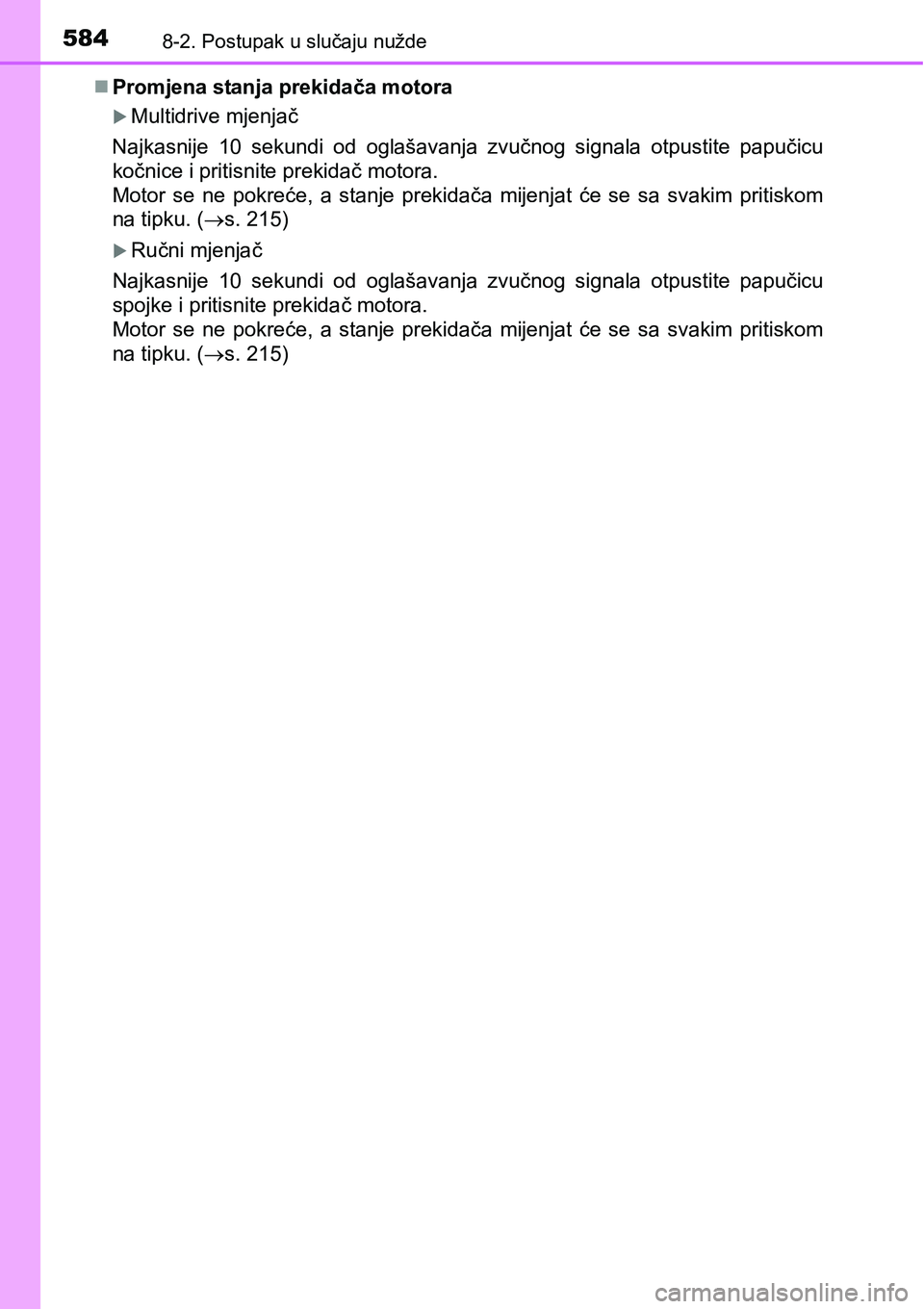

5848-2. Postupak u slučaju nužde
Promjena stanja prekidača motora
Multidrive mjenjač
Najkasnije 10 sekundi od oglašavanja zvučnog signala otpustite papučicu
kočnice i pritisnite prekidač motora.
Motor se ne pokreće, a stanje prekidača mijenjat će se sa svakim pritiskom
na tipku. (s. 215)
Ručni mjenjač
Najkasnije 10 sekundi od oglašavanja zvučnog signala otpustite papučicu
spojke i pritisnite prekidač motora.
Motor se ne pokreće, a stanje prekidača mijenjat će se sa svakim pritiskom
na tipku. (s. 215)
