2015 TOYOTA AVENSIS Upute Za Rukovanje (in Croatian)

4977-3. Samostalno održavanje
7
Održavanje i čišćenje

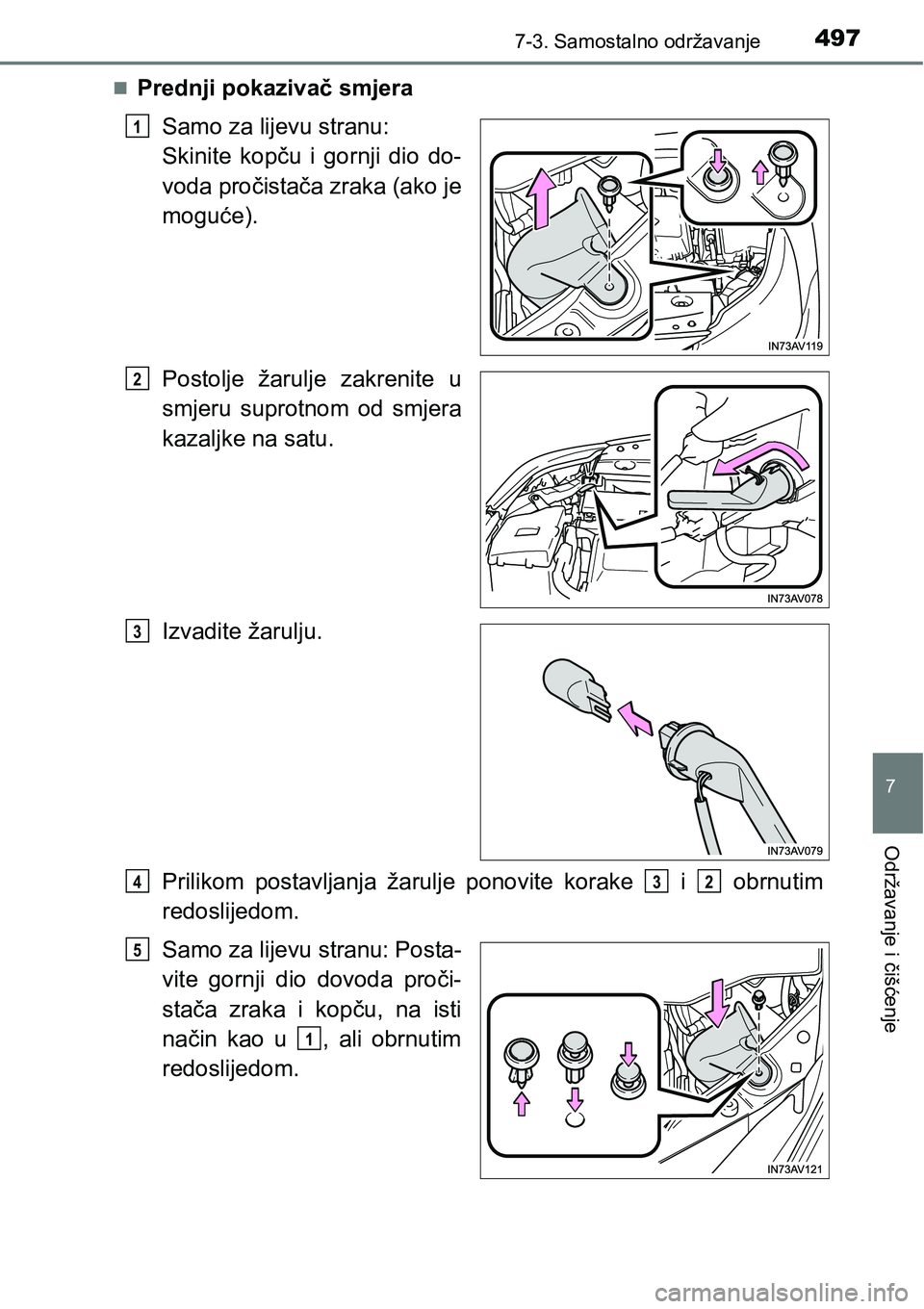

Prednji pokazivač smjera
Samo za lijevu stranu:
Skinite kopču i gornji dio do-
voda pročistača zraka (ako je
moguće).
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom postavljanja žarulje ponovite korake i obrnutim
redoslijedom.
Samo za lijevu stranu: Posta-
vite gornji dio dovoda proči-
stača zraka i kopču, na isti
način kao u , ali obrnutim
redoslijedom.
1
2
3
432
5
1

4987-3. Samostalno održavanje

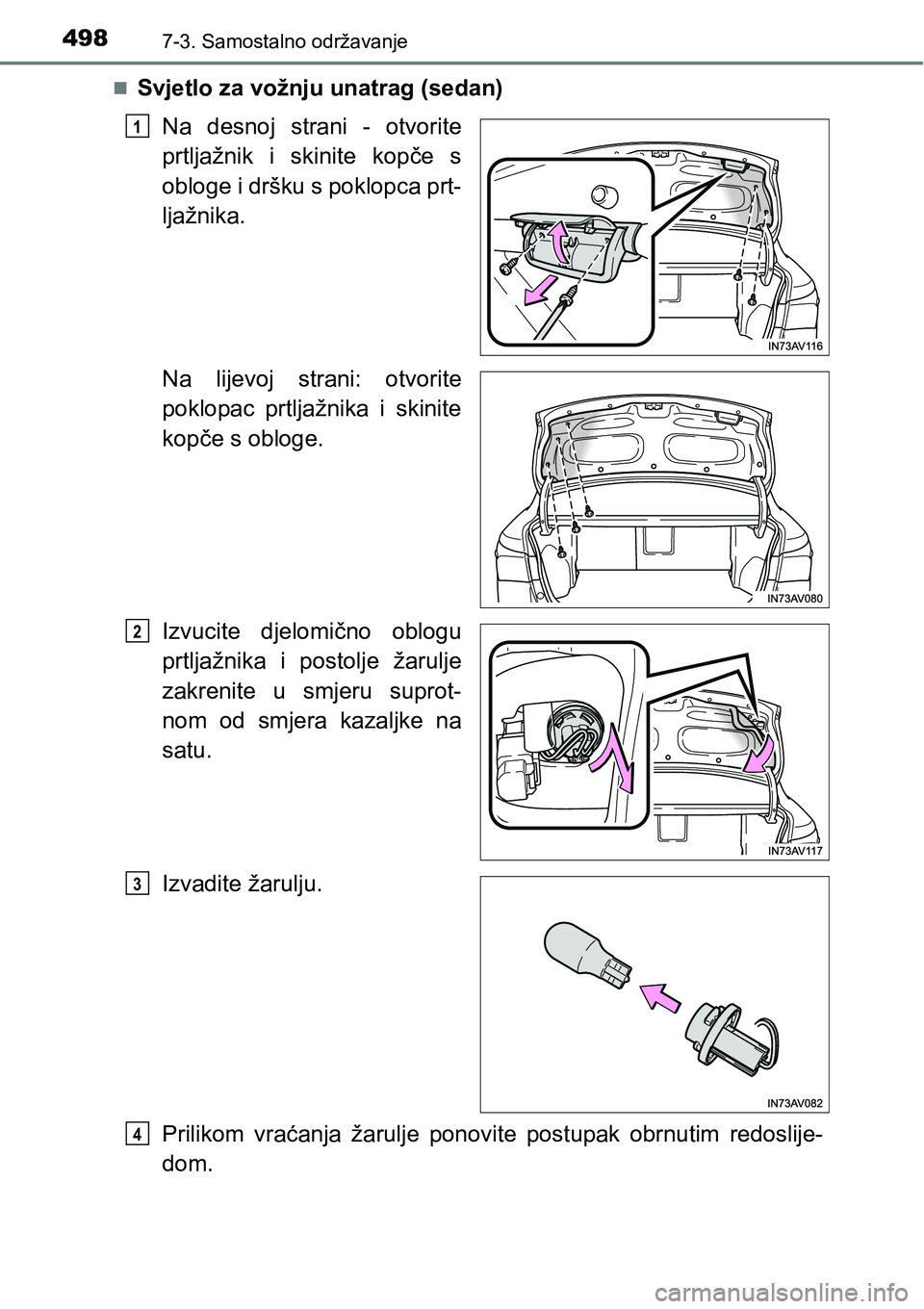

Svjetlo za vožnju unatrag (sedan)
Na desnoj strani - otvorite
prtljažnik i skinite kopče s
obloge i dršku s poklopca prt-
ljažnika.
Na lijevoj strani: otvorite
poklopac prtljažnika i skinite
kopče s obloge.
Izvucite djelomično oblogu
prtljažnika i postolje žarulje
zakrenite u smjeru suprot-
nom od smjera kazaljke na
satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

4997-3. Samostalno održavanje
7
Održavanje i čišćenje

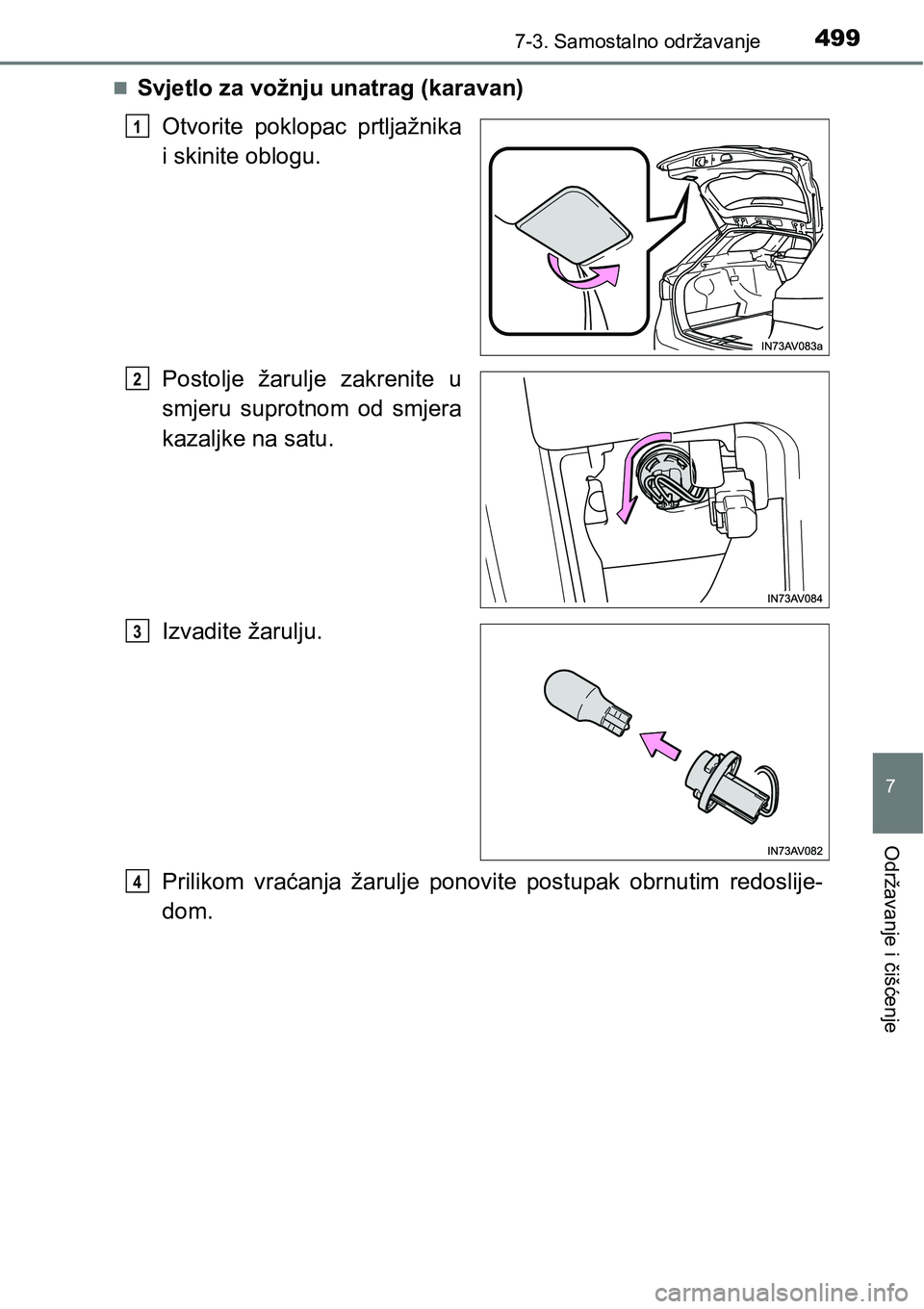

Svjetlo za vožnju unatrag (karavan)
Otvorite poklopac prtljažnika
i skinite oblogu.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

5007-3. Samostalno održavanje

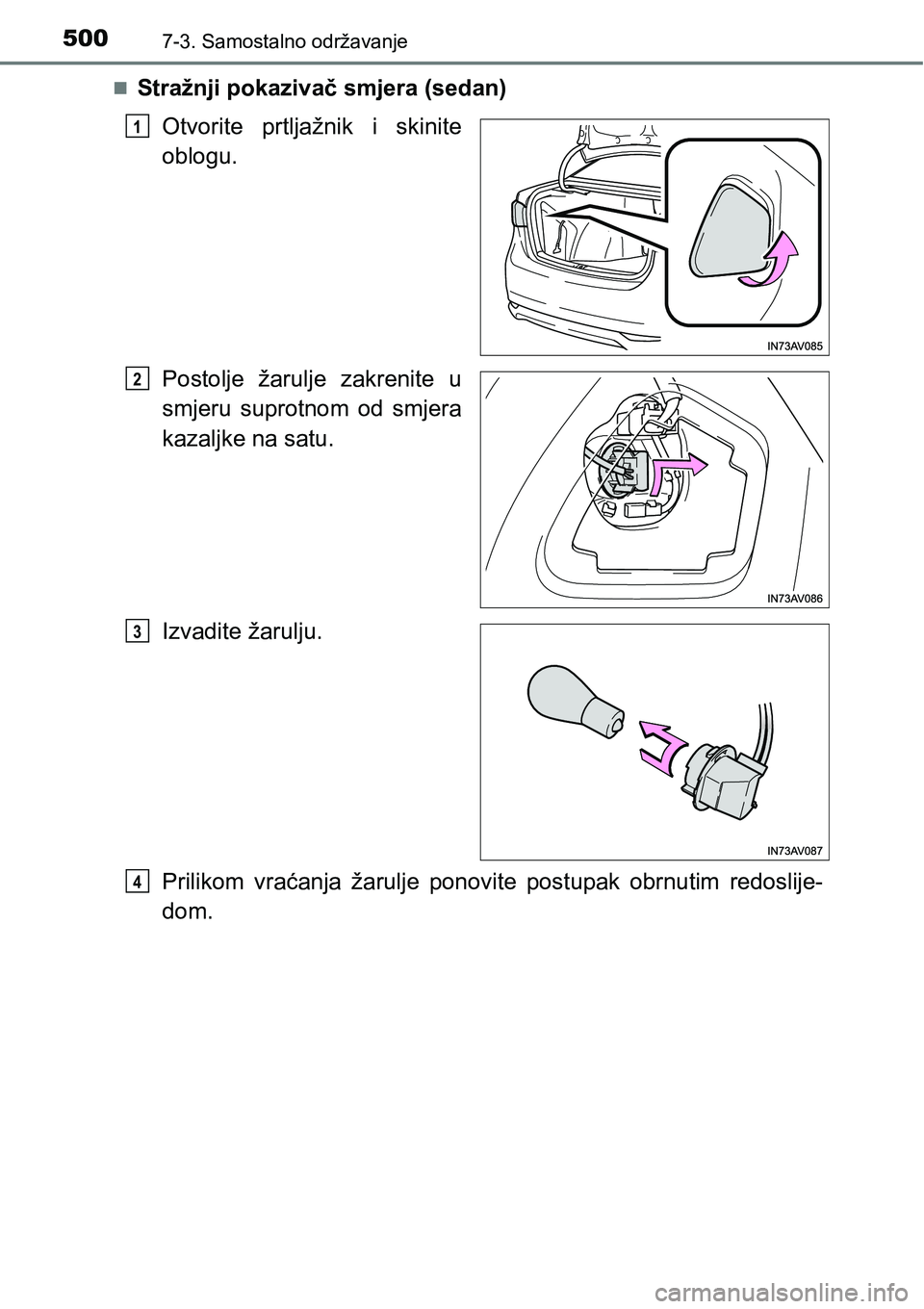

Stražnji pokazivač smjera (sedan)
Otvorite prtljažnik i skinite
oblogu.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

5017-3. Samostalno održavanje
7
Održavanje i čišćenje

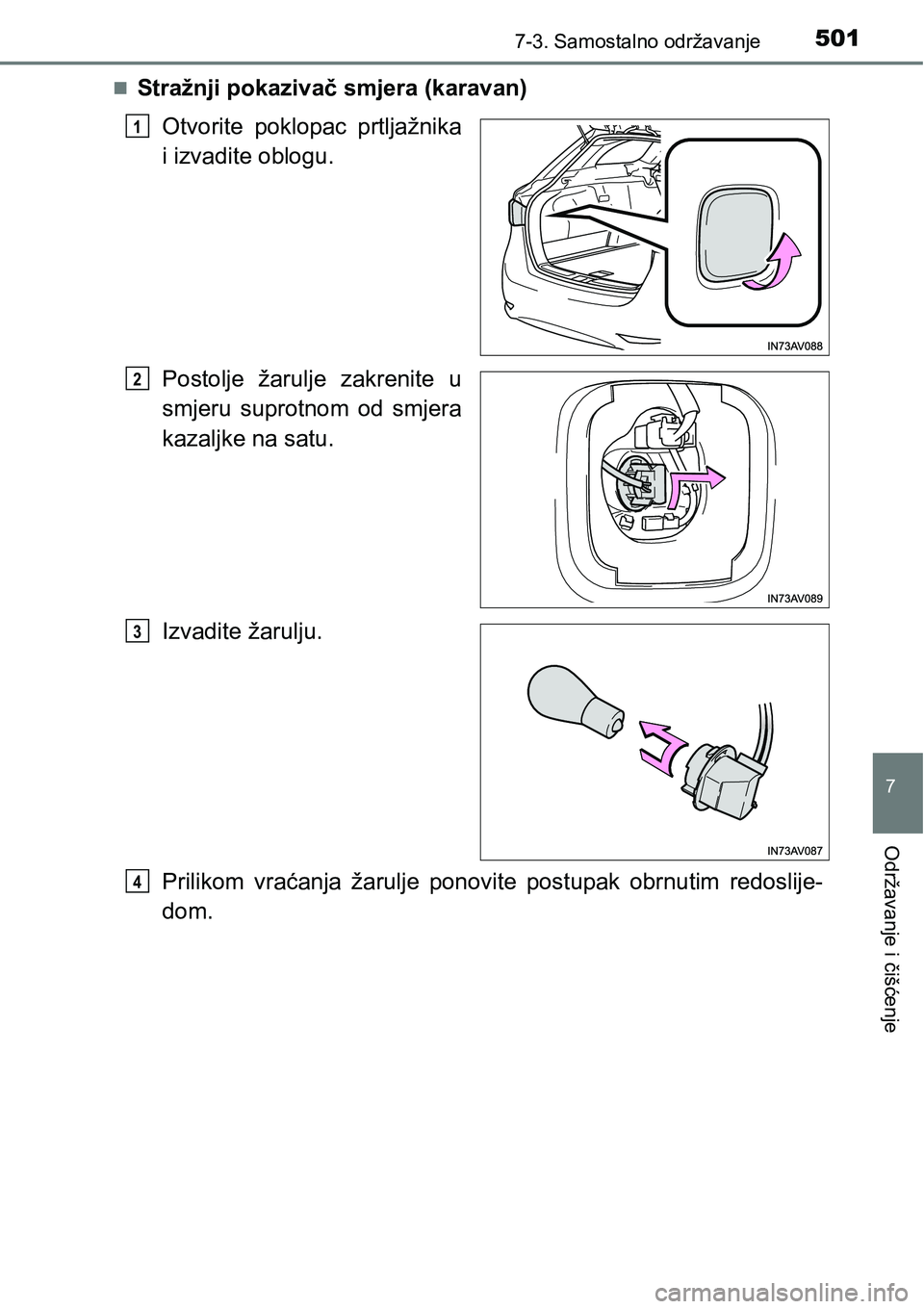

Stražnji pokazivač smjera (karavan)
Otvorite poklopac prtljažnika
i izvadite oblogu.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

5027-3. Samostalno održavanje

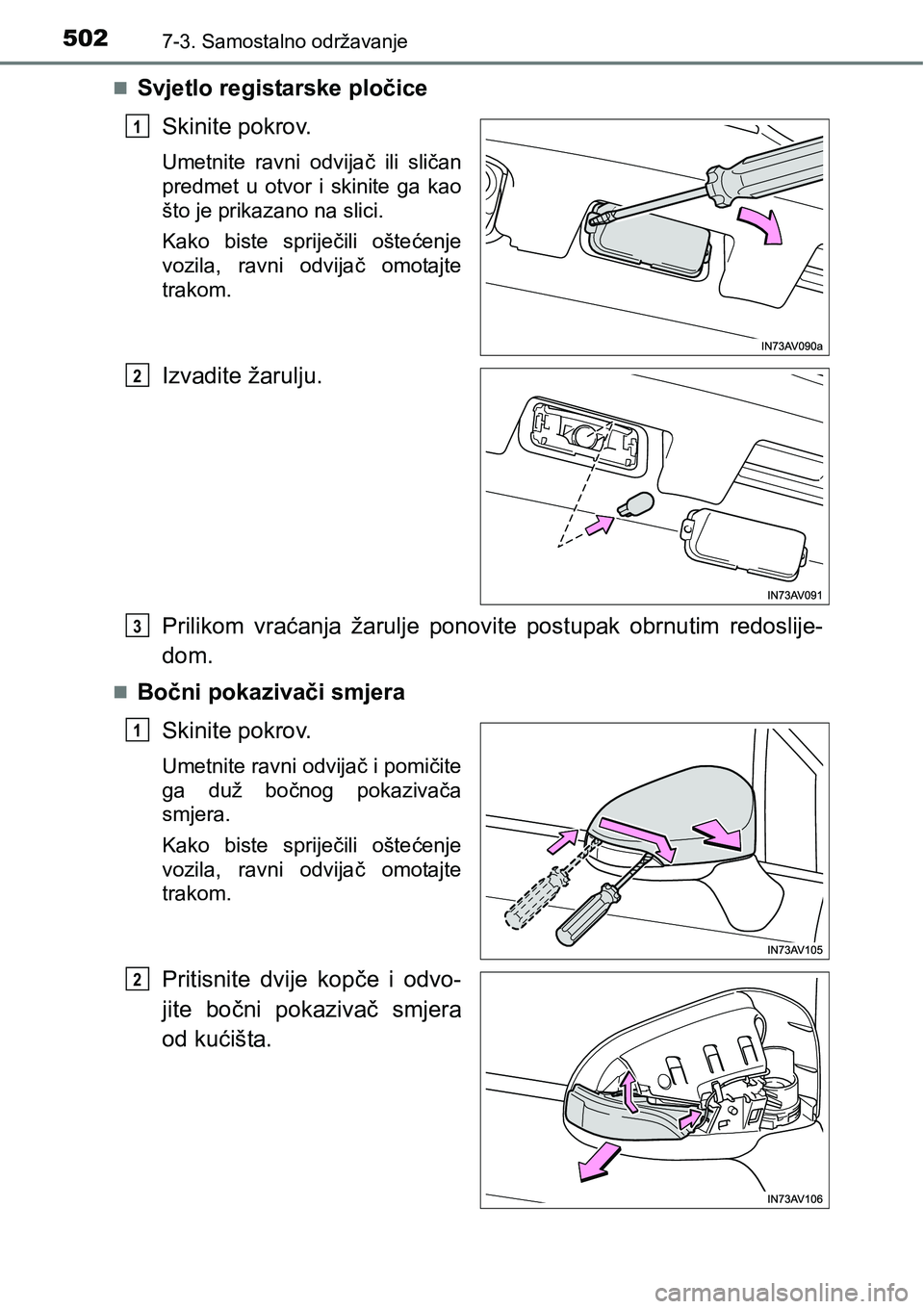

Svjetlo registarske pločice
Skinite pokrov.
Umetnite ravni odvijač ili sličan
predmet u otvor i skinite ga kao
što je prikazano na slici.
Kako biste spriječili oštećenje
vozila, ravni odvijač omotajte
trakom.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
Bočni pokazivači smjera
Skinite pokrov.
Umetnite ravni odvijač i pomičite
ga duž bočnog pokazivača
smjera.
Kako biste spriječili oštećenje
vozila, ravni odvijač omotajte
trakom.
Pritisnite dvije kopče i odvo-
jite bočni pokazivač smjera
od kućišta.
1
2
3
1
2

5037-3. Samostalno održavanje
7
Održavanje i čišćenje

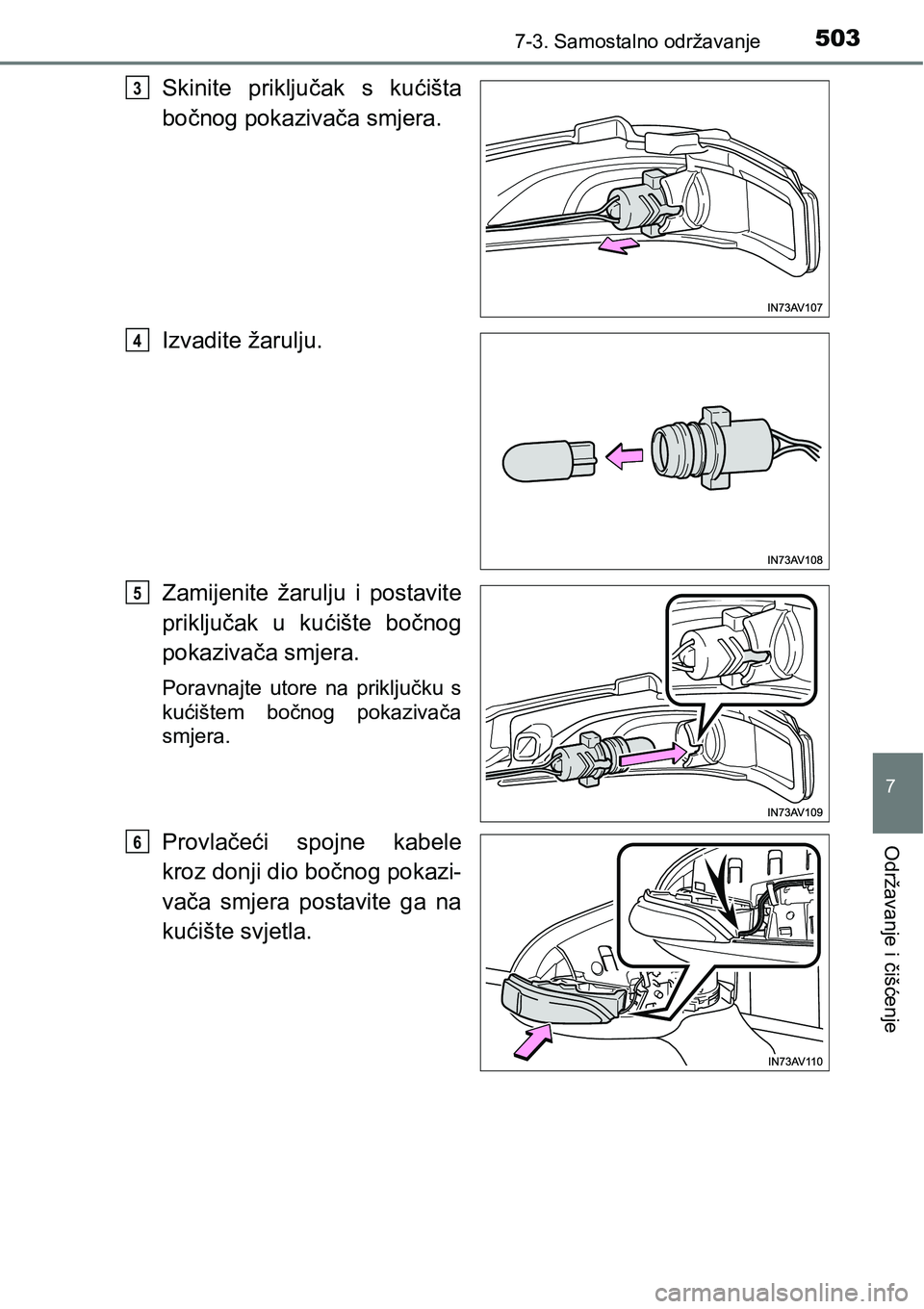

Skinite priključak s kućišta
bočnog pokazivača smjera.
Izvadite žarulju.
Zamijenite žarulju i postavite
priključak u kućište bočnog
pokazivača smjera.
Poravnajte utore na priključku s
kućištem bočnog pokazivača
smjera.
Provlačeći spojne kabele
kroz donji dio bočnog pokazi-
vača smjera postavite ga na
kućište svjetla.
3
4
5
6

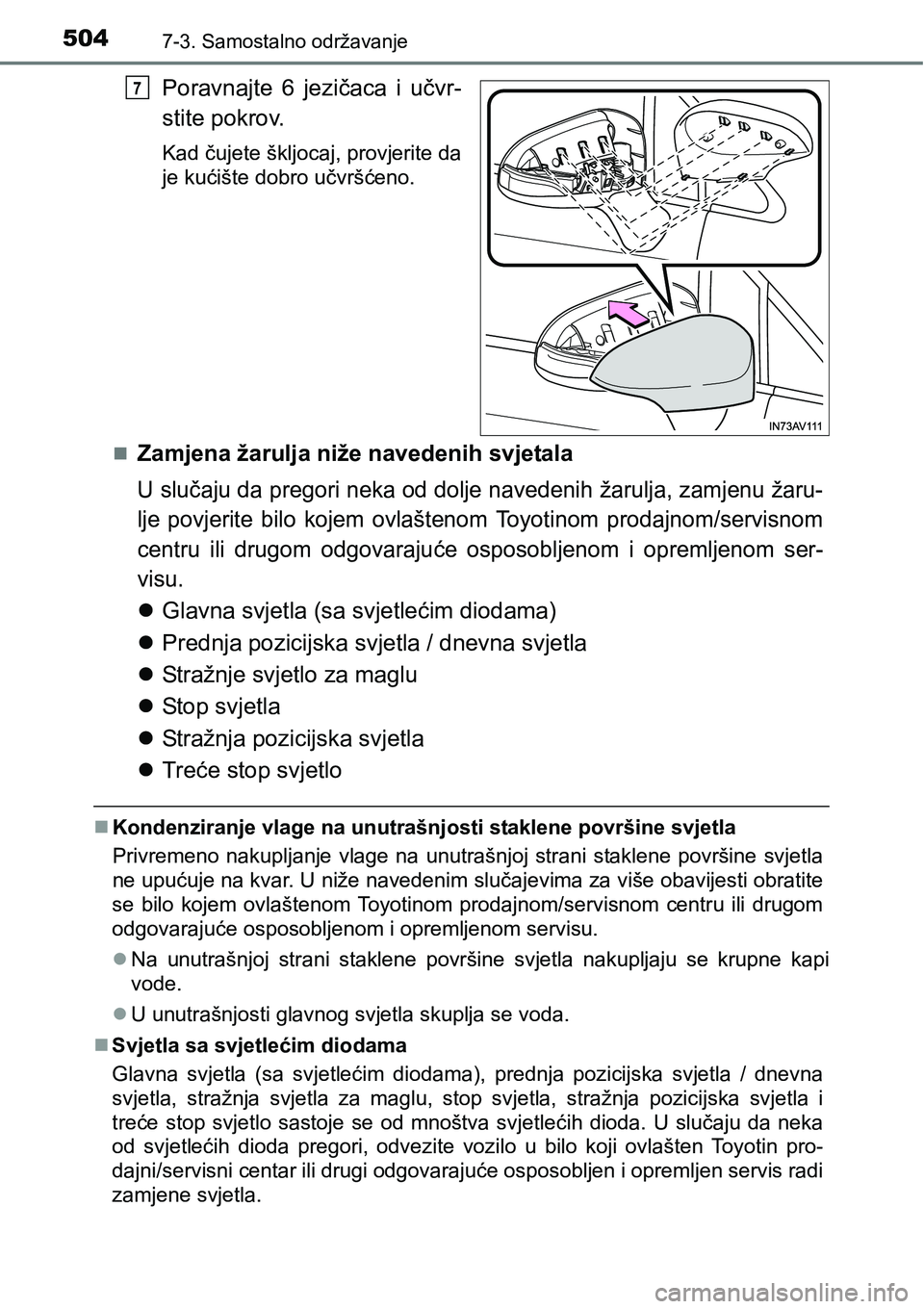

5047-3. Samostalno održavanje
Poravnajte 6 jezičaca i učvr-
stite pokrov.
Kad čujete škljocaj, provjerite da
je kućište dobro učvršćeno.

Zamjena žarulja niže navedenih svjetala
U slučaju da pregori neka od dolje navedenih žarulja, zamjenu žaru-
lje povjerite bilo kojem ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu.
Glavna svjetla (sa svjetlećim diodama)
Prednja pozicijska svjetla / dnevna svjetla
Stražnje svjetlo za maglu
St op s vj et l a
Stražnja pozicijska svjetla
Treće stop svjetlo
Kondenziranje vlage na unutrašnjosti staklene površine svjetla
Privremeno nakupljanje vlage na unutrašnjoj strani staklene površine svjetla
ne upućuje na kvar. U niže navedenim slučajevima za više obavijesti obratite
se bilo kojem ovlaštenom Toyotinom prodajnom/servisnom centru ili drugom
odgovarajuće osposobljenom i opremljenom servisu.
Na unutrašnjoj strani staklene površine svjetla nakupljaju se krupne kapi
vode.
U unutrašnjosti glavnog svjetla skuplja se voda.
Svjetla sa svjetlećim diodama
Glavna svjetla (sa svjetlećim diodama), prednja pozicijska svjetla / dnevna
svjetla, stražnja svjetla za maglu, stop svjetla, stražnja pozicijska svjetla i
treće stop svjetlo sastoje se od mnoštva svjetlećih dioda. U slučaju da neka
od svjetlećih dioda pregori, odvezite vozilo u bilo koji ovlašten Toyotin pro-
dajni/servisni centar ili drugi odgovarajuće osposobljen i opremljen servis radi
zamjene svjetla.
7
