4417-3. Samostalno održavanje
7
Održavanje i čišćenje

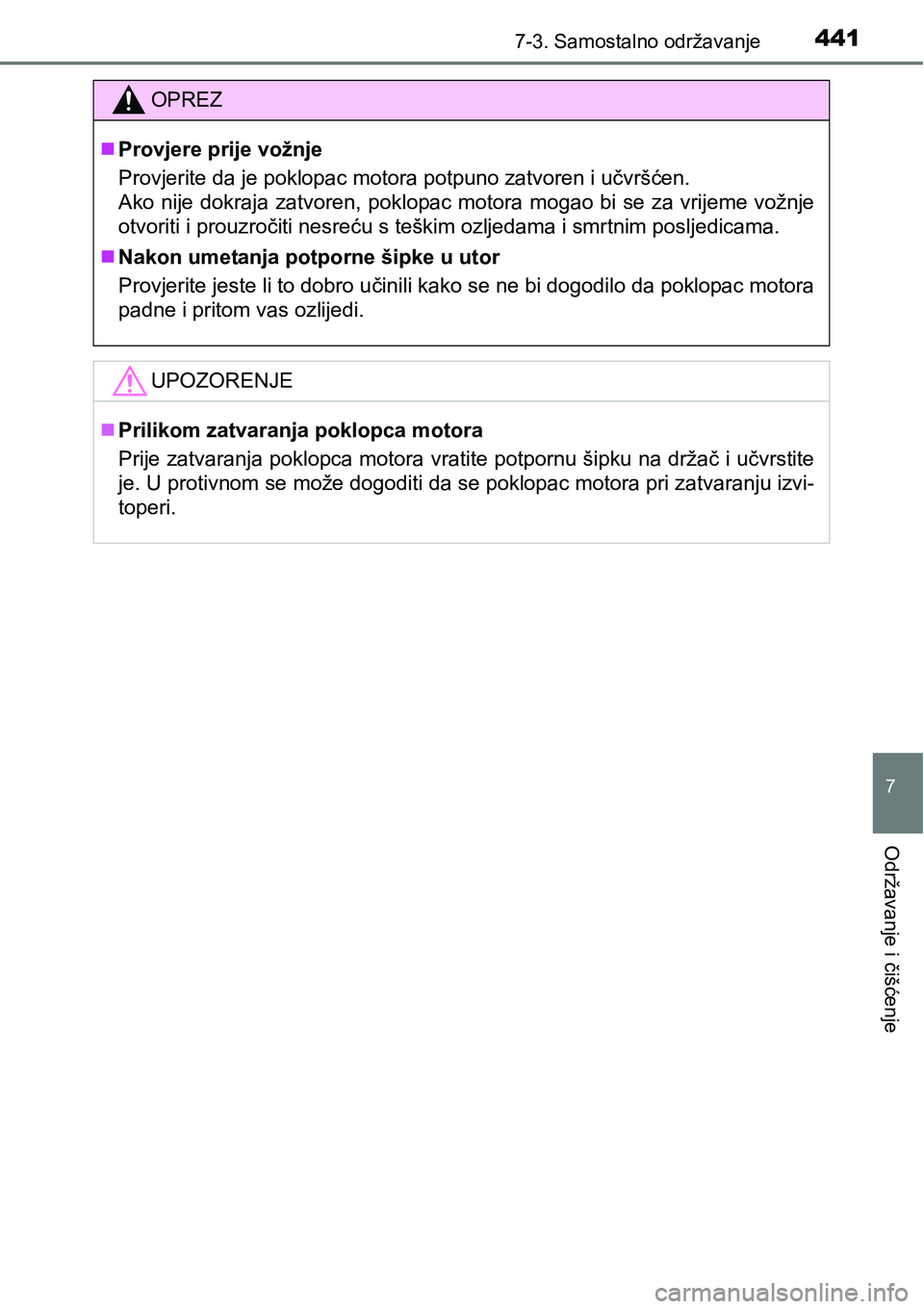

OPREZ
Provjere prije vožnje
Provjerite da je poklopac motora potpuno zatvoren i učvršćen.
Ako nije dokraja zatvoren, poklopac motora mogao bi se za vrijeme vožnje
otvoriti i prouzročiti nesreću s teškim ozljedama i smrtnim posljedicama.
Nakon umetanja potporne šipke u utor
Provjerite jeste li to dobro učinili kako se ne bi dogodilo da poklopac motora
padne i pritom vas ozlijedi.
UPOZORENJE
Prilikom zatvaranja poklopca motora
Prije zatvaranja poklopca motora vratite potpornu šipku na držač i učvrstite
je. U protivnom se može dogoditi da se poklopac motora pri zatvaranju izvi-
toperi.

4427-3. Samostalno održavanje

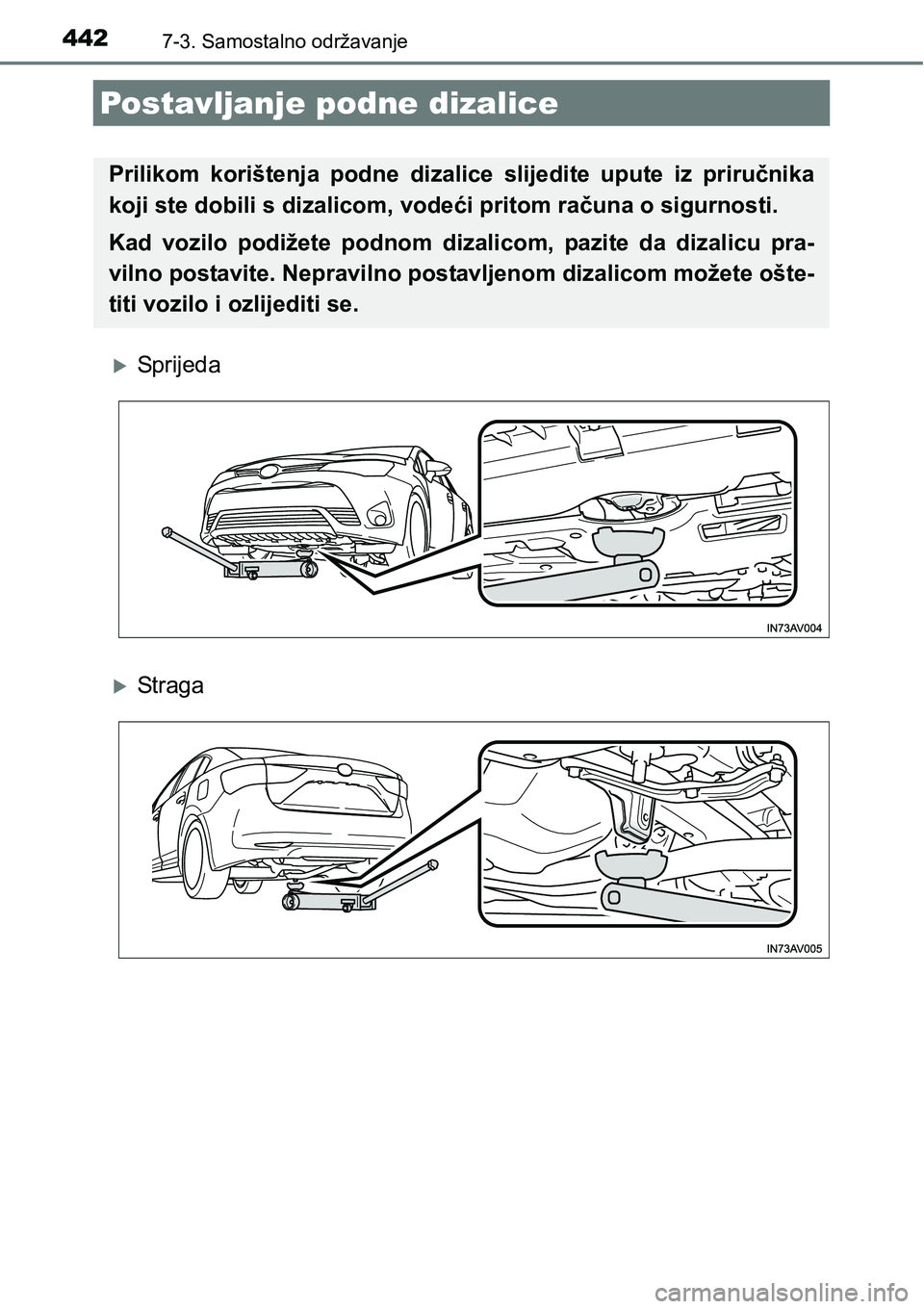

Postavljanje podne dizalice
Sprijeda
St ra ga
Prilikom korištenja podne dizalice slijedite upute iz priručnika
koji ste dobili s dizalicom, vodeći pritom računa o sigurnosti.
Kad vozilo podižete podnom dizalicom, pazite da dizalicu pra-
vilno postavite. Nepravilno postavljenom dizalicom možete ošte-
titi vozilo i ozlijediti se.

4437-3. Samostalno održavanje
7
Održavanje i čišćenje

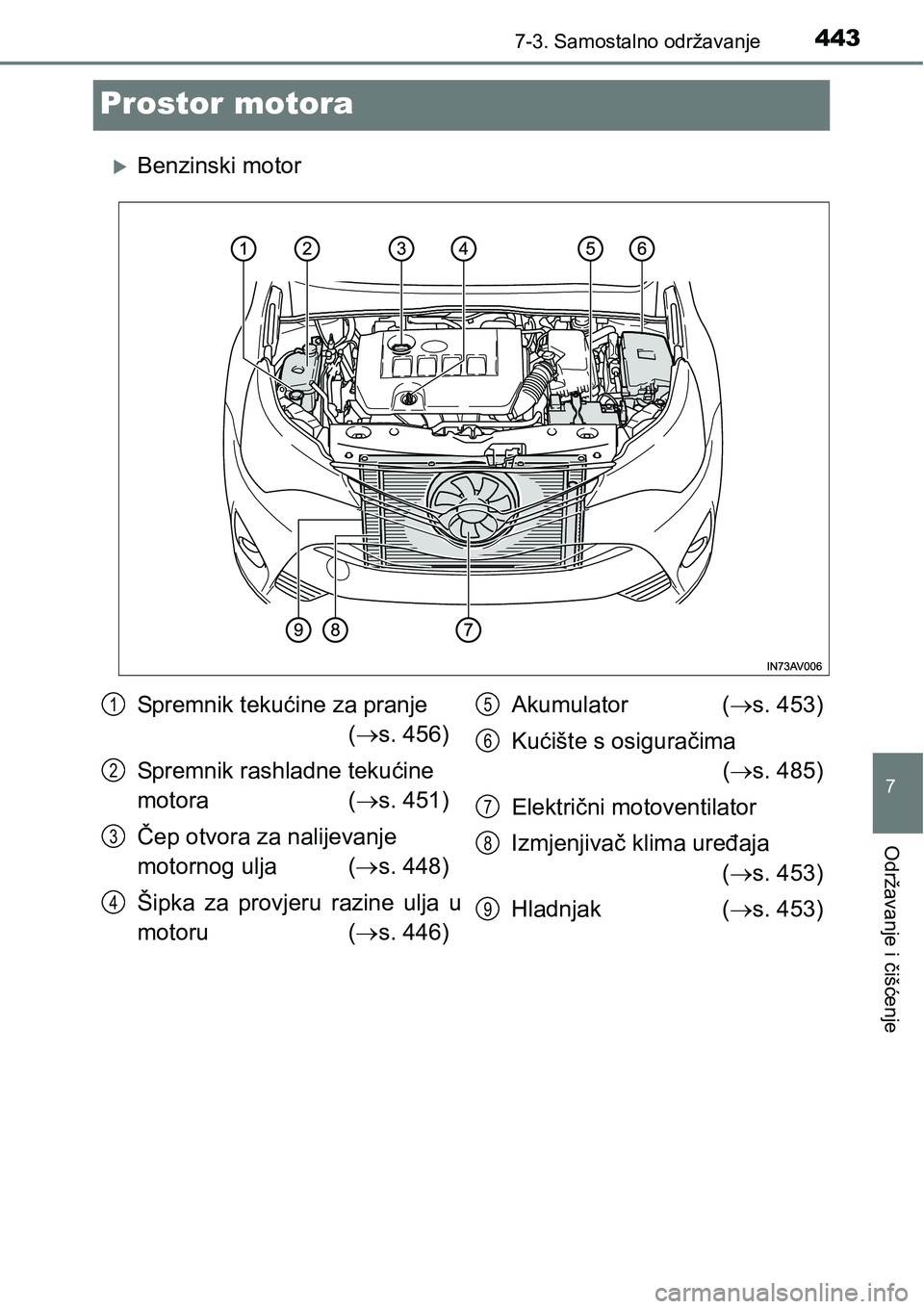

Prostor motora
Benzinski motor
Sp rem ni k t ek ućine za pranje
(s. 456)
Spremnik rashladne tekućine
motora (s. 451)
Čep otvora za nalijevanje
motornog ulja (s. 448)
Šipka za provjeru razine ulja u
motoru (s. 446)Akumulator (s. 453)
Kućište s osiguračima
(s. 485)
Električni motoventilator
Izmjenjivač klima uređaja
(s. 453)
Hladnjak (s. 453)1
2
3
4
5
6
7
8
9

4447-3. Samostalno održavanje

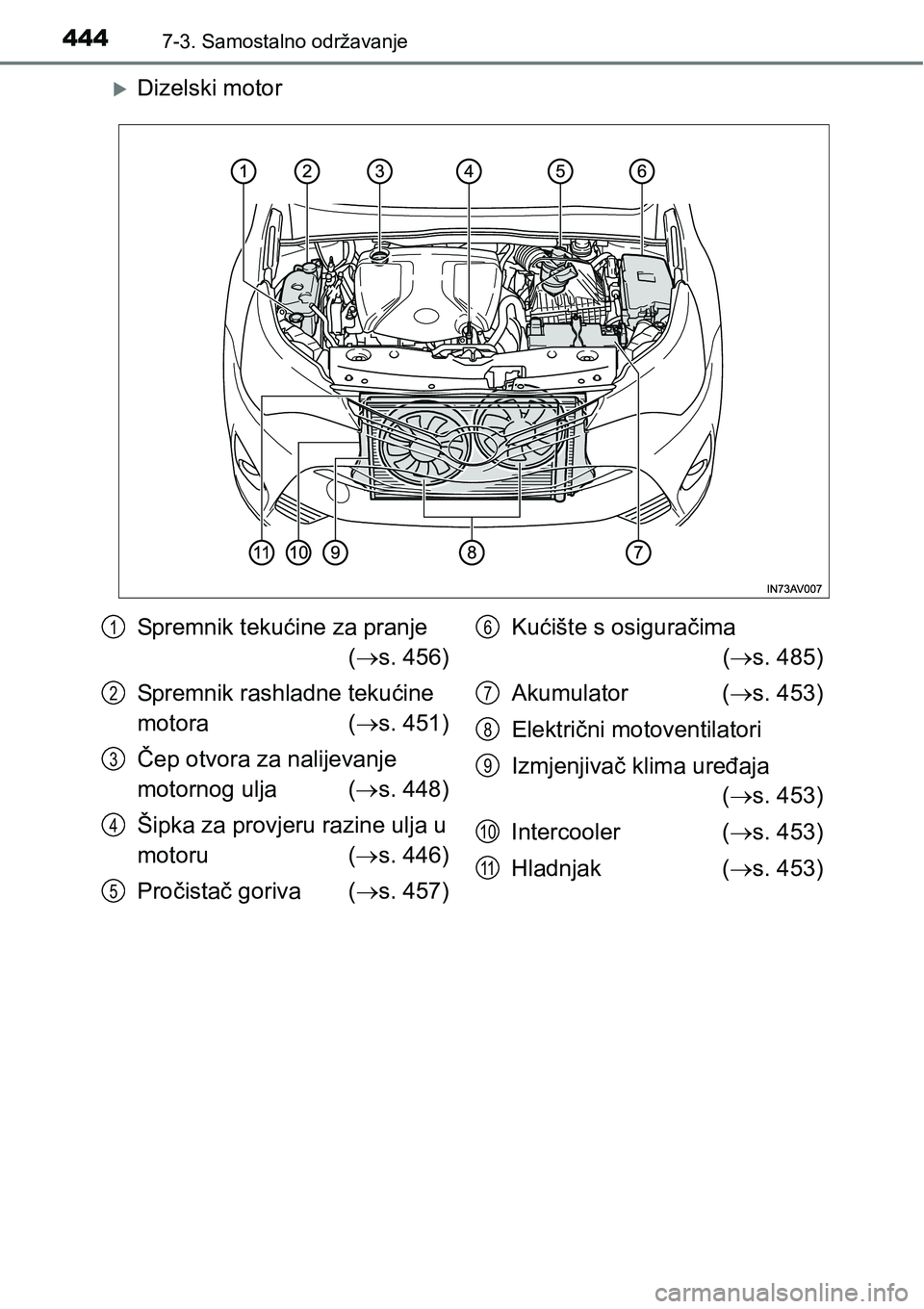

Dizelski motor
Sp rem ni k t ek ućine za pranje
(s. 456)
Spremnik rashladne tekućine
motora (s. 451)
Čep otvora za nalijevanje
motornog ulja (s. 448)
Šipka za provjeru razine ulja u
motoru (s. 446)
Pročistač goriva (s. 457)Kućište s osiguračima
(s. 485)
Akumulator (s. 453)
Električni motoventilatori
Izmjenjivač klima uređaja
(s. 453)
Intercooler (s. 453)
Hladnjak (s. 453)1
2
3
4
5
6
7
8
9
10
11

4457-3. Samostalno održavanje
7
Održavanje i čišćenje

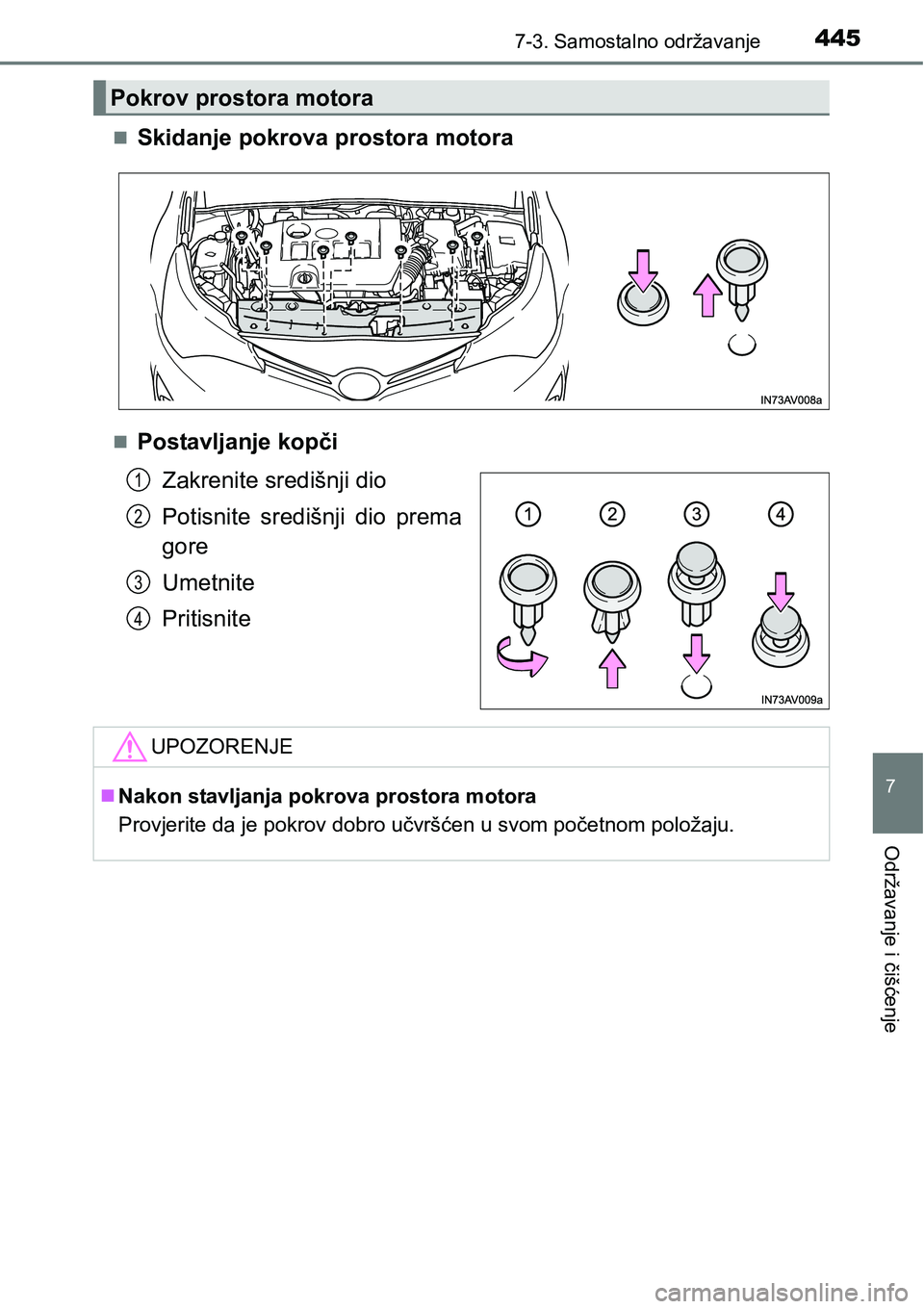

Skidanje pokrova prostora motora
Postavljanje kopči
Zakrenite središnji dio
Potisnite središnji dio prema
gore
Umetnite
Pritisnite
Pokrov prostora motora
1
2
3
4
UPOZORENJE
Nakon stavljanja pokrova prostora motora
Provjerite da je pokrov dobro učvršćen u svom početnom položaju.

4467-3. Samostalno održavanje

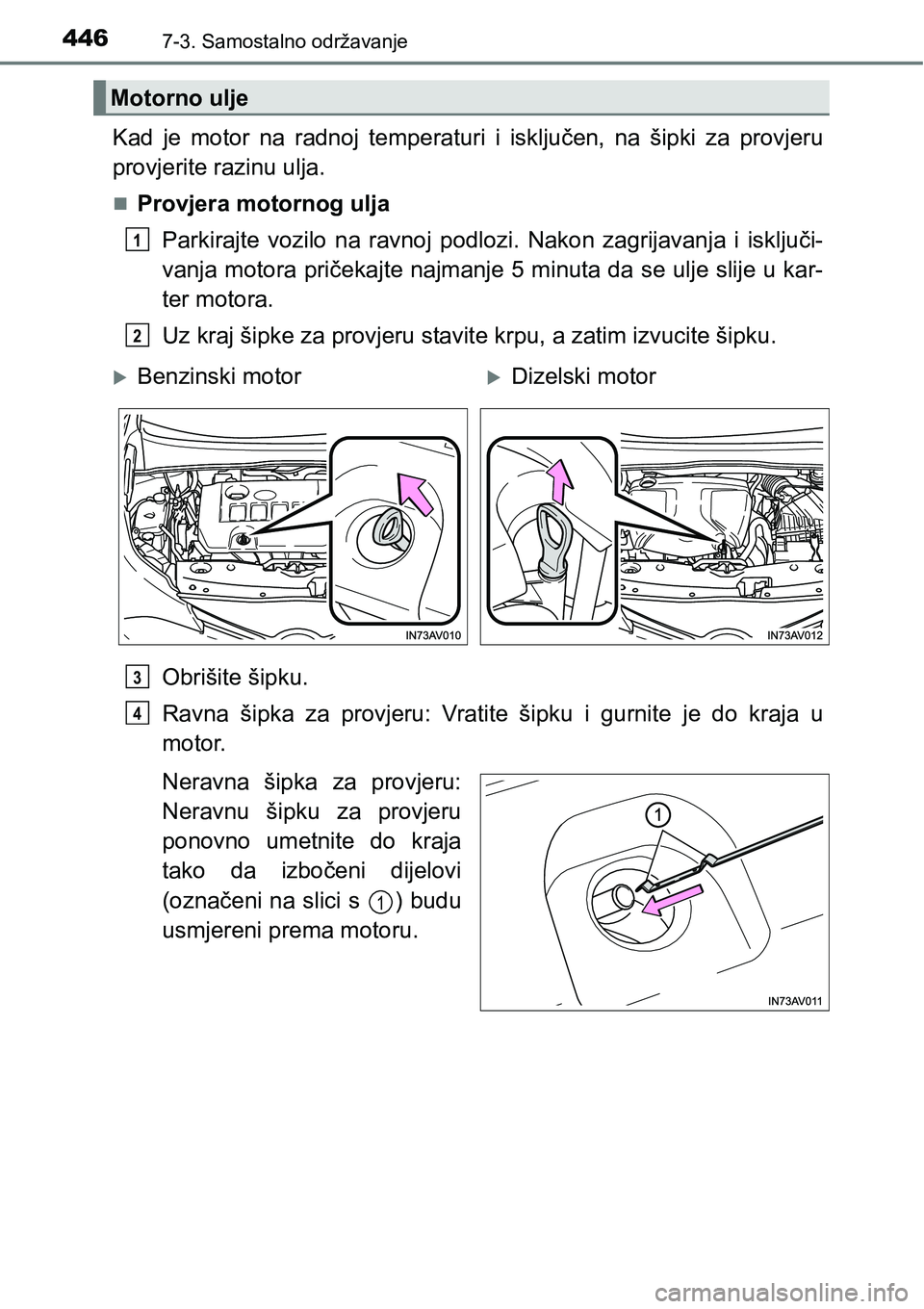

Kad je motor na radnoj temperaturi i isključen, na šipki za provjeru
provjerite razinu ulja.
Provjera motornog ulja
Parkirajte vozilo na ravnoj podlozi. Nakon zagrijavanja i isključi-
vanja motora pričekajte najmanje 5 minuta da se ulje slije u kar-
ter motora.
Uz kraj šipke za provjeru stavite krpu, a zatim izvucite šipku.
Obrišite šipku.
Ravna šipka za provjeru: Vratite šipku i gurnite je do kraja u
motor.
Neravna šipka za provjeru:
Neravnu šipku za provjeru
ponovno umetnite do kraja
tako da izbočeni dijelovi
(označeni na slici s ) budu
usmjereni prema motoru.
Motorno ulje
1
2
Benzinski motorDizelski motor
3
4
1

4477-3. Samostalno održavanje
7
Održavanje i čišćenje

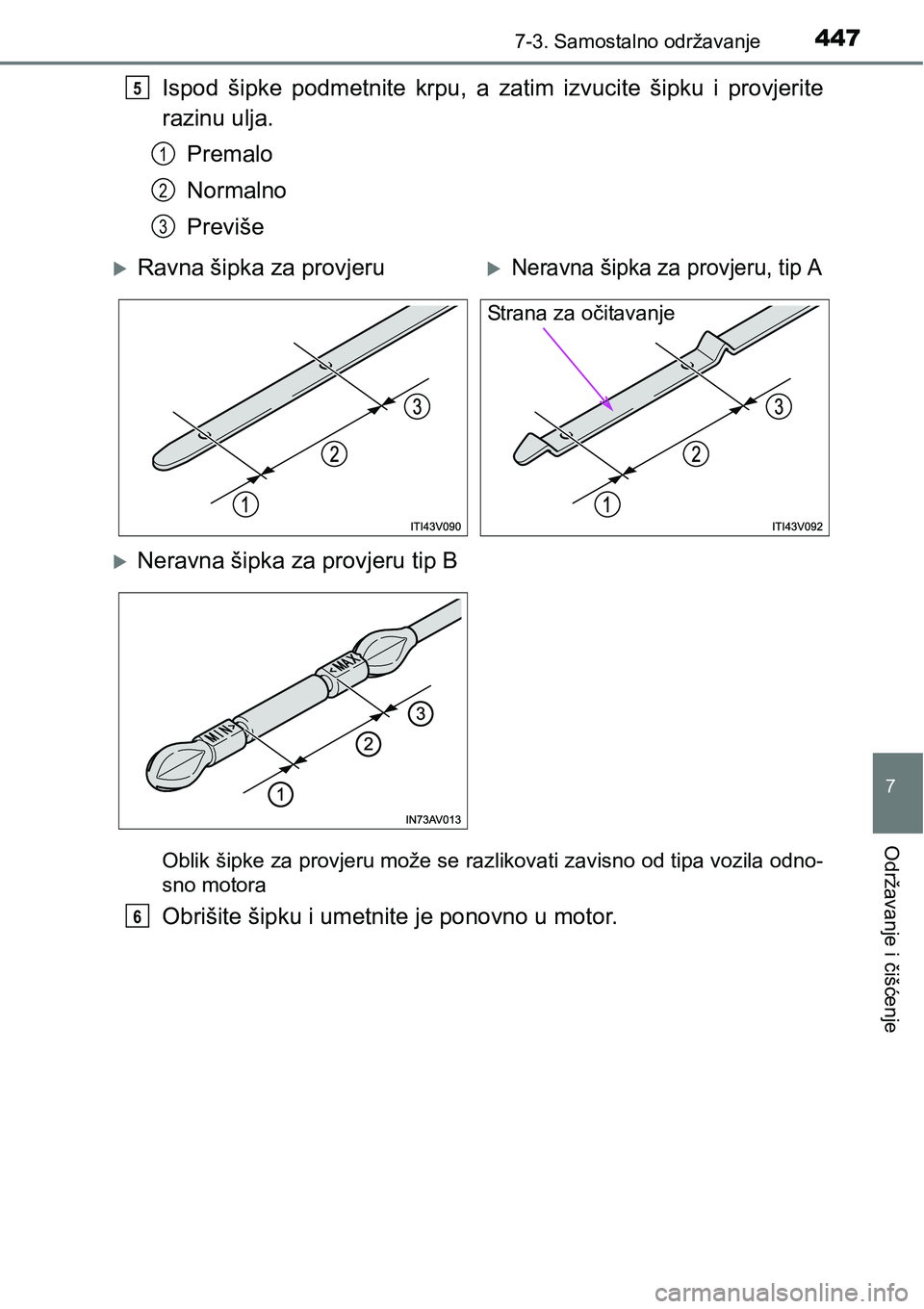

Ispod šipke podmetnite krpu, a zatim izvucite šipku i provjerite
razinu ulja.
Premalo
Normalno
Previše
Oblik šipke za provjeru može se razlikovati zavisno od tipa vozila odno-
sno motora
Obrišite šipku i umetnite je ponovno u motor.
5
1
2
3
Ravna šipka za provjeruNeravna šipka za provjeru, tip A
Neravna šipka za provjeru tip B
Strana za očitavanje
6

4487-3. Samostalno održavanje

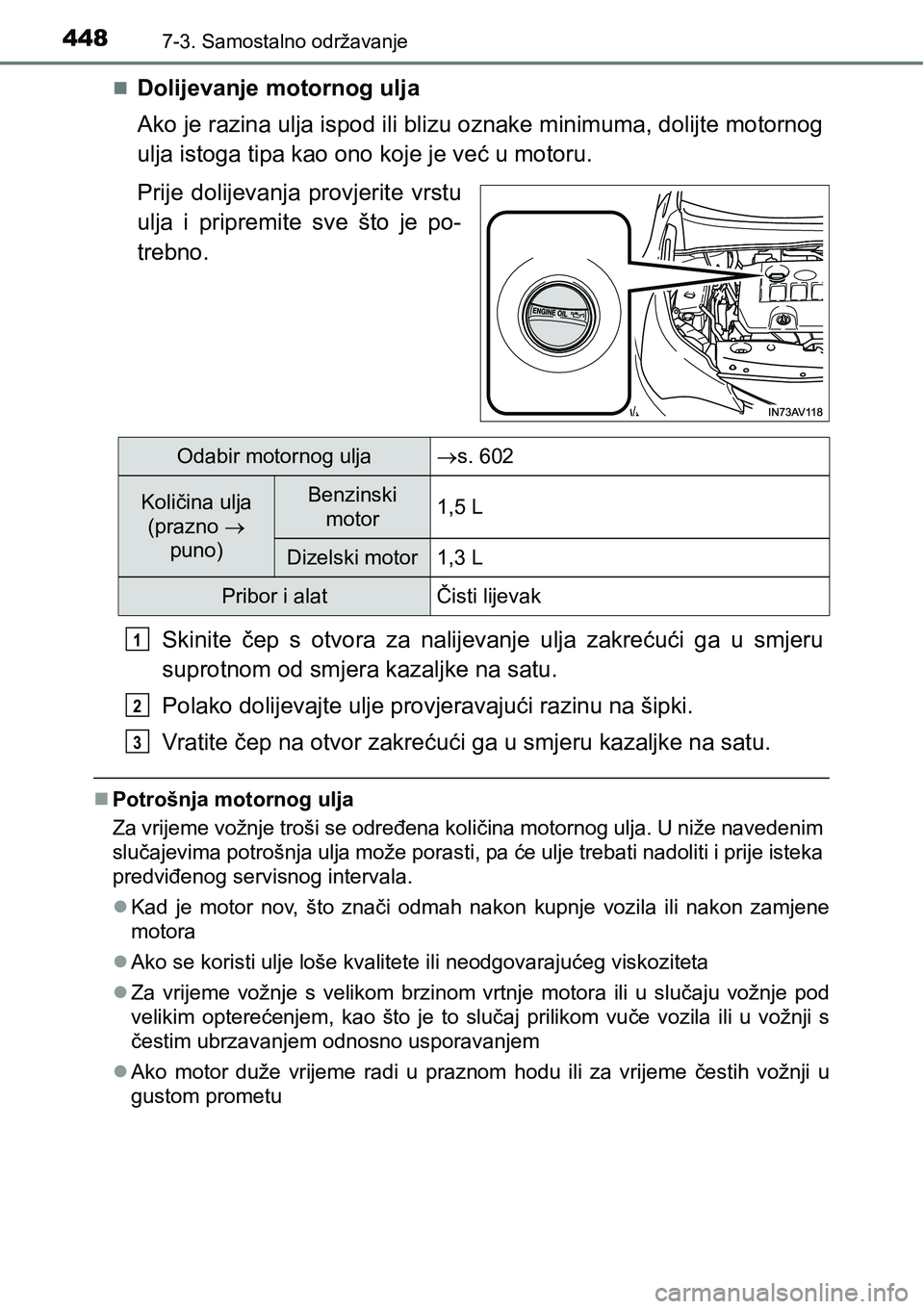

Dolijevanje motornog ulja
Ako je razina ulja ispod ili blizu oznake minimuma, dolijte motornog
ulja istoga tipa kao ono koje je već u motoru.
Prije dolijevanja provjerite vrstu
ulja i pripremite sve što je po-
trebno.
Skinite čep s otvora za nalijevanje ulja zakrećući ga u smjeru
suprotnom od smjera kazaljke na satu.
Polako dolijevajte ulje provjeravajući razinu na šipki.
Vratite čep na otvor zakrećući ga u smjeru kazaljke na satu.
Potrošnja motornog ulja
Za vrijeme vožnje troši se određena količina motornog ulja. U niže navedenim
slučajevima potrošnja ulja može porasti, pa će ulje trebati nadoliti i prije isteka
predviđenog servisnog intervala.
Kad je motor nov, što znači odmah nakon kupnje vozila ili nakon zamjene
motora
Ako se koristi ulje loše kvalitete ili neodgovarajućeg viskoziteta
Za vrijeme vožnje s velikom brzinom vrtnje motora ili u slučaju vožnje pod
velikim opterećenjem, kao što je to slučaj prilikom vuče vozila ili u vožnji s
čestim ubrzavanjem odnosno usporavanjem
Ako motor duže vrijeme radi u praznom hodu ili za vrijeme čestih vožnji u
gustom prometu
Odabir motornog uljas. 602
Količina ulja
(prazno 
puno)Benzinski
motor1,5 L
Dizelski motor 1,3 L
Pribor i alatČisti lijevak
1
2
3
