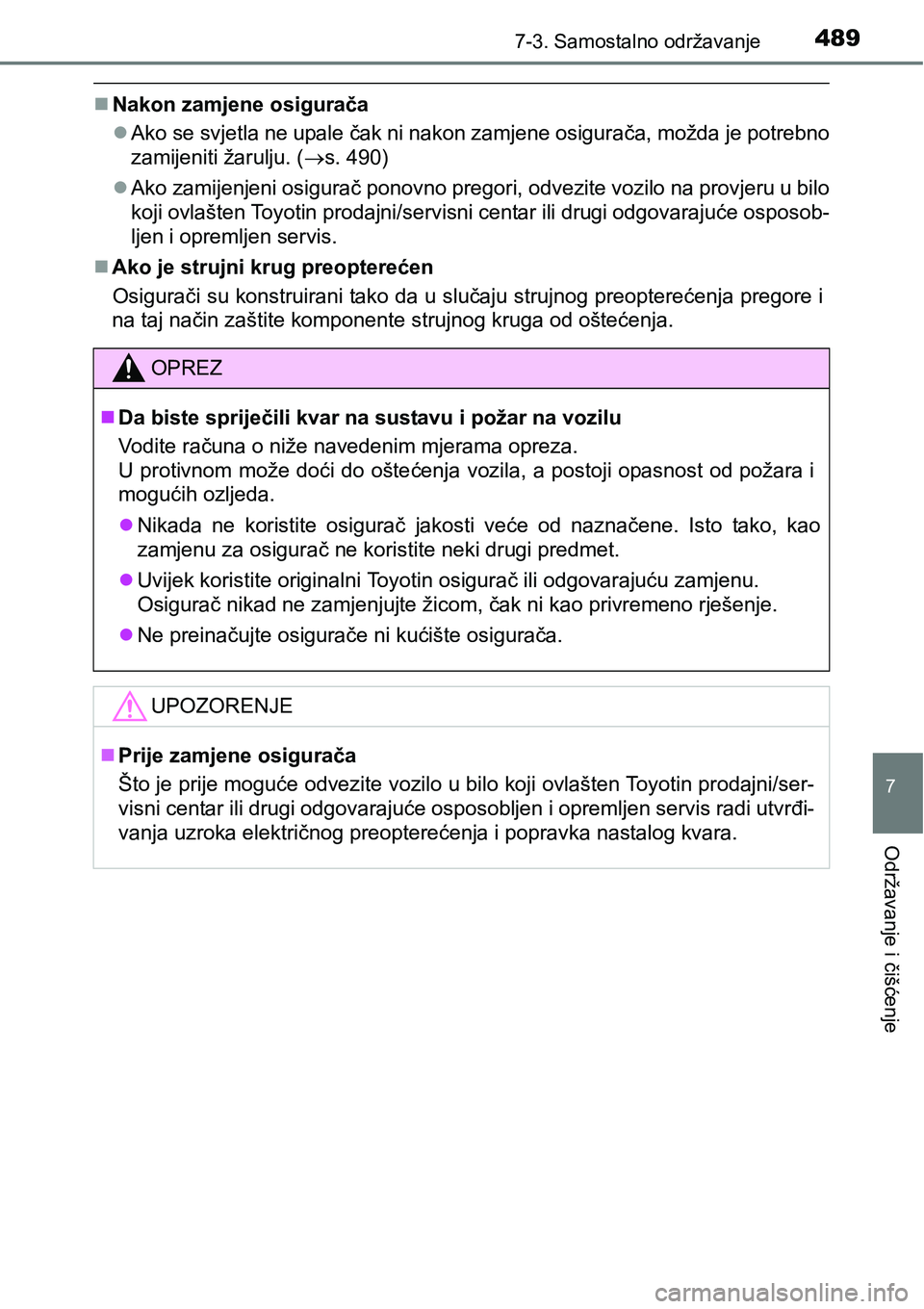

4897-3. Samostalno održavanje
7
Održavanje i čišćenje
Nakon zamjene osigurača
Ako se svjetla ne upale čak ni nakon zamjene osigurača, možda je potrebno
zamijeniti žarulju. (s. 490)
Ako zamijenjeni osigurač ponovno pregori, odvezite vozilo na provjeru u bilo
koji ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposob-
ljen i opremljen servis.
Ako je strujni krug preopterećen
Osigurači su konstruirani tako da u slučaju strujnog preopterećenja pregore i
na taj način zaštite komponente strujnog kruga od oštećenja.
OPREZ
Da biste spriječili kvar na sustavu i požar na vozilu
Vodite računa o niže navedenim mjerama opreza.
U protivnom može doći do oštećenja vozila, a postoji opasnost od požara i
mogućih ozljeda.
Nikada ne koristite osigurač jakosti veće od naznačene. Isto tako, kao
zamjenu za osigurač ne koristite neki drugi predmet.
Uvijek koristite originalni Toyotin osigurač ili odgovarajuću zamjenu.
Osigurač nikad ne zamjenjujte žicom, čak ni kao privremeno rješenje.
Ne preinačujte osigurače ni kućište osigurača.
UPOZORENJE
Prije zamjene osigurača
Što je prije moguće odvezite vozilo u bilo koji ovlašten Toyotin prodajni/ser-
visni centar ili drugi odgovarajuće osposobljen i opremljen servis radi utvrđi-
vanja uzroka električnog preopterećenja i popravka nastalog kvara.

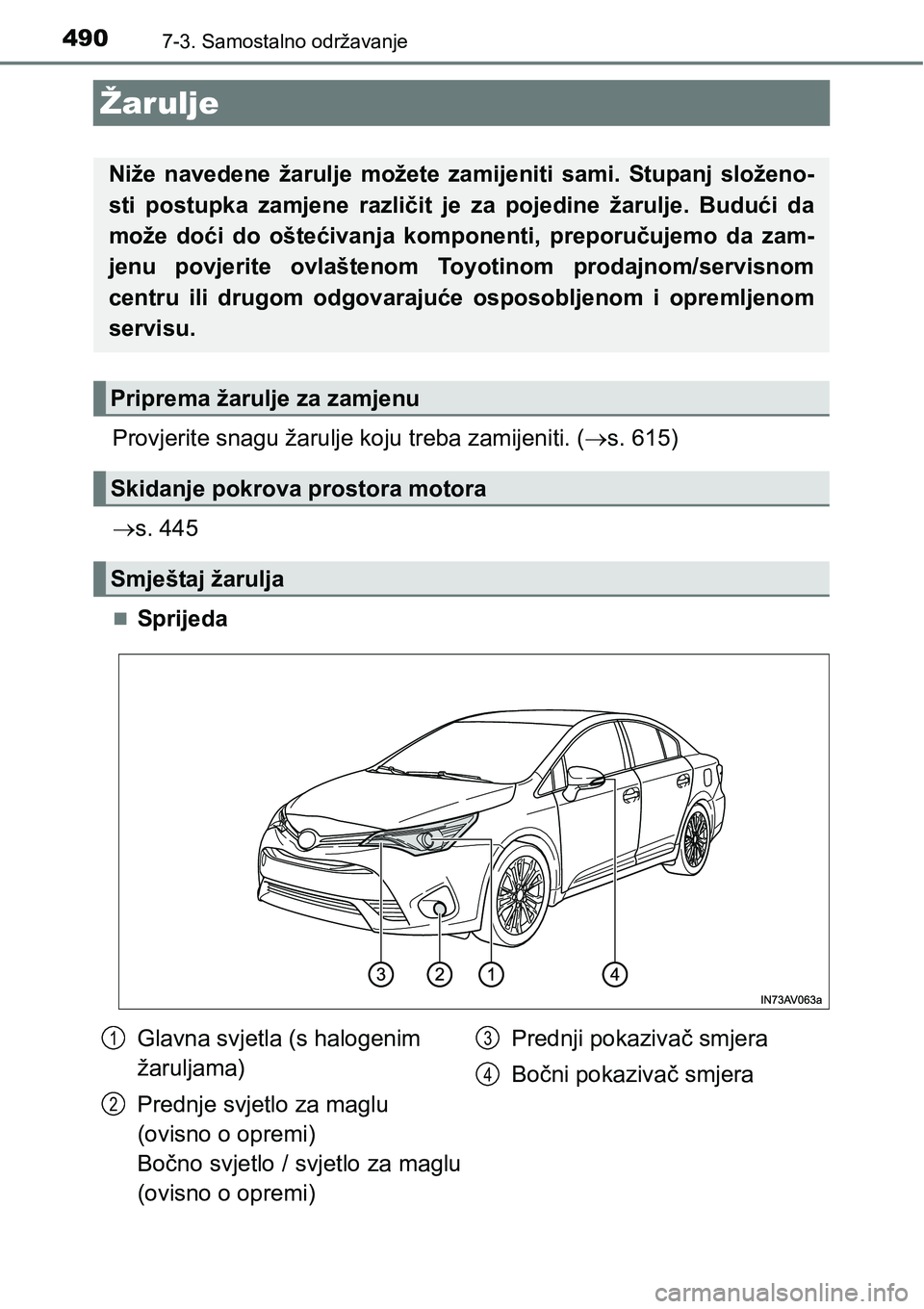

4907-3. Samostalno održavanje
Žarulje
Provjerite snagu žarulje koju treba zamijeniti. (s. 615)
s. 445
Sprijeda
Niže navedene žarulje možete zamijeniti sami. Stupanj složeno-
sti postupka zamjene različit je za pojedine žarulje. Budući da
može doći do oštećivanja komponenti, preporučujemo da zam-
jenu povjerite ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom
servisu.
Priprema žarulje za zamjenu
Skidanje pokrova prostora motora
Smještaj žarulja
Glavna svjetla (s halogenim
žaruljama)
Prednje svjetlo za maglu
(ovisno o opremi)
Bočno svjetlo / svjetlo za maglu
(ovisno o opremi)Prednji pokazivač smjera
Bočni pokazivač smjera1
2
3
4

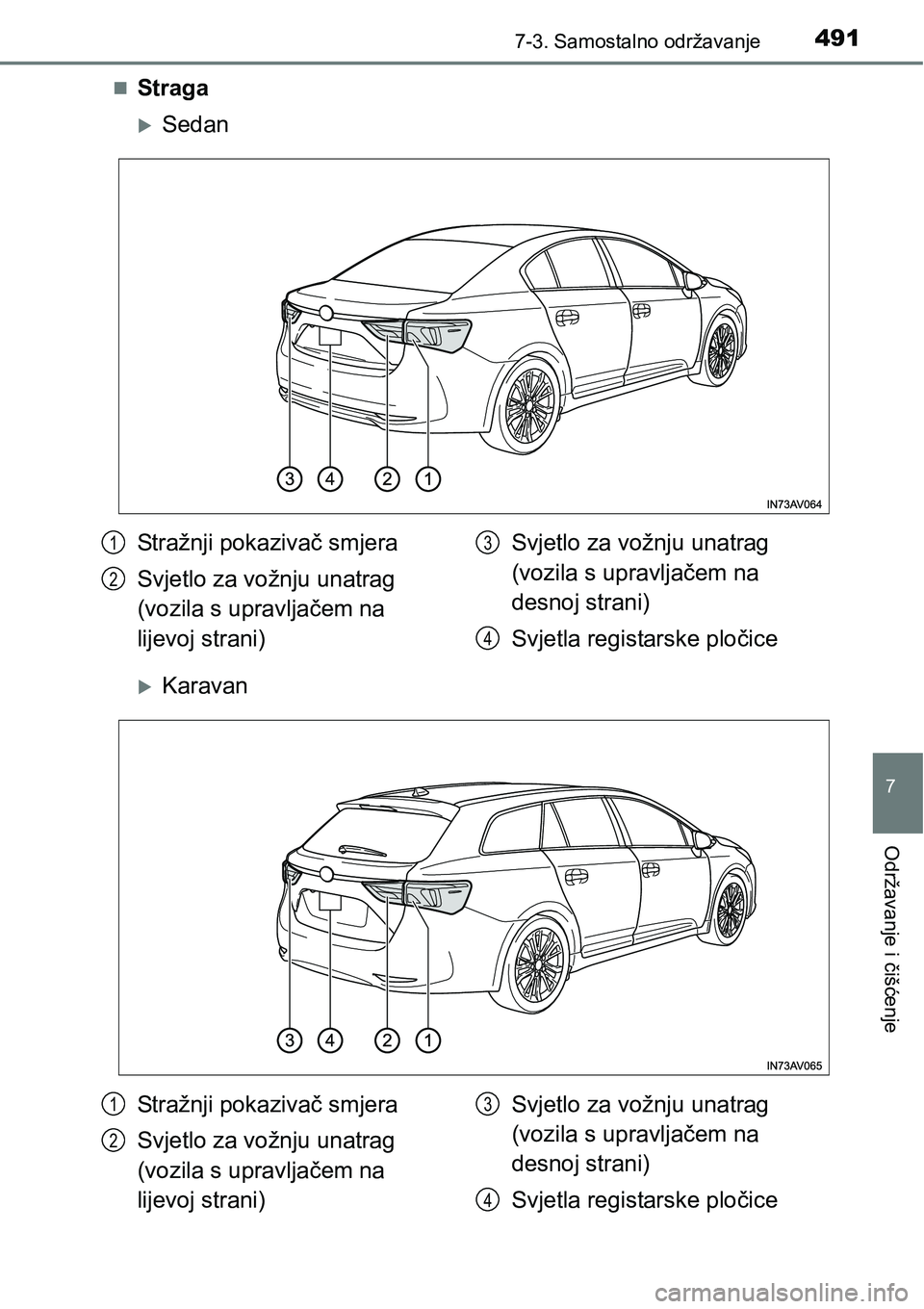

4917-3. Samostalno održavanje
7
Održavanje i čišćenje
Straga
Sedan
Karavan
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
(vozila s upravljačem na
lijevoj strani)Svjetlo za vožnju unatrag
(vozila s upravljačem na
desnoj strani)
Svjetla registarske pločice1
2
3
4
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
(vozila s upravljačem na
lijevoj strani)Svjetlo za vožnju unatrag
(vozila s upravljačem na
desnoj strani)
Svjetla registarske pločice1
2
3
4

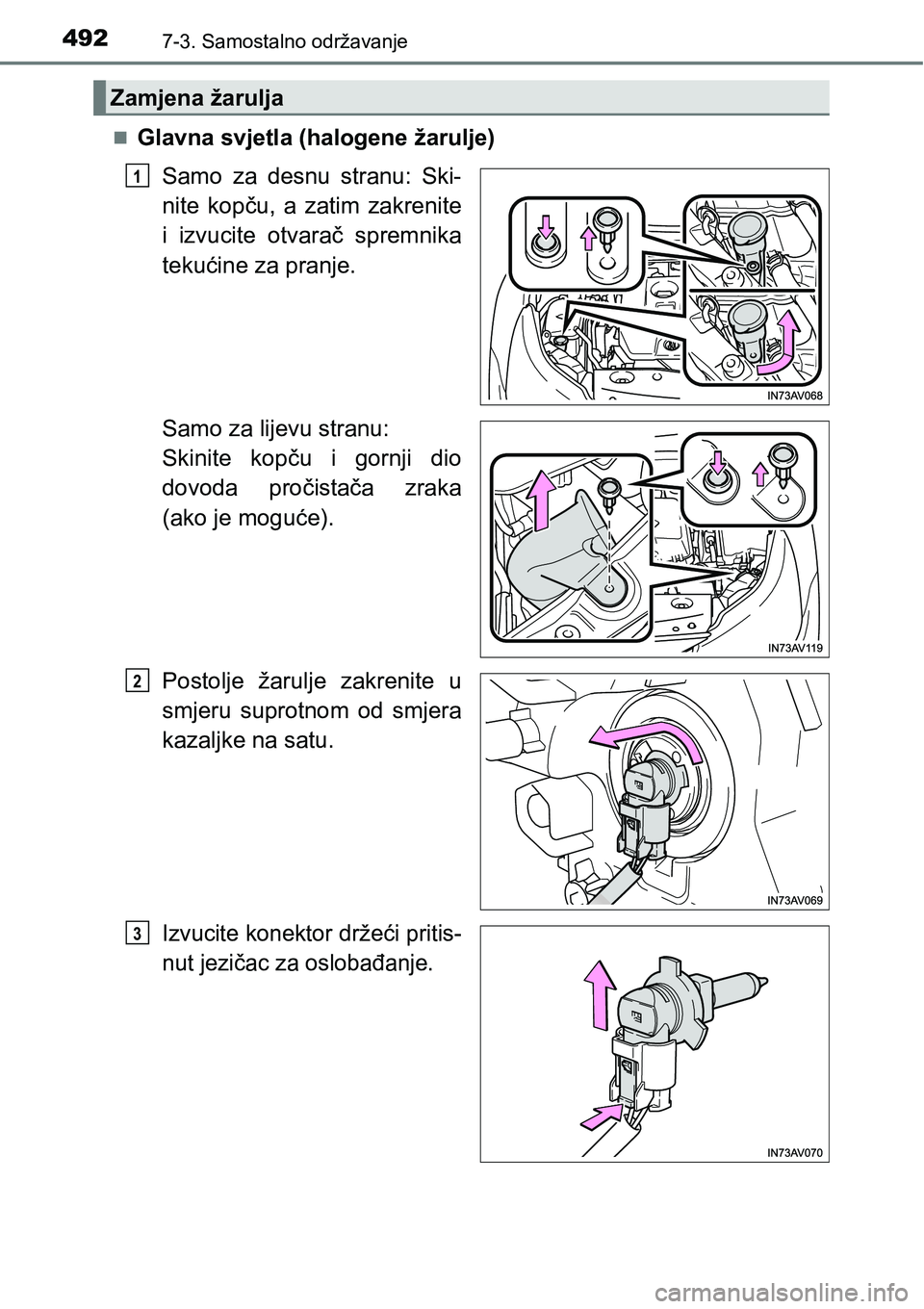

4927-3. Samostalno održavanje
Glavna svjetla (halogene žarulje)
Samo za desnu stranu: Ski-
nite kopču, a zatim zakrenite
i izvucite otvarač spremnika
tekućine za pranje.
Samo za lijevu stranu:
Skinite kopču i gornji dio
dovoda pročistača zraka
(ako je moguće).
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvucite konektor držeći pritis-
nut jezičac za oslobađanje.
Zamjena žarulja
1
2
3

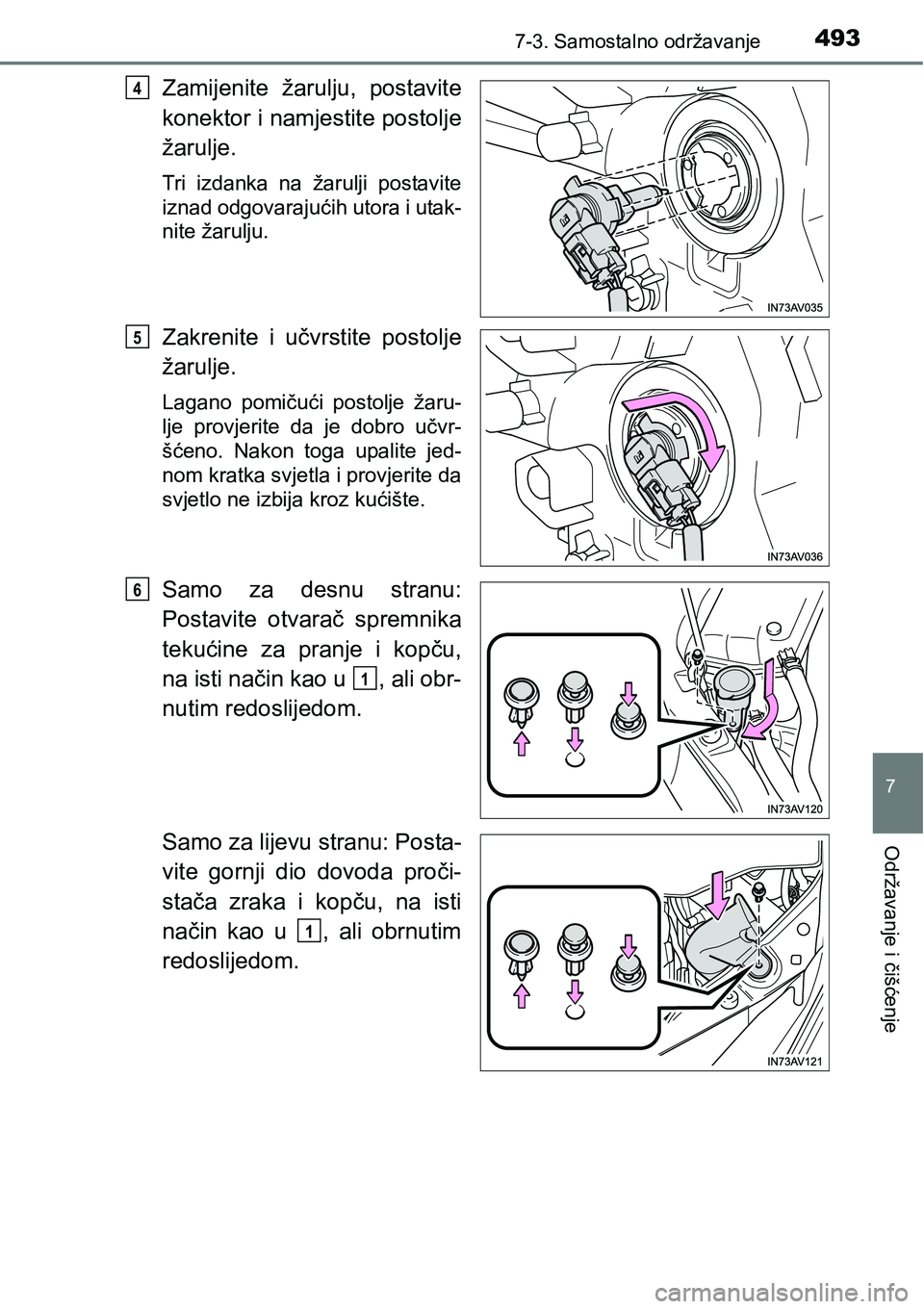

4937-3. Samostalno održavanje
7
Održavanje i čišćenje
Zamijenite žarulju, postavite
konektor i namjestite postolje
žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
Zakrenite i učvrstite postolje
žarulje.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom kratka svjetla i provjerite da
svjetlo ne izbija kroz kućište.
Samo za desnu stranu:
Postavite otvarač spremnika
tekućine za pranje i kopču,
na isti način kao u , ali obr-
nutim redoslijedom.
Samo za lijevu stranu: Posta-
vite gornji dio dovoda proči-
stača zraka i kopču, na isti
način kao u , ali obrnutim
redoslijedom.
4
5
6
1
1

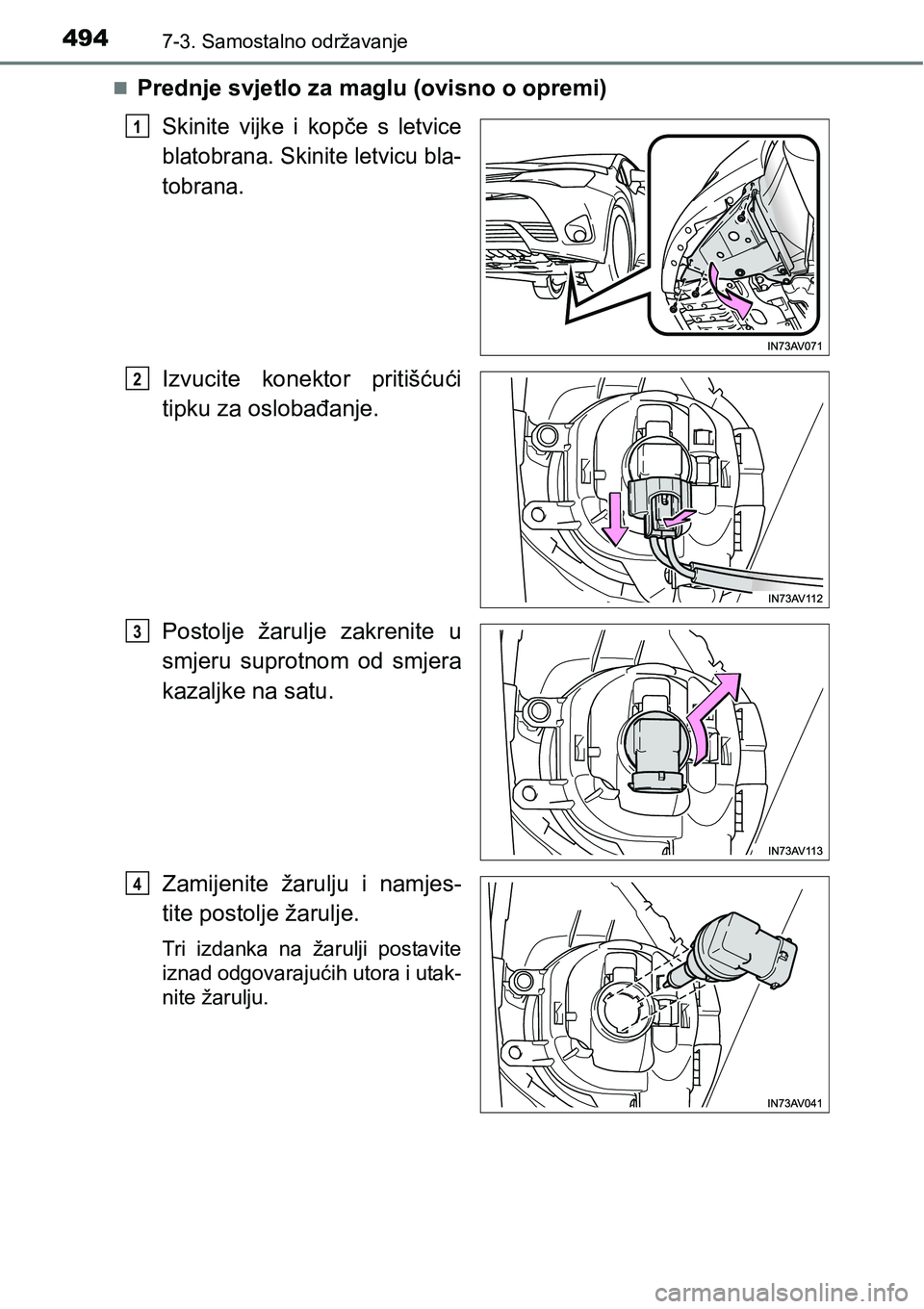

4947-3. Samostalno održavanje
Prednje svjetlo za maglu (ovisno o opremi)
Skinite vijke i kopče s letvice
blatobrana. Skinite letvicu bla-
tobrana.
Izvucite konektor pritišćući
tipku za oslobađanje.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Zamijenite žarulju i namjes-
tite postolje žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
1
2
3
4

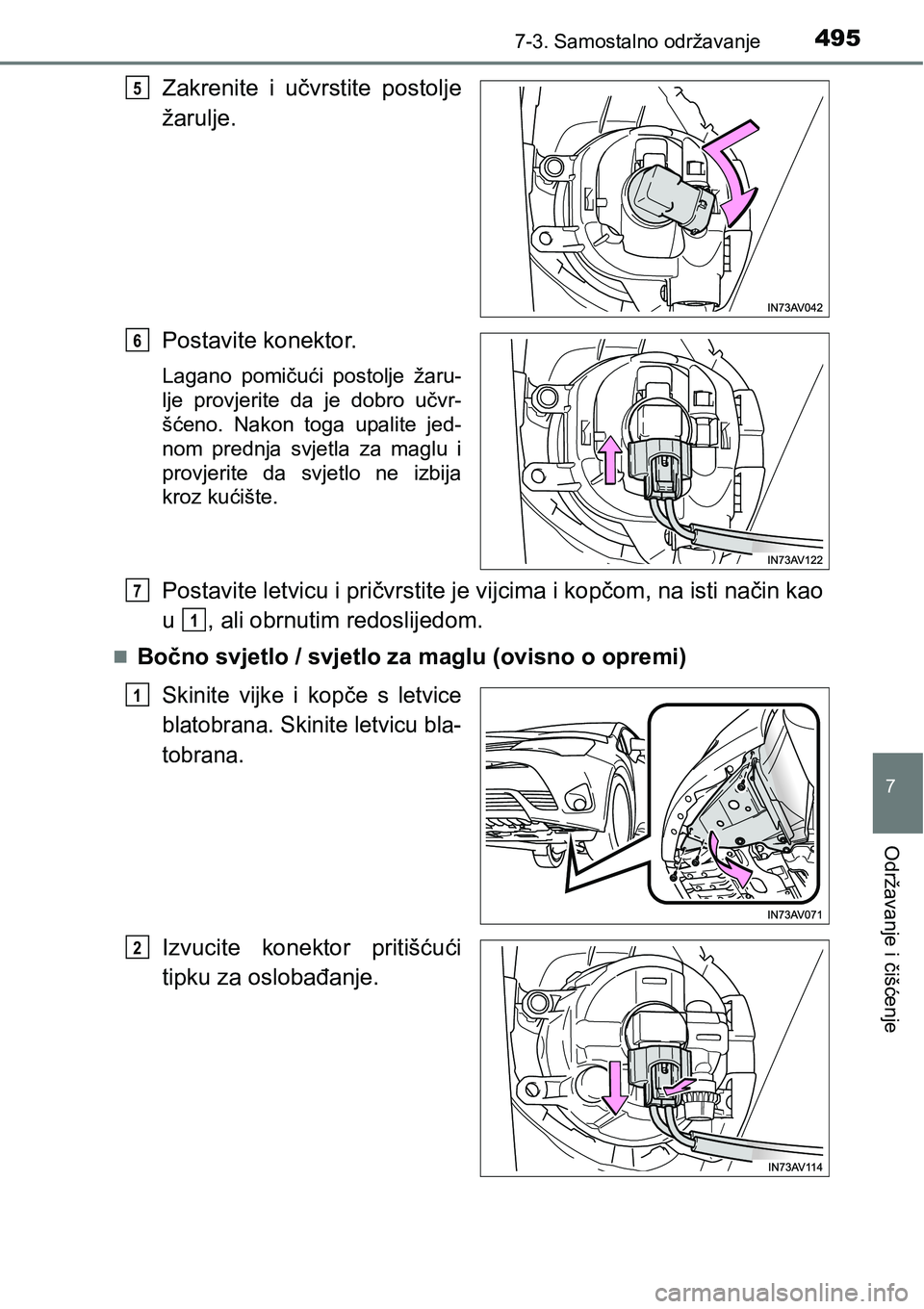

4957-3. Samostalno održavanje
7
Održavanje i čišćenje
Zakrenite i učvrstite postolje
žarulje.
Postavite konektor.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom prednja svjetla za maglu i
provjerite da svjetlo ne izbija
kroz kućište.
Postavite letvicu i pričvrstite je vijcima i kopčom, na isti način kao
u , ali obrnutim redoslijedom.
Bočno svjetlo / svjetlo za maglu (ovisno o opremi)
Skinite vijke i kopče s letvice
blatobrana. Skinite letvicu bla-
tobrana.
Izvucite konektor pritišćući
tipku za oslobađanje.
5
6
7
1
1
2

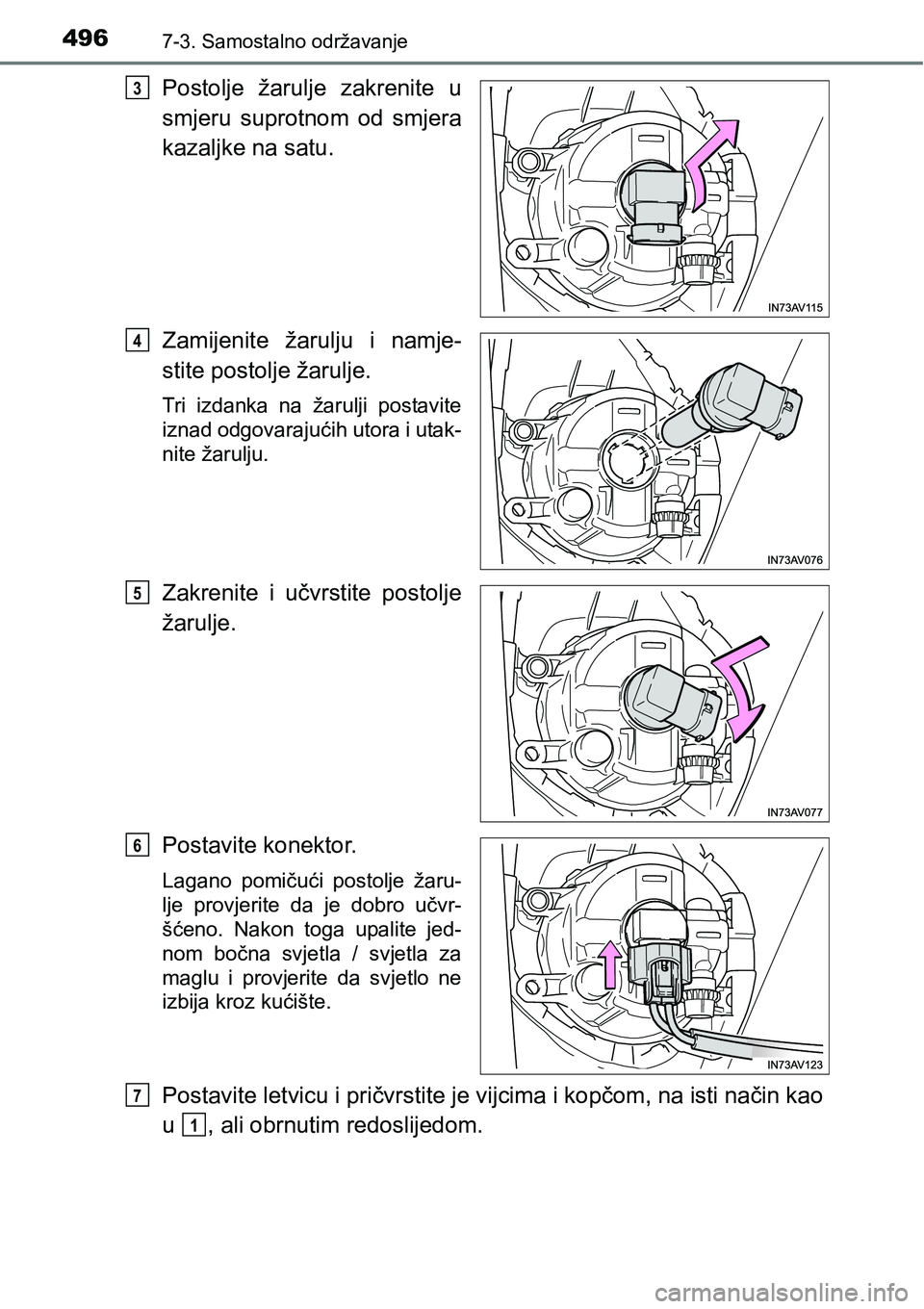

4967-3. Samostalno održavanje
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Zamijenite žarulju i namje-
stite postolje žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
Zakrenite i učvrstite postolje
žarulje.
Postavite konektor.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom bočna svjetla / svjetla za
maglu i provjerite da svjetlo ne
izbija kroz kućište.
Postavite letvicu i pričvrstite je vijcima i kopčom, na isti način kao
u , ali obrnutim redoslijedom.
3
4
5
6
7
1
