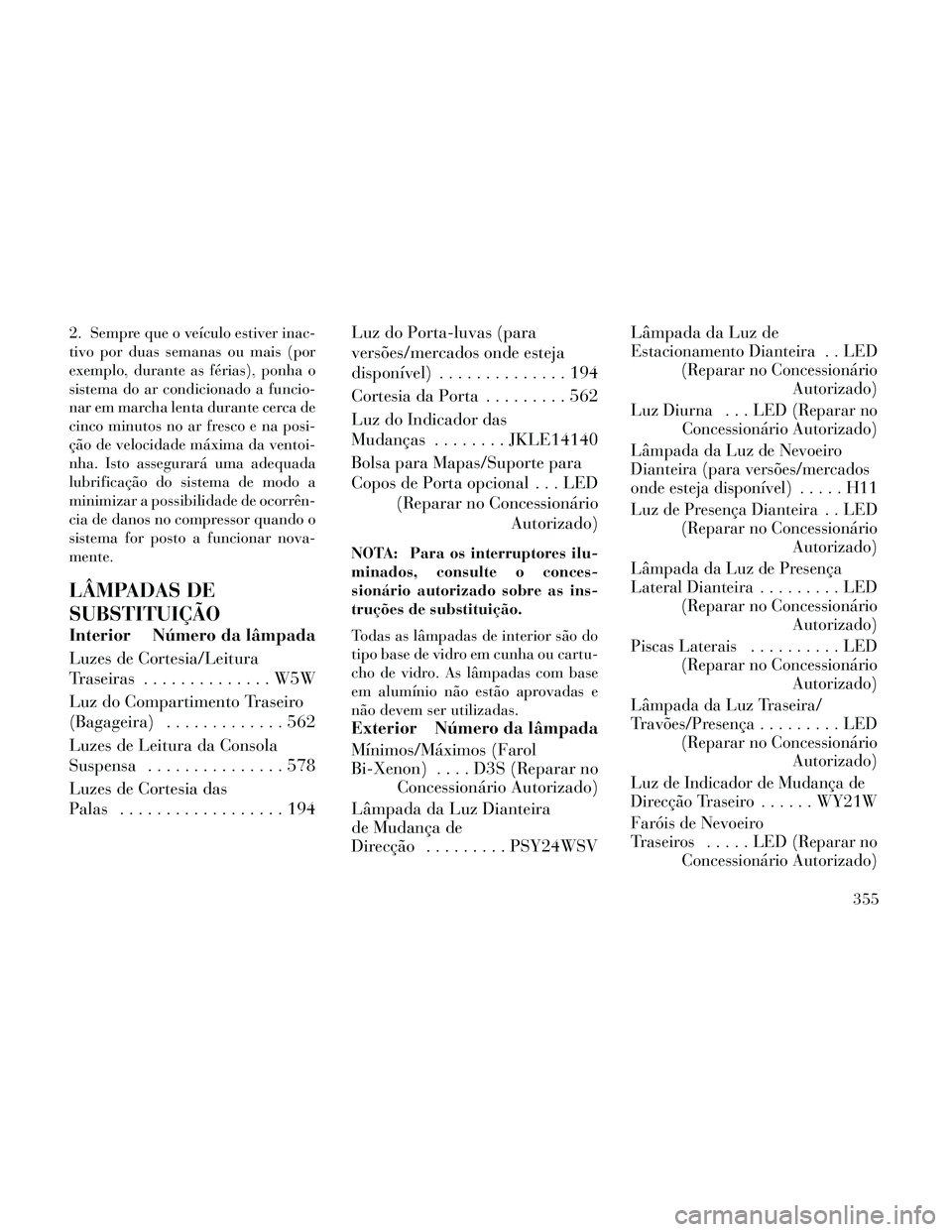

2. Sempre que o veículo estiver inac-
tivo por duas semanas ou mais (por
exemplo, durante as férias), ponha o
sistema do ar condicionado a funcio-
nar em marcha lenta durante cerca de
cinco minutos no ar fresco e na posi-
ção de velocidade máxima da ventoi-
nha. Isto assegurará uma adequada
lubrificação do sistema de modo a
minimizar a possibilidade de ocorrên-
cia de danos no compressor quando o
sistema for posto a funcionar nova-
mente.
LÂMPADAS DE
SUBSTITUIÇÃO
Interior Número da lâmpada
Luzes de Cortesia/Leitura
Traseiras..............W5W
Luz do Compartimento Traseiro
(Bagageira) .............562
Luzes de Leitura da Consola
Suspensa ...............578
Luzes de Cortesia das
Palas ..................194 Luz do Porta-luvas (para
versões/mercados onde esteja
disponível)
..............194
Cortesia da Porta .........562
Luz do Indicador das
Mudanças ........JKLE14140
Bolsa para Mapas/Suporte para
Copos de Porta opcional . . . LED (Reparar no Concessionário Autorizado)
NOTA: Para os interruptores ilu-
minados, consulte o conces-
sionário autorizado sobre as ins-
truções de substituição.
Todas as lâmpadas de interior são do
tipo base de vidro em cunha ou cartu-
cho de vidro. As lâmpadas com base
em alumínio não estão aprovadas e
não devem ser utilizadas.
Exterior Número da lâmpada
Mínimos/Máximos (Farol
Bi-Xenon) ....D3S(Rep arar no
Concessionário Autorizado)
Lâmpada da Luz Dianteira
de Mudança de
Direcção ......... PSY24WSV Lâmpada da Luz de
Estacionamento Dianteira . . LED
(Reparar no Concessionário Autorizado)
Luz Diurna . . . LED (Reparar no Concessionário Autorizado)
Lâmpada da Luz de Nevoeiro
Dianteira (para versões/mercados
onde esteja disponível) .....H11
Luz de Presença Dianteira . . LED (Reparar no Concessionário Autorizado)
Lâmpada da Luz de Presença
Lateral Dianteira .........LED
(Reparar no Concessionário Autorizado)
Piscas Laterais ..........LED
(Reparar no Concessionário Autorizado)
Lâmpada da Luz Traseira/
Travões/Presença .........LED
(Reparar no Concessionário Autorizado)
Luz de Indicador de Mudança de
Direcção Traseiro ......WY21W
Faróis de Nevoeiro
Traseiros .....LED (Reparar no
Concessionário Autorizado)
355

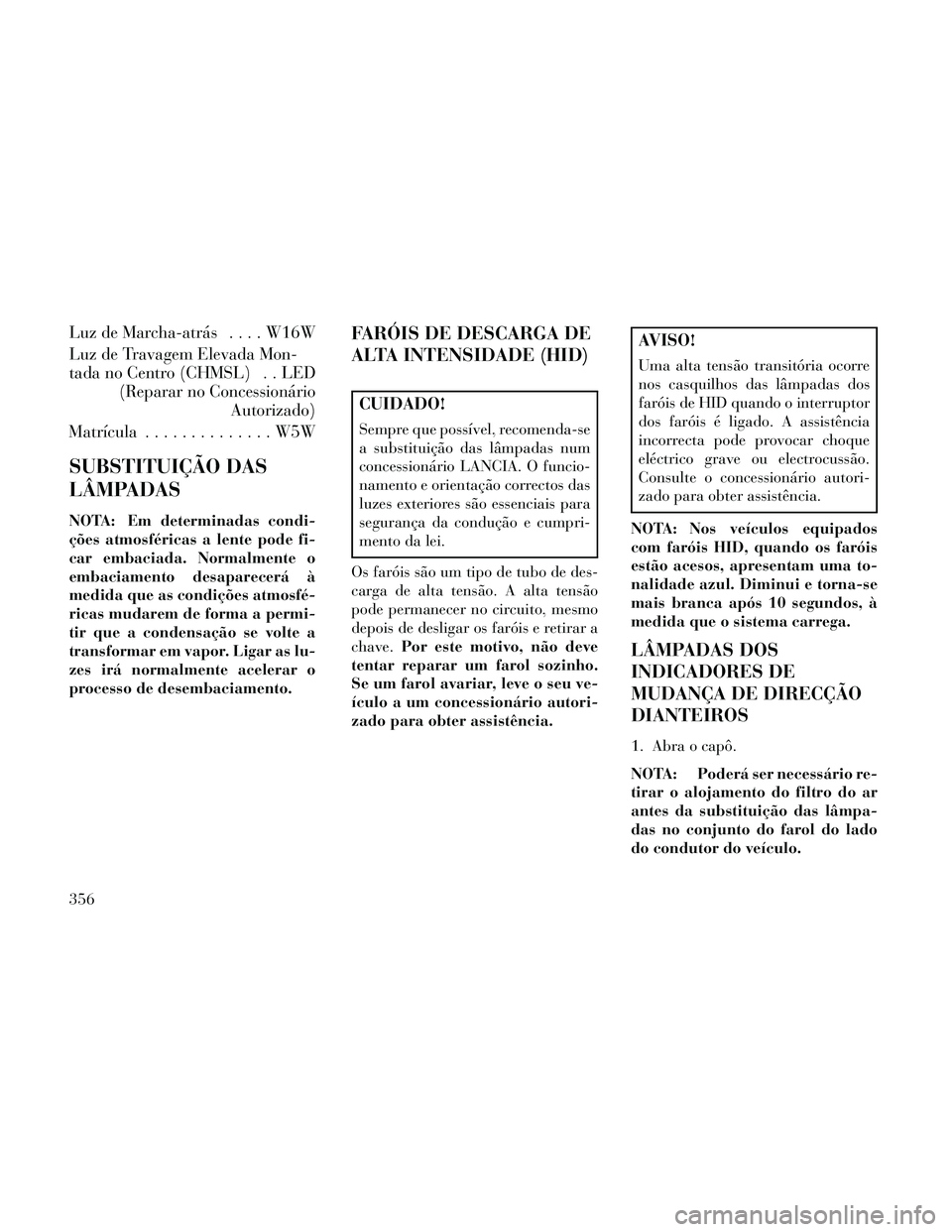

Luz de Marcha-atrás....W16W
Luz de Travagem Elevada Mon-
tada no Centro (CHMSL) . . LED (Reparar no Concessionário Autorizado)
Matrícula ..............W5W
SUBSTITUIÇÃO DAS
LÂMPADAS
NOTA: Em determinadas condi-
ções atmosféricas a lente pode fi-
car embaciada. Normalmente o
embaciamento desaparecerá à
medida que as condições atmosfé-
ricas mudarem de forma a permi-
tir que a condensação se volte a
transformar em vapor. Ligar as lu-
zes irá normalmente acelerar o
processo de desembaciamento.
FARÓIS DE DESCARGA DE
ALTA INTENSIDADE (HID)
CUIDADO!
Sempre que possível, recomenda-se
a substituição das lâmpadas num
concessionário LANCIA. O funcio-
namento e orientação correctos das
luzes exteriores são essenciais para
segurança da condução e cumpri-
mento da lei.
Os faróis são um tipo de tubo de des-
carga de alta tensão. A alta tensão
pode permanecer no circuito, mesmo
depois de desligar os faróis e retirar a
chave. Por este motivo, não deve
tentar reparar um farol sozinho.
Se um farol avariar, leve o seu ve-
ículo a um concessionário autori-
zado para obter assistência.
AVISO!
Uma alta tensão transitória ocorre
nos casquilhos das lâmpadas dos
faróis de HID quando o interruptor
dos faróis é ligado. A assistência
incorrecta pode provocar choque
eléctrico grave ou electrocussão.
Consulte o concessionário autori-
zado para obter assistência.
NOTA: Nos veículos equipados
com faróis HID, quando os faróis
estão acesos, apresentam uma to-
nalidade azul. Diminui e torna-se
mais branca após 10 segundos, à
medida que o sistema carrega.
LÂMPADAS DOS
INDICADORES DE
MUDANÇA DE DIRECÇÃO
DIANTEIROS
1. Abra o capô.
NOTA: Poderá ser necessário re-
tirar o alojamento do filtro do ar
antes da substituição das lâmpa-
das no conjunto do farol do lado
do condutor do veículo.
356

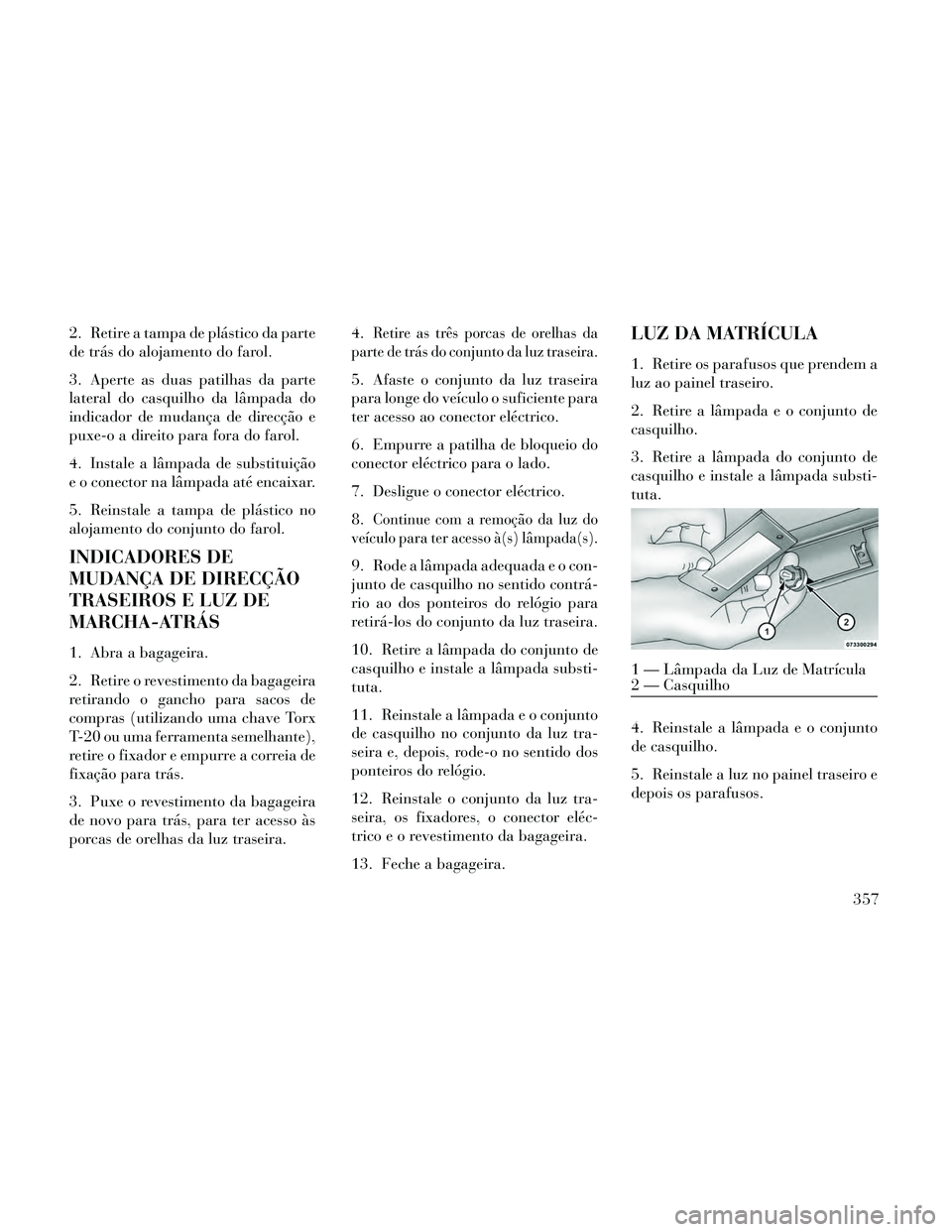

2. Retire a tampa de plástico da parte
de trás do alojamento do farol.
3. Aperte as duas patilhas da parte
lateral do casquilho da lâmpada do
indicador de mudança de direcção e
puxe-o a direito para fora do farol.
4. Instale a lâmpada de substituição
e o conector na lâmpada até encaixar.
5. Reinstale a tampa de plástico no
alojamento do conjunto do farol.
INDICADORES DE
MUDANÇA DE DIRECÇÃO
TRASEIROS E LUZ DE
MARCHA-ATRÁS
1. Abra a bagageira.
2. Retire o revestimento da bagageira
retirando o gancho para sacos de
compras (utilizando uma chave Torx
T-20 ou uma ferramenta semelhante),
retire o fixador e empurre a correia de
fixação para trás.
3. Puxe o revestimento da bagageira
de novo para trás, para ter acesso às
porcas de orelhas da luz traseira.4.
Retire as três porcas de orelhas da
parte de trás do conjunto da luz traseira.
5. Afaste o conjunto da luz traseira
para longe do veículo o suficiente para
ter acesso ao conector eléctrico.
6. Empurre a patilha de bloqueio do
conector eléctrico para o lado.
7. Desligue o conector eléctrico.
8.
Continue com a remoção da luz do
veículo para ter acesso à(s) lâmpada(s).
9. Rode a lâmpada adequada e o con-
junto de casquilho no sentido contrá-
rio ao dos ponteiros do relógio para
retirá-los do conjunto da luz traseira.
10. Retire a lâmpada do conjunto de
casquilho e instale a lâmpada substi-
tuta.
11. Reinstale a lâmpada e o conjunto
de casquilho no conjunto da luz tra-
seira e, depois, rode-o no sentido dos
ponteiros do relógio.
12. Reinstale o conjunto da luz tra-
seira, os fixadores, o conector eléc-
tricoeor evestimento da bagageira.
13. Feche a bagageira.
LUZ DA MATRÍCULA
1. Retire os parafusos que prendem a
luz ao painel traseiro.
2. Retire a lâmpada e o conjunto de
casquilho.
3. Retire a lâmpada do conjunto de
casquilho e instale a lâmpada substi-
tuta.
4. Reinstale a lâmpada e o conjunto
de casquilho.
5. Reinstale a luz no painel traseiro e
depois os parafusos.
1 — Lâmpada da Luz de Matrícula
2 — Casquilho
357

CAPACIDADES DE FLUIDOS
Métrico
Combustível (aproximadamente)
Todos os motores 72 litros
Óleo do motor com filtro
Motor de 3,6 litros 5,6 litros
Motor a diesel de 3,0 l 8,4 litros
Sistema de refrigeração *
Motor de 3,6 litros 9,5 litros
Motor a diesel de 3,0 l 12 litros
* Inclui o aquecedoreor ecipiente de recuperação do líquido de refrigeração cheio até ao nível máximo (MAX).
FLUIDOS, LUBRIFICANTES E PEÇAS DE ORIGEM
MOTOR
Componente Especificações de fluidos e lubrificantes (Peças genuínas)
Líquido de refrigeração do motor* Agente protector vermelho com acção anticongelante, baseado em monoetile- noglicol inibido com fórmula orgânica. Excede as especificações CUNA NC
956-16, ASTM D 3306, classificação FIAT 9.55523 (PARAFLU UP, Número
de Referência Técnica Contratual F101.M01. Percentagem de utilização dos
circuitos de refrigeração: 50% água 50% PARAFLU UP **)
Viscosidade do óleo do motor –
Motor 3,6 L*** Óleo do motor totalmente sintético de grau SAE 5W-20 que corresponde à
classificação FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER,
Número de Referência Técnica Contratual F042.F11)
358

ComponenteEspecificações de fluidos e lubrificantes (Peças genuínas)
Óleo do motor – Motor diesel de 3,0
l*** Óleo do motor totalmente sintético de grau SAE 5W-30 que corresponde à
classificação FIAT 9.55535-S3, API SM/CF, ACEA C3 (SELENIA MULTIPO-
WER C3, Número de Referência Técnica Contratual F129.F11)
Velas de ignição — Motor de 3,6 l Recomendamos que utilize velas de ignição originais OEM (folga 1,1 mm)
Selecção de combustível – Motor de
3,6 L Número de octanas (RON) de 91 ou superior
Selecção de combustível – Motor die-
sel de 3,0 l Este veículo apenas deve utilizar diesel premium, conforme os requisitos da EN
590. Também é possível utilizar misturas de biodiesel conforme a EN 590.
Aditivo de combustível – Motor diesel
de 3,0 l Aditivo de acção anticongelante e protectora para motores diesel. (TUTELA
DIESEL ART, Número de Referência Técnica Contratual F601.L06. Para mis-
tura com diesel: 25 cc por 10 litros)
* Não abasteça ou misture com flui-
dos de diferentes especificações.
** Para condições de clima particu-
larmente adversas, recomenda-se a
mistura de 60% de PARAFLU UPe
40% de água desmineralizada. *** Em caso de emergência e se os
produtos originais não estiverem dis-
poníveis, é possível utilizar lubrifican-
tes com um desempenho mínimo IL-
SAC GF-5 para motores a gasolina e
lubrificantes ACEA C3 para motores
a diesel. Neste caso, não é garantido odesempenho máximo do motor. Utili-
zar produtos com especificações infe-
riores a ILSAC GF-5, para motores a
gasolina, ou inferiores a ACEA C3,
para motores diesel, pode causar da-
nos no motor não abrangidos pela ga-
rantia.
359

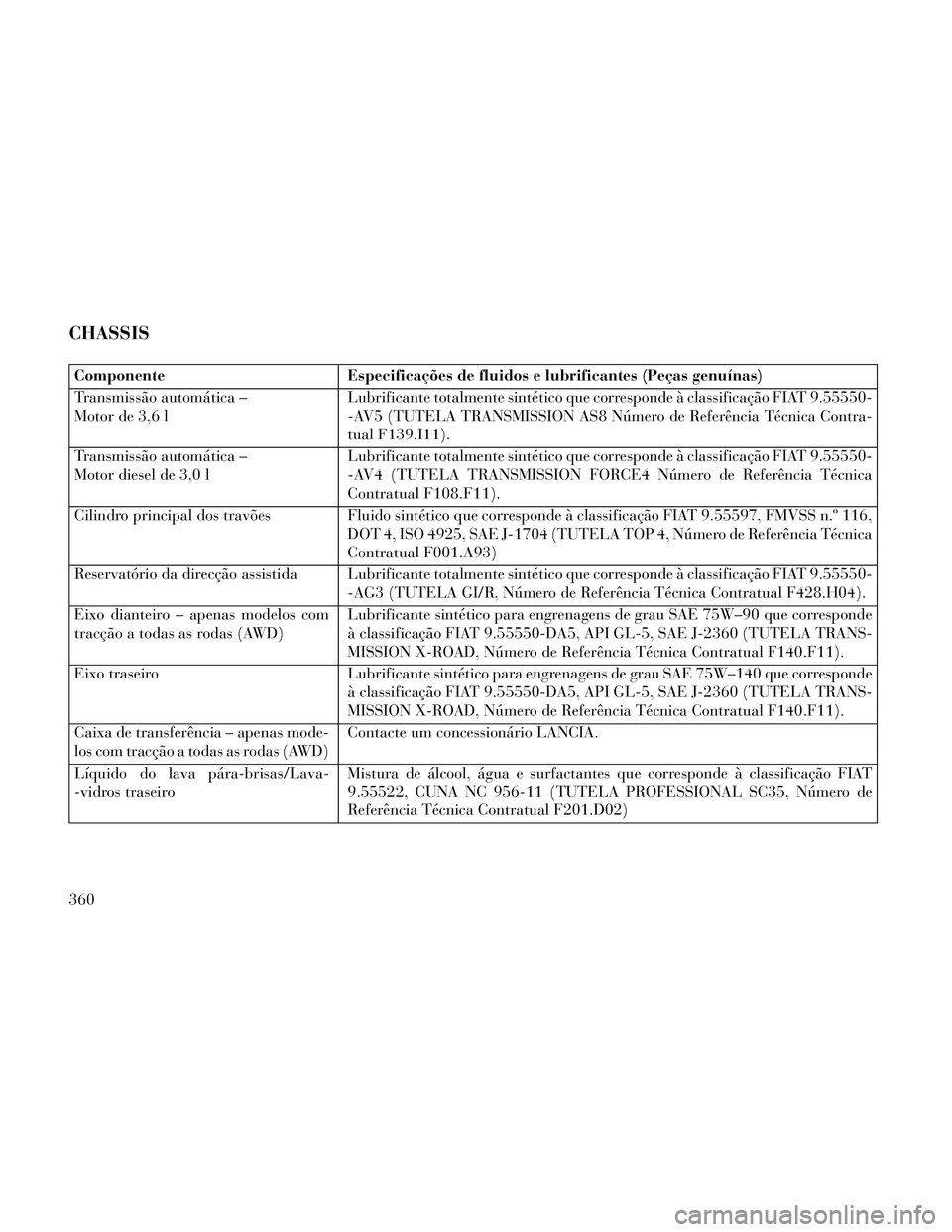

CHASSIS
ComponenteEspecificações de fluidos e lubrificantes (Peças genuínas)
Transmissão automática –
Motor de 3,6 l Lubrificante totalmente sintético que corresponde à classificação FIAT 9.55550-
-AV5 (TUTELA TRANSMISSION AS8 Número de Referência Técnica Contra-
tual F139.I11).
Transmissão automática –
Motor diesel de 3,0 l Lubrificante totalmente sintético que corresponde à classificação FIAT 9.55550-
-AV4 (TUTELA TRANSMISSION FORCE4 Número de Referência Técnica
Contratual F108.F11).
Cilindro principal dos travões Fluido sintético que corresponde à classificação FIAT 9.55597, FMVSS n.º 116, DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Número de Referência Técnica
Contratual F001.A93)
Reservatório da direcção assistida Lubrificante totalmente sintético que corresponde à classificação FIAT 9.55550- -AG3 (TUTELA GI/R, Número de Referência Técnica Contratual F428.H04).
Eixo dianteiro – apenas modelos com
tracção a todas as rodas (AWD) Lubrificante sintético para engrenagens de grau SAE 75W–90 que corresponde
à classificação FIAT 9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANS-
MISSION X-ROAD, Número de Referência Técnica Contratual F140.F11).
Eixo traseiro Lubrificante sintético para engrenagens de grau SAE 75W–140 que corresponde
à classificação FIAT 9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANS-
MISSION X-ROAD, Número de Referência Técnica Contratual F140.F11).
Caixa de transferência – apenas mode-
los com tracção a todas as rodas (AWD) Contacte um concessionário LANCIA.
Líquido do lava pára-brisas/Lava-
-vidros traseiro Mistura de álcool, água e surfactantes que corresponde à classificação FIAT
9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35, Número de
Referência Técnica Contratual F201.D02)
360

DISPOSIÇÕES SOBRE
COMO PROCEDER NO
FINAL DO CICLO DE VIDA
DO VEÍCULO
A LANCIA está há muitos anos empe-
nhada na salvaguarda do meio am-
biente através da melhoria constante
dos seus processos de fabrico e os pro-
dutos que fabrica são cada vez mais
"eco-compatíveis".
Para prestar aos clientes o melhor ser-
viço possível em termos de respeito
com as leis de protecção ambiental e
em resposta à Directiva Europeia
2000/53/EC que rege os veículos em
fim de vida, a LANCIA está a oferecer
aos seus clientes a oportunidade de
entregarem o seu veículo* no final do
ciclo de vida sem incorrerem em cus-
tos adicionais.A Directiva Europeia determina que,
quando o veículo é entregue, o último
responsável ou proprietário não deve
incorrer em quaisquer despesas, em
virtude de o veículo ter um valor de
mercado zero ou negativo.
Em todos os países da União Euro-
peia, até 1 de Janeiro de 2007, apenas
os veículos registados após 1 de Julho
de 2002 eram recolhidos de modo
gratuito, ao passo que desde 2007 a
recolha tem sido gratuita independen-
temente do ano de matrícula, desde
que o veículo disponha dos seus ele-
mentos básicos (em particular, o mo-
tor e a carroçaria) e não apresente
resíduos adicionais.
Para entregar o seu veículo em fim de
vida sem custos adicionais, dirija-se a
um dos nossos Concessionários ou a
centros de recolha autorizados pela
LANCIA.Estes centros foram cuidadosamente
escolhidos para prestarem um serviço
de alta qualidade na recolha, trata-
mento e reciclagem de veículos não
utilizados, dentro do respeito para
com o meio ambiente.
Pode encontrar mais informações so-
bre estes centros de recolha junto da
LANCIA, de um Concessionário de
Veículos Comerciais LANCIA, através
do número gratuito 00800 526242 00
ou visitando o website da LANCIA.
(*) Veículo para transporte de pas-
sageiros com um máximo de nove lu-
gares e um peso total admissível de
3,5 t
361

362
