2023 TOYOTA RAV4 PLUG-IN HYBRID Manuale duso (in Italian)

391
5 5-5. Uso dei sistemi di supporto alla guida
Guida
Esempio:
■La funzione RCTA funziona nei
seguenti casi
La funzione RCTA si attiva quando sono sod-
disfatte tutte le seguenti condizioni:
●La funzione RCTA è accesa.
●La leva del cambio è su R.
●La velocità del veicolo è inferiore a
15 km/h circa.
●La velocità del veicolo in avvicinamento è
compresa tra 8 km/h e 56 km/h circa.
■Impostazione del volume del cicalino
Il volume del cicalino può essere regolato sul
display multi-informazioni. (P.204, 216)
■Situazioni in cui il sistema non rileverà
un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti.
●Veicoli in avvicinamento direttamente da
dietro
●Veicoli che effettuano la retromarcia in
un’area di parcheggio adiacente al proprio
veicolo
●Veicoli che i sensori non sono in grado di
rilevare a causa di ostacoli
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio vei-
colo
●Veicoli in avvicinamento dalle aree di par-
cheggio adiacenti al proprio veicolo*
●La distanza tra il sensore e il veicolo in
avvicinamento è troppo piccola
*: a seconda delle condizioni, il rilevamento
di veicoli e/o oggetti potrebbe verificarsi
ugualmente.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
La funzione RCTA potrebbe non rilevare cor-
rettamente i veicoli nelle seguenti situazioni:
●Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante.
●Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango,
neve, ghiaccio, adesivi o simili.
●Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o
nebbia.
●Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro.
●Quando un veicolo si avvicina ad alta velo-
cità.
●Quando si montano accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che potrebbero coprire un
sensore.
●Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-
denza.
Veicolo in
avvicina-
mento
Velocità
Distanza
di allarme
approssima-
tiva
Lunga56 km/h40 m
Corta8km/h5,5 m
A

3925-5. Uso dei sistemi di supporto alla guida
●Quando si esce in retromarcia da un par-
cheggio fortemente angolato.
●In caso di traino di un rimorchio.
●Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
●Quando si svolta durante una retromarcia.
●Quando un veicolo svolta nell’area di rile-vamento.
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
I casi in cui la funzione RCTA rileva inutil-
mente veicoli e/o oggetti potrebbero aumen-
tare nelle situazioni seguenti:
●Se il posto di parcheggio è affacciato su
una via dove transitano altri veicoli.
●In caso di distanza ridotta tra il proprio vei-
colo e oggetti metallici, ad esempio un
guard-rail, un muro, un cartello o un vei-
colo parcheggiato, che potrebbero riflettere
onde elettriche verso il retro del veicolo.
●Quando si montano accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che potrebbero coprire un
sensore.
●Se un veicolo passa accanto alla fiancata
del proprio veicolo.

393
5 5-5. Uso dei sistemi di supporto alla guida
Guida
●Quando il veicolo rilevato svolta mentre si
avvicina al proprio veicolo.
●Quando ci sono oggetti che ruotano in
prossimità del proprio veicolo, ad esempio
la ventola di un condizionatore.
●Quando viene schizzata o spruzzata
acqua verso il paraurti posteriore, ad
esempio l’acqua di un irrigatore.
●Oggetti in movimento (bandiere, gas di
scarico, gocce d’acqua o fiocchi di neve di
grandi dimensioni, pozzanghere, ecc.).
●Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc., che entra
nell’area di rilevamento è ridotta.
●Grate e canali di scolo.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
■Posizione e tipi di sensori
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
■Display (display multi-informa-
zioni)
Quando i sensori rilevano un oggetto,
ad esempio un muro, sul display multi-
informazioni viene visualizzata
un’immagine in base alla posizione e
alla distanza dell’oggetto.
Sensore di assistenza al
parcheggio Toyota
La distanza tra il veicolo e gli
oggetti, ad esempio un muro,
durante le manovre di parcheggio
parallelo, o entrando in un garage,
viene misurata dai sensori e
comunicata tramite il display
multi-informazioni, il display multi-
mediale e un cicalino. Controllare
sempre l’area circostante quando
si usa questo sistema.
Componenti del sistema
A
B
C
D

3945-5. Uso dei sistemi di supporto alla guida
Rilevamento del sensore angolare
anteriore
Rilevamento del sensore centrale
anteriore
*1
Rilevamento del sensore angolare
posteriore
*2
Rilevamento del sensore centrale
posteriore
*2
*1: visualizzato quando la leva del cambio è
in posizione di guida
*2: visualizzato quando la leva del cambio è
su R
■Display (display multimediale)
Quando i sensori rilevano un oggetto,
ad esempio un muro, sul display multi-
mediale appare un’immagine che
indica la posizione e la distanza
dell’oggetto.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
Quando viene rilevato un ostacolo,
nell’angolo superiore dello schermo appare
un’immagine stilizzata.
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
Visione panoramica
Viene visualizzata un’immagine quando è
visualizzata la visione panoramica su moni-
tor.
Tranne la visione panoramica
Quando viene rilevato un ostacolo,
nell’angolo superiore dello schermo appare
un’immagine stilizzata.
A
B
C
D

395
5
5-5. Uso dei sistemi di supporto alla guida
Guida
La funzione del sensore di assistenza
al parcheggio Toyota può essere atti-
vata/disattivata dalla schermata del
display multi-informazioni. ( P.204,
216)
Quando il sensore di assistenza al parcheg-
gio Toyota è disattivato, la spia OFF del sen-
sore ( P.182) si accende sul display multi-
informazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore di ali-
mentazione su ON dopo averlo portato su
OFF.
Accensione/spegnimento del
sensore di assistenza al par-
cheggio Toyota
AVVISO
■Avvertenze per l’uso del sistema
Il livello di accuratezza nel riconoscimento e le prestazioni che il sistema è in grado di
fornire sono limitati, pertanto non fare eccessivo affidamento su di esso. Il con-ducente è sempre tenuto a prestare atten-
zione alla zona circostante al veicolo e a guidare con prudenza.
■Per garantire il corretto funziona-
mento del sistema
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni può comportare l’impossibilità di condurre il
veicolo in modo sicuro con conseguente rischio di incidenti.
●Non danneggiare i sensori e mantenerli
sempre puliti.
●Non applicare adesivi o installare com- ponenti elettronici, come una targa
retroilluminata (soprattutto di tipo fluore- scente), luci fendinebbia, un’asta di ingombro passaruota o un’antenna
wireless accanto a un sensore radar.
●Non sottoporre l’area attorno al sensore a urti violenti. Se subisse degli urti, far
controllare il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fidu-
cia. Se è necessario smontare/montare o sostituire il paraurti anteriore o poste-riore, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Non modificare, smontare o verniciare i
sensori.
●Non montare un protettore per la targa.
●Mantenere sempre gli pneumatici alla
pressione corretta.
■Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la fun- zione in quanto potrebbe attivarsi anche in
assenza di rischio di scontro.
●Le avvertenze di cui sopra non sono state osservate.
●Sono montate sospensioni non originali
Toyota (sospensioni ribassate, ecc.).
■Note relative al lavaggio del veicolo
Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il cattivo funzio-
namento del sensore.
●Se si utilizza un getto d’acqua ad alta pressione per lavare il veicolo, non
spruzzare l’acqua direttamente sui sen- sori, in quanto si potrebbe causare un’anomalia.
●Se si utilizza vapore per pulire il veicolo, non dirigere il vapore troppo vicino ai sensori, in quanto si potrebbe causare
un’anomalia.

3965-5. Uso dei sistemi di supporto alla guida
■Il sistema entra in funzione quando
●L’interruttore di alimentazione è su ON.
●La funzione sensore di assistenza al par-
cheggio Toyota è attivata.
●La velocità del veicolo è inferiore a circa
10 km/h.
●La leva del cambio è in posizione diversa
da P.
■Se sul display multi-informazioni com-
pare il messaggio “Pulire il sensore di
parcheggio”
È possibile che un sensore sia coperto di
ghiaccio, neve, sporco, ecc. Rimuovere
ghiaccio, neve, sporco, ecc. per ripristinare il
normale funzionamento del sistema.
Inoltre, la formazione di ghiaccio sul sensore
con temperature rigide potrebbe causare la
comparsa di un messaggio di allarme o il
mancato rilevamento di un oggetto da parte
del sensore. Quando il ghiaccio si scioglie, il
sistema ritornerà alla normalità.
Se compare un messaggio di allarme anche
se il sensore è pulito, il sensore potrebbe pre-
sentare un’anomalia. Far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.
■Se sul display multi-informazioni
appare “Assistenza al parcheggio non
disponibile” (veicoli con PKSB)
Sulla superficie del sensore potrebbe for-
marsi un rivolo d’acqua, ad esempio in caso
di pioggia intensa. Quando il sistema deter-
mina che non si tratta di un’anomalia, ritor-
nerà alla normalità.
■Informazioni sul rilevamento dei sen-
sori
●Le aree di rilevazione del sensore sono limitate alle aree intorno ai paraurti ante-
riore e posteriore del veicolo.
●Durante l’uso si possono verificare le
seguenti situazioni.
• A seconda della forma dell’oggetto e di altri
fattori, la distanza di rilevamento può
ridursi, o il rilevamento può risultare impos-
sibile.
• Se gli oggetti statici si avvicinano troppo al
sensore, il rilevamento potrebbe risultare
impossibile.
• Si verificherà un breve ritardo tra il rileva-
mento dell’oggetto statico e la visualizza-
zione (attivazione del cicalino di allarme).
Anche a basse velocità, l’oggetto potrebbe
arrivare a meno di 25 cm di distanza prima
che compaia la segnalazione e che suoni il
cicalino di allarme.
• Potrebbe risultare difficile udire il cicalino a
causa del volume dell’impianto audio o del
fruscio dell’aria nell’impianto dell’aria con-
dizionata.
• Potrebbe risultare difficile udire il segnale
acustico di questo sistema a causa dei
cicalini degli altri sistemi.
■Oggetti che potrebbero non essere cor-
rettamente rilevati dal sistema
La forma dell’oggetto può impedirne il rileva-
mento da parte del sensore. Prestare partico-
lare attenzione ai seguenti oggetti:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti fortemente angolati
●Oggetti bassi
●Oggetti alti con la parte superiore che
sporge in fuori in direzione del veicolo
È possibile che le persone non vengano rile-
vate se indossano certi tipi di indumenti.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
Alcune condizioni del veicolo e l’ambiente cir-
costante possono pregiudicare a capacità del
sensore di rilevare correttamente gli oggetti. I
casi specifici in cui ciò può avvenire sono
elencati di seguito.
●Presenza di sporco, neve o ghiaccio sul
sensore. (Per risolvere il problema, pulire i

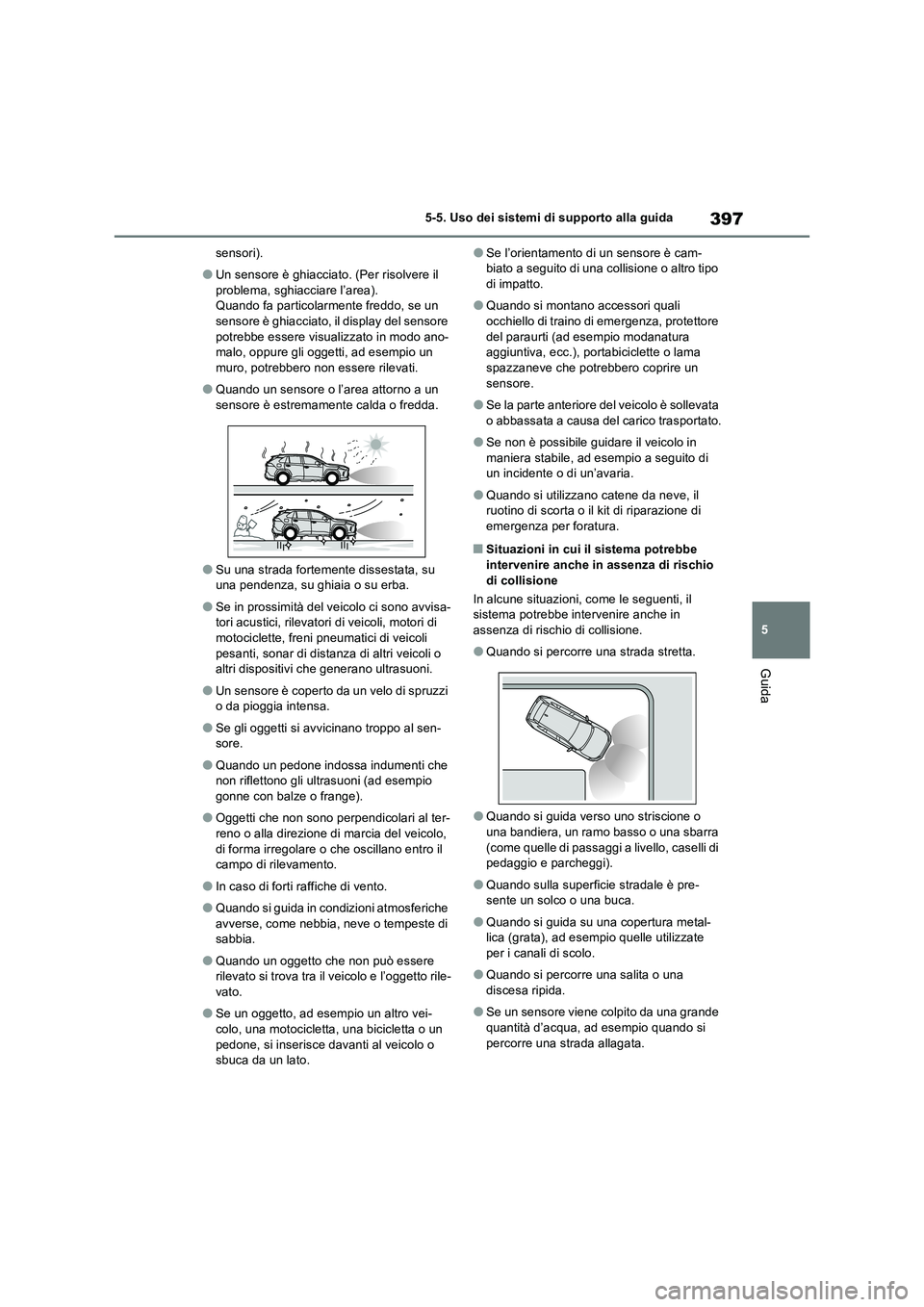

397
5 5-5. Uso dei sistemi di supporto alla guida
Guida
sensori).
●Un sensore è ghiacciato. (Per risolvere il
problema, sghiacciare l’area).
Quando fa particolarmente freddo, se un
sensore è ghiacciato, il display del sensore
potrebbe essere visualizzato in modo ano-
malo, oppure gli oggetti, ad esempio un
muro, potrebbero non essere rilevati.
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda.
●Su una strada fortemente dissestata, su
una pendenza, su ghiaia o su erba.
●Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni.
●Un sensore è coperto da un velo di spruzzi
o da pioggia intensa.
●Se gli oggetti si avvicinano troppo al sen-
sore.
●Quando un pedone indossa indumenti che
non riflettono gli ultrasuoni (ad esempio
gonne con balze o frange).
●Oggetti che non sono perpendicolari al ter-
reno o alla direzione di marcia del veicolo,
di forma irregolare o che oscillano entro il
campo di rilevamento.
●In caso di forti raffiche di vento.
●Quando si guida in condizioni atmosferiche
avverse, come nebbia, neve o tempeste di
sabbia.
●Quando un oggetto che non può essere
rilevato si trova tra il veicolo e l’oggetto rile-
vato.
●Se un oggetto, ad esempio un altro vei-
colo, una motocicletta, una bicicletta o un
pedone, si inserisce davanti al veicolo o
sbuca da un lato.
●Se l’orientamento di un sensore è cam-
biato a seguito di una collisione o altro tipo
di impatto.
●Quando si montano accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che potrebbero coprire un
sensore.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
●Se non è possibile guidare il veicolo in
maniera stabile, ad esempio a seguito di
un incidente o di un’avaria.
●Quando si utilizzano catene da neve, il
ruotino di scorta o il kit di riparazione di
emergenza per foratura.
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
In alcune situazioni, come le seguenti, il
sistema potrebbe intervenire anche in
assenza di rischio di collisione.
●Quando si percorre una strada stretta.
●Quando si guida verso uno striscione o
una bandiera, un ramo basso o una sbarra
(come quelle di passaggi a livello, caselli di
pedaggio e parcheggi).
●Quando sulla superficie stradale è pre-
sente un solco o una buca.
●Quando si guida su una copertura metal-
lica (grata), ad esempio quelle utilizzate
per i canali di scolo.
●Quando si percorre una salita o una
discesa ripida.
●Se un sensore viene colpito da una grande
quantità d’acqua, ad esempio quando si
percorre una strada allagata.

3985-5. Uso dei sistemi di supporto alla guida
●Presenza di sporco, neve, gocce d’acqua o
ghiaccio su un sensore. (Per risolvere il
problema, pulire i sensori).
●Un sensore è coperto da un velo di spruzzi
o da pioggia intensa.
●Quando si guida in condizioni atmosferiche
avverse, come nebbia, neve o tempeste di
sabbia.
●In caso di forti raffiche di vento.
●Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni.
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato.
●Se l’orientamento di un sensore è cam-
biato a seguito di una collisione o altro tipo
di impatto.
●Il veicolo si avvicina a un cordolo alto o
curvo.
●Quando si guida vicino a piloni (travi in
acciaio con sezione a H, ecc.) in parcheggi
multipiano, cantieri, ecc.
●Se non è possibile guidare il veicolo in
maniera stabile, ad esempio a seguito di
un incidente o di un’avaria.
●Su una strada fortemente dissestata, su
una pendenza, su ghiaia o su erba.
●Quando si utilizzano catene da neve, il ruotino di scorta o il kit di riparazione di
emergenza per foratura.
■Raggio di rilevamento dei sensori
Circa 100 cm
Circa 150 cm
Circa 60 cm
Nel diagramma è indicato il raggio di
rilevamento dei sensori. Si noti che i
sensori non possono rilevare oggetti
molto vicini al veicolo.
Il raggio di rilevamento dei sensori può
variare in funzione della forma
dell’oggetto, ecc.
Display del rilevamento del sen-
sore, distanza dall’oggetto
A
B
C
