2023 TOYOTA RAV4 PLUG-IN HYBRID Manuale duso (in Italian)

207
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato funziona.
*: Veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
“TPWS” (sistema di allarme pres-
sione pneumatici) (P.487)
• “Imp. pressione”
Selezionare per inizializzare il sistema di
allarme pressione pneumatici.
• “Identificaz. ruote e posizione”
Selezionare per registrare i codici ID dei
sensori di pressione pneumatici nel sistema
di allarme pressione pneumatici.
• “Impostaz. unità”
Selezionare per cambiare le unità di misura
visualizzate.
“Promemoria sedile posteriore”
(P.235)
Selezionare per attivare/disattivare l’avver-
tenza per i sedili posteriori.
■ Impostazioni
“Lingua”
Selezionare per cambiare la lingua del dis-
play multi-informazioni.
“Unità di misura”
Selezionare per cambiare le unità di misura
visualizzate.
“Tipo strumentaz.”
Selezionare per cambiare il display del tachi-
metro.
 (spia EV) (P.89)
Selezionare per attivare/disattivare la
spia EV.
 (impostazioni del display infor-
mazioni sulla guida)
Selezionare per configurare i seguenti ele-
menti.
• “Sistema ibrido”Selezionare per attivare/disattivare Riferi-
mento uso ECO dell’acceleratore (P.201).
• “Consumo carburante”
Selezionare per cambiare il display del con-
sumo carburante (P.200).
• “Consumo energet.”
Selezionare per cambiare il display del con-
sumo di energia (P.200).
 (Impostazioni audio)
Selezionare per attivare/disattivare la scher-
mata .
 (impostazioni del display infor-
mazioni sul veicolo)
• “Contenuto disp.”
Selezionare per configurare i seguenti ele-
menti.
“Energia”:
Selezionare per attivare/disattivare la scher-
mata di monitoraggio energetico (P.225)
AWD:
Selezionare per attivare/disattivare il display
del sistema AWD (P.204).
• “Tipo info guida”
Selezionare per cambiare il display delle
informazioni di guida da contachilometri par-
ziale a totale e viceversa. (P.203).
• “Elem. info guida”
Selezionare per scegliere le informazioni
sulla parte superiore e inferiore della scher-
mata informazioni di guida da tre elementi:
velocità media, distanza e tempo totale.
“Chiusura display”
Selezionare per impostare gli elementi
visualizzati quando si spegne l’interruttore di
alimentazione.
“Visualizz. pop-up” (se in dotazione)
Selezionare per attivare/disattivare i
seguenti display a comparsa che potrebbero
apparire in alcune situazioni.
• Display delle indicazioni di percorso agli

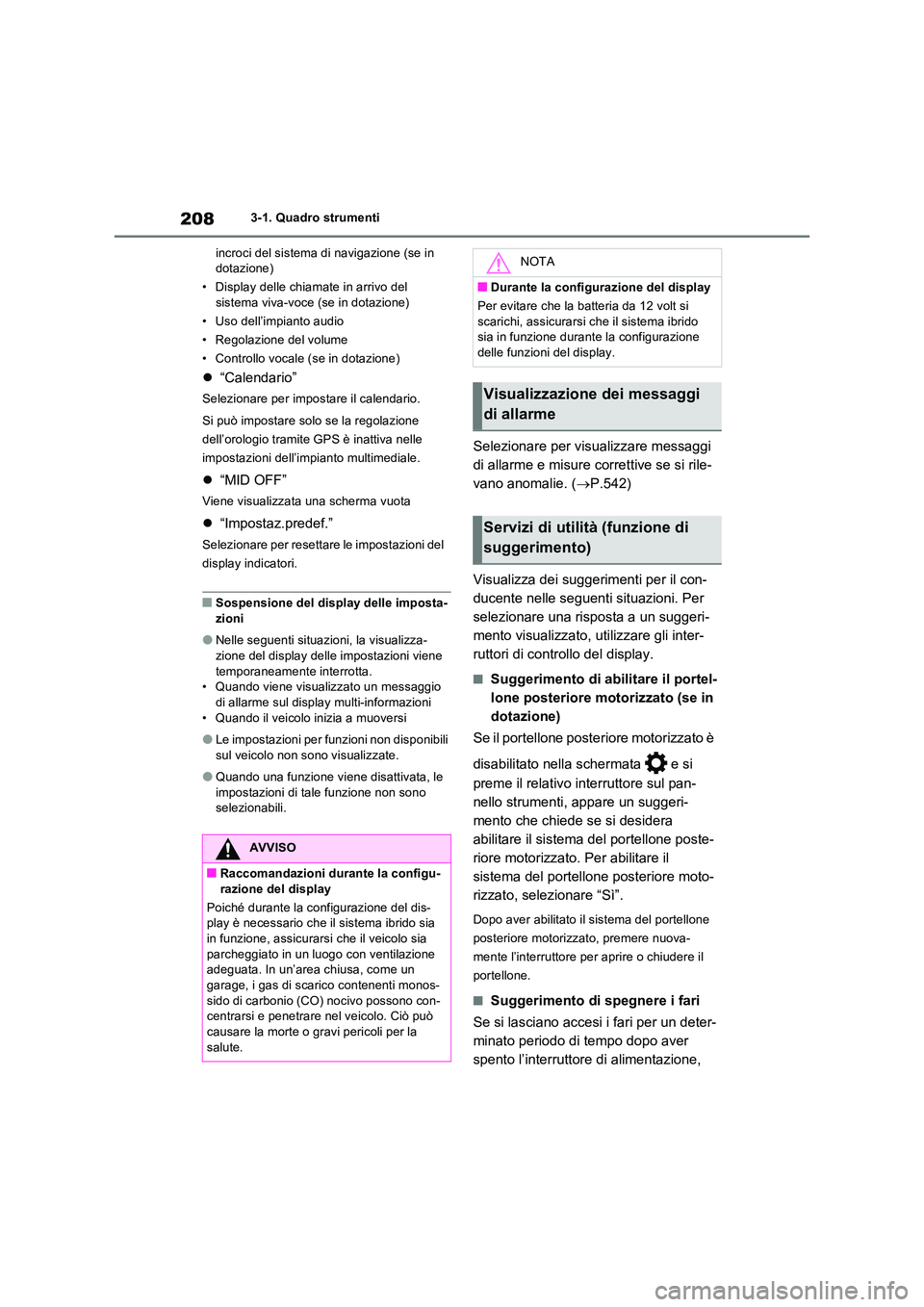

2083-1. Quadro strumenti
incroci del sistema di navigazione (se in dotazione)
• Display delle chiamate in arrivo del sistema viva-voce (se in dotazione)
• Uso dell’impianto audio
• Regolazione del volume
• Controllo vocale (se in dotazione)
 “Calendario”
Selezionare per impostare il calendario.
Si può impostare solo se la regolazione
dell’orologio tramite GPS è inattiva nelle
impostazioni dell’impianto multimediale.
 “MID OFF”
Viene visualizzata una scherma vuota
“Impostaz.predef.”
Selezionare per resettare le impostazioni del
display indicatori.
■Sospensione del display delle imposta- zioni
●Nelle seguenti situazioni, la visualizza-zione del display delle impostazioni viene
temporaneamente interrotta. • Quando viene visualizzato un messaggio di allarme sul display multi-informazioni
• Quando il veicolo inizia a muoversi
●Le impostazioni per funzioni non disponibili
sul veicolo non sono visualizzate.
●Quando una funzione viene disattivata, le
impostazioni di tale funzione non sono selezionabili.
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. ( P.542)
Visualizza dei suggerimenti per il con-
ducente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
■Suggerimento di abilitare il portel-
lone posteriore motorizzato (se in
dotazione)
Se il portellone posteriore motorizzato è
disabilitato nella schermata e si
preme il relativo interruttore sul pan-
nello strumenti, appare un suggeri-
mento che chiede se si desidera
abilitare il sistema del portellone poste-
riore motorizzato. Per abilitare il
sistema del portellone posteriore moto-
rizzato, selezionare “Sì”.
Dopo aver abilitato il sistema del portellone
posteriore motorizzato, premere nuova-
mente l’interruttore per aprire o chiudere il
portellone.
■Suggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-
minato periodo di tempo dopo aver
spento l’interruttore di alimentazione,
AVVISO
■Raccomandazioni durante la configu-
razione del display
Poiché durante la configurazione del dis- play è necessario che il sistema ibrido sia in funzione, assicurarsi che il veicolo sia
parcheggiato in un luogo con ventilazione adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti monos-
sido di carbonio (CO) nocivo possono con- centrarsi e penetrare nel veicolo. Ciò può causare la morte o gravi pericoli per la
salute.
NOTA
■Durante la configurazione del display
Per evitare che la batteria da 12 volt si
scarichi, assicurarsi che il sistema ibrido sia in funzione durante la configurazione delle funzioni del display.
Visualizzazione dei messaggi
di allarme
Servizi di utilità (funzione di
suggerimento)

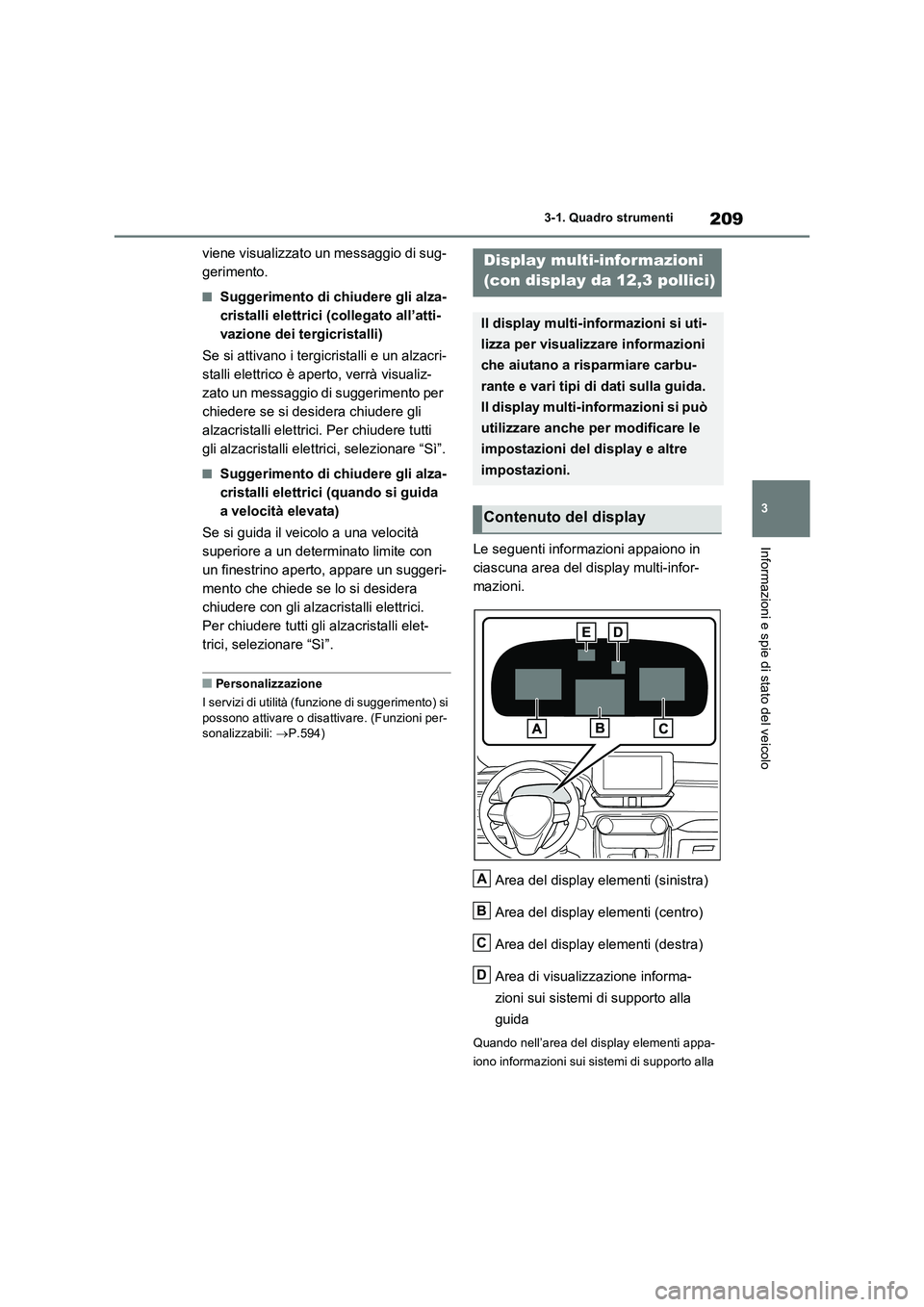

209
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
viene visualizzato un messaggio di sug-
gerimento.
■Suggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici. Per chiudere tutti
gli alzacristalli elettrici, selezionare “Sì”.
■Suggerimento di chiudere gli alza-
cristalli elettrici (quando si guida
a velocità elevata)
Se si guida il veicolo a una velocità
superiore a un determinato limite con
un finestrino aperto, appare un suggeri-
mento che chiede se lo si desidera
chiudere con gli alzacristalli elettrici.
Per chiudere tutti gli alzacristalli elet-
trici, selezionare “Sì”.
■Personalizzazione
I servizi di utilità (funzione di suggerimento) si
possono attivare o disattivare. (Funzioni per-
sonalizzabili: P.594)
Le seguenti informazioni appaiono in
ciascuna area del display multi-infor-
mazioni.
Area del display elementi (sinistra)
Area del display elementi (centro)
Area del display elementi (destra)
Area di visualizzazione informa-
zioni sui sistemi di supporto alla
guida
Quando nell’area del display elementi appa-
iono informazioni sui sistemi di supporto alla
Display multi-informazioni
(con display da 12,3 pollici)
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
che aiutano a risparmiare carbu-
rante e vari tipi di dati sulla guida.
Il display multi-informazioni si può
utilizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A
B
C
D

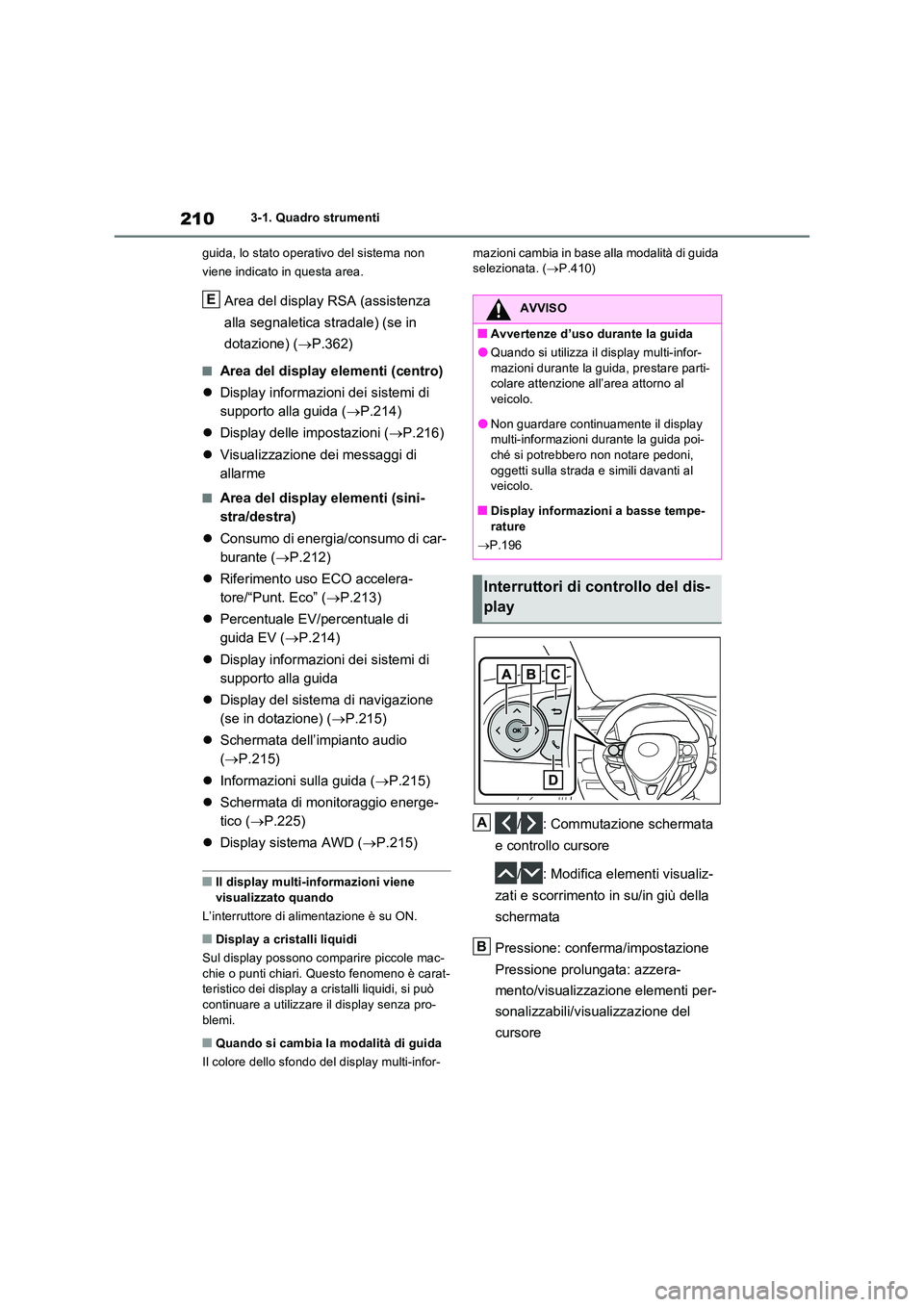

2103-1. Quadro strumenti
guida, lo stato operativo del sistema non
viene indicato in questa area.
Area del display RSA (assistenza
alla segnaletica stradale) (se in
dotazione) ( P.362)
■Area del display elementi (centro)
 Display informazioni dei sistemi di
supporto alla guida ( P.214)
 Display delle impostazioni (P.216)
 Visualizzazione dei messaggi di
allarme
■Area del display elementi (sini-
stra/destra)
 Consumo di energia/consumo di car-
burante ( P.212)
 Riferimento uso ECO accelera-
tore/“Punt. Eco” ( P.213)
 Percentuale EV/percentuale di
guida EV ( P.214)
 Display informazioni dei sistemi di
supporto alla guida
 Display del sistema di navigazione
(se in dotazione) ( P.215)
 Schermata dell’impianto audio
( P.215)
 Informazioni sulla guida (P.215)
 Schermata di monitoraggio energe-
tico ( P.225)
 Display sistema AWD (P.215)
■Il display multi-informazioni viene
visualizzato quando
L’interruttore di alimentazione è su ON.
■Display a cristalli liquidi
Sul display possono comparire piccole mac- chie o punti chiari. Questo fenomeno è carat-teristico dei display a cristalli liquidi, si può
continuare a utilizzare il display senza pro- blemi.
■Quando si cambia la modalità di guida
Il colore dello sfondo del display multi-infor-
mazioni cambia in base alla modalità di guida selezionata. ( P.410)
/ : Commutazione schermata
e controllo cursore
/ : Modifica elementi visualiz-
zati e scorrimento in su/in giù della
schermata
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione elementi per-
sonalizzabili/visualizzazione del
cursore
EAVVISO
■Avvertenze d’uso durante la guida
●Quando si utilizza il display multi-infor-
mazioni durante la guida, prestare parti- colare attenzione all’area attorno al veicolo.
●Non guardare continuamente il display multi-informazioni durante la guida poi-ché si potrebbero non notare pedoni,
oggetti sulla strada e simili davanti al veicolo.
■Display informazioni a basse tempe-
rature
 P.196
Interruttori di controllo del dis-
play
A
B

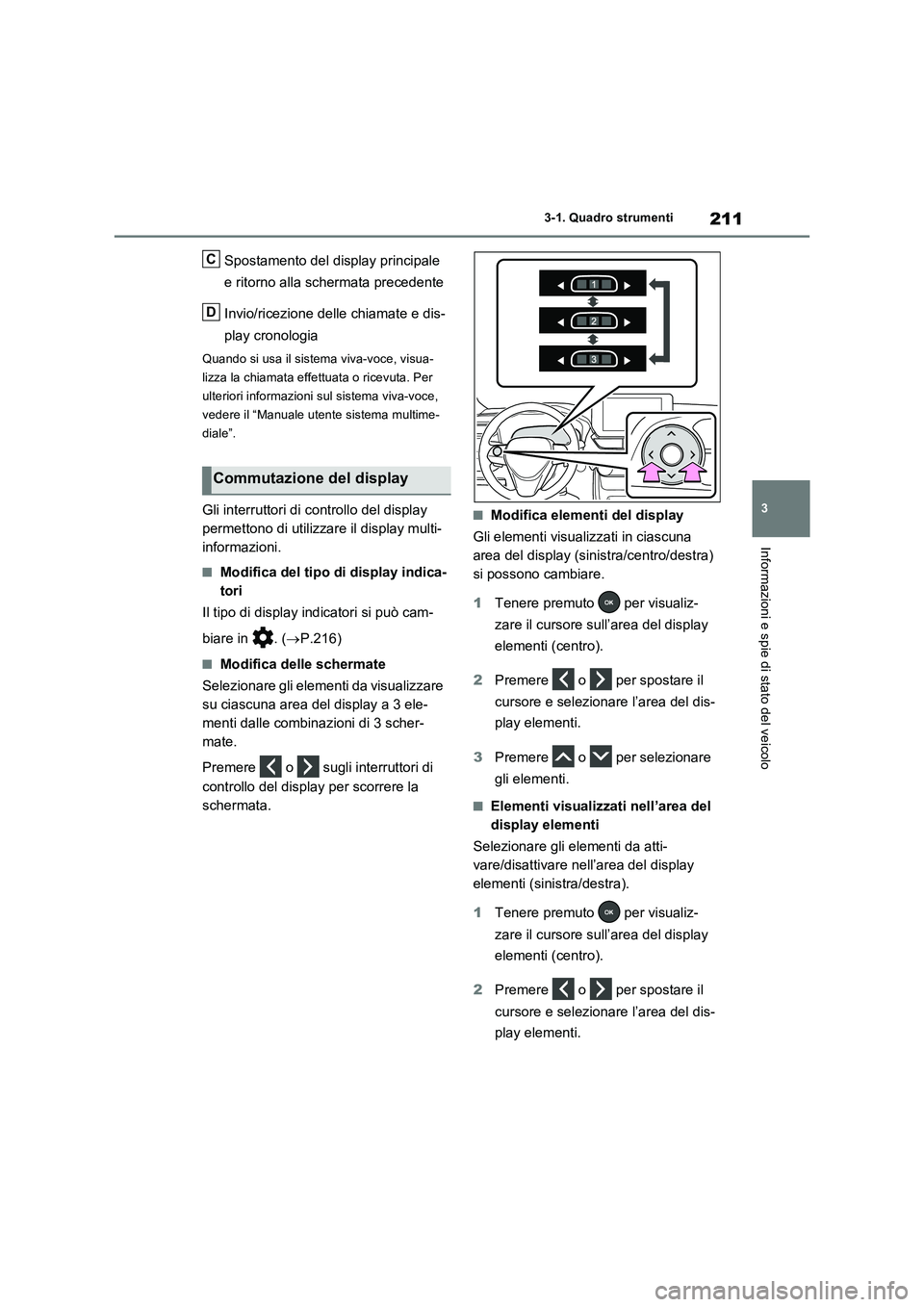

211
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Spostamento del display principale
e ritorno alla schermata precedente
Invio/ricezione delle chiamate e dis-
play cronologia
Quando si usa il sistema viva-voce, visua-
lizza la chiamata effettuata o ricevuta. Per
ulteriori informazioni sul sistema viva-voce,
vedere il “Manuale utente sistema multime-
diale”.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
■Modifica del tipo di display indica-
tori
Il tipo di display indicatori si può cam-
biare in . (P.216)
■Modifica delle schermate
Selezionare gli elementi da visualizzare
su ciascuna area del display a 3 ele-
menti dalle combinazioni di 3 scher-
mate.
Premere o sugli interruttori di
controllo del display per scorrere la
schermata.
■Modifica elementi del display
Gli elementi visualizzati in ciascuna
area del display (sinistra/centro/destra)
si possono cambiare.
1Tenere premuto per visualiz-
zare il cursore sull’area del display
elementi (centro).
2Premere o per spostare il
cursore e selezionare l’area del dis-
play elementi.
3Premere o per selezionare
gli elementi.
■Elementi visualizzati nell’area del
display elementi
Selezionare gli elementi da atti-
vare/disattivare nell’area del display
elementi (sinistra/destra).
1Tenere premuto per visualiz-
zare il cursore sull’area del display
elementi (centro).
2Premere o per spostare il
cursore e selezionare l’area del dis-
play elementi.
Commutazione del display
C
D

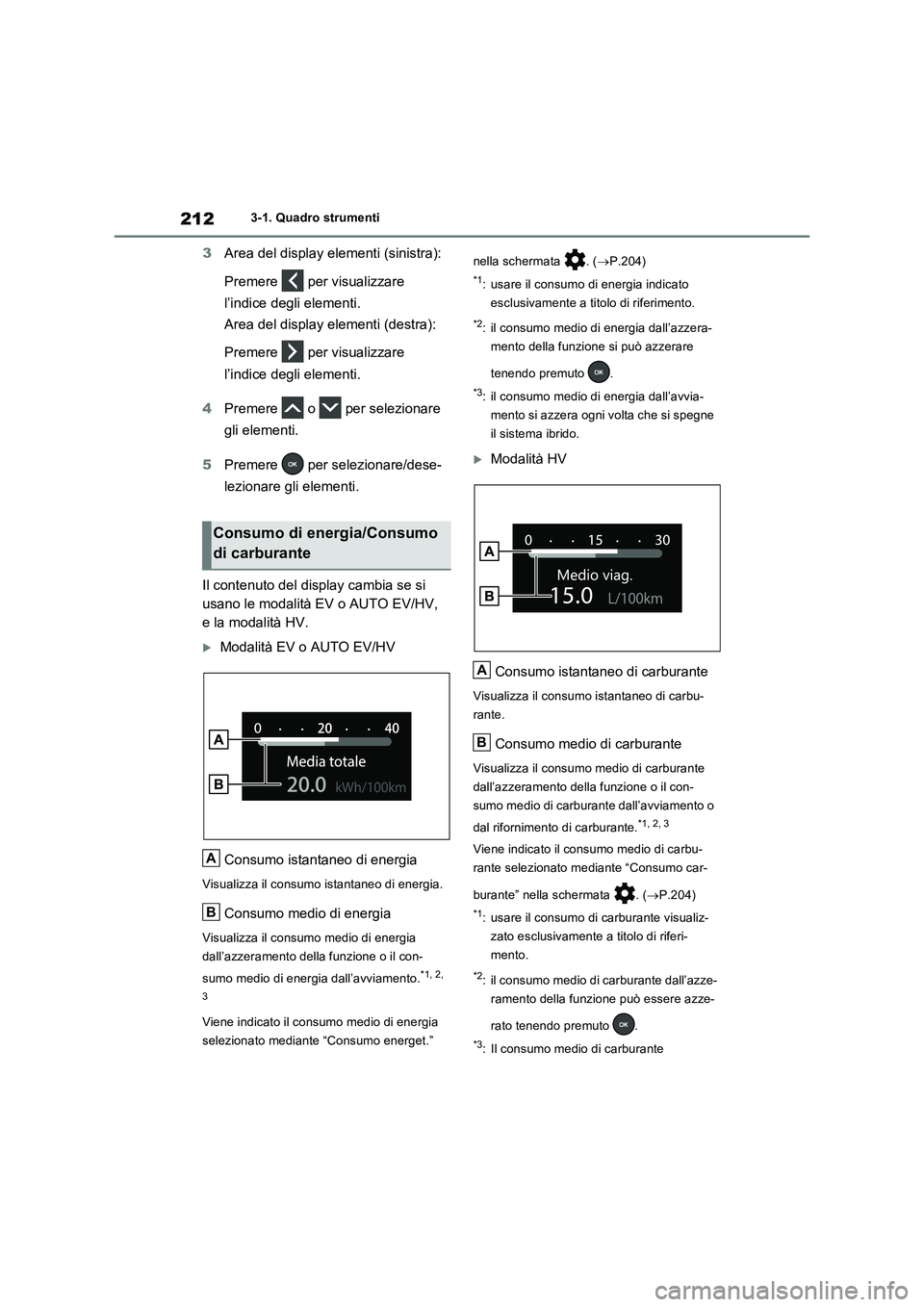

2123-1. Quadro strumenti
3Area del display elementi (sinistra):
Premere per visualizzare
l’indice degli elementi.
Area del display elementi (destra):
Premere per visualizzare
l’indice degli elementi.
4Premere o per selezionare
gli elementi.
5Premere per selezionare/dese-
lezionare gli elementi.
Il contenuto del display cambia se si
usano le modalità EV o AUTO EV/HV,
e la modalità HV.
Modalità EV o AUTO EV/HV
Consumo istantaneo di energia
Visualizza il consumo istantaneo di energia.
Consumo medio di energia
Visualizza il consumo medio di energia
dall’azzeramento della funzione o il con-
sumo medio di energia dall’avviamento.
*1, 2,
3
Viene indicato il consumo medio di energia
selezionato mediante “Consumo energet.” nella schermata . (P.204)
*1: usare il consumo di energia indicato
esclusivamente a titolo di riferimento.
*2: il consumo medio di energia dall’azzera-
mento della funzione si può azzerare
tenendo premuto .
*3: il consumo medio di energia dall’avvia-
mento si azzera ogni volta che si spegne
il sistema ibrido.
Modalità HV
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Consumo medio di carburante
Visualizza il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene indicato il consumo medio di carbu-
rante selezionato mediante “Consumo car-
burante” nella schermata . (P.204)
*1: usare il consumo di carburante visualiz-
zato esclusivamente a titolo di riferi-
mento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
Consumo di energia/Consumo
di carburante
A
B
A
B

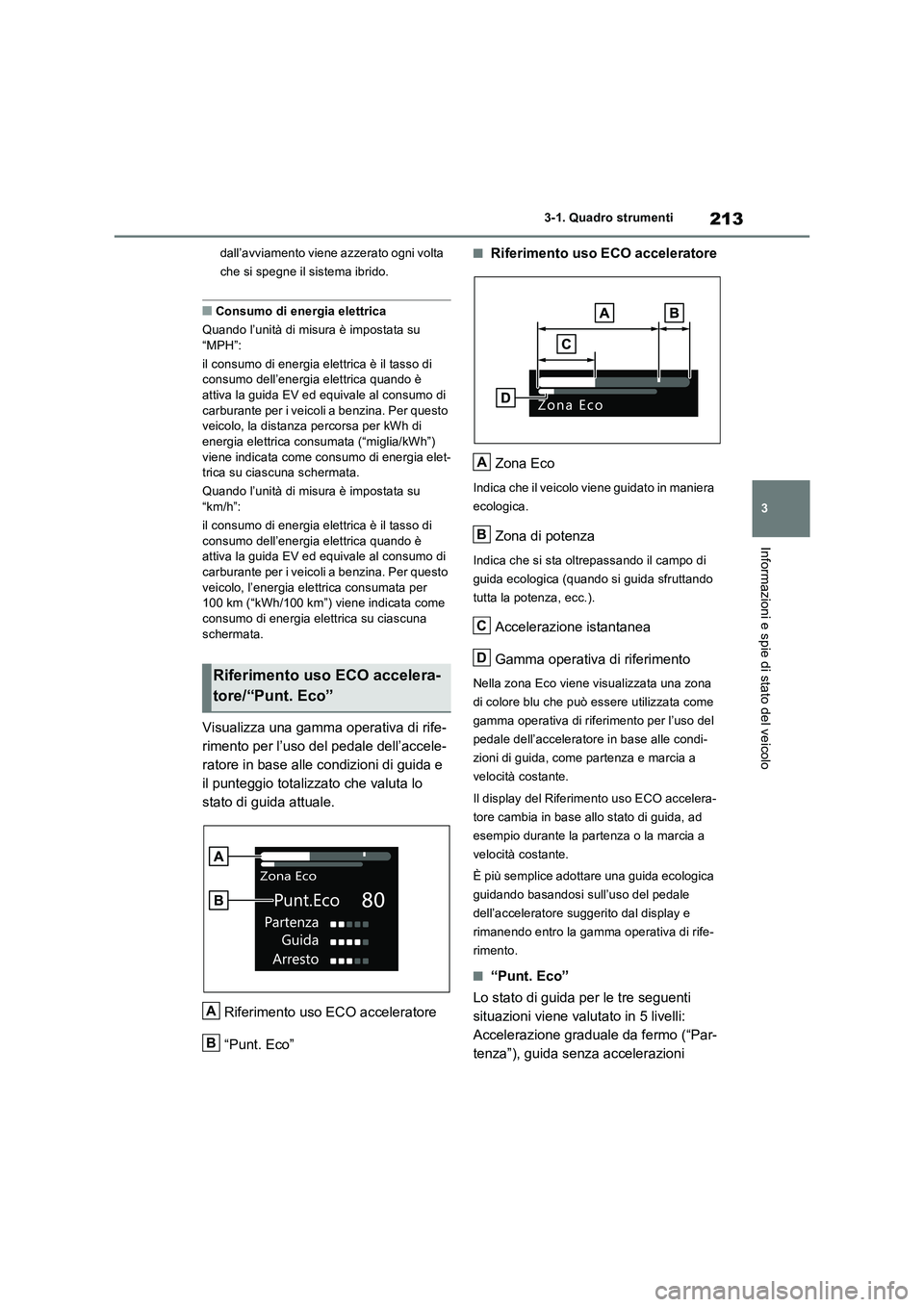

213
3 3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
dall’avviamento viene azzerato ogni volta
che si spegne il sistema ibrido.
■Consumo di energia elettrica
Quando l’unità di misura è impostata su
“MPH”:
il consumo di energia elettrica è il tasso di
consumo dell’energia elettrica quando è
attiva la guida EV ed equivale al consumo di
carburante per i veicoli a benzina. Per questo
veicolo, la distanza percorsa per kWh di
energia elettrica consumata (“miglia/kWh”)
viene indicata come consumo di energia elet-
trica su ciascuna schermata.
Quando l’unità di misura è impostata su
“km/h”:
il consumo di energia elettrica è il tasso di
consumo dell’energia elettrica quando è
attiva la guida EV ed equivale al consumo di
carburante per i veicoli a benzina. Per questo
veicolo, l’energia elettrica consumata per
100 km (“kWh/100 km”) viene indicata come
consumo di energia elettrica su ciascuna
schermata.
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Riferimento uso ECO acceleratore
“Punt. Eco”
■Riferimento uso ECO acceleratore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Gamma operativa di riferimento
Nella zona Eco viene visualizzata una zona
di colore blu che può essere utilizzata come
gamma operativa di riferimento per l’uso del
pedale dell’acceleratore in base alle condi-
zioni di guida, come partenza e marcia a
velocità costante.
Il display del Riferimento uso ECO accelera-
tore cambia in base allo stato di guida, ad
esempio durante la partenza o la marcia a
velocità costante.
È più semplice adottare una guida ecologica
guidando basandosi sull’uso del pedale
dell’acceleratore suggerito dal display e
rimanendo entro la gamma operativa di rife-
rimento.
■“Punt. Eco”
Lo stato di guida per le tre seguenti
situazioni viene valutato in 5 livelli:
Accelerazione graduale da fermo (“Par-
tenza”), guida senza accelerazioni
Riferimento uso ECO accelera-
tore/“Punt. Eco”
A
B
A
B
C
D

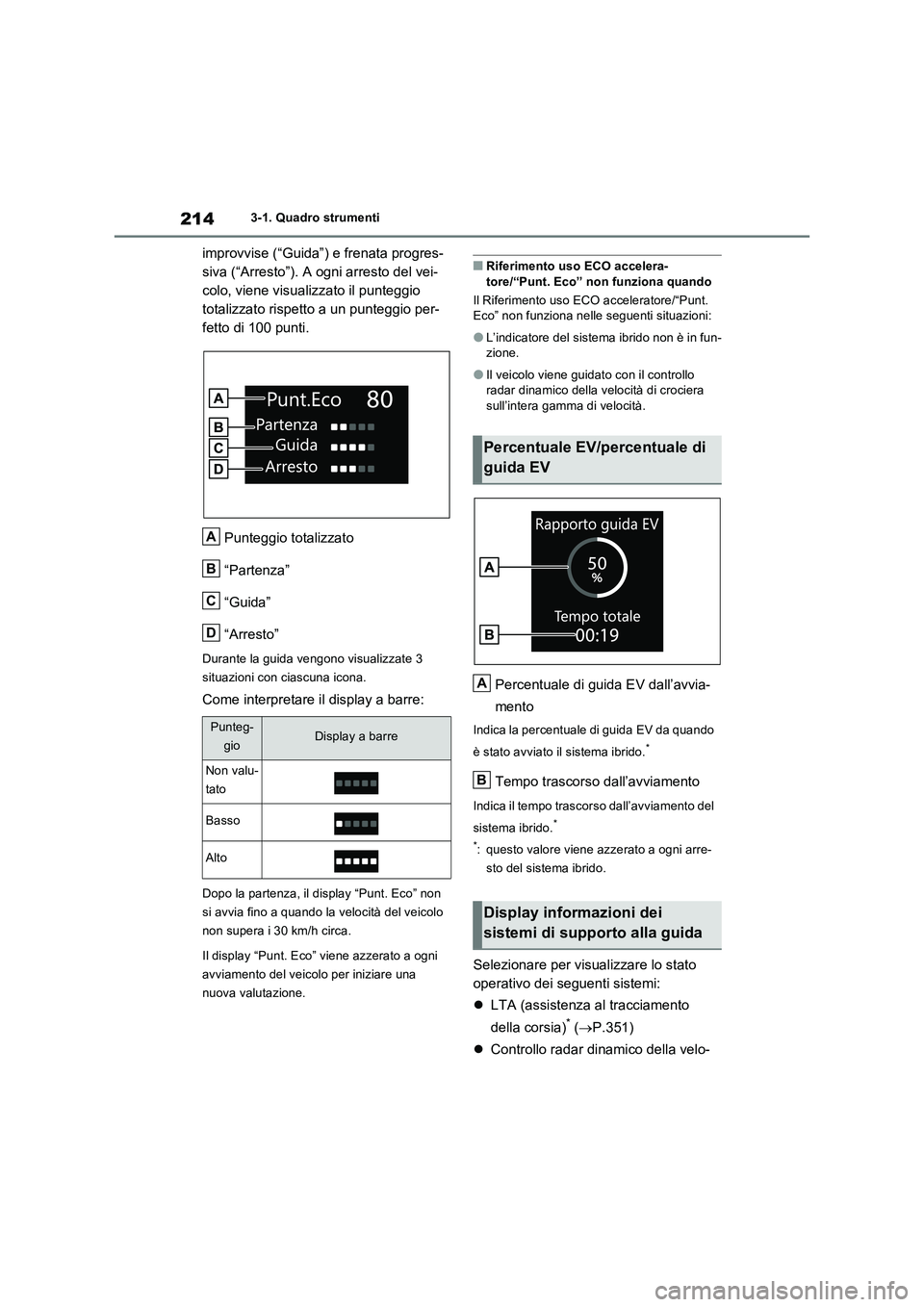

2143-1. Quadro strumenti
improvvise (“Guida”) e frenata progres-
siva (“Arresto”). A ogni arresto del vei-
colo, viene visualizzato il punteggio
totalizzato rispetto a un punteggio per-
fetto di 100 punti.
Punteggio totalizzato
“Partenza”
“Guida”
“Arresto”
Durante la guida vengono visualizzate 3
situazioni con ciascuna icona.
Come interpretare il display a barre:
Dopo la partenza, il display “Punt. Eco” non
si avvia fino a quando la velocità del veicolo
non supera i 30 km/h circa.
Il display “Punt. Eco” viene azzerato a ogni
avviamento del veicolo per iniziare una
nuova valutazione.
■Riferimento uso ECO accelera- tore/“Punt. Eco” non funziona quando
Il Riferimento uso ECO acceleratore/“Punt. Eco” non funziona nelle seguenti situazioni:
●L’indicatore del sistema ibrido non è in fun-zione.
●Il veicolo viene guidato con il controllo radar dinamico della velocità di crociera
sull’intera gamma di velocità.
Percentuale di guida EV dall’avvia-
mento
Indica la percentuale di guida EV da quando
è stato avviato il sistema ibrido.*
Tempo trascorso dall’avviamento
Indica il tempo trascorso dall’avviamento del
sistema ibrido.*
*: questo valore viene azzerato a ogni arre-
sto del sistema ibrido.
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
 LTA (assistenza al tracciamento
della corsia)* ( P.351)
 Controllo radar dinamico della velo-
Punteg-
gioDisplay a barre
Non valu-
tato
Basso
Alto
A
B
C
D
Percentuale EV/percentuale di
guida EV
Display informazioni dei
sistemi di supporto alla guida
A
B
