Page 441 of 708
4396-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

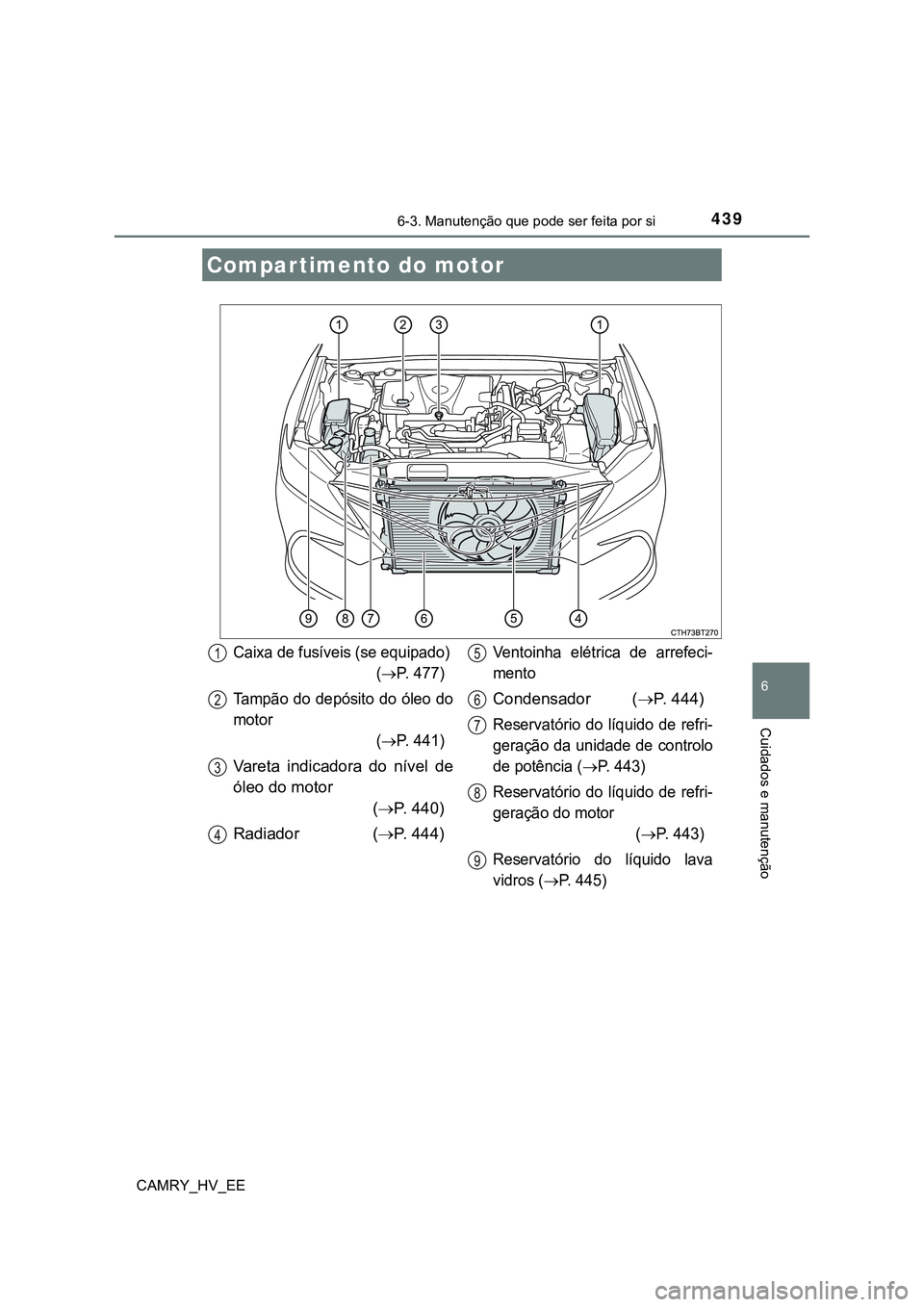

Compartimento do motor
Caixa de fusíveis (se equipado)
(
P. 477)
Tampão do depósito do óleo do
motor
(
P. 441)
Vareta indicadora do nível de
óleo do motor
(P. 440)
Radiador (P. 444)
Ventoinha elétrica de arrefeci-
mento
Condensador (P. 444)
Reservatório do líquido de refri-
geração da unidade de controlo
de potência (
P. 443)
Reservatório do líquido de refri-
geração do motor
(
P. 443)
Reservatório do líquido lava
vidros (
P. 445)
1
2
3
4
5
6
7
8
9
Page 442 of 708
4406-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

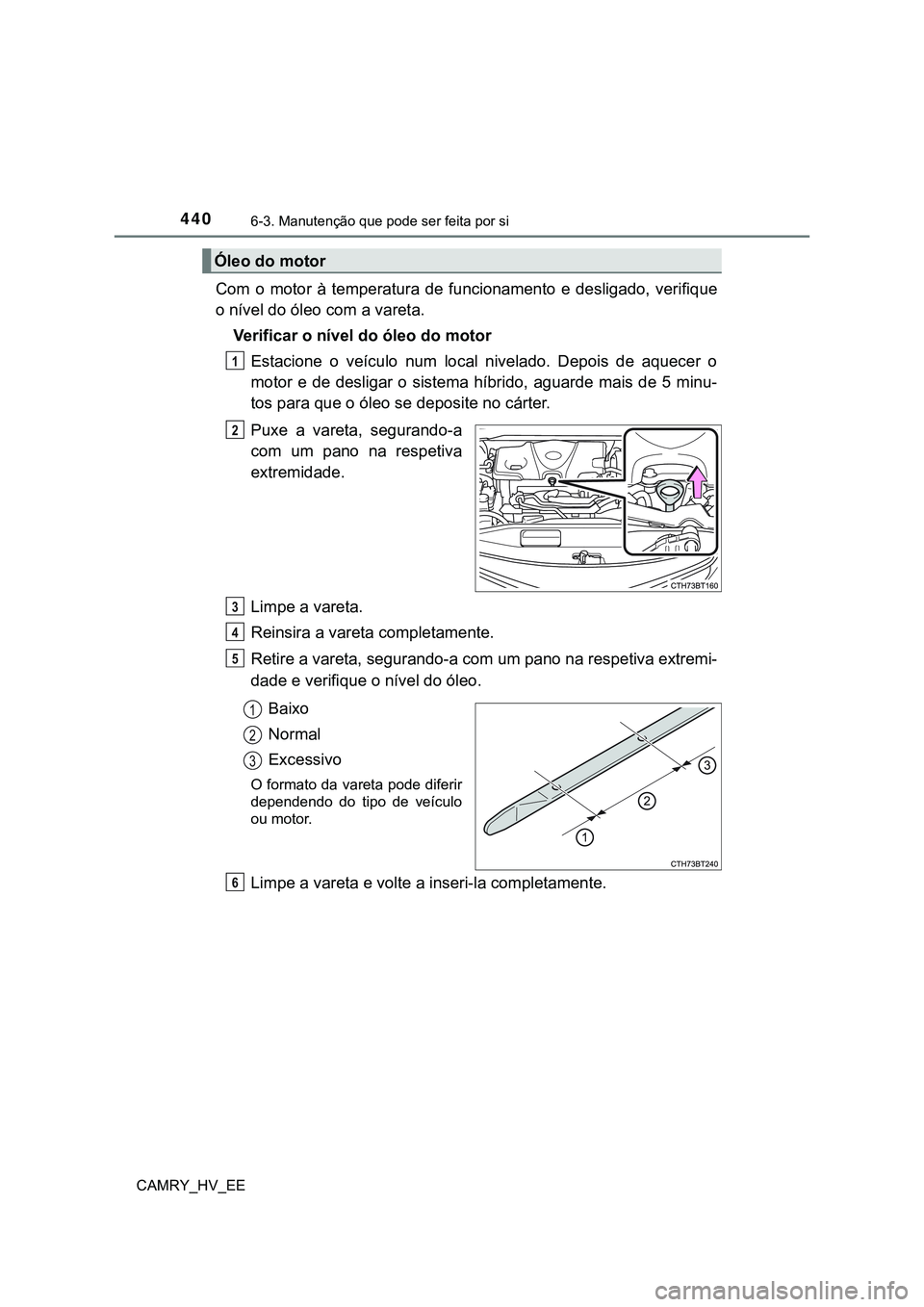

Com o motor à temperatura de funcionamento e desligado, verifique
o nível do óleo com a vareta.
Verificar o nível do óleo do motor
Estacione o veículo num local nivelado. Depois de aquecer o
motor e de desligar o sistema híbrido, aguarde mais de 5 minu-
tos para que o óleo se deposite no cárter.
Puxe a vareta, segurando-a
com um pano na respetiva
extremidade.
Limpe a vareta.
Reinsira a vareta completamente.
Retire a vareta, segurando-a com um pano na respetiva extremi-
dade e verifique o nível do óleo.
Baixo
Normal
Excessivo
O formato da vareta pode diferir
dependendo do tipo de veículo
ou motor.
Limpe a vareta e volte a inseri-la completamente.
Óleo do motor
1
2
3
4
5
1
2
3
6
Page 443 of 708

4416-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

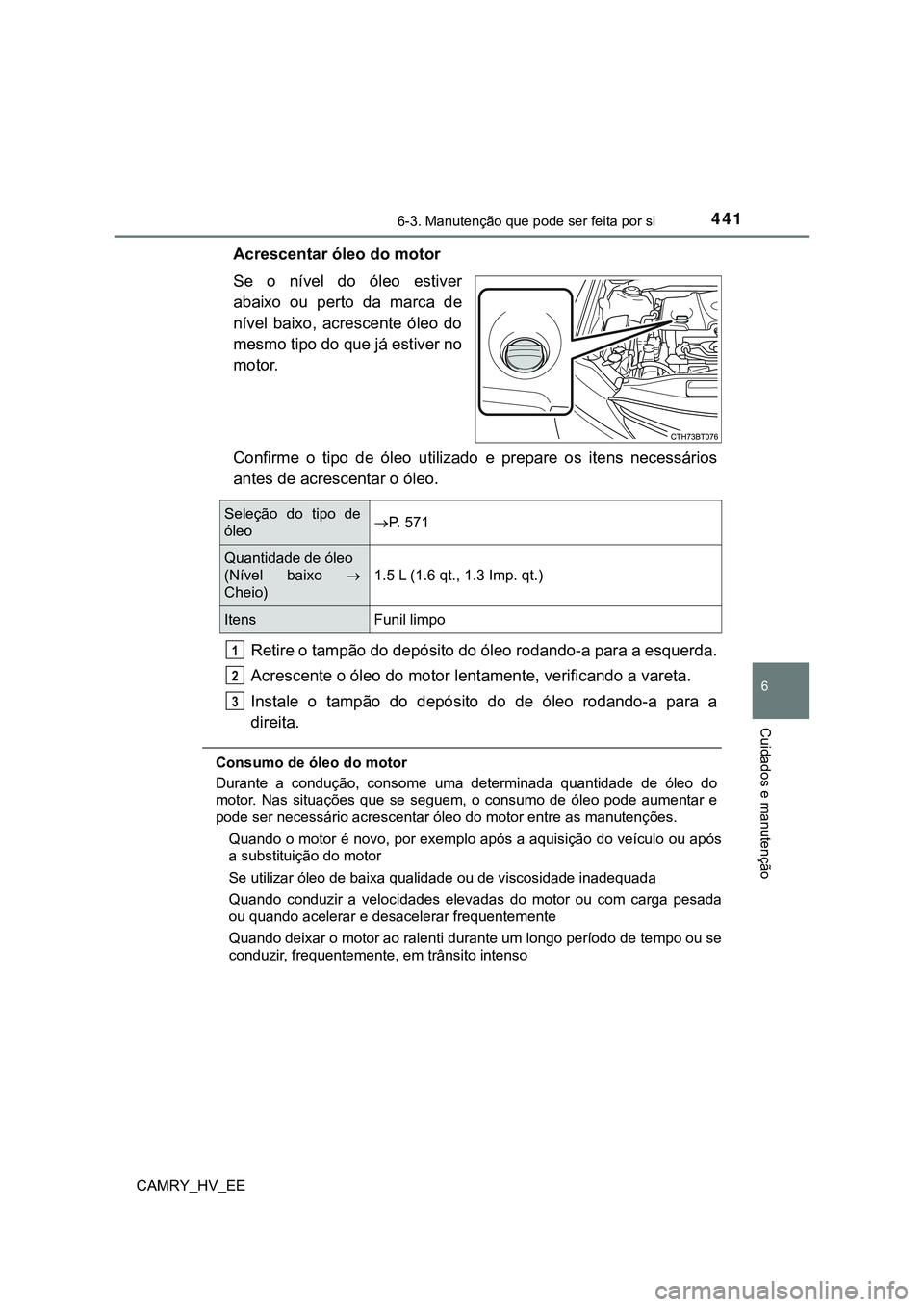

Acrescentar óleo do motor
Se o nível do óleo estiver
abaixo ou perto da marca de
nível baixo, acrescente óleo do
mesmo tipo do que já estiver no
motor.
Confirme o tipo de óleo utilizado e prepare os itens necessários
antes de acrescentar o óleo.
Retire o tampão do depósito do óleo rodando-a para a esquerda.
Acrescente o óleo do motor lentamente, verificando a vareta.
Instale o tampão do depósito do de óleo rodando-a para a
direita.
Consumo de óleo do motor
Durante a condução, consome uma determinada quantidade de óleo do
motor. Nas situações que se seguem, o consumo de óleo pode aumentar e
pode ser necessário acrescentar óleo do motor entre as manutenções.
Quando o motor é novo, por exemplo após a aquisição do veículo ou após
a substituição do motor
<00360048000300580057004c004f004c005d0044005500030079004f00480052000300470048000300450044004c005b00440003005400580044004f004c004700440047004800030052005800030047004800030059004c0056004600520056004c004700
44004700480003004c00510044004700480054005800440047[a
Quando conduzir a velocidades elevadas do motor ou com carga pesada
ou quando acelerar e desacelerar frequentemente
Quando deixar o motor ao ralenti durante um longo período de tempo ou se
conduzir, frequentemente, em trânsito intenso
Seleção do tipo de
óleoP. 571
Quantidade de óleo
(Nível baixo
Cheio)1.5 L (1.6 qt., 1.3 Imp. qt.)
Itens Funil limpo
1
2
3
Page 444 of 708

4426-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

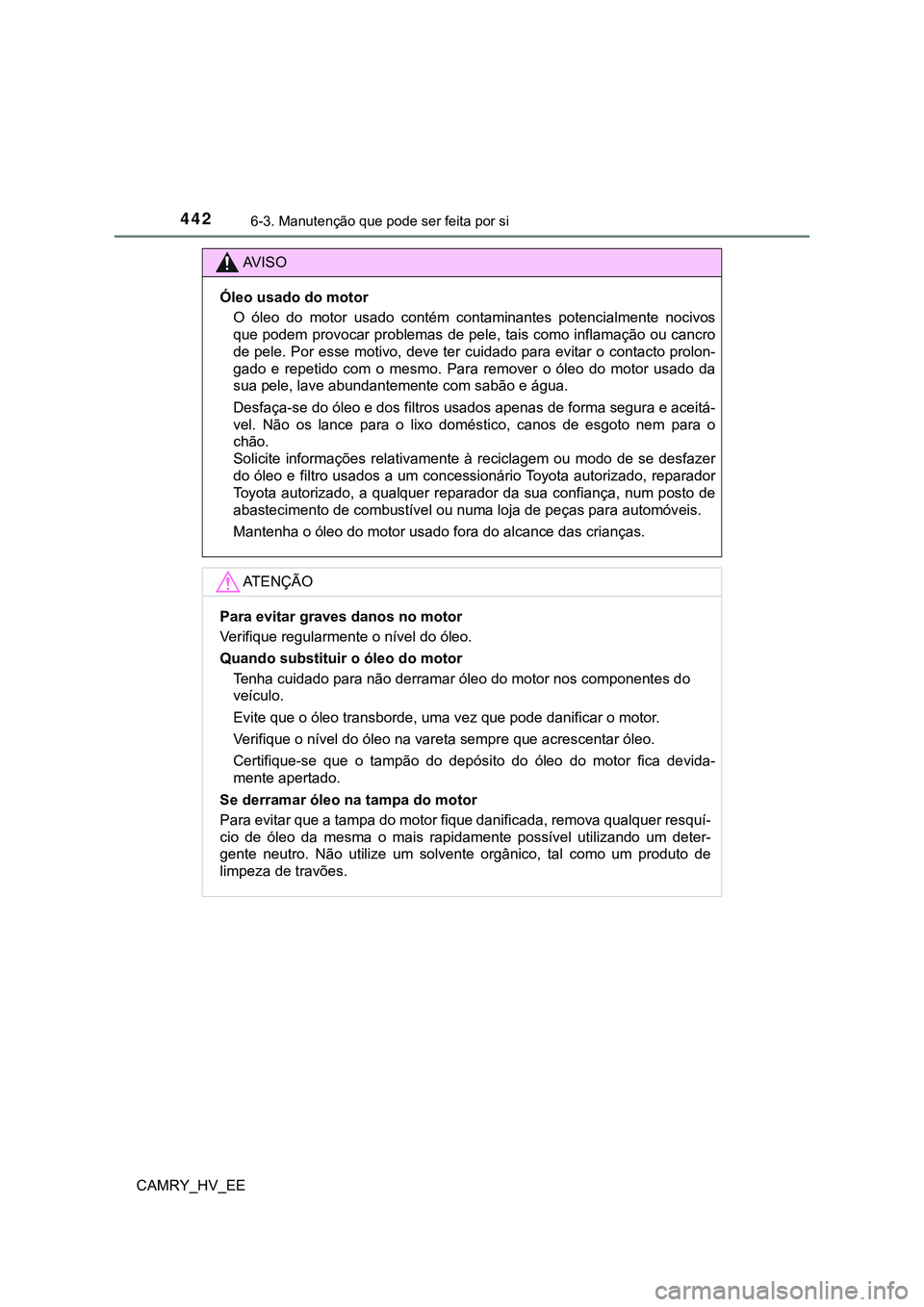

AV I S O
Óleo usado do motor
O óleo do motor usado contém contaminantes potencialmente nocivos
que podem provocar problemas de pele, tais como inflamação ou cancro
de pele. Por esse motivo, deve ter cuidado para evitar o contacto prolon-
gado e repetido com o mesmo. Para remover o óleo do motor usado da
sua pele, lave abundantemente com sabão e água.
Desfaça-se do óleo e dos filtros usados apenas de forma segura e aceitá-
vel. Não os lance para o lixo doméstico, canos de esgoto nem para o
chão.
Solicite informações relativamente à reciclagem ou modo de se desfazer
do óleo e filtro usados a um concessionário Toyota autorizado, reparador
Toyota autorizado, a qualquer reparador da sua confiança, num posto de
abastecimento de combustível ou numa loja de peças para automóveis.
Mantenha o óleo do motor usado fora do alcance das crianças.
AT E N Ç Ã O
Para evitar graves danos no motor
Verifique regularmente o nível do óleo.
Quando substituir o óleo do motor
Tenha cuidado para não derramar óleo do motor nos componentes do
veículo.
Evite que o óleo transborde, uma vez que pode danificar o motor.
Verifique o nível do óleo na vareta sempre que acrescentar óleo.
Certifique-se que o tampão do depósito do óleo do motor fica devida-
mente apertado.
Se derramar óleo na tampa do motor
Para evitar que a tampa do motor fique danificada, remova qualquer resquí-
cio de óleo da mesma o mais rapidamente possível utilizando um deter-
gente neutro. Não utilize um solvente orgânico, tal como um produto de
limpeza de travões.
Page 445 of 708

4436-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

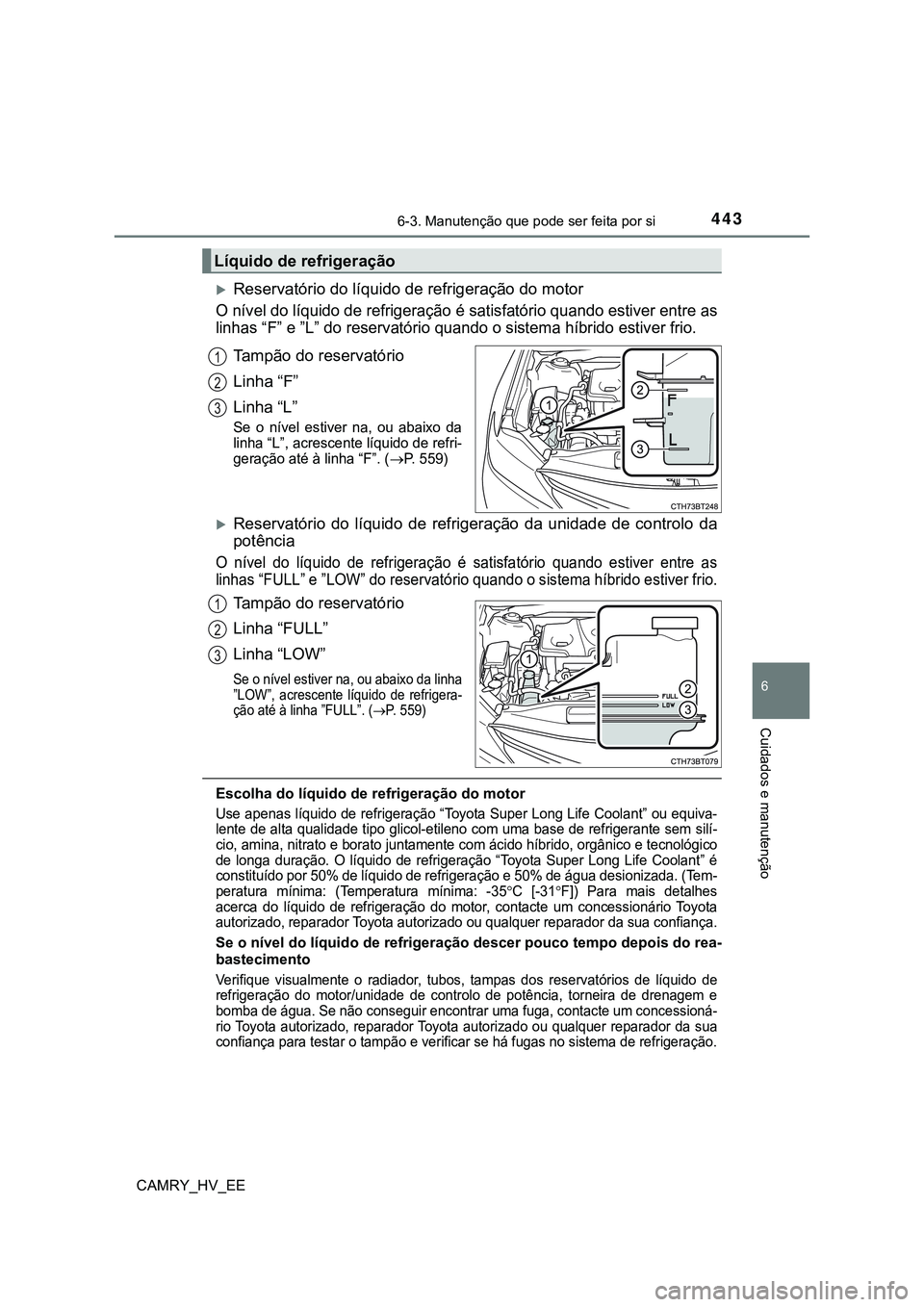

Reservatório do líquido de refrigeração do motor
O nível do líquido de refrigeração é satisfatório quando estiver entre as
linhas “F” e ”L” do reservatório quando o sistema híbrido estiver frio.
Tampão do reservatório
Linha “F”
Linha “L”
Se o nível estiver na, ou abaixo da
linha “L”, acrescente líquido de refri-
geração até à linha “F”. (
P. 559)
Reservatório do líquido de refrigeração da unidade de controlo da
potência
O nível do líquido de refrigeração é satisfatório quando estiver entre as
linhas “FULL” e ”LOW” do reservatório quando o sistema híbrido estiver frio.
Tampão do reservatório
Linha “FULL”
Linha “LOW”
Se o nível estiver na, ou abaixo da linha
”LOW”, acrescente líquido de refrigera-
ção até à linha ”FULL”. (
P. 559)
Escolha do líquido de refrigeração do motor
Use apenas líquido de refrigeração “Toyota Super Long Life Coolant” ou equiva-
lente de alta qualidade tipo glicol-etileno com uma base de refrigerante sem silí-
cio, amina, nitrato e borato juntamente com ácido híbrido, orgânico e tecnológico
de longa duração. O líquido de refrigeração “Toyota Super Long Life Coolant” é
constituído por 50% de líquido de refrigeração e 50% de água desionizada. (Tem-
peratura mínima: (Temperatura mínima: -35
C [-31F]) Para mais detalhes
acerca do líquido de refrigeração do motor, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Se o nível do líquido de refrigeração descer pouco tempo depois do rea-
bastecimento
Verifique visualmente o radiador, tubos, tampas dos reservatórios de líquido de
refrigeração do motor/unidade de controlo de potência, torneira de drenagem e
bomba de água. Se não conseguir encontrar uma fuga, contacte um concessioná-
rio Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua
confiança para testar o tampão e verificar se há fugas no sistema de refrigeração.
Líquido de refrigeração
1
2
3
1
2
3
Page 446 of 708

4446-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

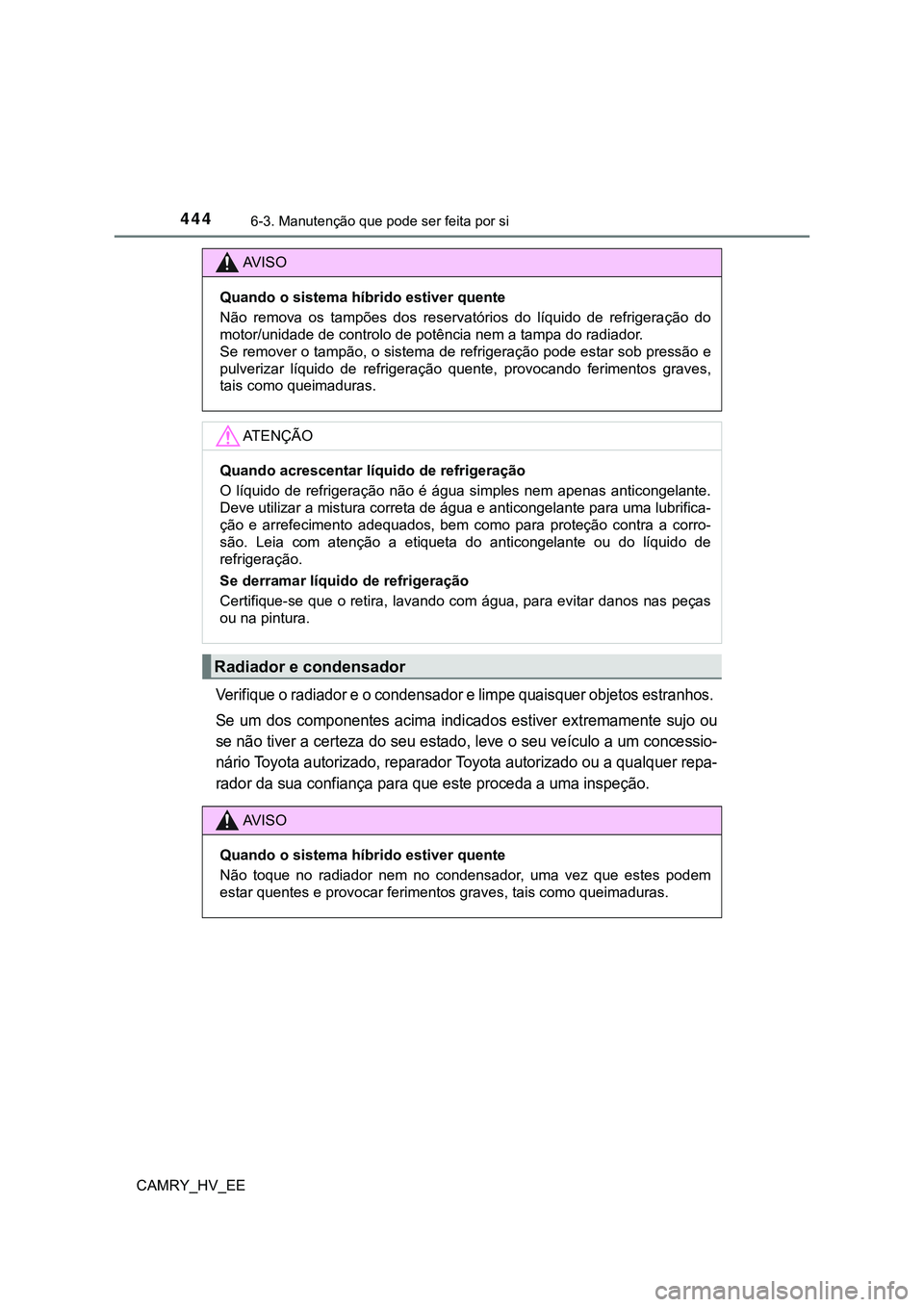

Verifique o radiador e o condensador e limpe quaisquer objetos estranhos.
Se um dos componentes acima indicados estiver extremamente sujo ou
se não tiver a certeza do seu estado, leve o seu veículo a um concessio-
nário Toyota autorizado, reparador Toyota autorizado ou a qualquer repa-
rador da sua confiança para que este proceda a uma inspeção.
AV I S O
Quando o sistema híbrido estiver quente
Não remova os tampões dos reservatórios do líquido de refrigeração do
motor/unidade de controlo de potência nem a tampa do radiador.
Se remover o tampão, o sistema de refrigeração pode estar sob pressão e
pulverizar líquido de refrigeração quente, provocando ferimentos graves,
tais como queimaduras.
AT E N Ç Ã O
Quando acrescentar líquido de refrigeração
O líquido de refrigeração não é água simples nem apenas anticongelante.
Deve utilizar a mistura correta de água e anticongelante para uma lubrifica-
ção e arrefecimento adequados, bem como para proteção contra a corro-
são. Leia com atenção a etiqueta do anticongelante ou do líquido de
refrigeração.
Se derramar líquido de refrigeração
Certifique-se que o retira, lavando com água, para evitar danos nas peças
ou na pintura.
Radiador e condensador
AV I S O
Quando o sistema híbrido estiver quente
Não toque no radiador nem no condensador, uma vez que estes podem
estar quentes e provocar ferimentos graves, tais como queimaduras.
Page 447 of 708

4456-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

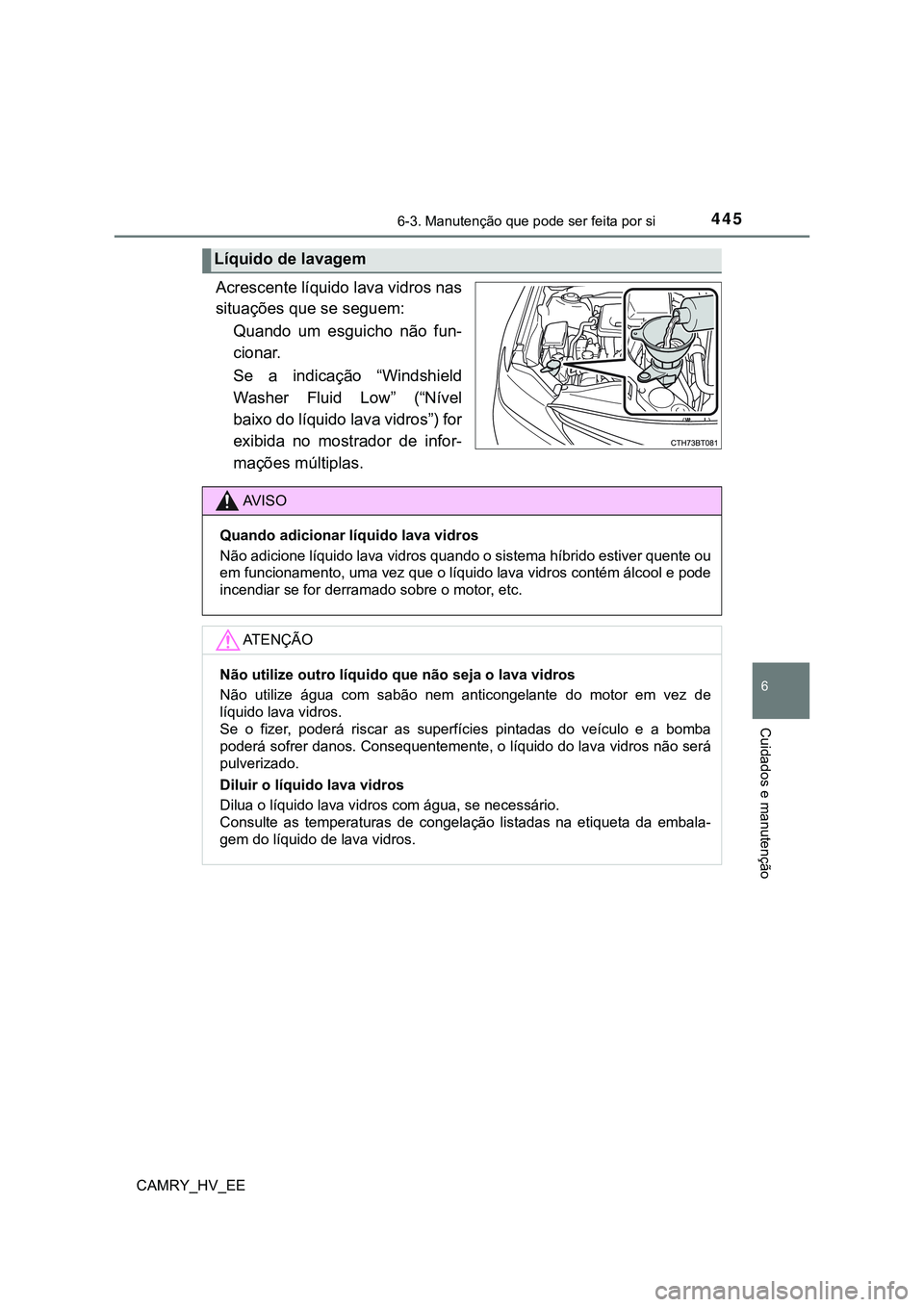

Acrescente líquido lava vidros nas
situações que se seguem:
Quando um esguicho não fun-
cionar.
Se a indicação “Windshield
Washer Fluid Low” (“Nível
baixo do líquido lava vidros”) for
exibida no mostrador de infor-
mações múltiplas.
Líquido de lavagem
AV I S O
Quando adicionar líquido lava vidros
Não adicione líquido lava vidros quando o sistema híbrido estiver quente ou
em funcionamento, uma vez que o líquido lava vidros contém álcool e pode
incendiar se for derramado sobre o motor, etc.
AT E N Ç Ã O
Não utilize outro líquido que não seja o lava vidros
Não utilize água com sabão nem anticongelante do motor em vez de
líquido lava vidros.
Se o fizer, poderá riscar as superfícies pintadas do veículo e a bomba
poderá sofrer danos. Consequentemente, o líquido do lava vidros não será
pulverizado.
Diluir o líquido lava vidros
<0027004c004f00580044000300520003004f007400540058004c004700520003004f00440059004400030059004c0047005500520056000300460052005000030069004a00580044000f000300560048000300510048004600480056005600690055004c00
5200110003[
Consulte as temperaturas de congelação listadas na etiqueta da embala-
gem do líquido de lava vidros.
Page 448 of 708
4466-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

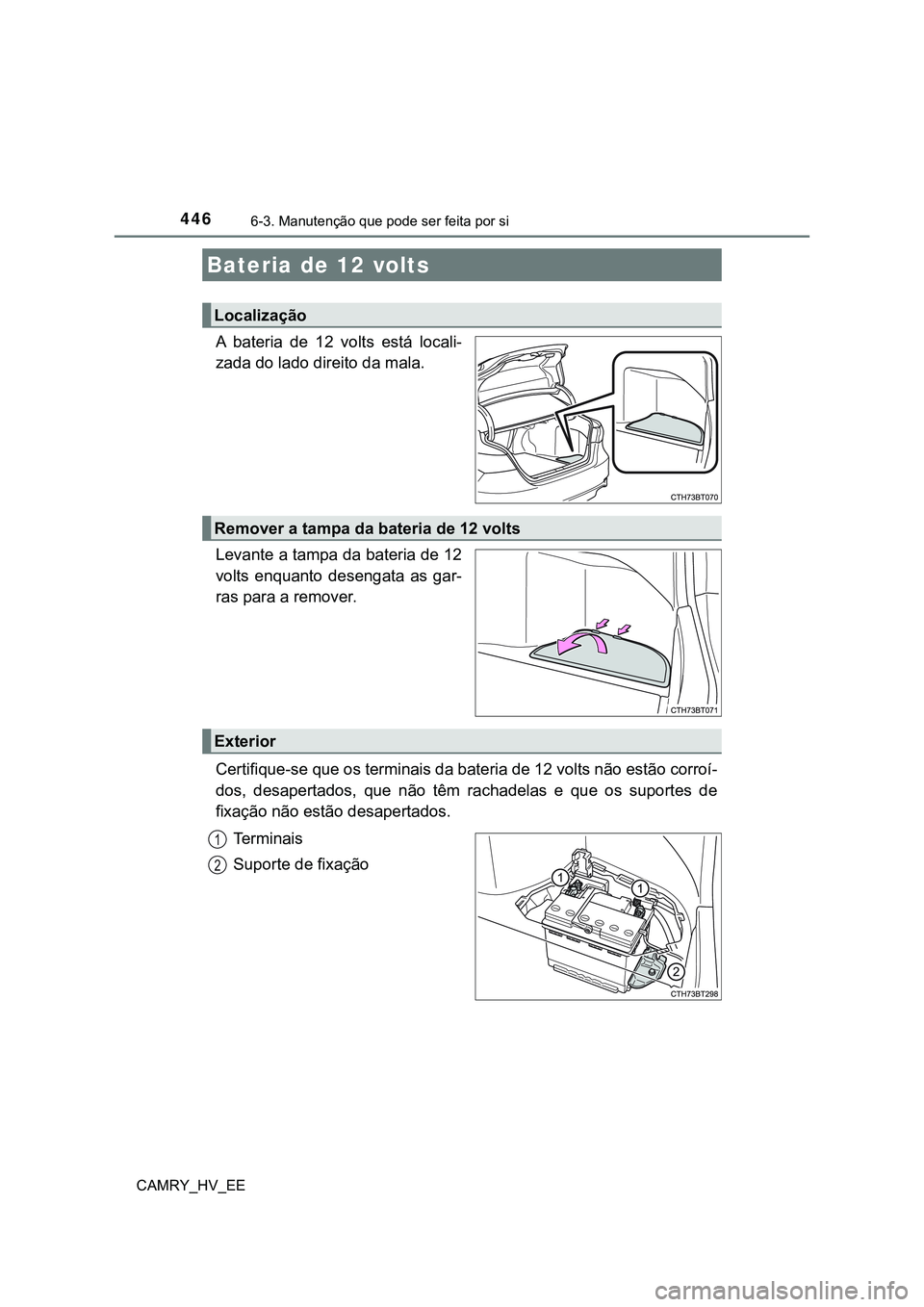

A bateria de 12 volts está locali-
zada do lado direito da mala.
Levante a tampa da bateria de 12
volts enquanto desengata as gar-
ras para a remover.
Certifique-se que os terminais da bateria de 12 volts não estão corroí-
dos, desapertados, que não têm rachadelas e que os suportes de
fixação não estão desapertados.
Terminais
Suporte de fixação
Bateria de 12 volts
Localização
Remover a tampa da bateria de 12 volts
Exterior
1
2
