2023 TOYOTA CAMRY Manual de utilização (in Portuguese)

1432. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos
Selecione no mostrador de informações múltiplas (P. 131) e
depois .
Ativar/desativar o mostrador projetado
Pressione para ativar/desativar o mostrador projetado.
Alterar as configurações do mostrador projetado
Pressione e mantenha premido para alterar as configura-
ções que se seguem:
Indicador do Sistema Híbrido/Conta-rotações
Selecione para visualizar o Indicador do Sistema Híbrido/conta-
-rotações/nenhum conteúdo.
Luminosidade/posição do mostrador
Selecione para ajustar a luminosidade e a posição do mostrador
projetado.
Conteúdo do mostrador
Selecione para ativar/desativar os itens que se seguem:
• Orientação de itinerário até ao destino
• Estado dos sistemas de apoio à condução
• Bússola
Ângulo do mostrador
Selecione para ajustar o ângulo do mostrador projetado.

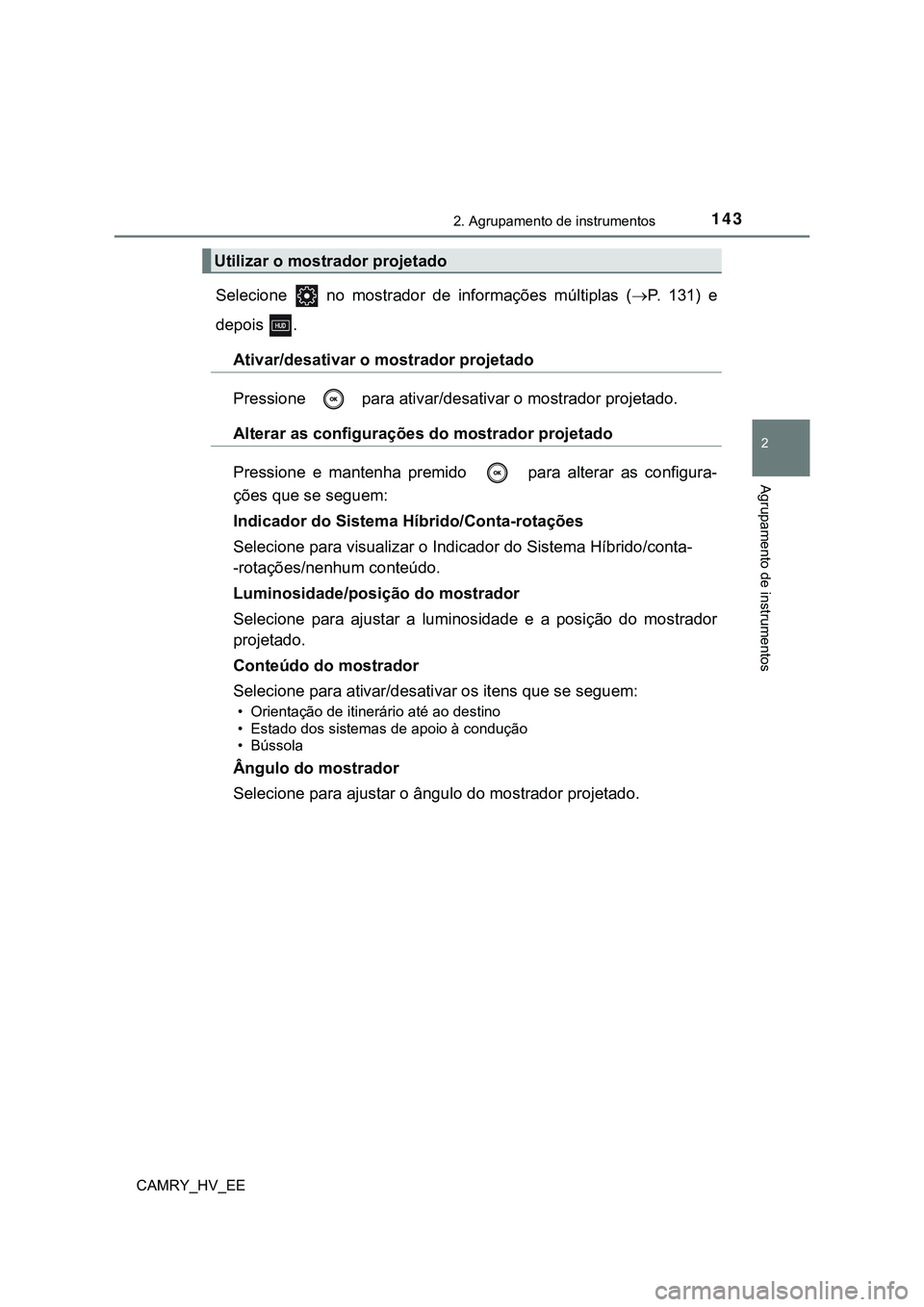

Utilizar o mostrador projetado

1442. Agrupamento de instrumentos
CAMRY_HV_EE
Mostrador do estado dos sistemas de apoio à condução
Apresenta o estado operacional dos seguintes sistemas:
• Controlo dinâmico da velocidade de cruzeiro com radar em toda
a gama de velocidades (P. 2 9 6 )
• LTA (Aviso de saída da faixa de rodagem com controlo da dire-
ção) (P. 275)
• Sensor Toyota de assistência ao estacionamento (P. 329)
Sistema de navegação associado à área do mostrador
Apresenta os itens que se seguem e que estão associados ao sis-
tema de navegação:
Orientação de itinerário até ao destino
Apresentado quando o sistema de navegação está a orientar o iti-
nerário. Quando se aproximar de um cruzamento será apresentada
uma seta para indicar a orientação de circulação sugerida.
Bússola
Apresenta a orientação de circulação.
Indicador do Sistema Híbrido
Área de carga
Área Híbrida Eco
Área Eco
Área Power
O conteúdo apresentado é o
mesmo do medidor (Indicador
do Sistema Híbrido). Para mais
detalhes, consulte P. 120.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto.
Estado dos sistemas de apoio à condução/sistema de navega-
ção associado à área do mostrador
Indicador do Sistema Híbrido/Conta-rotações
1
2
3
4

1452. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos

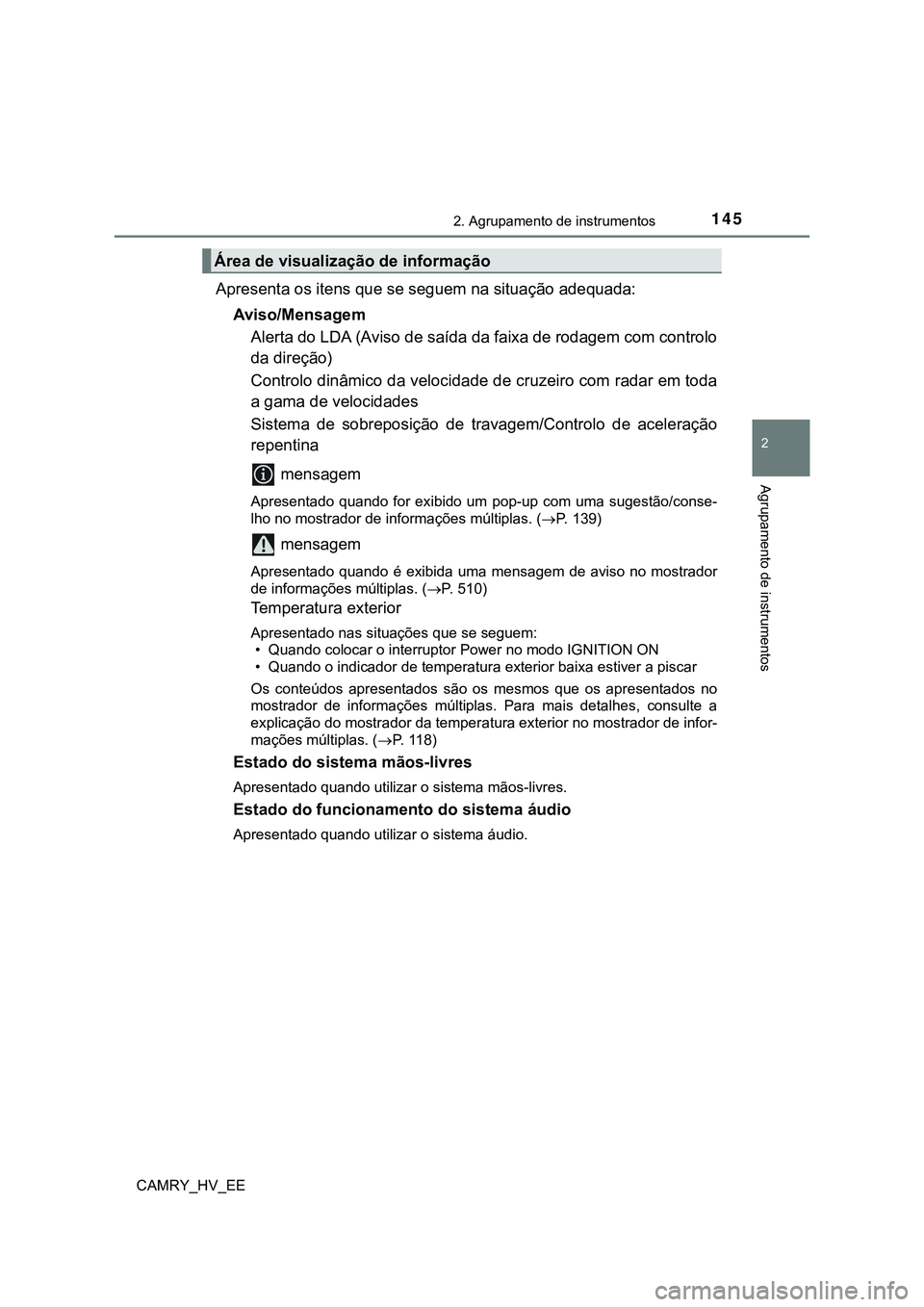

Apresenta os itens que se seguem na situação adequada:
Aviso/Mensagem
Alerta do LDA (Aviso de saída da faixa de rodagem com controlo
da direção)
Controlo dinâmico da velocidade de cruzeiro com radar em toda
a gama de velocidades
Sistema de sobreposição de travagem/Controlo de aceleração
repentina
mensagem
Apresentado quando for exibido um pop-up com uma sugestão/conse-
lho no mostrador de informações múltiplas. (P. 139)
mensagem
Apresentado quando é exibida uma mensagem de aviso no mostrador
de informações múltiplas. (P. 510)
Temperatura exterior
Apresentado nas situações que se seguem:
• Quando colocar o interruptor Power no modo IGNITION ON
• Quando o indicador de temperatura exterior baixa estiver a piscar
Os conteúdos apresentados são os mesmos que os apresentados no
mostrador de informações múltiplas. Para mais detalhes, consulte a
explicação do mostrador da temperatura exterior no mostrador de infor-
mações múltiplas. (P. 118)
Estado do sistema mãos-livres
Apresentado quando utilizar o sistema mãos-livres.
Estado do funcionamento do sistema áudio
Apresentado quando utilizar o sistema áudio.
Área de visualização de informação

1462. Agrupamento de instrumentos
CAMRY_HV_EE
Mostrador projetado
O mostrador projetado pode parecer escuro ou difícil de visualizar quando
utilizar óculos de sol, sobretudo com lentes polarizadas. Ajuste a luminosi-
dade do mostrador projetado ou tire os óculos de sol.
Luminosidade do mostrador
A luminosidade do mostrador projetado pode ser ajustada em do mostra-
dor de informações múltiplas. Para além disso, a luminosidade do mostrador
projetado é ajustada automaticamente de acordo com a luminosidade
ambiente.
Ativar/desativar o mostrador projetado
Se o mostrador projetado estiver desativado, este permanecerá desativado
quando desligar o interruptor Power e o voltar a ligar no modo IGNITION ON.
AV I S O
Antes de utilizar o mostrador projetado
Verifique se a posição e luminosidade da imagem do mostrador projetado
não interferem com a segurança da condução. Um ajuste incorreto da posi-
ção da imagem ou da respetiva luminosidade pode obstruir a visão do con-
dutor e provocar um acidente, resultando em morte ou ferimentos graves.
Não olhe constantemente para o mostrador projetado enquanto conduz,
uma vez que poderá não ver os peões, objetos na estrada, etc. que este-
jam à frente do veículo.
Cuidados durante a configuração do mostrador projetado
Uma vez que é necessário que o sistema híbrido esteja em funcionamento
quando alterar as configurações no mostrador projetado, certifique-se que
o veículo está estacionado num local com ventilação adequada. Numa área
fechada, tal como uma garagem, os gases de escape, incluindo o perigoso
monóxido de carbono (CO), podem acumular-se e entrar no veículo. Isto
poderá provocar morte ou em problemas de saúde graves.

1472. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos

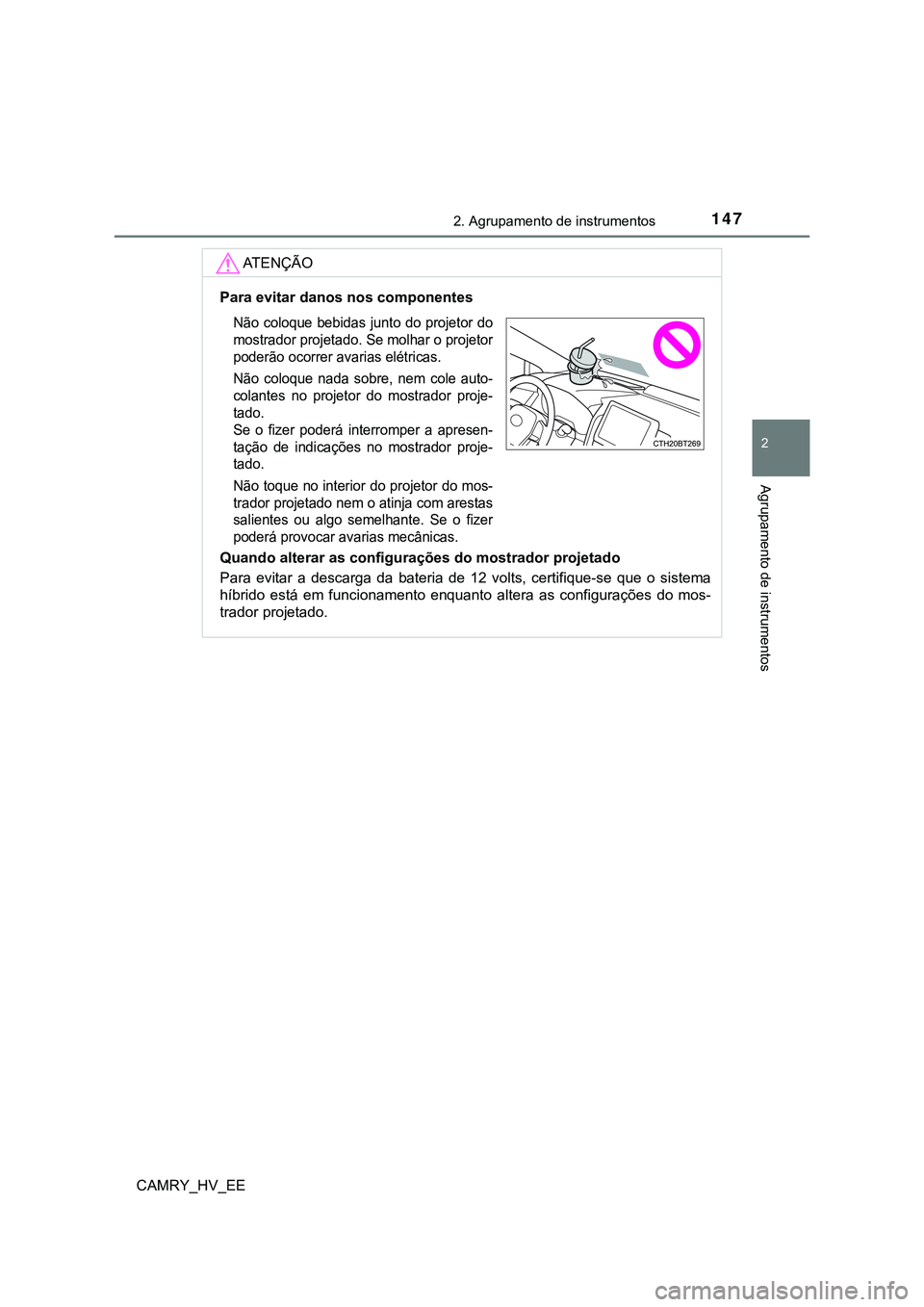

AT E N Ç Ã O
Para evitar danos nos componentes
Quando alterar as configurações do mostrador projetado
Para evitar a descarga da bateria de 12 volts, certifique-se que o sistema
híbrido está em funcionamento enquanto altera as configurações do mos-
trador projetado.
Não coloque bebidas junto do projetor do
mostrador projetado. Se molhar o projetor
poderão ocorrer avarias elétricas.
Não coloque nada sobre, nem cole auto-
colantes no projetor do mostrador proje-
tado.
Se o fizer poderá interromper a apresen-
tação de indicações no mostrador proje-
tado.
Não toque no interior do projetor do mos-
trador projetado nem o atinja com arestas
salientes ou algo semelhante. Se o fizer
poderá provocar avarias mecânicas.

1482. Agrupamento de instrumentos
CAMRY_HV_EE
Ecrã do sistema áudio
Mostrador de informações
múltiplas
Interruptor de controlo dos
medidores (P. 124)
O monitor de energia pode ser utilizado para verificar o estado de
condução do veículo, o estado de funcionamento do sistema híbrido e
o estado de regeneração de energia.
Procedimento para visualização
Mostrador de informações múltiplas
Acione o interruptor de controlo dos medidores no volante para
selecionar a visualização do monitor de energia.
Ecrã do sistema áudio
Prima a tecla “MENU”.
Selecione “Info” no ecrã “Menu”.
Se o ecrã "Info trip" ou "History" for exibido, selecione "Energy".

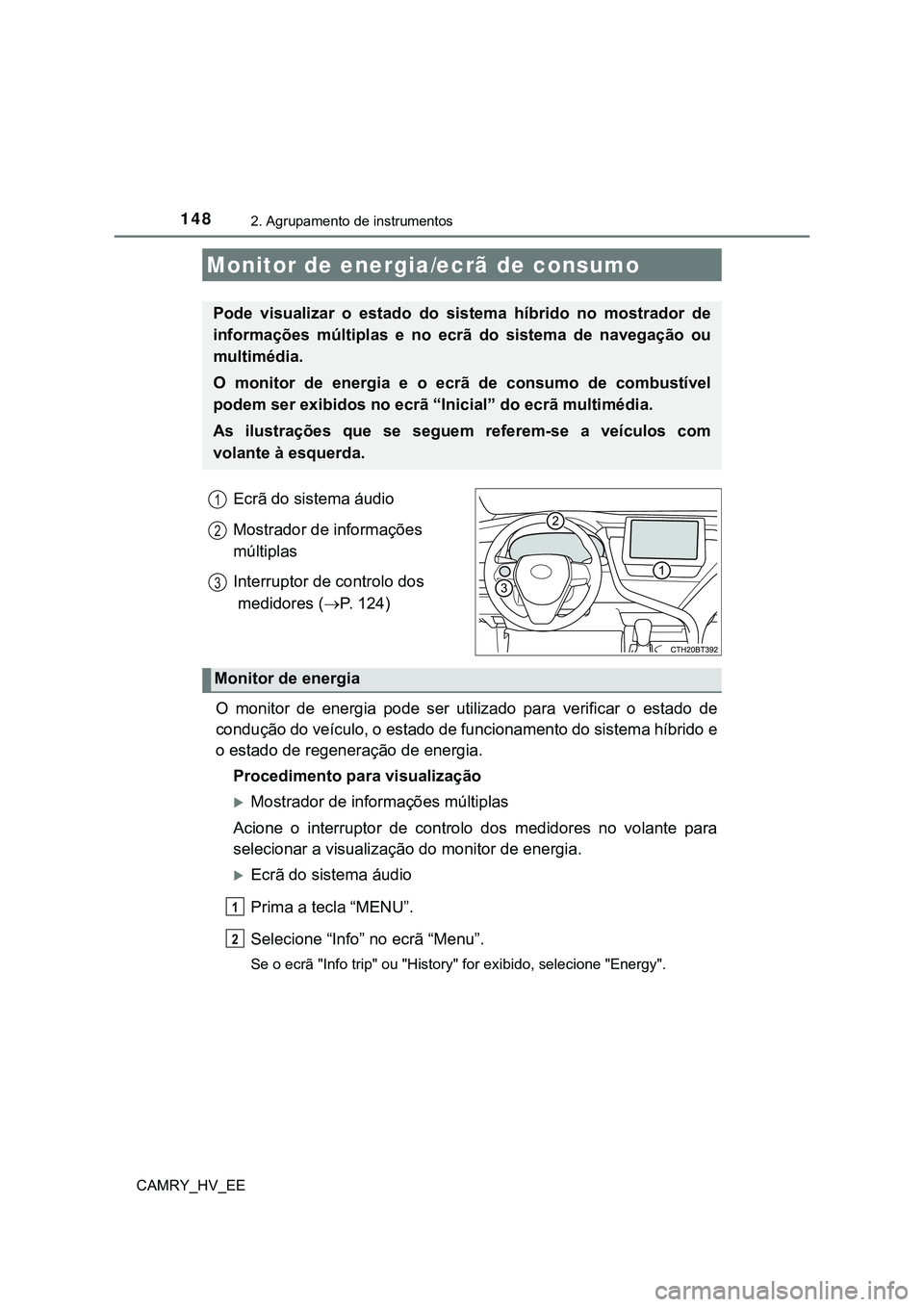

Monitor de energia/ecrã de consumo
Pode visualizar o estado do sistema híbrido no mostrador de
informações múltiplas e no ecrã do sistema de navegação ou
multimédia.
O monitor de energia e o ecrã de consumo de combustível
podem ser exibidos no ecrã “Inicial” do ecrã multimédia.
As ilustrações que se seguem referem-se a veículos com
volante à esquerda.
1
2
3
Monitor de energia
1
2

1492. Agrupamento de instrumentos
CAMRY_HV_EE
2
Agrupamento de instrumentos

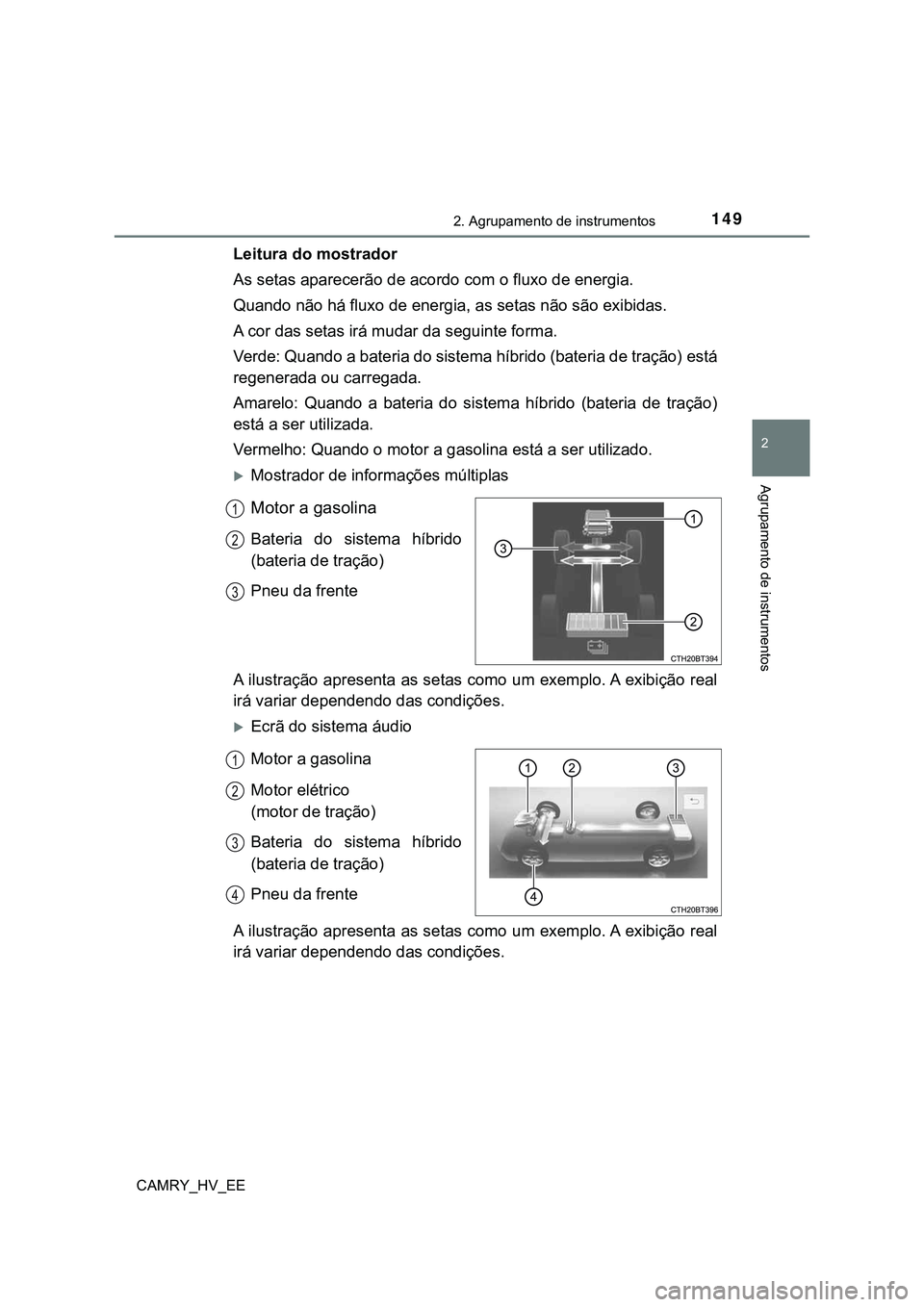

Leitura do mostrador
As setas aparecerão de acordo com o fluxo de energia.
Quando não há fluxo de energia, as setas não são exibidas.
A cor das setas irá mudar da seguinte forma.
Verde: Quando a bateria do sistema híbrido (bateria de tração) está
regenerada ou carregada.
Amarelo: Quando a bateria do sistema híbrido (bateria de tração)
está a ser utilizada.
Vermelho: Quando o motor a gasolina está a ser utilizado.
Mostrador de informações múltiplas
Motor a gasolina
Bateria do sistema híbrido
(bateria de tração)
Pneu da frente
A ilustração apresenta as setas como um exemplo. A exibição real
irá variar dependendo das condições.
Ecrã do sistema áudio
Motor a gasolina
Motor elétrico
(motor de tração)
Bateria do sistema híbrido
(bateria de tração)
Pneu da frente
A ilustração apresenta as setas como um exemplo. A exibição real
irá variar dependendo das condições.
1
2
3
1
2
3
4

1502. Agrupamento de instrumentos
CAMRY_HV_EE

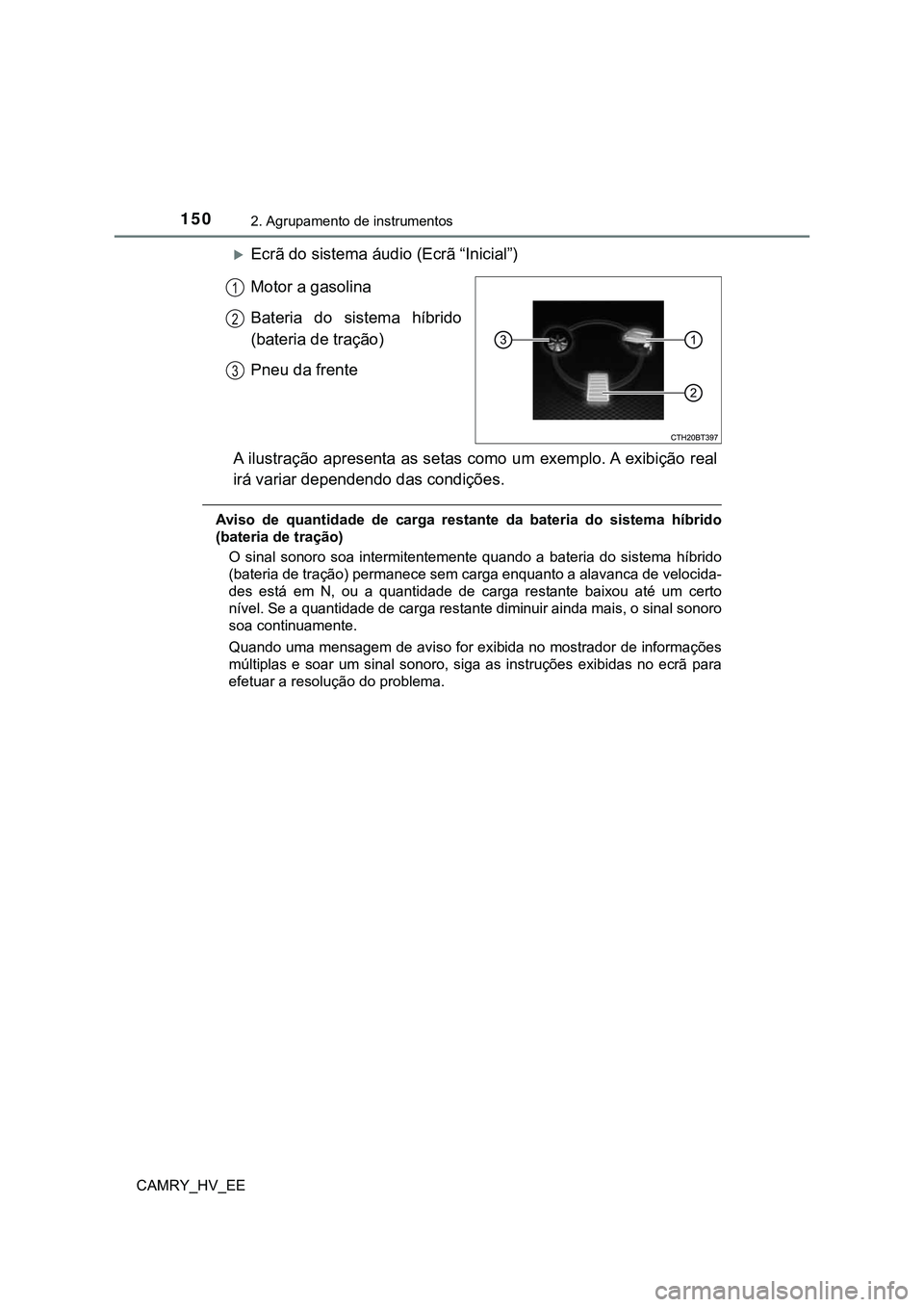

Ecrã do sistema áudio (Ecrã “Inicial”)
Motor a gasolina
Bateria do sistema híbrido
(bateria de tração)
Pneu da frente
A ilustração apresenta as setas como um exemplo. A exibição real
irá variar dependendo das condições.
Aviso de quantidade de carga restante da bateria do sistema híbrido
(bateria de tração)
O sinal sonoro soa intermitentemente quando a bateria do sistema híbrido
(bateria de tração) permanece sem carga enquanto a alavanca de velocida-
des está em N, ou a quantidade de carga restante baixou até um certo
nível. Se a quantidade de carga restante diminuir ainda mais, o sinal sonoro
soa continuamente.
Quando uma mensagem de aviso for exibida no mostrador de informações
múltiplas e soar um sinal sonoro, siga as instruções exibidas no ecrã para
efetuar a resolução do problema.
1
2
3
