Page 465 of 708

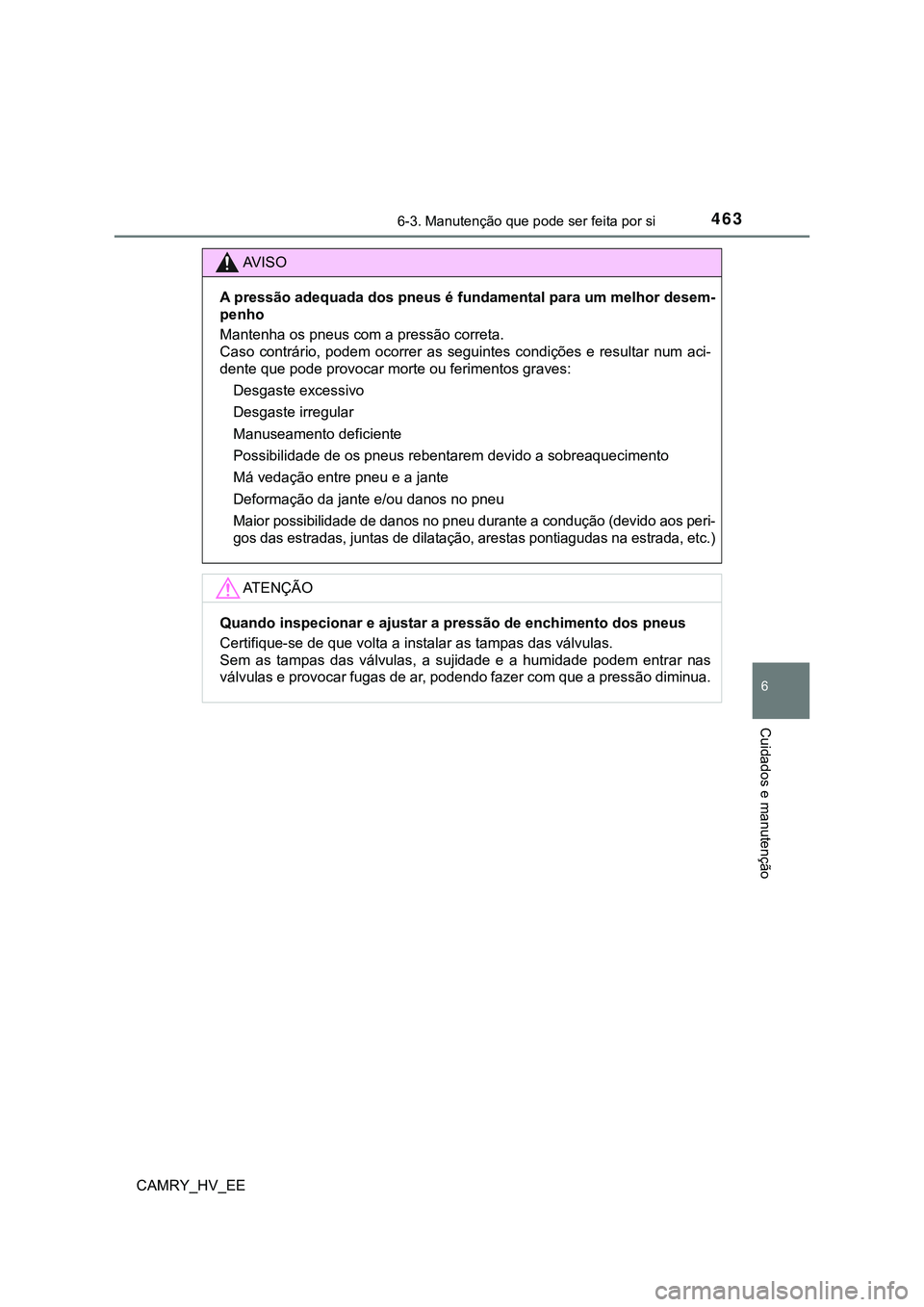

4636-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
AV I S O
A pressão adequada dos pneus é fundamental para um melhor desem-
penho
Mantenha os pneus com a pressão correta.
Caso contrário, podem ocorrer as seguintes condições e resultar num aci-
dente que pode provocar morte ou ferimentos graves:
Desgaste excessivo
Desgaste irregular
Manuseamento deficiente
Possibilidade de os pneus rebentarem devido a sobreaquecimento
Má vedação entre pneu e a jante
Deformação da jante e/ou danos no pneu
Maior possibilidade de danos no pneu durante a condução (devido aos peri-
gos das estradas, juntas de dilatação, arestas pontiagudas na estrada, etc.)
AT E N Ç Ã O
Quando inspecionar e ajustar a pressão de enchimento dos pneus
<0026004800550057004c0049004c0054005800480010005600480003004700480003005400580048000300590052004f00570044000300440003004c0051005600570044004f00440055000300440056000300570044005000530044005600030047004400
56000300590069004f00590058004f004400560011[
Sem as tampas das válvulas, a sujidade e a humidade podem entrar nas
válvulas e provocar fugas de ar, podendo fazer com que a pressão diminua.
Page 466 of 708

4646-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Quando substituir as jantes, deve ter o cuidado de garantir que estas
são equivalentes às que retirou no que respeita à capacidade de
carga, diâmetro, largura da tala e desvio lateral
*.
Jantes para substituição estão disponíveis num concessionário
Toyota autorizado, reparador Toyota autorizado ou qualquer repara-
dor da sua confiança.
*: Convencionalmente referenciado como “offset”.
A Toyota não recomenda a utilização do seguinte:
Jantes de diferentes medidas e tipos
Jantes usadas
Jantes empenadas que tenham sido endireitadas
Utilize apenas porcas das rodas e chaves de porcas Toyota conce-
bidas para serem utilizadas nas suas jantes de alumínio.
Quando cruzar, reparar ou substituir os pneus, verifique se as por-
cas das rodas continuam apertadas depois de conduzir 1600 km.
Tenha cuidado para não danificar as jantes de alumínio quando uti-
lizar correntes nos pneus.
Utilize apenas pesos genuínos Toyota ou equivalentes e um mar-
telo de plástico ou borracha, quando equilibrar as suas jantes.
Quando substituir as jantes
As jantes do seu veículo estão equipadas com válvulas de aviso da pressão
dos pneus e transmissores que permitem que o sistema de aviso da pressão
dos pneus forneça um aviso antecipado em caso de uma perda de pressão
de enchimento dos pneus. Sempre que as jantes são substituídas, as válvu-
las de aviso da pressão dos pneus e os transmissores têm de ser instalados.
(P. 452)
Jantes
Se uma jante estiver empenada, rachada ou com uma corrosão
profunda, deve substituí-la. De outro modo, o pneu pode sepa-
rar-se da jante ou provocar a perda de controlo do veículo.
Escolha das jantes
Precauções com as jantes de alumínio
Page 467 of 708

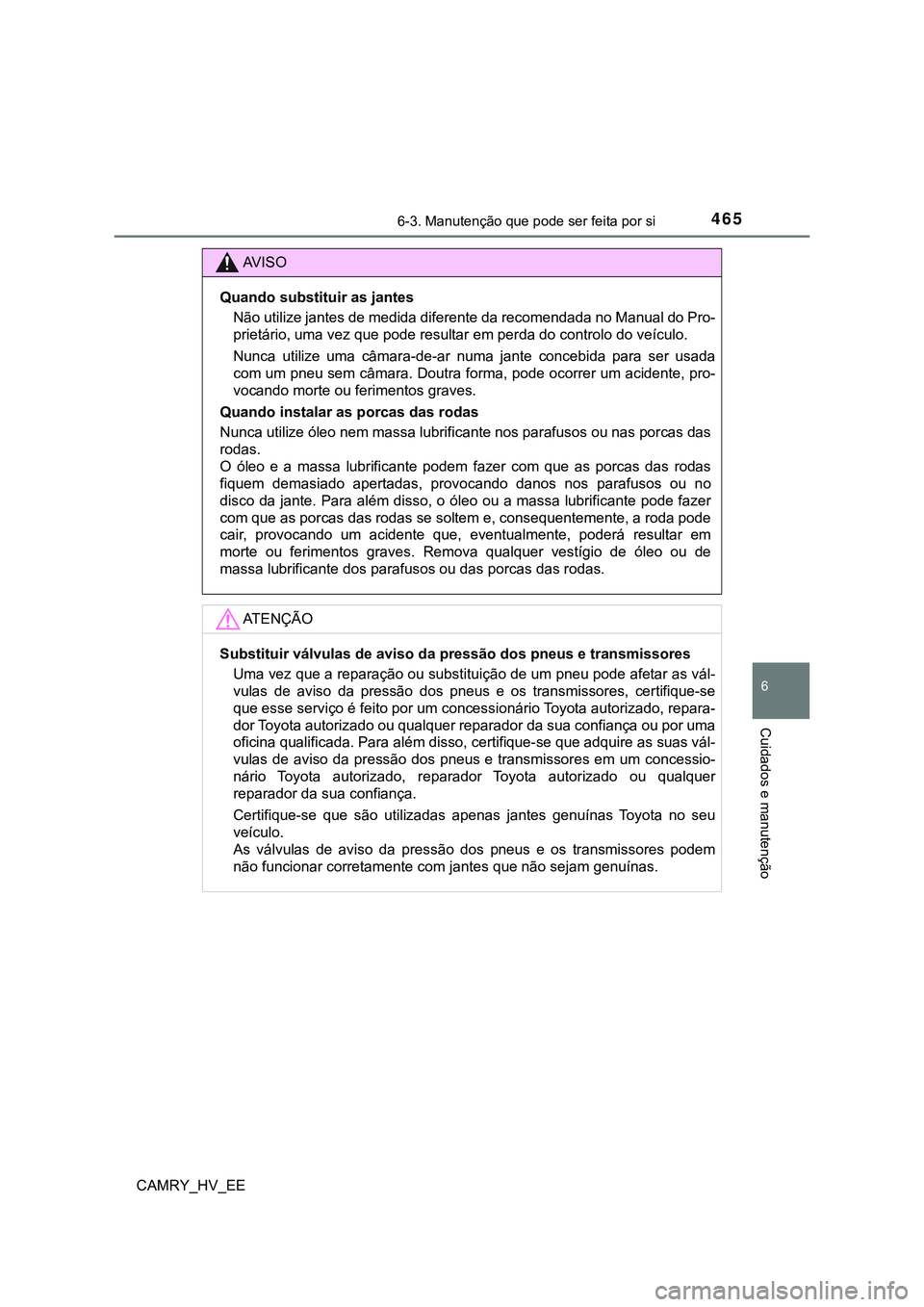

4656-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
AV I S O
Quando substituir as jantes
Não utilize jantes de medida diferente da recomendada no Manual do Pro-
prietário, uma vez que pode resultar em perda do controlo do veículo.
Nunca utilize uma câmara-de-ar numa jante concebida para ser usada
com um pneu sem câmara. Doutra forma, pode ocorrer um acidente, pro-
vocando morte ou ferimentos graves.
Quando instalar as porcas das rodas
Nunca utilize óleo nem massa lubrificante nos parafusos ou nas porcas das
rodas.
O óleo e a massa lubrificante podem fazer com que as porcas das rodas
fiquem demasiado apertadas, provocando danos nos parafusos ou no
disco da jante. Para além disso, o óleo ou a massa lubrificante pode fazer
com que as porcas das rodas se soltem e, consequentemente, a roda pode
cair, provocando um acidente que, eventualmente, poderá resultar em
morte ou ferimentos graves. Remova qualquer vestígio de óleo ou de
massa lubrificante dos parafusos ou das porcas das rodas.
AT E N Ç Ã O
Substituir válvulas de aviso da pressão dos pneus e transmissores
Uma vez que a reparação ou substituição de um pneu pode afetar as vál-
vulas de aviso da pressão dos pneus e os transmissores, certifique-se
que esse serviço é feito por um concessionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer reparador da sua confiança ou por uma
oficina qualificada. Para além disso, certifique-se que adquire as suas vál-
vulas de aviso da pressão dos pneus e transmissores em um concessio-
nário Toyota autorizado, reparador Toyota autorizado ou qualquer
reparador da sua confiança.
Certifique-se que são utilizadas apenas jantes genuínas Toyota no seu
veículo.
As válvulas de aviso da pressão dos pneus e os transmissores podem
não funcionar corretamente com jantes que não sejam genuínas.
Page 468 of 708

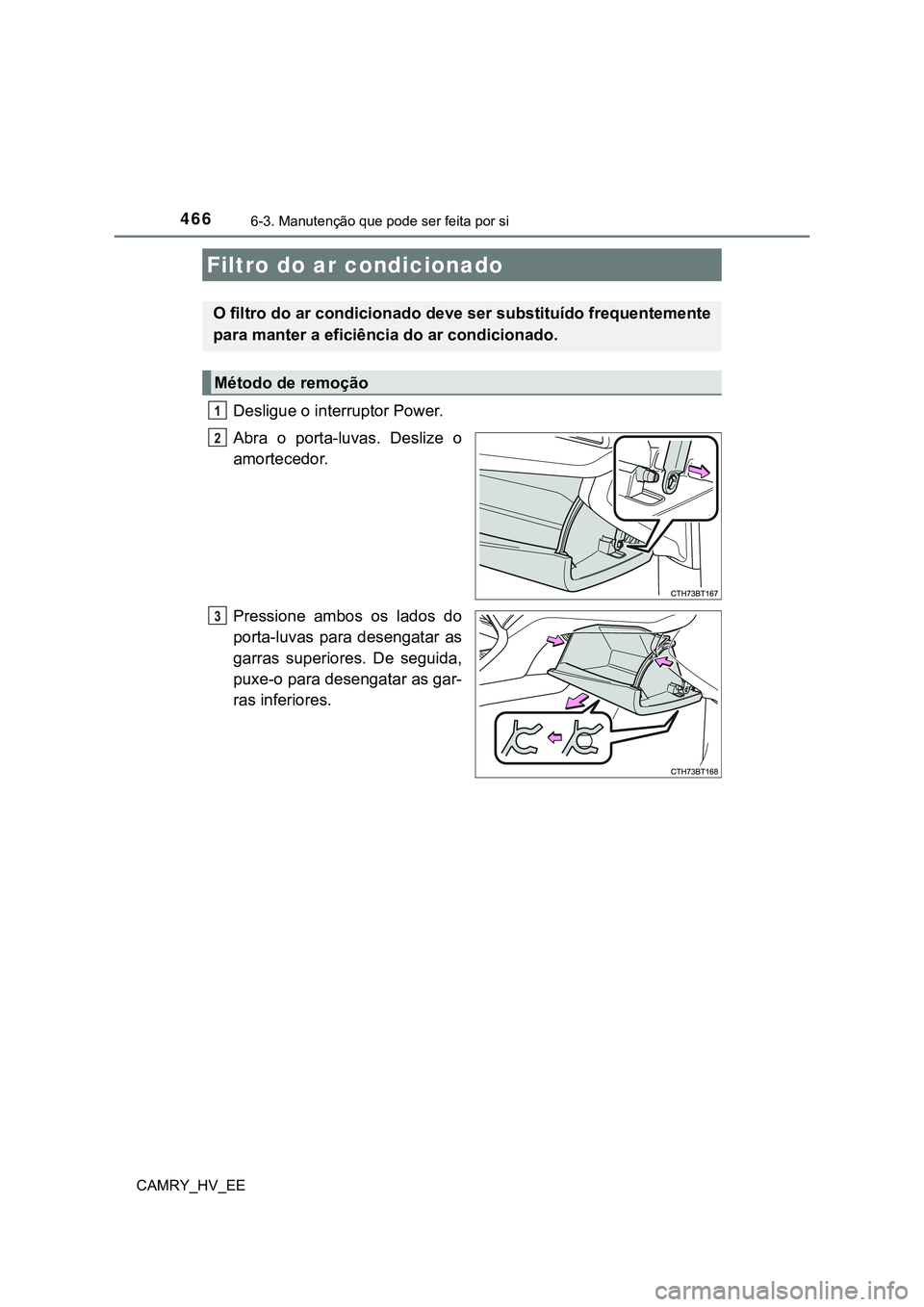

4666-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Desligue o interruptor Power.
Abra o porta-luvas. Deslize o
amortecedor.
Pressione ambos os lados do
porta-luvas para desengatar as
garras superiores. De seguida,
puxe-o para desengatar as gar-
ras inferiores.
Filtro do ar condicionado
O filtro do ar condicionado deve ser substituído frequentemente
para manter a eficiência do ar condicionado.
Método de remoção
1
2
3
Page 469 of 708

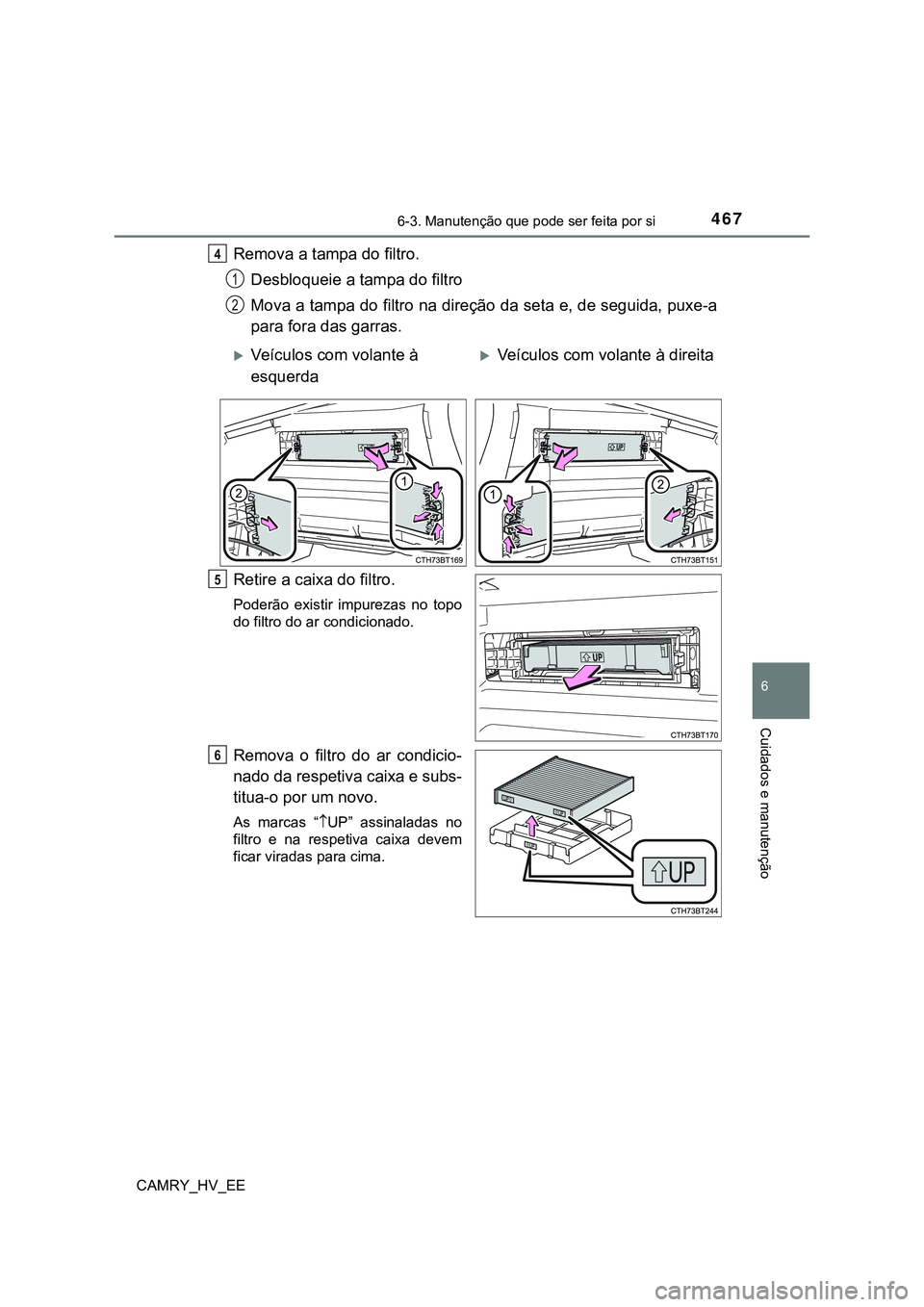

4676-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
Remova a tampa do filtro.
Desbloqueie a tampa do filtro
Mova a tampa do filtro na direção da seta e, de seguida, puxe-a
para fora das garras.
Retire a caixa do filtro.
Poderão existir impurezas no topo
do filtro do ar condicionado.
Remova o filtro do ar condicio-
nado da respetiva caixa e subs-
titua-o por um novo.
As marcas “UP” assinaladas no
filtro e na respetiva caixa devem
ficar viradas para cima.
4
1
2
Veículos com volante à
esquerdaVeículos com volante à direita
5
6
Page 470 of 708

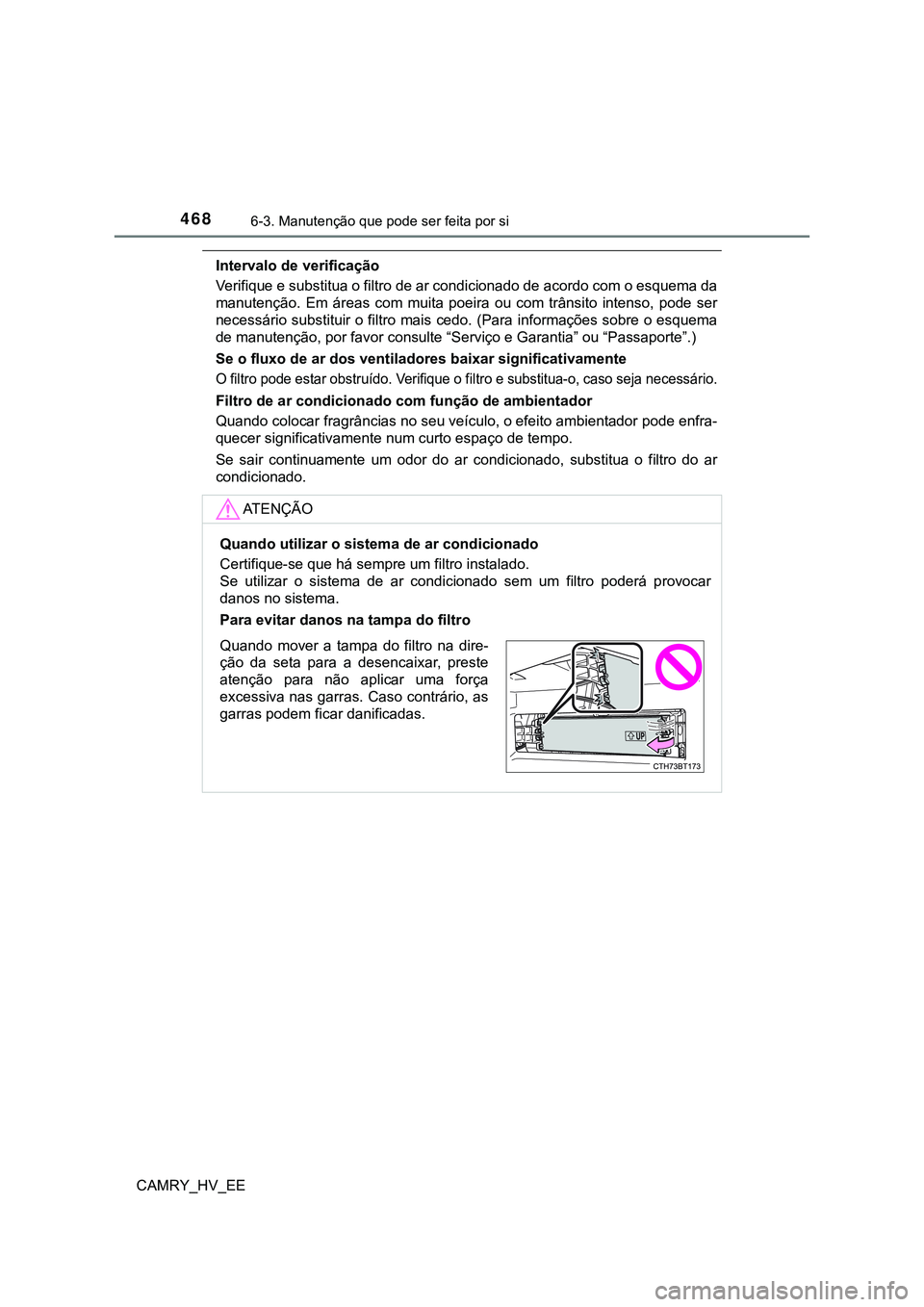

4686-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Intervalo de verificação
Verifique e substitua o filtro de ar condicionado de acordo com o esquema da
manutenção. Em áreas com muita poeira ou com trânsito intenso, pode ser
necessário substituir o filtro mais cedo. (Para informações sobre o esquema
de manutenção, por favor consulte “Serviço e Garantia” ou “Passaporte”.)
Se o fluxo de ar dos ventiladores baixar significativamente
O filtro pode estar obstruído. Verifique o filtro e substitua-o, caso seja necessário.
Filtro de ar condicionado com função de ambientador
Quando colocar fragrâncias no seu veículo, o efeito ambientador pode enfra-
quecer significativamente num curto espaço de tempo.
Se sair continuamente um odor do ar condicionado, substitua o filtro do ar
condicionado.
AT E N Ç Ã O
Quando utilizar o sistema de ar condicionado
Certifique-se que há sempre um filtro instalado.
Se utilizar o sistema de ar condicionado sem um filtro poderá provocar
danos no sistema.
Para evitar danos na tampa do filtro
Quando mover a tampa do filtro na dire-
ção da seta para a desencaixar, preste
atenção para não aplicar uma força
excessiva nas garras. Caso contrário, as
garras podem ficar danificadas.
Page 471 of 708

4696-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
Remova qualquer poeira do venti-
lador de entrada de ar com um
aspirador, etc.
Utilize o aspirador apenas para
remover as poeiras e obstruções.
Se utilizar uma pistola de ar com-
primido, etc., para remover as
poeiras e obstruções, pode fazer
com que estas entrem para o ven-
tilador de entrada de ar. (P. 473)
Se não for possível remover completamente as poeiras e obstruções
com a grelha do ventilador de ar instalada, remova-a e limpe o filtro.
Desligue o interruptor Power.
Utilize uma chave Phillips para
remover a mola.
Limpar o ventilador de entrada de ar e filtro da
bateria do sistema híbrido (bateria de tração)
Para não afetar a economia de combustível, inspecione regularmente
o ventilador de entrada de ar da bateria do sistema híbrido (bateria de
tração) para que este não acumule poeiras nem fique obstruído. Se o
ventilador de entrada de ar estiver com poeiras ou obstruído, ou se a
mensagem “Maintenance Required for Traction Battery Cooling Parts
See Owner’s Manual” (“Necessário fazer a manutenção do arrefeci-
mento da bateria de tração Consulte o Manual do Proprietário”) for
exibida no mostrador de informações múltiplas, limpe o ventilador de
entrada de ar de acordo com o seguinte:
Limpar o ventilador de entrada de ar
Se não for possível remover completamente as poeiras e obstruções
1
2
Page 472 of 708

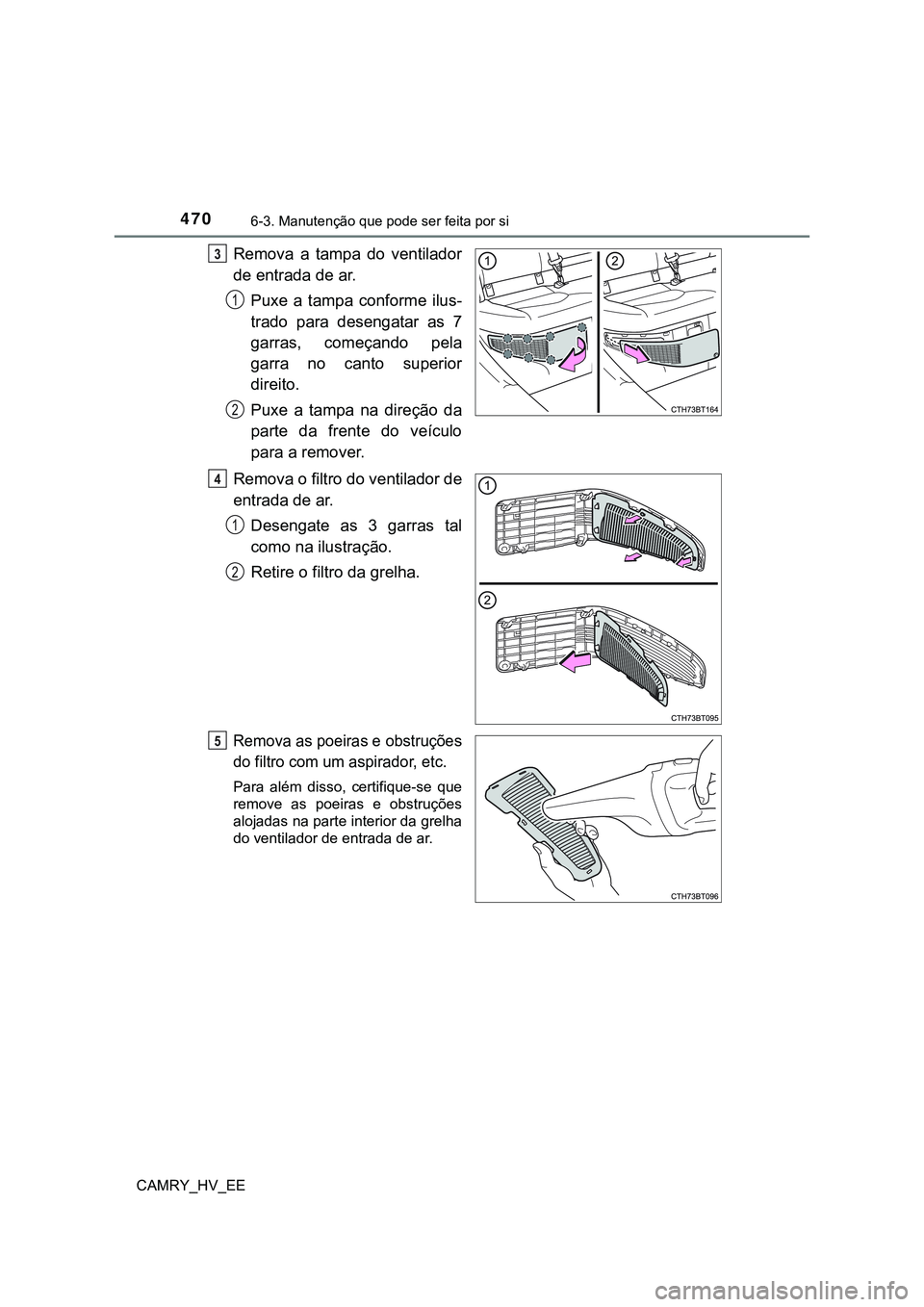

4706-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Remova a tampa do ventilador
de entrada de ar.
Puxe a tampa conforme ilus-
trado para desengatar as 7
garras, começando pela
garra no canto superior
direito.
Puxe a tampa na direção da
parte da frente do veículo
para a remover.
Remova o filtro do ventilador de
entrada de ar.
Desengate as 3 garras tal
como na ilustração.
Retire o filtro da grelha.
Remova as poeiras e obstruções
do filtro com um aspirador, etc.
Para além disso, certifique-se que
remove as poeiras e obstruções
alojadas na parte interior da grelha
do ventilador de entrada de ar.
3
1
2
4
1
2
5
