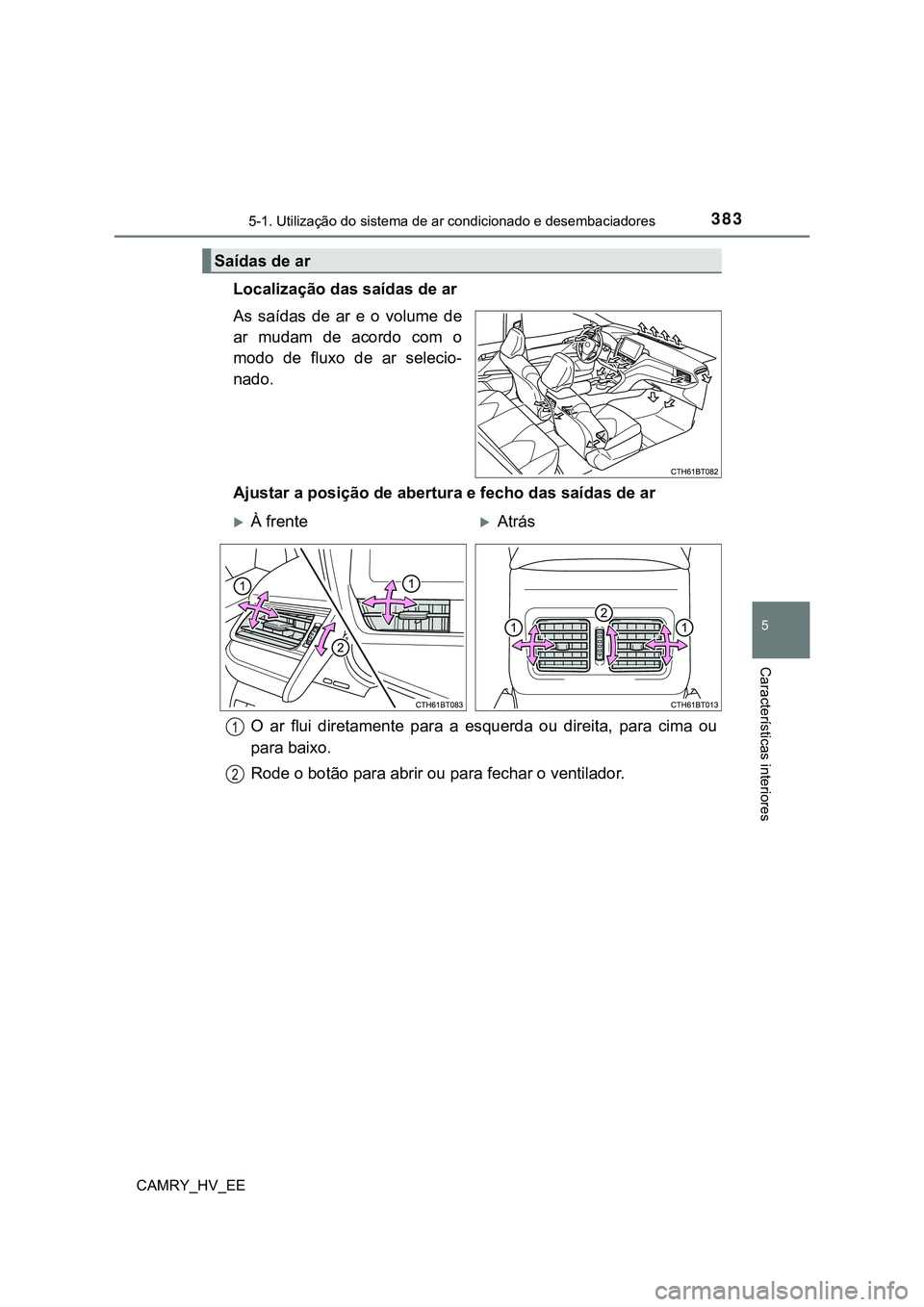

Page 385 of 708
3835-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
5
Características interiores
Localização das saídas de ar
As saídas de ar e o volume de
ar mudam de acordo com o
modo de fluxo de ar selecio-
nado.
Ajustar a posição de abertura e fecho das saídas de ar
O ar flui diretamente para a esquerda ou direita, para cima ou
para baixo.
Rode o botão para abrir ou para fechar o ventilador.
Saídas de ar
À frenteAtrás
1
2

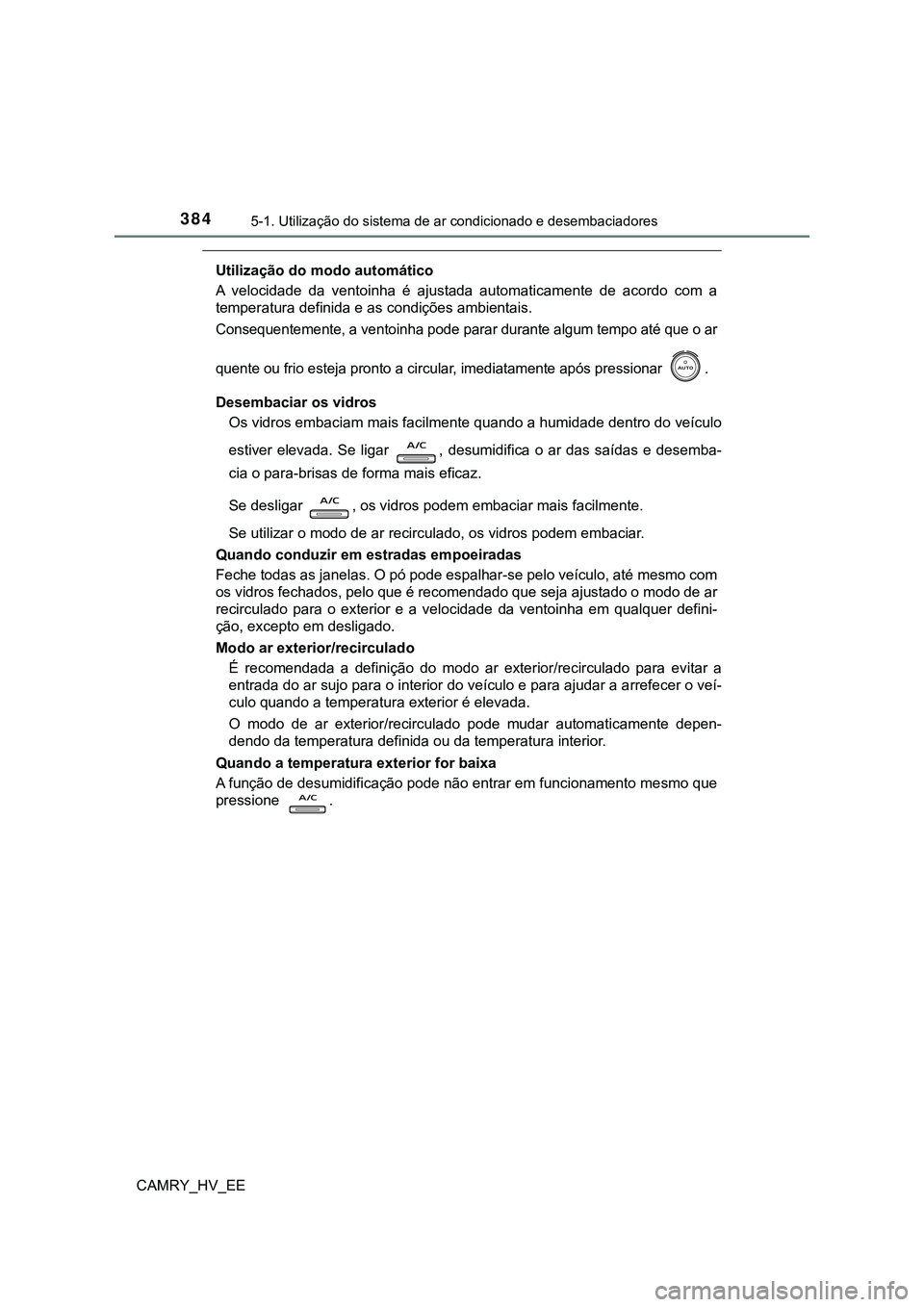

Page 386 of 708

3845-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
Utilização do modo automático
A velocidade da ventoinha é ajustada automaticamente de acordo com a
temperatura definida e as condições ambientais.
Consequentemente, a ventoinha pode parar durante algum tempo até que o ar
quente ou frio esteja pronto a circular, imediatamente após pressionar .
Desembaciar os vidros
Os vidros embaciam mais facilmente quando a humidade dentro do veículo
estiver elevada. Se ligar , desumidifica o ar das saídas e desemba-
cia o para-brisas de forma mais eficaz.
Se desligar , os vidros podem embaciar mais facilmente.
Se utilizar o modo de ar recirculado, os vidros podem embaciar.
Quando conduzir em estradas empoeiradas
Feche todas as janelas. O pó pode espalhar-se pelo veículo, até mesmo com
os vidros fechados, pelo que é recomendado que seja ajustado o modo de ar
recirculado para o exterior e a velocidade da ventoinha em qualquer defini-
ção, excepto em desligado.
Modo ar exterior/recirculado
É recomendada a definição do modo ar exterior/recirculado para evitar a
entrada do ar sujo para o interior do veículo e para ajudar a arrefecer o veí-
culo quando a temperatura exterior é elevada.
O modo de ar exterior/recirculado pode mudar automaticamente depen-
dendo da temperatura definida ou da temperatura interior.
Quando a temperatura exterior for baixa
A função de desumidificação pode não entrar em funcionamento mesmo que
pressione .

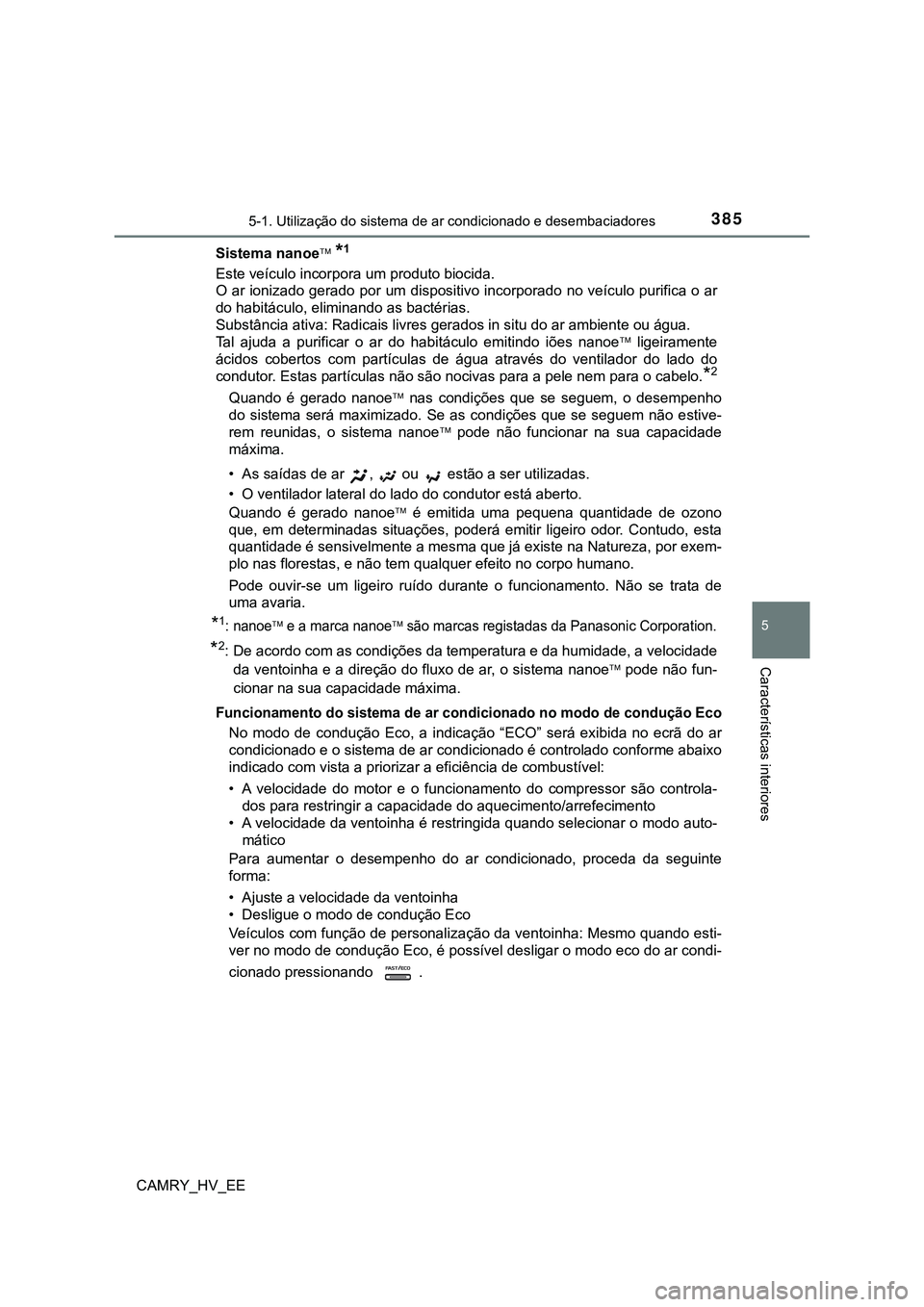

Page 387 of 708

3855-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
5
Características interiores
Sistema nanoe *1
Este veículo incorpora um produto biocida.
O ar ionizado gerado por um dispositivo incorporado no veículo purifica o ar
do habitáculo, eliminando as bactérias.
Substância ativa: Radicais livres gerados in situ do ar ambiente ou água.
Tal ajuda a purificar o ar do habitáculo emitindo iões nanoe ligeiramente
ácidos cobertos com partículas de água através do ventilador do lado do
condutor. Estas partículas não são nocivas para a pele nem para o cabelo.
*2
Quando é gerado nanoe nas condições que se seguem, o desempenho
do sistema será maximizado. Se as condições que se seguem não estive-
rem reunidas, o sistema nanoe pode não funcionar na sua capacidade
máxima.
• As saídas de ar , ou estão a ser utilizadas.
• O ventilador lateral do lado do condutor está aberto.
Quando é gerado nanoe é emitida uma pequena quantidade de ozono
que, em determinadas situações, poderá emitir ligeiro odor. Contudo, esta
quantidade é sensivelmente a mesma que já existe na Natureza, por exem-
plo nas florestas, e não tem qualquer efeito no corpo humano.
Pode ouvir-se um ligeiro ruído durante o funcionamento. Não se trata de
uma avaria.
*1: nanoe e a marca nanoe são marcas registadas da Panasonic Corporation.
*2: De acordo com as condições da temperatura e da humidade, a velocidade
da ventoinha e a direção do fluxo de ar, o sistema nanoe pode não fun-
cionar na sua capacidade máxima.
Funcionamento do sistema de ar condicionado no modo de condução Eco
No modo de condução Eco, a indicação “ECO” será exibida no ecrã do ar
condicionado e o sistema de ar condicionado é controlado conforme abaixo
indicado com vista a priorizar a eficiência de combustível:
• A velocidade do motor e o funcionamento do compressor são controla-
<00470052005600030053004400550044000300550048005600570055004c0051004a004c005500030044000300460044005300440046004c0047004400470048000300470052000300440054005800480046004c0050004800510057005200120044005500
550048004900480046004c00500048005100570052[
• A velocidade da ventoinha é restringida quando selecionar o modo auto-
mático
Para aumentar o desempenho do ar condicionado, proceda da seguinte
forma:
• Ajuste a velocidade da ventoinha
• Desligue o modo de condução Eco
Veículos com função de personalização da ventoinha: Mesmo quando esti-
ver no modo de condução Eco, é possível desligar o modo eco do ar condi-
cionado pressionando .

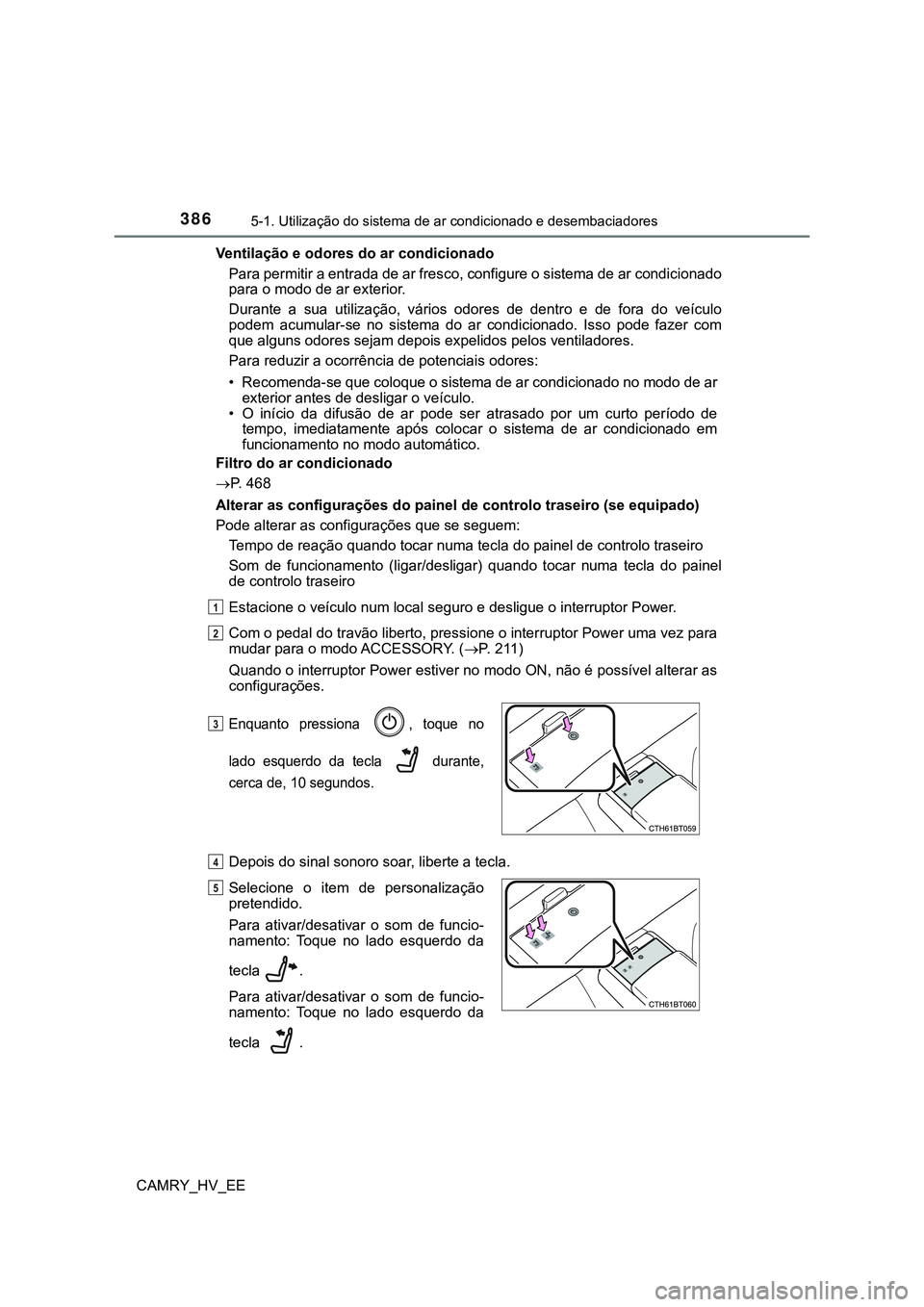

Page 388 of 708

3865-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EEVentilação e odores do ar condicionado
Para permitir a entrada de ar fresco, configure o sistema de ar condicionado
para o modo de ar exterior.
Durante a sua utilização, vários odores de dentro e de fora do veículo
podem acumular-se no sistema do ar condicionado. Isso pode fazer com
que alguns odores sejam depois expelidos pelos ventiladores.
Para reduzir a ocorrência de potenciais odores:
• Recomenda-se que coloque o sistema de ar condicionado no modo de ar
exterior antes de desligar o veículo.
• O início da difusão de ar pode ser atrasado por um curto período de
tempo, imediatamente após colocar o sistema de ar condicionado em
funcionamento no modo automático.
Filtro do ar condicionado
P. 468
Alterar as configurações do painel de controlo traseiro (se equipado)
Pode alterar as configurações que se seguem:
Tempo de reação quando tocar numa tecla do painel de controlo traseiro
Som de funcionamento (ligar/desligar) quando tocar numa tecla do painel
de controlo traseiro
Estacione o veículo num local seguro e desligue o interruptor Power.
Com o pedal do travão liberto, pressione o interruptor Power uma vez para
mudar para o modo ACCESSORY. (P. 2 1 1 )
Quando o interruptor Power estiver no modo ON, não é possível alterar as
configurações.
Depois do sinal sonoro soar, liberte a tecla.
1
2
Enquanto pressiona , toque no
lado esquerdo da tecla durante,
cerca de, 10 segundos.3
4
Selecione o item de personalização
pretendido.
Para ativar/desativar o som de funcio-
namento: Toque no lado esquerdo da
tecla .
Para ativar/desativar o som de funcio-
namento: Toque no lado esquerdo da
tecla .5

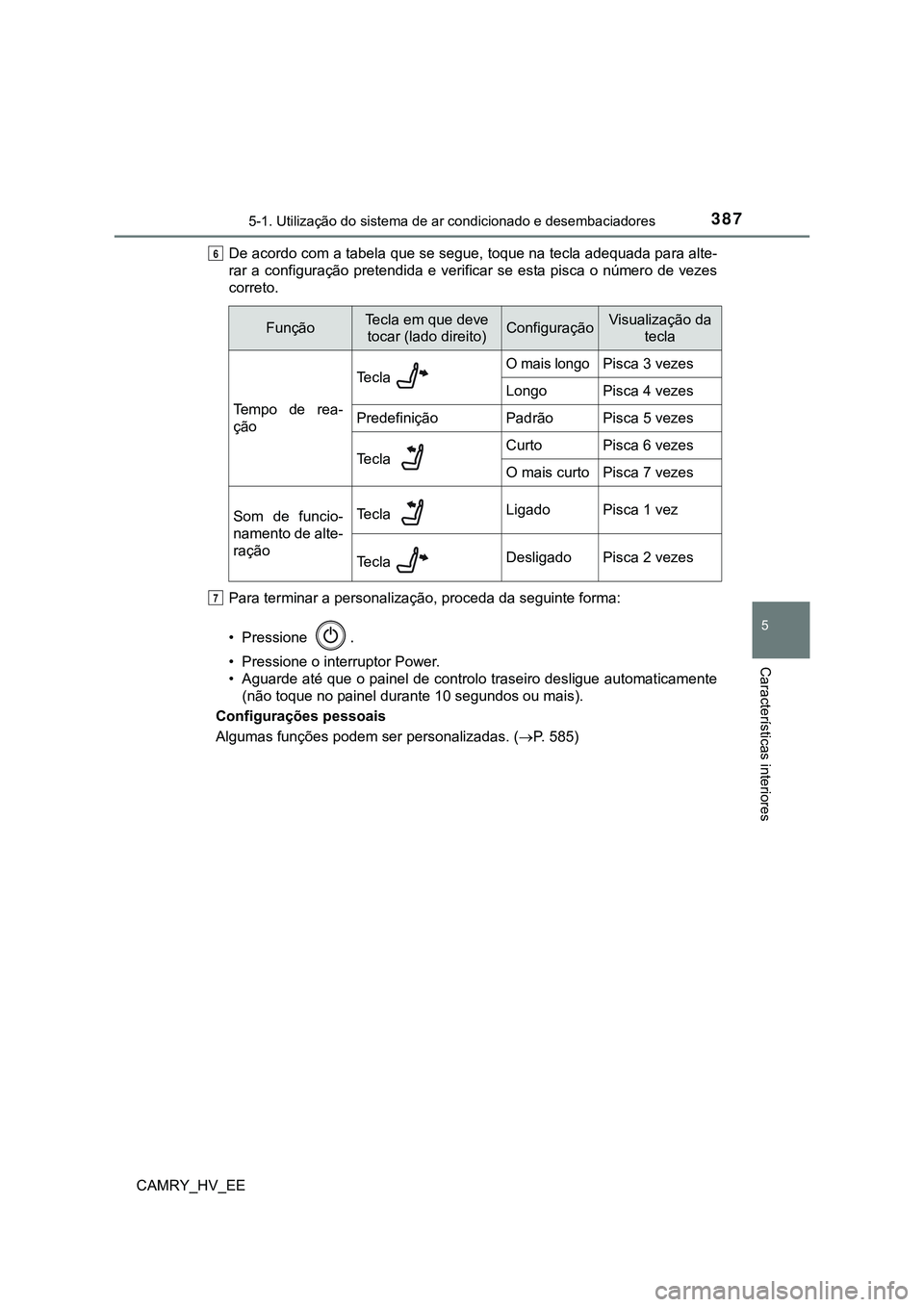

Page 389 of 708

3875-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
5
Características interiores
De acordo com a tabela que se segue, toque na tecla adequada para alte-
rar a configuração pretendida e verificar se esta pisca o número de vezes
correto.
<003300440055004400030057004800550050004c0051004400550003004400030053004800550056005200510044004f004c005d0044006f006d0052000f00030053005500520046004800470044000300470044000300560048004a0058004c0051005700
48000300490052005500500044001d[
• Pressione
.
• Pressione o interruptor Power.
• Aguarde até que o painel de controlo traseiro desligue automaticamente
(não toque no painel durante 10 segundos ou mais).
Configurações pessoais
Algumas funções podem ser personalizadas. (P. 585)
6
FunçãoTecla em que deve
tocar (lado direito)ConfiguraçãoVisualização da
tecla
Tempo de rea-
ção
Tecla O mais longoPisca 3 vezes
LongoPisca 4 vezes
PredefiniçãoPadrãoPisca 5 vezes
Tecla CurtoPisca 6 vezes
O mais curtoPisca 7 vezes
Som de funcio-
namento de alte-
raçãoTe c l a LigadoPisca 1 vez
Te c l a DesligadoPisca 2 vezes
7

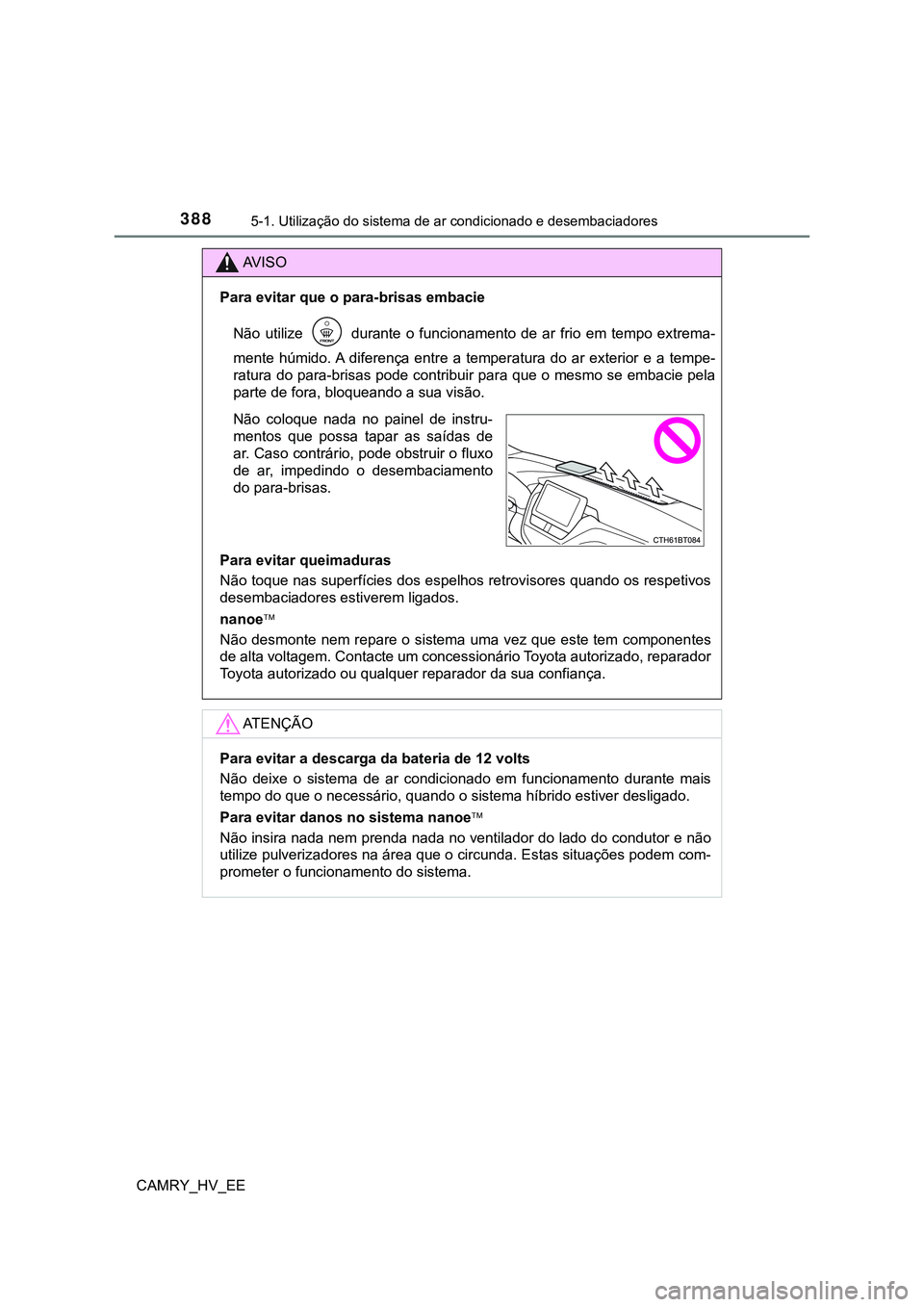

Page 390 of 708

3885-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
AV I S O
Para evitar que o para-brisas embacie
Não utilize durante o funcionamento de ar frio em tempo extrema-
mente húmido. A diferença entre a temperatura do ar exterior e a tempe-
ratura do para-brisas pode contribuir para que o mesmo se embacie pela
parte de fora, bloqueando a sua visão.
Para evitar queimaduras
Não toque nas superfícies dos espelhos retrovisores quando os respetivos
desembaciadores estiverem ligados.
nanoe
Não desmonte nem repare o sistema uma vez que este tem componentes
de alta voltagem. Contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
AT E N Ç Ã O
Para evitar a descarga da bateria de 12 volts
Não deixe o sistema de ar condicionado em funcionamento durante mais
tempo do que o necessário, quando o sistema híbrido estiver desligado.
Para evitar danos no sistema nanoe
Não insira nada nem prenda nada no ventilador do lado do condutor e não
utilize pulverizadores na área que o circunda. Estas situações podem com-
prometer o funcionamento do sistema.
Não coloque nada no painel de instru-
mentos que possa tapar as saídas de
ar. Caso contrário, pode obstruir o fluxo
de ar, impedindo o desembaciamento
do para-brisas.

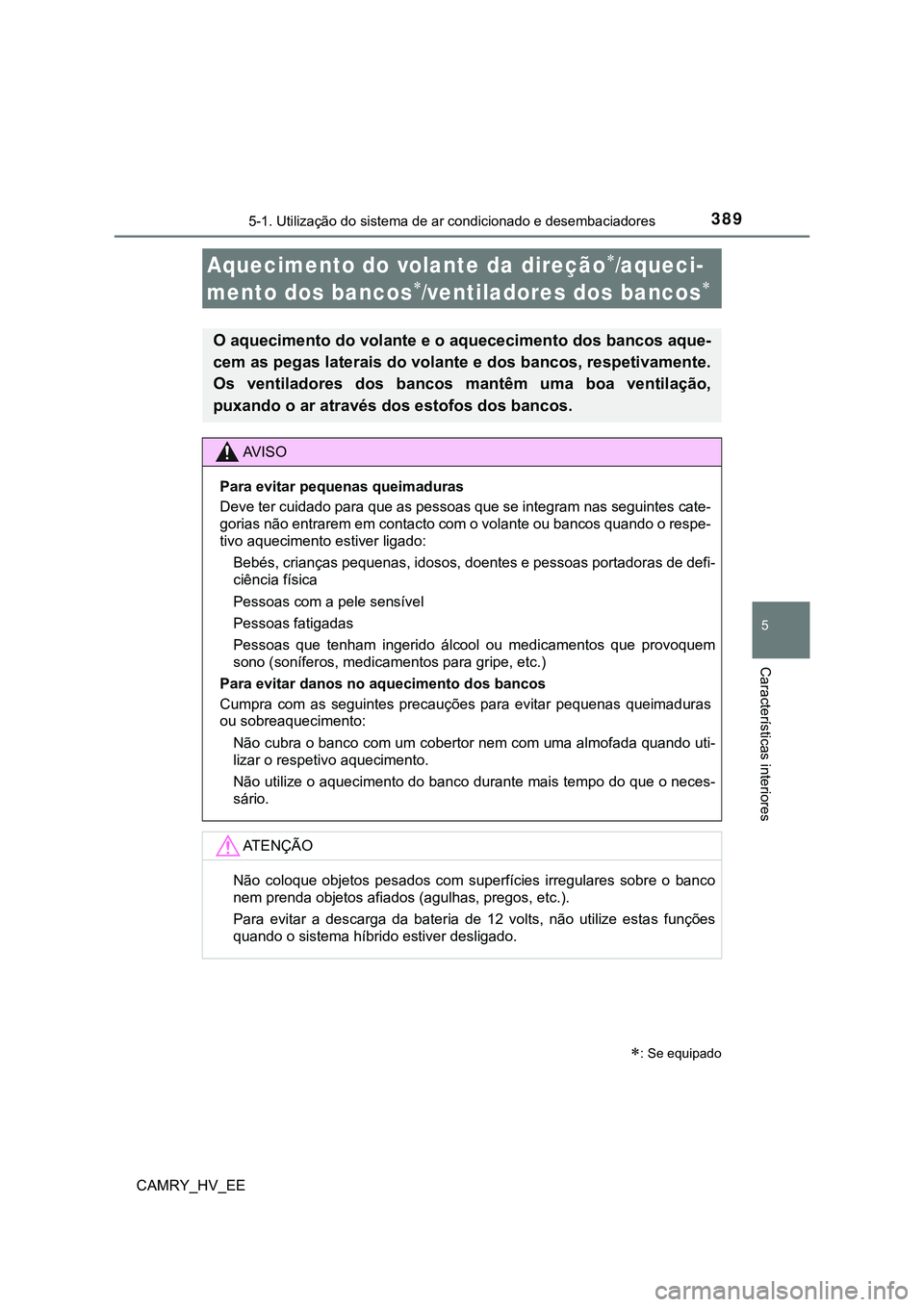

Page 391 of 708

3895-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
5
Características interiores
: Se equipado
Aquecimento do volante da direção/aqueci-
mento dos bancos
/ventiladores dos bancos
O aquecimento do volante e o aquececimento dos bancos aque-
cem as pegas laterais do volante e dos bancos, respetivamente.
Os ventiladores dos bancos mantêm uma boa ventilação,
puxando o ar através dos estofos dos bancos.
AV I S O
Para evitar pequenas queimaduras
Deve ter cuidado para que as pessoas que se integram nas seguintes cate-
gorias não entrarem em contacto com o volante ou bancos quando o respe-
tivo aquecimento estiver ligado:
Bebés, crianças pequenas, idosos, doentes e pessoas portadoras de defi-
ciência física
Pessoas com a pele sensível
Pessoas fatigadas
Pessoas que tenham ingerido álcool ou medicamentos que provoquem
sono (soníferos, medicamentos para gripe, etc.)
Para evitar danos no aquecimento dos bancos
Cumpra com as seguintes precauções para evitar pequenas queimaduras
ou sobreaquecimento:
Não cubra o banco com um cobertor nem com uma almofada quando uti-
lizar o respetivo aquecimento.
Não utilize o aquecimento do banco durante mais tempo do que o neces-
sário.
AT E N Ç Ã O
Não coloque objetos pesados com superfícies irregulares sobre o banco
<0051004800500003005300550048005100470044000300520045004d0048005700520056000300440049004c00440047005200560003000b0044004a0058004f004b00440056000f0003005300550048004a00520056000f00030048005700460011000c00
11[
Para evitar a descarga da bateria de 12 volts, não utilize estas funções
quando o sistema híbrido estiver desligado.

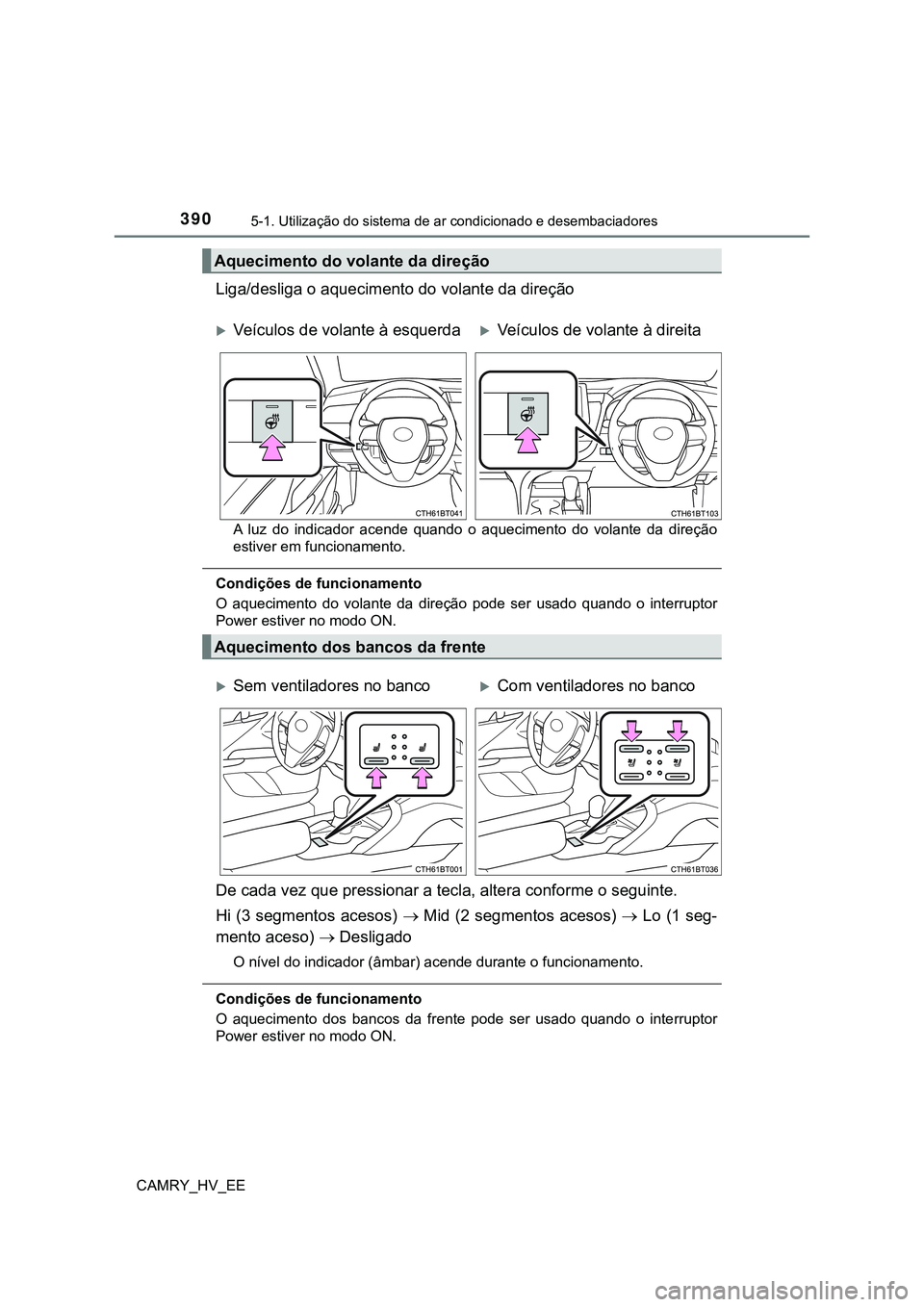

Page 392 of 708
3905-1. Utilização do sistema de ar condicionado e desembaciadores
CAMRY_HV_EE
Liga/desliga o aquecimento do volante da direção
A luz do indicador acende quando o aquecimento do volante da direção
estiver em funcionamento.
Condições de funcionamento
O aquecimento do volante da direção pode ser usado quando o interruptor
Power estiver no modo ON.
De cada vez que pressionar a tecla, altera conforme o seguinte.
Hi (3 segmentos acesos) Mid (2 segmentos acesos) Lo (1 seg-
mento aceso) Desligado
O nível do indicador (âmbar) acende durante o funcionamento.
Condições de funcionamento
O aquecimento dos bancos da frente pode ser usado quando o interruptor
Power estiver no modo ON.
Aquecimento do volante da direção
Veículos de volante à esquerdaVeículos de volante à direita
Aquecimento dos bancos da frente
Sem ventiladores no bancoCom ventiladores no banco
