2021 TOYOTA RAV4 Betriebsanleitungen (in German)

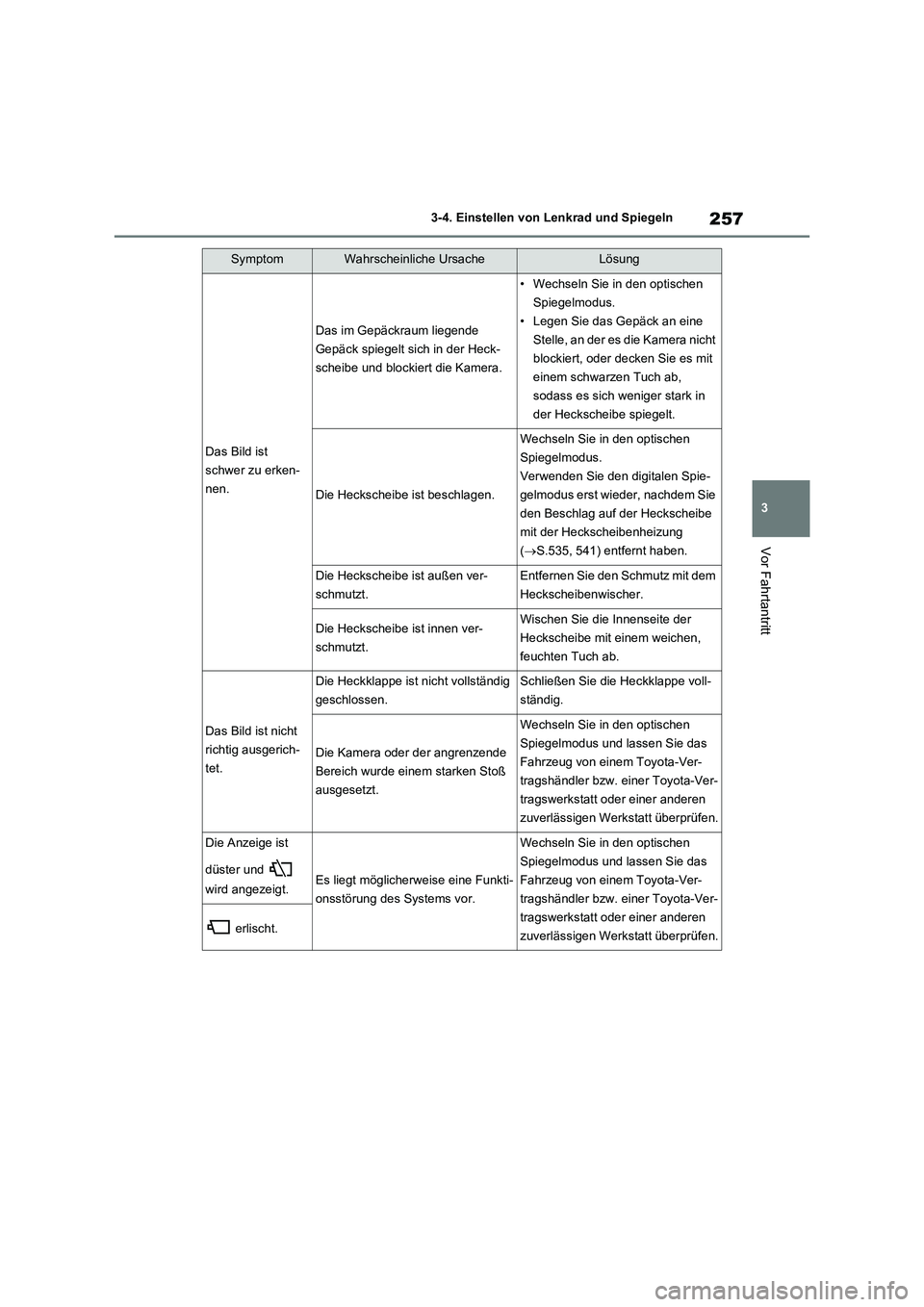

257
3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Das Bild ist
schwer zu erken-
nen.
Das im Gepäckraum liegende
Gepäck spiegelt sich in der Heck-
scheibe und blockiert die Kamera.
• Wechseln Sie in den optischen
Spiegelmodus.
• Legen Sie das Gepäck an eine
Stelle, an der es die Kamera nicht
blockiert, oder decken Sie es mit
einem schwarzen Tuch ab,
sodass es sich weniger stark in
der Heckscheibe spiegelt.
Die Heckscheibe ist beschlagen.
Wechseln Sie in den optischen
Spiegelmodus.
Verwenden Sie den digitalen Spie-
gelmodus erst wieder, nachdem Sie
den Beschlag auf der Heckscheibe
mit der Heckscheibenheizung
(S.535, 541) entfernt haben.
Die Heckscheibe ist außen ver-
schmutzt.Entfernen Sie den Schmutz mit dem
Heckscheibenwischer.
Die Heckscheibe ist innen ver-
schmutzt.Wischen Sie die Innenseite der
Heckscheibe mit einem weichen,
feuchten Tuch ab.
Das Bild ist nicht
richtig ausgerich-
tet.
Die Heckklappe ist nicht vollständig
geschlossen.Schließen Sie die Heckklappe voll-
ständig.
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß
ausgesetzt.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Die Anzeige ist
düster und
wird angezeigt.
Es liegt möglicherweise eine Funkti-
onsstörung des Systems vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

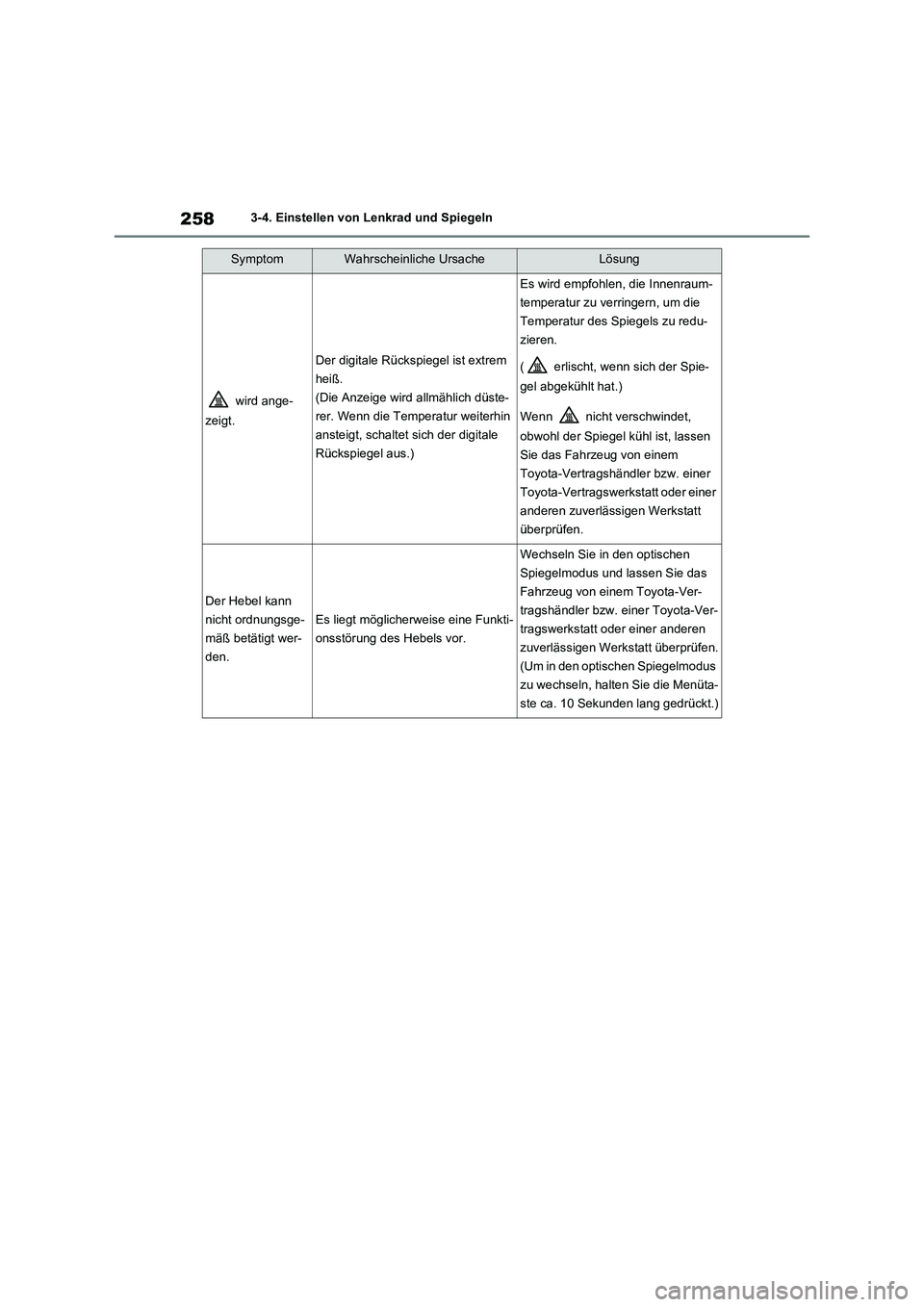

2583-4. Einstellen von Lenkrad und Spiegeln
wird ange-
zeigt.
Der digitale Rückspiegel ist extrem
heiß.
(Die Anzeige wird allmählich düste-
rer. Wenn die Temperatur weiterhin
ansteigt, schaltet sich der digitale
Rückspiegel aus.)
Es wird empfohlen, die Innenraum-
temperatur zu verringern, um die
Temperatur des Spiegels zu redu-
zieren.
( erlischt, wenn sich der Spie-
gel abgekühlt hat.)
Wenn nicht verschwindet,
obwohl der Spiegel kühl ist, lassen
Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt
überprüfen.
Der Hebel kann
nicht ordnungsge-
mäß betätigt wer-
den.
Es liegt möglicherweise eine Funkti-
onsstörung des Hebels vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
(Um in den optischen Spiegelmodus
zu wechseln, halten Sie die Menüta-
ste ca. 10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung

259
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der
Außenspiegelheizung von Beschlag befreit
werden. Schalten Sie die Heckscheibenhei- zung ein, um auch die Außenspiegelheizung
einzuschalten.
( S.535, 541)
1Drücken Sie zum Auswählen des
einzustellenden Spiegels den ent-
sprechenden Schalter.
Links
Rechts
2 Drücken Sie zum Einstellen des
Spiegels den entsprechenden
Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des
Spiegelwinkels
Der Motorschalter befindet sich auf ACC oder
ON.
Außenspiegel
Die Position d es Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol- genden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder
schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während
der Fahrt ein.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen- spiegel ausgeklappt und ordnungsge-
mäß eingestellt sein.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können und Verbrennungsgefahr besteht.
Einstellung
A
B
A
B
C
D

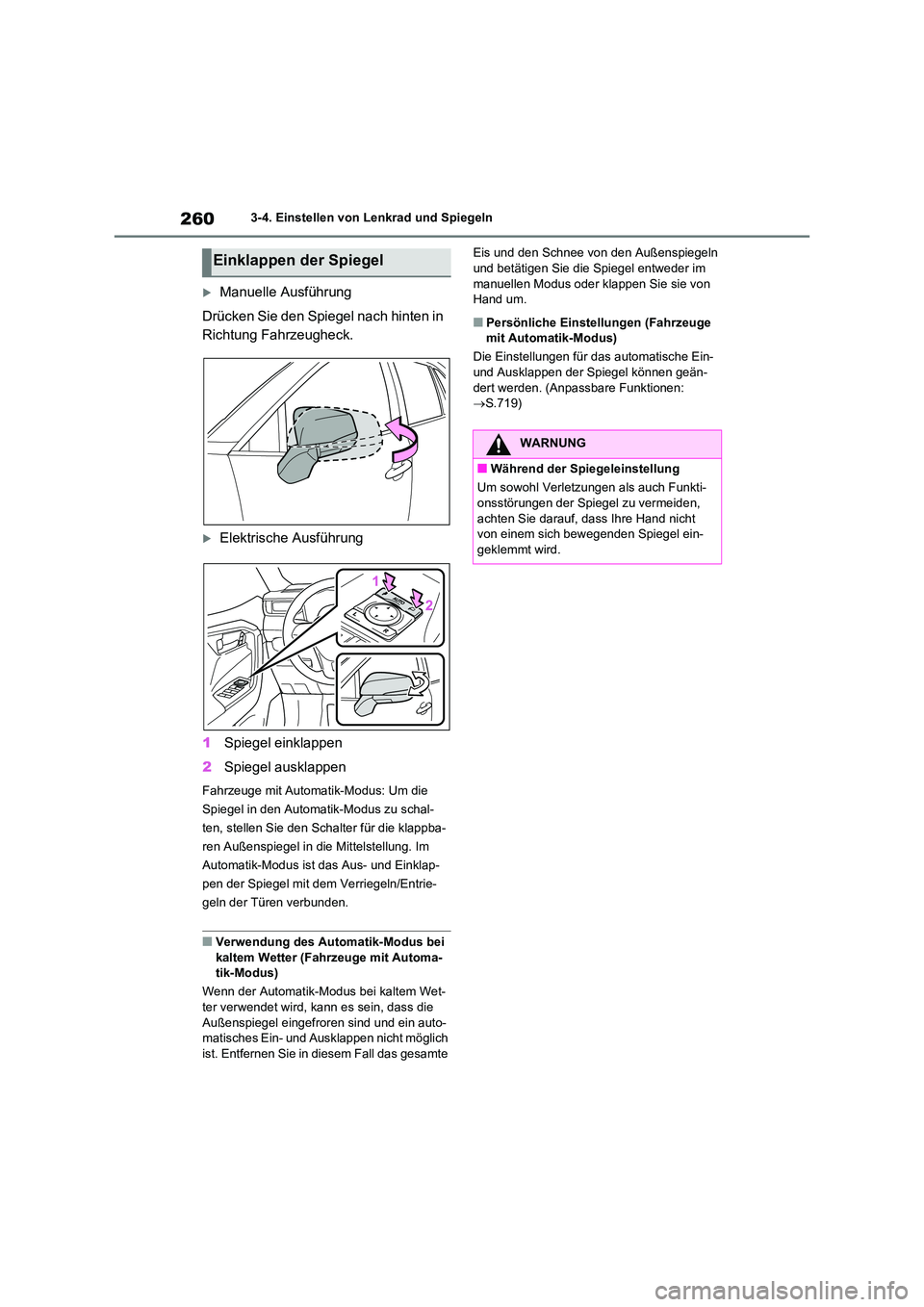

2603-4. Einstellen von Lenkrad und Spiegeln
Manuelle Ausführung
Drücken Sie den Spiegel nach hinten in
Richtung Fahrzeugheck.
Elektrische Ausführung
1 Spiegel einklappen
2 Spiegel ausklappen
Fahrzeuge mit Automatik-Modus: Um die
Spiegel in den Automatik-Modus zu schal-
ten, stellen Sie den Schalter für die klappba-
ren Außenspiegel in die Mittelstellung. Im
Automatik-Modus ist das Aus- und Einklap-
pen der Spiegel mit dem Verriegeln/Entrie-
geln der Türen verbunden.
■Verwendung des Automatik-Modus bei
kaltem Wetter (Fahrzeuge mit Automa- tik-Modus)
Wenn der Automatik-Modus bei kaltem Wet-
ter verwendet wird, kann es sein, dass die
Außenspiegel eingefroren sind und ein auto- matisches Ein- und Ausklappen nicht möglich
ist. Entfernen Sie in diesem Fall das gesamte
Eis und den Schnee von den Außenspiegeln und betätigen Sie die Spiegel entweder im
manuellen Modus oder klappen Sie sie von
Hand um.
■Persönliche Einstellungen (Fahrzeuge mit Automatik-Modus)
Die Einstellungen für das automatische Ein-
und Ausklappen der Spiegel können geän-
dert werden. (Anpassbare Funktionen:  S.719)
Einklappen der Spiegel
WARNUNG
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funkti-
onsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel ein-
geklemmt wird.

261
3

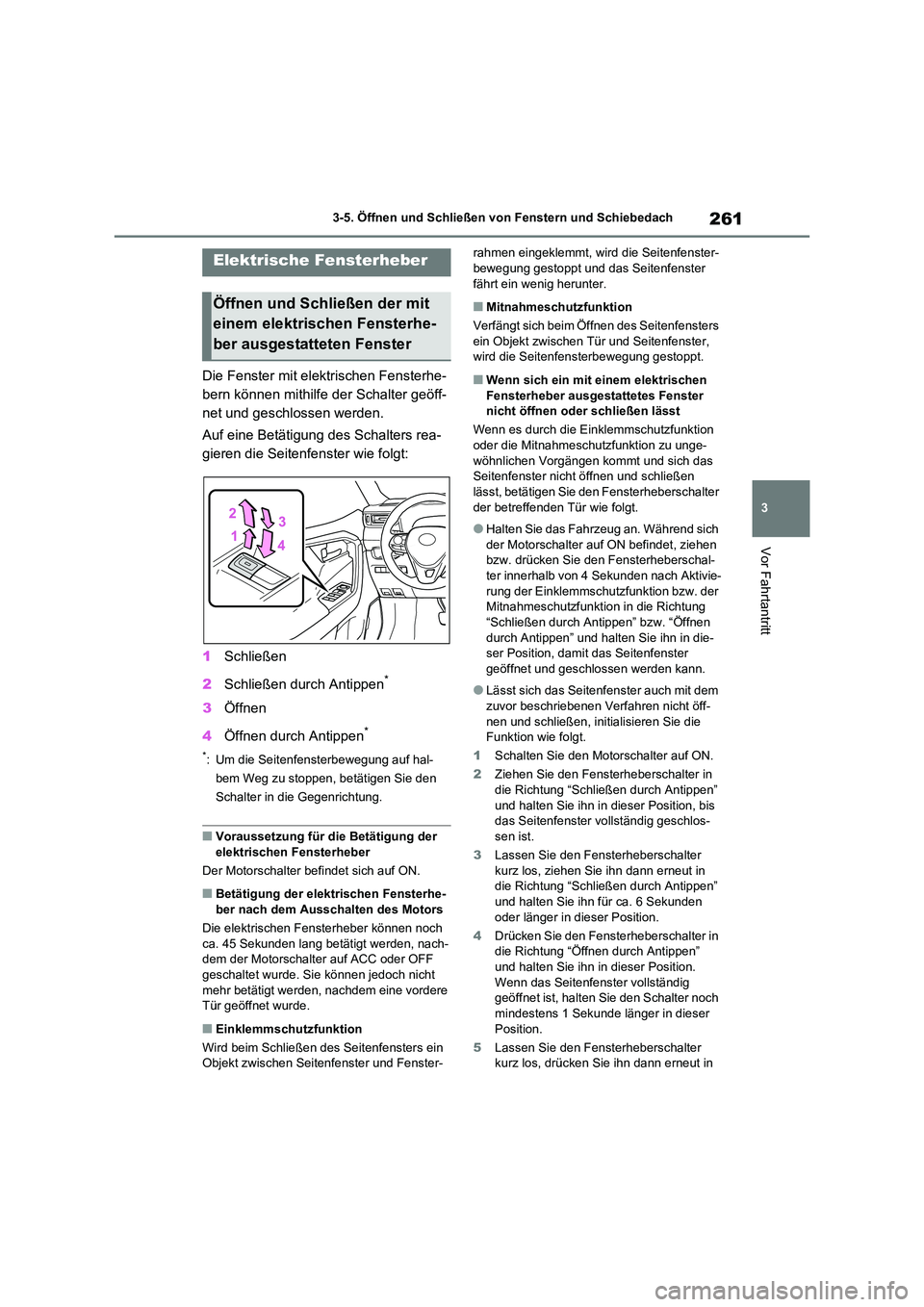

3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
3-5.Öffnen und Schließen von Fenstern und Schiebedach
Die Fenster mit elektrischen Fensterhe-
bern können mithilfe der Schalter geöff-
net und geschlossen werden.
Auf eine Betätigung des Schalters rea-
gieren die Seitenfenster wie folgt:
1 Schließen
2 Schließen durch Antippen*
3Öffnen
4 Öffnen durch Antippen*
*: Um die Seitenfensterbewegung auf hal-
bem Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
■Voraussetzung für die Betätigung der
elektrischen Fensterheber
Der Motorschalter befindet sich auf ON.
■Betätigung der elektrischen Fensterhe- ber nach dem Ausschalten des Motors
Die elektrischen Fensterheber können noch
ca. 45 Sekunden lang betätigt werden, nach-
dem der Motorschalter auf ACC oder OFF geschaltet wurde. Sie können jedoch nicht
mehr betätigt werden, nachdem eine vordere
Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird beim Schließen des Seitenfensters ein Objekt zwischen Seitenfenster und Fenster-
rahmen eingeklemmt, wird die Seitenfenster- bewegung gestoppt und das Seitenfenster
fährt ein wenig herunter.
■Mitnahmeschutzfunktion
Verfängt sich beim Öffnen des Seitenfensters
ein Objekt zwischen Tür und Seitenfenster, wird die Seitenfensterbewegung gestoppt.
■Wenn sich ein mit einem elektrischen
Fensterheber ausgestattetes Fenster
nicht öffnen oder schließen lässt
Wenn es durch die Ei nklemmschutzfunktion
oder die Mitnahmeschutzfunktion zu unge- wöhnlichen Vorgängen kommt und sich das
Seitenfenster nicht öffnen und schließen
lässt, betätigen Sie den Fensterheberschalter der betreffenden Tür wie folgt.
●Halten Sie das Fahrzeug an. Während sich der Motorschalter auf ON befindet, ziehen
bzw. drücken Sie den Fensterheberschal-
ter innerhalb von 4 Sekunden nach Aktivie- rung der Einklemmschutzfunktion bzw. der
Mitnahmeschutzfunktion in die Richtung
“Schließen durch Antippen” bzw. “Öffnen durch Antippen” und halten Sie ihn in die-
ser Position, damit das Seitenfenster
geöffnet und geschlossen werden kann.
●Lässt sich das Seitenfenster auch mit dem
zuvor beschriebenen Verfahren nicht öff- nen und schließen, initialisieren Sie die
Funktion wie folgt.
1 Schalten Sie den Motorschalter auf ON.
2 Ziehen Sie den Fensterheberschalter in
die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position, bis
das Seitenfenster vollständig geschlos-
sen ist.
3 Lassen Sie den Fensterheberschalter kurz los, ziehen Sie ihn dann erneut in
die Richtung “Schließen durch Antippen”
und halten Sie ihn für ca. 6 Sekunden oder länger in dieser Position.
4 Drücken Sie den Fensterheberschalter in
die Richtung “Öffnen durch Antippen”
und halten Sie ihn in dieser Position. Wenn das Seitenfenster vollständig
geöffnet ist, halten Sie den Schalter noch
mindestens 1 Sekunde länger in dieser Position.
5 Lassen Sie den Fensterheberschalter
kurz los, drücken Sie ihn dann erneut in
Elektrische Fensterheber
Öffnen und Schließen der mit
einem elektrischen Fensterhe-
ber ausgestatteten Fenster

2623-5. Öffnen und Schließen von Fenstern und Schiebedach
die Richtung “Öffnen durch Antippen” und halten Sie ihn für ca. 4 Sekunden
oder länger in dieser Position.
6 Ziehen Sie den Fensterheberschalter
erneut in die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser
Position. Wenn das Seitenfenster voll-
ständig geschlossen ist, halten Sie den Schalter noch mindestens 1 Sekunde
länger in dieser Position.
Wenn Sie den Schalter loslassen, während
sich das Seitenfenster bewegt, müssen Sie
den Vorgang erneut von Anfang an durchfüh- ren.
Wenn sich die Seitenfensterbewegung
umkehrt und das Seitenfenster nicht vollstän- dig geschlossen oder geöffnet werden kann,
lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Mit der Türverriegelung verbundene
Betätigung der elektrischen Fensterhe- ber
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit dem Schlüssel (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. mit dem
mechanischen Schlüssel (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
geöffnet und geschlossen werden.* ( S.170, 683)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der Fernbedienung geöffnet und geschlossen
werden.* ( S.169)
●Fahrzeuge mit Alarmanlage: Bei aktivierter Alarmanlage wird möglicherweise der
Alarm ausgelöst, wenn ein mit einem elek-
trischen Fensterheber ausgestattetes Fen- ster mithilfe der Funktion zur mit der
Türverriegelung verbundenen Betätigung
der elektrischen Fensterheber geschlos- sen wird. ( S.105)*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Warnfunktion für offene mit einem elek-
trischen Fensterheber ausgestattete Fenster
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange-
zeigt, wenn der Schlüssel vom Motorschalter
abgezogen wurde und die Fahrertür geöffnet
wird, während ein mit einem elektrischen
Fensterheber ausgestattetes Fenster noch
offen ist.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange-
zeigt, wenn der Motorschalter auf OFF geschaltet und die Fahrertür geöffnet wird,
während noch ein mit einem elektrischen
Fensterheber ausgestattetes Fenster offen ist.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der
Türverriegelung verbundene Betätigung)
können geändert werden. (Anpassbare Funk- tionen: S.719)

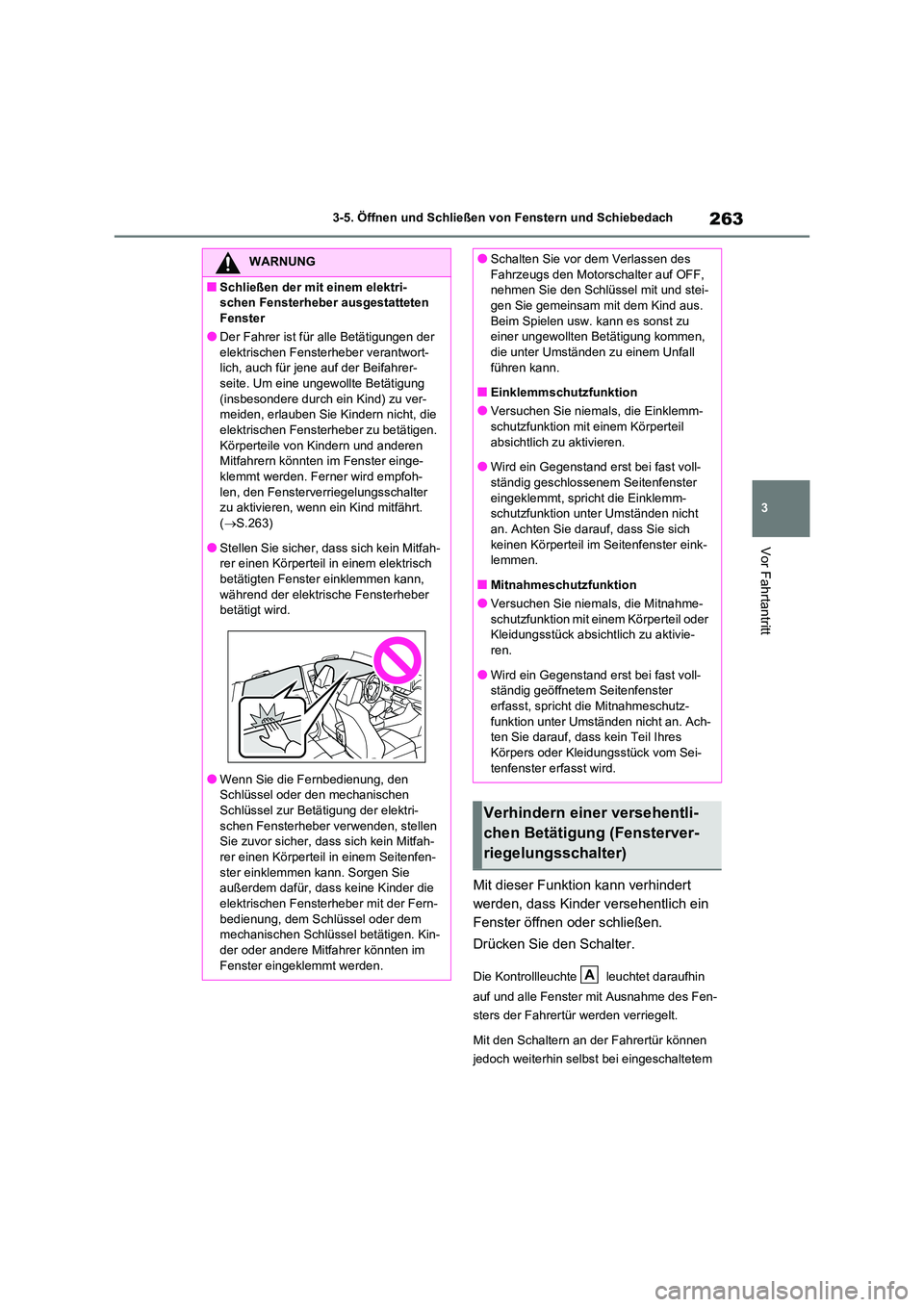

WARNUNG
Beachten Sie die folgenden Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

263
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
Mit dieser Funktion kann verhindert
werden, dass Kinder versehentlich ein
Fenster öffnen oder schließen.
Drücken Sie den Schalter.
Die Kontrollleuchte leuchtet daraufhin
auf und alle Fenster mit Ausnahme des Fen-
sters der Fahrertür werden verriegelt.
Mit den Schaltern an der Fahrertür können
jedoch weiterhin selbst bei eingeschaltetem
WARNUNG
■Schließen der mit einem elektri-
schen Fensterheber ausgestatteten
Fenster
●Der Fahrer ist für alle Betätigungen der elektrischen Fensterheber verantwort-
lich, auch für jene auf der Beifahrer-
seite. Um eine ungewollte Betätigung (insbesondere durch ein Kind) zu ver-
meiden, erlauben Sie Kindern nicht, die
elektrischen Fensterheber zu betätigen. Körperteile von Kindern und anderen
Mitfahrern könnten im Fenster einge-
klemmt werden. Ferner wird empfoh- len, den Fensterverriegelungsschalter
zu aktivieren, wenn ein Kind mitfährt.
( S.263)
●Stellen Sie sicher, dass sich kein Mitfah-
rer einen Körperteil in einem elektrisch
betätigten Fenster einklemmen kann, während der elektrische Fensterheber
betätigt wird.
●Wenn Sie die Fernbedienung, den Schlüssel oder den mechanischen
Schlüssel zur Betätigung der elektri-
schen Fensterheber verwenden, stellen Sie zuvor sicher, dass sich kein Mitfah-
rer einen Körperteil in einem Seitenfen-
ster einklemmen kann. Sorgen Sie außerdem dafür, dass keine Kinder die
elektrischen Fensterheber mit der Fern-
bedienung, dem Schlüssel oder dem mechanischen Schlüssel betätigen. Kin-
der oder andere Mitfahrer könnten im
Fenster eingeklemmt werden.
●Schalten Sie vor dem Verlassen des
Fahrzeugs den Motorschalter auf OFF,
nehmen Sie den Schlüssel mit und stei- gen Sie gemeinsam mit dem Kind aus.
Beim Spielen usw. kann es sonst zu
einer ungewollten Betätigung kommen, die unter Umständen zu einem Unfall
führen kann.
■Einklemmschutzfunktion
●Versuchen Sie niemals, die Einklemm-
schutzfunktion mit einem Körperteil absichtlich zu aktivieren.
●Wird ein Gegenstand erst bei fast voll-
ständig geschlossenem Seitenfenster eingeklemmt, spricht die Einklemm-
schutzfunktion unter Umständen nicht
an. Achten Sie darauf, dass Sie sich keinen Körperteil im Seitenfenster eink-
lemmen.
■Mitnahmeschutzfunktion
●Versuchen Sie niemals, die Mitnahme- schutzfunktion mit einem Körperteil oder
Kleidungsstück absichtlich zu aktivie-
ren.
●Wird ein Gegenstand erst bei fast voll-
ständig geöffnetem Seitenfenster
erfasst, spricht die Mitnahmeschutz- funktion unter Umständen nicht an. Ach-
ten Sie darauf, dass kein Teil Ihres
Körpers oder Kleidungsstück vom Sei- tenfenster erfasst wird.
Verhindern einer versehentli-
chen Betätigung (Fensterver-
riegelungsschalter)
A

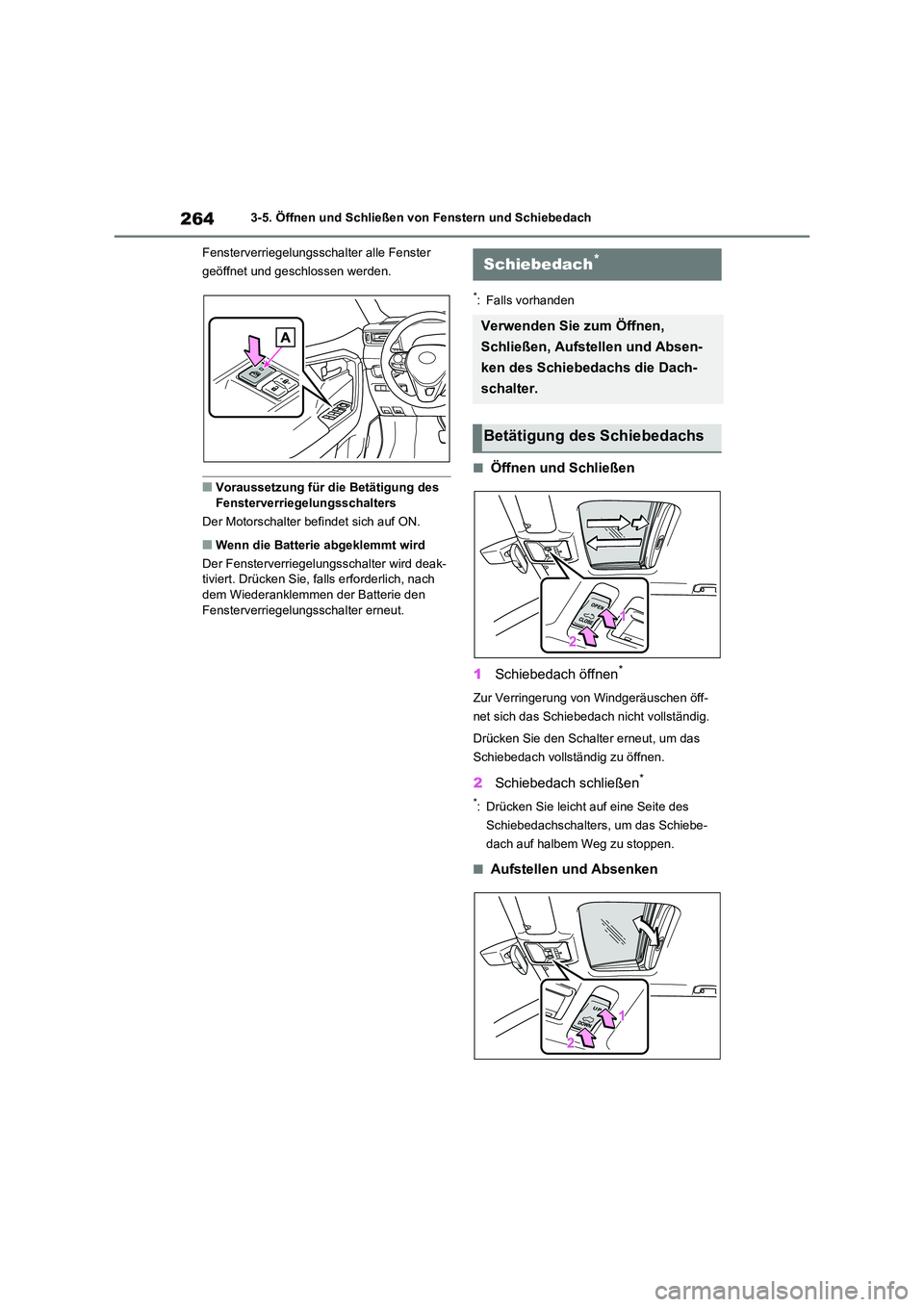

2643-5. Öffnen und Schließen von Fenstern und Schiebedach
Fensterverriegelungsschalter alle Fenster
geöffnet und geschlossen werden.
■Voraussetzung für die Betätigung des
Fensterverriegelungsschalters
Der Motorschalter befindet sich auf ON.
■Wenn die Batterie abgeklemmt wird
Der Fensterverriegelungs schalter wird deak-
tiviert. Drücken Sie, falls erforderlich, nach dem Wiederanklemmen der Batterie den
Fensterverriegelungsschalter erneut.
*: Falls vorhanden
■Öffnen und Schließen
1 Schiebedach öffnen*
Zur Verringerung von Windgeräuschen öff-
net sich das Schiebedach nicht vollständig.
Drücken Sie den Schalter erneut, um das
Schiebedach vollständig zu öffnen.
2 Schiebedach schließen*
*: Drücken Sie leicht auf eine Seite des
Schiebedachschalters, um das Schiebe-
dach auf halbem Weg zu stoppen.
■Aufstellen und Absenken
Schiebedach*
Verwenden Sie zum Öffnen,
Schließen, Aufstellen und Absen-
ken des Schiebedachs die Dach-
schalter.
Betätigung des Schiebedachs
