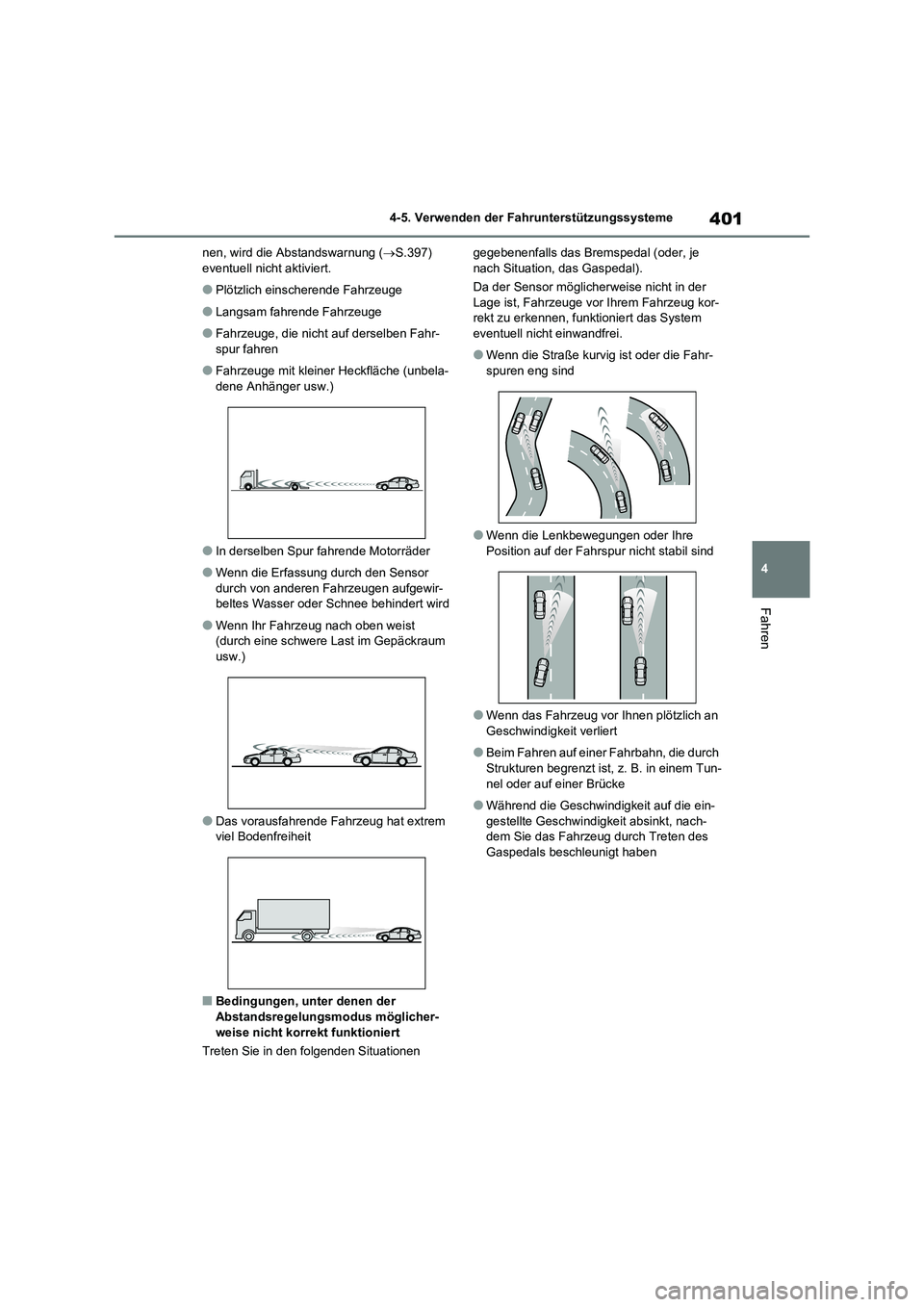

2021 TOYOTA RAV4 Betriebsanleitungen (in German)

401
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
nen, wird die Abstandswarnung ( S.397) eventuell nicht aktiviert.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht auf derselben Fahr-
spur fahren
●Fahrzeuge mit kleiner Heckfläche (unbela-
dene Anhänger usw.)
●In derselben Spur fahrende Motorräder
●Wenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum
usw.)
●Das vorausfahrende Fahrzeug hat extrem
viel Bodenfreiheit
■Bedingungen, unter denen der
Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen
gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der
Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-
rekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn die Straße kurvig ist oder die Fahr-spuren eng sind
●Wenn die Lenkbewegungen oder Ihre
Position auf der Fahrspur nicht stabil sind
●Wenn das Fahrzeug vor Ihnen plötzlich an
Geschwindigkeit verliert
●Beim Fahren auf einer Fahrbahn, die durch
Strukturen begrenzt ist, z. B. in einem Tun- nel oder auf einer Brücke
●Während die Geschwindi gkeit auf die ein- gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des
Gaspedals beschleunigt haben

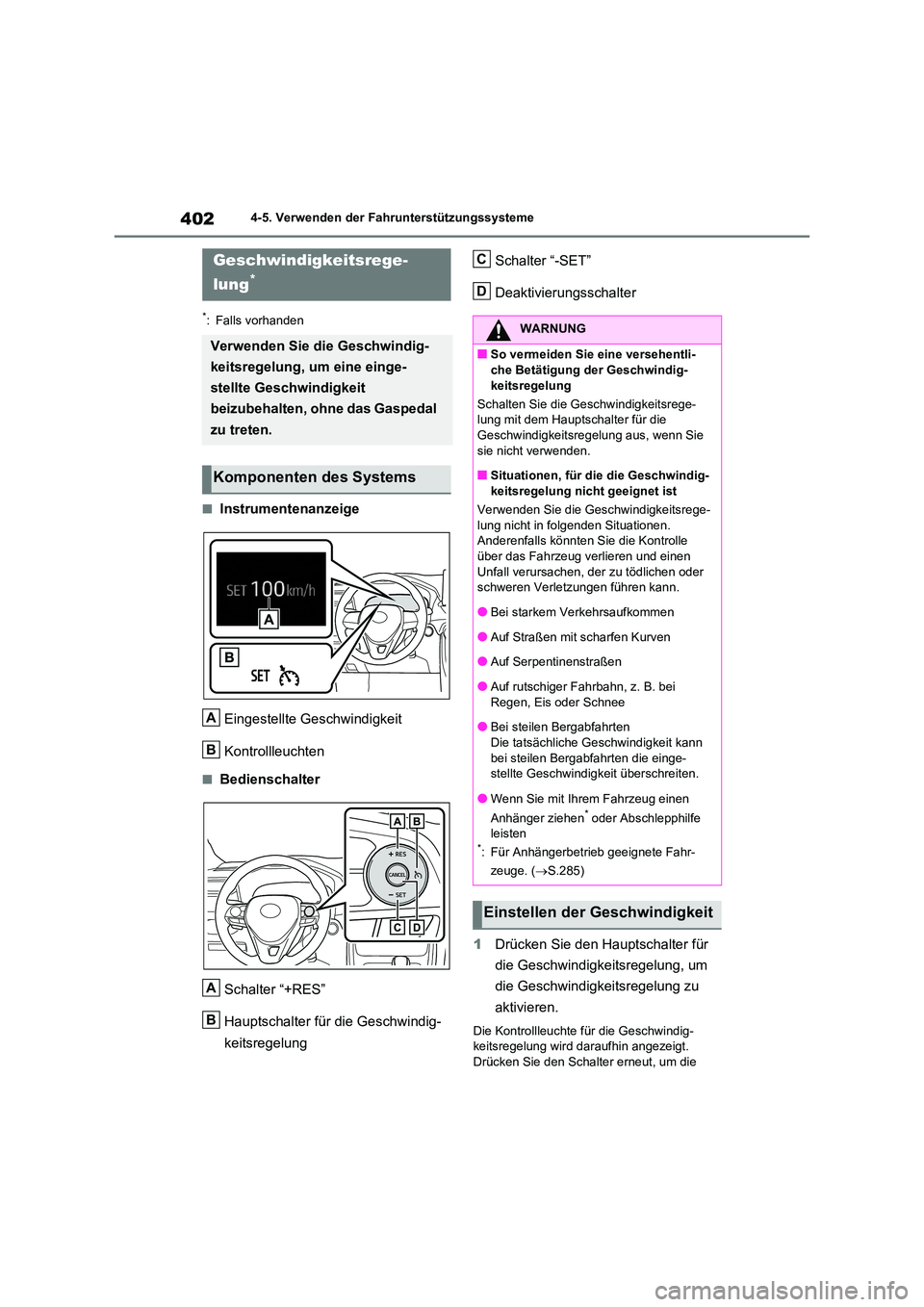

4024-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Kontrollleuchten
■Bedienschalter
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Schalter “-SET”
Deaktivierungsschalter
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die Geschwindig- keitsregelung wird daraufhin angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsrege-
lung*
Verwenden Sie die Geschwindig-
keitsregelung, um eine einge-
stellte Geschwindigkeit
beizubehalten, ohne das Gaspedal
zu treten.
Komponenten des Systems
A
B
A
B
WARNUNG
■So vermeiden Sie eine versehentli- che Betätigung der Geschwindig-
keitsregelung
Schalten Sie die Ge schwindigkeitsrege-
lung mit dem Hauptschalter für die
Geschwindigkeitsregelung aus, wenn Sie sie nicht verwenden.
■Situationen, für die die Geschwindig-
keitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsrege- lung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder
schweren Verletzungen führen kann.
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
●Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die einge-
stellte Geschwindigk eit überschreiten.
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe
leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.285)
Einstellen der Geschwindigkeit
C
D

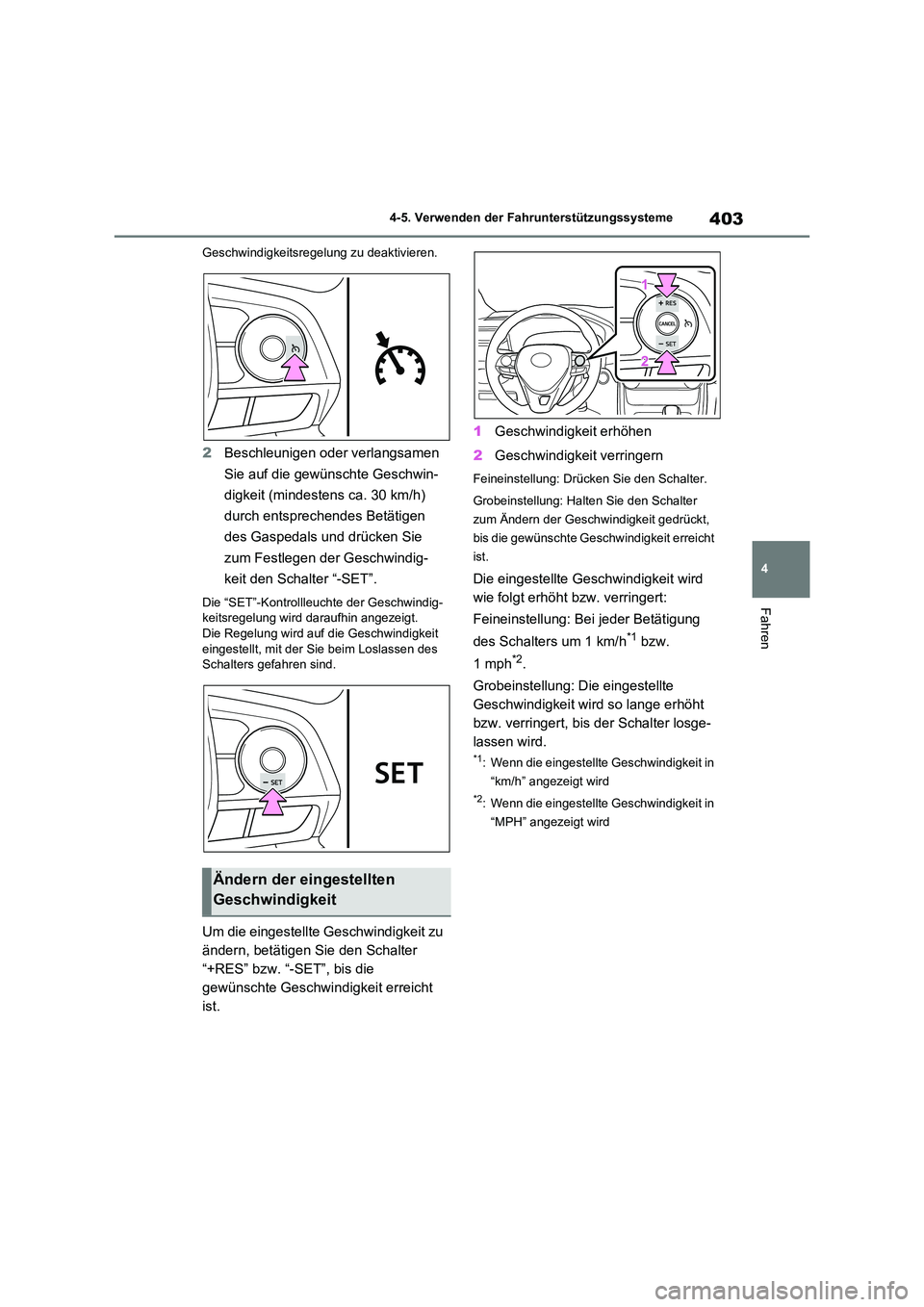

403
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung wird daraufhin angezeigt.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des Schalters gefahren sind.
Um die eingestellte Geschwindigkeit zu
ändern, betätigen Sie den Schalter
“+RES” bzw. “-SET”, bis die
gewünschte Geschwindigkeit erreicht
ist.
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschw indigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Betätigung
des Schalters um 1 km/h*1 bzw.
1mph*2.
Grobeinstellung: Die eingestellte
Geschwindigkeit wird so lange erhöht
bzw. verringert, bis der Schalter losge-
lassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Ändern der eingestellten
Geschwindigkeit

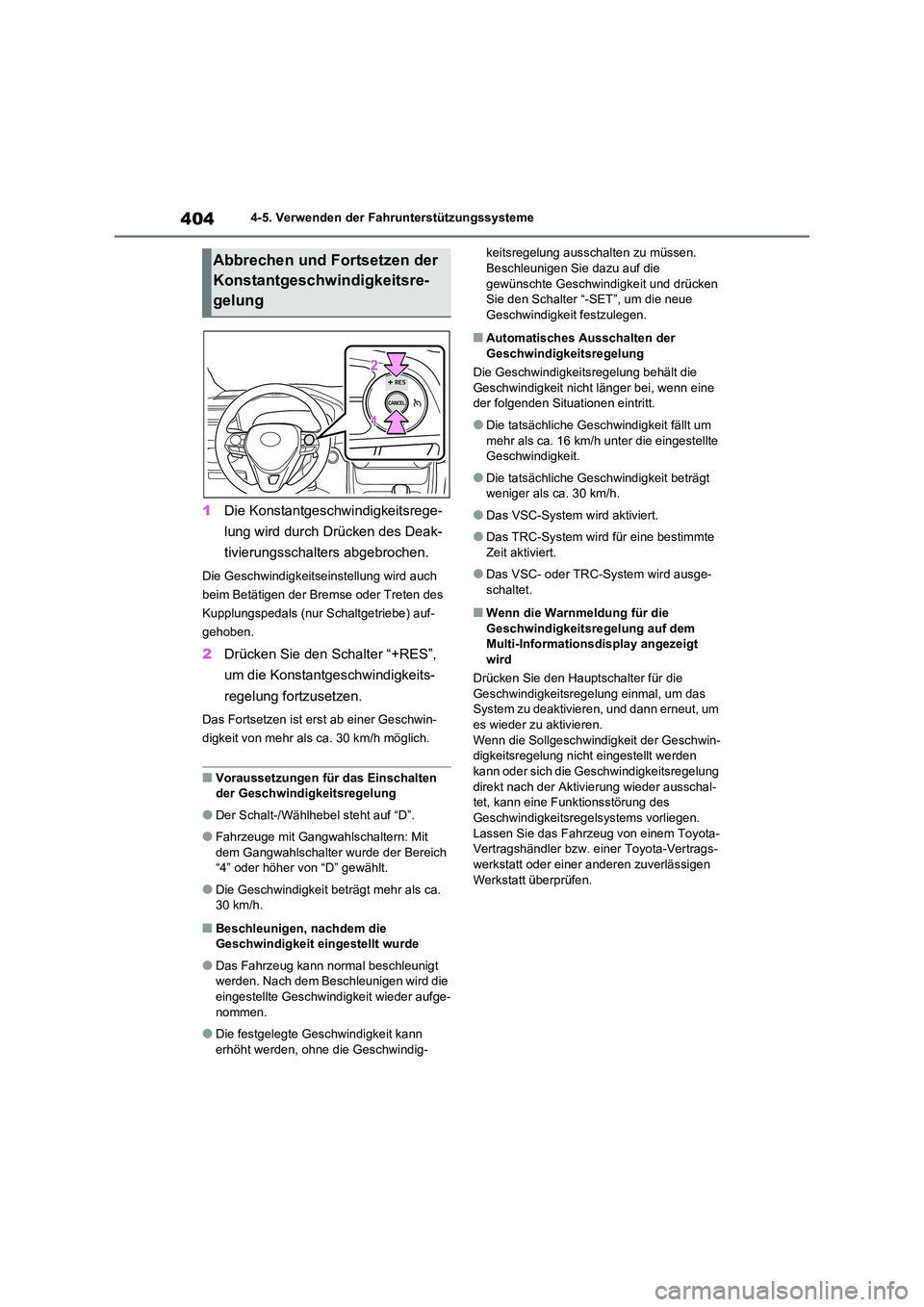

4044-5. Verwenden der Fahrunterstützungssysteme
1Die Konstantgeschwindigkeitsrege-
lung wird durch Drücken des Deak-
tivierungsschalters abgebrochen.
Die Geschwindigkeitseinstellung wird auch
beim Betätigen der Bremse oder Treten des
Kupplungspedals (nur Schaltgetriebe) auf-
gehoben.
2 Drücken Sie den Schalter “+RES”,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwin-
digkeit von mehr als ca. 30 km/h möglich.
■Voraussetzungen für das Einschalten
der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D”.
●Fahrzeuge mit Gangwahlschaltern: Mit
dem Gangwahlschalter wurde der Bereich
“4” oder höher von “D” gewählt.
●Die Geschwindigkeit beträgt mehr als ca.
30 km/h.
■Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwi ndigkeit wieder aufge-
nommen.
●Die festgelegte Geschwindigkeit kann
erhöht werden, ohne die Geschwindig-
keitsregelung ausschalten zu müssen. Beschleunigen Sie dazu auf die
gewünschte Geschwindigkeit und drücken
Sie den Schalter “-SET”, um die neue Geschwindigkeit festzulegen.
■Automatisches Ausschalten der
Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die
Geschwindigkeit nicht länger bei, wenn eine der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um
mehr als ca. 16 km/h unter die eingestellte Geschwindigkeit.
●Die tatsächliche Geschwindigkeit beträgt weniger als ca. 30 km/h.
●Das VSC-System wi rd aktiviert.
●Das TRC-System wird für eine bestimmte
Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-
schaltet.
■Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem
Multi-Informationsdisplay angezeigt
wird
Drücken Sie den Hauptschalter für die Geschwindigkeitsrege lung einmal, um das
System zu deaktivieren, und dann erneut, um
es wieder zu aktivieren. Wenn die Sollgeschwindigkeit der Geschwin-
digkeitsregelung nicht eingestellt werden
kann oder sich die Gesc hwindigkeitsregelung direkt nach der Aktivierung wieder ausschal-
tet, kann eine Funktionsstörung des
Geschwindigkeitsrege lsystems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Abbrechen und Fortsetzen der
Konstantgeschwindigkeitsre-
gelung

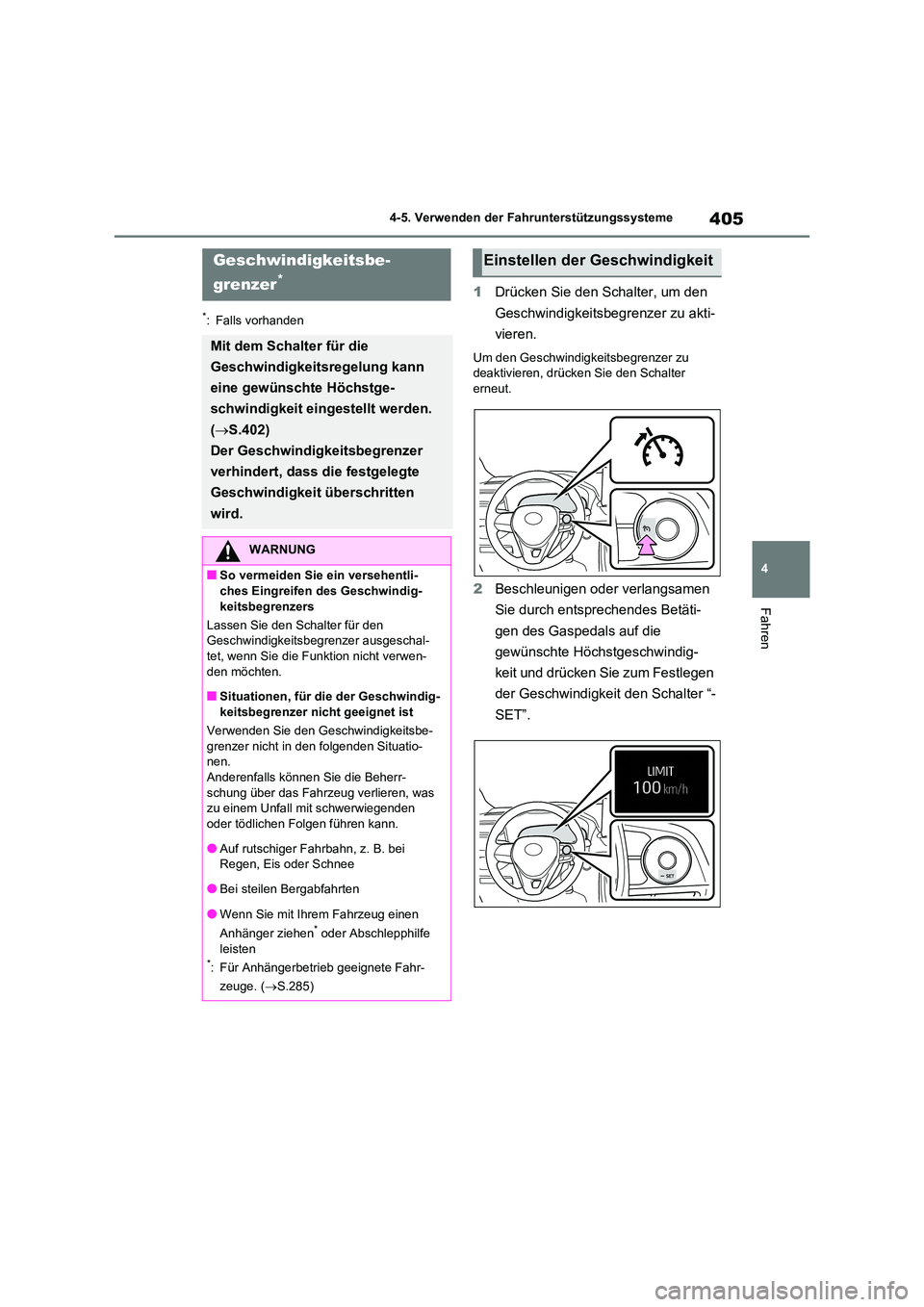

405
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
1 Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Um den Geschwindigkeitsbegrenzer zu deaktivieren, drücken Sie den Schalter
erneut.
2 Beschleunigen oder verlangsamen
Sie durch entsprechendes Betäti-
gen des Gaspedals auf die
gewünschte Höchstgeschwindig-
keit und drücken Sie zum Festlegen
der Geschwindigkeit den Schalter “-
SET”.
Geschwindigkeitsbe-
grenzer*
Mit dem Schalt er für die
Geschwindigkeitsregelung kann
eine gewünschte Höchstge-
schwindigkeit eing estellt werden.
( S.402)
Der Geschwindigkeitsbegrenzer
verhindert, dass die festgelegte
Geschwindigkeit überschritten
wird.
WARNUNG
■So vermeiden Sie ein versehentli-
ches Eingreifen des Geschwindig- keitsbegrenzers
Lassen Sie den Schalter für den
Geschwindigkeitsbegrenzer ausgeschal-
tet, wenn Sie die Funktion nicht verwen- den möchten.
■Situationen, für die der Geschwindig-
keitsbegrenzer nicht geeignet ist
Verwenden Sie den Geschwindigkeitsbe- grenzer nicht in den folgenden Situatio-
nen.
Anderenfalls können Sie die Beherr- schung über das Fahrzeug verlieren, was
zu einem Unfall mit schwerwiegenden
oder tödlichen Folgen führen kann.
●Auf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
●Bei steilen Bergabfahrten
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe
leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.285)
Einstellen der Geschwindigkeit

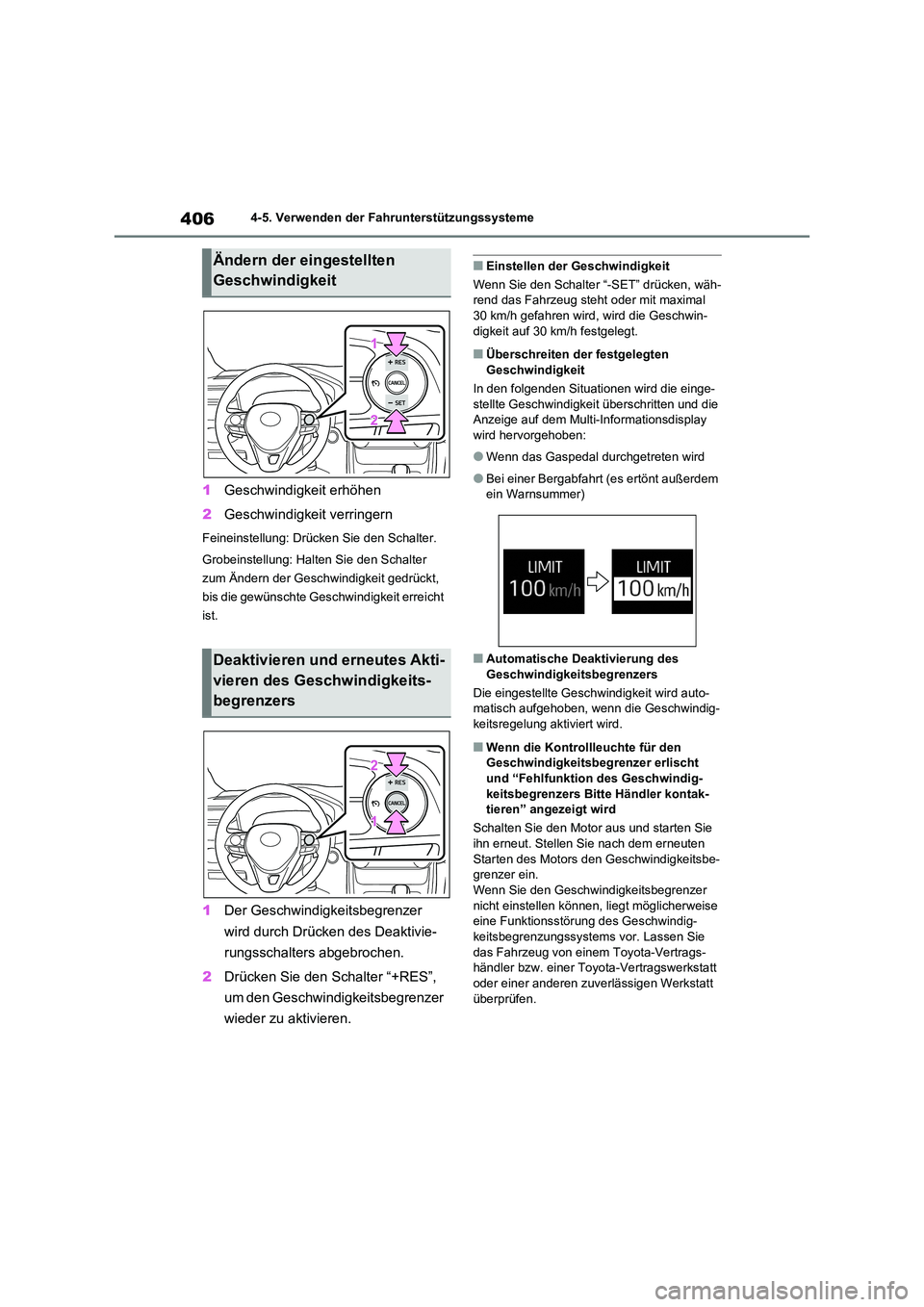

4064-5. Verwenden der Fahrunterstützungssysteme
1Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
1 Der Geschwindigkeitsbegrenzer
wird durch Drücken des Deaktivie-
rungsschalters abgebrochen.
2 Drücken Sie den Schalter “+RES”,
um den Geschwindigkeitsbegrenzer
wieder zu aktivieren.
■Einstellen der Geschwindigkeit
Wenn Sie den Schalter “-SET” drücken, wäh- rend das Fahrzeug steht oder mit maximal
30 km/h gefahren wird, wird die Geschwin-
digkeit auf 30 km/h festgelegt.
■Überschreiten der festgelegten Geschwindigkeit
In den folgenden Situationen wird die einge-
stellte Geschwindigk eit überschritten und die
Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
●Wenn das Gaspedal durchgetreten wird
●Bei einer Bergabfahrt (es ertönt außerdem
ein Warnsummer)
■Automatische Deaktivierung des
Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird auto- matisch aufgehoben, wenn die Geschwindig-
keitsregelung aktiviert wird.
■Wenn die Kontrollleuchte für den
Geschwindigkeitsbegrenzer erlischt und “Fehlfunktion des Geschwindig-
keitsbegrenzers Bitte Händler kontak-
tieren” angezeigt wird
Schalten Sie den Motor aus und starten Sie ihn erneut. Stellen Sie nach dem erneuten
Starten des Motors den Geschwindigkeitsbe-
grenzer ein. Wenn Sie den Geschwindigkeitsbegrenzer
nicht einstellen können, liegt möglicherweise
eine Funktionsstörung des Geschwindig- keitsbegrenzungssystems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
Ändern der eingestellten
Geschwindigkeit
Deaktivieren und erneutes Akti-
vieren des Geschwindigkeits-
begrenzers

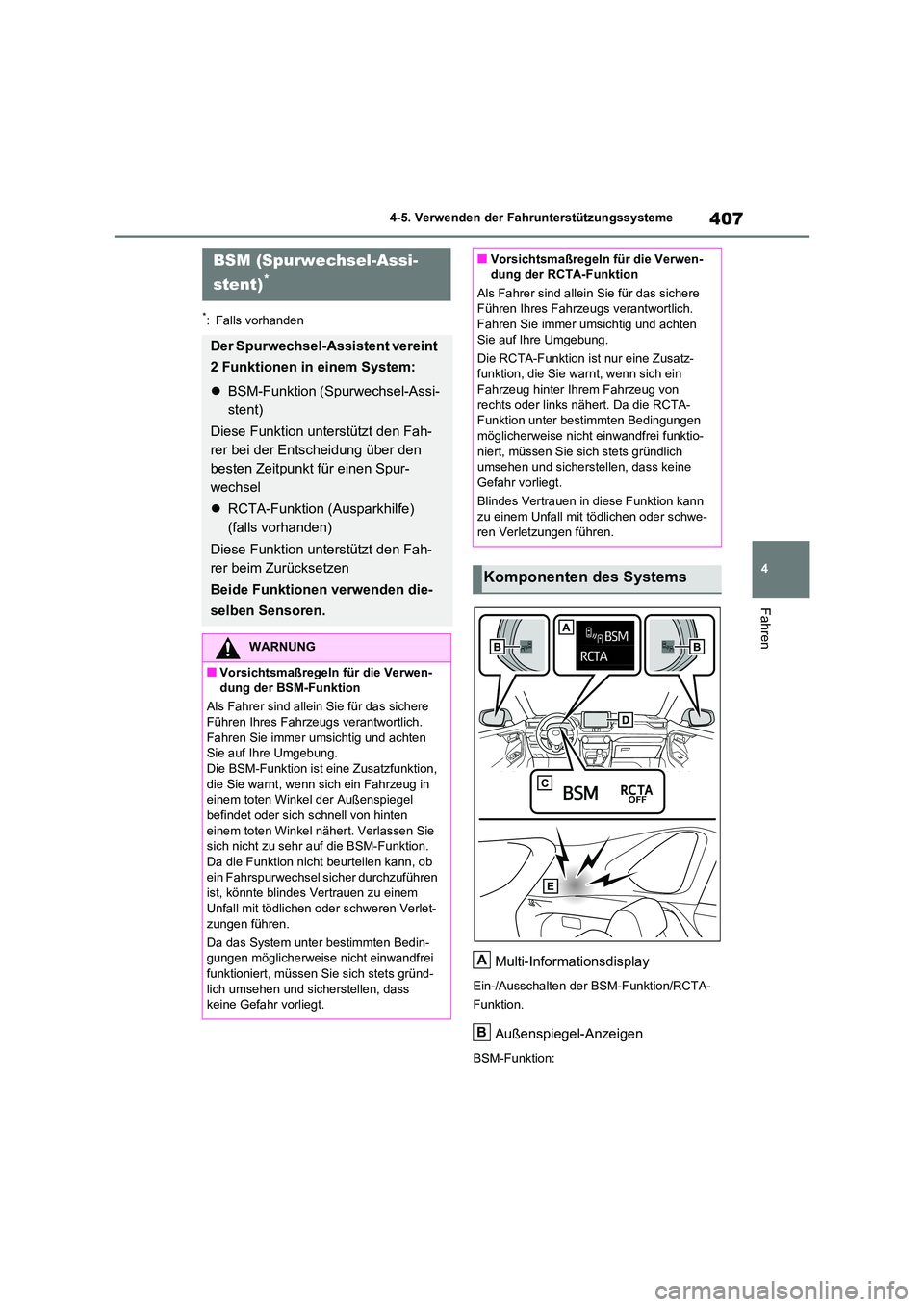

407
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
 BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
 RCTA-Funktion (Ausparkhilfe)
(falls vorhanden)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
■Vorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die BSM-Funktion ist eine Zusatzfunktion,
die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel
befindet oder sich schnell von hinten
einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion.
Da die Funktion nicht beurteilen kann, ob
ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verlet-
zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei
funktioniert, müssen Sie sich stets gründ-
lich umsehen und si cherstellen, dass keine Gefahr vorliegt.
■Vorsichtsmaßregeln für die Verwen-
dung der RCTA-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten
Sie auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine Zusatz-
funktion, die Sie warnt, wenn sich ein Fahrzeug hinter Ihrem Fahrzeug von
rechts oder links nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen
möglicherweise nicht einwandfrei funktio- niert, müssen Sie si ch stets gründlich
umsehen und sicherstellen, dass keine
Gefahr vorliegt.
Blindes Vertrauen in diese Funktion kann zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen.
Komponenten des Systems
A
B

4084-5. Verwenden der Fahrunterstützungssysteme
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegel-Anzei-
gen.
BSM-Kontrollleuchte/RCTA OFF-
Kontrollleuchte
Wenn der Spurwechsel-Assistent aktiviert
ist, leuchtet die BSM-Kontrollleuchte.
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte.
Anzeige auf dem Bildschirm des
Assistenten (nur RCTA-Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, wird das RCTA-Symbol (S.420) für
die entsprechende Seite angezeigt.
RCTA-Warnsummer (nur RCTA-
Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, ertönt hinter dem Rücksitz ein
Warnsummer.
Die BSM-Funktion und die RCTA-Funk-
tion können auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.130)
■Sichtbarkeit der Außenspiegel-Anzei-
gen
Bei starker Sonneneinstrahlung ist die
Außenspiegel-Anzeige eventuell schwer zu
sehen.
■Akustische Wahrnehmung des RCTA-
Warnsummers
Bei lauten Hintergrundgeräuschen, z. B. bei
hoher Audiolautstärke, ist der RCTA-
Warnsummer möglicherweise schlecht zu
hören.
■Wenn “BSM nicht verfügbar.”, “RCTA
nicht verfügbar” oder “RCTA Unavaila-
ble” auf dem Multi-Informationsdisplay
angezeigt wird
Die Sensorspannung ist ungewöhnlich oder
Wasser, Schnee, Schlamm usw. kann sich in
der Umgebung des Sensorbereichs auf dem
Heckstoßfänger angesammelt haben.
(S.416)
Nach dem Entfernen des Wassers, Schnees,
Schlamms usw. aus der Umgebung des Sen-
sorbereichs sollte das System wieder in den
Normalzustand zurückkehren.
Der Sensor arbeitet außerdem möglicher-
weise nicht normal, wenn er bei extrem hei-
ßem oder kaltem Wetter verwendet wird.
■Wenn “BSM- Fehlfunktion Bitte Händ-
ler kontaktieren”, “Fehlfunktion der
RCTA Bitte Händler kontaktieren” oder
“RCTA Malfunction Visit Your Dealer”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Störung oder
Fehlausrichtung des Sensors vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.130)Ein-/Ausschalten der BSM-
Funktion/RCTA-Funktion
C
D
E
