2021 TOYOTA RAV4 Betriebsanleitungen (in German)

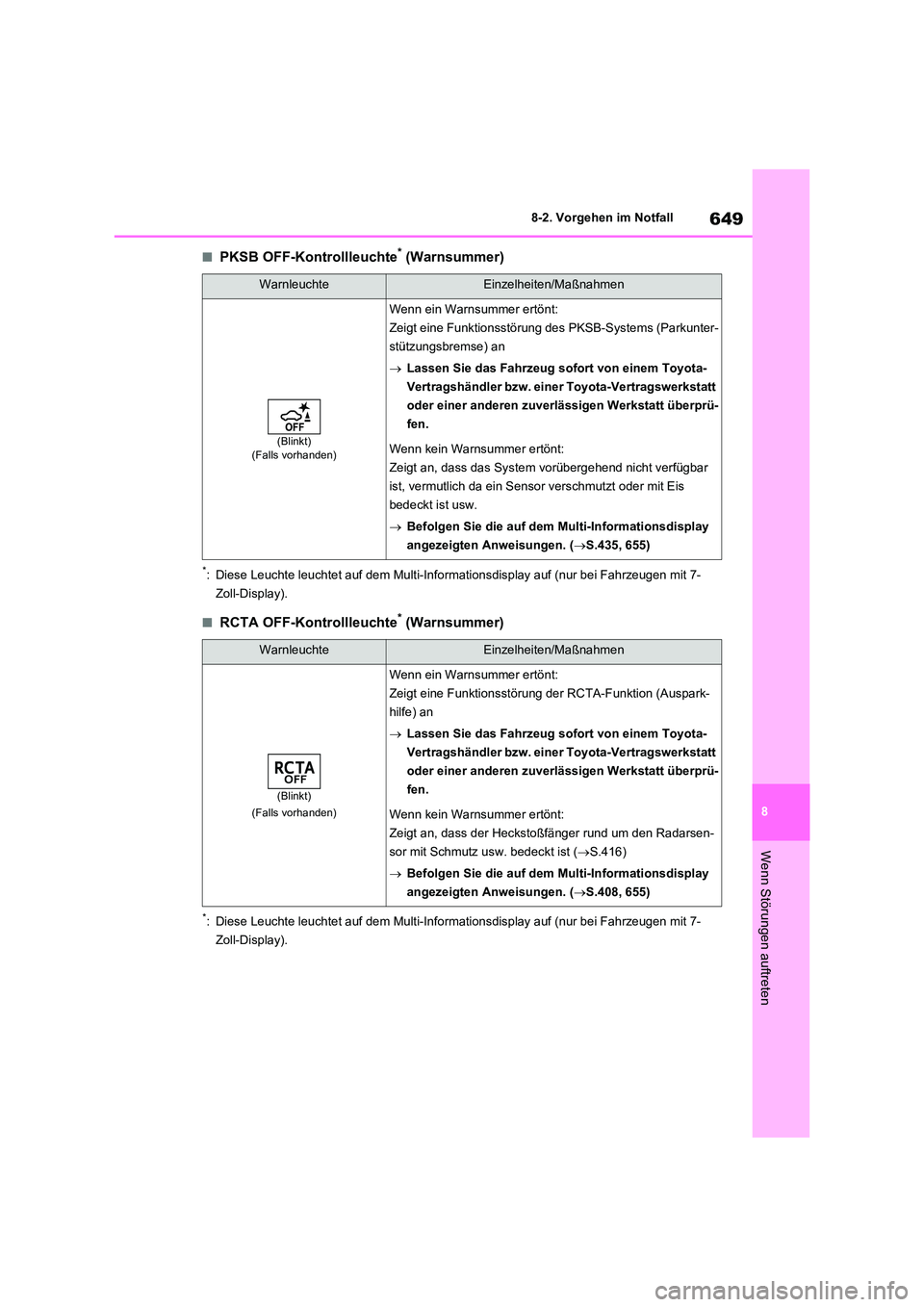

649
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■PKSB OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■RCTA OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt) (Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des PKSB-Systems (Parkunter-
stützungsbremse) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.435, 655)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung der RCTA-Funktion (Auspark-
hilfe) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass der Heckstoßfänger rund um den Radarsen-
sor mit Schmutz usw. bedeckt ist ( S.416)
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.408, 655)

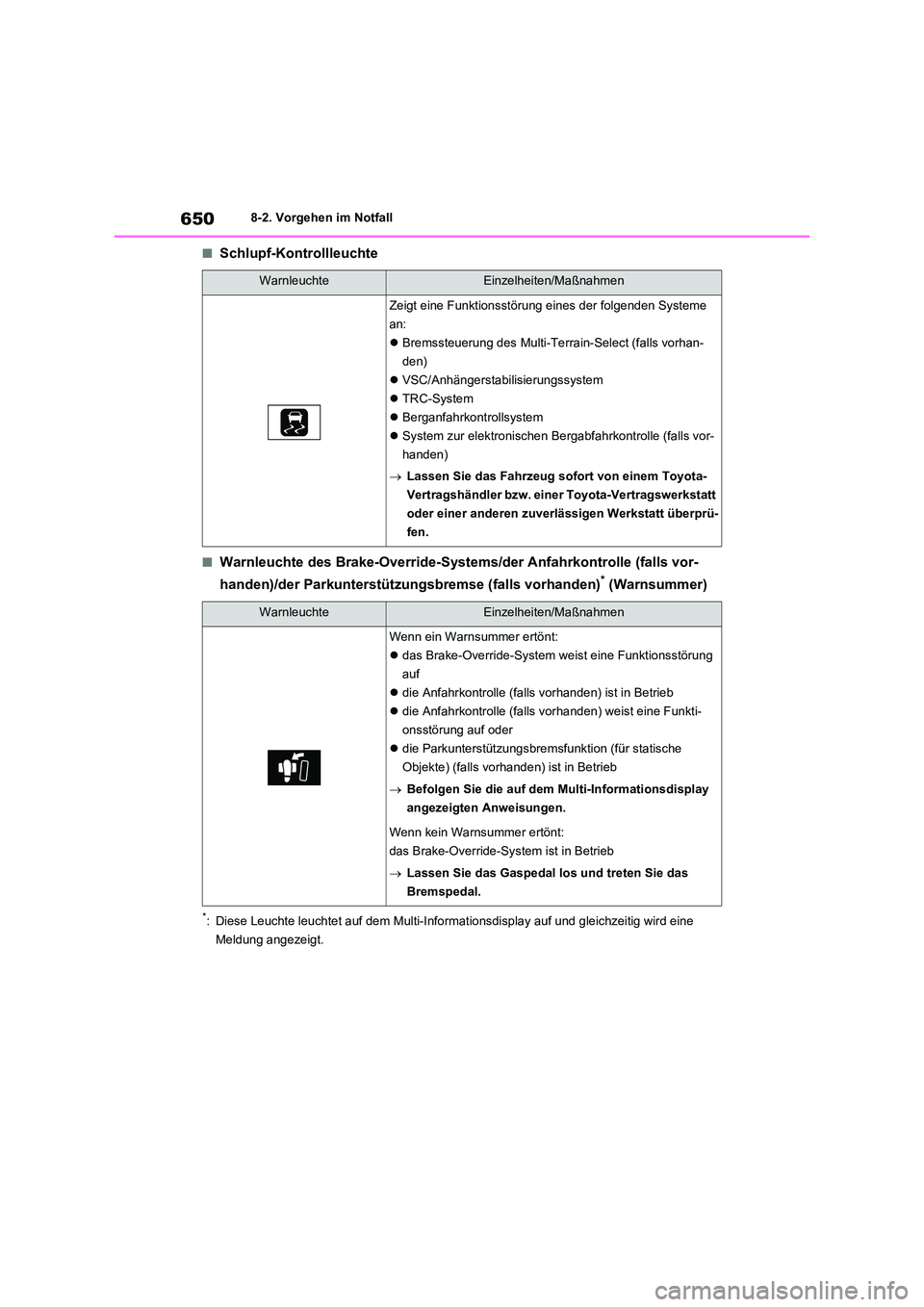

6508-2. Vorgehen im Notfall
■Schlupf-Kontrollleuchte
■Warnleuchte des Brake-Override-Systems/der Anfahrkontrolle (falls vor-
handen)/der Parkunterstützungsbremse (falls vorhanden)* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Bremssteuerung des Multi-Terrain-Select (falls vorhan-
den)
 VSC/Anhängerstabilisierungssystem
 TRC-System
 Berganfahrkontrollsystem
 System zur elektronischen Bergabfahrkontrolle (falls vor-
handen)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Warnsummer ertönt:
 das Brake-Override-System weist eine Funktionsstörung
auf
 die Anfahrkontrolle (falls vorhanden) ist in Betrieb
 die Anfahrkontrolle (falls vorhanden) weist eine Funkti-
onsstörung auf oder
 die Parkunterstützungsbremsfunktion (für statische
Objekte) (falls vorhanden) ist in Betrieb
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen.
Wenn kein Warnsummer ertönt:
das Brake-Override-System ist in Betrieb
 Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.

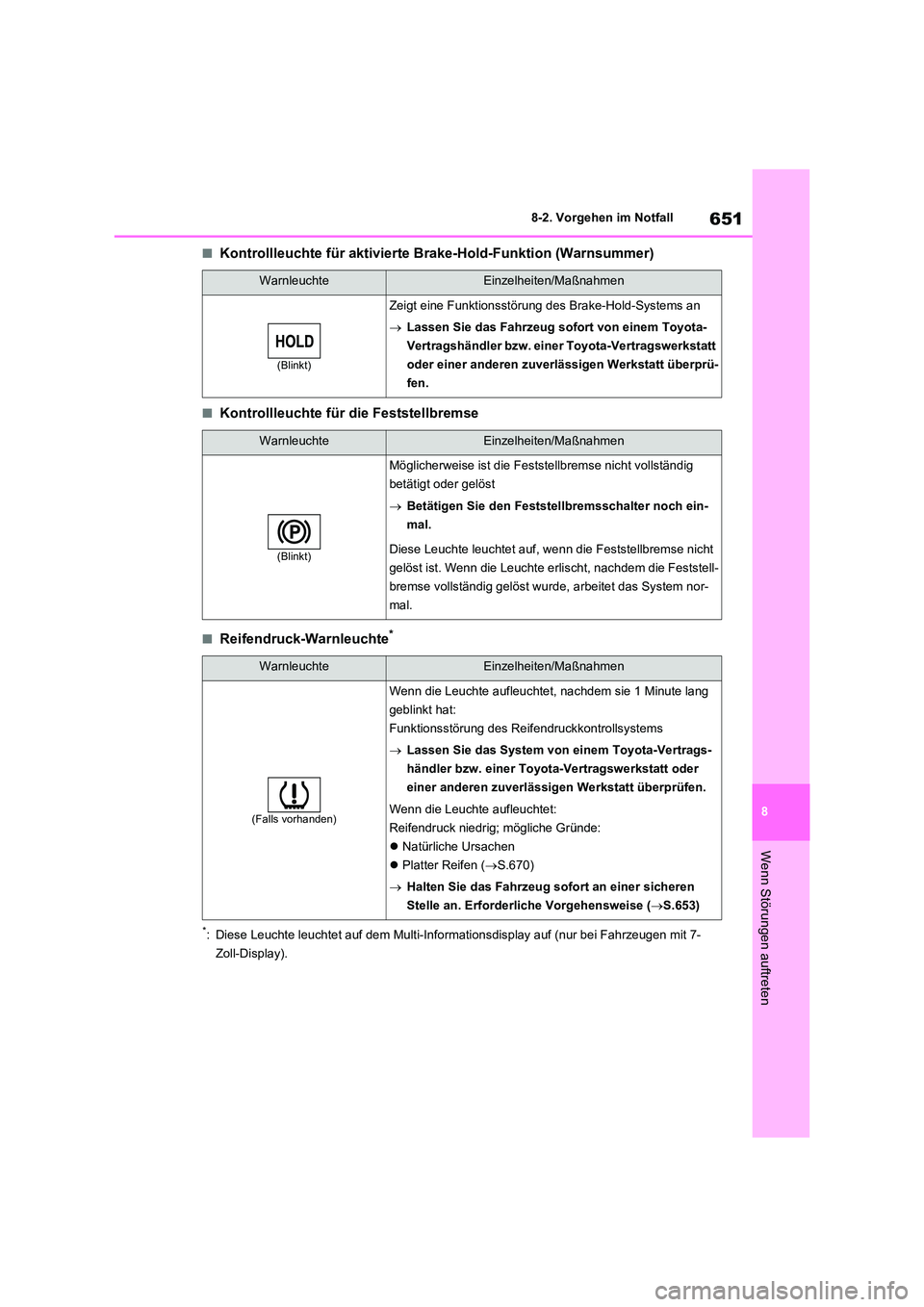

651
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Kontrollleuchte für aktivierte Brake-Hold-Funktion (Warnsummer)
■Kontrollleuchte für die Feststellbremse
■Reifendruck-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Zeigt eine Funktionsstörung des Brake-Hold-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellbremse nicht vollständig
betätigt oder gelöst
 Betätigen Sie den Feststellbremsschalter noch ein-
mal.
Diese Leuchte leuchtet auf, we nn die Feststellbremse nicht
gelöst ist. Wenn die Leuchte erlis cht, nachdem die Feststell-
bremse vollständig gelöst wurd e, arbeitet das System nor-
mal.
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Wenn die Leuchte aufleuchtet, nachdem sie 1 Minute lang
geblinkt hat:
Funktionsstörung des Reifendruckkontrollsystems
 Lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Reifendruck niedrig; mögliche Gründe:
 Natürliche Ursachen
 Platter Reifen (S.670)
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an. Erforderliche Vorgehensweise ( S.653)

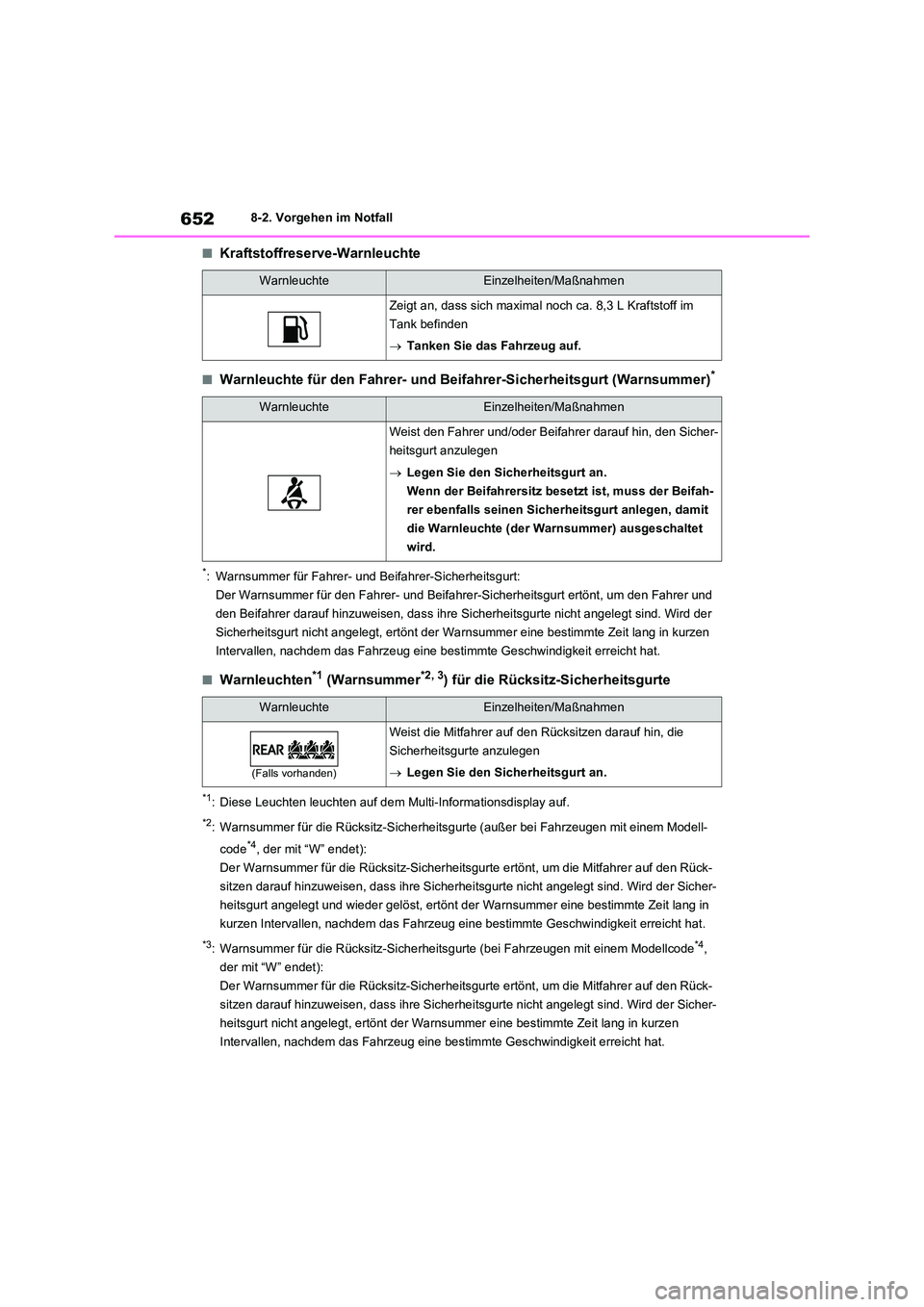

6528-2. Vorgehen im Notfall
■Kraftstoffreserve-Warnleuchte
■Warnleuchte für den Fahrer- und Beifahrer-Sicherheitsgurt (Warnsummer)*
*: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für den Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den Fahrer und
den Beifahrer darauf hinzuweisen, dass ihre Si cherheitsgurte nicht angelegt sind. Wird der
Sicherheitsgurt nicht angelegt, ertönt der Wa rnsummer eine bestimmte Zeit lang in kurzen
Intervallen, nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Warnleuchten*1 (Warnsummer*2, 3) für die Rücksitz-Sicherheitsgurte
*1: Diese Leuchten leuchten auf dem Multi-Informationsdisplay auf.
*2: Warnsummer für die Rücksitz-Sicherheitsgurte (außer bei Fahrzeugen mit einem Modell-
code*4, der mit “W” endet):
Der Warnsummer für die Rücksi tz-Sicherheitsgurte ertönt, um die Mitfahrer auf den Rück-
sitzen darauf hinzuweisen, dass ihre Sicherhei tsgurte nicht angelegt sind. Wird der Sicher-
heitsgurt angelegt und wieder gelöst, ertönt der Warnsummer eine bestimmte Zeit lang in
kurzen Intervallen, nachdem das Fahrzeug ei ne bestimmte Geschwindigkeit erreicht hat.
*3: Warnsummer für die Rücksitz-Sicherheitsgurte (bei Fahrzeugen mit einem Modellcode*4,
der mit “W” endet):
Der Warnsummer für die Rücksi tz-Sicherheitsgurte ertönt, um die Mitfahrer auf den Rück-
sitzen darauf hinzuweisen, dass ihre Sicherhei tsgurte nicht angelegt sind. Wird der Sicher-
heitsgurt nicht angelegt, ertönt der Warnsummer eine bestimmte Zeit lang in kurzen
Intervallen, nachdem das Fahrzeug eine bes timmte Geschwindigkeit erreicht hat.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass sich maximal noch ca. 8,3 L Kraftstoff im
Tank befinden
 Tanken Sie das Fahrzeug auf.
WarnleuchteEinzelheiten/Maßnahmen
Weist den Fahrer und/oder Beifahrer darauf hin, den Sicher-
heitsgurt anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss der Beifah-
rer ebenfalls seinen Sicherheitsgurt anlegen, damit
die Warnleuchte (der Warnsummer) ausgeschaltet
wird.
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Weist die Mitfahrer auf den Rücksitzen darauf hin, die
Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.

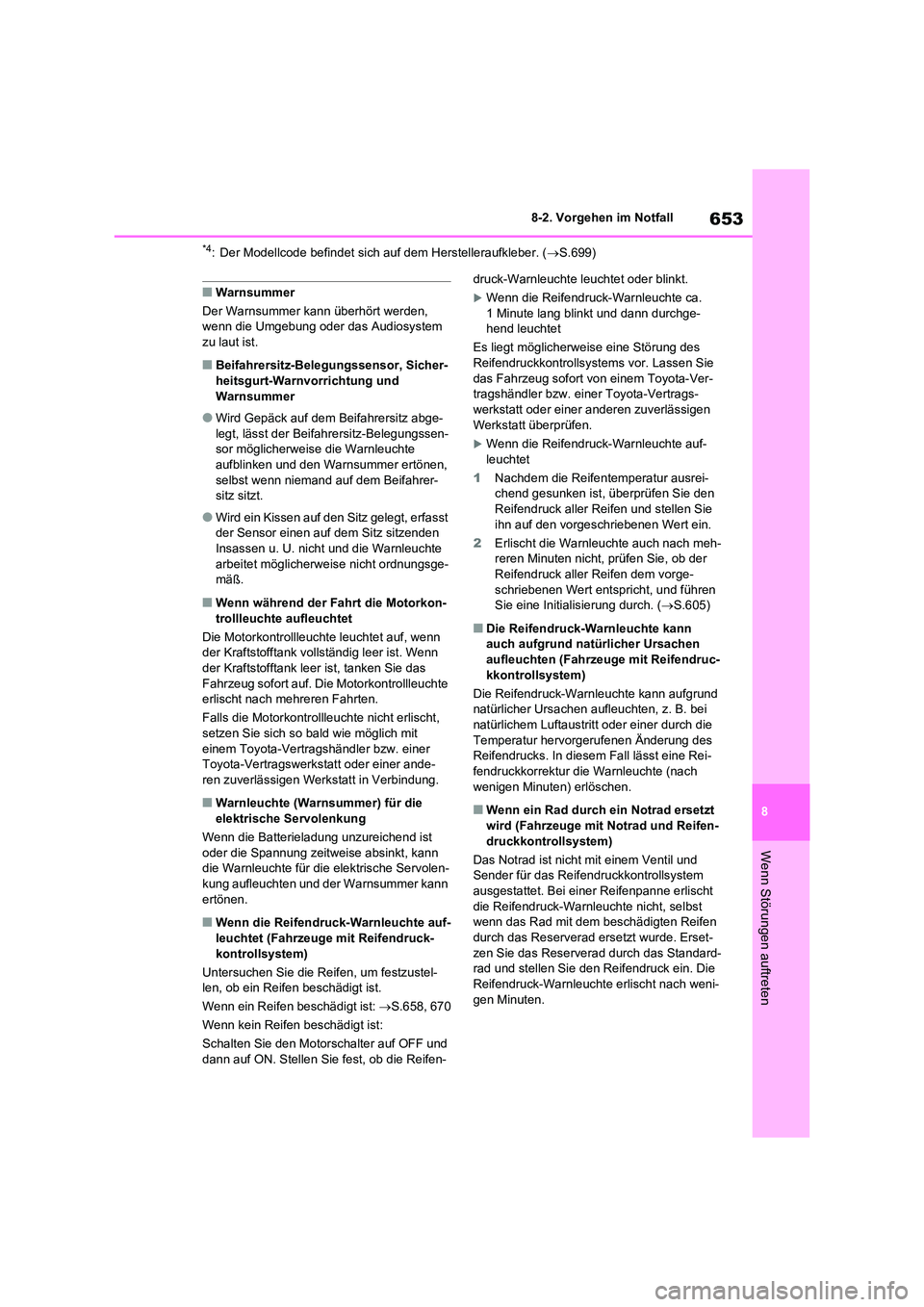

653
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
*4: Der Modellcode befindet sich auf dem Herstelleraufkleber. ( S.699)
■Warnsummer
Der Warnsummer kann überhört werden,
wenn die Umgebung oder das Audiosystem zu laut ist.
■Beifahrersitz-Belegungssensor, Sicher-
heitsgurt-Warnvorrichtung und
Warnsummer
●Wird Gepäck auf dem Beifahrersitz abge-
legt, lässt der Beifahrersitz-Belegungssen- sor möglicherweise die Warnleuchte
aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrer- sitz sitzt.
●Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen auf dem Sitz sitzenden
Insassen u. U. nicht und die Warnleuchte
arbeitet möglicherweise nicht ordnungsge- mäß.
■Wenn während der Fahrt die Motorkon-
trollleuchte aufleuchtet
Die Motorkontrollleuchte leuchtet auf, wenn
der Kraftstofftank vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das
Fahrzeug sofort auf. Die Motorkontrollleuchte
erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbindung.
■Warnleuchte (Warnsummer) für die
elektrische Servolenkung
Wenn die Batterieladung unzureichend ist
oder die Spannung zeitweise absinkt, kann die Warnleuchte für die elektrische Servolen-
kung aufleuchten und der Warnsummer kann
ertönen.
■Wenn die Reifendruck-Warnleuchte auf- leuchtet (Fahrzeuge mit Reifendruck-
kontrollsystem)
Untersuchen Sie die Reifen, um festzustel-
len, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.658, 670
Wenn kein Reifen beschädigt ist:
Schalten Sie den Motorschalter auf OFF und dann auf ON. Stellen Sie fest, ob die Reifen-
druck-Warnleuchte leuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca.
1 Minute lang blinkt und dann durchge- hend leuchtet
Es liegt möglicherweise eine Störung des
Reifendruckkontrollsystems vor. Lassen Sie
das Fahrzeug sofort von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wenn die Reifendruck-Warnleuchte auf-
leuchtet
1 Nachdem die Reifentemperatur ausrei- chend gesunken ist, überprüfen Sie den
Reifendruck aller Reifen und stellen Sie
ihn auf den vorgeschriebenen Wert ein.
2 Erlischt die Warnleuchte auch nach meh- reren Minuten nicht, prüfen Sie, ob der
Reifendruck aller Reifen dem vorge-
schriebenen Wert entspricht, und führen Sie eine Initialisierung durch. ( S.605)
■Die Reifendruck-Warnleuchte kann
auch aufgrund natürlicher Ursachen
aufleuchten (Fahrzeuge mit Reifendruc- kkontrollsystem)
Die Reifendruck-Warnleuchte kann aufgrund
natürlicher Ursachen aufleuchten, z. B. bei
natürlichem Luftaustritt oder einer durch die Temperatur hervorgerufenen Änderung des
Reifendrucks. In diesem Fall lässt eine Rei-
fendruckkorrektur die Warnleuchte (nach wenigen Minuten) erlöschen.
■Wenn ein Rad durch ein Notrad ersetzt
wird (Fahrzeuge mit Notrad und Reifen-
druckkontrollsystem)
Das Notrad ist nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem
ausgestattet. Bei einer Reifenpanne erlischt
die Reifendruck-Warnleuchte nicht, selbst wenn das Rad mit dem beschädigten Reifen
durch das Reserverad ersetzt wurde. Erset-
zen Sie das Reserverad durch das Standard- rad und stellen Sie den Reifendruck ein. Die
Reifendruck-Warnleuchte erlischt nach weni-
gen Minuten.

6548-2. Vorgehen im Notfall
■Bedingungen, unter denen das Reifen- druckkontrollsystem eventuell nicht
ordnungsgemäß funktioniert
 S.596
WARNUNG
■Wenn bei Anzeige einer Warnmel-
dung auf dem Multi-Informationsdis-
play eine Warnleuchte aufleuchtet
oder ein Warnsummer ertönt*
Lesen Sie die Meldung auf dem Multi-
Informationsdisplay und befolgen Sie die Anweisungen.
Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.*: Die Warnleuchten leuchten rot oder
gelb und der Warnsummer piept einmal
oder ertönt dauerhaft.
■Wenn die Warnleuchte für die elektri- sche Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die
von der Servolenkung geleistete Unter-
stützung eingeschränkt. Wenn die Leuchte rot leuchtet, leistet die Servolenkung keine
Unterstützung mehr und das Drehen des
Lenkrads wird extrem schwer. Wenn sich das Lenkrad schwergängiger
als gewöhnlich betätigen lässt, halten Sie
es gut fest und betätigen Sie es mit einem höheren Kraftaufwand als sonst.
■Wenn die Reifendruck-Warnleuchte
aufleuchtet (Fahrzeuge mit Reifen- druckkontrollsystem)
Beachten Sie unbedingt die folgenden
Vorsichtsmaßregeln. Anderenfalls könnten
Sie die Kontrolle über das Fahrzeug verlie- ren, wodurch es zu tödlichen oder schwe-
ren Verletzungen kommen kann.
●Halten Sie Ihr Fahrzeug so schnell wie
möglich an einer si cheren Stelle an. Korrigieren Sie sofort den Reifendruck.
●Wenn die Reifendruck-Warnleuchte
nach der Reifendruckkorrektur weiterhin
leuchtet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Rei-
fen. Falls Sie eine Reifenpanne haben,
montieren Sie das Reserverad und las- sen Sie den platten Reifen vom nächst-
gelegenen Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
reparieren.
●Vermeiden Sie plötzliche Lenk- und
Bremsmanöver. Bei einem schlechten Zustand der Reifen können Sie die Kon-
trolle über Lenkrad oder Bremsen ver-
lieren.
■Wenn ein Reifen platzt oder plötzlich
Luft verliert (Fahrzeuge mit Reifen-
druckkontrollsystem)
Das Reifendruckkontrollsystem wird unter Umständen nicht sofort aktiviert.
HINWEIS
■So stellen Sie den ordnungsgemäßen
Betrieb des Reifendruckkontrollsy-
stems sicher (Fahrzeuge mit Reifen-
druckkontrollsystem)
Montieren Sie keine Reifen unterschiedli- cher Spezifikationen oder von verschiede-
nen Herstellern, da dies den
ordnungsgemäßen Betrieb des Reifen- druckkontrollsystems beeinträchtigen
kann.

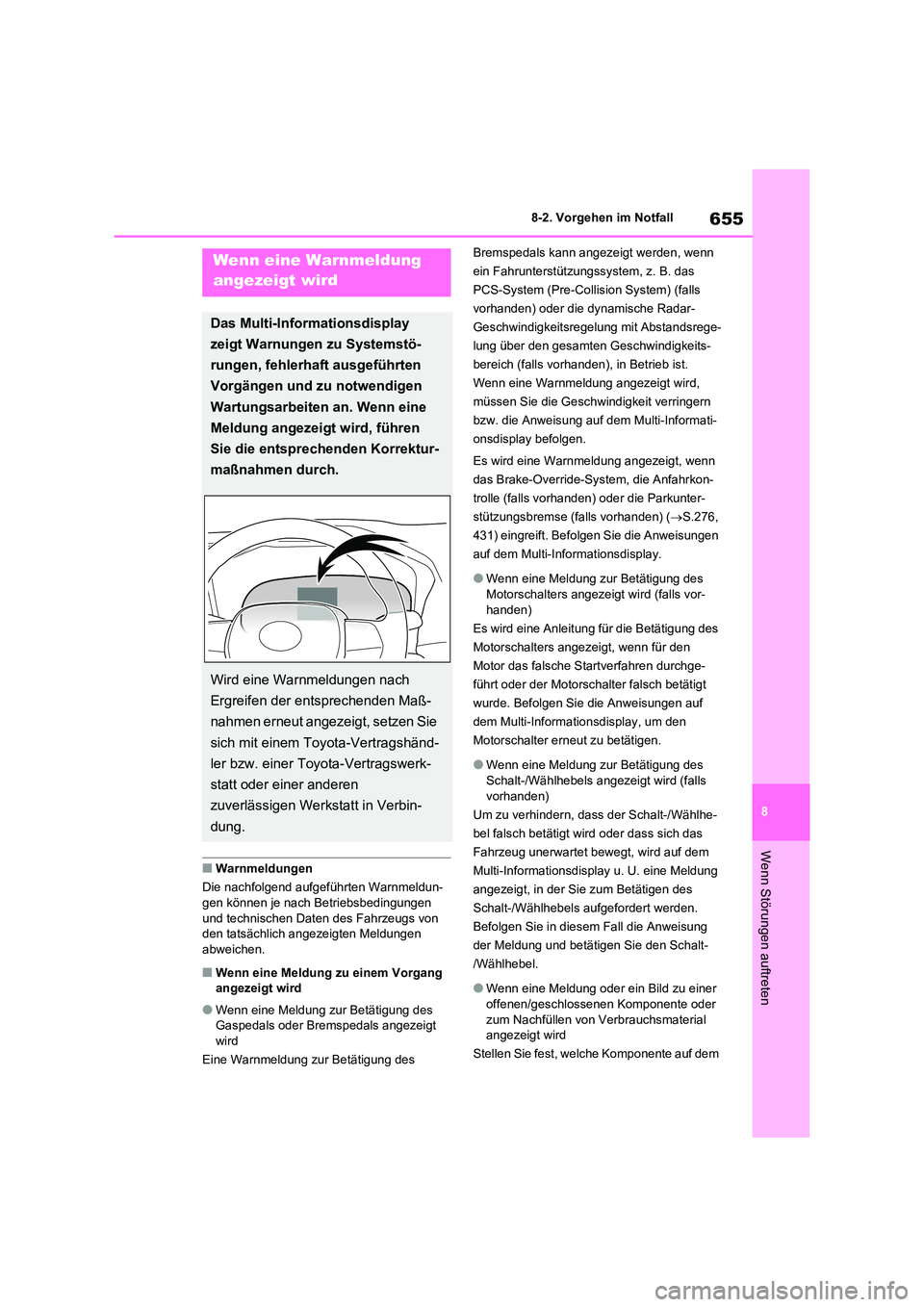

655
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Warnmeldungen
Die nachfolgend aufgeführten Warnmeldun-
gen können je nach Betriebsbedingungen und technischen Daten des Fahrzeugs von
den tatsächlich angezeigten Meldungen
abweichen.
■Wenn eine Meldung zu einem Vorgang angezeigt wird
●Wenn eine Meldung zur Betätigung des Gaspedals oder Bremspedals angezeigt
wird
Eine Warnmeldung zur Betätigung des
Bremspedals kann angezeigt werden, wenn
ein Fahrunterstützungssystem, z. B. das
PCS-System (Pre-Collision System) (falls
vorhanden) oder die dynamische Radar-
Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeits-
bereich (falls vorhanden), in Betrieb ist.
Wenn eine Warnmeldung angezeigt wird,
müssen Sie die Geschwindigkeit verringern
bzw. die Anweisung auf dem Multi-Informati-
onsdisplay befolgen.
Es wird eine Warnmeldung angezeigt, wenn
das Brake-Override-System, die Anfahrkon-
trolle (falls vorhanden) oder die Parkunter-
stützungsbremse (falls vorhanden) ( S.276,
431) eingreift. Befolgen Sie die Anweisungen
auf dem Multi-Informationsdisplay.
●Wenn eine Meldung zur Betätigung des
Motorschalters angezeigt wird (falls vor- handen)
Es wird eine Anleitung für die Betätigung des
Motorschalters angezeigt, wenn für den
Motor das falsche Startverfahren durchge-
führt oder der Motorschalter falsch betätigt
wurde. Befolgen Sie die Anweisungen auf
dem Multi-Informationsdisplay, um den
Motorschalter erneut zu betätigen.
●Wenn eine Meldung zur Betätigung des
Schalt-/Wählhebels angezeigt wird (falls vorhanden)
Um zu verhindern, dass der Schalt-/Wählhe-
bel falsch betätigt wird oder dass sich das
Fahrzeug unerwartet bewegt, wird auf dem
Multi-Informationsdisplay u. U. eine Meldung
angezeigt, in der Sie zum Betätigen des
Schalt-/Wählhebels aufgefordert werden.
Befolgen Sie in diesem Fall die Anweisung
der Meldung und betätigen Sie den Schalt-
/Wählhebel.
●Wenn eine Meldung oder ein Bild zu einer
offenen/geschlossenen Komponente oder zum Nachfüllen von Verbrauchsmaterial
angezeigt wird
Stellen Sie fest, welche Komponente auf dem
Wenn eine Warnmeldung
angezeigt wird
Das Multi-Informationsdisplay
zeigt Warnungen zu Systemstö-
rungen, fehlerhaft ausgeführten
Vorgängen und zu notwendigen
Wartungsarbeiten an. Wenn eine
Meldung angezeigt wird, führen
Sie die entsprechenden Korrektur-
maßnahmen durch.
Wird eine Warnmeldungen nach
Ergreifen der entsprechenden Maß-
nahmen erneut angezeigt, setzen Sie
sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Wer kstatt in Verbin-
dung.

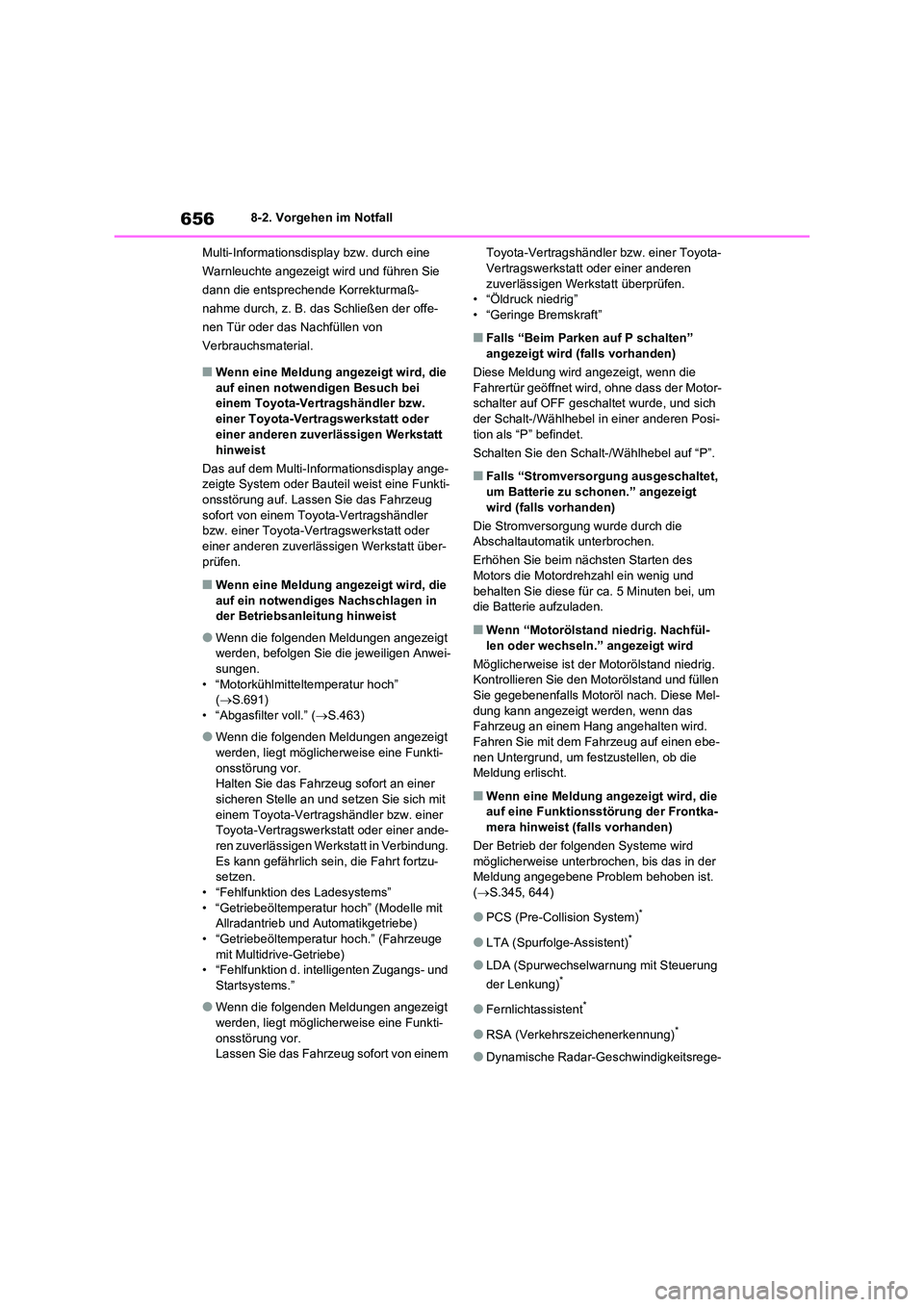

6568-2. Vorgehen im Notfall
Multi-Informationsdisplay bzw. durch eine
Warnleuchte angezeigt wird und führen Sie
dann die entsprechende Korrekturmaß-
nahme durch, z. B. das Schließen der offe-
nen Tür oder das Nachfüllen von
Verbrauchsmaterial.
■Wenn eine Meldung angezeigt wird, die
auf einen notwendigen Besuch bei einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
hinweist
Das auf dem Multi-Informationsdisplay ange- zeigte System oder Bauteil weist eine Funkti-
onsstörung auf. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
■Wenn eine Meldung angezeigt wird, die auf ein notwendiges Nachschlagen in
der Betriebsanleitung hinweist
●Wenn die folgenden Meldungen angezeigt
werden, befolgen Sie die jeweiligen Anwei-
sungen. • “Motorkühlmitteltemperatur hoch”
( S.691)
• “Abgasfilter voll.” ( S.463)
●Wenn die folgenden Meldungen angezeigt
werden, liegt möglicherweise eine Funkti- onsstörung vor.
Halten Sie das Fahrzeug sofort an einer
sicheren Stelle an und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzu-
setzen.
• “Fehlfunktion des Ladesystems” • “Getriebeöltemperatur hoch” (Modelle mit
Allradantrieb und Automatikgetriebe)
• “Getriebeöltemperatur hoch.” (Fahrzeuge mit Multidrive-Getriebe)
• “Fehlfunktion d. intelligenten Zugangs- und
Startsystems.”
●Wenn die folgenden Meldungen angezeigt
werden, liegt möglicherweise eine Funkti- onsstörung vor.
Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
• “Öldruck niedrig” • “Geringe Bremskraft”
■Falls “Beim Parken auf P schalten”
angezeigt wird (falls vorhanden)
Diese Meldung wird angezeigt, wenn die
Fahrertür geöffnet wird, ohne dass der Motor- schalter auf OFF geschaltet wurde, und sich
der Schalt-/Wählhebel in einer anderen Posi-
tion als “P” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”.
■Falls “Stromversorgung ausgeschaltet,
um Batterie zu schonen.” angezeigt wird (falls vorhanden)
Die Stromversorgung wurde durch die
Abschaltautomatik unterbrochen.
Erhöhen Sie beim nächsten Starten des
Motors die Motordrehzahl ein wenig und behalten Sie diese für ca. 5 Minuten bei, um
die Batterie aufzuladen.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Möglicherweise ist der Motorölstand niedrig. Kontrollieren Sie den Motorölstand und füllen
Sie gegebenenfalls Motoröl nach. Diese Mel-
dung kann angezeigt werden, wenn das Fahrzeug an einem Hang angehalten wird.
Fahren Sie mit dem Fahrzeug auf einen ebe-
nen Untergrund, um festzustellen, ob die Meldung erlischt.
■Wenn eine Meldung angezeigt wird, die
auf eine Funktionsstörung der Frontka-
mera hinweist (falls vorhanden)
Der Betrieb der folgenden Systeme wird möglicherweise unterbrochen, bis das in der
Meldung angegebene Problem behoben ist.
( S.345, 644)
●PCS (Pre-Collision System)*
●LTA (Spurfolge-Assistent)*
●LDA (Spurwechselwarnung mit Steuerung
der Lenkung)*
●Fernlichtassistent*
●RSA (Verkehrszeichenerkennung)*
●Dynamische Radar-Ges chwindigkeitsrege-
