2021 TOYOTA RAV4 Betriebsanleitungen (in German)

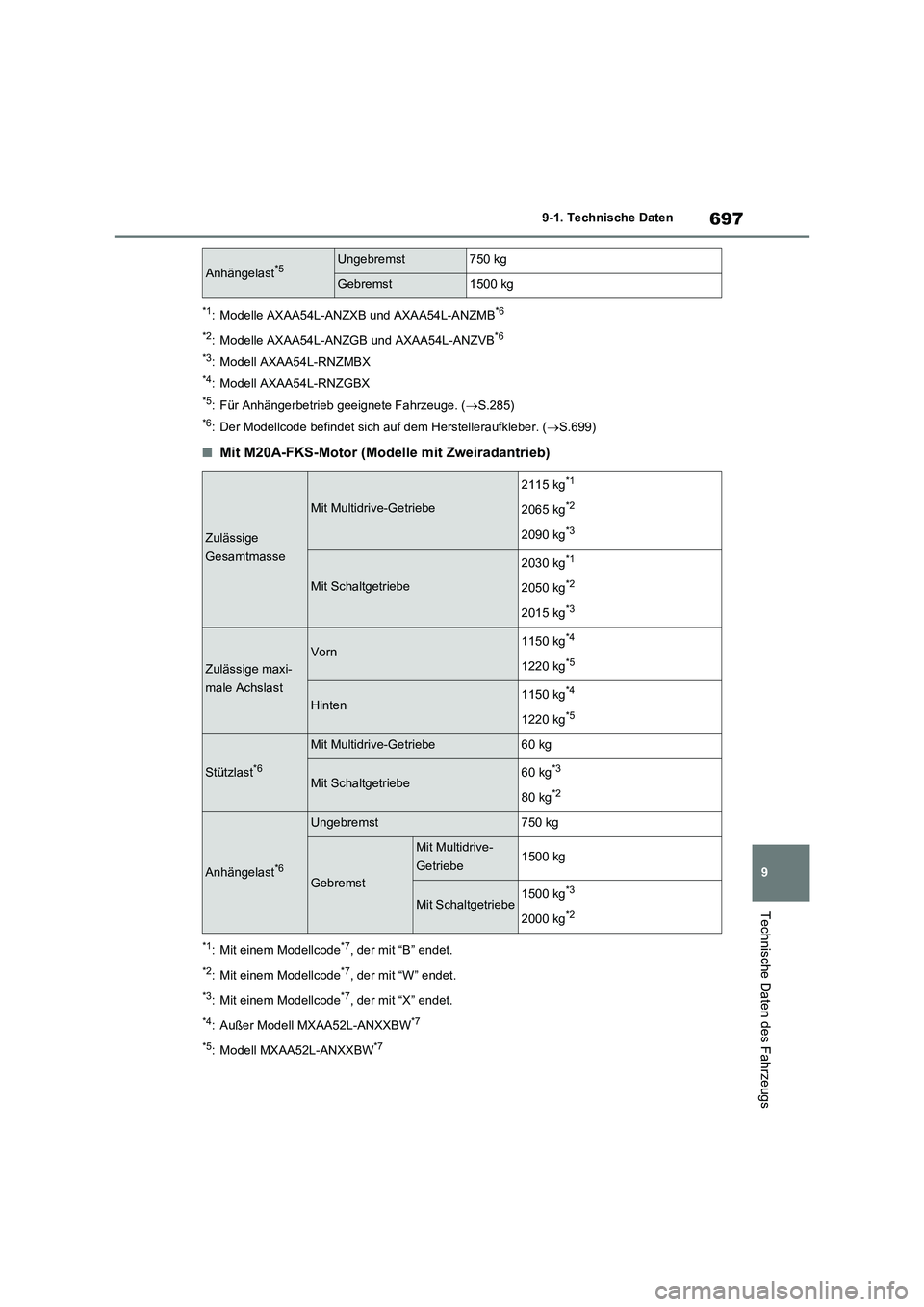

697
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Modelle AXAA54L-ANZXB und AXAA54L-ANZMB*6
*2
: Modelle AXAA54L-ANZGB und AXAA54L-ANZVB*6
*3
: Modell AXAA54L-RNZMBX
*4: Modell AXAA54L-RNZGBX
*5: Für Anhängerbetrieb geeignete Fahrzeuge. (S.285)
*6: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.699)
■Mit M20A-FKS-Motor (Modelle mit Zweiradantrieb)
*1: Mit einem Modellcode*7, der mit “B” endet.
*2: Mit einem Modellcode*7, der mit “W” endet.
*3: Mit einem Modellcode*7, der mit “X” endet.
*4: Außer Modell MXAA52L-ANXXBW*7
*5
: Modell MXAA52L-ANXXBW*7
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg
Zulässige
Gesamtmasse
Mit Multidrive-Getriebe
2115 kg*1
2065 kg*2
2090 kg*3
Mit Schaltgetriebe
2030 kg*1
2050 kg*2
2015 kg*3
Zulässige maxi-
male Achslast
Vorn1150 kg*4
1220 kg*5
Hinten1150 kg*4
1220 kg*5
Stützlast*6
Mit Multidrive-Getriebe60 kg
Mit Schaltgetriebe60 kg*3
80 kg*2
Anhängelast*6
Ungebremst750 kg
Gebremst
Mit Multidrive-
Getriebe1500 kg
Mit Schaltgetriebe1500 kg*3
2000 kg*2

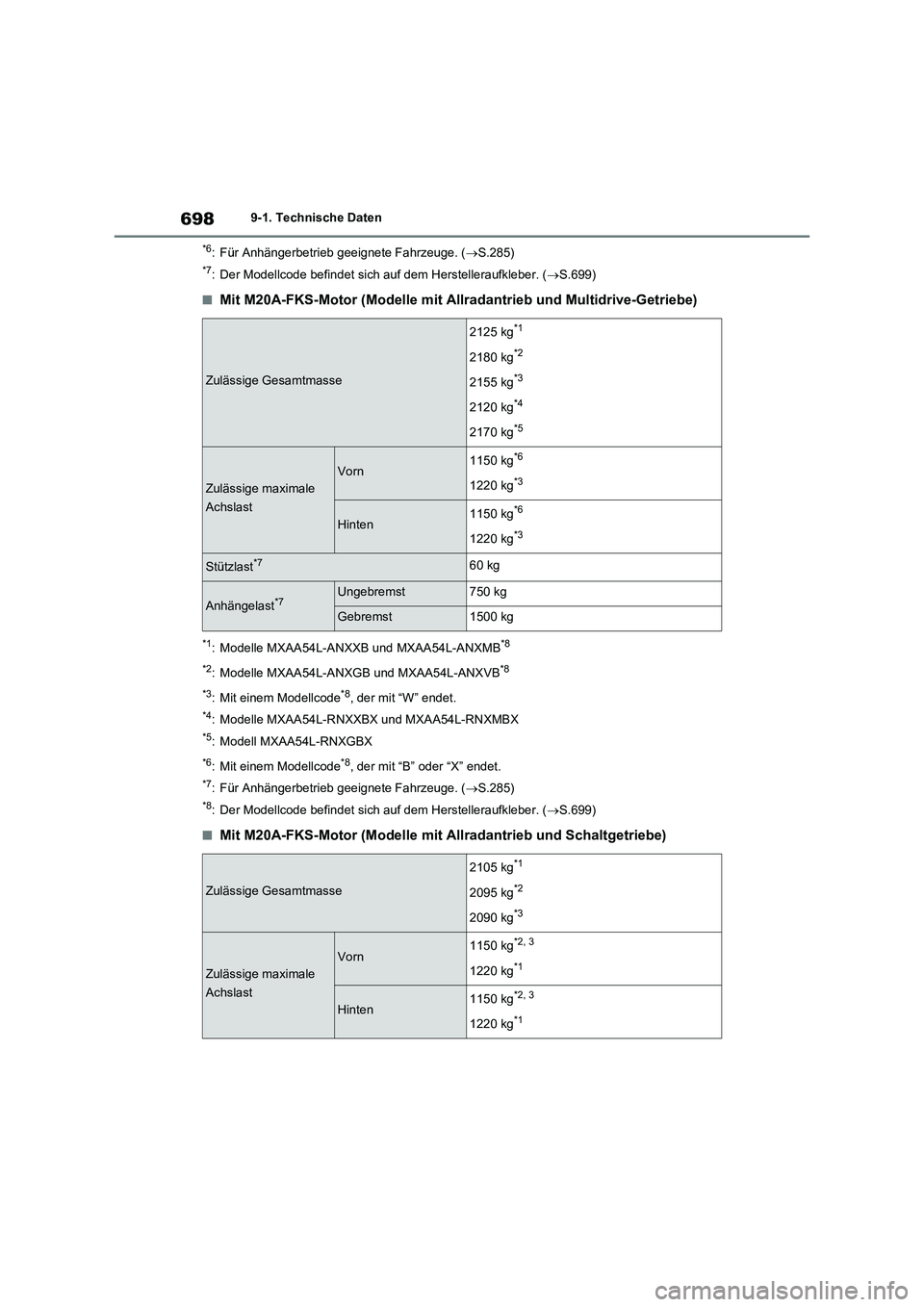

6989-1. Technische Daten
*6: Für Anhängerbetrieb geeignete Fahrzeuge. (S.285)
*7: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.699)
■Mit M20A-FKS-Motor (Modelle mit Allradantrieb und Multidrive-Getriebe)
*1: Modelle MXAA54L-ANXXB und MXAA54L-ANXMB*8
*2
: Modelle MXAA54L-ANXGB und MXAA54L-ANXVB*8
*3
: Mit einem Modellcode*8, der mit “W” endet.
*4: Modelle MXAA54L-RNXXBX und MXAA54L-RNXMBX
*5: Modell MXAA54L-RNXGBX
*6: Mit einem Modellcode*8, der mit “B” oder “X” endet.
*7: Für Anhängerbetrieb geeignete Fahrzeuge. (S.285)
*8: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.699)
■Mit M20A-FKS-Motor (Modelle mit Allradantrieb und Schaltgetriebe)
Zulässige Gesamtmasse
2125 kg*1
2180 kg*2
2155 kg*3
2120 kg*4
2170 kg*5
Zulässige maximale
Achslast
Vorn1150 kg*6
1220 kg*3
Hinten1150 kg*6
1220 kg*3
Stützlast*760 kg
Anhängelast*7Ungebremst750 kg
Gebremst1500 kg
Zulässige Gesamtmasse
2105 kg*1
2095 kg*2
2090 kg*3
Zulässige maximale
Achslast
Vorn1150 kg*2, 3
1220 kg*1
Hinten1150 kg*2, 3
1220 kg*1

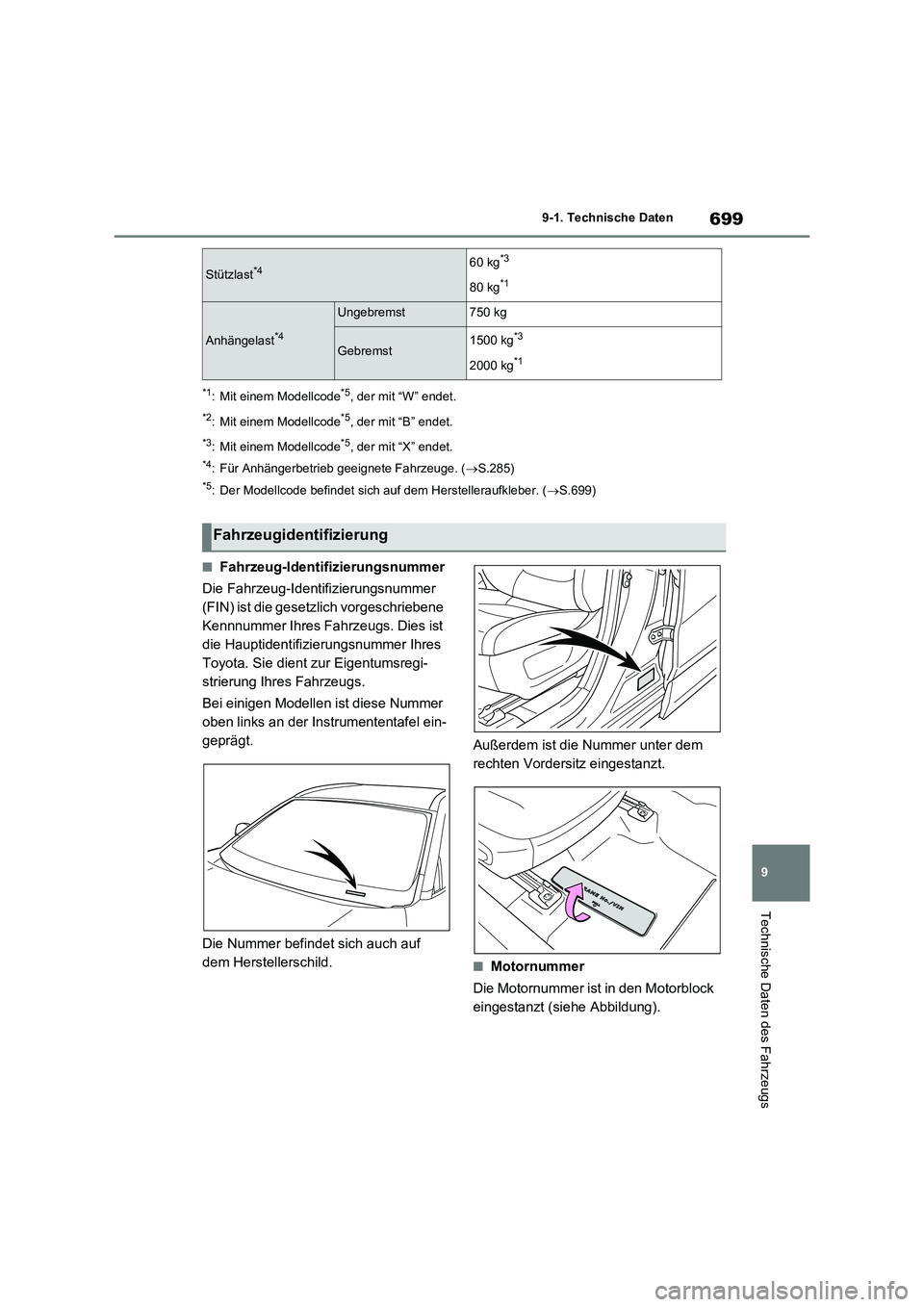

699
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Mit einem Modellcode*5, der mit “W” endet.
*2: Mit einem Modellcode*5, der mit “B” endet.
*3: Mit einem Modellcode*5, der mit “X” endet.
*4: Für Anhängerbetrieb geeignete Fahrzeuge. ( S.285)
*5: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.699)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(FIN) ist die gesetzlich vorgeschriebene
Kennnummer Ihres Fahrzeugs. Dies ist
die Hauptidentifizierungsnummer Ihres
Toyota. Sie dient zur Eigentumsregi-
strierung Ihres Fahrzeugs.
Bei einigen Modellen ist diese Nummer
oben links an der Instrumententafel ein-
geprägt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Außerdem ist die Nummer unter dem
rechten Vordersitz eingestanzt.
■Motornummer
Die Motornummer ist in den Motorblock
eingestanzt (siehe Abbildung).
Stützlast*460 kg*3
80 kg*1
Anhängelast*4
Ungebremst750 kg
Gebremst1500 kg*3
2000 kg*1
Fahrzeugidentifizierung

7009-1. Technische Daten
M20A-FKS-Motor
A25A-FKS-Motor

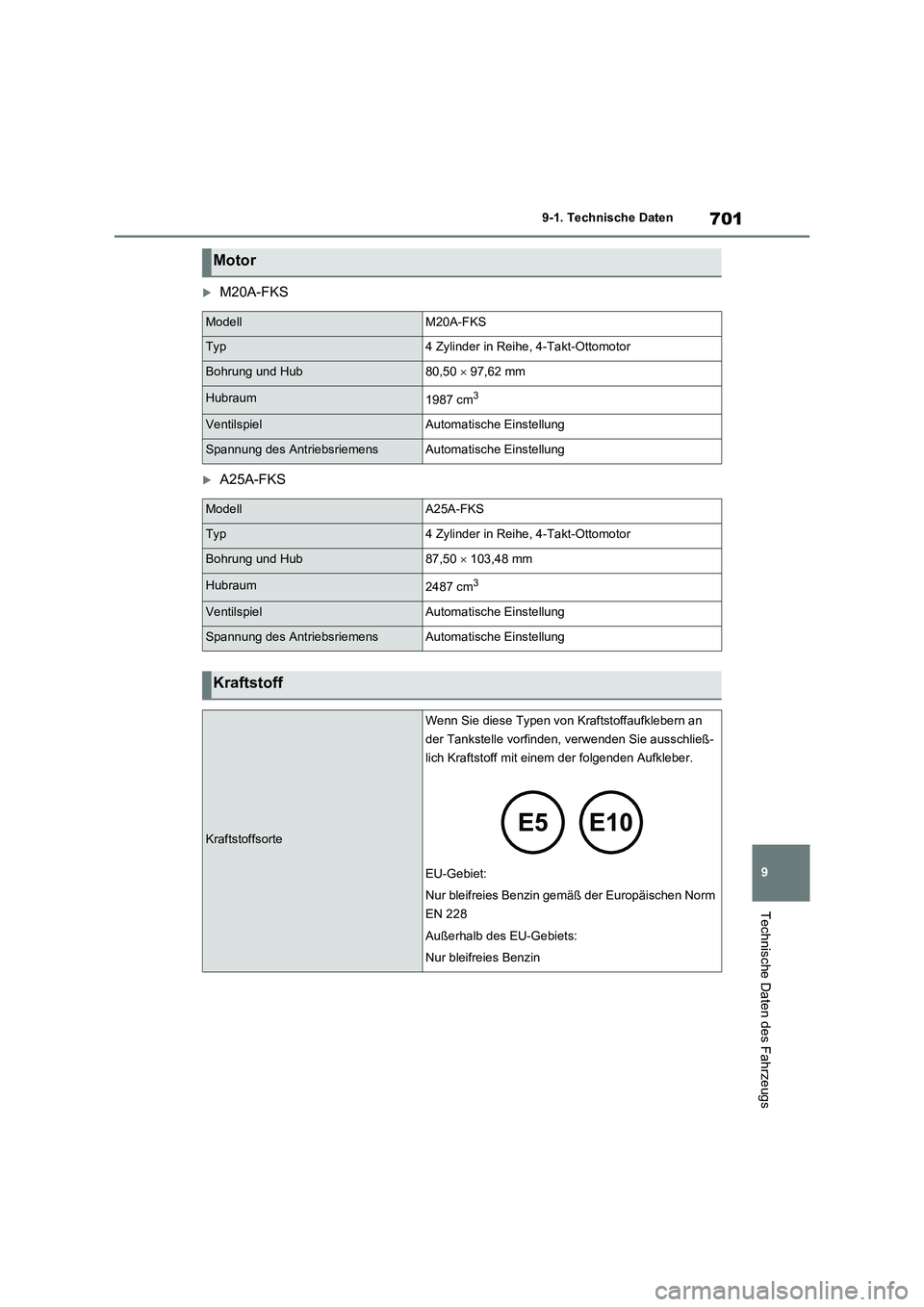

701
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
M20A-FKS
A25A-FKS
Motor
ModellM20A-FKS
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,50  97,62 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung
Spannung des AntriebsriemensAutomatische Einstellung
ModellA25A-FKS
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub87,50  103,48 mm
Hubraum2487 cm3
VentilspielAutomatische Einstellung
Spannung des AntriebsriemensAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie diese Typen von Kraftstoffaufklebern an
der Tankstelle vorfinden, verwenden Sie ausschließ-
lich Kraftstoff mit einem der folgenden Aufkleber.
EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen Norm
EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin

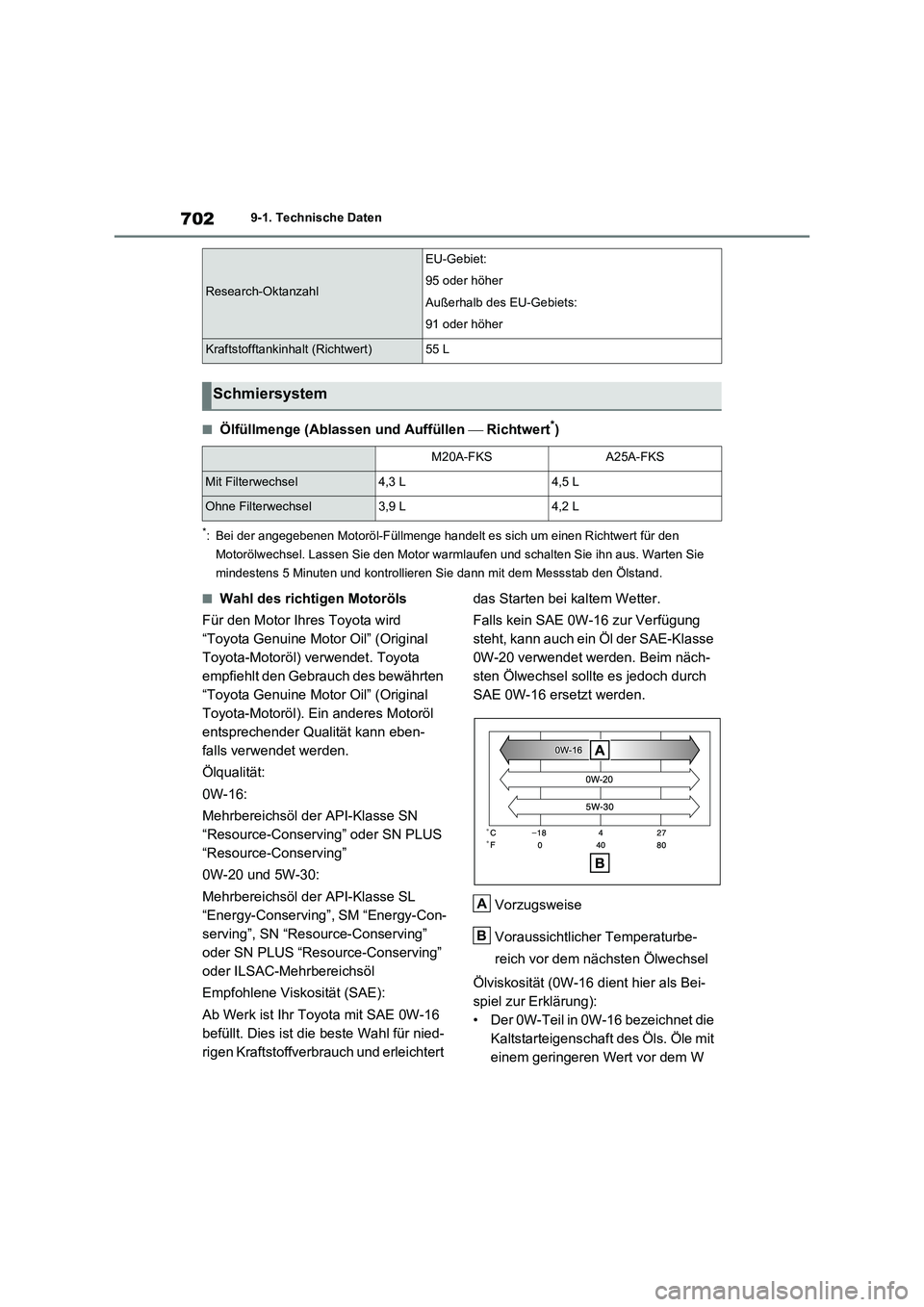

7029-1. Technische Daten
■Ölfüllmenge (Ablassen und Auffüllen  Richtwert*)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus. Warten Sie
mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den Ölstand.
■Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird
“Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota
empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original
Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann eben-
falls verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Klasse SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”
0W-20 und 5W-30:
Mehrbereichsöl der API-Klasse SL
“Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving”
oder SN PLUS “Resource-Conserving”
oder ILSAC-Mehrbereichsöl
Empfohlene Viskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE 0W-16
befüllt. Dies ist die beste Wahl für nied-
rigen Kraftstoffverbrauch und erleichtert das Starten bei kaltem Wetter.
Falls kein SAE 0W-16 zur Verfügung
steht, kann auch ein Öl der SAE-Klasse
0W-20 verwendet werden. Beim näch-
sten Ölwechsel sollte es jedoch durch
SAE 0W-16 ersetzt werden.
Vorzugsweise
Voraussichtlicher Temperaturbe-
reich vor dem nächsten Ölwechsel
Ölviskosität (0W-16 dient hier als Bei-
spiel zur Erklärung):
• Der 0W-Teil in 0W-16 bezeichnet die
Kaltstarteigenschaft des Öls. Öle mit
einem geringeren Wert vor dem W
Research-Oktanzahl
EU-Gebiet:
95 oder höher
Außerhalb des EU-Gebiets:
91 oder höher
Kraftstofftankinhalt (Richtwert)55 L
Schmiersystem
M20A-FKSA25A-FKS
Mit Filterwechsel4,3 L4,5 L
Ohne Filterwechsel3,9 L4,2 L
A
B

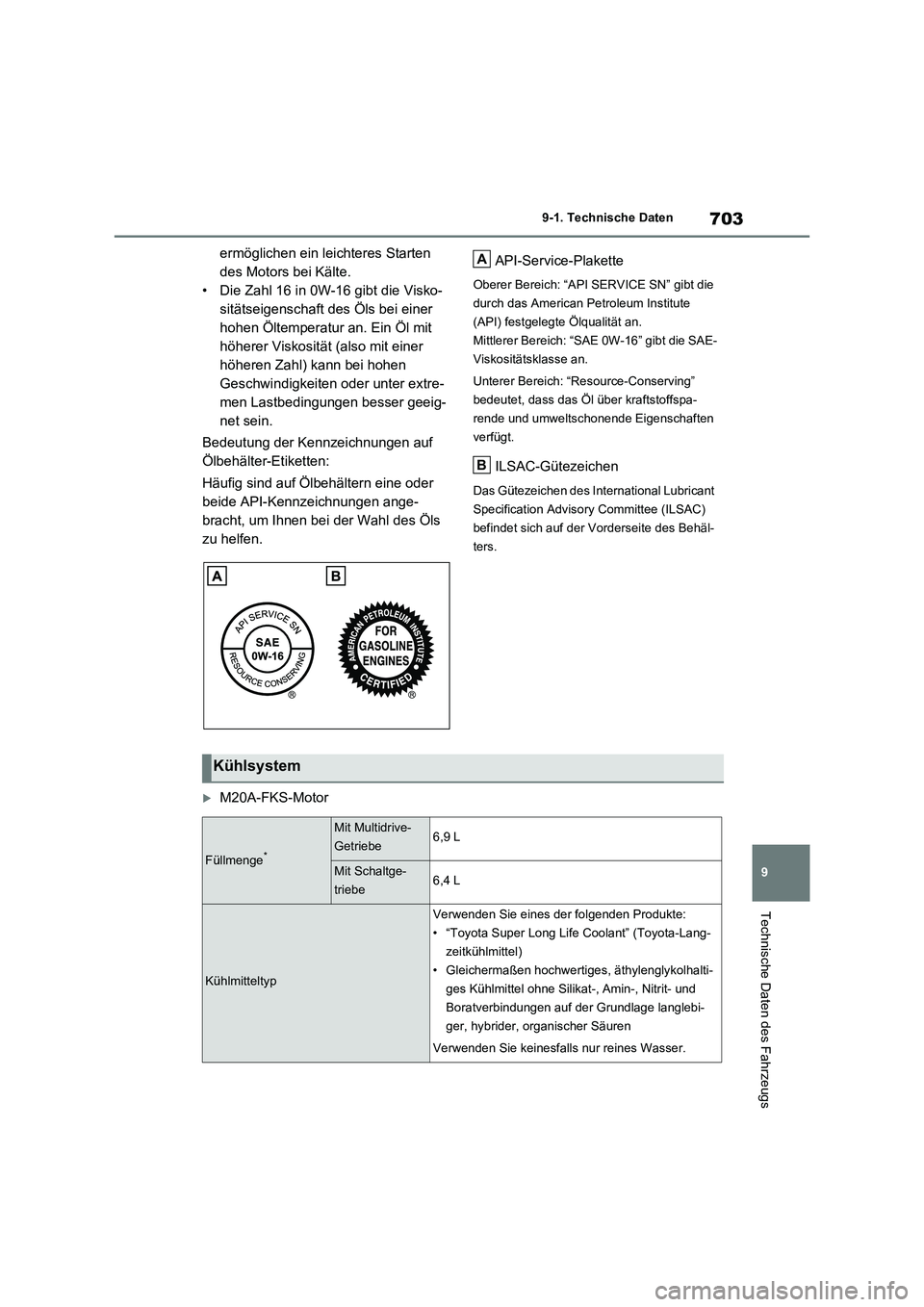

703
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 16 in 0W-16 gibt die Visko-
sitätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit
höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen
Geschwindigkeiten oder unter extre-
men Lastbedingungen besser geeig-
net sein.
Bedeutung der Kennzeichnungen auf
Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder
beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls
zu helfen.API-Service-Plakette
Oberer Bereich: “API SERVICE SN” gibt die
durch das American Petroleum Institute
(API) festgelegte Ölqualität an.
Mittlerer Bereich: “SAE 0W-16” gibt die SAE-
Viskositätsklasse an.
Unterer Bereich: “Resource-Conserving”
bedeutet, dass das Öl über kraftstoffspa-
rende und umweltschonende Eigenschaften
verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant
Specification Advisory Committee (ILSAC)
befindet sich auf der Vorderseite des Behäl-
ters.
M20A-FKS-Motor
A
B
Kühlsystem
Füllmenge*
Mit Multidrive-
Getriebe6,9 L
Mit Schaltge-
triebe6,4 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.

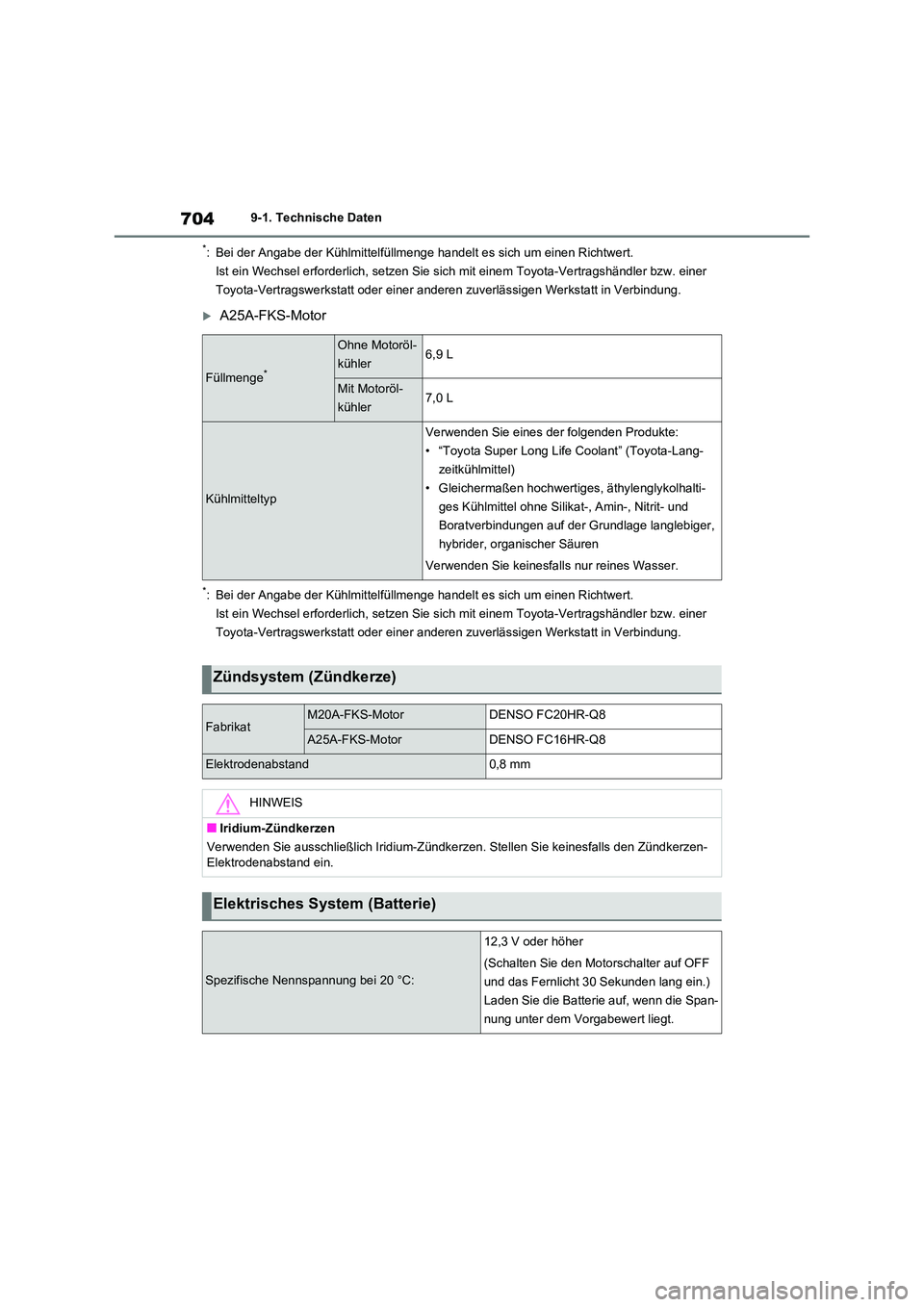

7049-1. Technische Daten
*: Bei der Angabe der Kühlmittelfüllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
A25A-FKS-Motor
*: Bei der Angabe der Kühlmittelfüllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Füllmenge*
Ohne Motoröl-
kühler6,9 L
Mit Motoröl-
kühler7,0 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger,
hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatM20A-FKS-MotorDENSO FC20HR-Q8
A25A-FKS-MotorDENSO FC16HR-Q8
Elektrodenabstand0,8 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerz en. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.
Elektrisches System (Batterie)
Spezifische Nennspannung bei 20 °C:
12,3 V oder höher
(Schalten Sie den Motorschalter auf OFF
und das Fernlicht 30 Sekunden lang ein.)
Laden Sie die Batterie auf, wenn die Span-
nung unter dem Vorgabewert liegt.
