2021 TOYOTA RAV4 Betriebsanleitungen (in German)

585
7 7-3. Wartung in Eigenregie
Wartung und Pflege
■Hinten

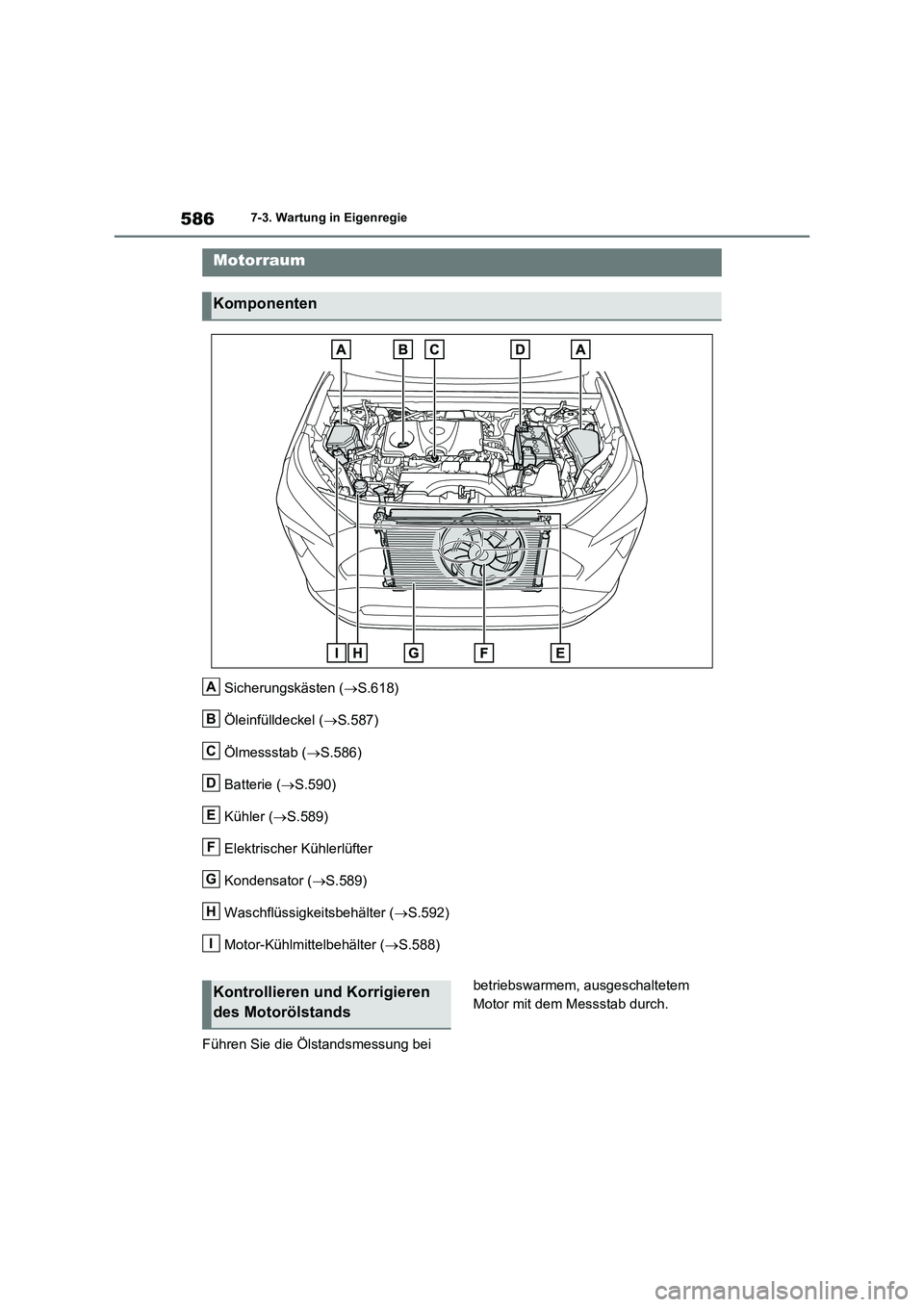

5867-3. Wartung in Eigenregie
Sicherungskästen (S.618)
Öleinfülldeckel (S.587)
Ölmessstab (S.586)
Batterie (S.590)
Kühler (S.589)
Elektrischer Kühlerlüfter
Kondensator (S.589)
Waschflüssigkeitsbehälter (S.592)
Motor-Kühlmittelbehälter (S.588)
Führen Sie die Ölstandsmessung bei betriebswarmem, ausgeschaltetem
Motor mit dem Messstab durch.
Motorraum
Komponenten
A
B
C
D
E
F
G
H
I
Kontrollieren und Korrigieren
des Motorölstands

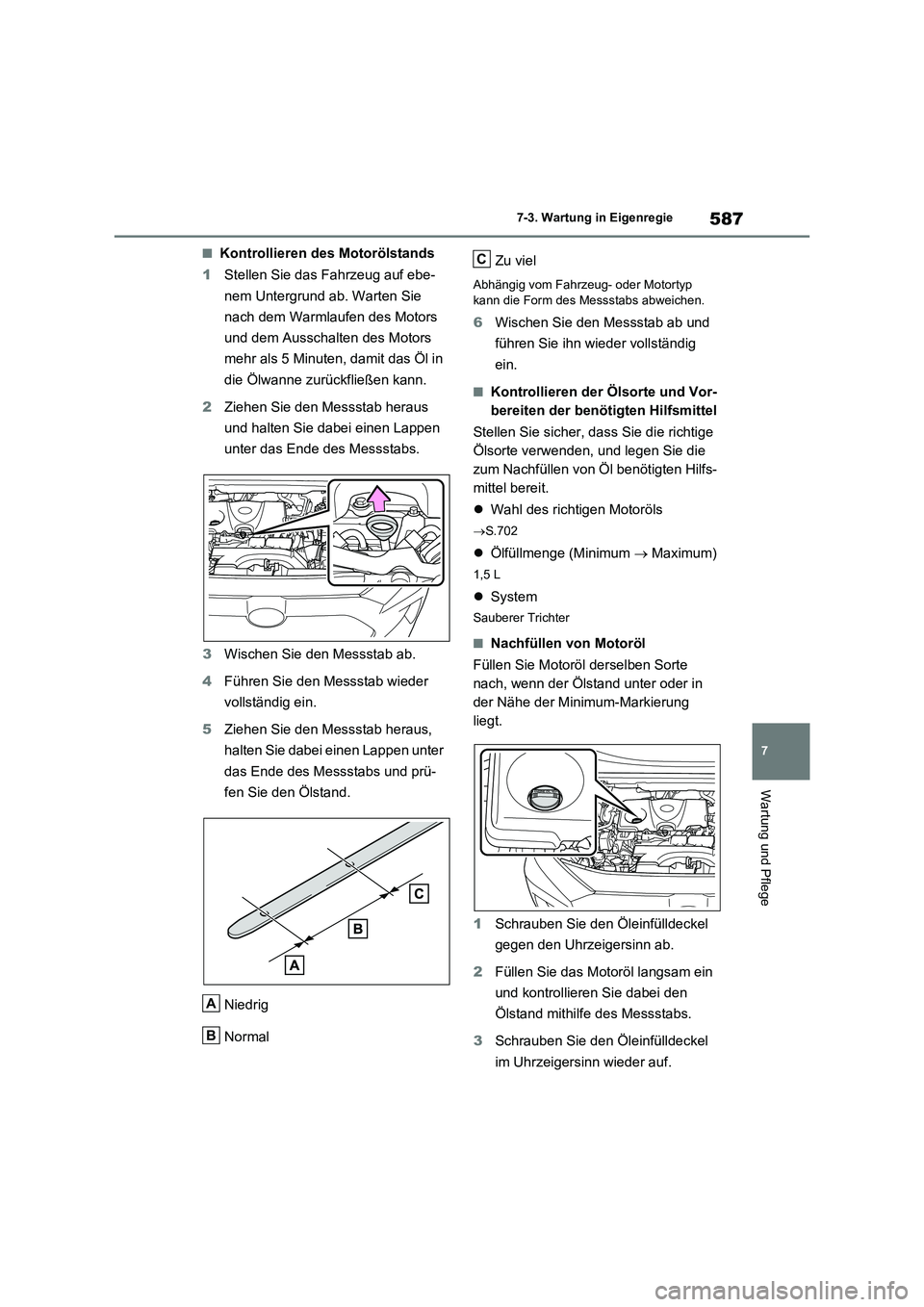

587
7 7-3. Wartung in Eigenregie
Wartung und Pflege
■Kontrollieren des Motorölstands
1Stellen Sie das Fahrzeug auf ebe-
nem Untergrund ab. Warten Sie
nach dem Warmlaufen des Motors
und dem Ausschalten des Motors
mehr als 5 Minuten, damit das Öl in
die Ölwanne zurückfließen kann.
2Ziehen Sie den Messstab heraus
und halten Sie dabei einen Lappen
unter das Ende des Messstabs.
3Wischen Sie den Messstab ab.
4Führen Sie den Messstab wieder
vollständig ein.
5Ziehen Sie den Messstab heraus,
halten Sie dabei einen Lappen unter
das Ende des Messstabs und prü-
fen Sie den Ölstand.
Niedrig
NormalZu viel
Abhängig vom Fahrzeug- oder Motortyp
kann die Form des Messstabs abweichen.
6Wischen Sie den Messstab ab und
führen Sie ihn wieder vollständig
ein.
■Kontrollieren der Ölsorte und Vor-
bereiten der benötigten Hilfsmittel
Stellen Sie sicher, dass Sie die richtige
Ölsorte verwenden, und legen Sie die
zum Nachfüllen von Öl benötigten Hilfs-
mittel bereit.
Wahl des richtigen Motoröls
S.702
Ölfüllmenge (Minimum  Maximum)
1,5 L
System
Sauberer Trichter
■Nachfüllen von Motoröl
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder in
der Nähe der Minimum-Markierung
liegt.
1Schrauben Sie den Öleinfülldeckel
gegen den Uhrzeigersinn ab.
2Füllen Sie das Motoröl langsam ein
und kontrollieren Sie dabei den
Ölstand mithilfe des Messstabs.
3Schrauben Sie den Öleinfülldeckel
im Uhrzeigersinn wieder auf.
A
B
C

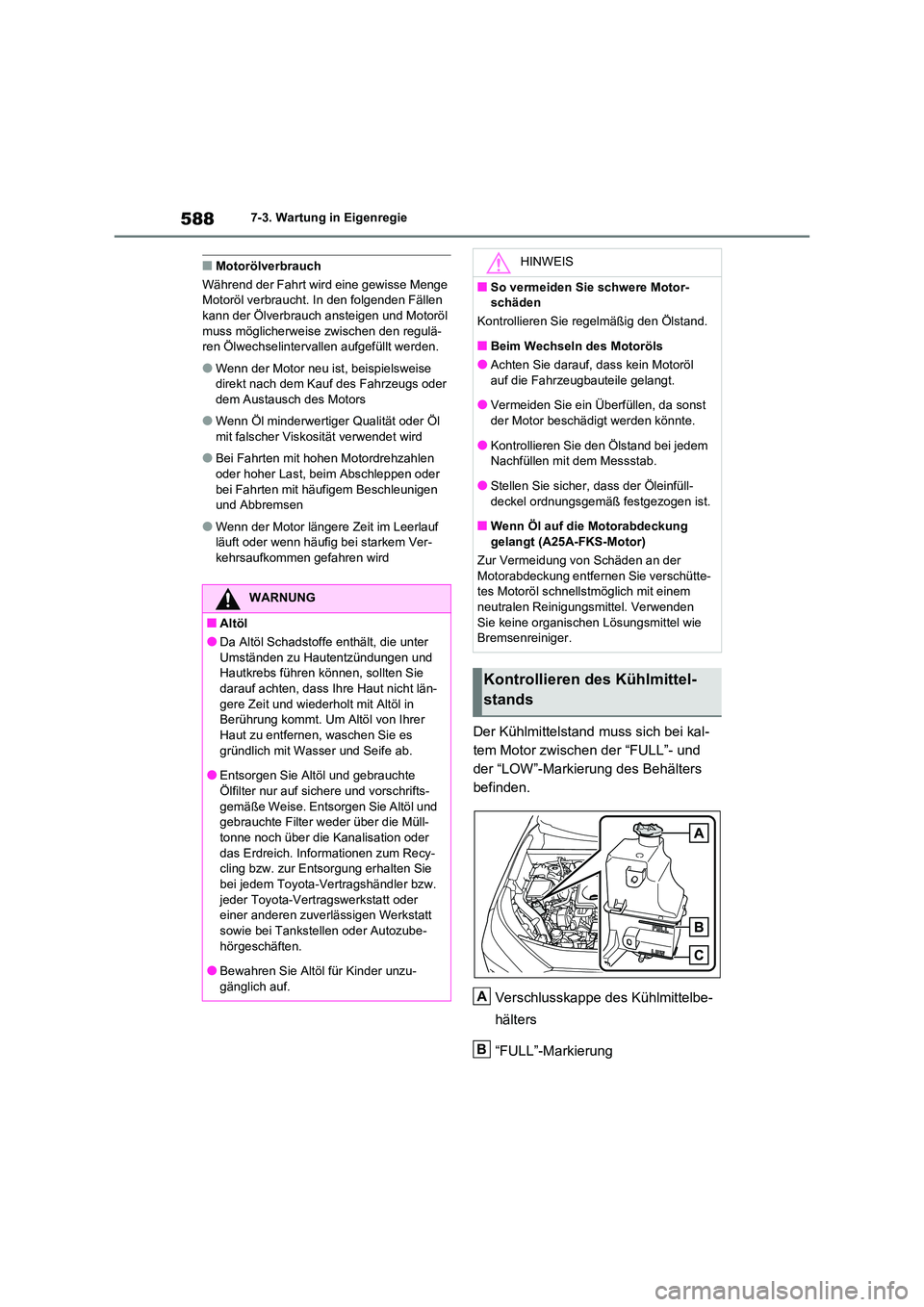

5887-3. Wartung in Eigenregie
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden Fällen
kann der Ölverbrauch ansteigen und Motoröl
muss möglicherweis e zwischen den regulä- ren Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
●Wenn Öl minderwertiger Qualität oder Öl
mit falscher Viskosität verwendet wird
●Bei Fahrten mit hohen Motordrehzahlen
oder hoher Last, beim Abschleppen oder
bei Fahrten mit häufigem Beschleunigen und Abbremsen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
Der Kühlmittelstand muss sich bei kal-
tem Motor zwischen der “FULL”- und
der “LOW”-Markierung des Behälters
befinden.
Verschlusskappe des Kühlmittelbe-
hälters
“FULL”-Markierung
WARNUNG
■Altöl
●Da Altöl Schadstoffe enthält, die unter
Umständen zu Hautentzündungen und Hautkrebs führen können, sollten Sie
darauf achten, dass Ihre Haut nicht län-
gere Zeit und wiederholt mit Altöl in Berührung kommt. Um Altöl von Ihrer
Haut zu entfernen, waschen Sie es
gründlich mit Wasser und Seife ab.
●Entsorgen Sie Altöl und gebrauchte
Ölfilter nur auf sichere und vorschrifts-
gemäße Weise. Entsorgen Sie Altöl und gebrauchte Filter weder über die Müll-
tonne noch über die Kanalisation oder
das Erdreich. Informationen zum Recy- cling bzw. zur Entsorgung erhalten Sie
bei jedem Toyota-Vertragshändler bzw.
jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
sowie bei Tankstellen oder Autozube-
hörgeschäften.
●Bewahren Sie Altöl für Kinder unzu-
gänglich auf.
HINWEIS
■So vermeiden Sie schwere Motor-
schäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da sonst
der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem
Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Öleinfüll- deckel ordnungsgemäß festgezogen ist.
■Wenn Öl auf die Motorabdeckung
gelangt (A25A-FKS-Motor)
Zur Vermeidung von Schäden an der Motorabdeckung entfernen Sie verschütte-
tes Motoröl schnellstmöglich mit einem
neutralen Reinigungsmittel. Verwenden Sie keine organischen Lösungsmittel wie
Bremsenreiniger.
Kontrollieren des Kühlmittel-
stands
A
B

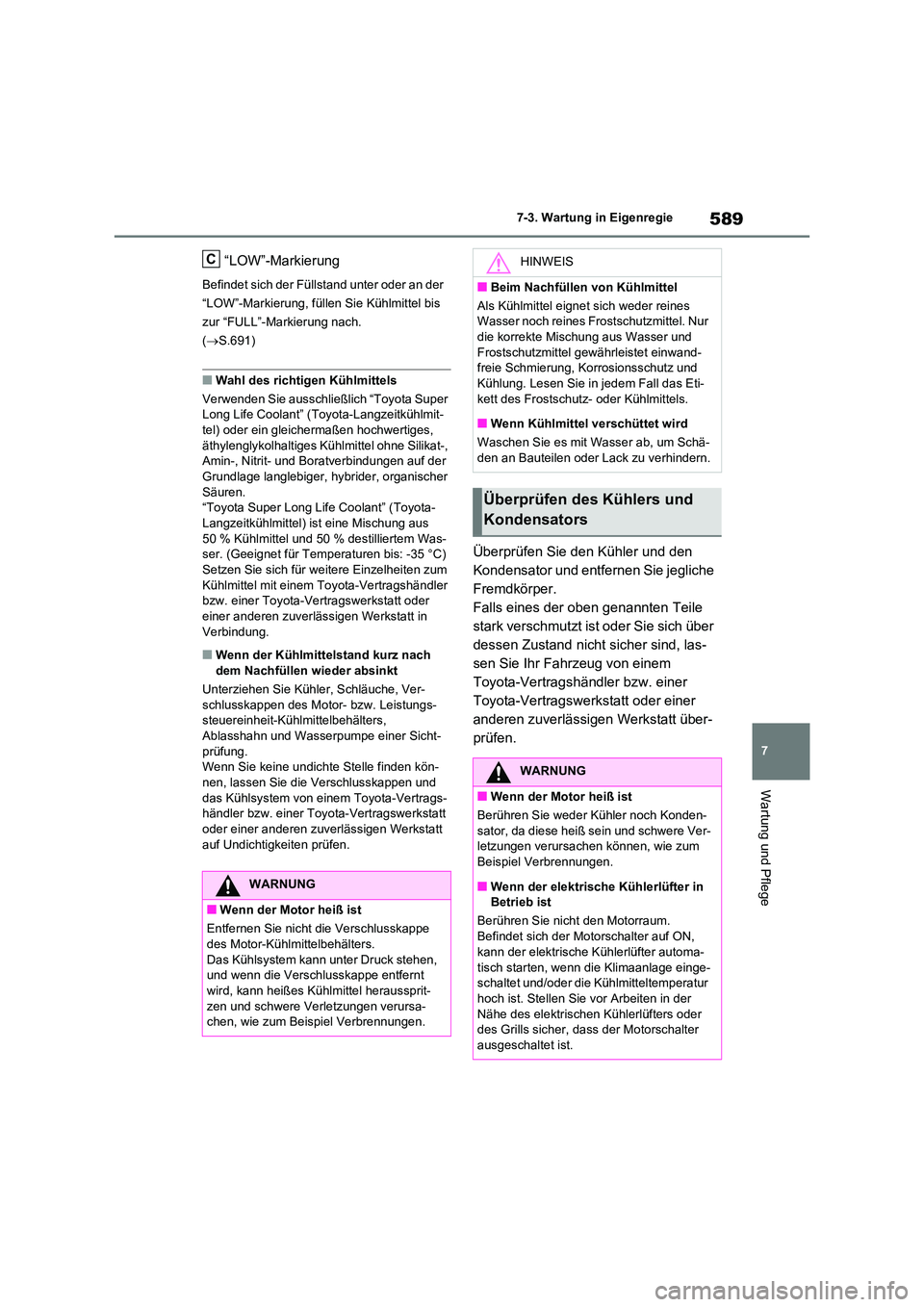

589
7
7-3. Wartung in Eigenregie
Wartung und Pflege
“LOW”-Markierung
Befindet sich der Füllstand unter oder an der
“LOW”-Markierung, füllen Sie Kühlmittel bis
zur “FULL”-Markierung nach.
( S.691)
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super
Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges K ühlmittel ohne Silikat-,
Amin-, Nitrit- und Boratverbindungen auf der
Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-
Langzeitkühlmittel) is t eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Was- ser. (Geeignet für Temperaturen bis: -35 °C)
Setzen Sie sich für weitere Einzelheiten zum
Kühlmittel mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Ver-
schlusskappen des Motor- bzw. Leistungs-
steuereinheit-Kühlmittelbehälters, Ablasshahn und Wasserpumpe einer Sicht-
prüfung.
Wenn Sie keine undichte Stelle finden kön- nen, lassen Sie die Verschlusskappen und
das Kühlsystem von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
auf Undichtigkeiten prüfen.
Überprüfen Sie den Kühler und den
Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile
stark verschmutzt ist oder Sie sich über
dessen Zustand nicht sicher sind, las-
sen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
WARNUNG
■Wenn der Motor heiß ist
Entfernen Sie nicht die Verschlusskappe
des Motor-Kühlmittelbehälters. Das Kühlsystem kann unter Druck stehen,
und wenn die Verschlusskappe entfernt
wird, kann heißes Kühlmittel heraussprit- zen und schwere Verletzungen verursa-
chen, wie zum Beispiel Verbrennungen.
CHINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines
Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung aus Wasser und Frostschutzmittel gewährleistet einwand-
freie Schmierung, Korrosionsschutz und
Kühlung. Lesen Sie in jedem Fall das Eti- kett des Frostschutz- oder Kühlmittels.
■Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schä-
den an Bauteilen oder Lack zu verhindern.
Überprüfen des Kühlers und
Kondensators
WARNUNG
■Wenn der Motor heiß ist
Berühren Sie weder Kühler noch Konden-
sator, da diese heiß sein und schwere Ver- letzungen verursachen können, wie zum
Beispiel Verbrennungen.
■Wenn der elektrische Kühlerlüfter in Betrieb ist
Berühren Sie nicht den Motorraum.
Befindet sich der Motorschalter auf ON,
kann der elektrische Kühlerlüfter automa-
tisch starten, wenn die Klimaanlage einge- schaltet und/oder die Kühlmitteltemperatur
hoch ist. Stellen Sie vor Arbeiten in der
Nähe des elektrischen Kühlerlüfters oder des Grills sicher, dass der Motorschalter
ausgeschaltet ist.

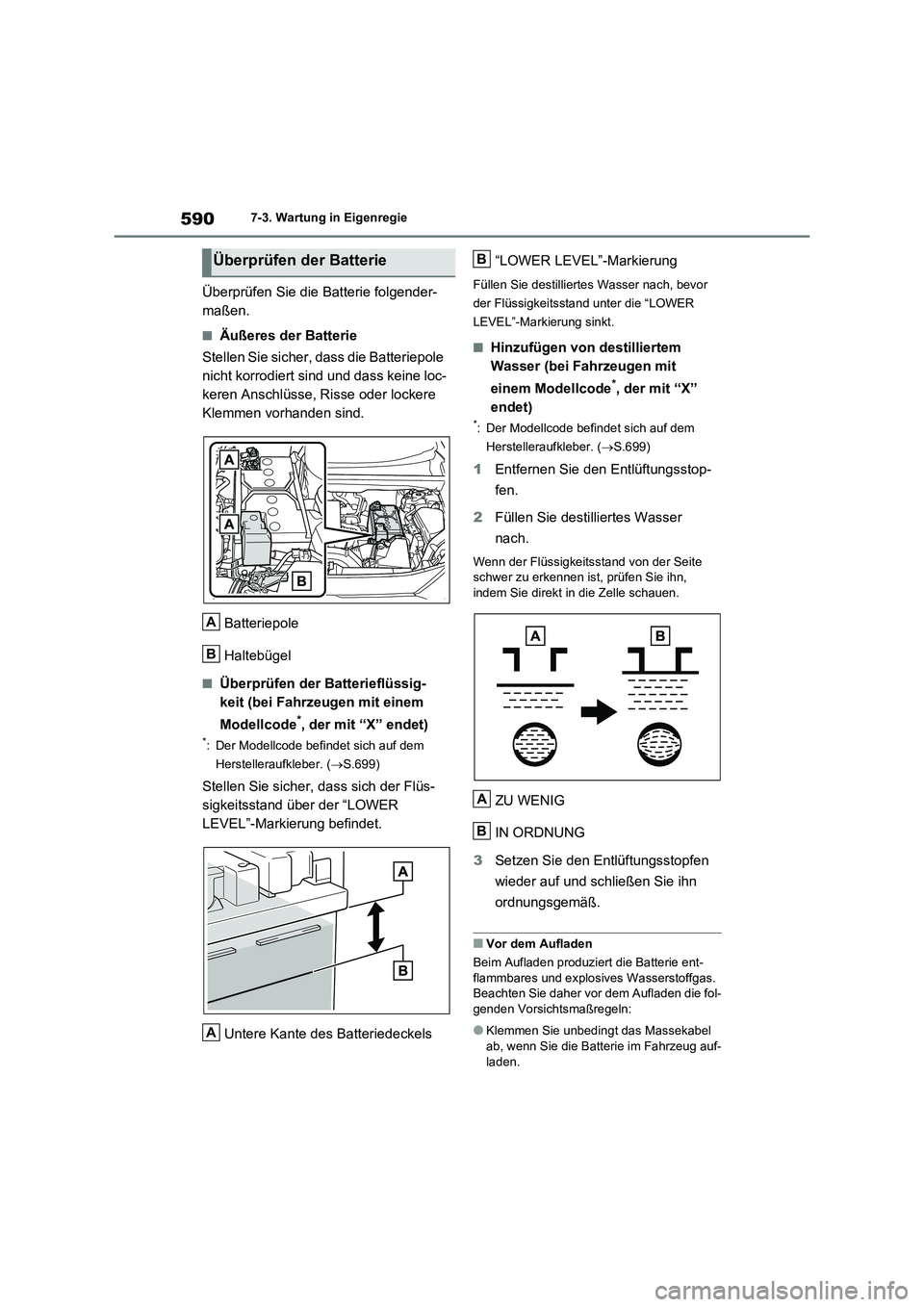

5907-3. Wartung in Eigenregie
Überprüfen Sie die Batterie folgender-
maßen.
■Äußeres der Batterie
Stellen Sie sicher, dass die Batteriepole
nicht korrodiert sind und dass keine loc-
keren Anschlüsse, Risse oder lockere
Klemmen vorhanden sind.
Batteriepole
Haltebügel
■Überprüfen der Batterieflüssig-
keit (bei Fahrzeugen mit einem
Modellcode
*, der mit “X” endet)
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.699)
Stellen Sie sicher, dass sich der Flüs-
sigkeitsstand über der “LOWER
LEVEL”-Markierung befindet.
Untere Kante des Batteriedeckels“LOWER LEVEL”-Markierung
Füllen Sie destilliertes Wasser nach, bevor
der Flüssigkeitsstand unter die “LOWER
LEVEL”-Markierung sinkt.
■Hinzufügen von destilliertem
Wasser (bei Fahrzeugen mit
einem Modellcode
*, der mit “X”
endet)
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. (S.699)
1Entfernen Sie den Entlüftungsstop-
fen.
2Füllen Sie destilliertes Wasser
nach.
Wenn der Flüssigkeitsstand von der Seite
schwer zu erkennen ist, prüfen Sie ihn,
indem Sie direkt in die Zelle schauen.
ZU WENIG
IN ORDNUNG
3Setzen Sie den Entlüftungsstopfen
wieder auf und schließen Sie ihn
ordnungsgemäß.
■Vor dem Aufladen
Beim Aufladen produziert die Batterie ent-
flammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen die fol-
genden Vorsichtsmaßregeln:
●Klemmen Sie unbedingt das Massekabel
ab, wenn Sie die Batterie im Fahrzeug auf-
laden.
Überprüfen der Batterie
A
B
A
B
A
B

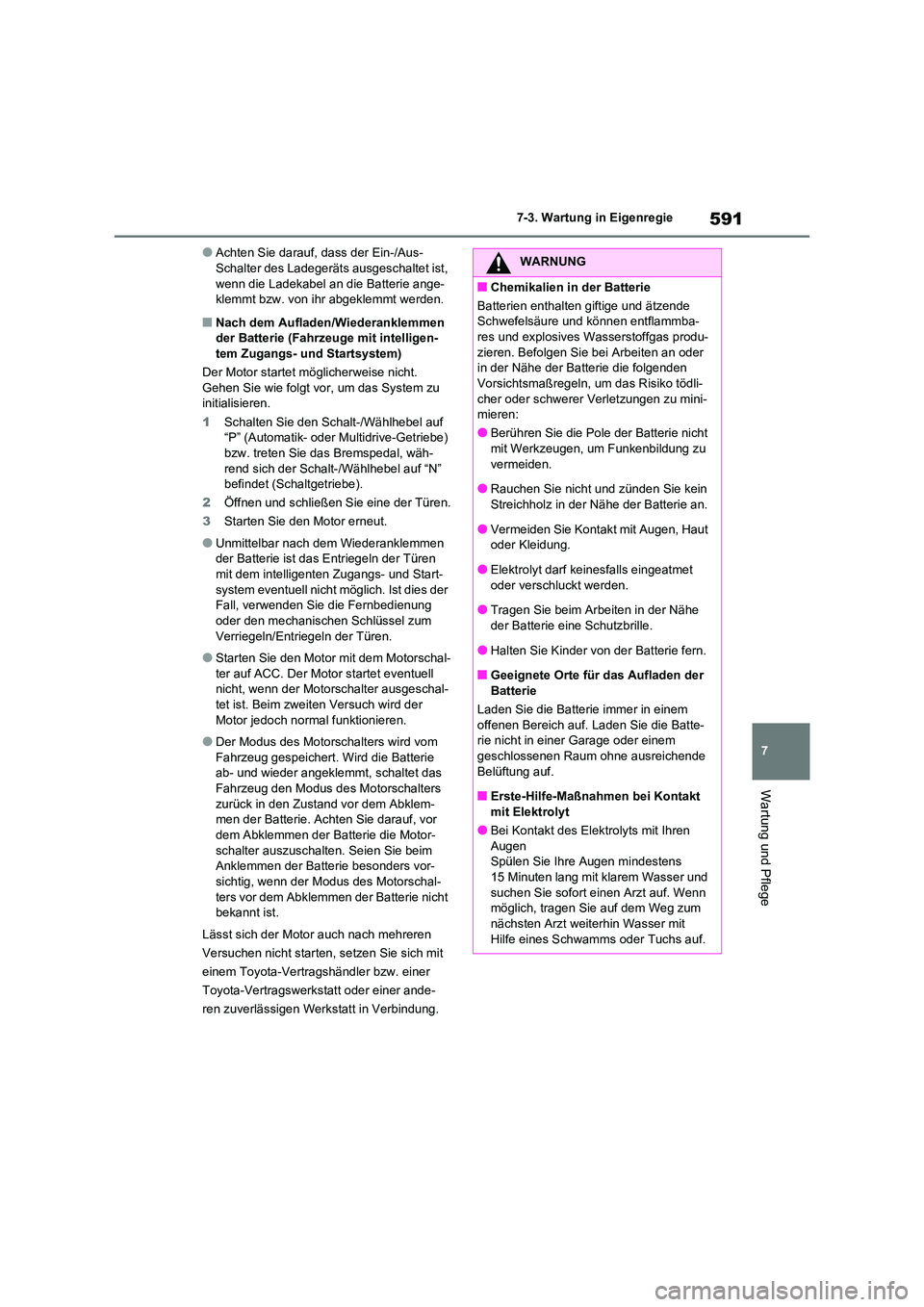

591
7
7-3. Wartung in Eigenregie
Wartung und Pflege
●Achten Sie darauf, dass der Ein-/Aus- Schalter des Ladegeräts ausgeschaltet ist,
wenn die Ladekabel an die Batterie ange-
klemmt bzw. von ihr abgeklemmt werden.
■Nach dem Aufladen/Wiederanklemmen der Batterie (Fahrzeuge mit intelligen-
tem Zugangs- und Startsystem)
Der Motor startet möglicherweise nicht.
Gehen Sie wie folgt vor, um das System zu initialisieren.
1 Schalten Sie den Schalt-/Wählhebel auf “P” (Automatik- oder Multidrive-Getriebe)
bzw. treten Sie das Bremspedal, wäh-
rend sich der Schalt-/Wählhebel auf “N” befindet (Schaltgetriebe).
2 Öffnen und schließen Sie eine der Türen.
3 Starten Sie den Motor erneut.
●Unmittelbar nach dem Wiederanklemmen der Batterie ist das Entriegeln der Türen
mit dem intelligenten Zugangs- und Start-
system eventuell nicht möglich. Ist dies der Fall, verwenden Sie die Fernbedienung
oder den mechanischen Schlüssel zum
Verriegeln/Entriegeln der Türen.
●Starten Sie den Motor mit dem Motorschal-
ter auf ACC. Der Motor startet eventuell nicht, wenn der Motorschalter ausgeschal-
tet ist. Beim zweiten Versuch wird der
Motor jedoch normal funktionieren.
●Der Modus des Motorschalters wird vom
Fahrzeug gespeichert. Wird die Batterie ab- und wieder angeklemmt, schaltet das
Fahrzeug den Modus des Motorschalters
zurück in den Zustand vor dem Abklem- men der Batterie. Achten Sie darauf, vor
dem Abklemmen der Batterie die Motor-
schalter auszuschalten. Seien Sie beim Anklemmen der Batterie besonders vor-
sichtig, wenn der Modus des Motorschal-
ters vor dem Abklemmen der Batterie nicht bekannt ist.
Lässt sich der Motor auch nach mehreren
Versuchen nicht starten, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
WARNUNG
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende
Schwefelsäure und können entflammba-
res und explosives Wasserstoffgas produ- zieren. Befolgen Sie bei Arbeiten an oder
in der Nähe der Batterie die folgenden
Vorsichtsmaßregeln, um das Risiko tödli- cher oder schwerer Verletzungen zu mini-
mieren:
●Berühren Sie die Pole der Batterie nicht
mit Werkzeugen, um Funkenbildung zu vermeiden.
●Rauchen Sie nicht und zünden Sie kein
Streichholz in der Nähe der Batterie an.
●Vermeiden Sie Kontakt mit Augen, Haut
oder Kleidung.
●Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
●Tragen Sie beim Arbeiten in der Nähe
der Batterie eine Schutzbrille.
●Halten Sie Kinder von der Batterie fern.
■Geeignete Orte für das Aufladen der
Batterie
Laden Sie die Batterie immer in einem
offenen Bereich auf. Laden Sie die Batte- rie nicht in einer Garage oder einem
geschlossenen Raum ohne ausreichende
Belüftung auf.
■Erste-Hilfe-Maßnahmen bei Kontakt
mit Elektrolyt
●Bei Kontakt des Elektrolyts mit Ihren
Augen Spülen Sie Ihre Augen mindestens
15 Minuten lang mit klarem Wasser und
suchen Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum
nächsten Arzt weiterhin Wasser mit
Hilfe eines Schwamms oder Tuchs auf.

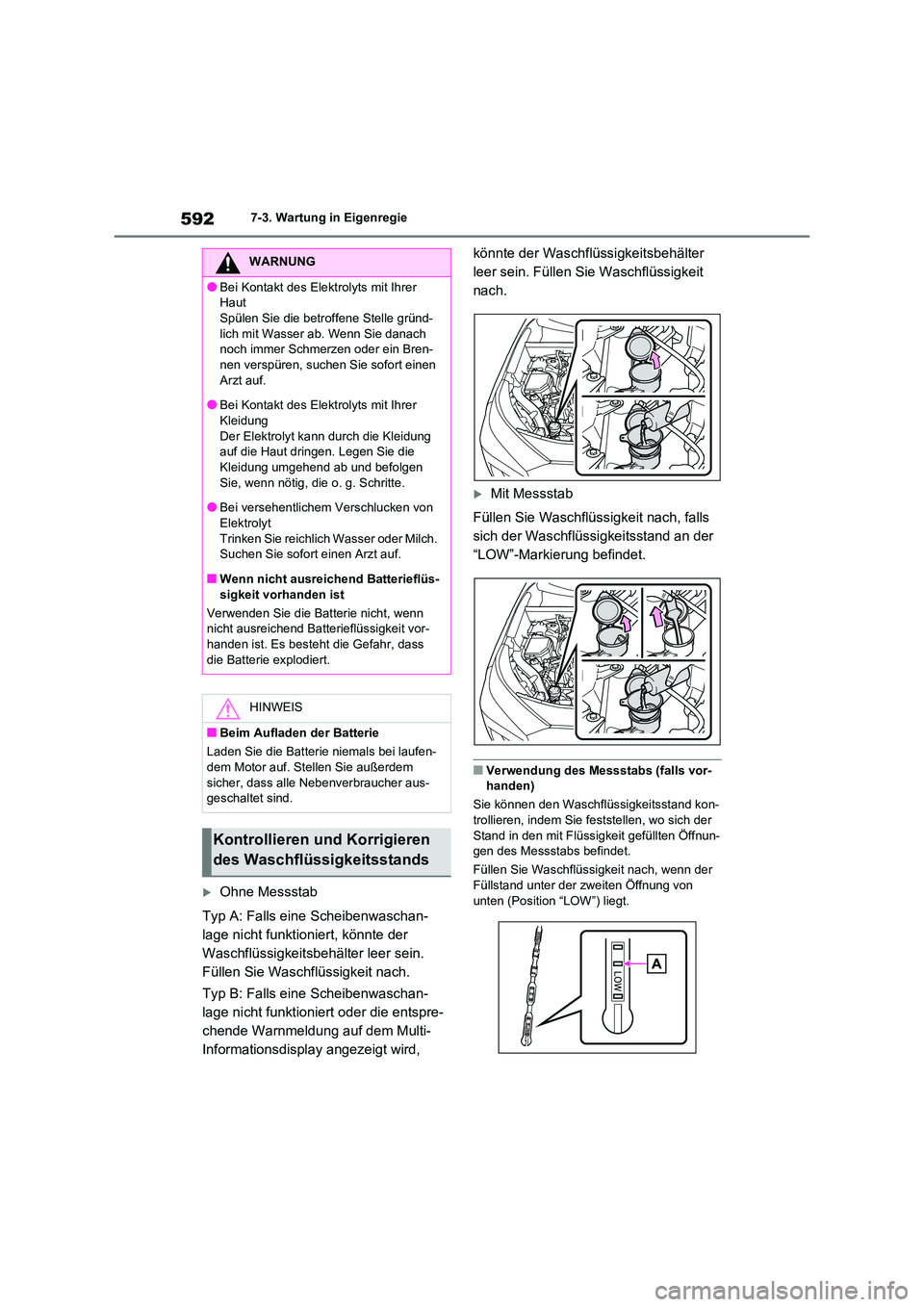

5927-3. Wartung in Eigenregie
Ohne Messstab
Typ A: Falls eine Scheibenwaschan-
lage nicht funktion iert, könnte der
Waschflüssigkeitsbehälter leer sein.
Füllen Sie Waschflüssigkeit nach.
Typ B: Falls eine Scheibenwaschan-
lage nicht funktioniert oder die entspre-
chende Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird,
könnte der Waschflüssigkeitsbehälter
leer sein. Füllen Sie Waschflüssigkeit
nach.
Mit Messstab
Füllen Sie Waschflüssigkeit nach, falls
sich der Waschflüssigkeitsstand an der
“LOW”-Markierung befindet.
■Verwendung des Messstabs (falls vor-
handen)
Sie können den Waschflüssigkeitsstand kon-
trollieren, indem Sie feststellen, wo sich der Stand in den mit Flüssigkeit gefüllten Öffnun-
gen des Messstabs befindet.
Füllen Sie Waschflüssigkeit nach, wenn der
Füllstand unter der zweiten Öffnung von unten (Position “LOW”) liegt.
WARNUNG
●Bei Kontakt des Elektrolyts mit Ihrer
Haut
Spülen Sie die betroffene Stelle gründ- lich mit Wasser ab. Wenn Sie danach
noch immer Schmerzen oder ein Bren-
nen verspüren, suchen Sie sofort einen Arzt auf.
●Bei Kontakt des Elektrolyts mit Ihrer
Kleidung Der Elektrolyt kann durch die Kleidung
auf die Haut dringen. Legen Sie die
Kleidung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
●Bei versehentlichem Verschlucken von
Elektrolyt Trinken Sie reichlich Wasser oder Milch.
Suchen Sie sofort einen Arzt auf.
■Wenn nicht ausreichend Batterieflüs- sigkeit vorhanden ist
Verwenden Sie die Batterie nicht, wenn
nicht ausreichend Batterieflüssigkeit vor-
handen ist. Es besteht die Gefahr, dass die Batterie explodiert.
HINWEIS
■Beim Aufladen der Batterie
Laden Sie die Batterie niemals bei laufen- dem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher aus-
geschaltet sind.
Kontrollieren und Korrigieren
des Waschflüssigkeitsstands
