2021 TOYOTA RAV4 Betriebsanleitungen (in German)

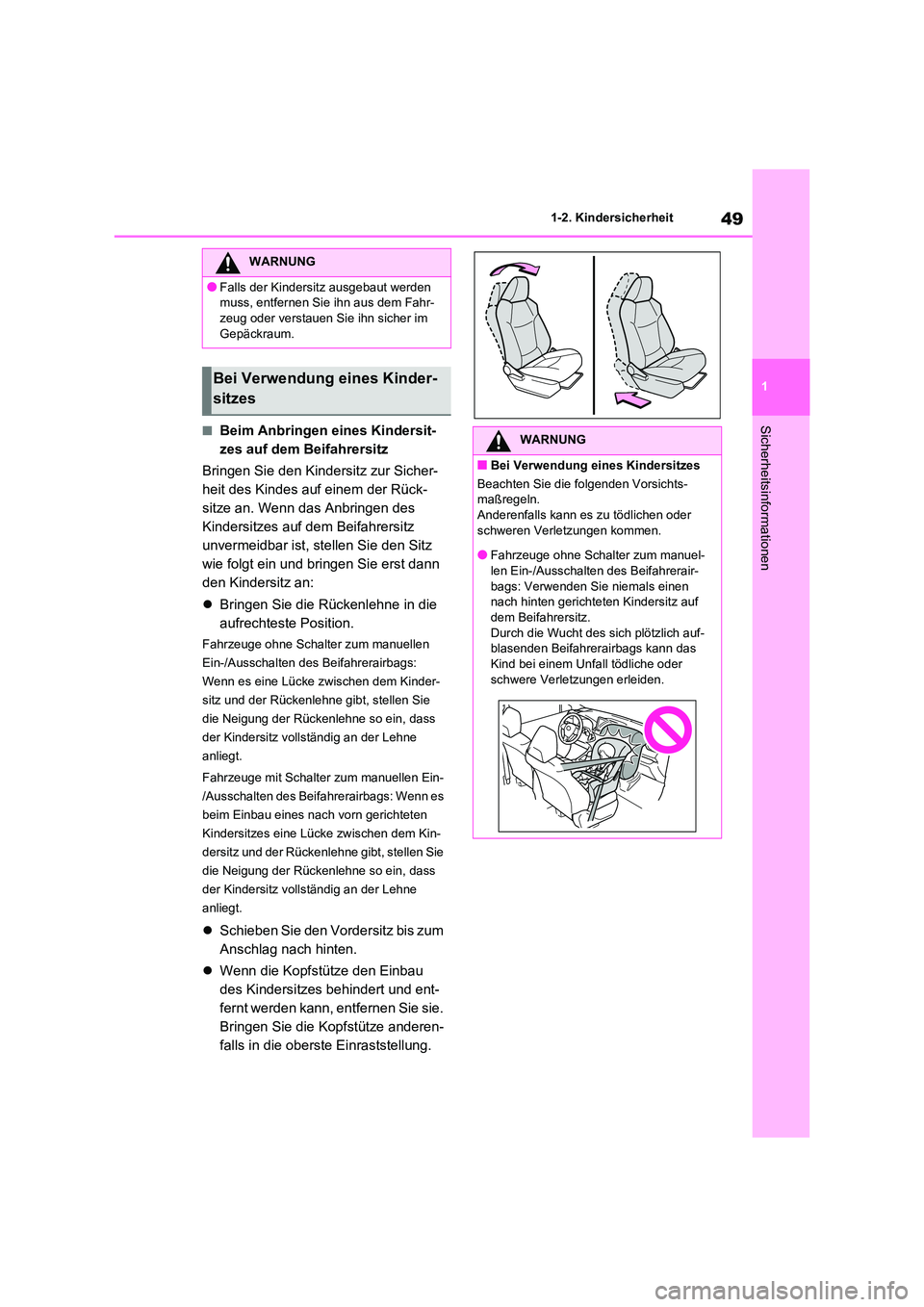

49
1
1-2. Kindersicherheit
Sicherheitsinformationen■Beim Anbringen eines Kindersit-
zes auf dem Beifahrersitz
Bringen Sie den Kindersitz zur Sicher-
heit des Kindes auf einem der Rück-
sitze an. Wenn das Anbringen des
Kindersitzes auf dem Beifahrersitz
unvermeidbar ist, stellen Sie den Sitz
wie folgt ein und bringen Sie erst dann
den Kindersitz an:
 Bringen Sie die Rückenlehne in die
aufrechteste Position.
Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn es eine Lücke zwischen dem Kinder-
sitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
Fahrzeuge mit Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags: Wenn es
beim Einbau eines nach vorn gerichteten
Kindersitzes eine Lücke zwischen dem Kin-
dersitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
 Schieben Sie den Vordersitz bis zum
Anschlag nach hinten.
 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie.
Bringen Sie die Kopfstütze anderen-
falls in die oberste Einraststellung.
WARNUNG
●Falls der Kindersitz ausgebaut werden
muss, entfernen Sie ihn aus dem Fahr-
zeug oder verstauen Sie ihn sicher im Gepäckraum.
Bei Verwendung eines Kinder-
sitzes
WARNUNG
■Bei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Fahrzeuge ohne Schalter zum manuel-
len Ein-/Ausschalten des Beifahrerair- bags: Verwenden Sie niemals einen
nach hinten gerichteten Kindersitz auf
dem Beifahrersitz. Durch die Wucht des sich plötzlich auf-
blasenden Beifahrerairbags kann das
Kind bei einem Unfall tödliche oder schwere Verletzungen erleiden.

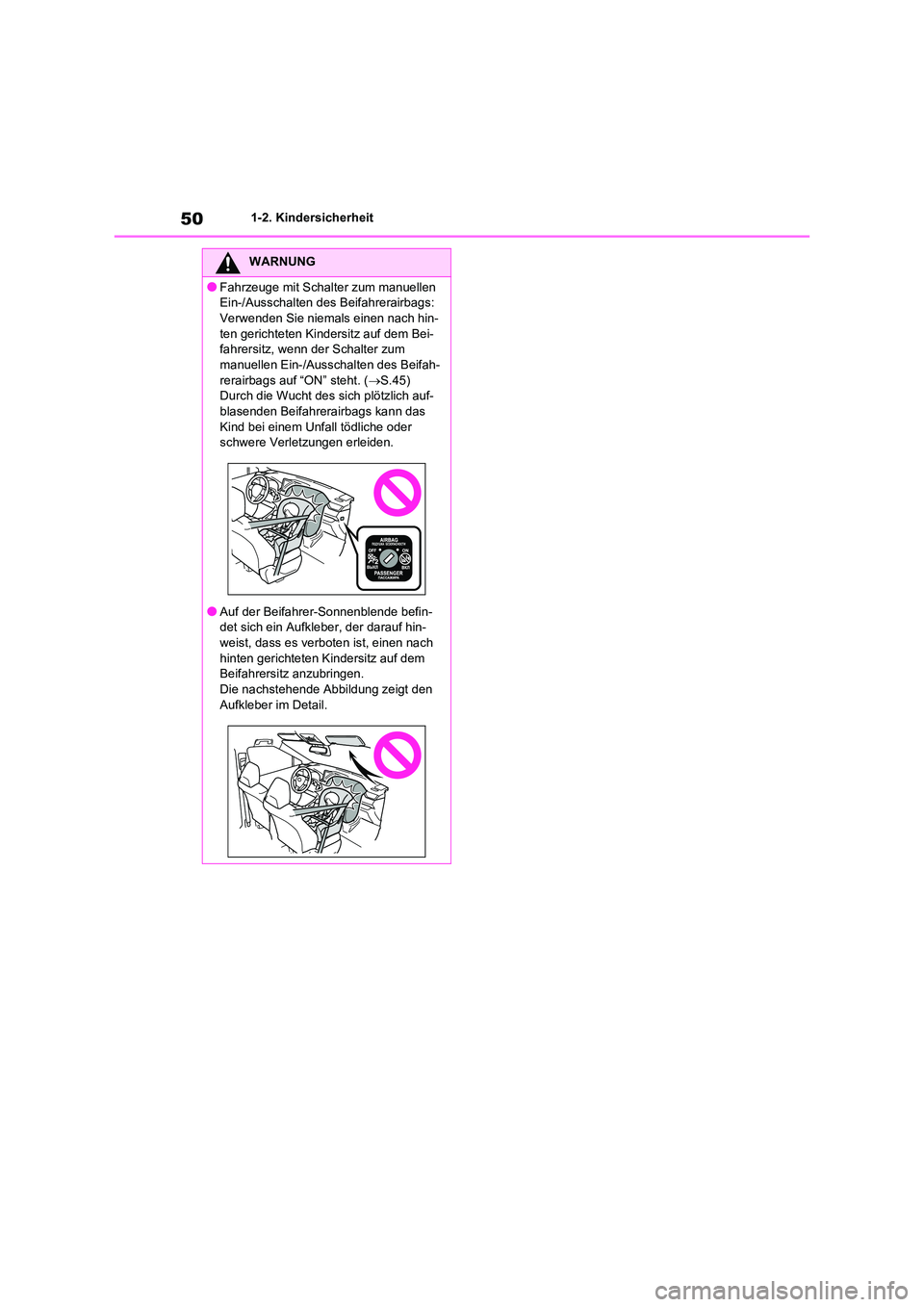

501-2. Kindersicherheit
WARNUNG
●Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Verwenden Sie niemals einen nach hin- ten gerichteten Kindersitz auf dem Bei-
fahrersitz, wenn der Schalter zum
manuellen Ein-/Ausschalten des Beifah- rerairbags auf “ON” steht. ( S.45)
Durch die Wucht des sich plötzlich auf-
blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder
schwere Verletzungen erleiden.
●Auf der Beifahrer-Sonnenblende befin-
det sich ein Aufkleber, der darauf hin-
weist, dass es verboten ist, einen nach hinten gerichteten Kindersitz auf dem
Beifahrersitz anzubringen.
Die nachstehende Abbildung zeigt den Aufkleber im Detail.

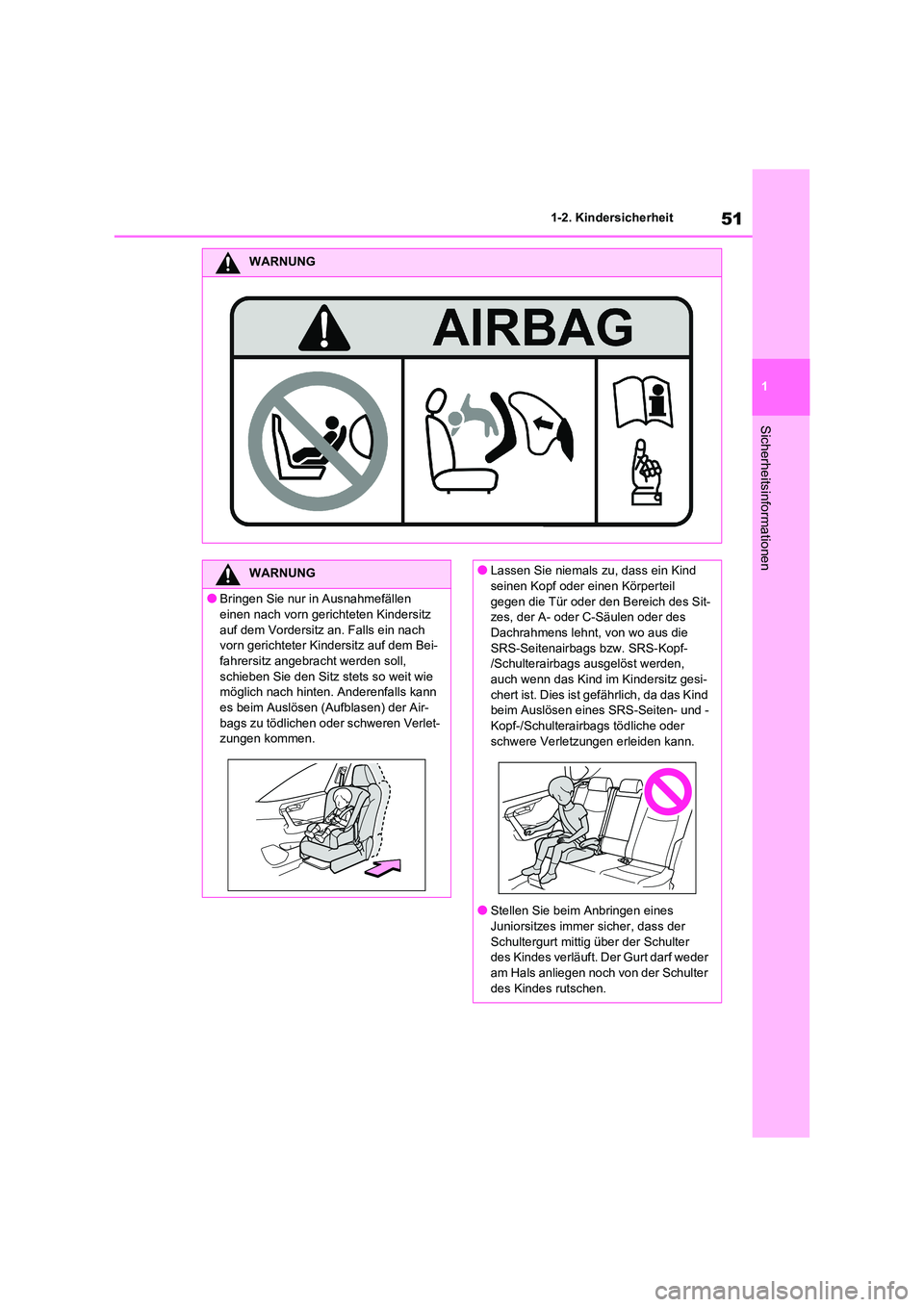

51
1
1-2. Kindersicherheit
Sicherheitsinformationen
WARNUNG
WARNUNG
●Bringen Sie nur in Ausnahmefällen
einen nach vorn gerichteten Kindersitz
auf dem Vordersitz an. Falls ein nach vorn gerichteter Kindersitz auf dem Bei-
fahrersitz angebracht werden soll,
schieben Sie den Sitz stets so weit wie möglich nach hinten . Anderenfalls kann
es beim Auslösen (Aufblasen) der Air-
bags zu tödlichen oder schweren Verlet- zungen kommen.
●Lassen Sie niemals zu, dass ein Kind
seinen Kopf oder einen Körperteil
gegen die Tür oder den Bereich des Sit- zes, der A- oder C-Säulen oder des
Dachrahmens lehnt, von wo aus die
SRS-Seitenairbags bzw. SRS-Kopf- /Schulterairbags ausgelöst werden,
auch wenn das Kind im Kindersitz gesi-
chert ist. Dies ist gefährlich, da das Kind beim Auslösen eines SRS-Seiten- und -
Kopf-/Schulterairbags tödliche oder
schwere Verletzungen erleiden kann.
●Stellen Sie beim Anbringen eines
Juniorsitzes imme r sicher, dass der
Schultergurt mittig über der Schulter des Kindes verläuft. Der Gurt darf weder
am Hals anliegen noch von der Schulter
des Kindes rutschen.

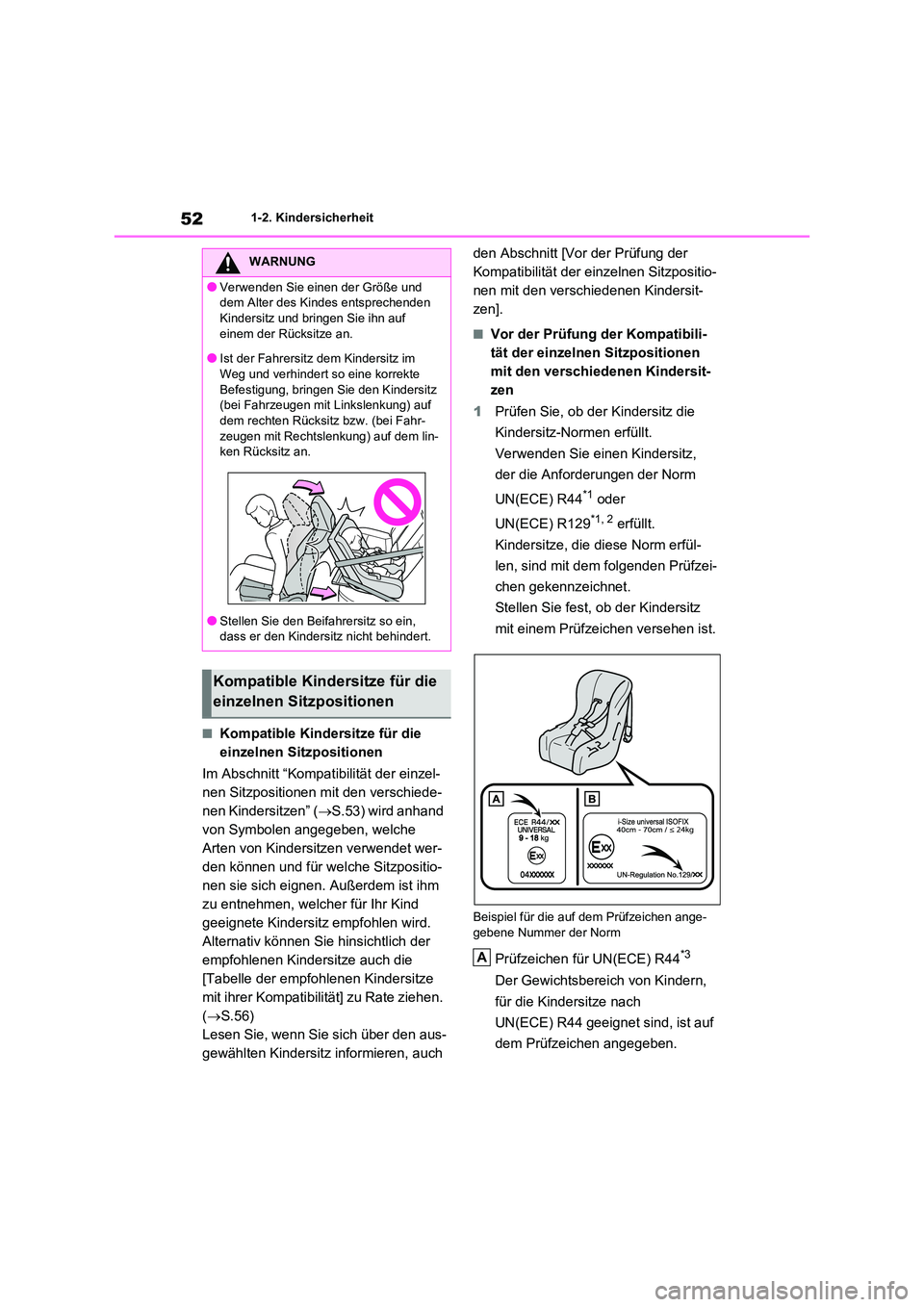

521-2. Kindersicherheit
■Kompatible Kindersitze für die
einzelnen Sitzpositionen
Im Abschnitt “Kompatibilität der einzel-
nen Sitzpositionen mit den verschiede-
nen Kindersitzen” ( S.53) wird anhand
von Symbolen angegeben, welche
Arten von Kindersitzen verwendet wer-
den können und für welche Sitzpositio-
nen sie sich eignen. Außerdem ist ihm
zu entnehmen, welcher für Ihr Kind
geeignete Kindersitz empfohlen wird.
Alternativ können Sie hinsichtlich der
empfohlenen Kindersitze auch die
[Tabelle der empfohlenen Kindersitze
mit ihrer Kompatibilität] zu Rate ziehen.
( S.56)
Lesen Sie, wenn Sie sich über den aus-
gewählten Kindersitz informieren, auch
den Abschnitt [Vor der Prüfung der
Kompatibilität der einzelnen Sitzpositio-
nen mit den verschiedenen Kindersit-
zen].
■Vor der Prüfung der Kompatibili-
tät der einzelnen Sitzpositionen
mit den verschiedenen Kindersit-
zen
1 Prüfen Sie, ob der Kindersitz die
Kindersitz-Normen erfüllt.
Verwenden Sie einen Kindersitz,
der die Anforderungen der Norm
UN(ECE) R44*1 oder
UN(ECE) R129*1, 2 erfüllt.
Kindersitze, die diese Norm erfül-
len, sind mit dem folgenden Prüfzei-
chen gekennzeichnet.
Stellen Sie fest, ob der Kindersitz
mit einem Prüfzeichen versehen ist.
Beispiel für die auf dem Prüfzeichen ange-
gebene Nummer der Norm
Prüfzeichen für UN(ECE) R44*3
Der Gewichtsbereich von Kindern,
für die Kindersitze nach
UN(ECE) R44 geeignet sind, ist auf
dem Prüfzeichen angegeben.
WARNUNG
●Verwenden Sie einen der Größe und
dem Alter des Kindes entsprechenden
Kindersitz und bringen Sie ihn auf einem der Rücksitze an.
●Ist der Fahrersitz dem Kindersitz im
Weg und verhindert so eine korrekte Befestigung, bringen Sie den Kindersitz
(bei Fahrzeugen mit Linkslenkung) auf
dem rechten Rücksitz bzw. (bei Fahr- zeugen mit Rechtslenkung) auf dem lin-
ken Rücksitz an.
●Stellen Sie den Beifahrersitz so ein,
dass er den Kindersitz nicht behindert.
Kompatible Kinde rsitze für die
einzelnen Sitzpositionen
A

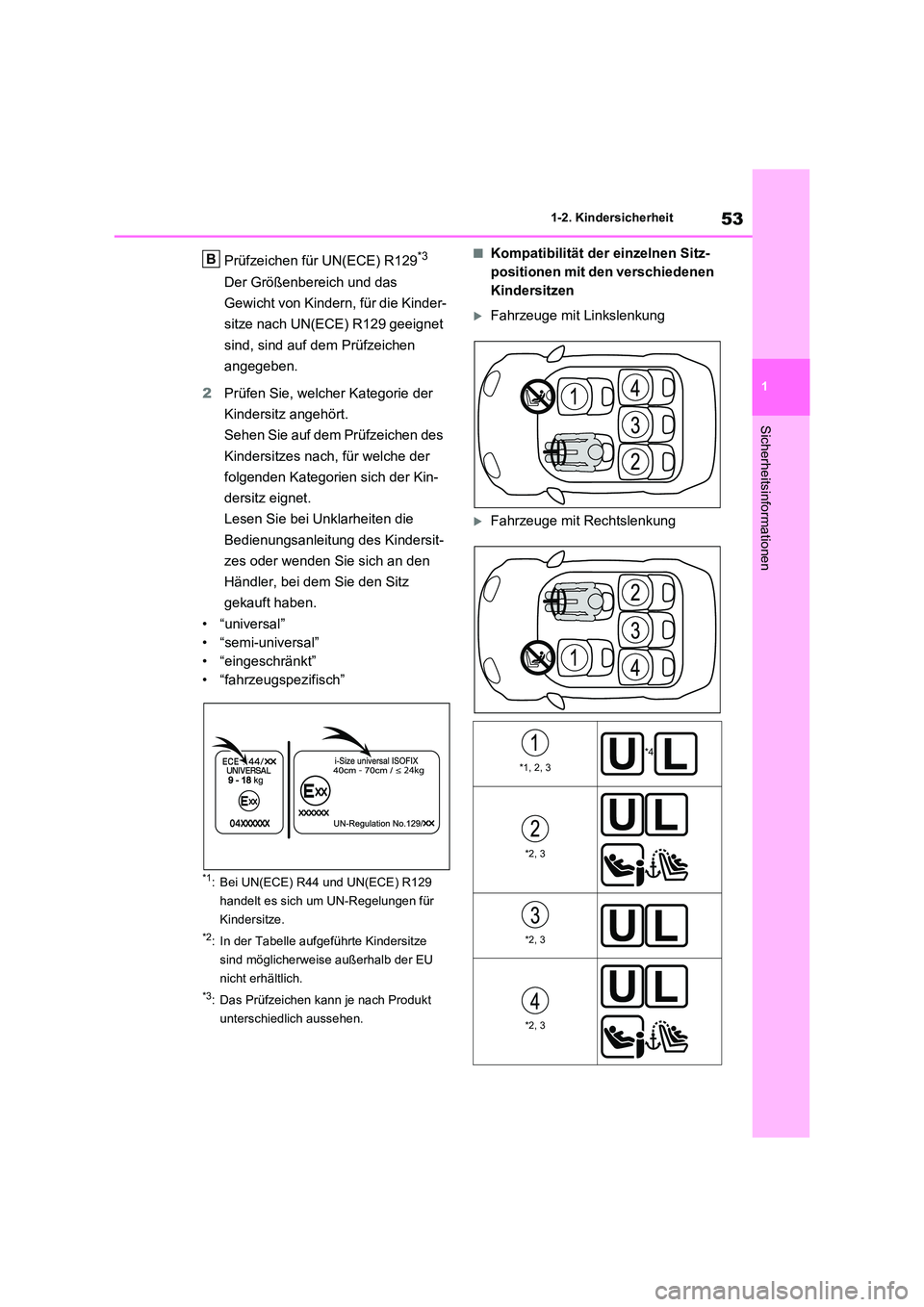

53
1
1-2. Kindersicherheit
Sicherheitsinformationen
Prüfzeichen für UN(ECE) R129*3
Der Größenbereich und das
Gewicht von Kindern, für die Kinder-
sitze nach UN(ECE) R129 geeignet
sind, sind auf dem Prüfzeichen
angegeben.
2 Prüfen Sie, welcher Kategorie der
Kindersitz angehört.
Sehen Sie auf dem Prüfzeichen des
Kindersitzes nach, für welche der
folgenden Kategorien sich der Kin-
dersitz eignet.
Lesen Sie bei Unklarheiten die
Bedienungsanleitung des Kindersit-
zes oder wenden Sie sich an den
Händler, bei dem Sie den Sitz
gekauft haben.
•“universal”
• “semi-universal”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: Bei UN(ECE) R44 und UN(ECE) R129
handelt es sich um UN-Regelungen für
Kindersitze.
*2: In der Tabelle aufgeführte Kindersitze
sind möglicherweise außerhalb der EU
nicht erhältlich.
*3: Das Prüfzeichen kann je nach Produkt
unterschiedlich aussehen.
■Kompatibilität der einzelnen Sitz-
positionen mit den verschiedenen
Kindersitzen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
B
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3

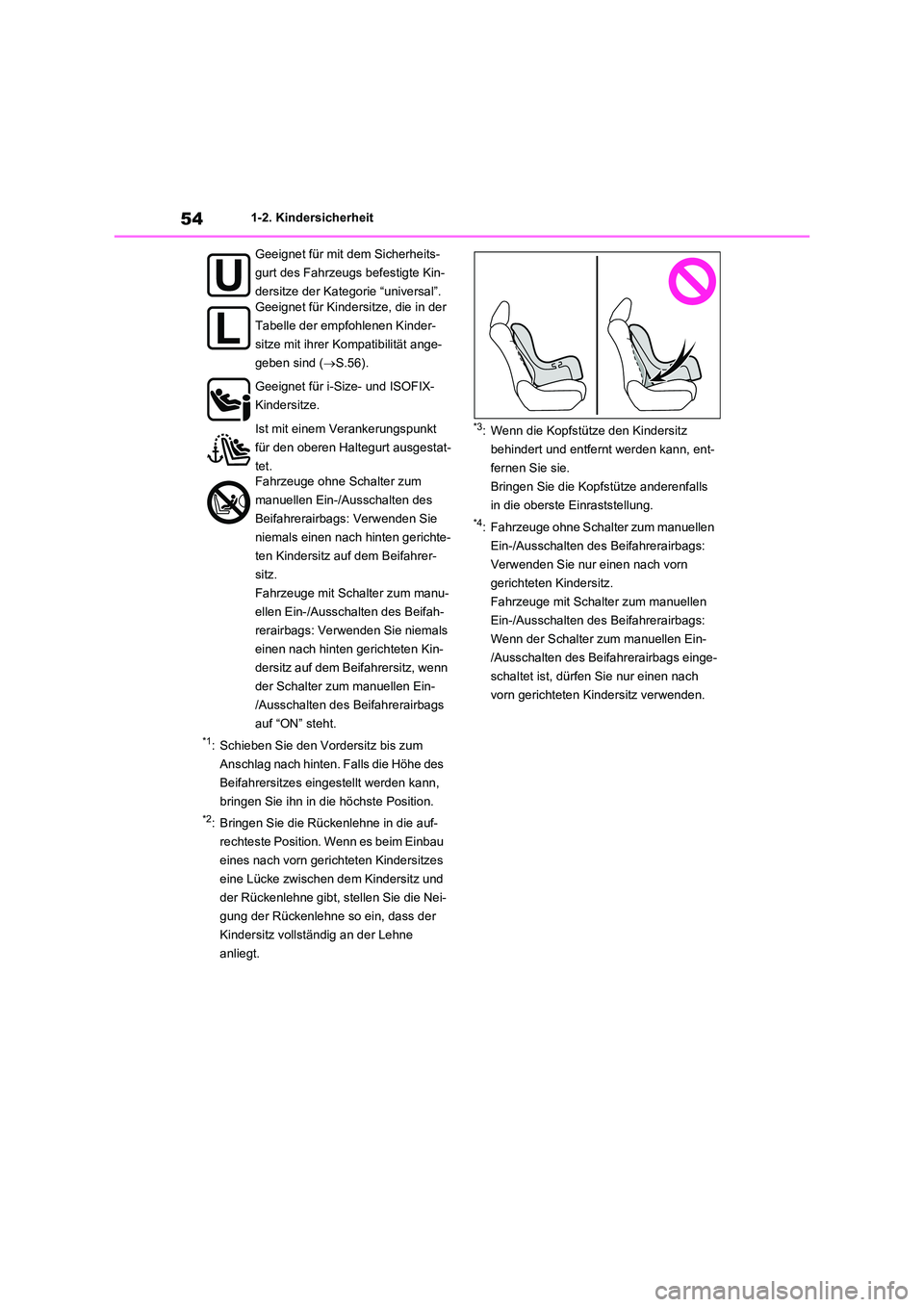

541-2. Kindersicherheit
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Wenn es beim Einbau
eines nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kindersitz und
der Rückenlehne gibt, stellen Sie die Nei-
gung der Rückenlehne so ein, dass der
Kindersitz vollständig an der Lehne
anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
*4: Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Verwenden Sie nur einen nach vorn
gerichteten Kindersitz.
Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn der Schalter zum manuellen Ein-
/Ausschalten des Be ifahrerairbags einge-
schaltet ist, dürfen Sie nur einen nach
vorn gerichteten Kindersitz verwenden.
Geeignet für mit dem Sicherheits-
gurt des Fahrzeugs befestigte Kin-
dersitze der Kategorie “universal”.
Geeignet für Kindersitze, die in der
Tabelle der empfohlenen Kinder-
sitze mit ihrer Kompatibilität ange-
geben sind ( S.56).
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.
Fahrzeuge ohne Schalter zum
manuellen Ein-/Ausschalten des
Beifahrerairbags: Verwenden Sie
niemals einen nach hinten gerichte-
ten Kindersitz auf dem Beifahrer-
sitz.
Fahrzeuge mit Schalter zum manu-
ellen Ein-/Ausschalten des Beifah-
rerairbags: Verwenden Sie niemals
einen nach hinten gerichteten Kin-
dersitz auf dem Beifahrersitz, wenn
der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags
auf “ON” steht.

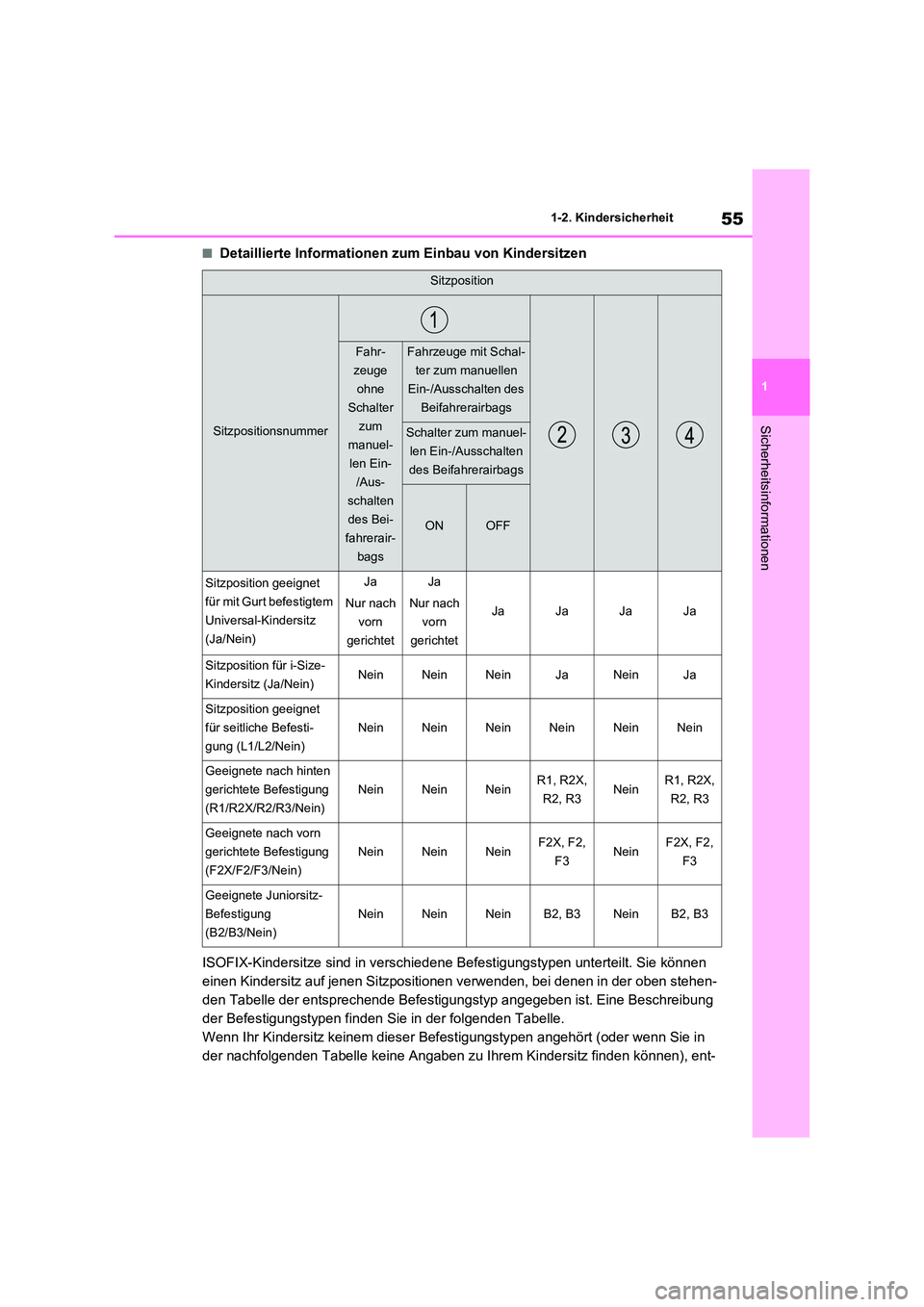

55
1
1-2. Kindersicherheit
Sicherheitsinformationen
■Detaillierte Informationen zum Einbau von Kindersitzen
ISOFIX-Kindersitze sind in verschied ene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit Schal-
ter zum manuellen
Ein-/Ausschalten des
Beifahrerairbags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
Sitzposition geeignet
für mit Gurt befestigtem
Universal-Kindersitz
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-
Kindersitz (Ja/Nein)NeinNeinNeinJaNeinJa
Sitzposition geeignet
für seitliche Befesti-
gung (L1/L2/Nein)
NeinNeinNeinNeinNeinNein
Geeignete nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3
Geeignete nach vorn
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-
Befestigung
(B2/B3/Nein)
NeinNeinNeinB2, B3NeinB2, B3

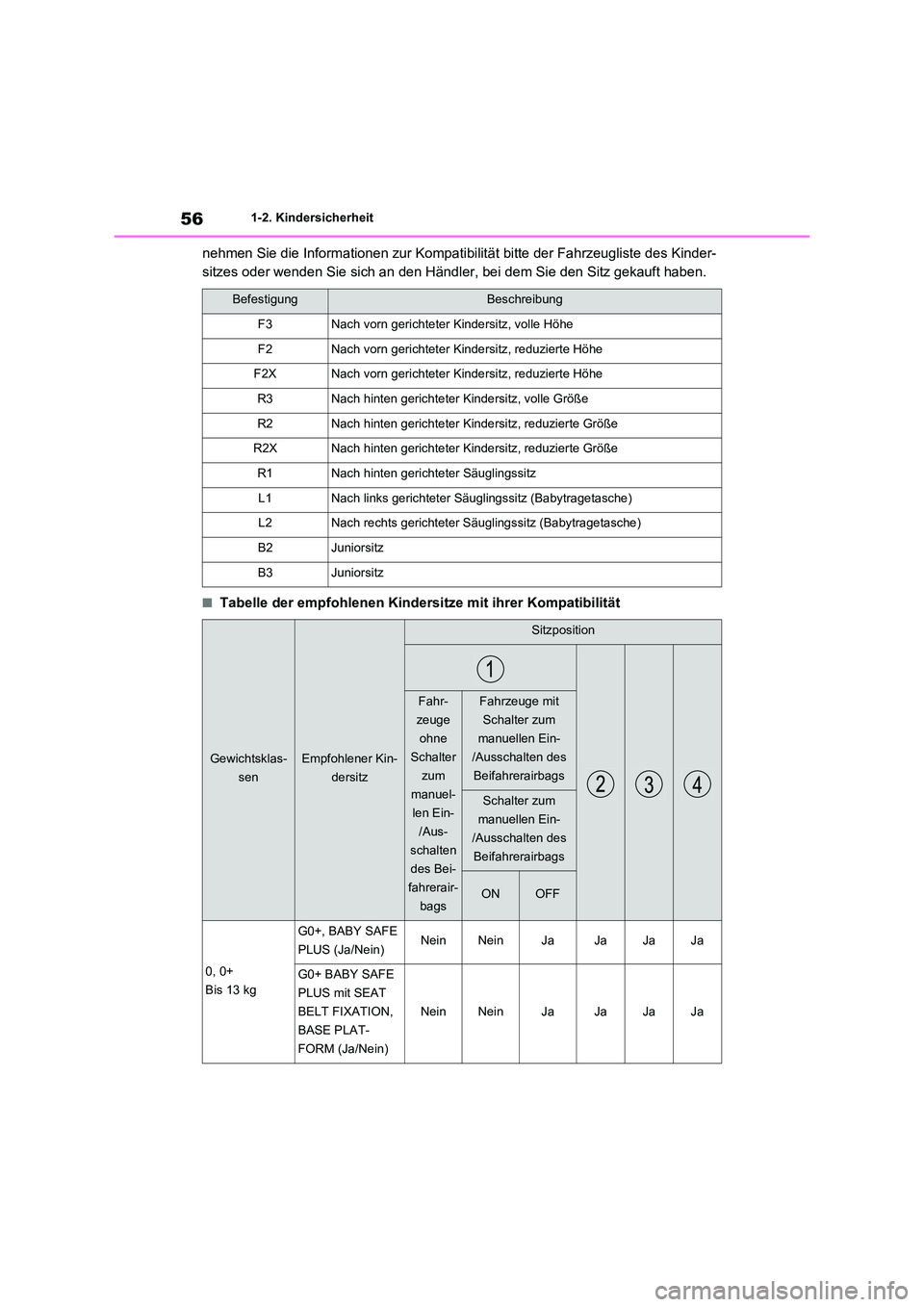

561-2. Kindersicherheit
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händl er, bei dem Sie den Sitz gekauft haben.
■Tabelle der empfohlenen Kindersitze mit ihrer Kompatibilität
BefestigungBeschreibung
F3Nach vorn gerichteter Kindersitz, volle Höhe
F2Nach vorn gerichteter Kindersitz, reduzierte Höhe
F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
R3Nach hinten gerichteter Kindersitz, volle Größe
R2Nach hinten gerichteter Kindersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
R1Nach hinten gerichteter Säuglingssitz
L1Nach links gerichteter Säuglingssitz (Babytragetasche)
L2Nach rechts gerichteter Säuglingssitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Gewichtsklas-
sen
Empfohlener Kin-
dersitz
Sitzposition
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
ONOFF
0, 0+
Bis 13 kg

G0+, BABY SAFE
PLUS (Ja/Nein)NeinNeinJaJaJaJa
G0+ BABY SAFE
PLUS mit SEAT
BELT FIXATION,
BASE PLAT-
FORM (Ja/Nein)
NeinNeinJaJaJaJa
